TOYOTA C_HR HYBRID 2017 Manual del propietario (in Spanish)

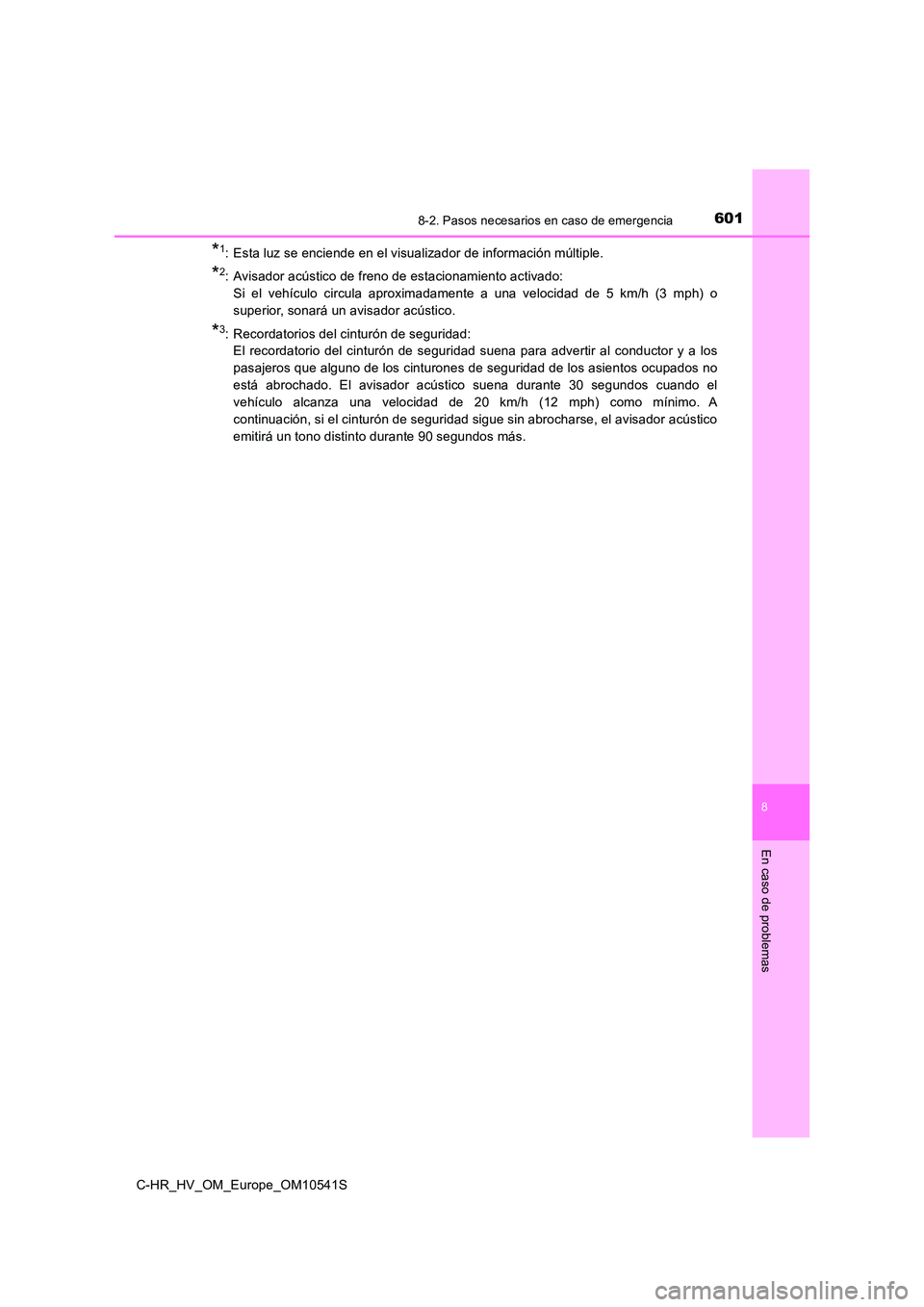

6018-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas
*1: Esta luz se enciende en el visualizador de información múltiple.
*2: Avisador acústico de freno de estacionamiento activado:
Si el vehículo circula aproximadamente a una velocidad de 5 km/h (3 mph) o
superior, sonará un avisador acústico.
*3: Recordatorios del cinturón de seguridad:
El recordatorio del cinturón de seguridad suena para advertir al conductor y a los
pasajeros que alguno de los cinturones de seguridad de los asientos ocupados no
está abrochado. El avisador acústico suena durante 30 segundos cuando el
vehículo alcanza una velocidad de 20 km/h (12 mph) como mínimo. A
continuación, si el cinturón de seguridad sigue sin abrocharse, el avisador acústico
emitirá un tono distinto durante 90 segundos más.

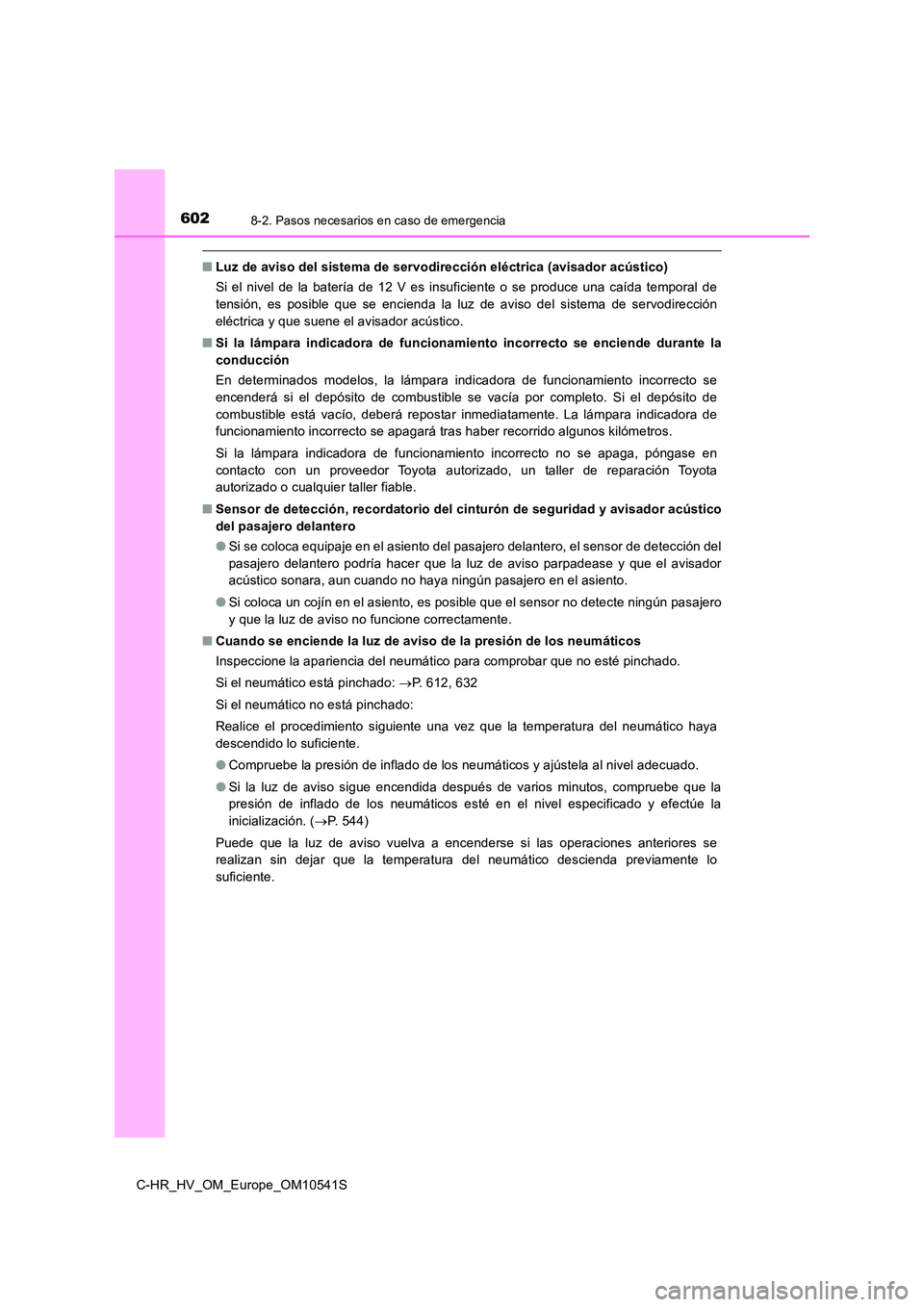

6028-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
■Luz de aviso del sistema de servodirección eléctrica (avisador acústico)
Si el nivel de la batería de 12 V es insuficiente o se produce una caída temporal de
tensión, es posible que se encienda la luz de aviso del sistema de servodirección
eléctrica y que suene el avisador acústico.
■ Si la lámpara indicadora de funcionamiento incorrecto se enciende durante la
conducción
En determinados modelos, la lámpara indicadora de funcionamiento incorrecto se
encenderá si el depósito de combustible se vacía por completo. Si el depósito de
combustible está vacío, deberá repostar inmediatamente. La lámpara indicadora de
funcionamiento incorrecto se apagará tras haber recorrido algunos kilómetros.
Si la lámpara indicadora de funcionamiento incorrecto no se apaga, póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
■ Sensor de detección, recordatorio del cinturón de seguridad y avisador acústico
del pasajero delantero
● Si se coloca equipaje en el asiento del pasajero delantero, el sensor de detección del
pasajero delantero podría hacer que la luz de aviso parpadease y que el avisador
acústico sonara, aun cuando no haya ningún pasajero en el asiento.
● Si coloca un cojín en el asiento, es posible que el sensor no detecte ningún pasajero
y que la luz de aviso no funcione correctamente.
■ Cuando se enciende la luz de aviso de la presión de los neumáticos
Inspeccione la apariencia del neumático para comprobar que no esté pinchado.
Si el neumático está pinchado: P. 612, 632
Si el neumático no está pinchado:
Realice el procedimiento siguiente una vez que la temperatura del neumático haya
descendido lo suficiente.
● Compruebe la presión de inflado de los neumáticos y ajústela al nivel adecuado.
● Si la luz de aviso sigue encendida después de varios minutos, compruebe que la
presión de inflado de los neumáticos esté en el nivel especificado y efectúe la
inicialización. ( P. 544)
Puede que la luz de aviso vuelva a encenderse si las operaciones anteriores se
realizan sin dejar que la temperatura del neumático descienda previamente lo
suficiente.

6038-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

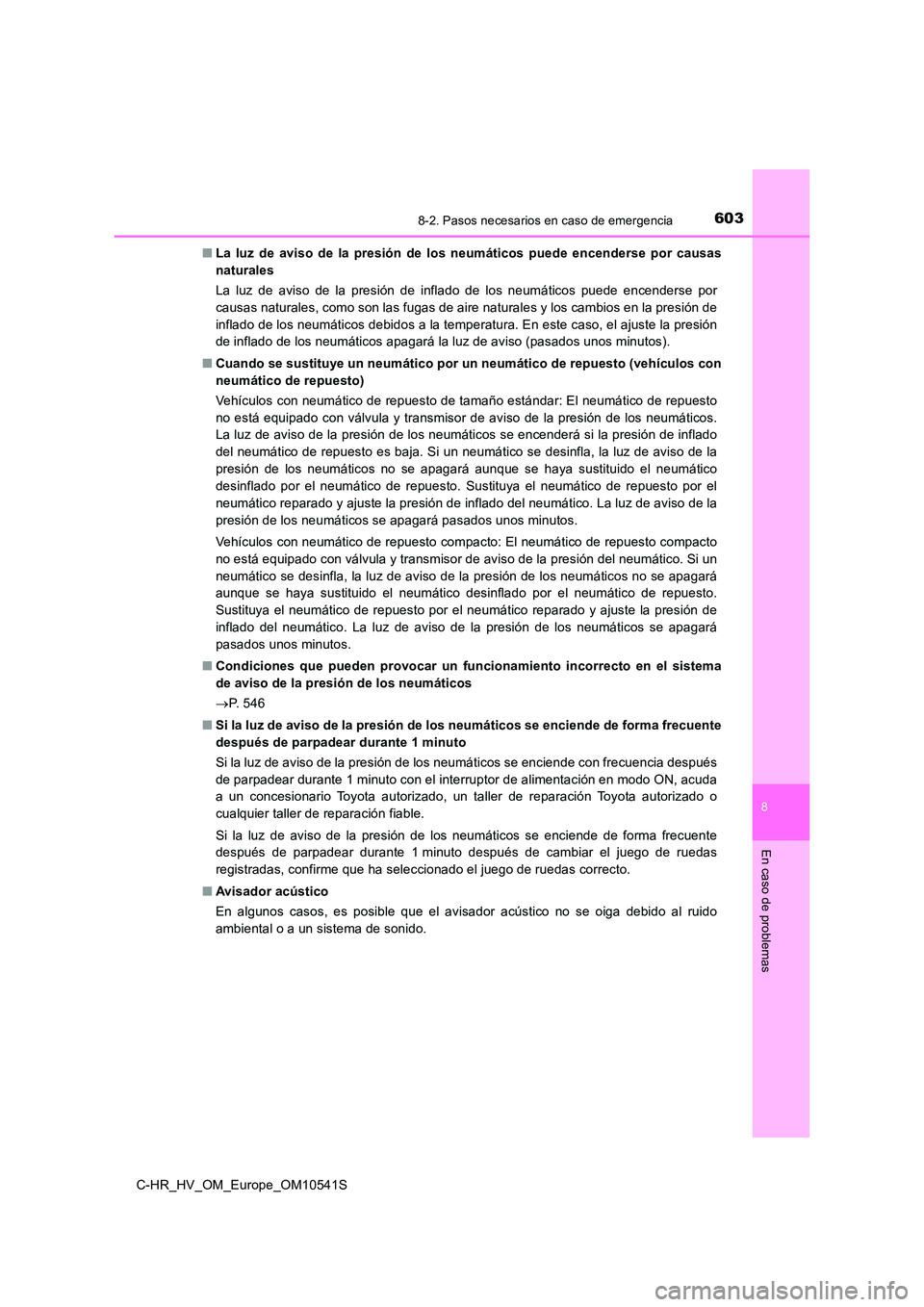

■La luz de aviso de la presión de los neumáticos puede encenderse por causas
naturales
La luz de aviso de la presión de inflado de los neumáticos puede encenderse por
causas naturales, como son las fugas de aire naturales y los cambios en la presión de
inflado de los neumáticos debidos a la temperatura. En este caso, el ajuste la presión
de inflado de los neumáticos apagará la luz de aviso (pasados unos minutos).
■ Cuando se sustituye un neumático por un neumático de repuesto (vehículos con
neumático de repuesto)
Vehículos con neumático de repuesto de tamaño estándar: El neumático de repuesto
no está equipado con válvula y transmisor de aviso de la presión de los neumáticos.
La luz de aviso de la presión de los neumáticos se encenderá si la presión de inflado
del neumático de repuesto es baja. Si un neumático se desinfla, la luz de aviso de la
presión de los neumáticos no se apagará aunque se haya sustituido el neumático
desinflado por el neumático de repuesto. Sustituya el neumático de repuesto por el
neumático reparado y ajuste la presión de inflado del neumático. La luz de aviso de la
presión de los neumáticos se apagará pasados unos minutos.
Vehículos con neumático de repuesto compacto: El neumático de repuesto compacto
no está equipado con válvula y transmisor de aviso de la presión del neumático. Si un
neumático se desinfla, la luz de aviso de la presión de los neumáticos no se apagará
aunque se haya sustituido el neumático desinflado por el neumático de repuesto.
Sustituya el neumático de repuesto por el neumático reparado y ajuste la presión de
inflado del neumático. La luz de aviso de la presión de los neumáticos se apagará
pasados unos minutos.
■ Condiciones que pueden provocar un funcionamiento incorrecto en el sistema
de aviso de la presión de los neumáticos
 P. 5 4 6
■ Si la luz de aviso de la presión de los neumáticos se enciende de forma frecuente
después de parpadear durante 1 minuto
Si la luz de aviso de la presión de los neumáticos se enciende con frecuencia después
de parpadear durante 1 minuto con el interruptor de alimentación en modo ON, acuda
a un concesionario Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller de reparación fiable.
Si la luz de aviso de la presión de los neumáticos se enciende de forma frecuente
después de parpadear durante 1 minuto después de cambiar el juego de ruedas
registradas, confirme que ha seleccionado el juego de ruedas correcto.
■ Avisador acústico
En algunos casos, es posible que el avisador acústico no se oiga debido al ruido
ambiental o a un sistema de sonido.

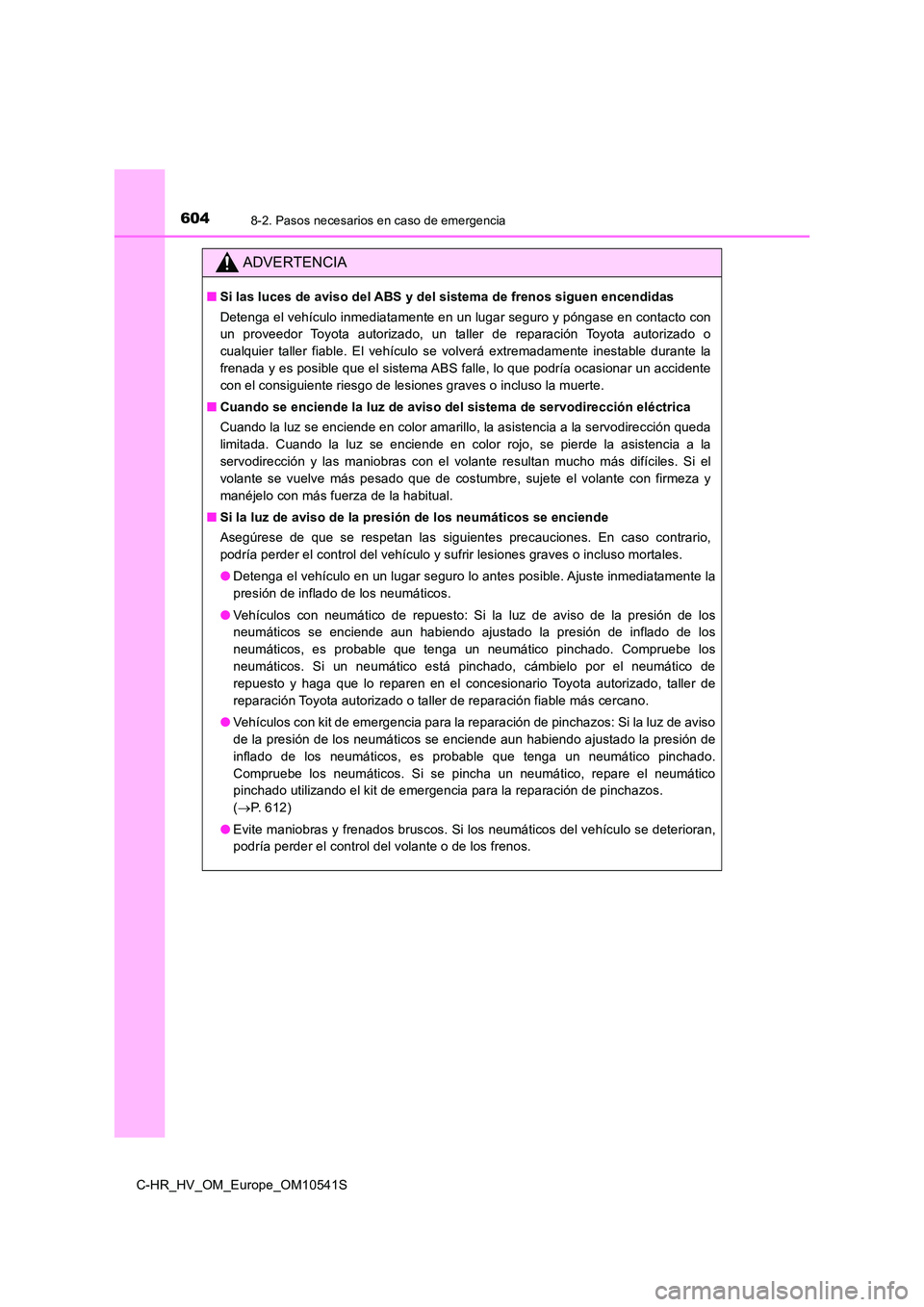

6048-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Si las luces de aviso del ABS y del sistema de frenos siguen encendidas
Detenga el vehículo inmediatamente en un lugar seguro y póngase en contacto con
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable. El vehículo se volverá extremadamente inestable durante la
frenada y es posible que el sistema ABS falle, lo que podría ocasionar un accidente
con el consiguiente riesgo de lesiones graves o incluso la muerte.
■ Cuando se enciende la luz de aviso del sistema de servodirección eléctrica
Cuando la luz se enciende en color amarillo, la asistencia a la servodirección queda
limitada. Cuando la luz se enciende en color rojo, se pierde la asistencia a la
servodirección y las maniobras con el volante resultan mucho más difíciles. Si el
volante se vuelve más pesado que de costumbre, sujete el volante con firmeza y
manéjelo con más fuerza de la habitual.
■ Si la luz de aviso de la presión de los neumáticos se enciende
Asegúrese de que se respetan las siguientes precauciones. En caso contrario,
podría perder el control del vehículo y sufrir lesiones graves o incluso mortales.
● Detenga el vehículo en un lugar seguro lo antes posible. Ajuste inmediatamente la
presión de inflado de los neumáticos.
● Vehículos con neumático de repuesto: Si la luz de aviso de la presión de los
neumáticos se enciende aun habiendo ajustado la presión de inflado de los
neumáticos, es probable que tenga un neumático pinchado. Compruebe los
neumáticos. Si un neumático está pinchado, cámbielo por el neumático de
repuesto y haga que lo reparen en el concesionario Toyota autorizado, taller de
reparación Toyota autorizado o taller de reparación fiable más cercano.
● Vehículos con kit de emergencia para la reparación de pinchazos: Si la luz de aviso
de la presión de los neumáticos se enciende aun habiendo ajustado la presión de
inflado de los neumáticos, es probable que tenga un neumático pinchado.
Compruebe los neumáticos. Si se pincha un neumático, repare el neumático
pinchado utilizando el kit de emergencia para la reparación de pinchazos.
( P. 612)
● Evite maniobras y frenados bruscos. Si los neumáticos del vehículo se deterioran,
podría perder el control del volante o de los frenos.

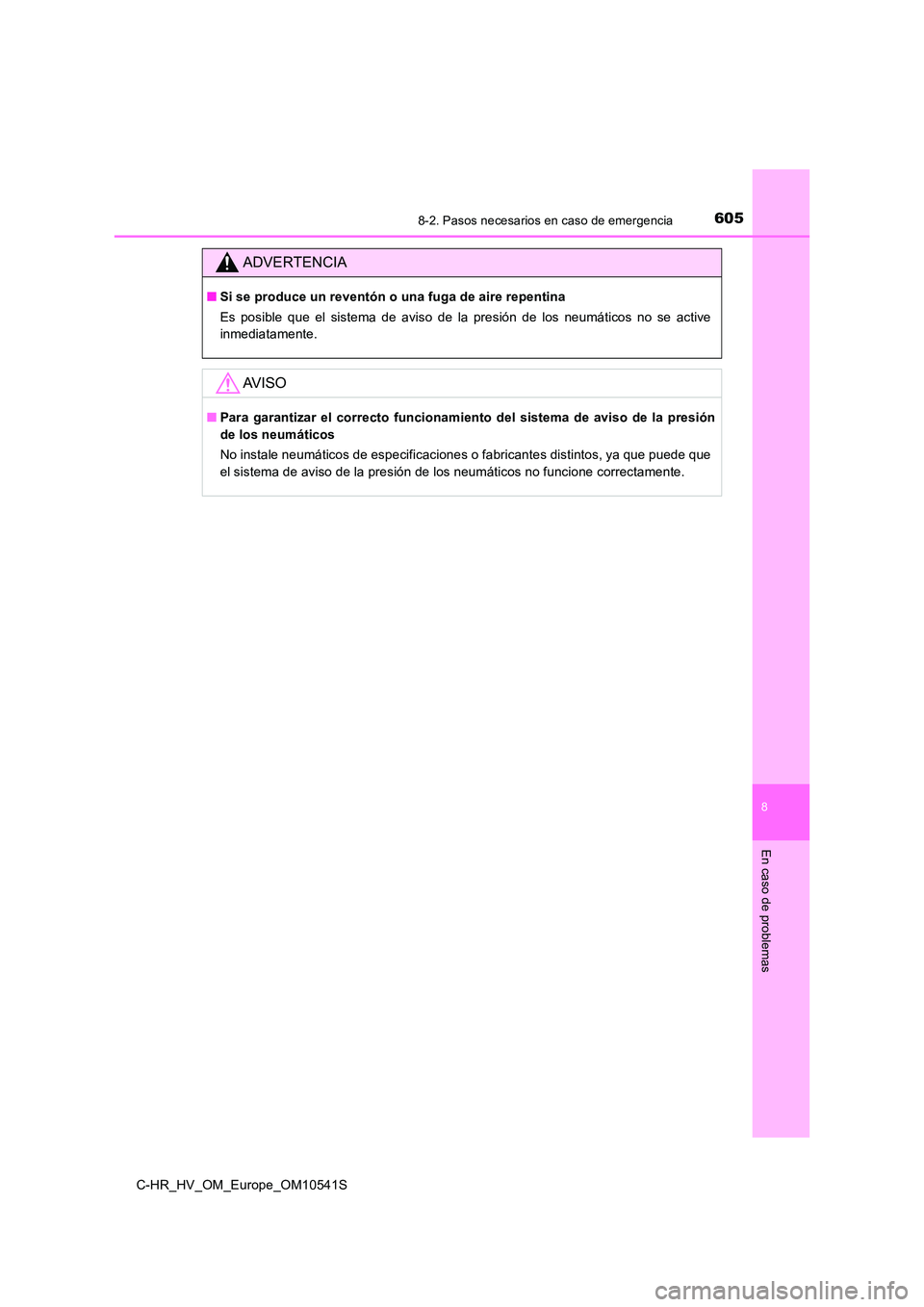

6058-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas
ADVERTENCIA
■Si se produce un reventón o una fuga de aire repentina
Es posible que el sistema de aviso de la presión de los neumáticos no se active
inmediatamente.
AV I S O
■ Para garantizar el correcto funcionamiento del sistema de aviso de la presión
de los neumáticos
No instale neumáticos de especificaciones o fabricantes distintos, ya que puede que
el sistema de aviso de la presión de los neumáticos no funcione correctamente.

6068-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

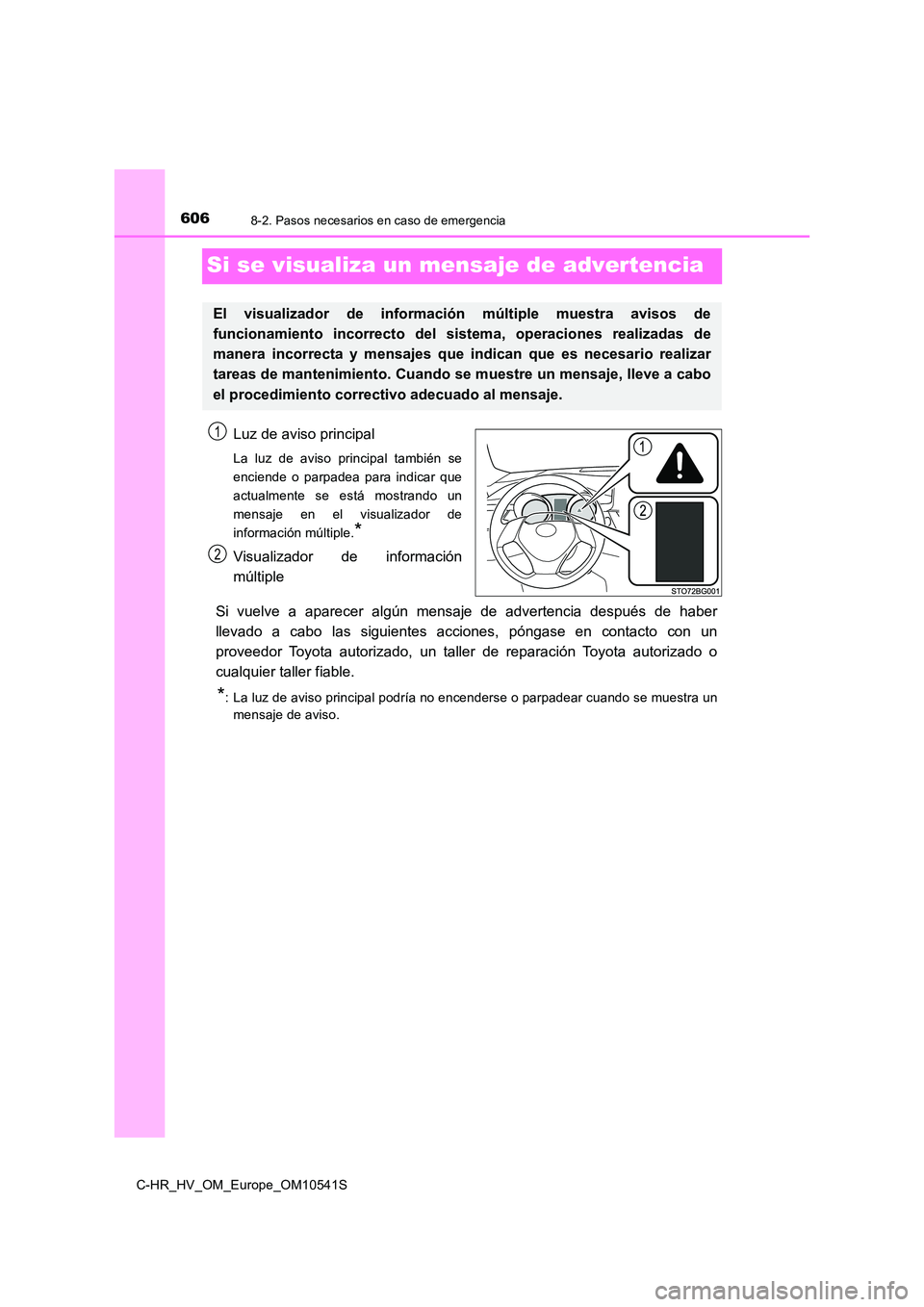

Si se visualiza un mensaje de advertencia
Luz de aviso principal
La luz de aviso principal también se
enciende o parpadea para indicar que
actualmente se está mostrando un
mensaje en el visualizador de
información múltiple.*
Visualizador de información
múltiple
Si vuelve a aparecer algún mensaje de advertencia después de haber
llevado a cabo las siguientes acciones, póngase en contacto con un
proveedor Toyota autorizado, un talle r de reparación Toyota autorizado o
cualquier taller fiable.
*: La luz de aviso principal podría no encenderse o parpadear cuando se muestra un
mensaje de aviso.
El visualizador de información múltiple muestra avisos de
funcionamiento incorrecto del sistema, operaciones realizadas de
manera incorrecta y mensajes que indican que es necesario realizar
tareas de mantenimiento. Cuando se muestre un mensaje, lleve a cabo
el procedimiento correct ivo adecuado al mensaje.
1
2

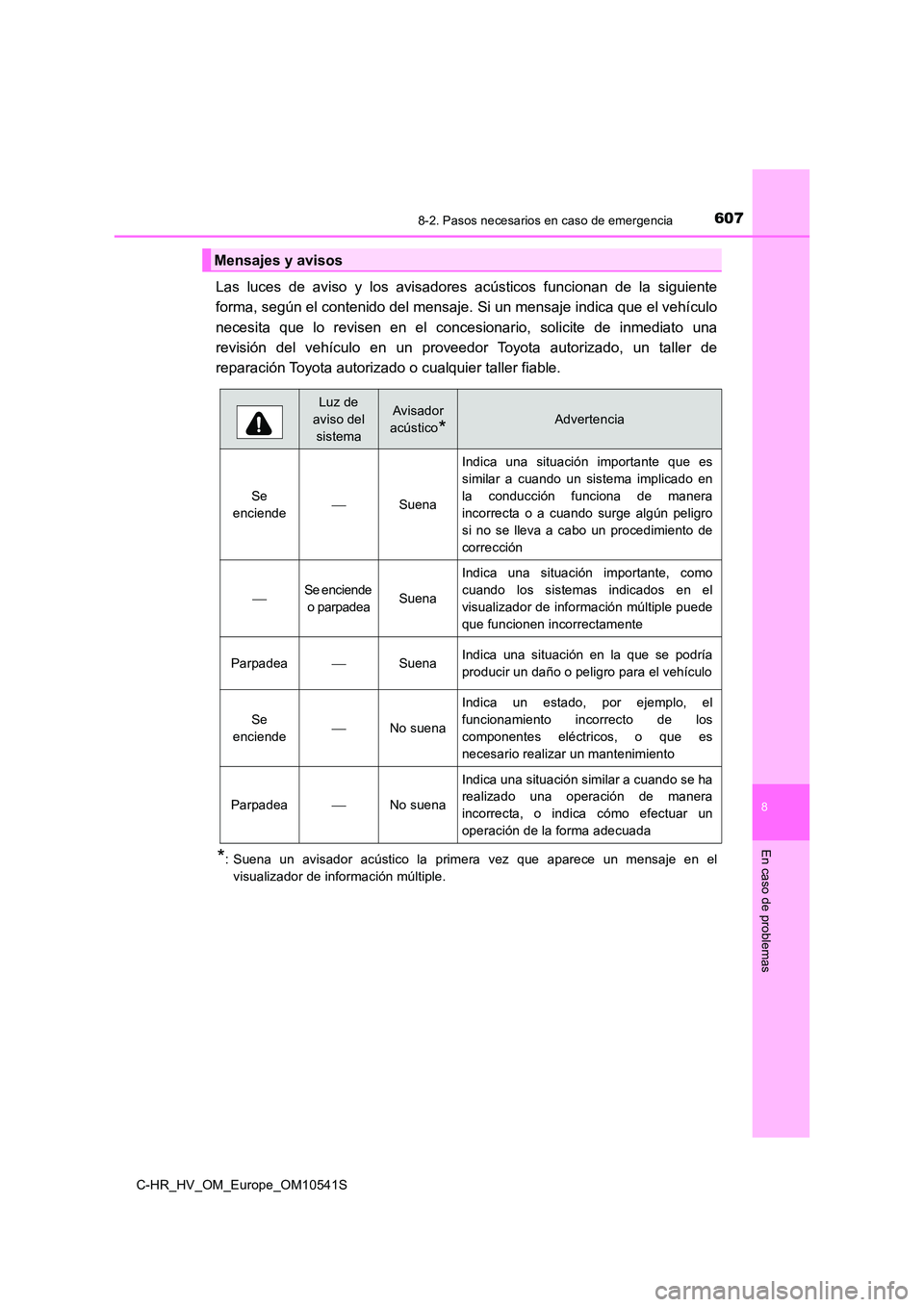

6078-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas
Las luces de aviso y los avisadores acústicos funcionan de la siguiente
forma, según el contenido del mensaje. Si un mensaje indica que el vehículo
necesita que lo revisen en el concesionario, solicite de inmediato una
revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
*: Suena un avisador acústico la primera vez que aparece un mensaje en el
visualizador de información múltiple.
Mensajes y avisos
Luz de
aviso del
sistema
Avisador
acústico*Advertencia
Se
enciendeSuena
Indica una situación importante que es
similar a cuando un sistema implicado en
la conducción funciona de manera
incorrecta o a cuando surge algún peligro
si no se lleva a cabo un procedimiento de
corrección
Se enciende
o parpadeaSuena
Indica una situación importante, como
cuando los sistemas indicados en el
visualizador de información múltiple puede
que funcionen incorrectamente
ParpadeaSuenaIndica una situación en la que se podría
producir un daño o peligro para el vehículo
Se
enciendeNo suena
Indica un estado, por ejemplo, el
funcionamiento incorrecto de los
componentes eléctricos, o que es
necesario realizar un mantenimiento
ParpadeaNo suena
Indica una situación similar a cuando se ha
realizado una operación de manera
incorrecta, o indica cómo efectuar un
operación de la forma adecuada

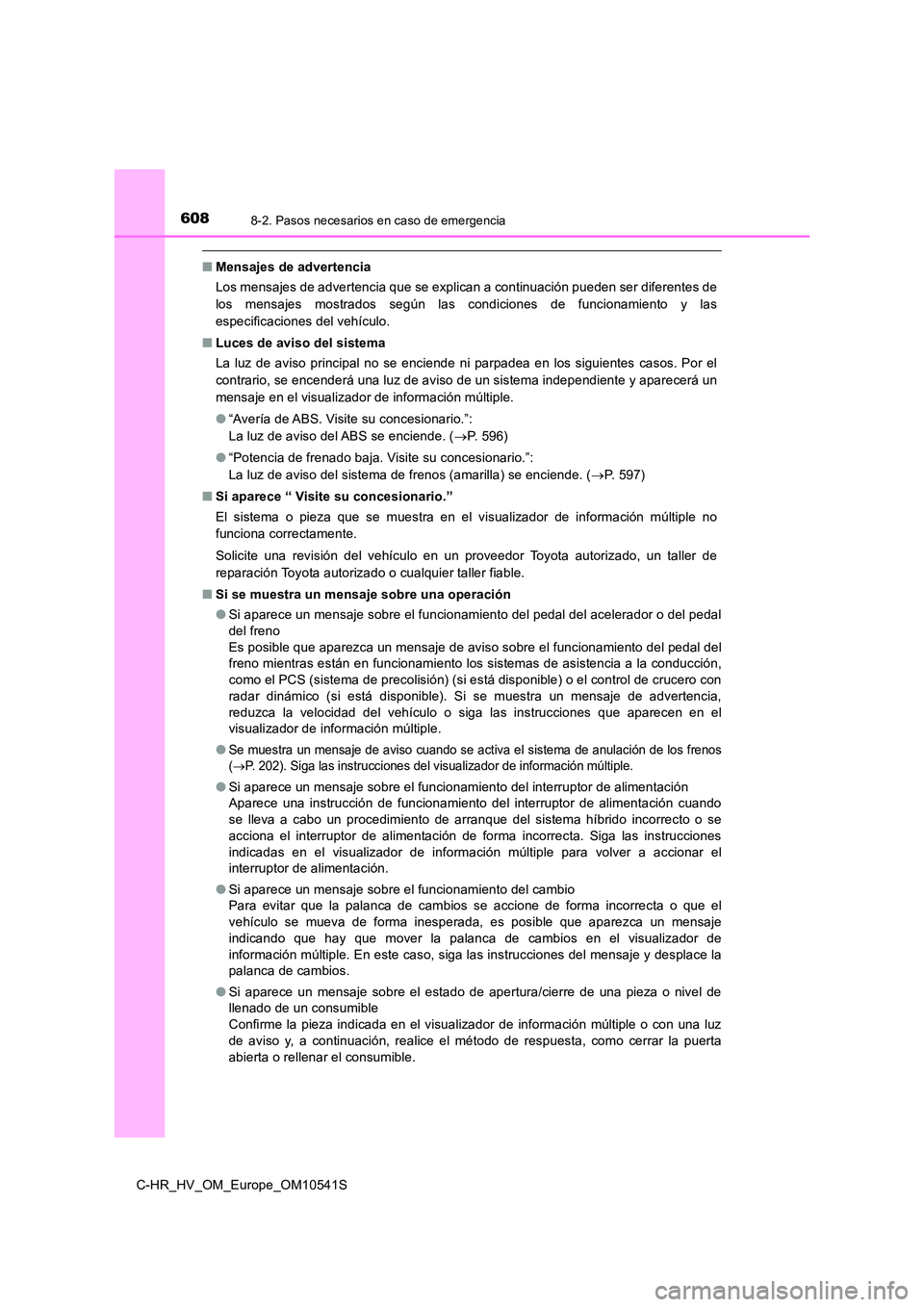

6088-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
■Mensajes de advertencia
Los mensajes de advertencia que se explican a continuación pueden ser diferentes de
los mensajes mostrados según las condiciones de funcionamiento y las
especificaciones del vehículo.
■ Luces de aviso del sistema
La luz de aviso principal no se enciende ni parpadea en los siguientes casos. Por el
contrario, se encenderá una luz de aviso de un sistema independiente y aparecerá un
mensaje en el visualizador de información múltiple.
● “Avería de ABS. Visite su concesionario.”:
La luz de aviso del ABS se enciende. ( P. 5 9 6 )
● “Potencia de frenado baja. Visite su concesionario.”:
La luz de aviso del sistema de frenos (amarilla) se enciende. ( P. 5 9 7 )
■ Si aparece “ Visite su concesionario.”
El sistema o pieza que se muestra en el visualizador de información múltiple no
funciona correctamente.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■ Si se muestra un mensaje sobre una operación
● Si aparece un mensaje sobre el funcionamiento del pedal del acelerador o del pedal
del freno
Es posible que aparezca un mensaje de aviso sobre el funcionamiento del pedal del
freno mientras están en funcionamiento los sistemas de asistencia a la conducción,
como el PCS (sistema de precolisión) (si está disponible) o el control de crucero con
radar dinámico (si está disponible). Si se muestra un mensaje de advertencia,
reduzca la velocidad del vehículo o siga las instrucciones que aparecen en el
visualizador de información múltiple.
●Se muestra un mensaje de aviso cuando se activa el sistema de anulación de los frenos
(P. 202). Siga las instrucciones del visualizador de información múltiple.
● Si aparece un mensaje sobre el funcionamiento del interruptor de alimentación
Aparece una instrucción de funcionamiento del interruptor de alimentación cuando
se lleva a cabo un procedimiento de arranque del sistema híbrido incorrecto o se
acciona el interruptor de alimentación de forma incorrecta. Siga las instrucciones
indicadas en el visualizador de información múltiple para volver a accionar el
interruptor de alimentación.
● Si aparece un mensaje sobre el funcionamiento del cambio
Para evitar que la palanca de cambios se accione de forma incorrecta o que el
vehículo se mueva de forma inesperada, es posible que aparezca un mensaje
indicando que hay que mover la palanca de cambios en el visualizador de
información múltiple. En este caso, siga las instrucciones del mensaje y desplace la
palanca de cambios.
● Si aparece un mensaje sobre el estado de apertura/cierre de una pieza o nivel de
llenado de un consumible
Confirme la pieza indicada en el visualizador de información múltiple o con una luz
de aviso y, a continuación, realice el método de respuesta, como cerrar la puerta
abierta o rellenar el consumible.

6098-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

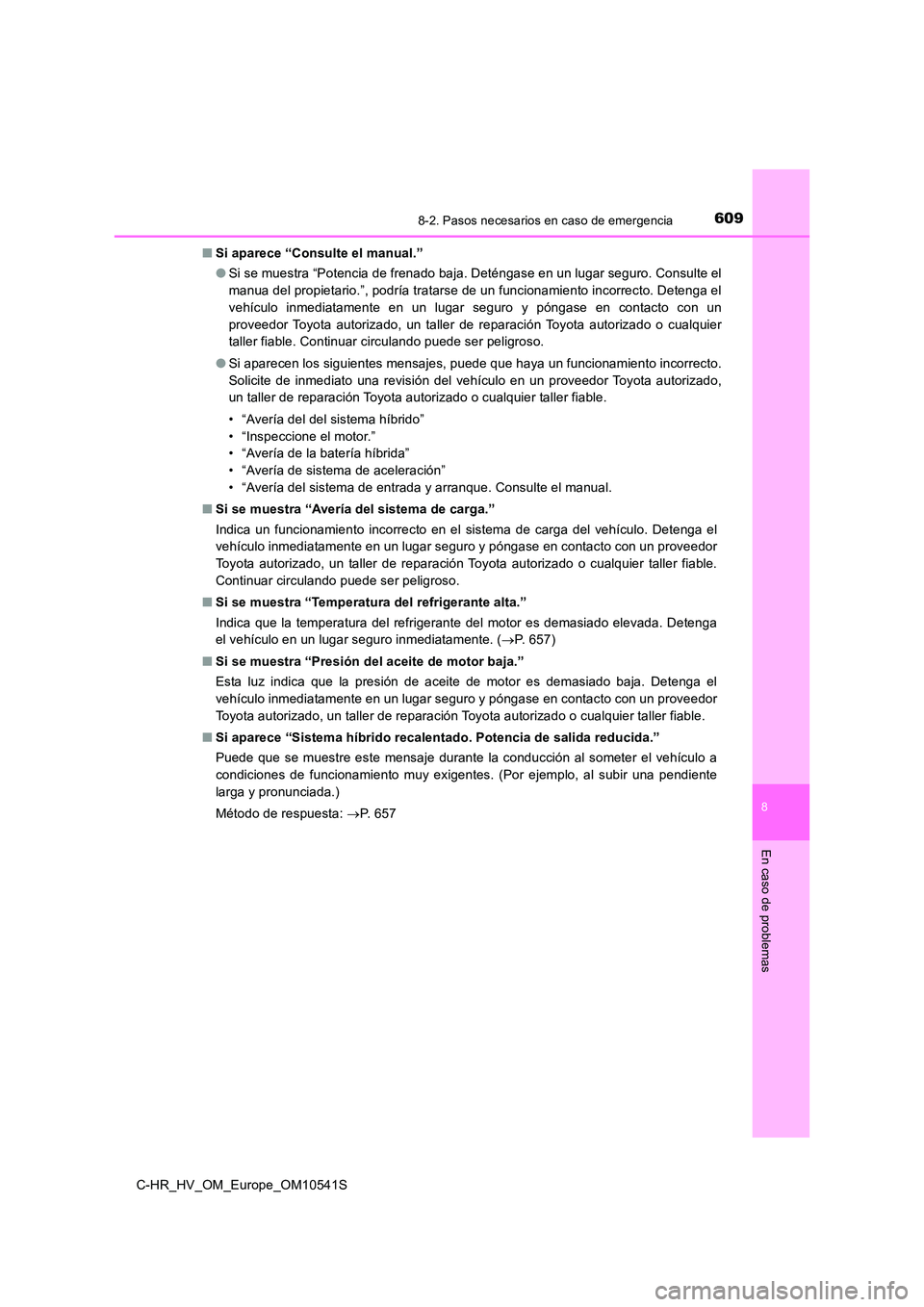

■Si aparece “Consulte el manual.”
● Si se muestra “Potencia de frenado baja. Deténgase en un lugar seguro. Consulte el
manua del propietario.”, podría tratarse de un funcionamiento incorrecto. Detenga el
vehículo inmediatamente en un lugar seguro y póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable. Continuar circulando puede ser peligroso.
● Si aparecen los siguientes mensajes, puede que haya un funcionamiento incorrecto.
Solicite de inmediato una revisión del vehículo en un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller fiable.
• “Avería del del sistema híbrido”
• “Inspeccione el motor.”
• “Avería de la batería híbrida”
• “Avería de sistema de aceleración”
• “Avería del sistema de entrada y arranque. Consulte el manual.
■ Si se muestra “Avería del sistema de carga.”
Indica un funcionamiento incorrecto en el sistema de carga del vehículo. Detenga el
vehículo inmediatamente en un lugar seguro y póngase en contacto con un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
Continuar circulando puede ser peligroso.
■ Si se muestra “Temperatura del refrigerante alta.”
Indica que la temperatura del refrigerante del motor es demasiado elevada. Detenga
el vehículo en un lugar seguro inmediatamente. ( P. 657)
■ Si se muestra “Presión del aceite de motor baja.”
Esta luz indica que la presión de aceite de motor es demasiado baja. Detenga el
vehículo inmediatamente en un lugar seguro y póngase en contacto con un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■ Si aparece “Sistema híbrido recalentado. Potencia de salida reducida.”
Puede que se muestre este mensaje durante la conducción al someter el vehículo a
condiciones de funcionamiento muy exigentes. (Por ejemplo, al subir una pendiente
larga y pronunciada.)
Método de respuesta: P. 6 5 7

6108-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

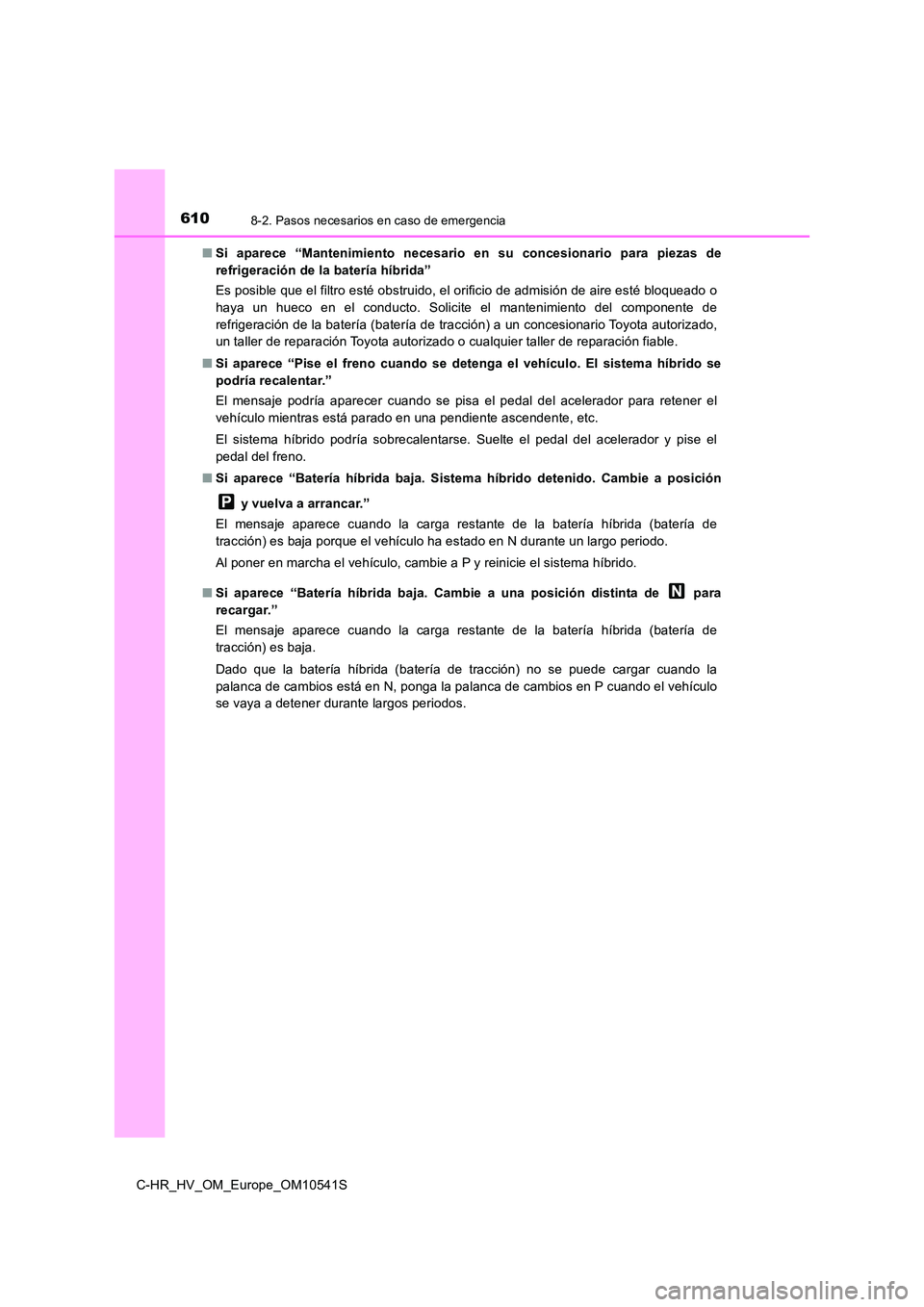

■ Si aparece “Mantenimiento necesario en su concesionario para piezas de
refrigeración de la batería híbrida”
Es posible que el filtro esté obstruido, el orificio de admisión de aire esté bloqueado o
haya un hueco en el conducto. Solicite el mantenimiento del componente de
refrigeración de la batería (batería de tracción) a un concesionario Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller de reparación fiable.
■ Si aparece “Pise el freno cuando se detenga el vehículo. El sistema híbrido se
podría recalentar.”
El mensaje podría aparecer cuando se pisa el pedal del acelerador para retener el
vehículo mientras está parado en una pendiente ascendente, etc.
El sistema híbrido podría sobrecalentarse. Suelte el pedal del acelerador y pise el
pedal del freno.
■ Si aparece “Batería híbrida baja. Sistema híbrido detenido. Cambie a posición
y vuelva a arrancar.”
El mensaje aparece cuando la carga restante de la batería híbrida (batería de
tracción) es baja porque el vehículo ha estado en N durante un largo periodo.
Al poner en marcha el vehículo, cambie a P y reinicie el sistema híbrido.
■ Si aparece “Batería híbrida baja. Cambie a una posición distinta de para
recargar.”
El mensaje aparece cuando la carga restante de la batería híbrida (batería de
tracción) es baja.
Dado que la batería híbrida (batería de tracción) no se puede cargar cuando la
palanca de cambios está en N, ponga la palanca de cambios en P cuando el vehículo
se vaya a detener durante largos periodos.
