TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

6118-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8

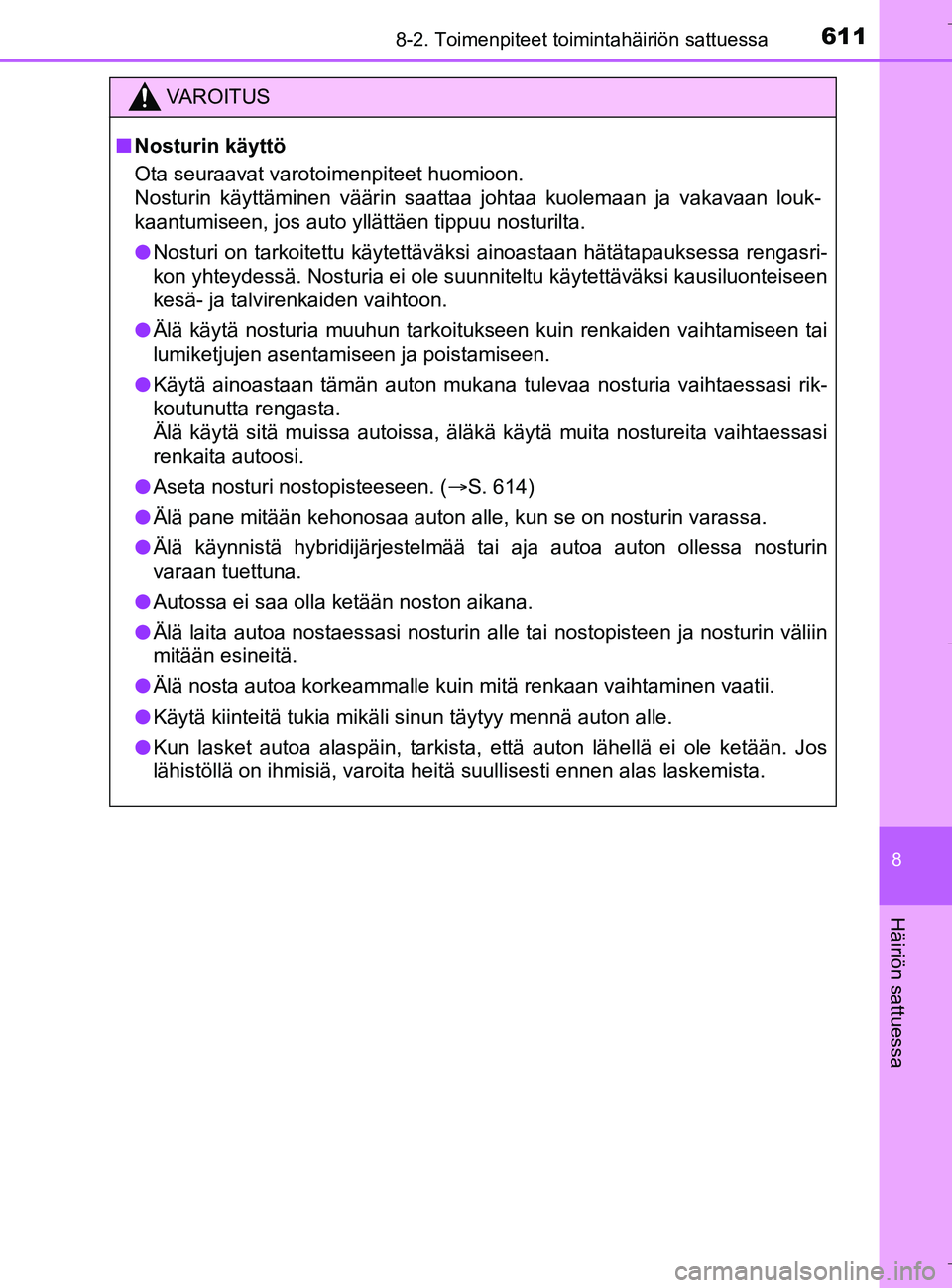

Häiriön sattuessa
VAROITUS
nNosturin käyttö
Ota seuraavat varotoimenpiteet huomioon.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen. ( S. 614)
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
OM10538FI.book Page 611 Monday, January 23, 2017 11:23 AM

6128-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
Poista tavaratilan lattialevy. (S. 476)
Ota nosturi esiin.
Poista tavaratilan lattialevy. ( S. 476)
Poista pehmuste.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosturin esiin ottaminen
1
2
Varapyörän esille ottaminen
1
2
3
VAROITUS
n Kun säilytät varapyörää
Ole varovainen, etteivät sormesi tai muut kehonosat jää varapyörän ja
auton korin väliin.
OM10538FI.book Page 612 Monday, January 23, 2017 11:23 AM

6138-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

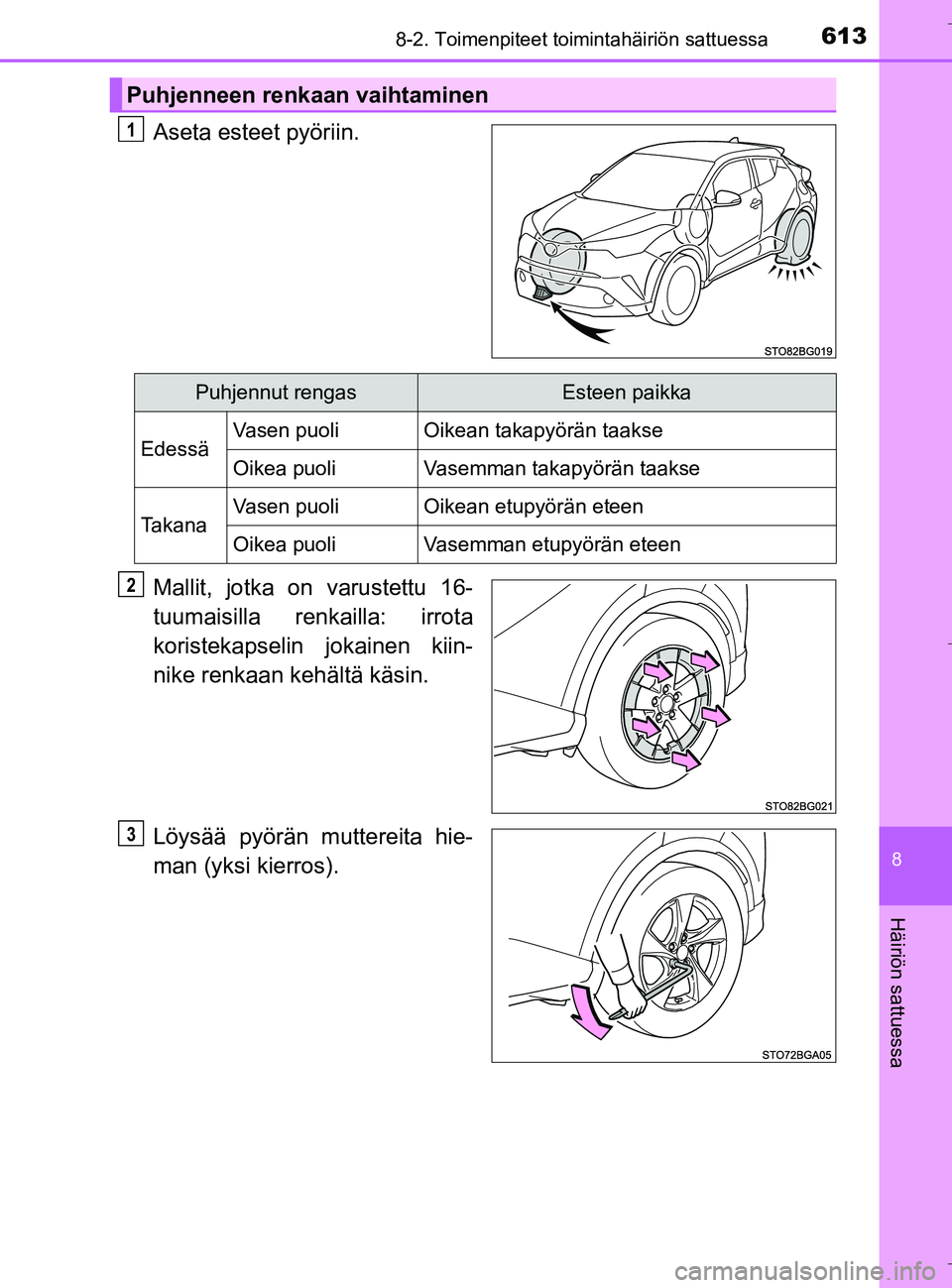

Aseta esteet pyöriin.
Mallit, jotka on varustettu 16-
tuumaisilla renkailla: irrota
koristekapselin jokainen kiin-
nike renkaan kehältä käsin.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM10538FI.book Page 613 Monday, January 23, 2017 11:23 AM

6148-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

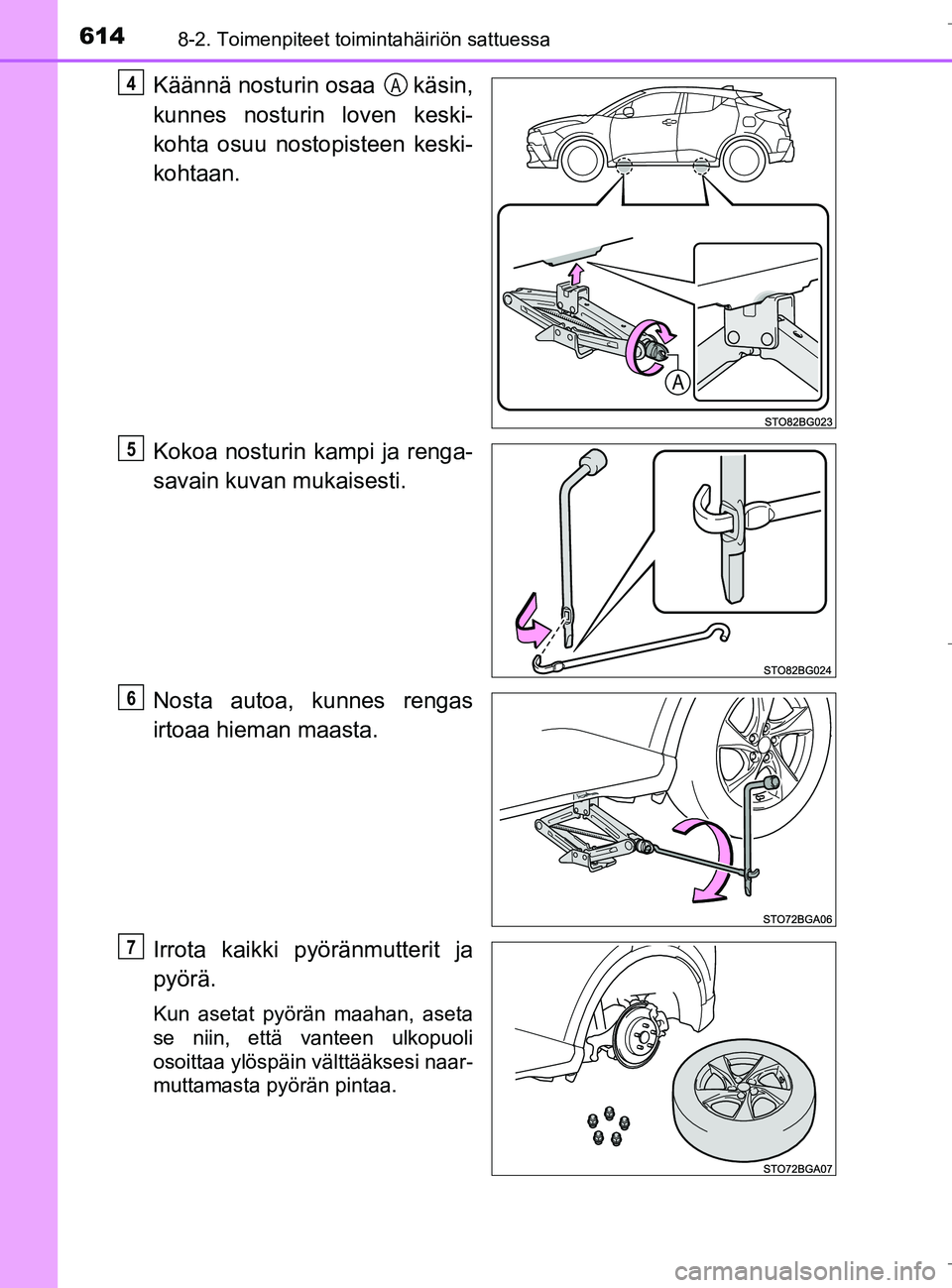

Käännä nosturin osaa käsin,
kunnes nosturin loven keski-
kohta osuu nostopisteen keski-
kohtaan.
Kokoa nosturin kampi ja renga-
savain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4A
5
6
7
OM10538FI.book Page 614 Monday, January 23, 2017 11:23 AM

6158-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

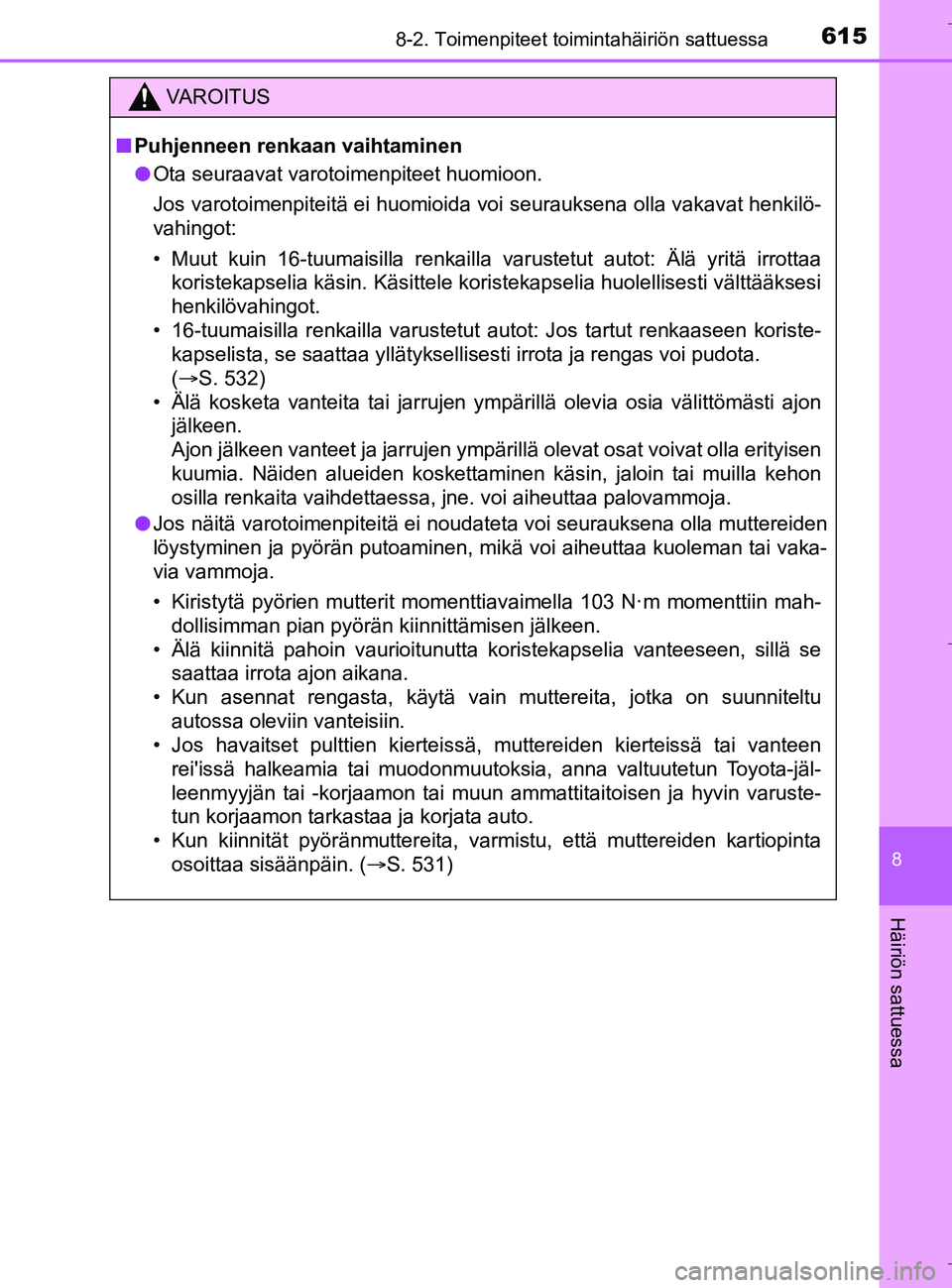

VAROITUS
nPuhjenneen renkaan vaihtaminen
l Ota seuraavat varotoimenpiteet huomioon.
Jos varotoimenpiteitä ei huomioida voi seurauksena olla vakavat henkilö-
vahingot:
• Muut kuin 16-tuumaisilla renkailla varustetut autot: Älä yritä irrottaa
koristekapselia käsin. Käsittele koristekapselia huolellisesti välttääksesi
henkilövahingot.
• 16-tuumaisilla renkailla varustetut autot: Jos tartut renkaaseen koriste- kapselista, se saattaa yllätyksellisesti irrota ja rengas voi pudota.
(S. 532)
• Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärill ä olevat osat voivat olla erityisen
kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla kehon
osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla m\
uttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden karti\
opinta osoittaa sisäänpäin. ( S. 531)
OM10538FI.book Page 615 Monday, January 23, 2017 11:23 AM

6168-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

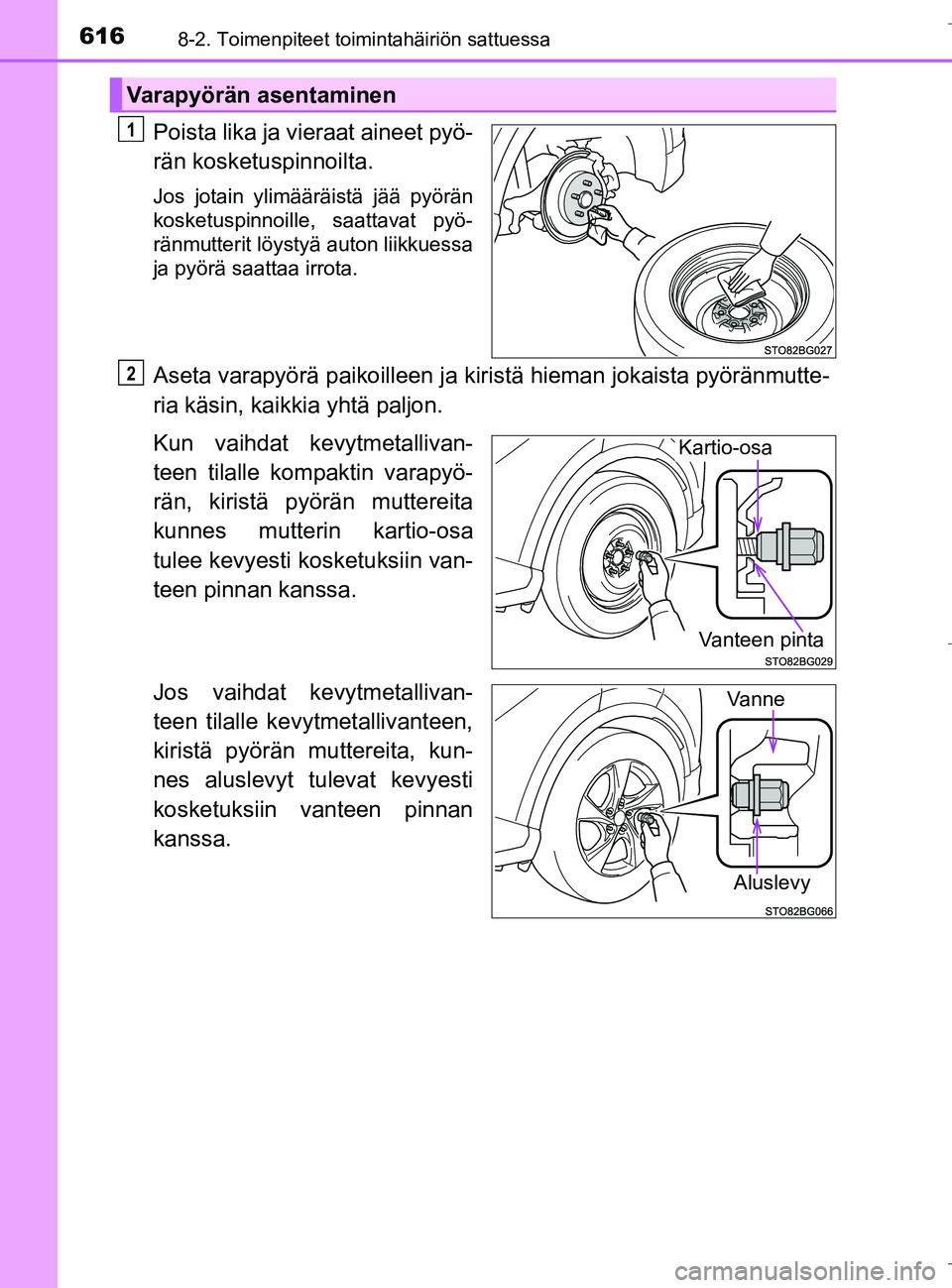

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Jos vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevyt tulevat kevyesti
kosketuksiin vanteen pinnan
kanssa.
Varapyörän asentaminen
1
2
Kartio-osa
Vanteen pinta
Aluslevy
Vanne
OM10538FI.book Page 616 Monday, January 23, 2017 11:23 AM

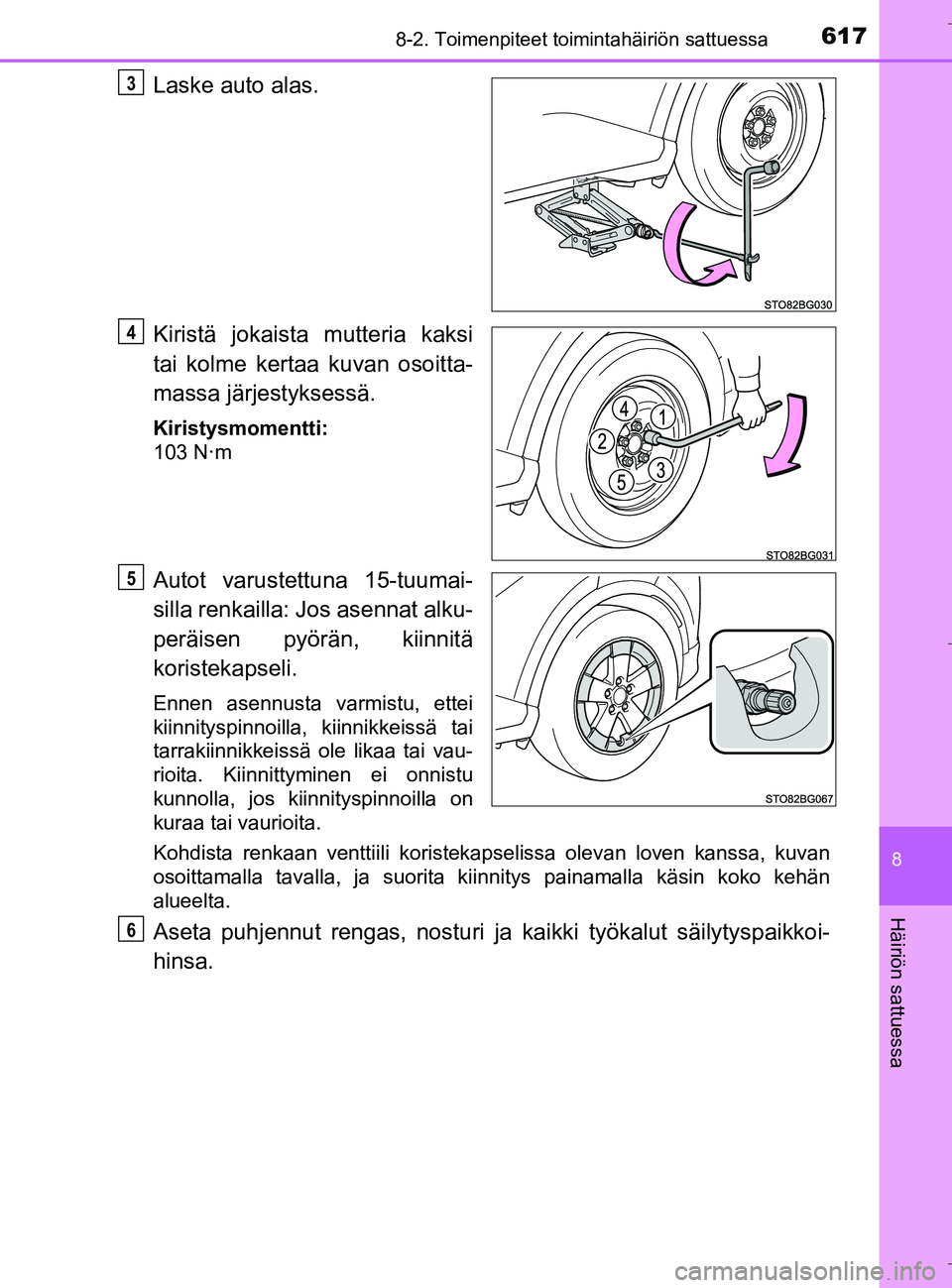

6178-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Autot varustettuna 15-tuumai-
silla renkailla: Jos asennat alku-
peräisen pyörän, kiinnitä
koristekapseli.
Ennen asennusta varmistu, ettei
kiinnityspinnoilla, kiinnikkeissä tai
tarrakiinnikkeissä ole likaa tai vau-
rioita. Kiinnittyminen ei onnistu
kunnolla, jos kiinnityspinnoilla on
kuraa tai vaurioita.
Kohdista renkaan venttiili koristekapselissa olevan loven kanssa, kuvan
osoittamalla tavalla, ja suorita kiinnitys painamalla käsin koko kehän
alueelta.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoi-
hinsa.
3
4
5
6
OM10538FI.book Page 617 Monday, January 23, 2017 11:23 AM

6188-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

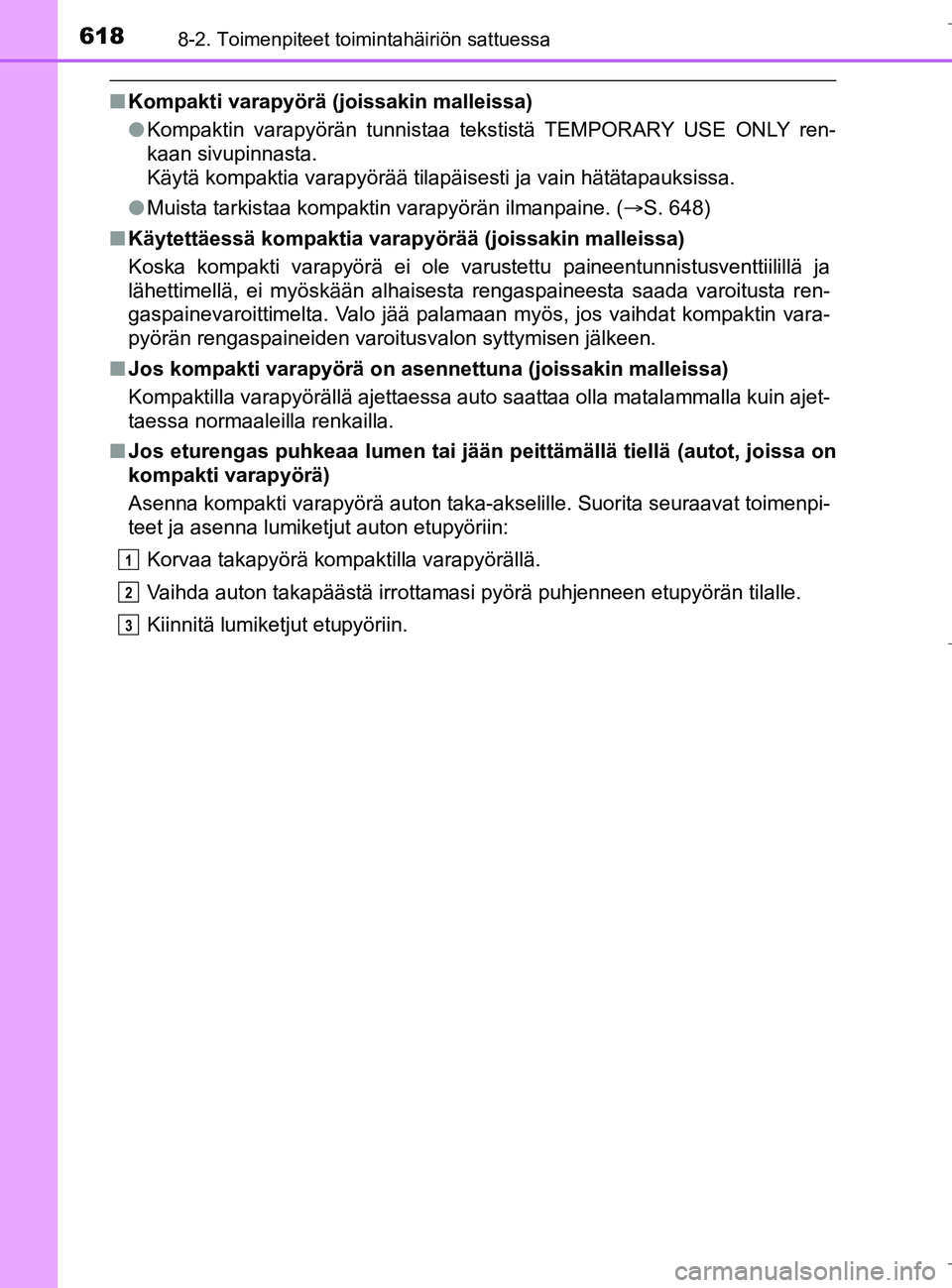

nKompakti varapyörä (joissakin malleissa)
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 648)
n Käytettäessä kompaktia varapyörää (joissakin malleissa)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä\
ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta ren-
gaspainevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin vara-
pyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos kompakti varapyörä on asennettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajet-
taessa normaaleilla renkailla.
n Jos eturengas puhkeaa lumen tai jään peittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akse lille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
1
2
3
OM10538FI.book Page 618 Monday, January 23, 2017 11:23 AM

6198-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

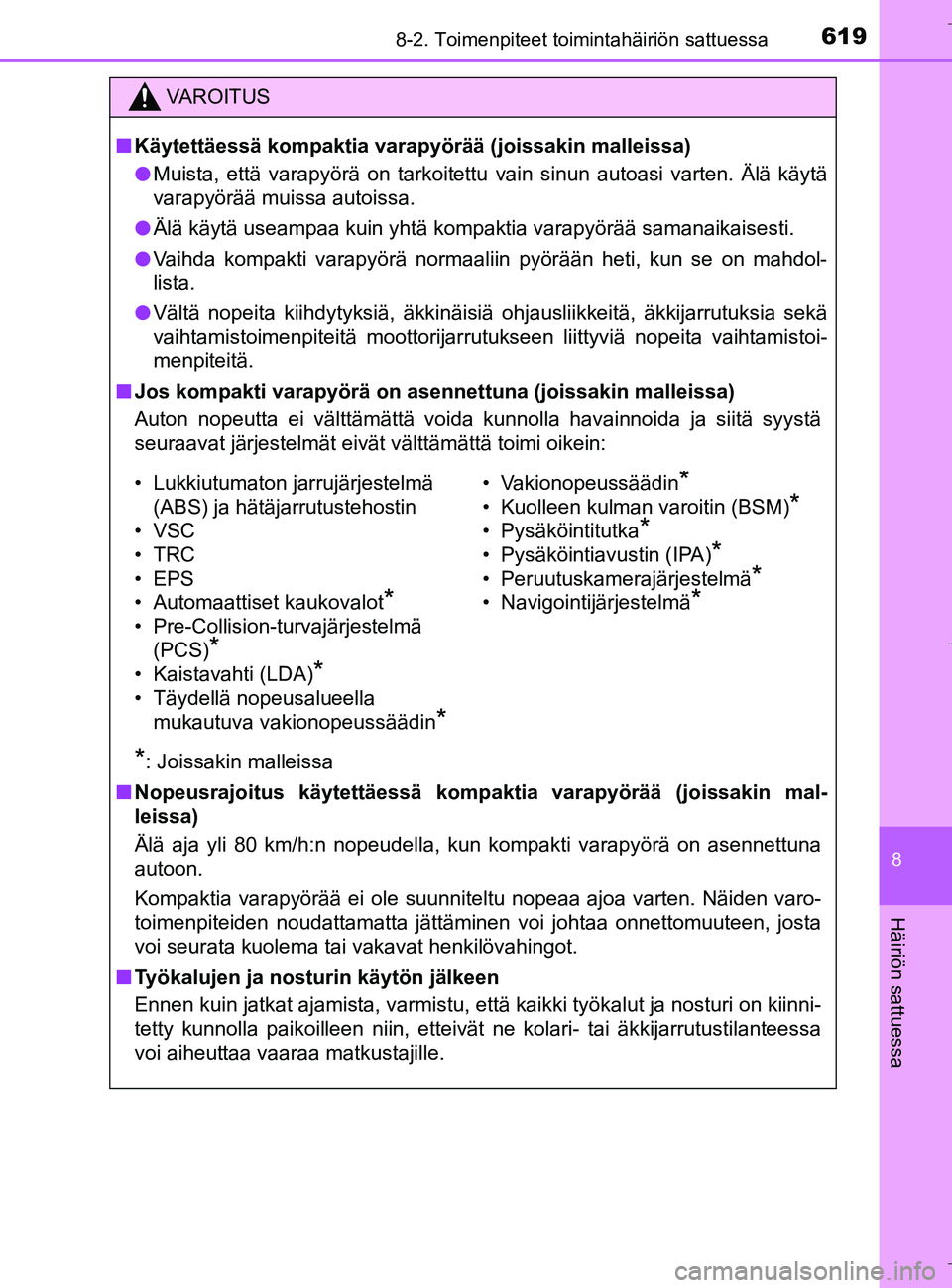

VAROITUS
nKäytettäessä kompaktia varapyörää (joissakin malleissa)
l Muista, että varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä
varapyörää muissa autoissa.
l Älä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutukseen liittyviä nopeita vaihtamistoi-
menpiteitä.
n Jos kompakti varapyörä on asennettuna (joissakin malleissa)
Auton nopeutta ei välttämättä voida kunnolla havainnoida ja siitä syystä
seuraavat järjestelmät eivät välttämättä toimi oikein:
*: Joissakin malleissa
n Nopeusrajoitus käytettäessä komp aktia varapyörää (joissakin mal-
leissa)
Älä aja yli 80 km/h:n nopeudella, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata kuolema tai vakavat henkilövahingot.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista, varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• Lukkiutumaton jarrujärjestelmä
(ABS) ja hätäjarrutustehostin
•VSC
•TRC
•EPS
• Automaattiset kaukovalot
*
• Pre-Collision-turvajärjestelmä (PCS)
*
• Kaistavahti (LDA)*
• Täydellä nopeusalueella mukautuva vakionopeussäädin
*
• Vakionopeussäädin*
• Kuolleen kulman varoitin (BSM)*
• Pysäköintitutka*
• Pysäköintiavustin (IPA)*
• Peruutuskamerajärjestelmä*
• Navigointijärjestelmä*
OM10538FI.book Page 619 Monday, January 23, 2017 11:23 AM

6208-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

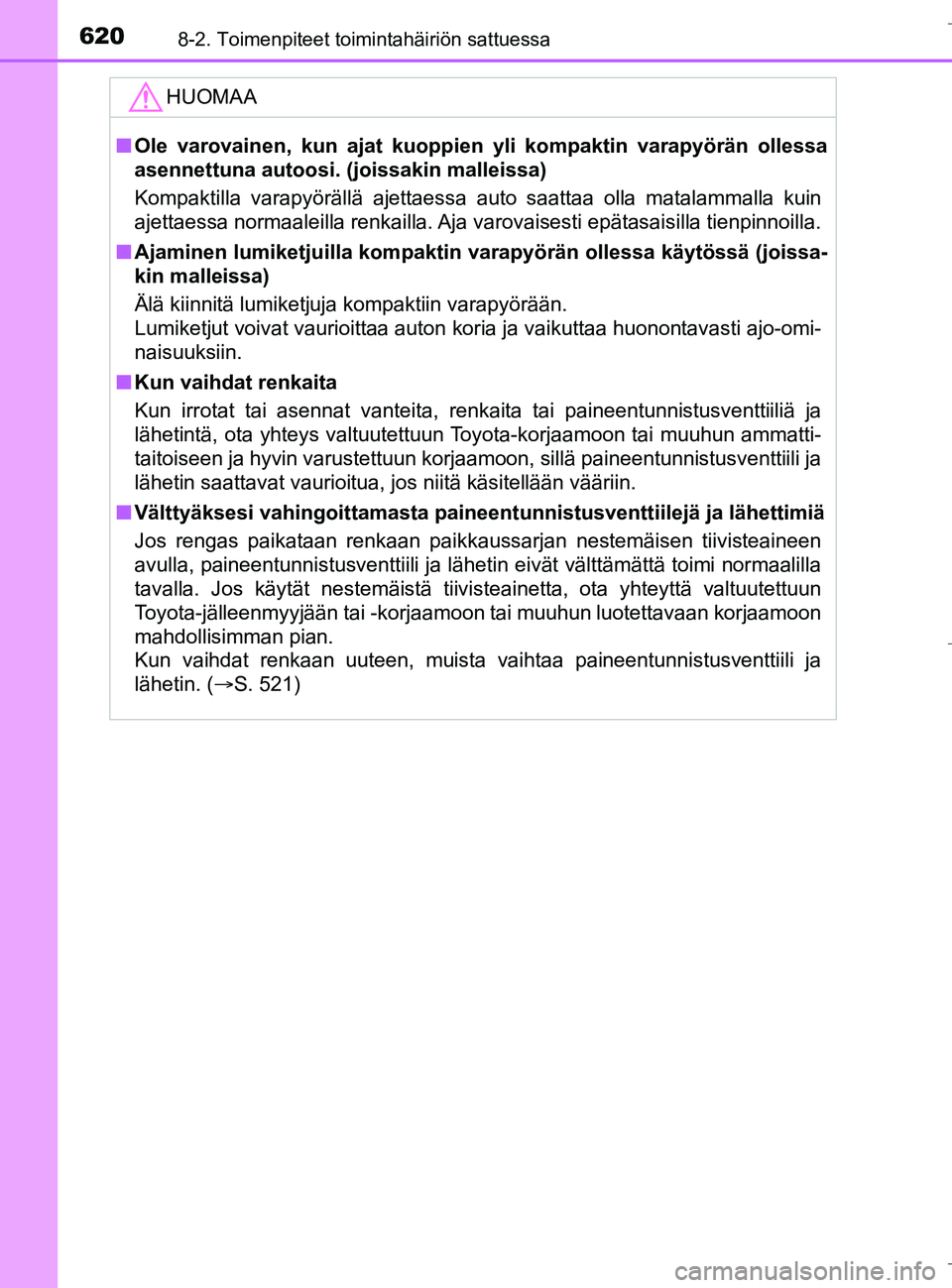

HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi. (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalamma\
lla kuin
ajettaessa normaaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörä n ollessa käytössä (joissa-
kin malleissa)
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiiliä ja
lähetintä, ota yhteys valtuutettuun Toyota-korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon, sillä paineentunnistusventtiili ja
lähetin saattavat vaurioitua, jos niitä käsitellään vääriin.
n Välttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
Jos rengas paikataan renkaan paikkaussarjan nestemäisen tiivisteaineen
avulla, paineentunnistusventtiili ja lähetin eivät välttämättä toimi normaalilla
tavalla. Jos käytät nestemäistä tiivisteainetta, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon
mahdollisimman pian.
Kun vaihdat renkaan uuteen, muista vaihtaa paineentunnistusventtiili ja
lähetin. ( S. 521)
OM10538FI.book Page 620 Monday, January 23, 2017 11:23 AM
