TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

6419-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
9
Tekniset tiedot

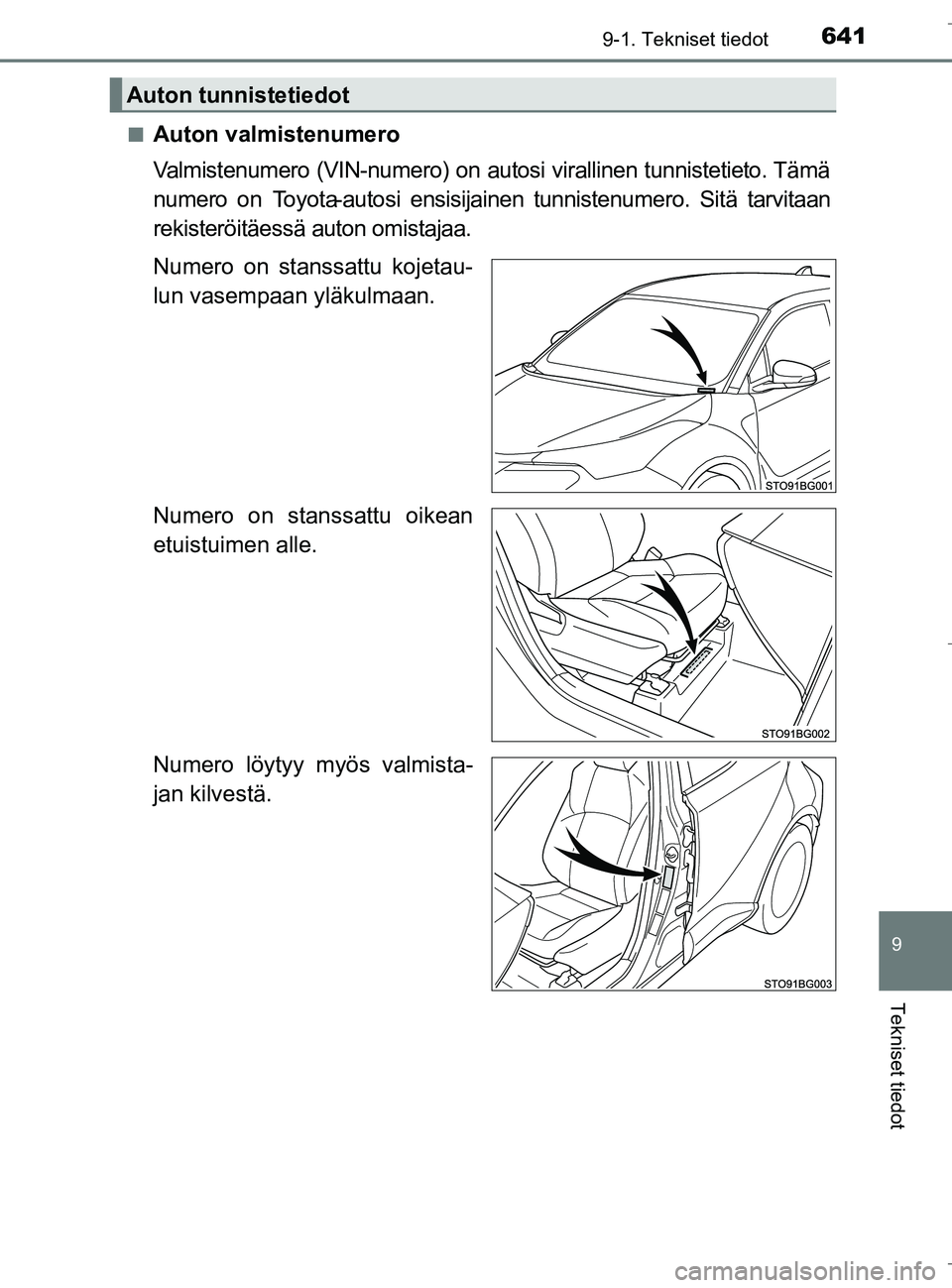

nAuton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Tämä
numero on Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan
rekisteröitäessä auton omistajaa.
Numero on stanssattu kojetau-
lun vasempaan yläkulmaan.
Numero on stanssattu oikean
etuistuimen alle.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM10538FI.book Page 641 Monday, January 23, 2017 11:23 AM

6429-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FIn

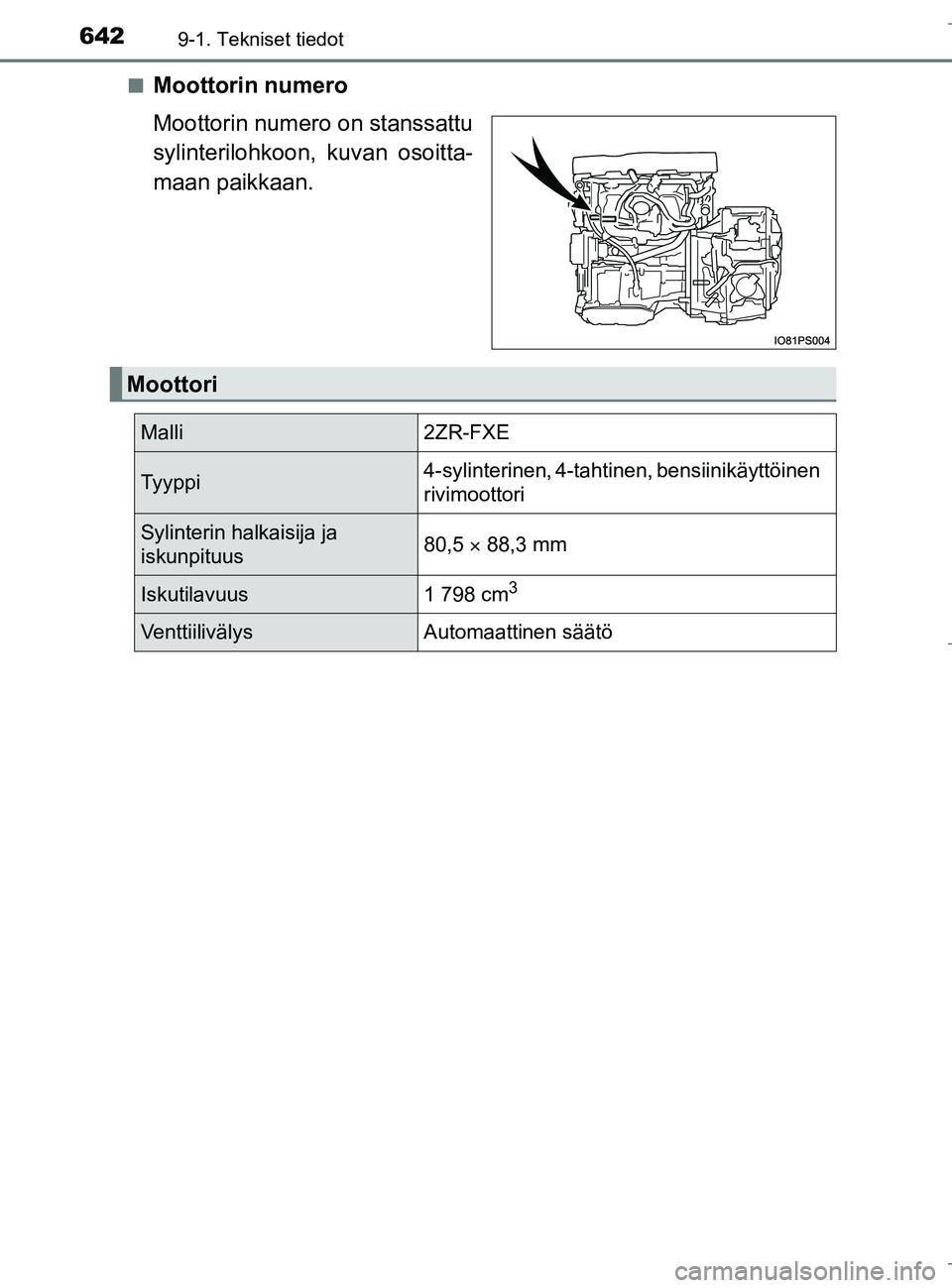

Moottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Moottori
Malli2ZR-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja
iskunpituus80,5 
88,3 mm
Iskutilavuus1 798 cm3
VenttiilivälysAutomaattinen säätö
OM10538FI.book Page 642 Monday, January 23, 2017 11:23 AM

6439-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
9
Tekniset tiedot

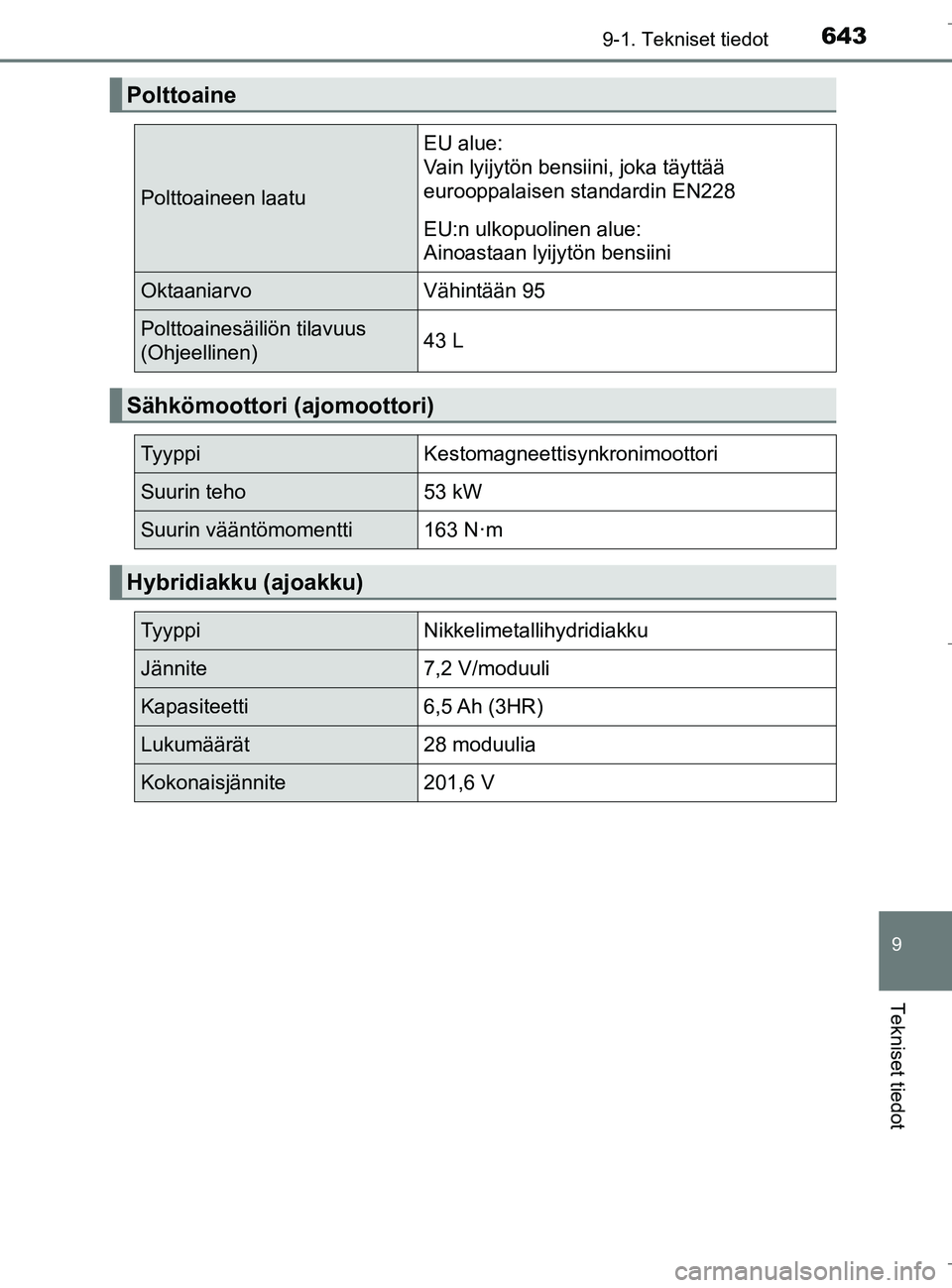

Polttoaine
Polttoaineen laatu
EU alue:
Vain lyijytön bensiini, joka täyttää
eurooppalaisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
OktaaniarvoVähintään 95
Polttoainesäiliön tilavuus
(Ohjeellinen)43 L
Sähkömoottori (ajomoottori)
TyyppiKestomagneettisynkronimoottori
Suurin teho53 kW
Suurin vääntömomentti163 N·m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/moduuli
Kapasiteetti6,5 Ah (3HR)
Lukumäärät28 moduulia
Kokonaisjännite201,6 V
OM10538FI.book Page 643 Monday, January 23, 2017 11:23 AM

6449-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI

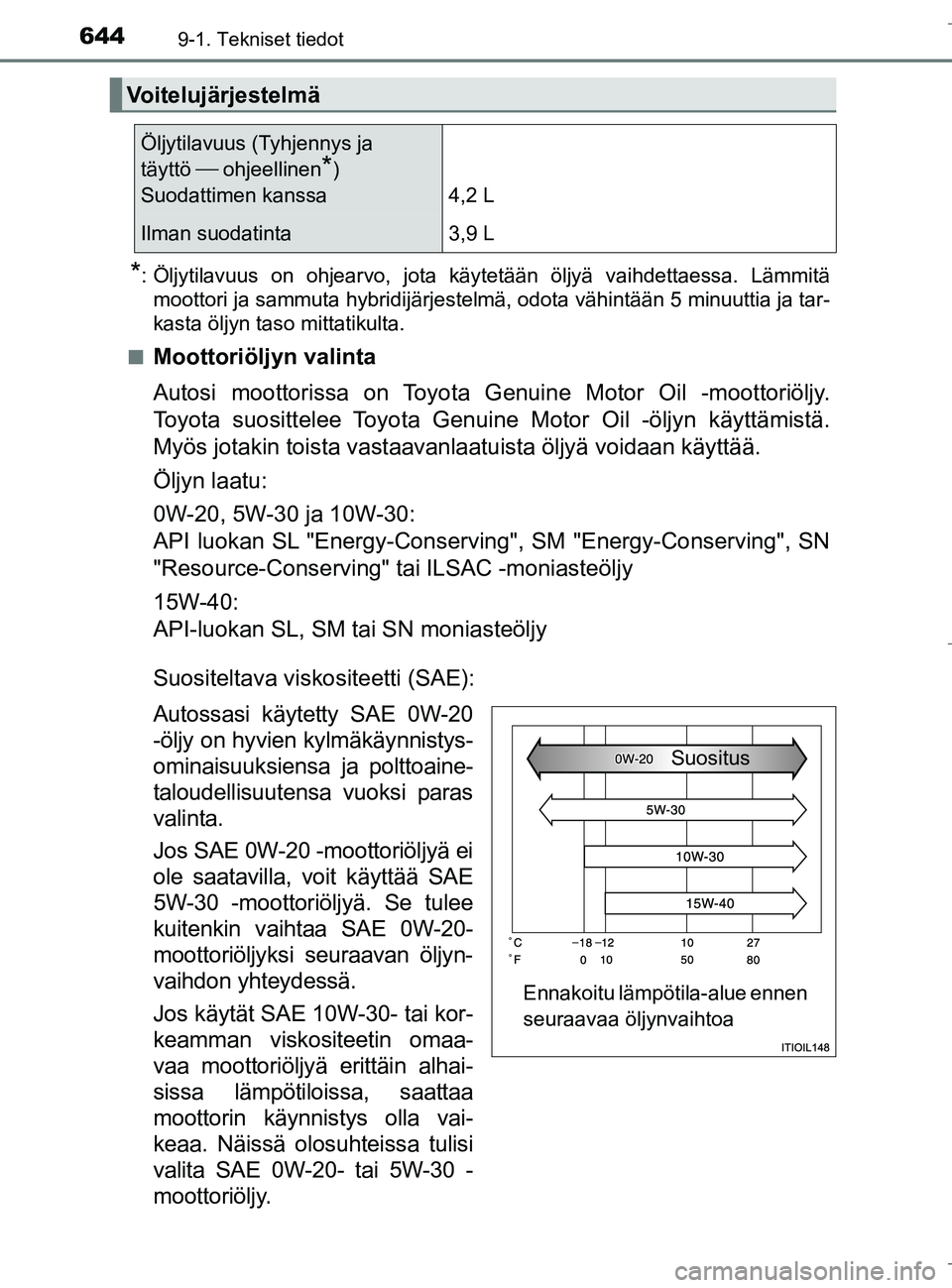

*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Lämmitämoottori ja sammuta hybridijärjestelmä, odota vähintään 5\
minuuttia ja tar-
kasta öljyn taso mittatikulta.
n
Moottoriöljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genui ne Motor Oil -öljyn käyttämistä.
Myös jotakin toista vastaavanlaatuista öljyä voidaan käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API luokan SL "Energy-Conserving", SM "Energy-Conserving", SN
"Resource-Conserving" tai ILSAC -moniasteöljy
15W-40:
API-luokan SL, SM tai SN moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnistys-
ominaisuuksiensa ja polttoaine-
taloudellisuutensa vuoksi paras
valinta.
Jos SAE 0W-20 -moottoriöljyä ei
ole saatavilla, voit käyttää SAE
5W-30 -moottoriöljyä. Se tulee
kuitenkin vaihtaa SAE 0W-20-
moottoriöljyksi seuraavan öljyn-
vaihdon yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaa-
vaa moottoriöljyä erittäin alhai-
sissa lämpötiloissa, saattaa
moottorin käynnistys olla vai-
keaa. Näissä olosuhteissa tulisi
valita SAE 0W-20- tai 5W-30 -
moottoriöljy.
Voitelujärjestelmä
Öljytilavuus (Tyhjennys ja
täyttö  ohjeellinen
*)
Suodattimen kanssa 4,2 L
Ilman suodatinta 3,9 L
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoaSuositus
OM10538FI.book Page 644 Monday, January 23, 2017 11:23 AM

6459-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
9
Tekniset tiedot

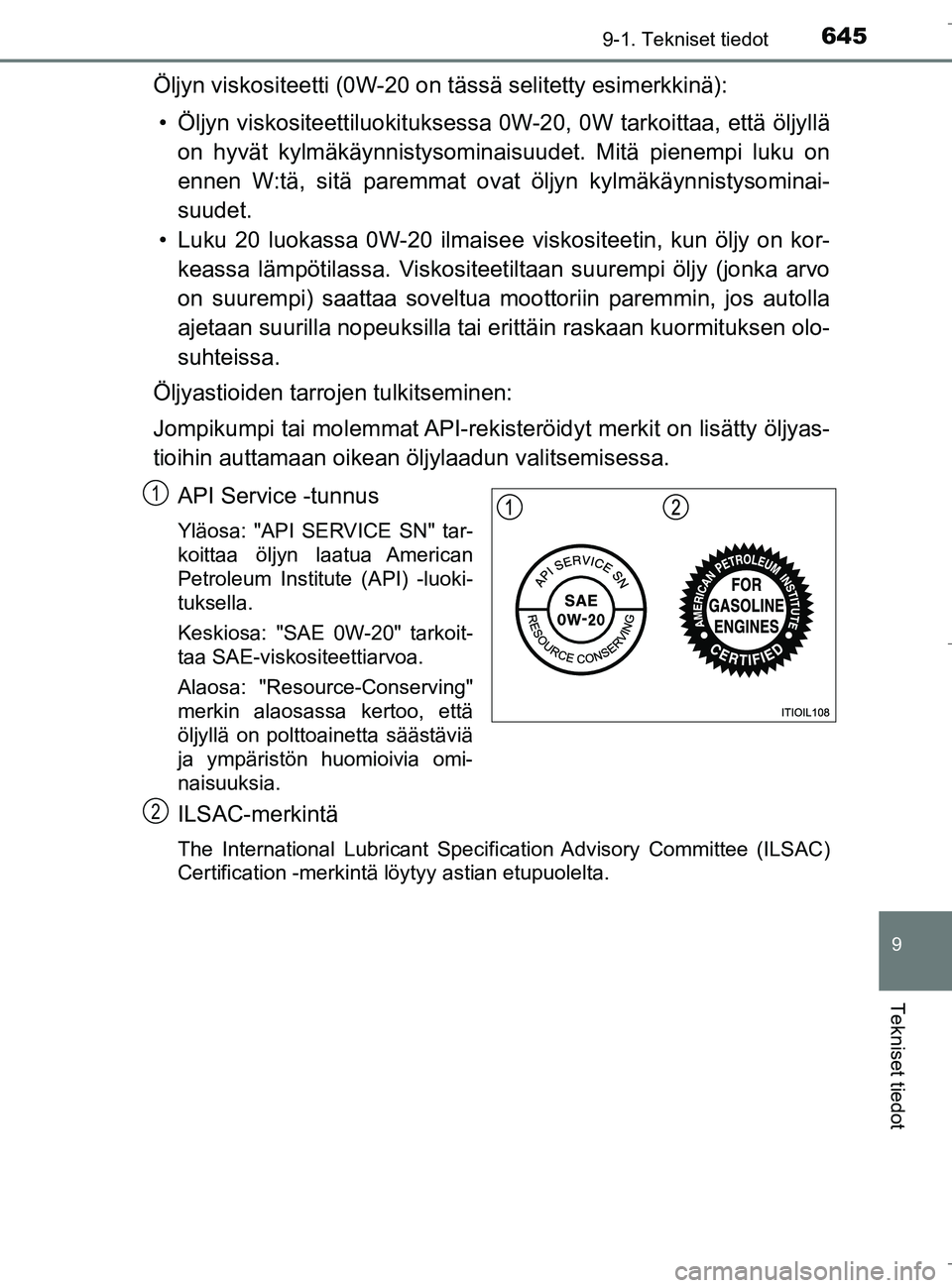

Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluokit uksessa 0W-20, 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Viskositeeti ltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai er ittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekiste röidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM10538FI.book Page 645 Monday, January 23, 2017 11:23 AM

6469-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
*: Nestetilavuudet ovat ohjearvoja.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai-korjaamoon tai muuhun luotettavaan korjaamoon.

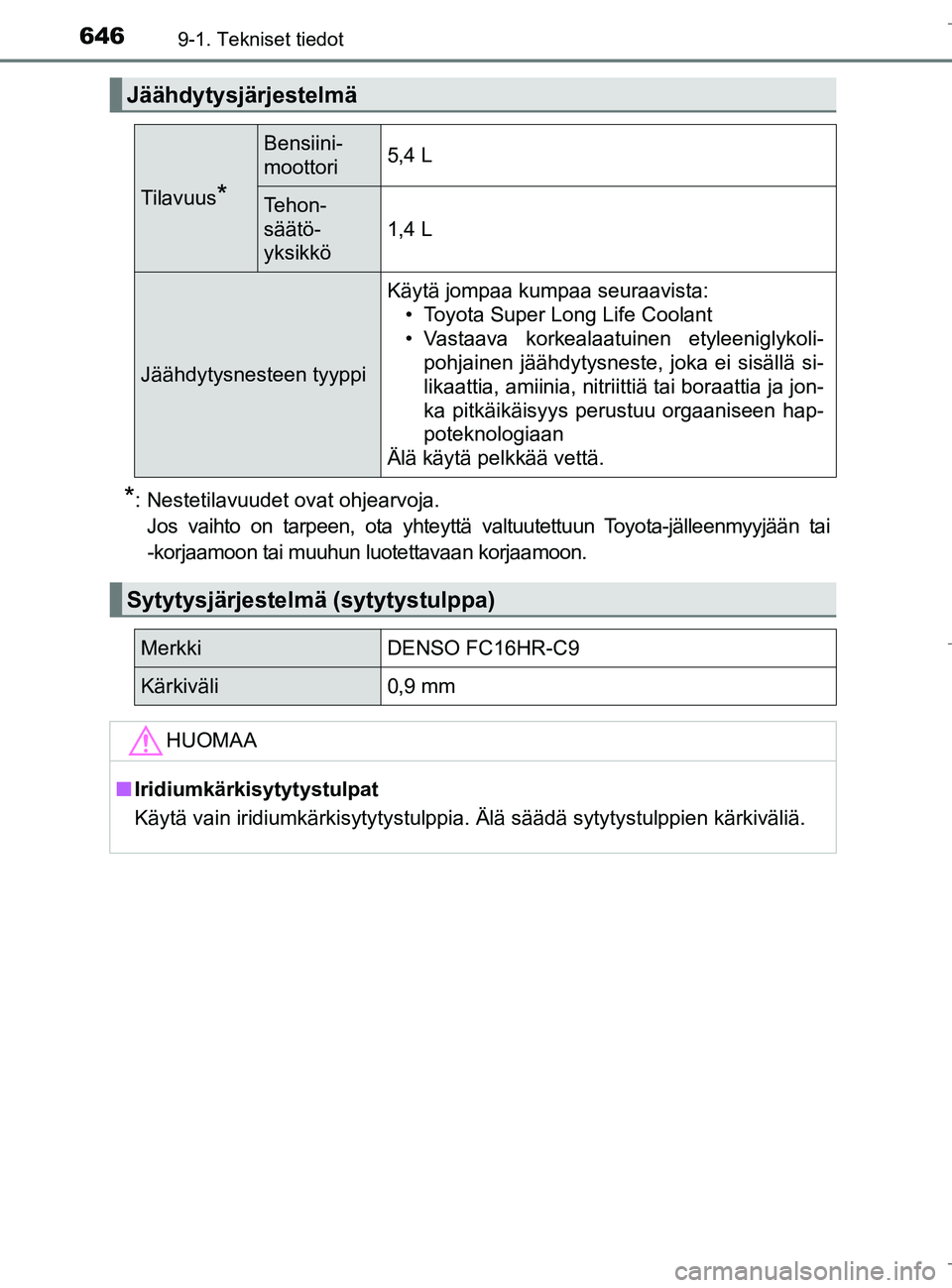

Jäähdytysjärjestelmä
Tilavuus*
Bensiini-
moottori5,4 L
Tehon-
säätö-
yksikkö
1,4 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista: • Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli- pohjainen jäähdytysneste, joka ei sisällä si-
likaattia, amiinia, nitriittiä tai boraattia ja jon-
ka pitkäikäisyys perustuu orgaaniseen hap-
poteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä (sytytystulppa)
MerkkiDENSO FC16HR-C9
Kärkiväli0,9 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM10538FI.book Page 646 Monday, January 23, 2017 11:23 AM

6479-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
9
Tekniset tiedot
*: Nestetilavuudet ovat ohjearvoja.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon.

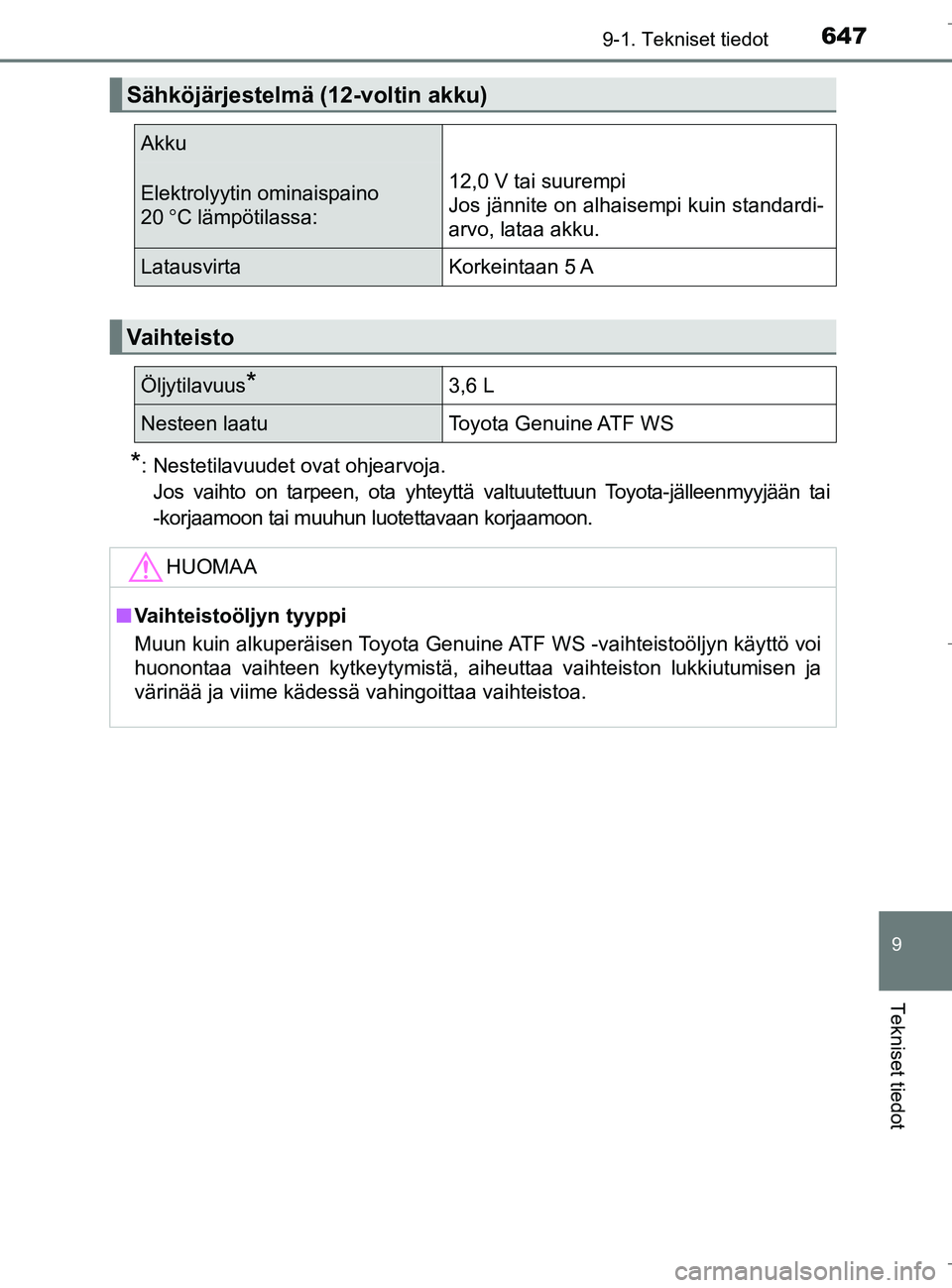

Sähköjärjestelmä (12-voltin akku)
Akku
Elektrolyytin ominaispaino
20 C lämpötilassa: 12,0 V tai suurempi
Jos jännite on alhaisempi kuin standardi-
arvo, lataa akku.
LatausvirtaKorkeintaan 5 A
Vaihteisto
Öljytilavuus*3,6 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
n
Vaihteistoöljyn tyyppi
Muun kuin alkuperäisen Toyota Genuine ATF WS -vaihteistoöljyn käyttö voi
huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen ja
värinää ja viime kädessä vahingoittaa vaihteistoa.
OM10538FI.book Page 647 Monday, January 23, 2017 11:23 AM

6489-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI

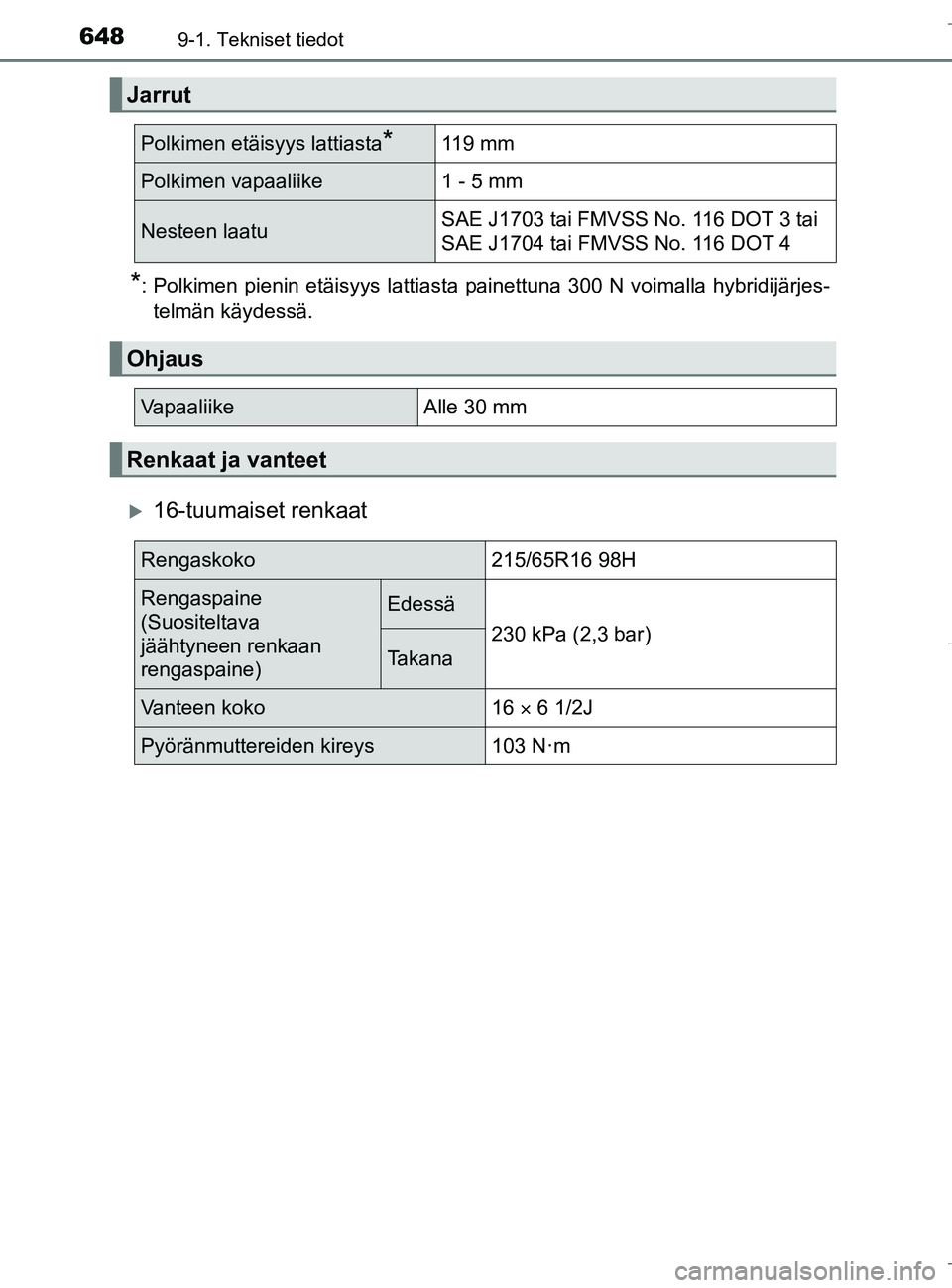

*: Polkimen pienin etäisyys lattiasta painettuna 300 N voimalla hybridijärjes-telmän käydessä.
16-tuumaiset renkaat
Jarrut
Polkimen etäisyys lattiasta*119 mm
Polkimen vapaaliike 1 - 5 mm
Nesteen laatuSAE J1703 tai FMVSS No. 116 DOT 3 tai
SAE J1704 tai FMVSS No. 116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
Renkaat ja vanteet
Rengaskoko215/65R16 98H
Rengaspaine
(Suositeltava
jäähtyneen renkaan
rengaspaine)Edessä
230 kPa (2,3 bar)
Takana
Vanteen koko16 
6 1/2J
Pyöränmuttereiden kireys103 N·m
OM10538FI.book Page 648 Monday, January 23, 2017 11:23 AM

6499-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI
9
Tekniset tiedot

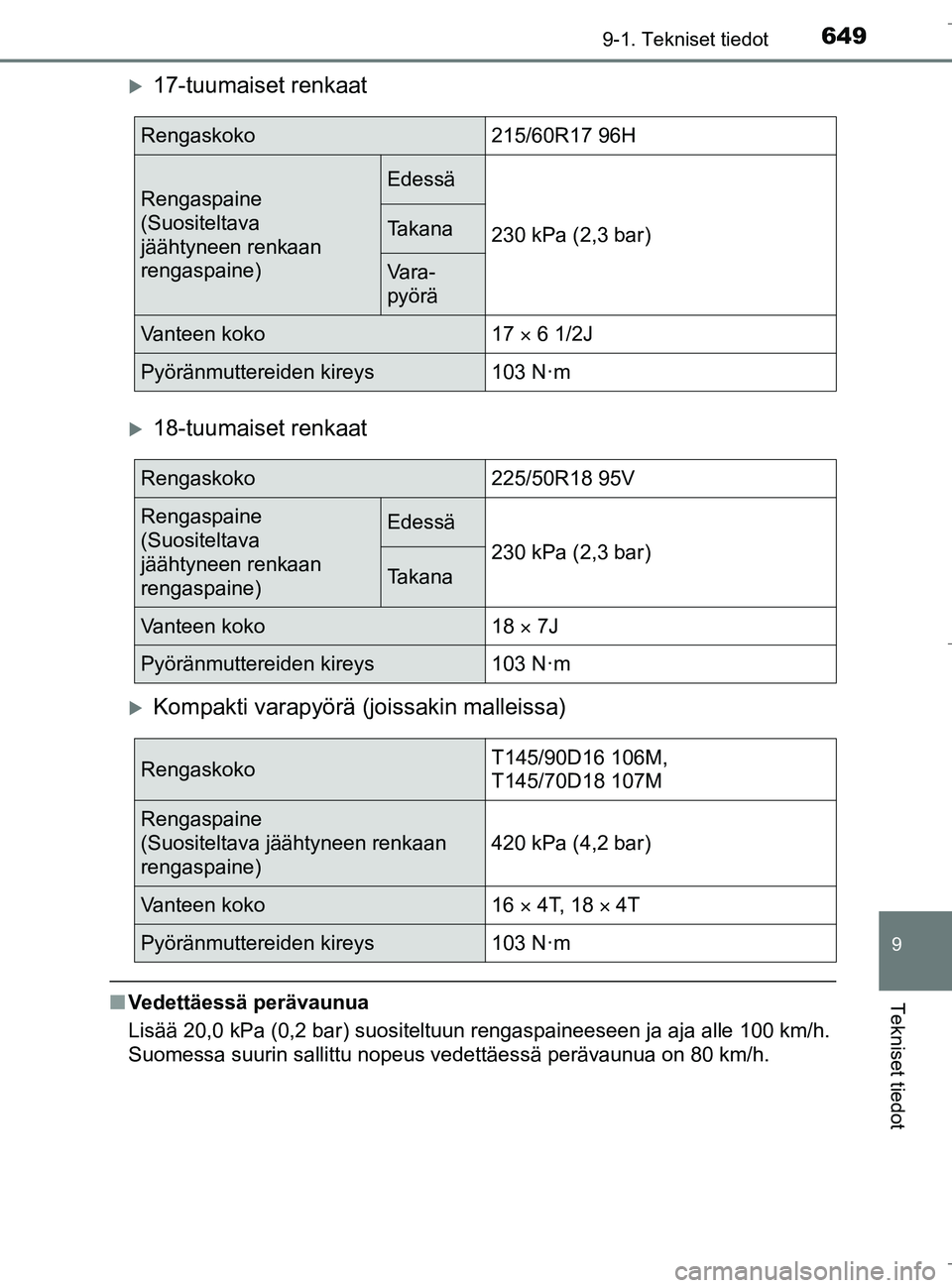

17-tuumaiset renkaat
18-tuumaiset renkaat
Kompakti varapyörä (joissakin malleissa)
nVedettäessä perävaunua
Lisää 20,0 kPa (0,2 bar) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.
Rengaskoko215/60R17 96H
Rengaspaine
(Suositeltava
jäähtyneen renkaan
rengaspaine)Edessä
230 kPa (2,3 bar)Takana
Va r a -
pyörä
Vanteen koko17  6 1/2J
Pyöränmuttereiden kireys103 N·m
Rengaskoko225/50R18 95V
Rengaspaine
(Suositeltava
jäähtyneen renkaan
rengaspaine)Edessä
230 kPa (2,3 bar)
Takana
Vanteen koko18  7J
Pyöränmuttereiden kireys103 N·m
RengaskokoT145/90D16 106M,
T145/70D18 107M
Rengaspaine
(Suositeltava jäähtyneen renkaan
rengaspaine)
420 kPa (4,2 bar)
Vanteen koko16  4T, 18  4T
Pyöränmuttereiden kireys103 N·m
OM10538FI.book Page 649 Monday, January 23, 2017 11:23 AM

6509-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10538FI

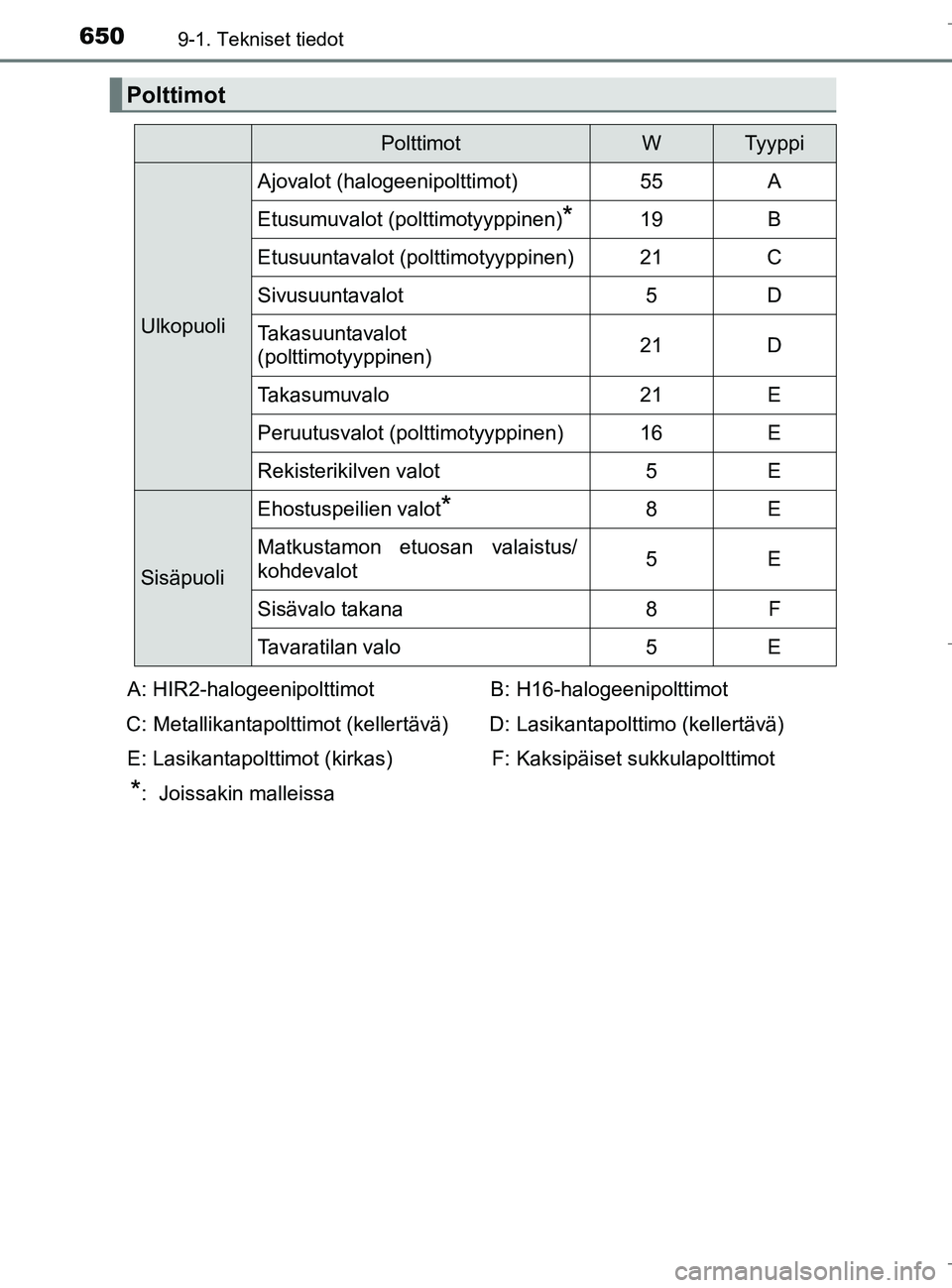

Polttimot
PolttimotWTy y p pi
Ulkopuoli
Ajovalot (halogeenipolttimot)55A
Etusumuvalot (polttimotyyppinen)*19B
Etusuuntavalot (polttimotyyppinen)21C
Sivusuuntavalot5D
Takasuuntavalot
(polttimotyyppinen)21D
Takasumuvalo21E
Peruutusvalot (polttimotyyppinen)16E
Rekisterikilven valot5E
Sisäpuoli
Ehostuspeilien valot*8E
Matkustamon etuosan valaistus/
kohdevalot5E
Sisävalo takana8F
Tavaratilan valo5E
A: HIR2-halogeenipolttimot
C: Metallikantapolttimot (kellertävä) E: Lasikantapolttimot (kirkas)
*: Joissakin malleissa B: H16-halogeenipolttimot
D: Lasikantapolttimo (kellertävä) F: Kaksipäiset sukkulapolttimot
OM10538FI.book Page 650 Monday, January 23, 2017 11:23 AM
