TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

6307-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

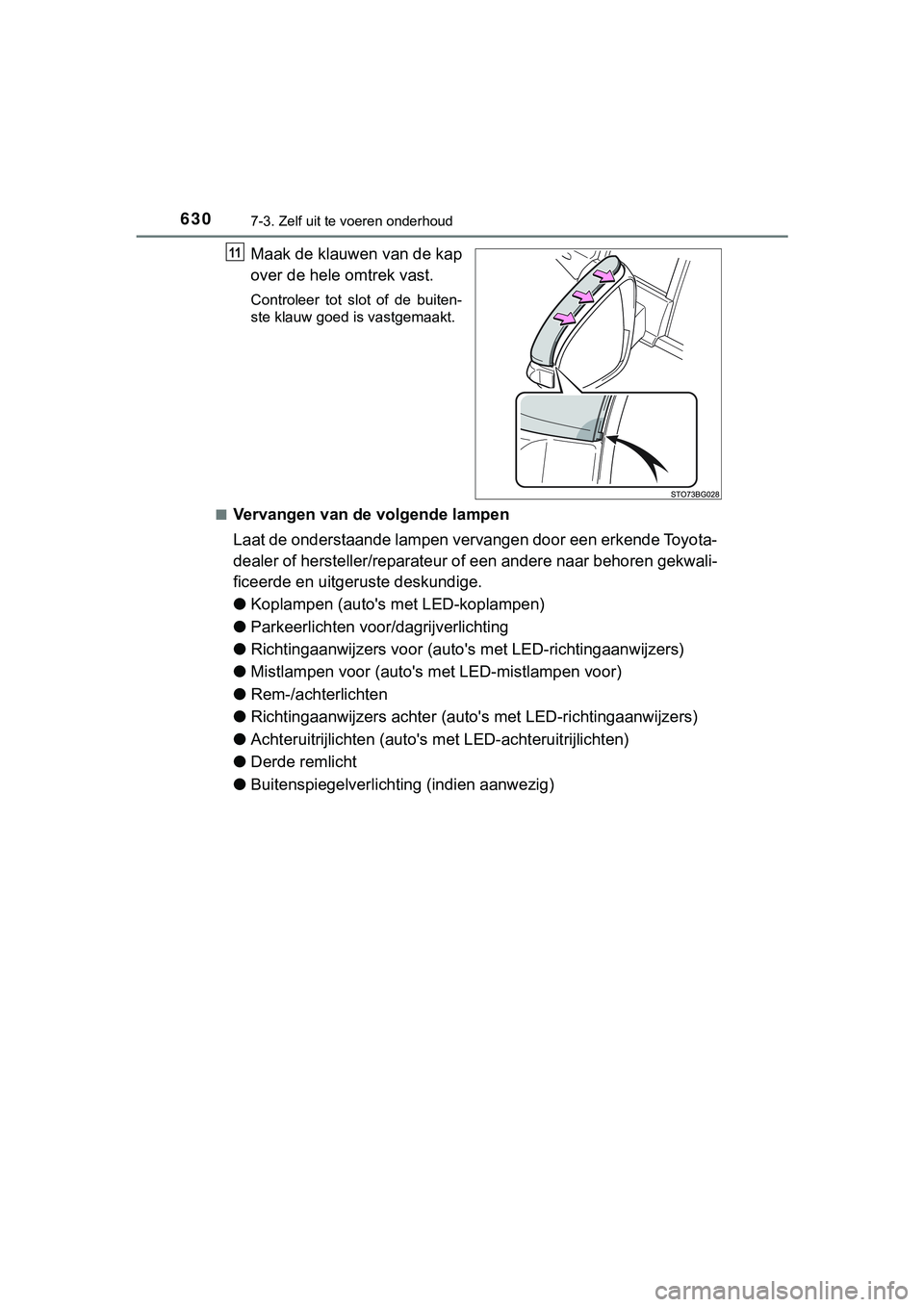

Maak de klauwen van de kap
over de hele omtrek vast.
Controleer tot slot of de buiten-
ste klauw goed is vastgemaakt.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met LED-richtingaanwijzers)
● Mistlampen voor (auto's met LED-mistlampen voor)
● Rem-/achterlichten
● Richtingaanwijzers achter (auto's met LED-richtingaanwijzers)
● Achteruitrijlichten (auto's met LED-achteruitrijlichten)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
11
C-HR_HV_OM_Europe_OM10576E.b ook Page 630 Thursday, March 15, 2018 4:01 PM

6317-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E
7
Onderhoud en verzorging

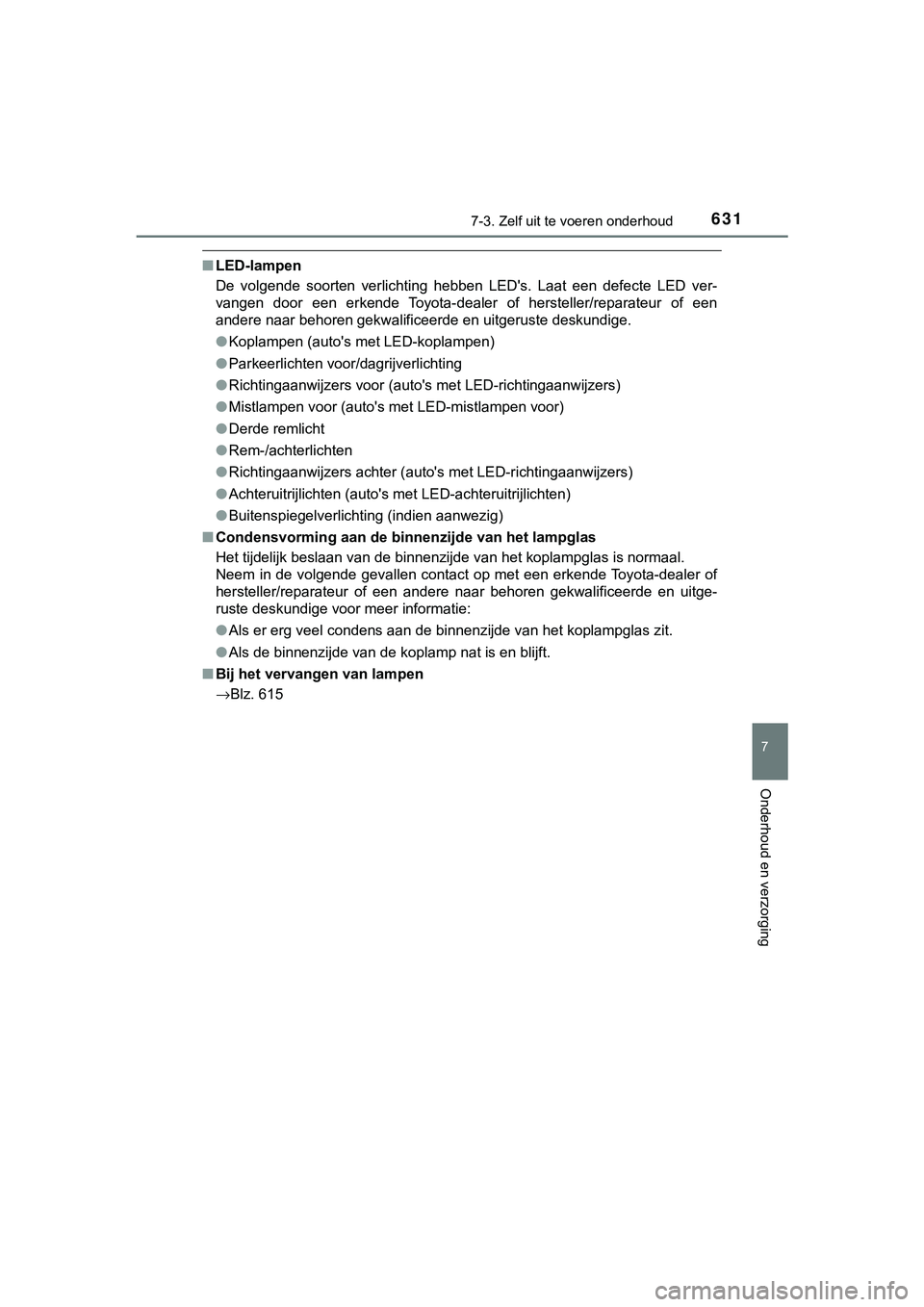

■LED-lampen
De volgende soorten verlichting hebben LED's. Laat een defecte LED ver-
vangen door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met LED-richtingaanwijzers)
● Mistlampen voor (auto's met LED-mistlampen voor)
● Derde remlicht
● Rem-/achterlichten
● Richtingaanwijzers achter (auto's met LED-richtingaanwijzers)
● Achteruitrijlichten (auto's met LED-achteruitrijlichten)
● Buitenspiegelverlichting (indien aanwezig)
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 615
C-HR_HV_OM_Europe_OM10576E.b ook Page 631 Thursday, March 15, 2018 4:01 PM

6327-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10576E

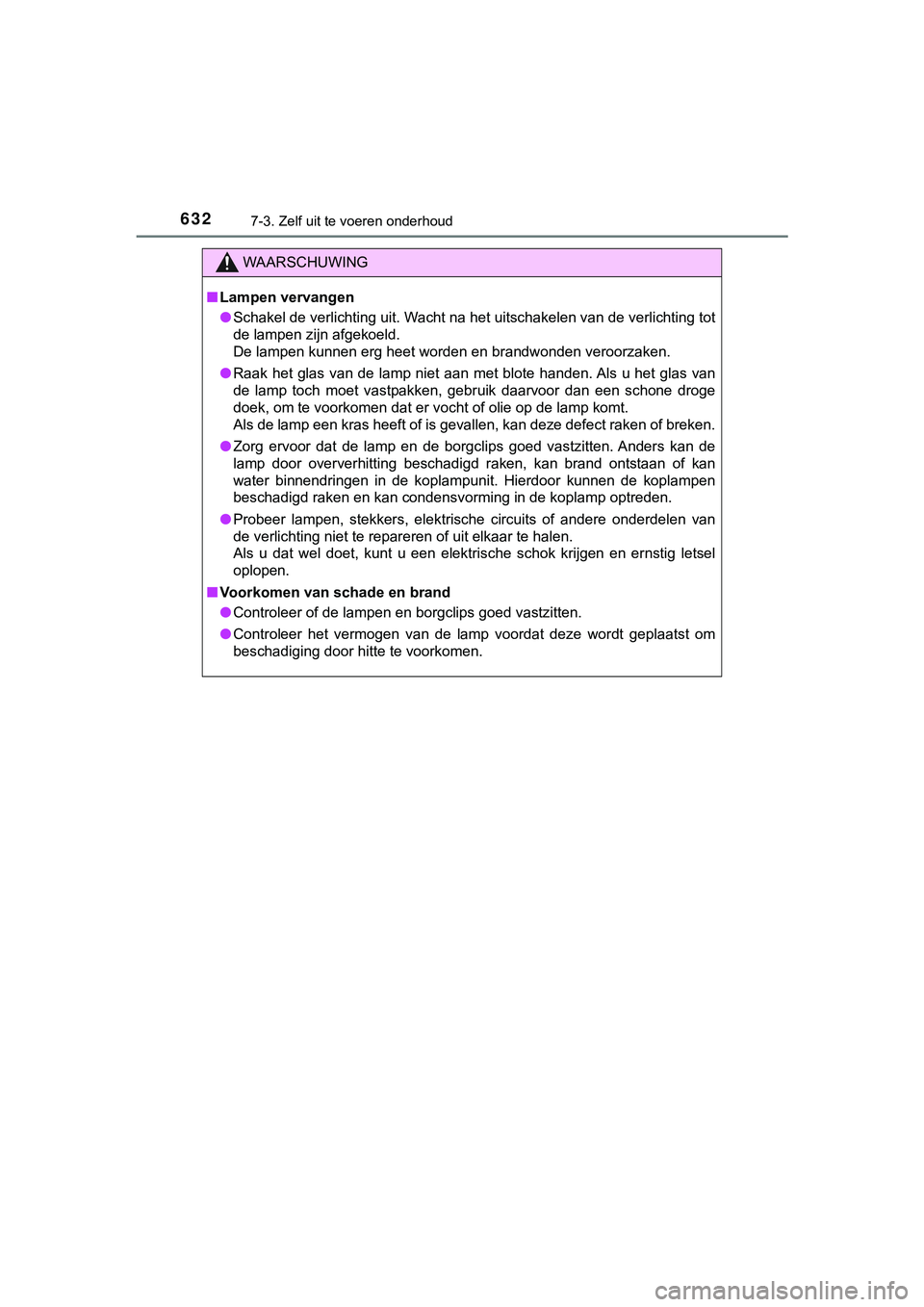

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de ve rlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 632 Thursday, March 15, 2018 4:01 PM

633

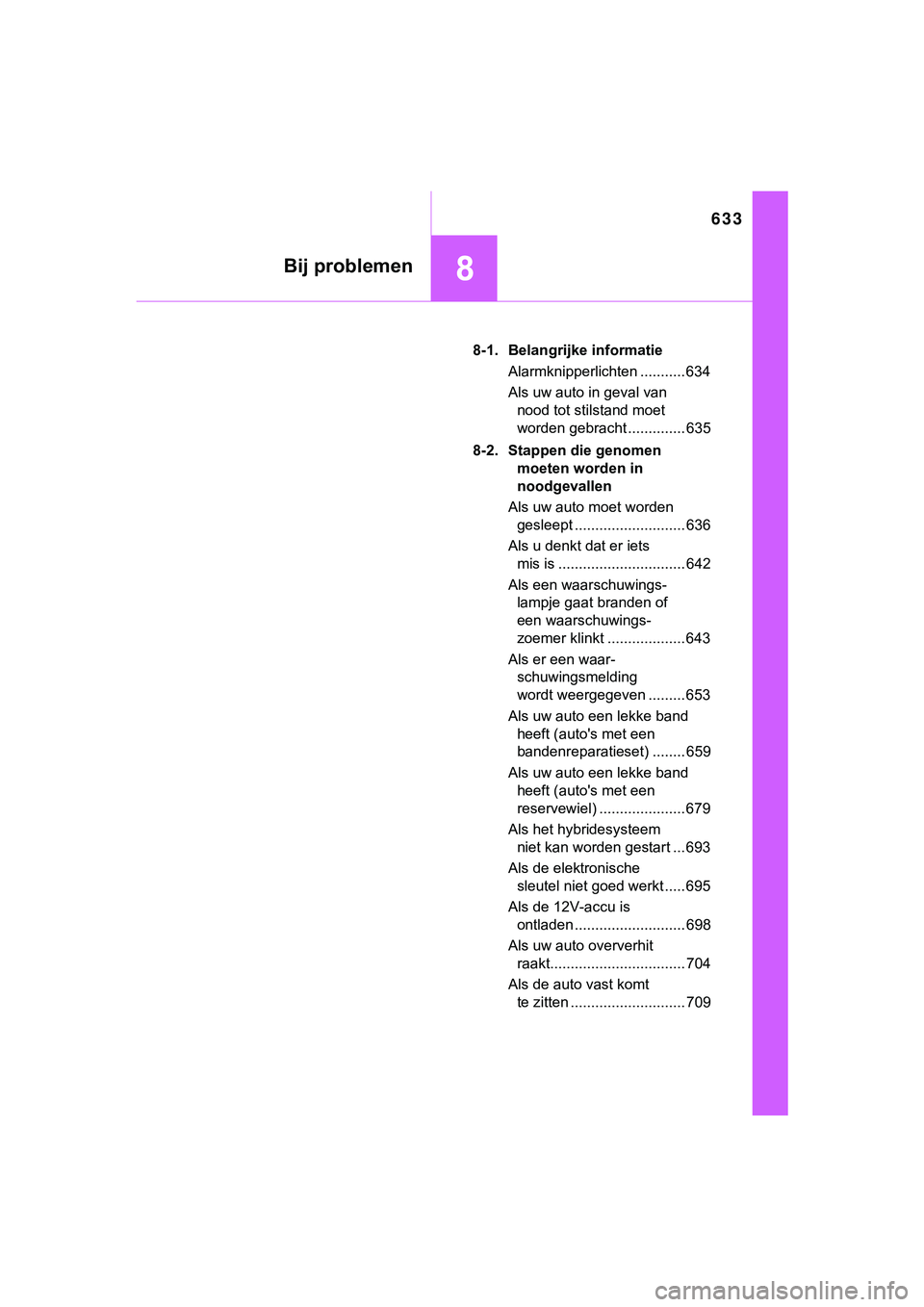

8Bij problemen
C-HR_HV_OM_Europe_OM10576E8-1. Belangrijke informatie
Alarmknipperlichten ........... 634
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 635
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 636
Als u denkt dat er iets mis is ............................... 642
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 643
Als er een waar- schuwingsmelding
wordt weergegeven ......... 653
Als uw auto een lekke band heeft (auto's met een
bandenreparatieset) ........ 659
Als uw auto een lekke band heeft (auto's met een
reservewiel) ..................... 679
Als het hybridesysteem niet kan worden gestart ... 693
Als de elektronische sleutel niet goed werkt ..... 695
Als de 12V-accu is ontladen ........................... 698
Als uw auto oververhit raakt................................. 704
Als de auto vast komt te zitten ............................ 709
C-HR_HV_OM_Europe_OM10576E.b ook Page 633 Thursday, March 15, 2018 4:01 PM

6348-1. Belangrijke informatie
C-HR_HV_OM_Europe_OM10576E

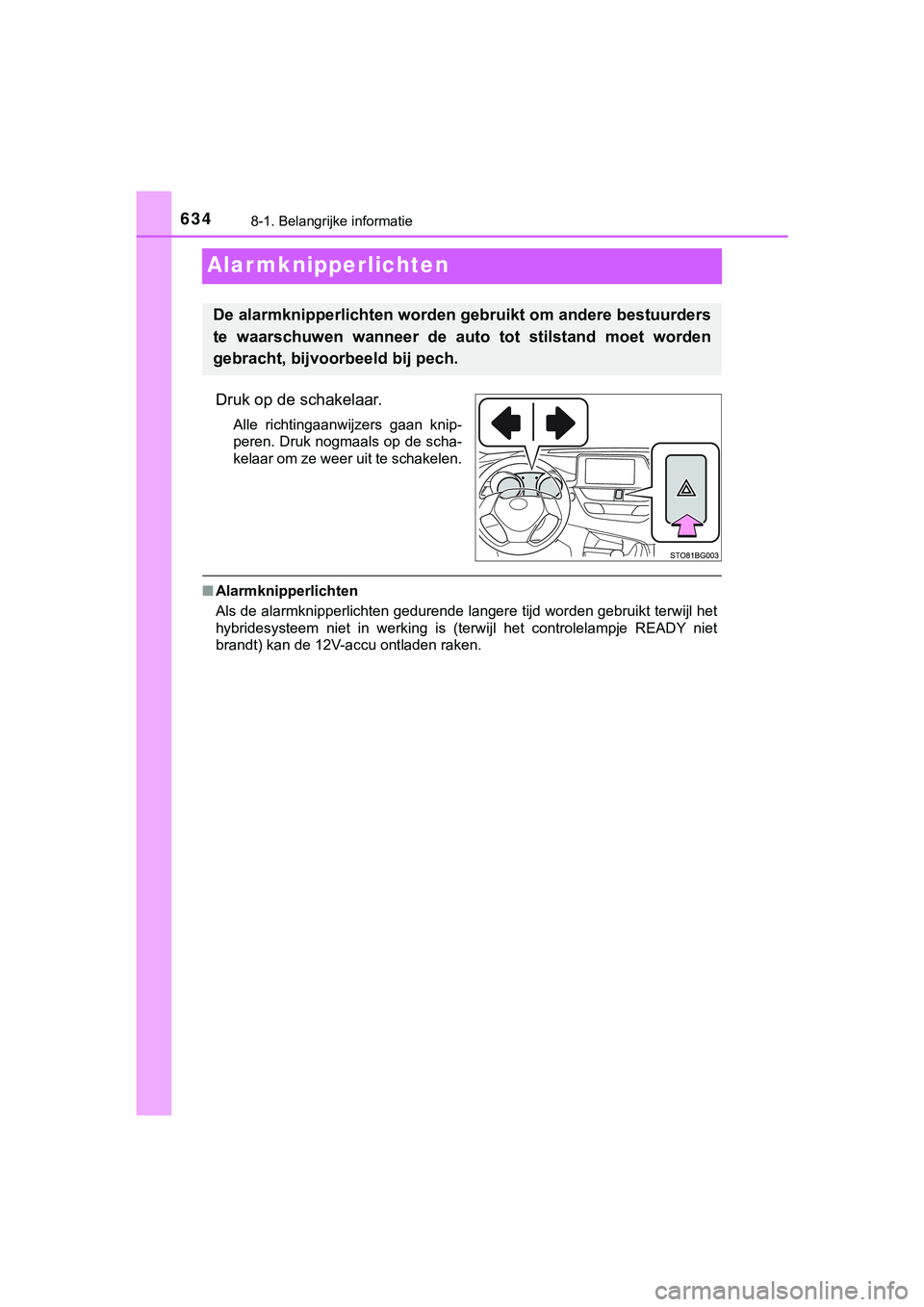

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren. Druk nogmaals op de scha-
kelaar om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje R EADY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de au to tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
C-HR_HV_OM_Europe_OM10576E.b ook Page 634 Thursday, March 15, 2018 4:01 PM

6358-1. Belangrijke informatie
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

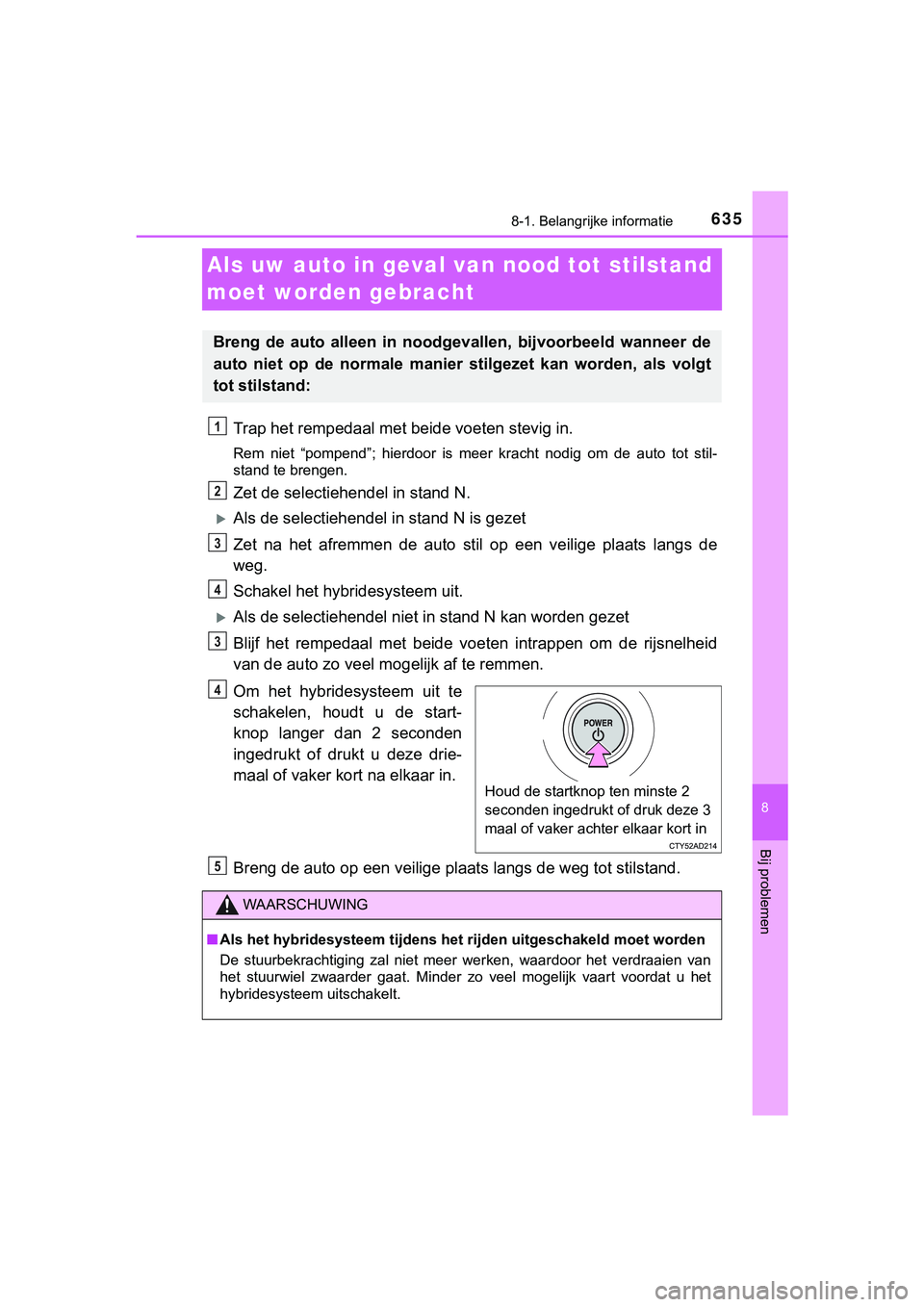

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de start-
knop langer dan 2 seconden
ingedrukt of drukt u deze drie-
maal of vaker kort na elkaar in.
Breng de auto op een veilige pl aats langs de weg tot stilstand.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Houd de startknop ten minste 2
seconden ingedrukt of druk deze 3
maal of vaker achter elkaar kort in
4
WAARSCHUWING
■ Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van
het stuurwiel zwaarder gaat. Mi nder zo veel mogelijk vaart voor dat u het
hybridesysteem uitschakelt.
5
C-HR_HV_OM_Europe_OM10576E.b ook Page 635 Thursday, March 15, 2018 4:01 PM

6368-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

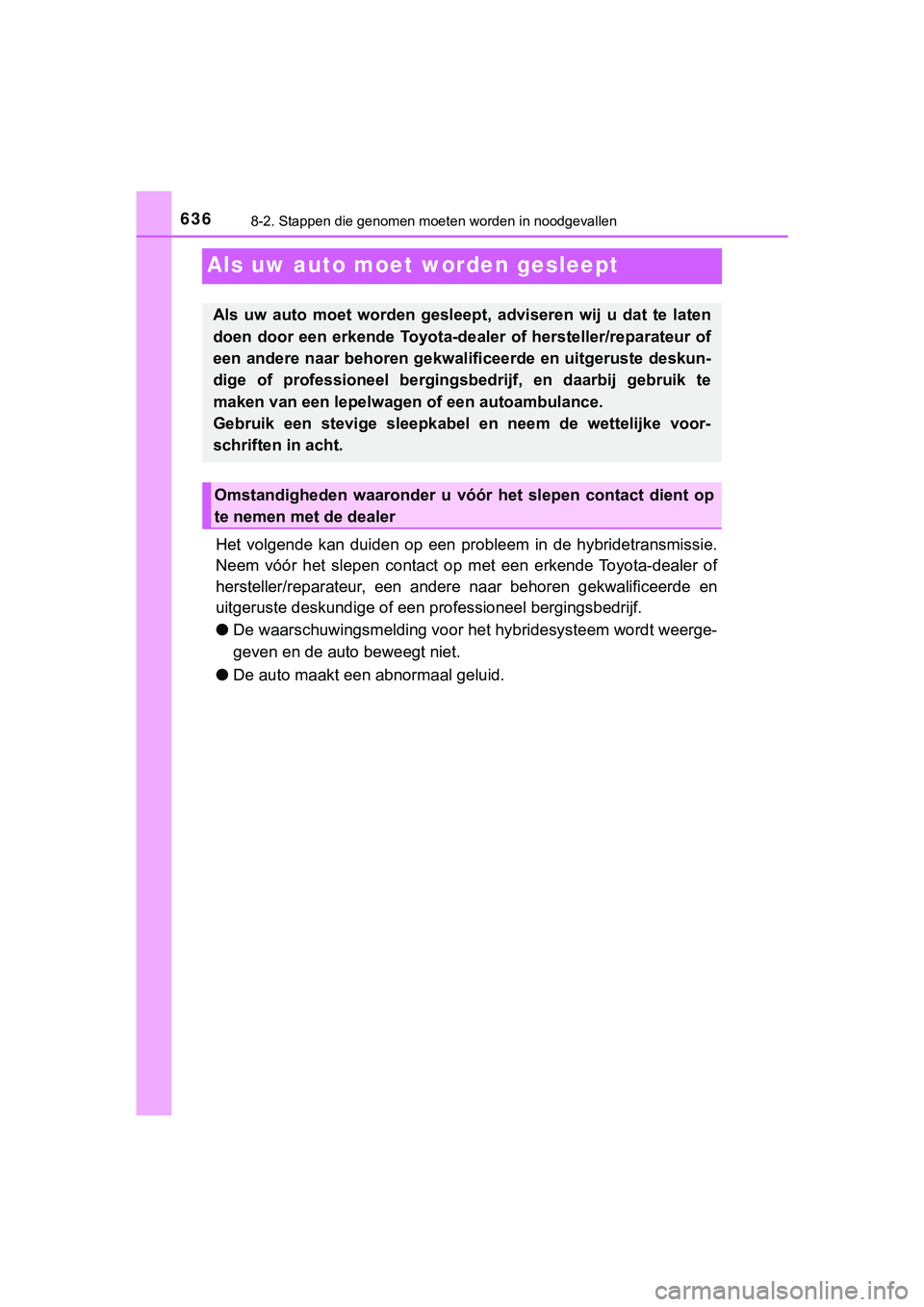

Als uw auto moet worden gesleept
Het volgende kan duiden op een pr obleem in de hybridetransmissie.
Neem vóór het slepen contact op met een erkende Toyota-dealer o f
hersteller/reparateur, een andere naar behoren gekwalificeerde en
uitgeruste deskundige of een professioneel bergingsbedrijf.
● De waarschuwingsmelding voor het hybridesysteem wordt weerge-
geven en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-deal er of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
C-HR_HV_OM_Europe_OM10576E.b ook Page 636 Thursday, March 15, 2018 4:01 PM

6378-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

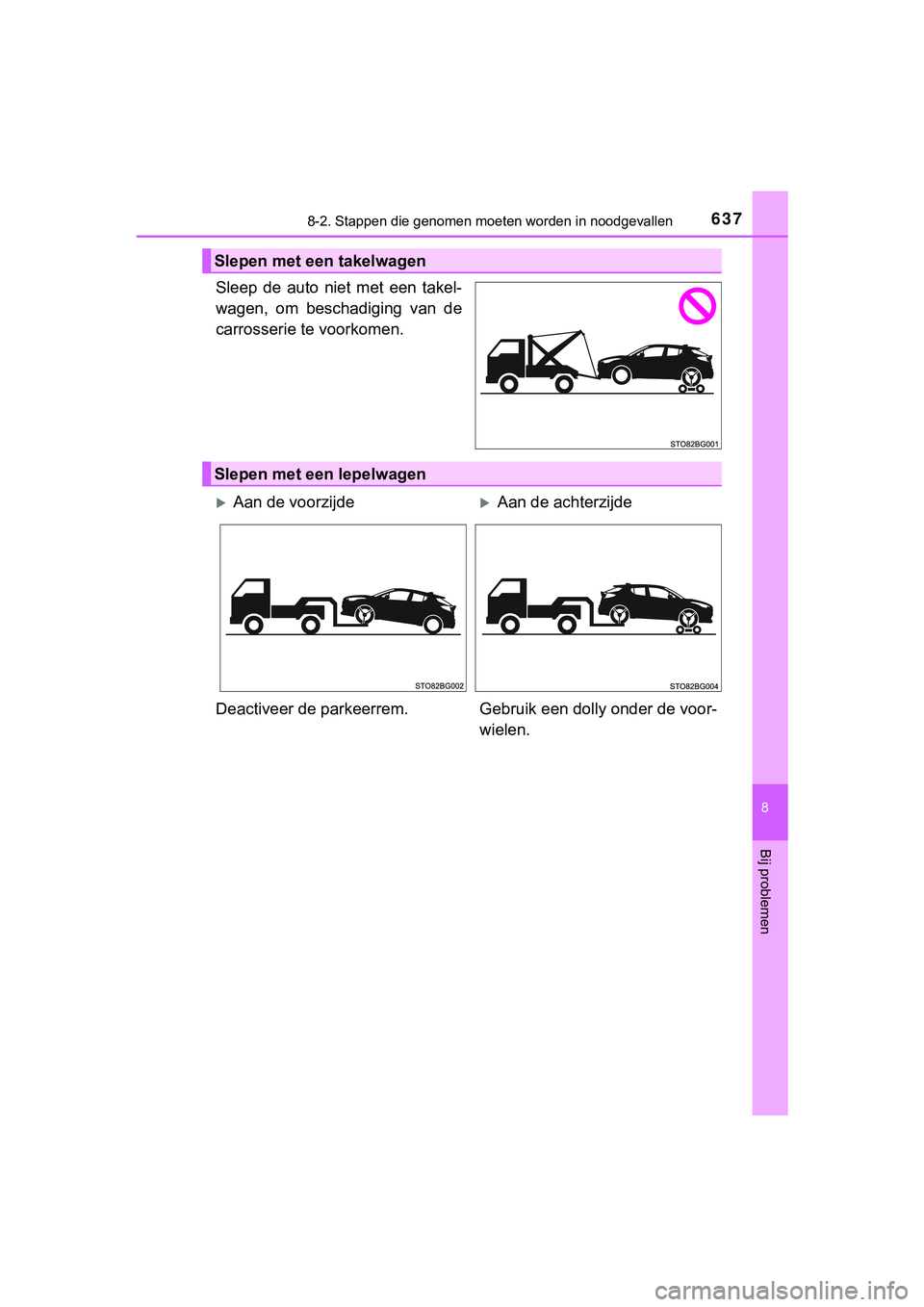

Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Slepen met een takelwagen
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voor- wielen.
C-HR_HV_OM_Europe_OM10576E.book Page 637 Thursday, March 15, 2018 4:01 PM

6388-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

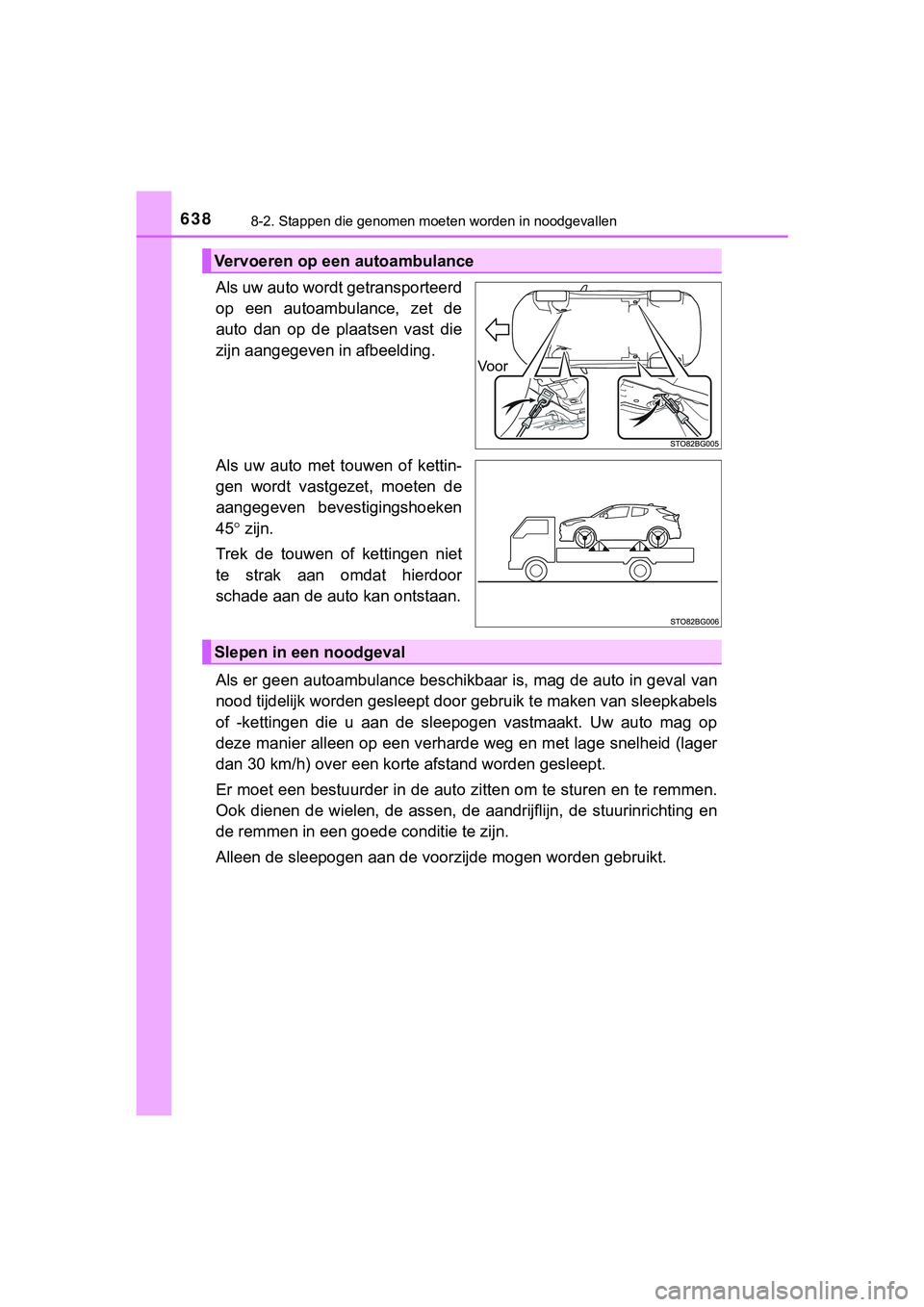

Als uw auto wordt getransporteerd
op een autoambulance, zet de
auto dan op de plaatsen vast die
zijn aangegeven in afbeelding.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30 km/h) over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Alleen de sleepogen a an de voorzijde mogen worden gebruikt.
Vervoeren op een autoambulance
Voor
Slepen in een noodgeval
C-HR_HV_OM_Europe_OM10576E.b ook Page 638 Thursday, March 15, 2018 4:01 PM

6398-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

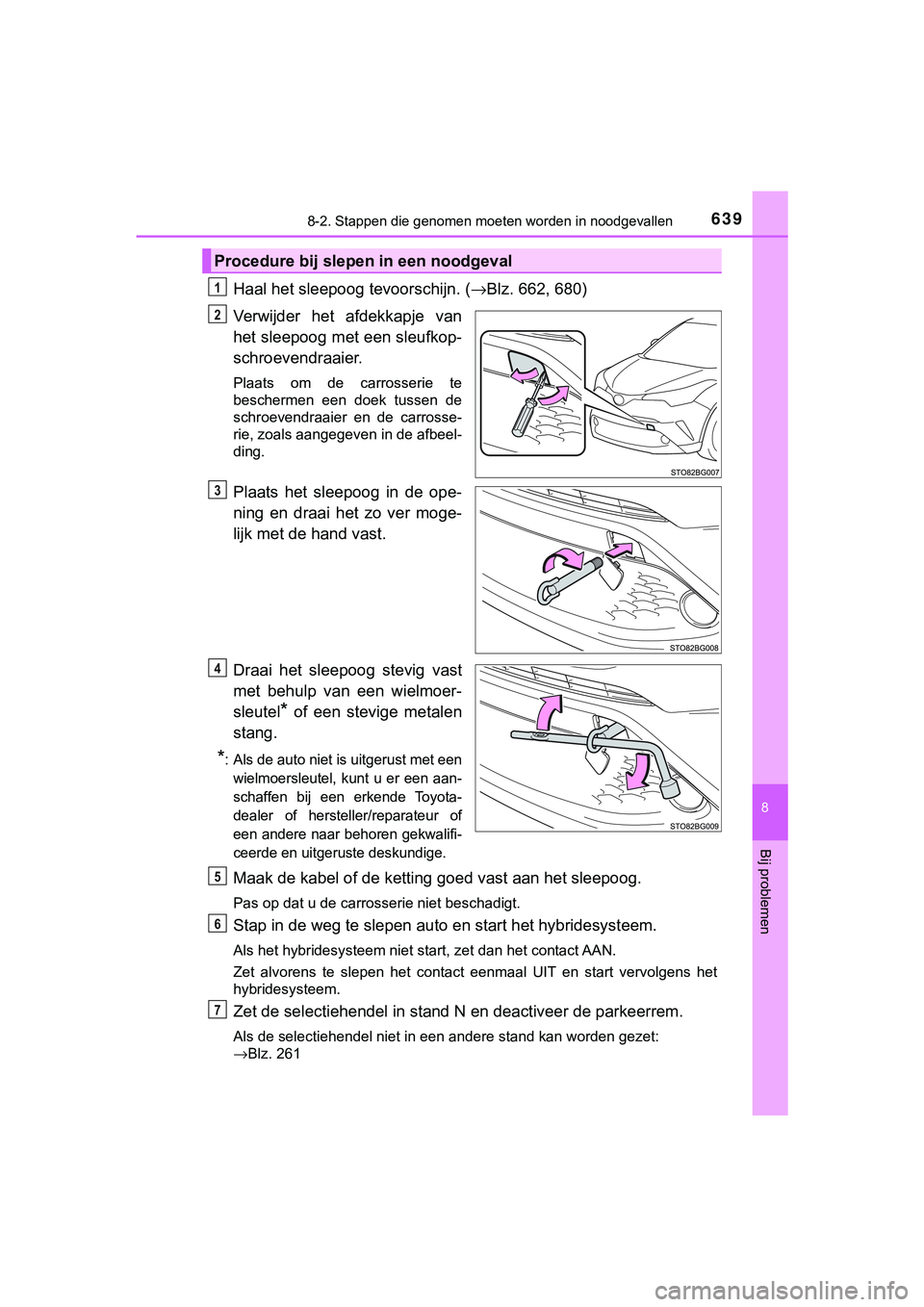

Haal het sleepoog tevoorschijn. ( →Blz. 662, 680)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u er een aan-
schaffen bij een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet alvorens te slepen het contact eenmaal UIT en start vervolgens het
hybridesysteem.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→Blz. 261
Procedure bij slep en in een noodgeval
1
2
3
4
5
6
7
