TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

6408-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

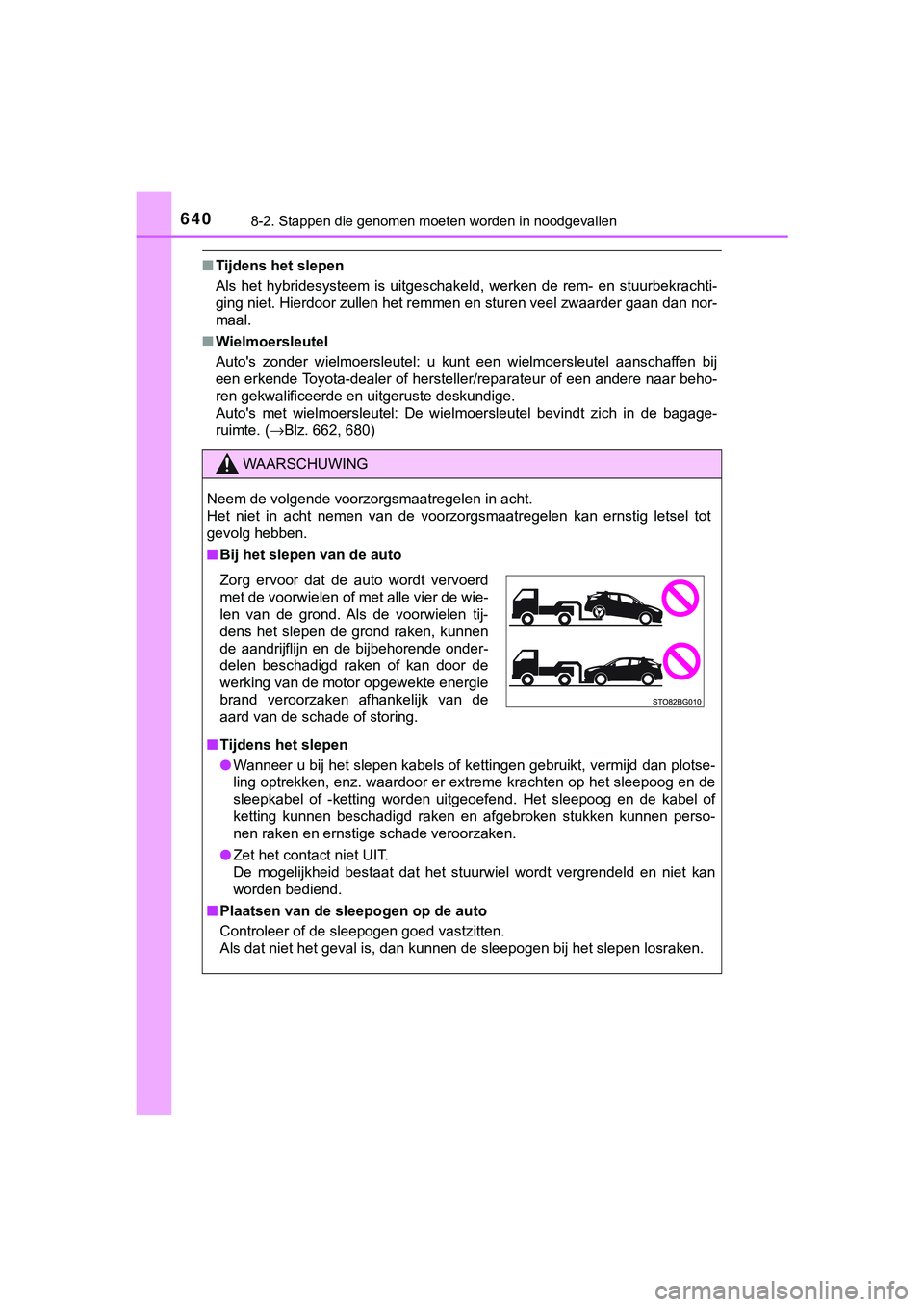

■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel
Auto's zonder wielmoersleutel: u kunt een wielmoersleutel aansc haffen bij
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( →Blz. 662, 680)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
C-HR_HV_OM_Europe_OM10576E.b ook Page 640 Thursday, March 15, 2018 4:01 PM

6418-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

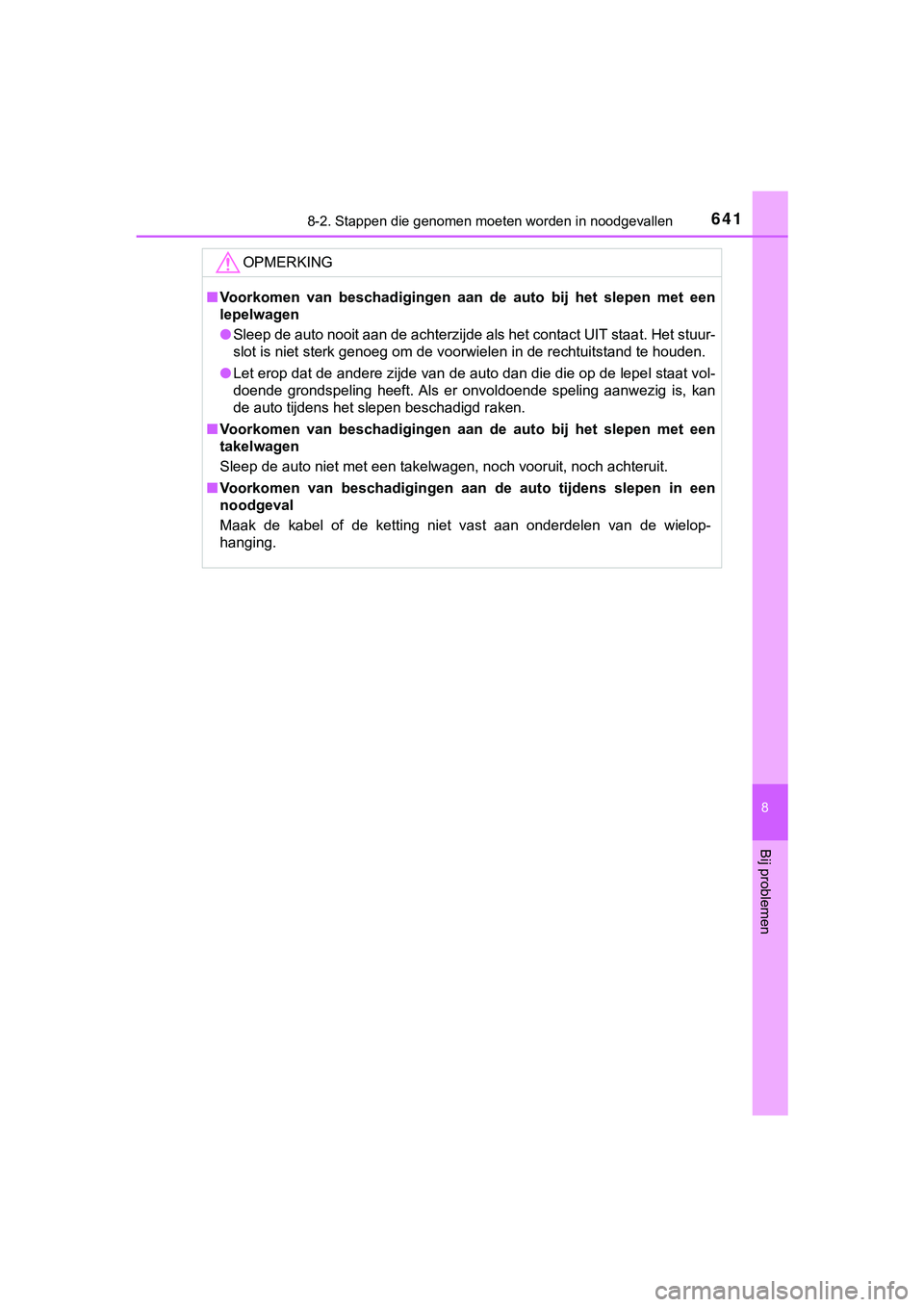

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staa t. Het stuur-
slot is niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepe l staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
C-HR_HV_OM_Europe_OM10576E.b ook Page 641 Thursday, March 15, 2018 4:01 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

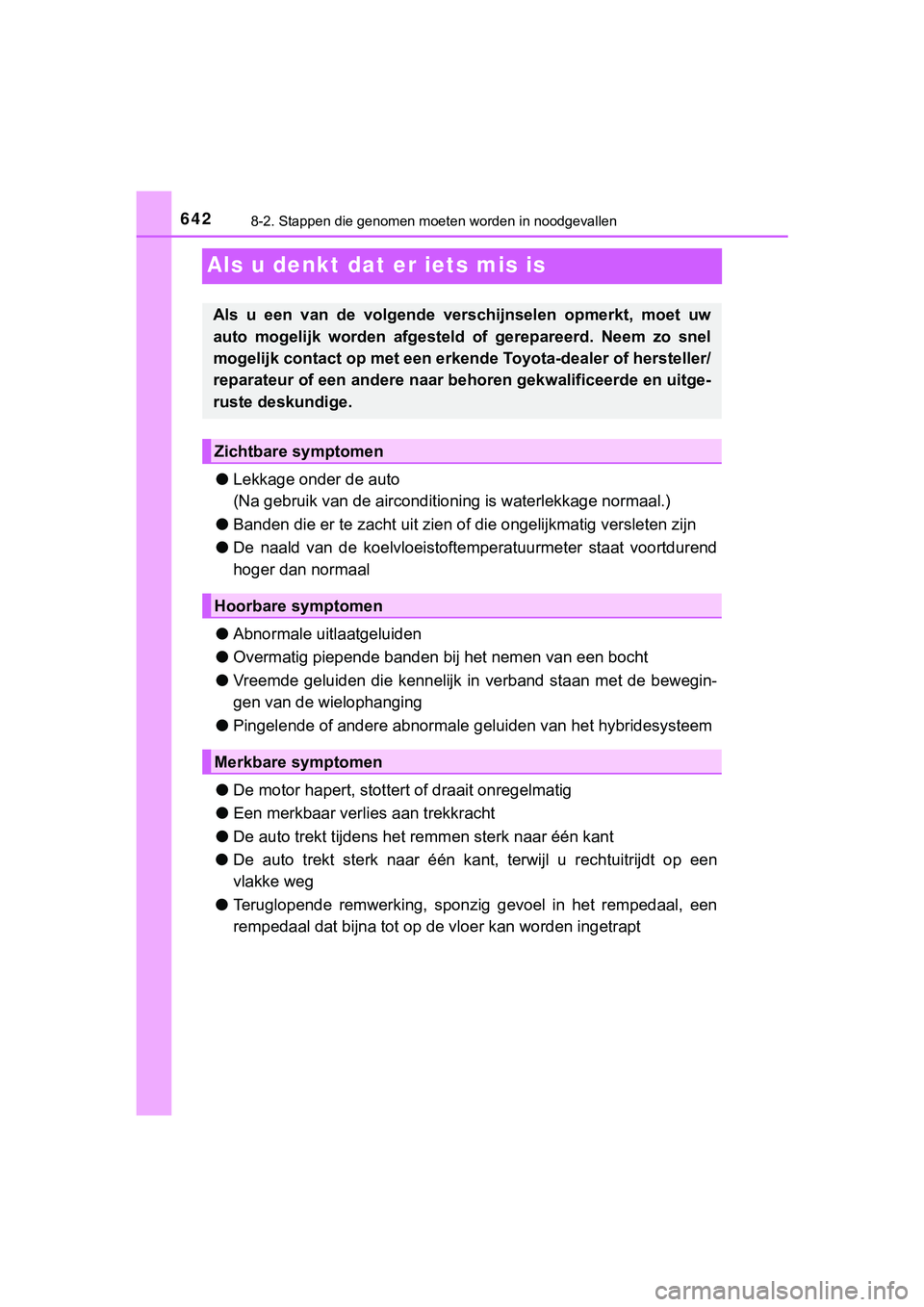

Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioni ng is waterlekkage normaal.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kant, terwijl u rechtuitrijdt op e en
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar be horen gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
C-HR_HV_OM_Europe_OM10576E.b ook Page 642 Thursday, March 15, 2018 4:01 PM

6438-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

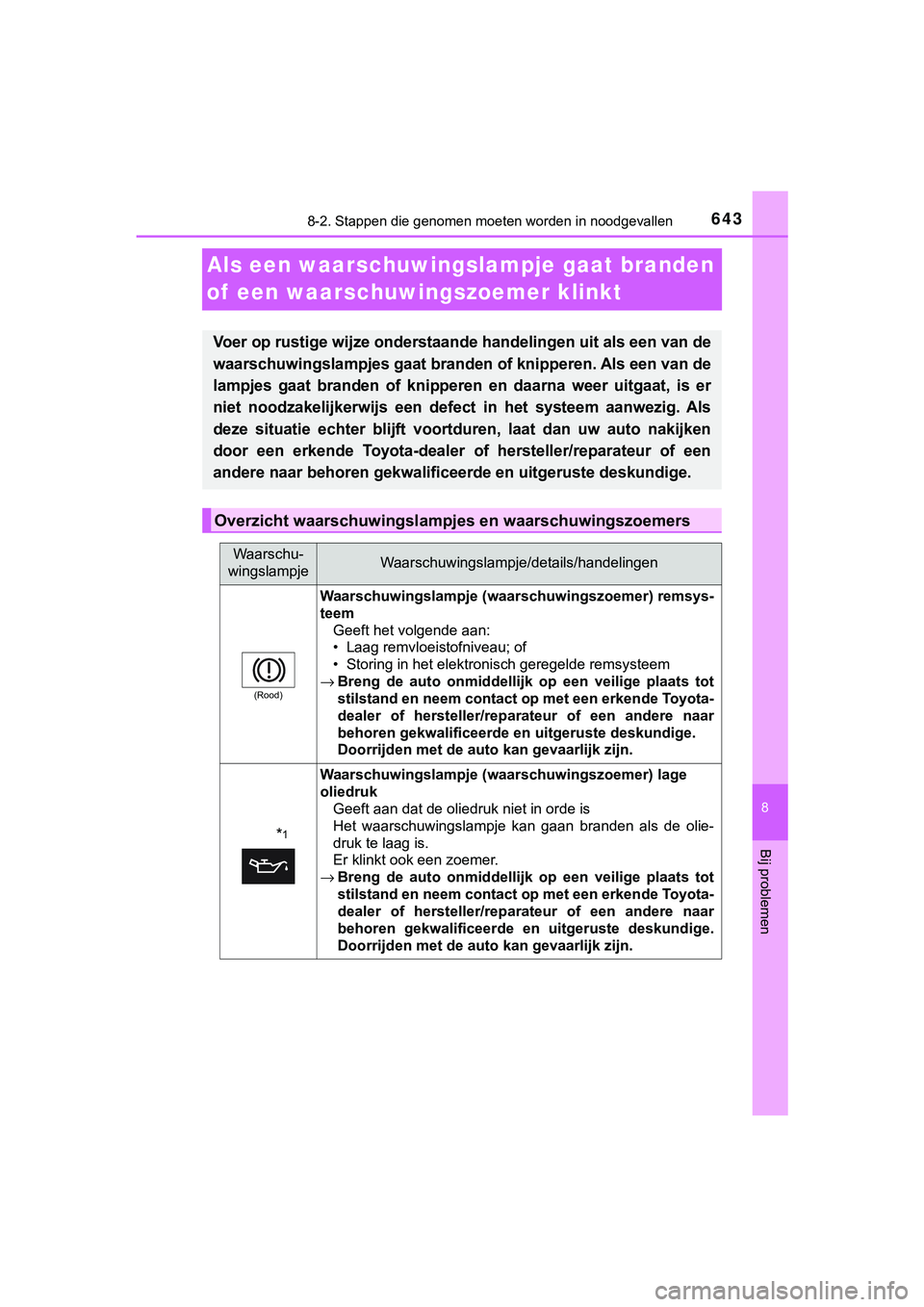

Als een waarschuwingslampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaan de handelingen uit als een van de
waarschuwingslampjes gaat branden of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er
niet noodzakelijkerwijs een defect in het systeem aanwezig. Als
deze situatie echter blijft voortduren, laat dan uw auto nakijk en
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificee rde en uitgeruste deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) remsys-
teem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Storing in het elektronisch geregelde remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact o p met een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarschuwingszoemer) lage
oliedruk
Geeft aan dat de oliedruk niet in orde is
Het waarschuwingslampje kan gaan branden als de olie-
druk te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact o p met een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
C-HR_HV_OM_Europe_OM10576E.b ook Page 643 Thursday, March 15, 2018 4:01 PM

6448-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
*1

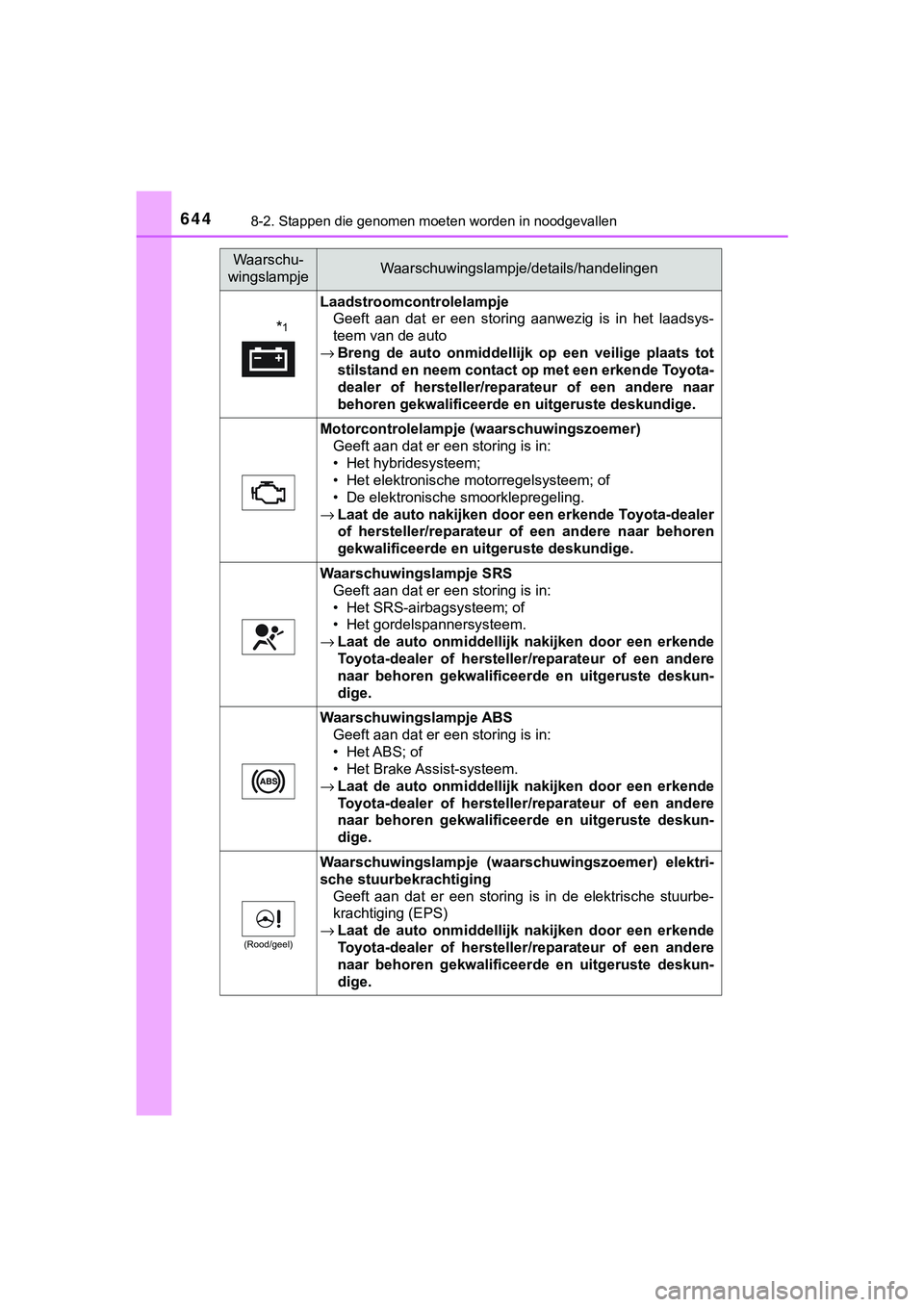

Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact o p met een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Motorcontrolelampje ( waarschuwingszoemer)
Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling.
→ Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje SRS Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Rood/geel)
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 644 Thursday, March 15, 2018 4:01 PM

6458-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

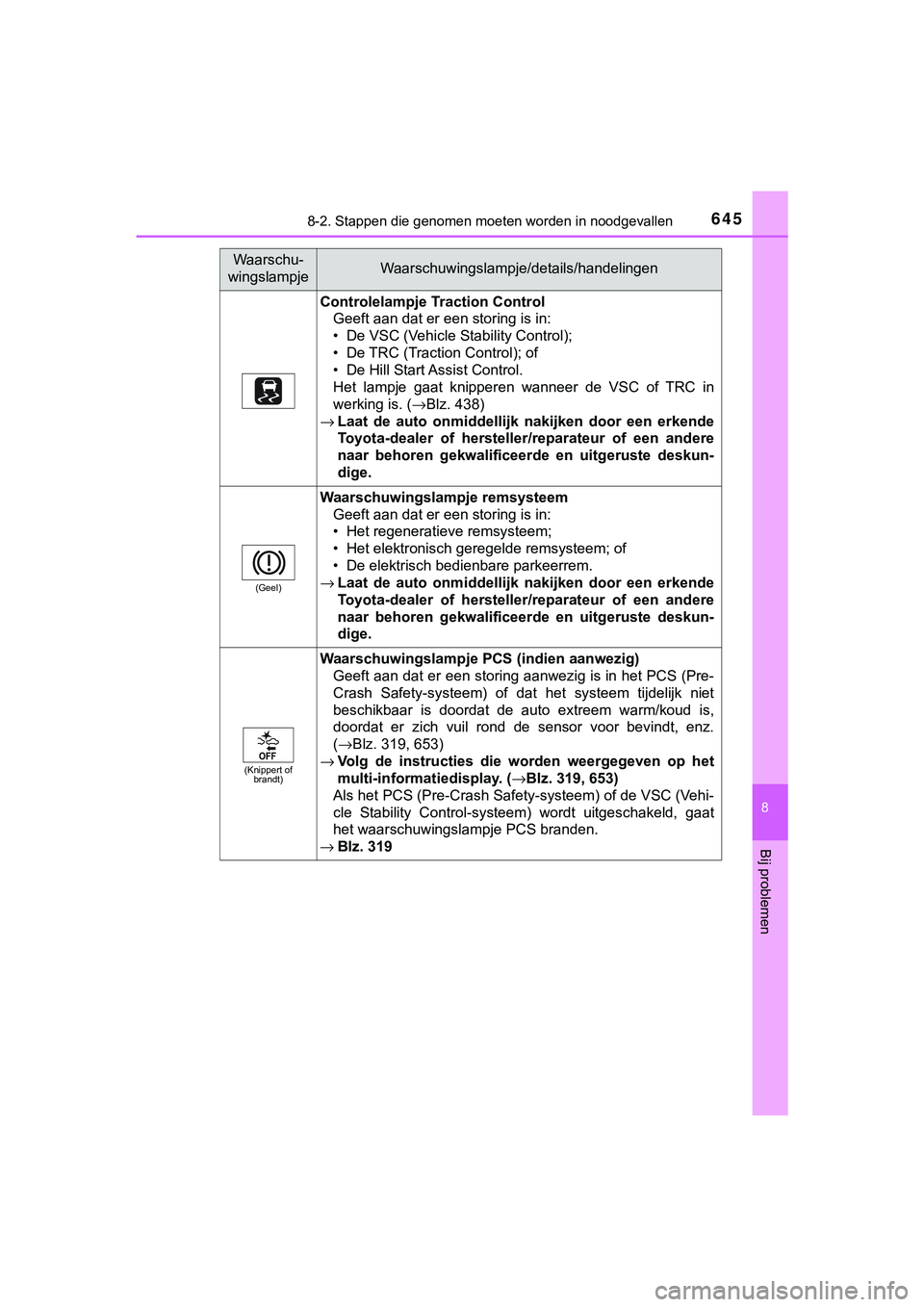

Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control); of
• De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC of TRC in
werking is. ( →Blz. 438)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem;
• Het elektronisch geregelde remsysteem; of
• De elektrisch bedienbare parkeerrem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Knippert of
brandt)
Waarschuwingslampje PCS (indien aanwezig)
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem) of dat het systeem tijdelijk niet
beschikbaar is doordat de auto extreem warm/koud is,
doordat er zich vuil rond de sensor voor bevindt, enz.
(→Blz. 319, 653)
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 319, 653)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehi-
cle Stability Control-systeem) wordt uitgeschakeld, gaat
het waarschuwingslampje PCS branden.
→ Blz. 319
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 645 Thursday, March 15, 2018 4:01 PM

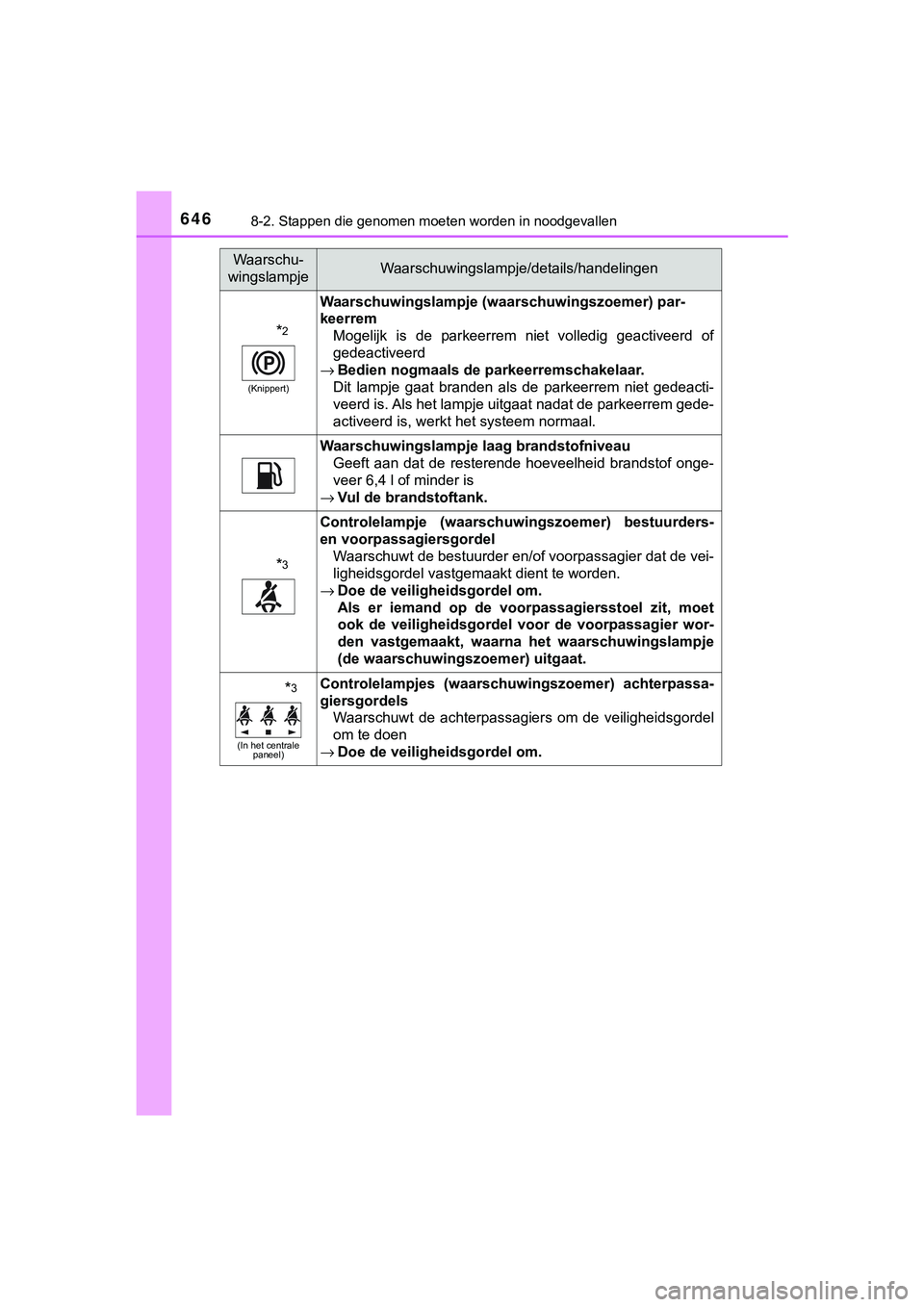

6468-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
*2
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) par-
keerrem
Mogelijk is de parkeerrem niet volledig geactiveerd of
gedeactiveerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gede-
activeerd is, werkt het systeem normaal.
Waarschuwingslampje laag brandstofniveau Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 6,4 l of minder is
→ Vul de brandstoftank.
*3
Controlelampje (waarschuwingszoemer) bestuurders-
en voorpassagiersgordel
Waarschuwt de bestuurder en/of voorpassagier dat de vei-
ligheidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, waarna het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
*3
(In het centrale
paneel)
Controlelampjes (waarschuwingszoemer) achterpassa-
giersgordels
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 646 Thursday, March 15, 2018 4:01 PM

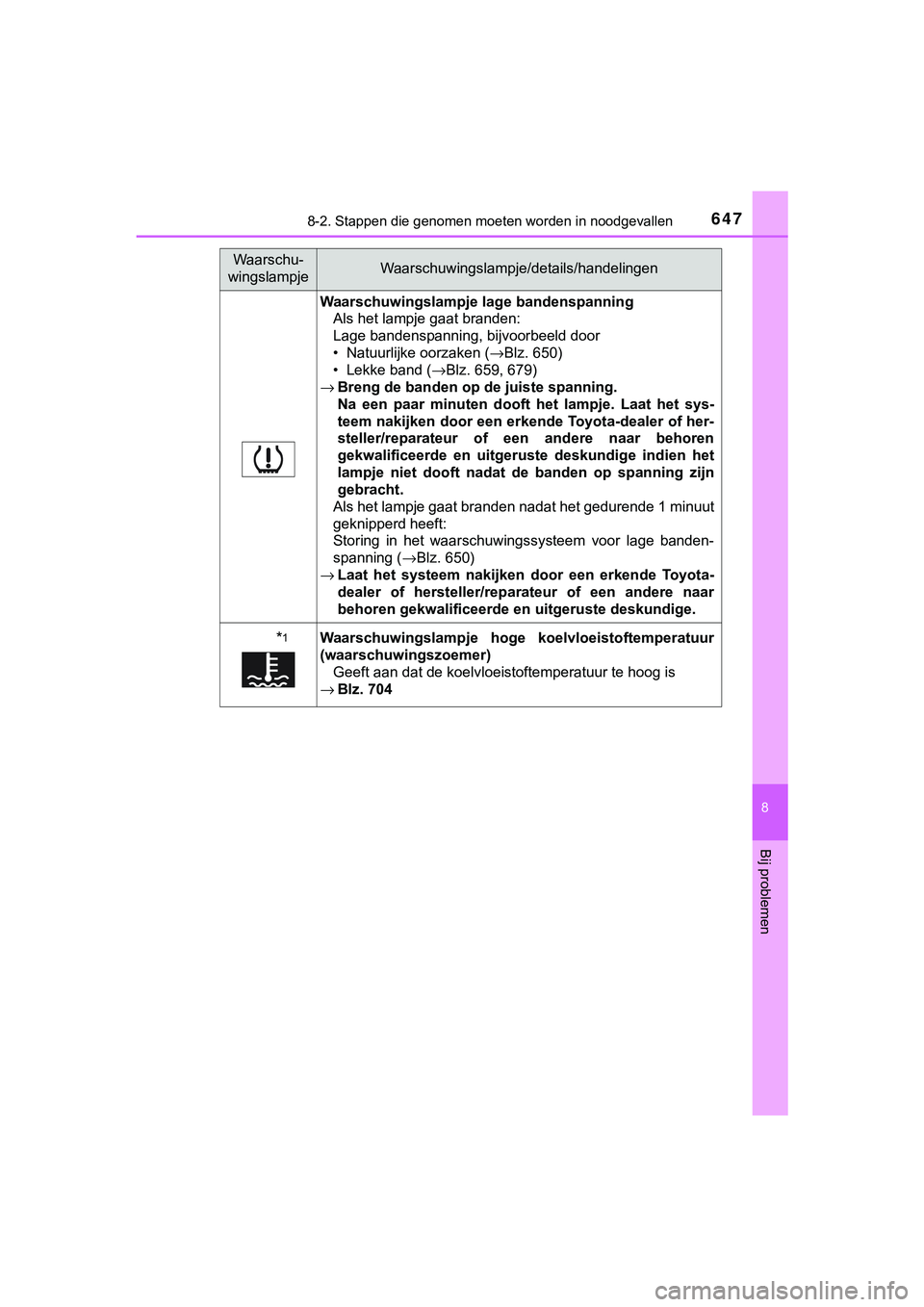

6478-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 650)
• Lekke band ( →Blz. 659, 679)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het waarschuwingssysteem voor lage banden-
spanning ( →Blz. 650)
→ Laat het systeem nakijken door een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*1Waarschuwingslampje hoge koelvloeistoftemperatuur
(waarschuwingszoemer)
Geeft aan dat de koelvloeistoftemperatuur te hoog is
→ Blz. 704
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 647 Thursday, March 15, 2018 4:01 PM

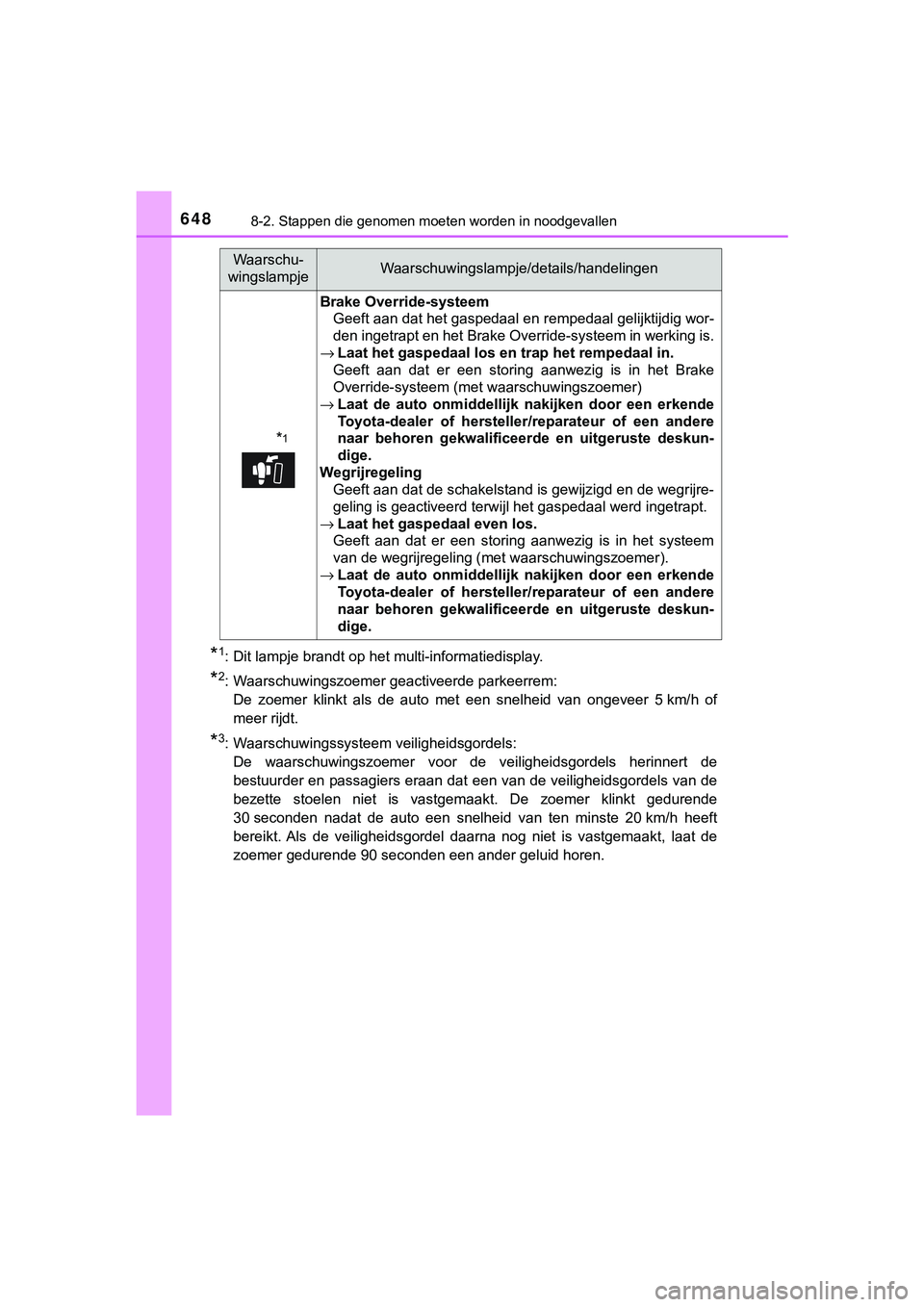

6488-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
*1: Dit lampje brandt op het multi-informatiedisplay.
*2: Waarschuwingszoemer geactiveerde parkeerrem:
De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/ h of
meer rijdt.
*3: Waarschuwingssysteem veiligheidsgordels: De waarschuwingszoemer voor de veiligheidsgordels herinnert de
bestuurder en passagiers eraan dat een van de veiligheidsgordel s van de
bezette stoelen niet is vastgemaakt. De zoemer klinkt gedurende
30 seconden nadat de auto een snelheid van ten minste 20 km/h heeft
bereikt. Als de veiligheidsgordel daarna nog niet is vastgemaak t, laat de
zoemer gedurende 90 seconden een ander geluid horen.
*1
Brake Override-systeem Geeft aan dat het gaspedaal en rempedaal gelijktijdig wor-
den ingetrapt en het Brake Override-systeem in werking is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake
Override-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wegrijregeling Geeft aan dat de schakelstand is gewijzigd en de wegrijre-
geling is geactiveerd terwijl het gaspedaal werd ingetrapt.
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in het systeem
van de wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10576E.b ook Page 648 Thursday, March 15, 2018 4:01 PM

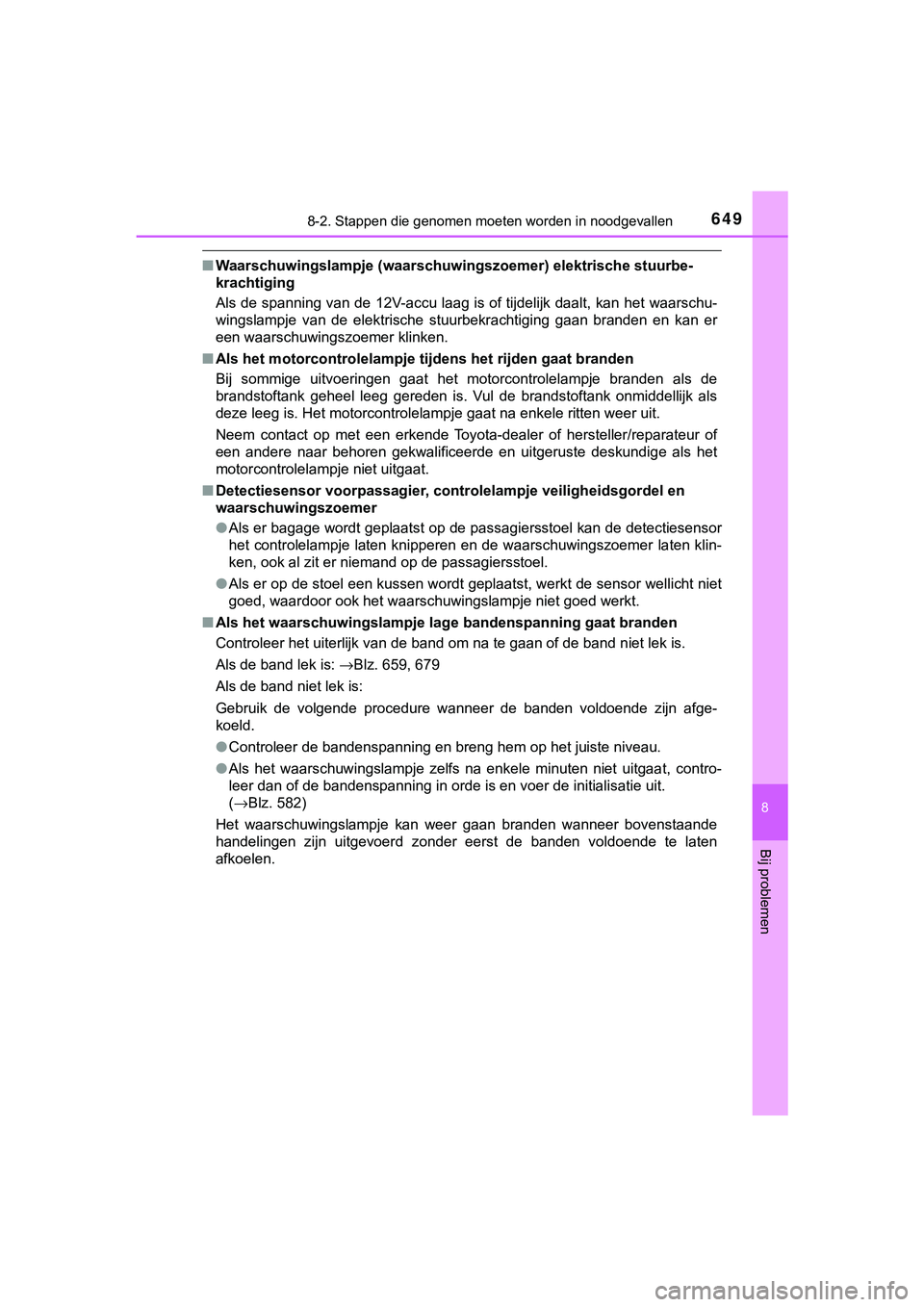

6498-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
■Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden a ls de
brandstoftank geheel leeg gereden is. Vul de brandstoftank onmi ddellijk als
deze leeg is. Het motorcontrolelampje gaat na enkele ritten wee r uit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als het
motorcontrolelampje niet uitgaat.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 659, 679
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 582)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 649 Thursday, March 15, 2018 4:01 PM
