TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

6608-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

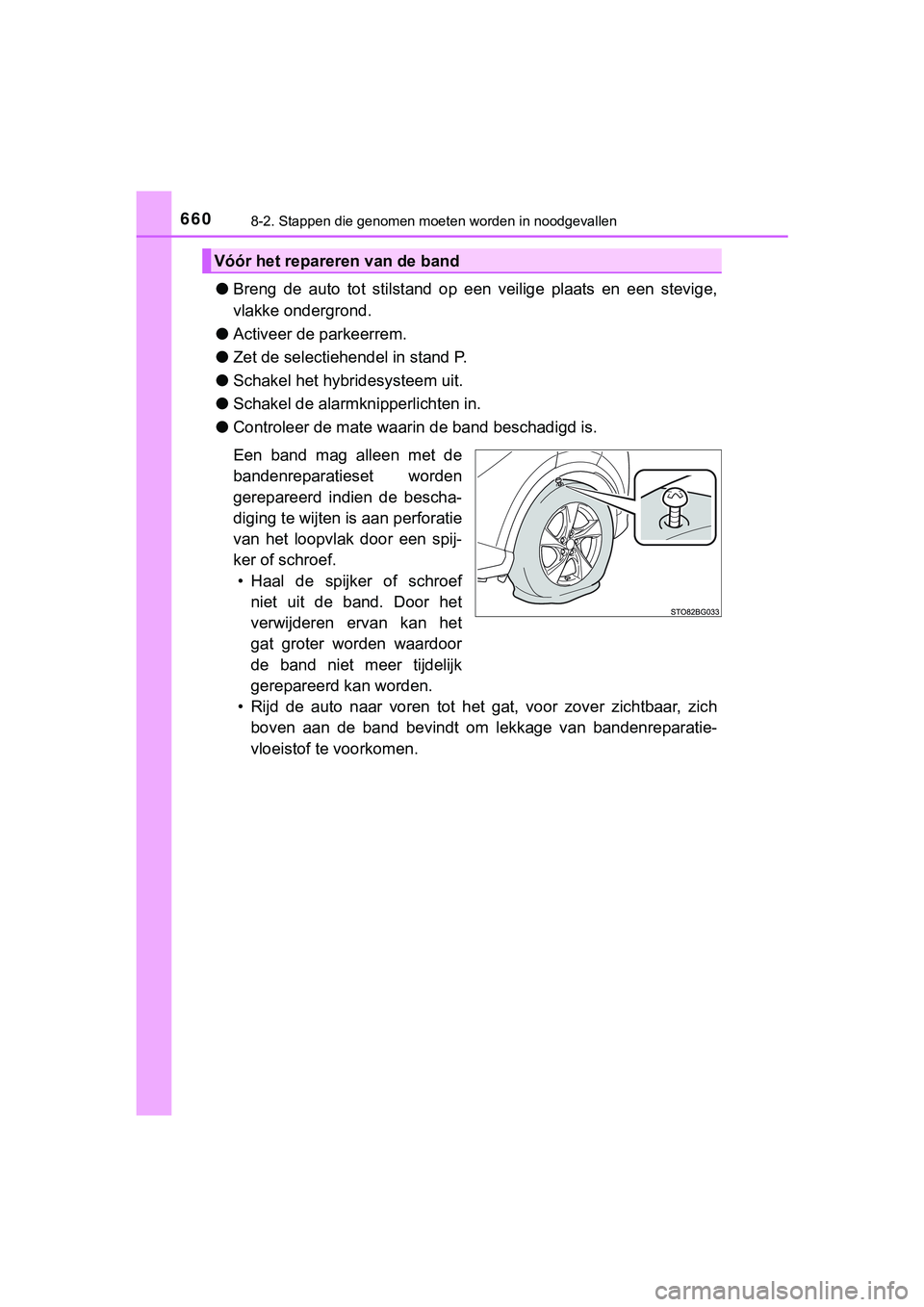

●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef. • Haal de spijker of schroef niet uit de band. Door het
verwijderen ervan kan het
gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zic h
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
Vóór het repareren van de band
C-HR_HV_OM_Europe_OM10576E.b ook Page 660 Thursday, March 15, 2018 4:01 PM

6618-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

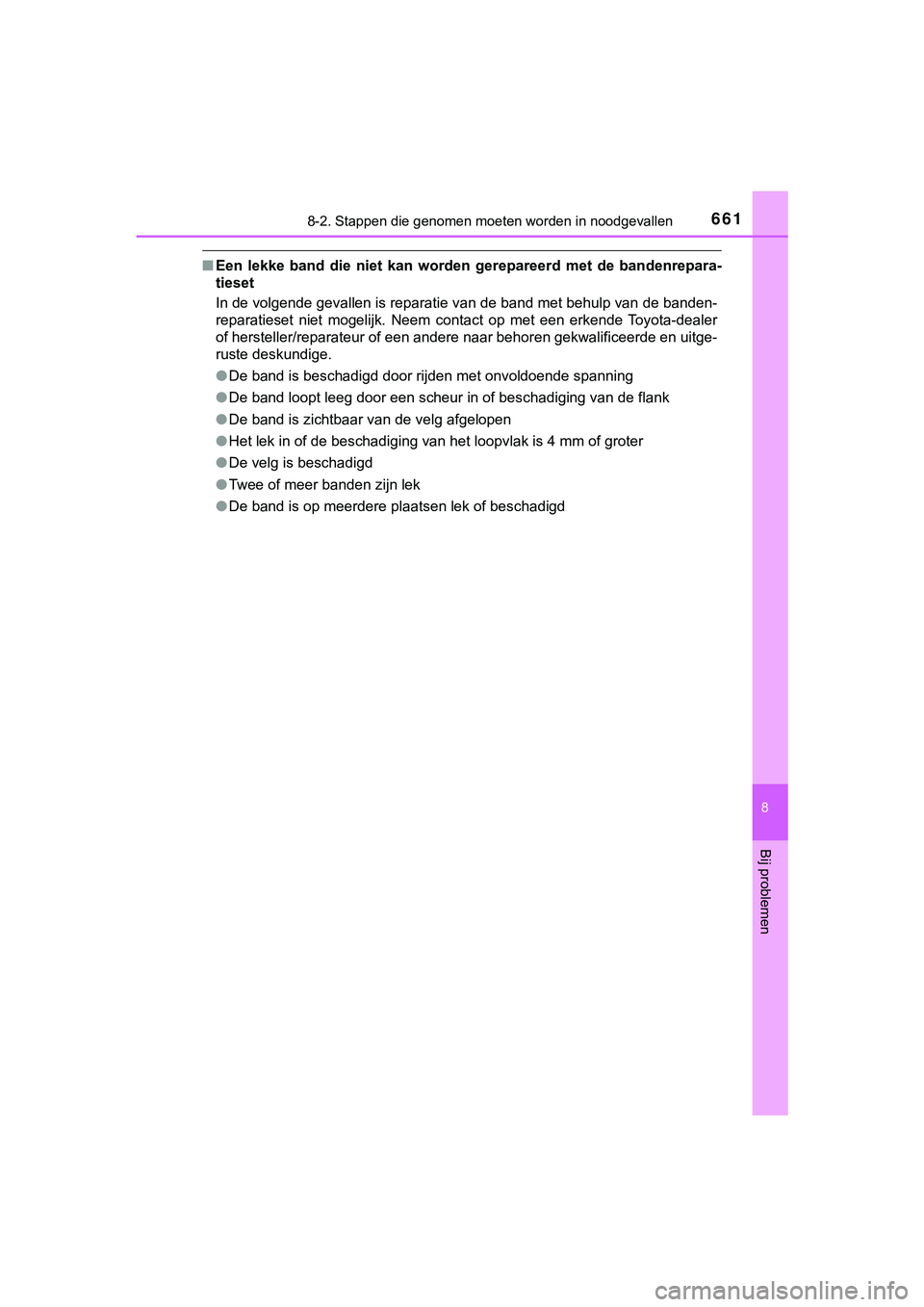

■Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de fl ank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
C-HR_HV_OM_Europe_OM10576E.b ook Page 661 Thursday, March 15, 2018 4:01 PM

6628-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

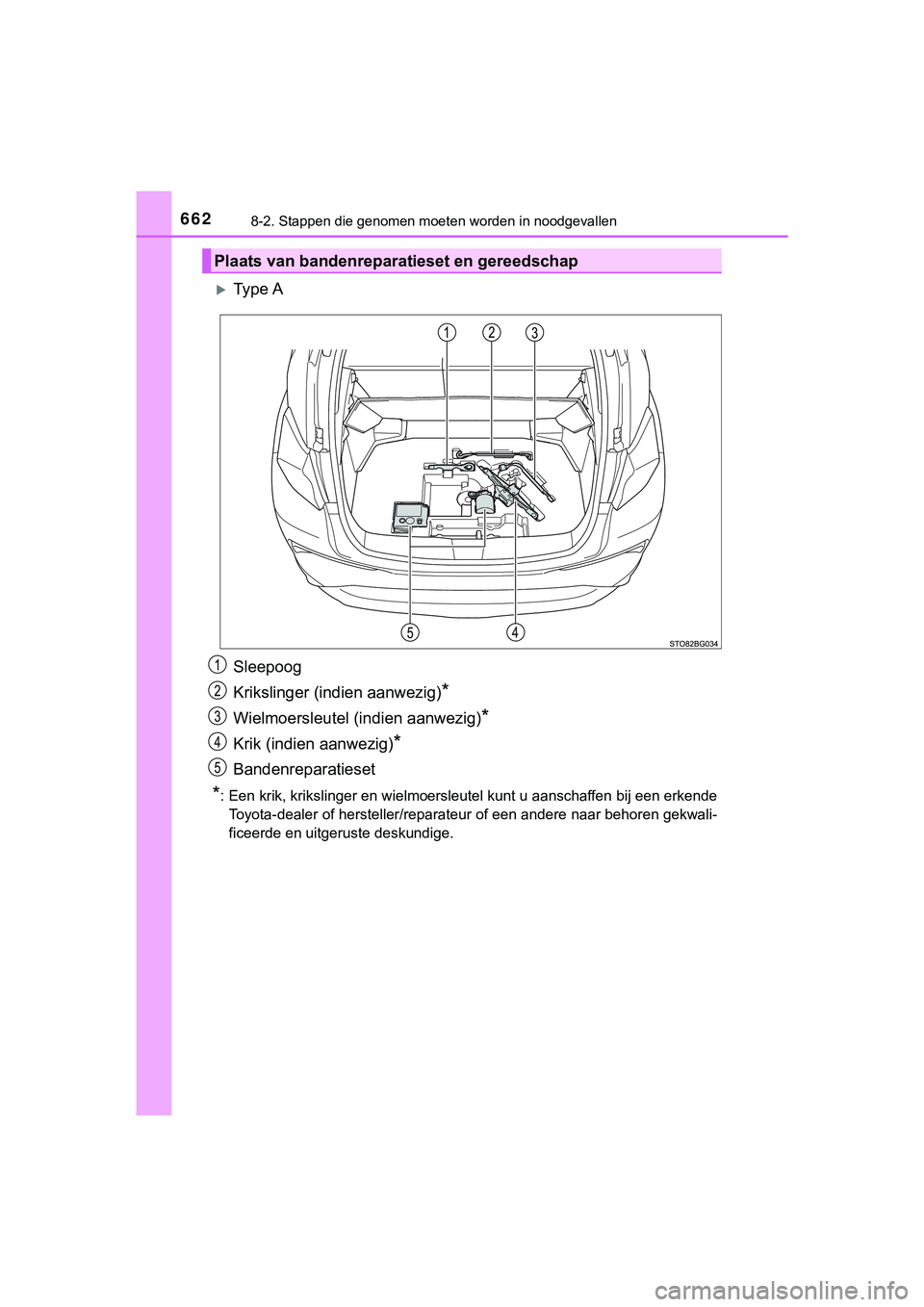

Ty p e A
Sleepoog
Krikslinger (indien aanwezig)
*
Wielmoersleutel (indien aanwezig)*
Krik (indien aanwezig)*
Bandenreparatieset
*: Een krik, krikslinger en wielmoersleutel kunt u aanschaffen bi j een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
Plaats van bandenreparatieset en gereedschap
C-HR_HV_OM_Europe_OM10576E.b ook Page 662 Thursday, March 15, 2018 4:01 PM

6638-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

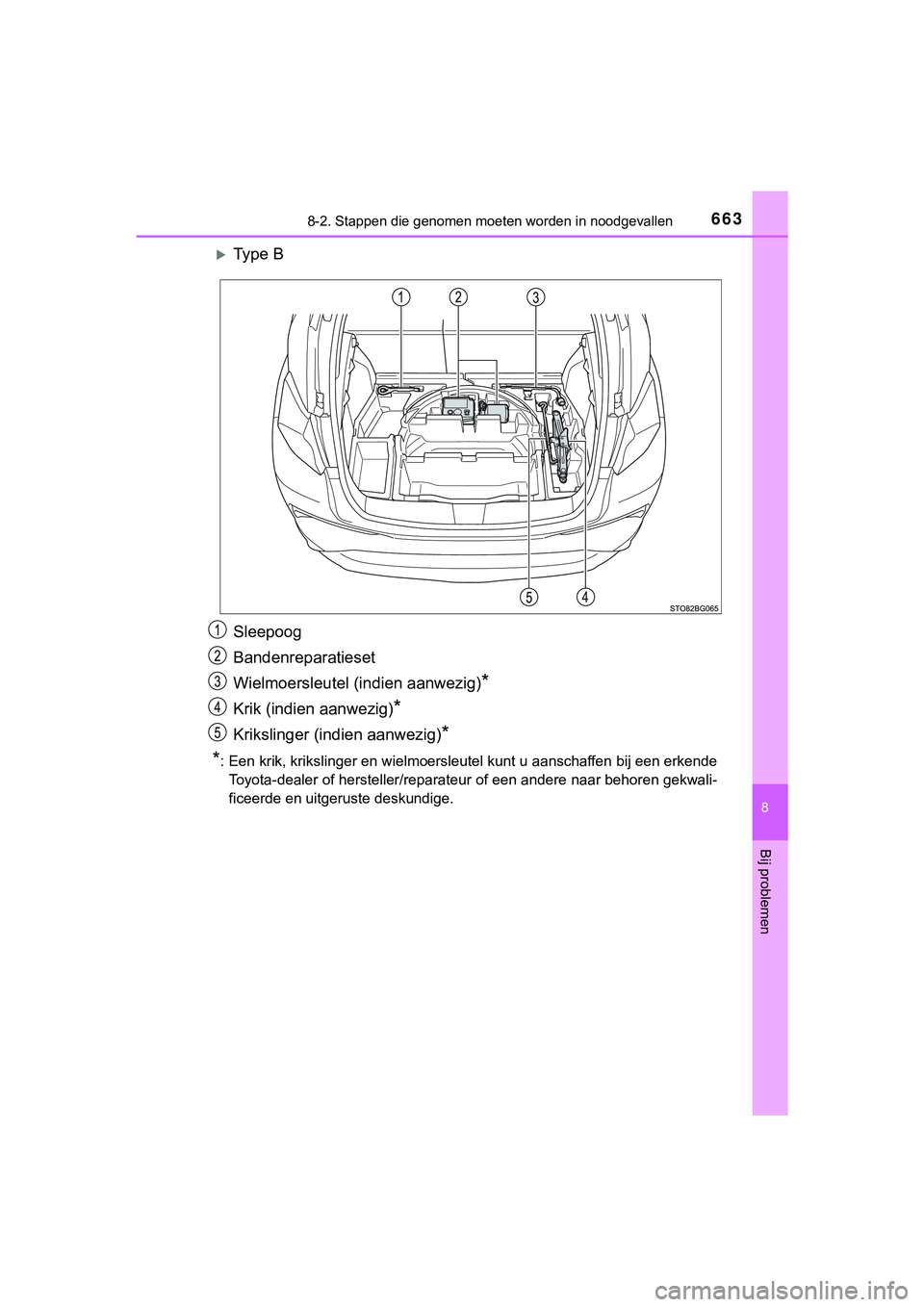

Ty p e B
Sleepoog
Bandenreparatieset
Wielmoersleutel (indien aanwezig)
*
Krik (indien aanwezig)*
Krikslinger (indien aanwezig)*
*
: Een krik, krikslinger en wielmoersleutel kunt u aanschaffen bi j een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10576E.b ook Page 663 Thursday, March 15, 2018 4:01 PM

6648-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

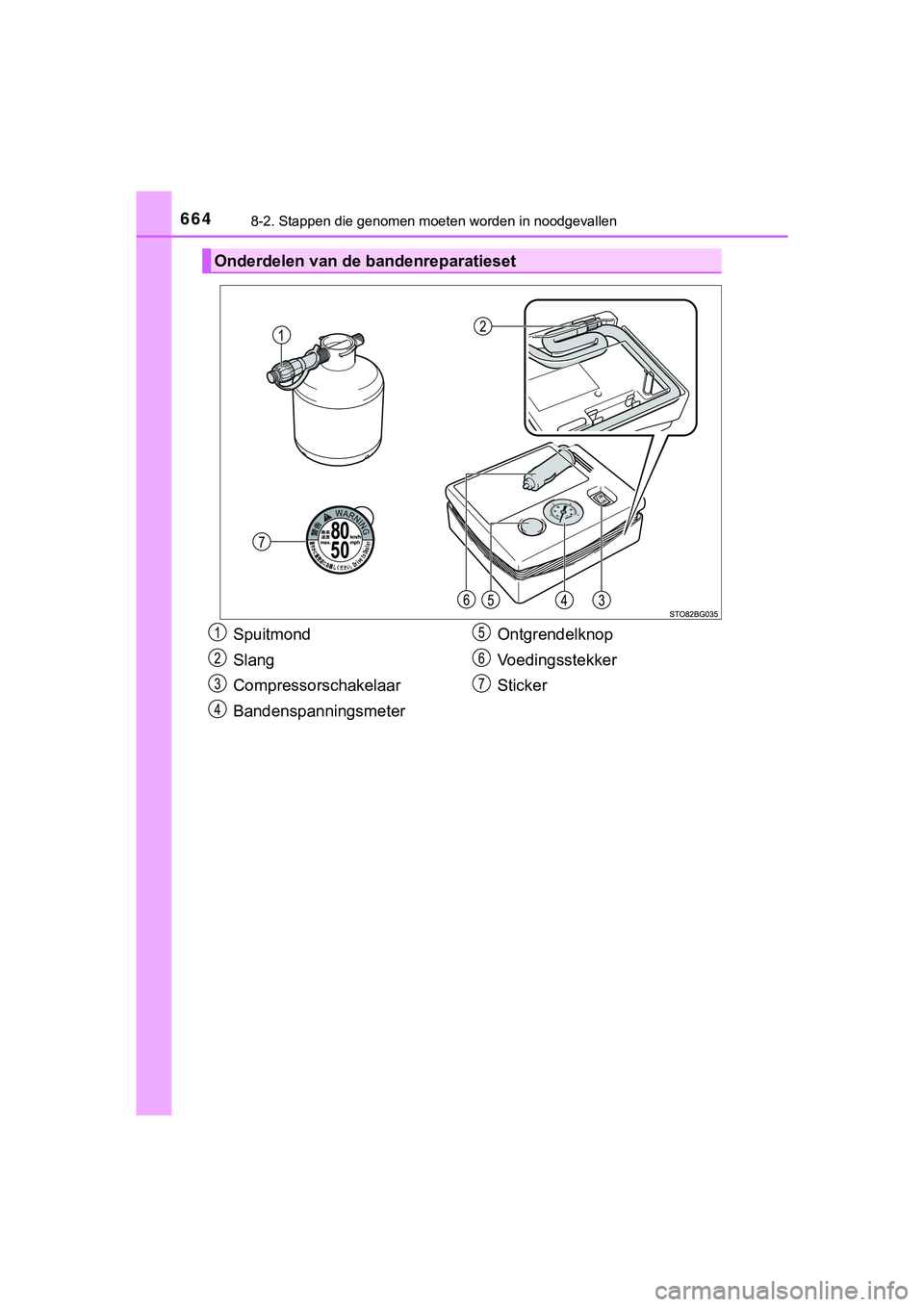

Onderdelen van de bandenreparatieset
Spuitmond
Slang
Compressorschakelaar
Bandenspanningsmeter Ontgrendelknop
Voedingsstekker
Sticker
C-HR_HV_OM_Europe_OM10576E.b
ook Page 664 Thursday, March 15, 2018 4:01 PM

6658-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

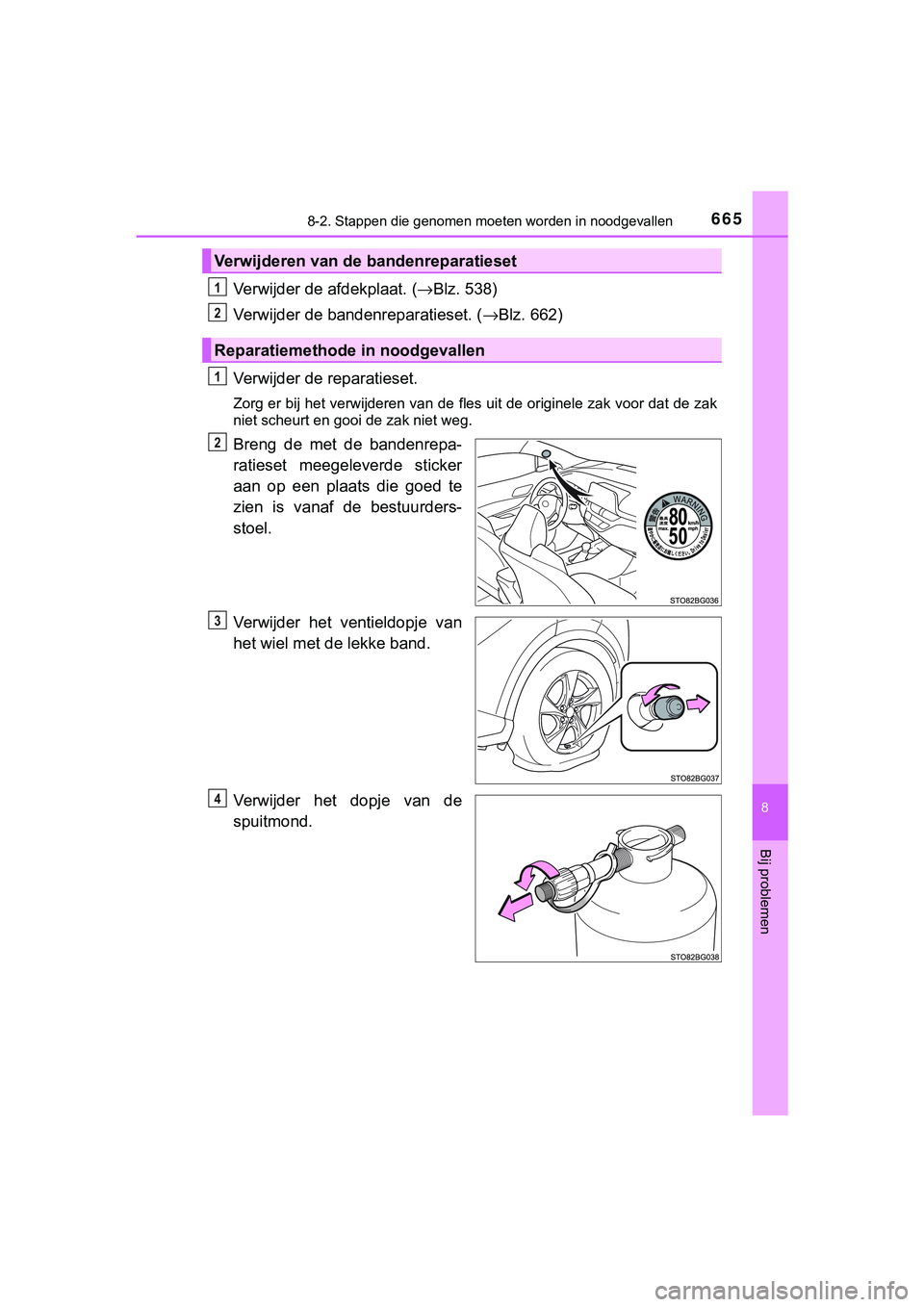

Verwijder de afdekplaat. ( →Blz. 538)
Verwijder de bandenreparatieset. ( →Blz. 662)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de
spuitmond.
Verwijderen van de bandenreparatieset
Reparatiemethod e in noodgevallen
1
2
1
2
3
4
C-HR_HV_OM_Europe_OM10576E.b ook Page 665 Thursday, March 15, 2018 4:01 PM

6668-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

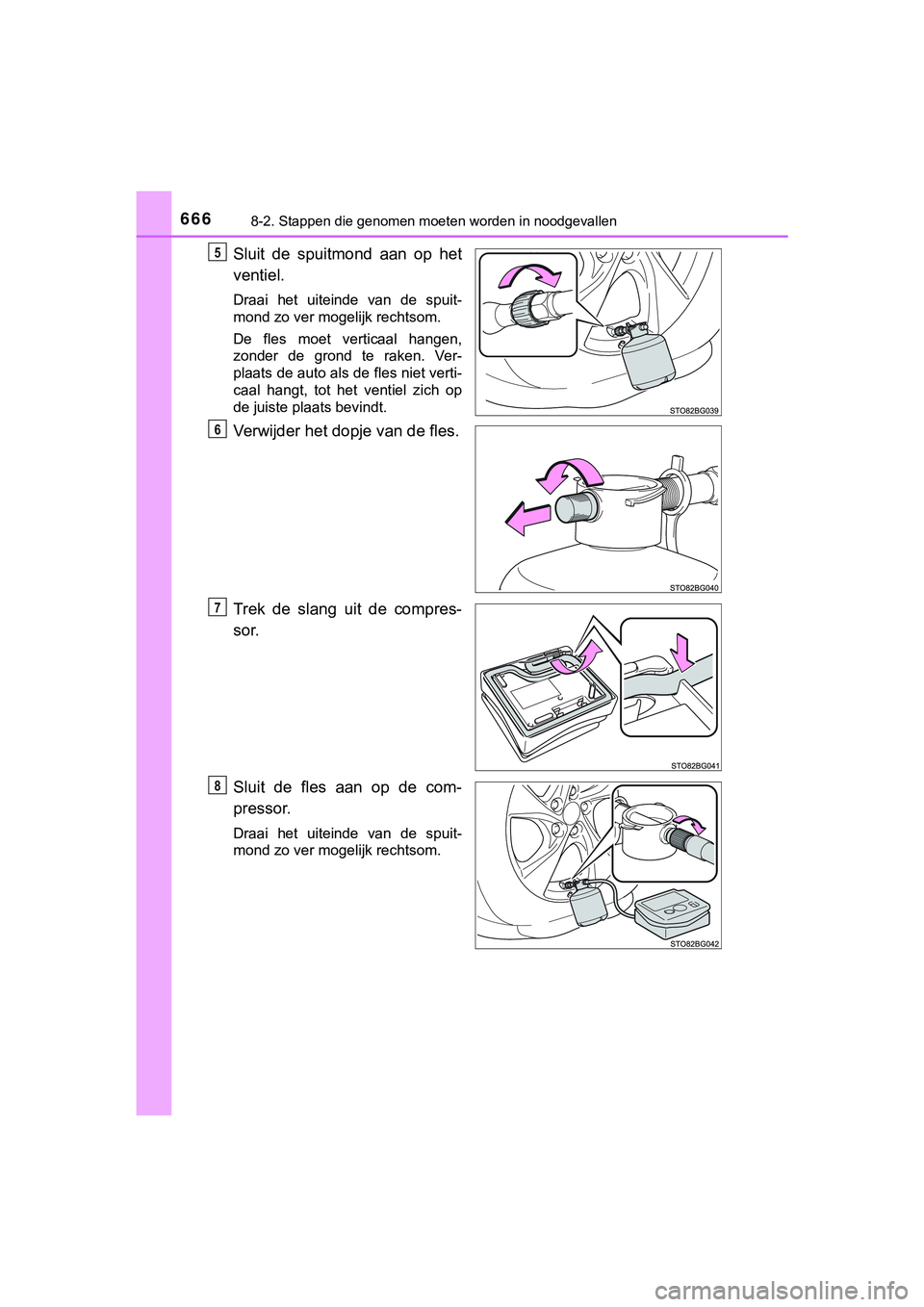

Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
C-HR_HV_OM_Europe_OM10576E.b ook Page 666 Thursday, March 15, 2018 4:01 PM

6678-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

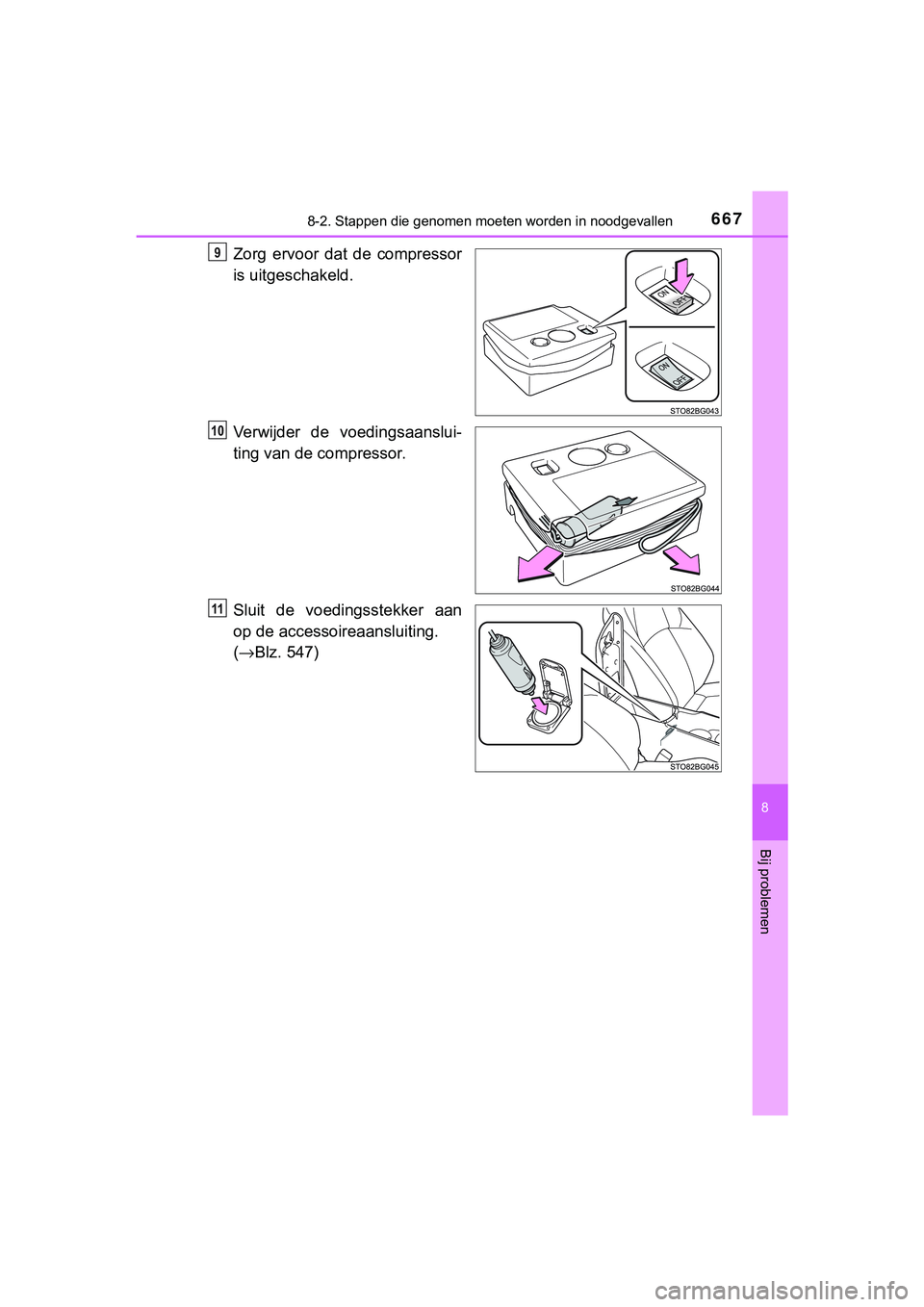

Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan
op de accessoireaansluiting.
(→ Blz. 547)9
10
11
C-HR_HV_OM_Europe_OM10576E.b ook Page 667 Thursday, March 15, 2018 4:01 PM

6688-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

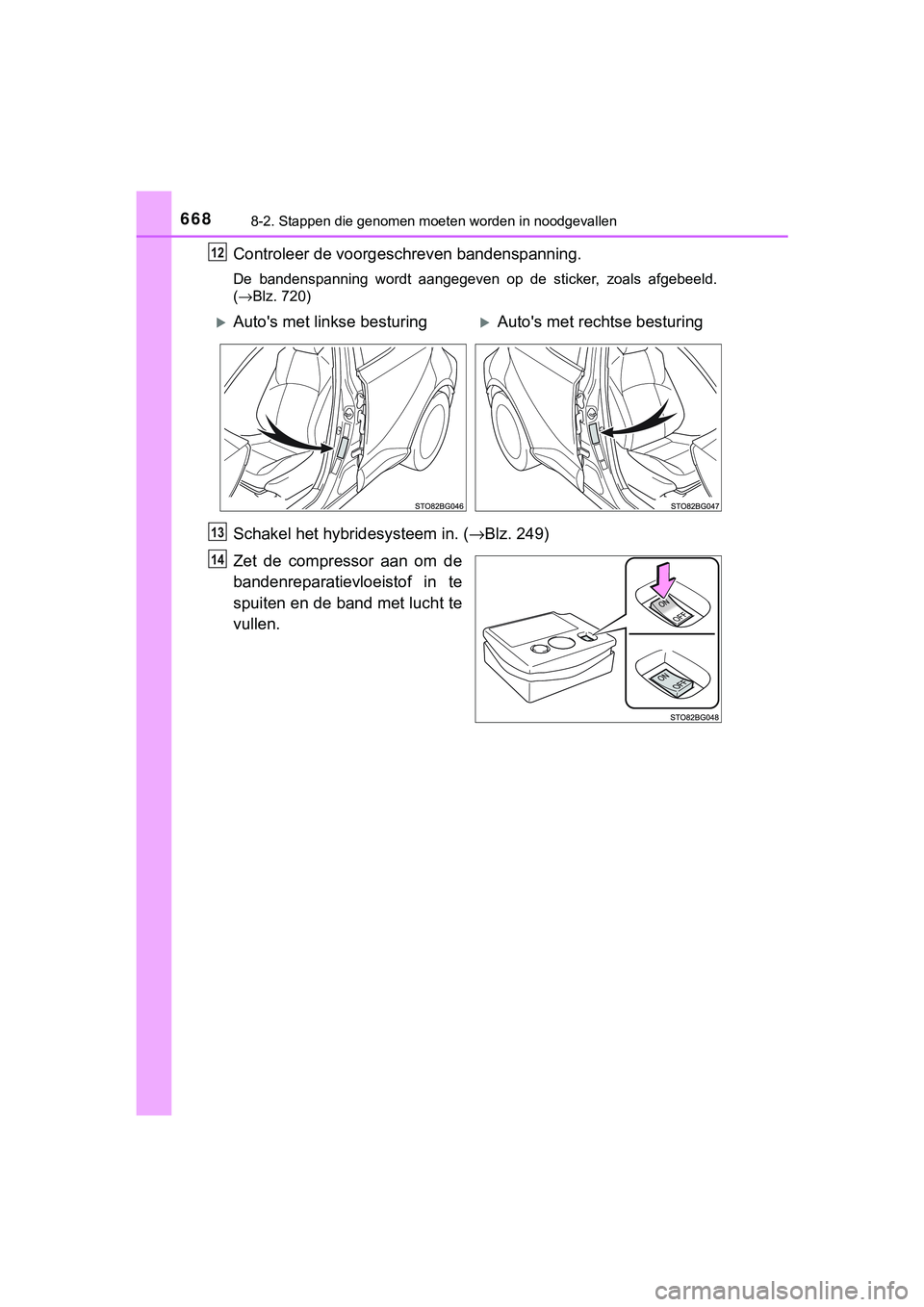

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 720)
Schakel het hybridesysteem in. ( →Blz. 249)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
C-HR_HV_OM_Europe_OM10576E.b ook Page 668 Thursday, March 15, 2018 4:01 PM

6698-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

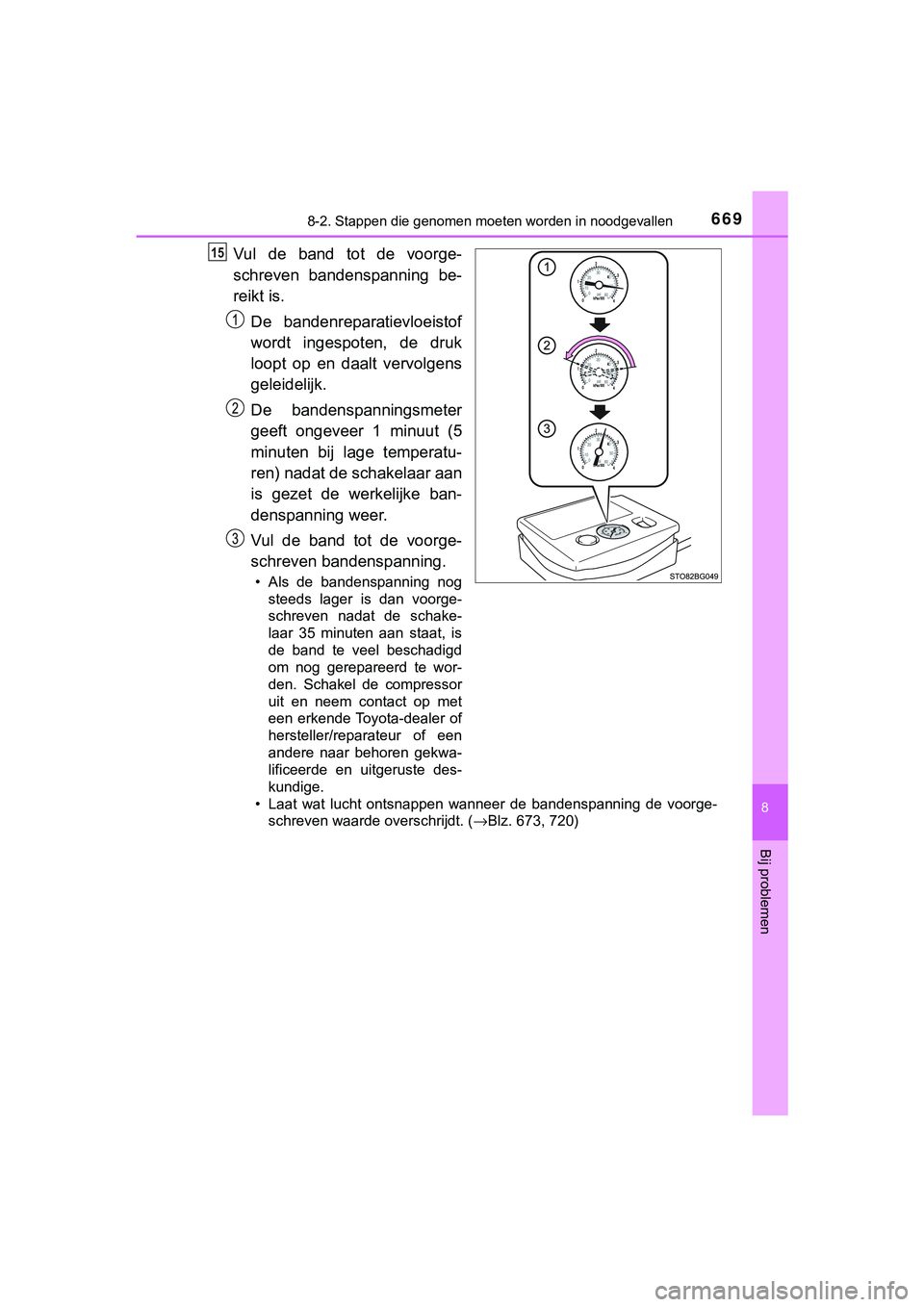

Vul de band tot de voorge-
schreven bandenspanning be-
reikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schake-
laar 35 minuten aan staat, is
de band te veel beschadigd
om nog gerepareerd te wor-
den. Schakel de compressor
uit en neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 673, 720)
15
