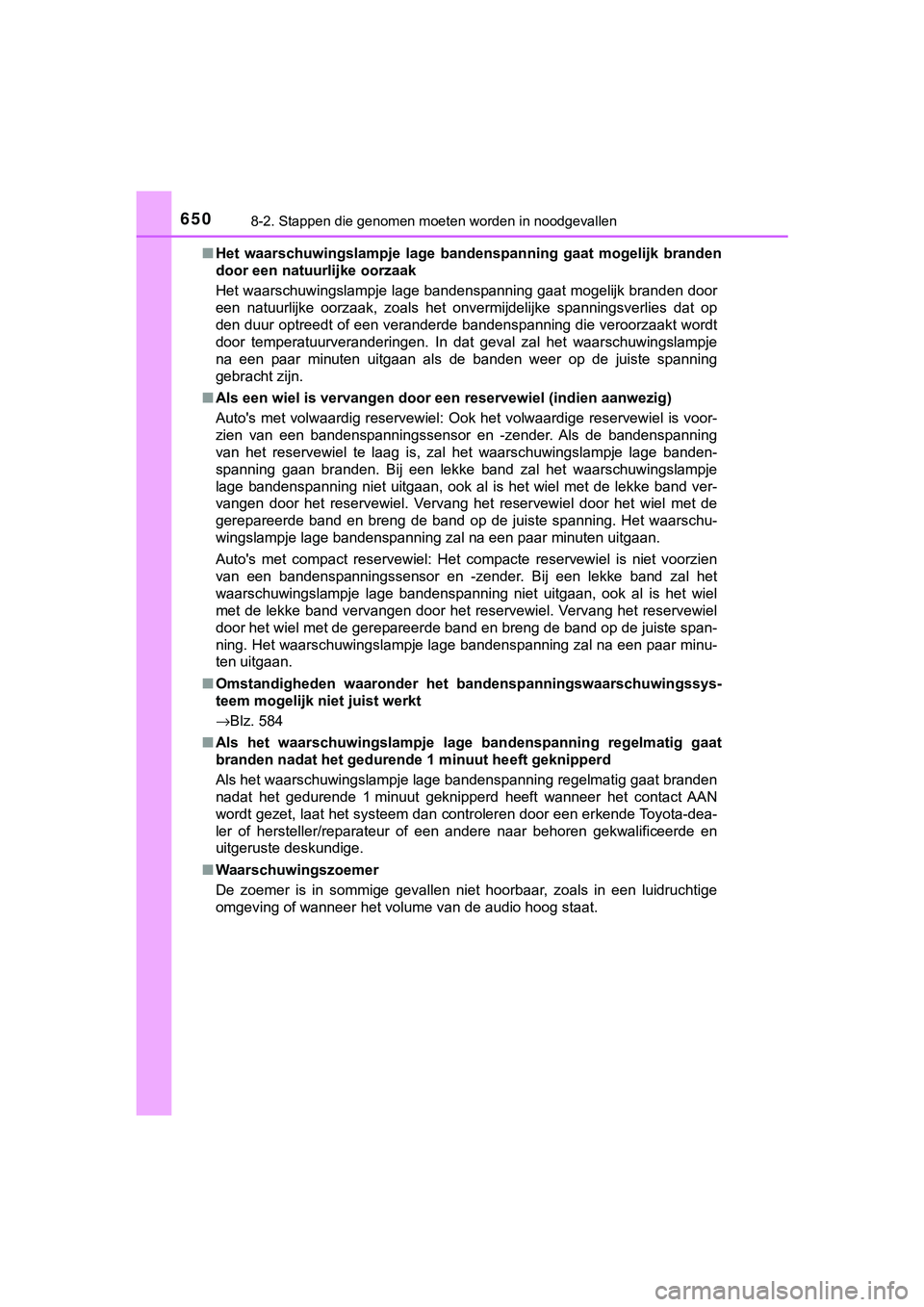

6508-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E■
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en
door een nat uurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Als een wiel is vervangen door een reservewiel (indien aanwezig )
Auto's met volwaardig reservewiel: Ook het volwaardige reservewiel is voor-
zien van een bandenspanningssensor en -zender. Als de bandenspa nning
van het reservewiel te laag is, zal het waarschuwingslampje lage banden-
spanning gaan branden. Bij een lekke band zal het waarschuwings lampje
lage bandenspanning niet uitgaan, ook al is het wiel met de lek ke band ver-
vangen door het reservewiel. Vervang het reservewiel door het w iel met de
gerepareerde band en breng de band op de juiste spanning. Het w aarschu-
wingslampje lage bandenspanning zal na een paar minuten uitgaan .
Auto's met compact reservewiel: Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender. Bij een lekke band za l het
waarschuwingslampje lage bandenspanning niet uitgaan, ook al is het wiel
met de lekke band vervangen door het reservewiel. Vervang het reservewiel
door het wiel met de gerepareerde band en breng de band op de j uiste span-
ning. Het waarschuwingslampje lage bandenspanning zal na een pa ar minu-
ten uitgaan.
■ Omstandigheden waaronder het bandenspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 584
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contac t AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige
omgeving of wanneer het volume van de audio hoog staat.
C-HR_HV_OM_Europe_OM10576E.b ook Page 650 Thursday, March 15, 2018 4:01 PM

6518-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
WAARSCHUWING
■Als de waarschuwingslampjes van het ABS en het remsysteem blijv en
branden
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. D e auto
kan tijdens het remmen extreem onstabiel worden en het ABS-syst eem
treedt mogelijk niet in werking, waardoor een aanrijding en ern stig letsel
kunnen ontstaan.
■ Als het waarschuwingslampje el ektrische stuurbekrachtiging gaat
branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging b eperkt. Als
het lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en
gaat het draaien van het stuurwiel zeer zwaar. Als het stuurwie l zwaarder
werkt dan gebruikelijk, houd het dan stevig vast en oefen meer kracht uit
dan anders.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Auto's met reservewiel: Als, nadat de banden op spanning zijn g ebracht,
het waarschuwingslampje lage bandenspanning opnieuw gaat branden,
kan dit erop duiden dat er een band lek is. Controleer de bande n. Vervang
het wiel met de lekke band door het reservewiel en laat de band repareren
door de dichtstbijzijnde erkende Toyota-dealer of hersteller/re parateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
● Auto's met bandenreparatieset: Als, nadat de banden op spanning zijn
gebracht, het waarschuwingslampje lage bandenspanning opnieuw g aat
branden, kan dit erop duiden dat er een band lek is. Controleer de banden.
Repareer een lekke band met de bandenreparatieset. ( →Blz. 659)
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden k unnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 651 Thursday, March 15, 2018 4:01 PM

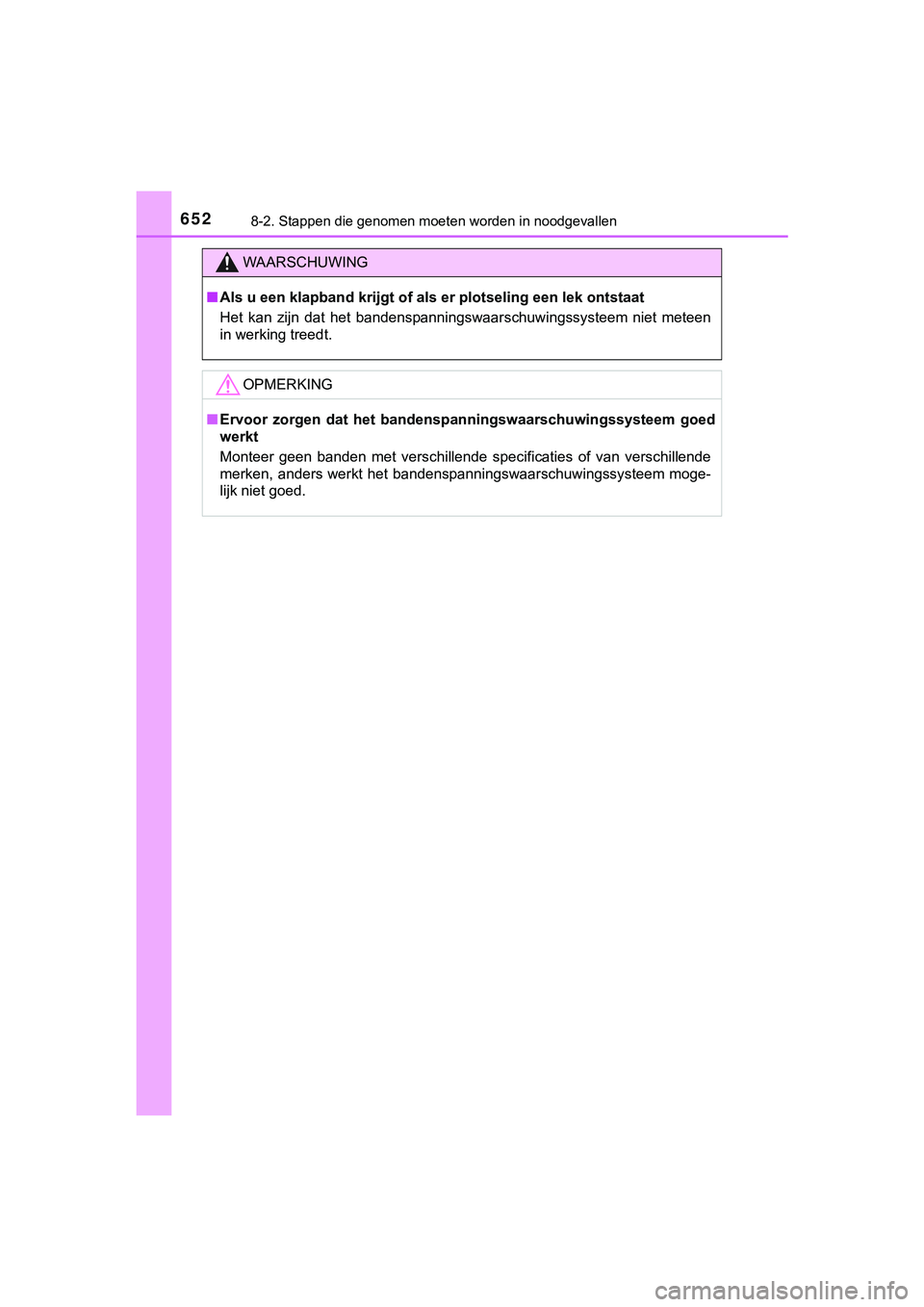

6528-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
WAARSCHUWING
■Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet m eteen
in werking treedt.
OPMERKING
■ Ervoor zorgen dat he t bandenspanningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende specificaties of van vers chillende
merken, anders werkt het bandenspanningswaarschuwingssysteem mo ge-
lijk niet goed.
C-HR_HV_OM_Europe_OM10576E.b ook Page 652 Thursday, March 15, 2018 4:01 PM

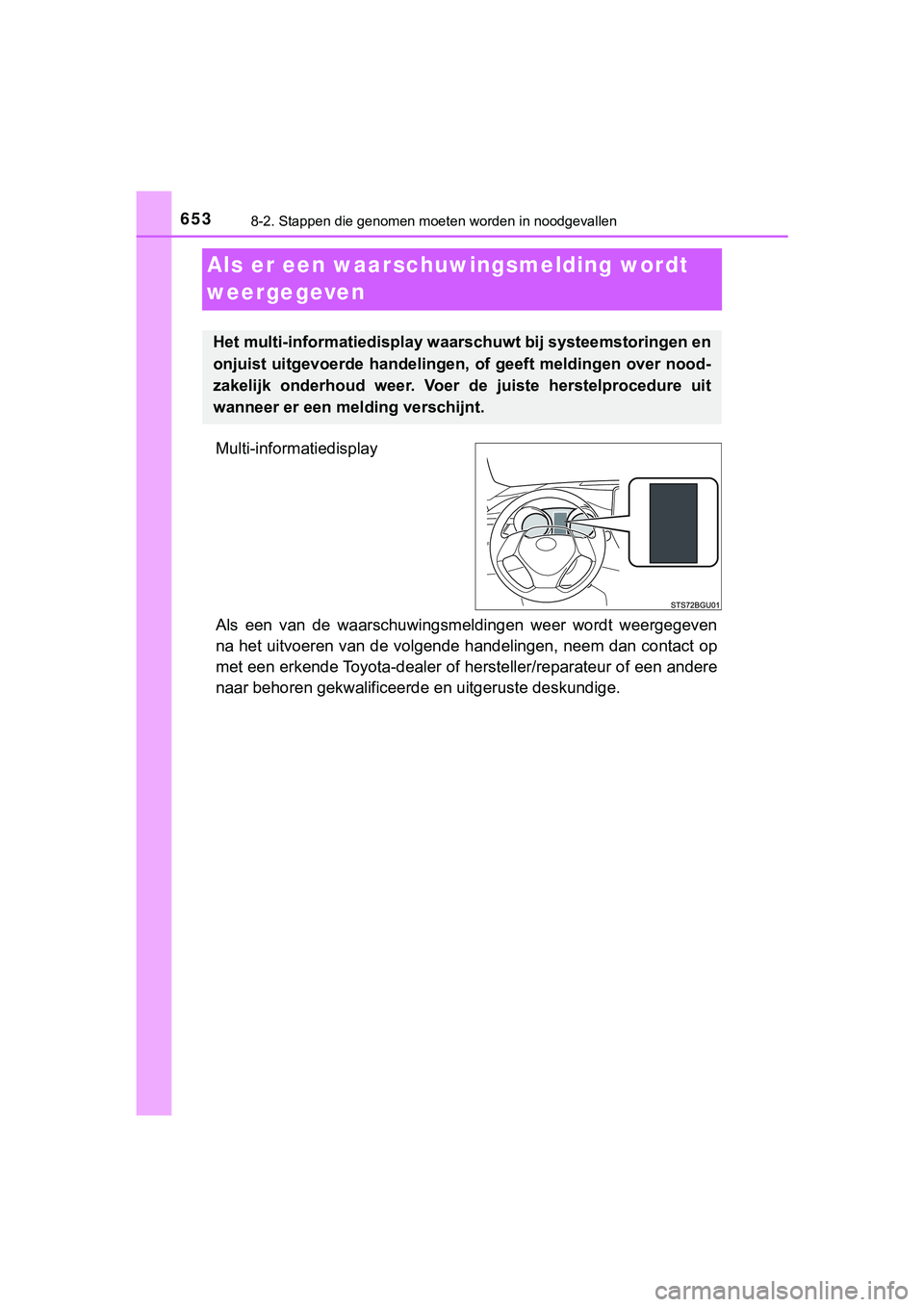

6538-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
Als er een waarschuwingsmelding wordt
weergegeven
Multi-informatiedisplay
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere
naar behoren gekwalificeerde en uitgeruste deskundige.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over nood-
zakelijk onderhoud weer. Voer de juiste herstelprocedure uit
wanneer er een melding verschijnt.
C-HR_HV_OM_Europe_OM10576E.b ook Page 653 Thursday, March 15, 2018 4:01 PM

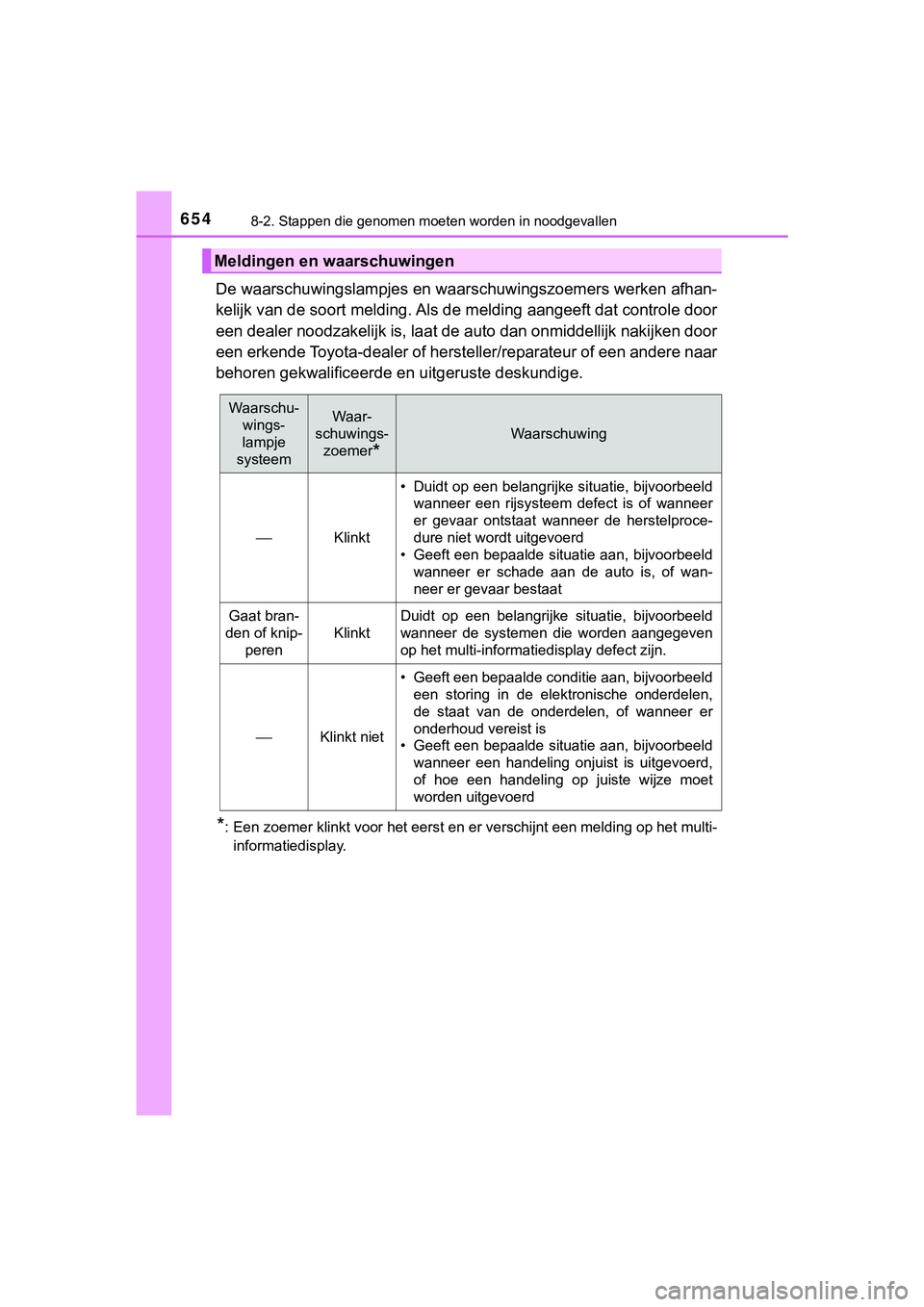

6548-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
De waarschuwingslampjes en waar schuwingszoemers werken afhan-
kelijk van de soort melding. Al s de melding aangeeft dat contro le door
een dealer noodzakelijk is, laa t de auto dan onmiddellijk nakij ken door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waarschu- wings-
lampje
systeemWaar-
schuwings- zoemer
*
Waarschuwing
⎯Klinkt
• Duidt op een belangrijke situatie, bijvoorbeeld wanneer een rijsysteem defect is of wanneer
er gevaar ontstaat wanneer de herstelproce-
dure niet wordt uitgevoerd
• Geeft een bepaalde situatie aan, bijvoorbeeld wanneer er schade aan de auto is, of wan-
neer er gevaar bestaat
Gaat bran-
den of knip- peren
Klinkt
Duidt op een belangrijke situatie, bijvoorbeeld
wanneer de systemen die worden aangegeven
op het multi-informatiedisplay defect zijn.
⎯Klinkt niet
• Geeft een bepaalde conditie aan, bijvoorbeeldeen storing in de elektronische onderdelen,
de staat van de onderdelen, of wanneer er
onderhoud vereist is
• Geeft een bepaalde situatie aan, bijvoorbeeld wanneer een handeling onjuist is uitgevoerd,
of hoe een handeling op juiste wijze moet
worden uitgevoerd
C-HR_HV_OM_Europe_OM10576E.b ook Page 654 Thursday, March 15, 2018 4:01 PM

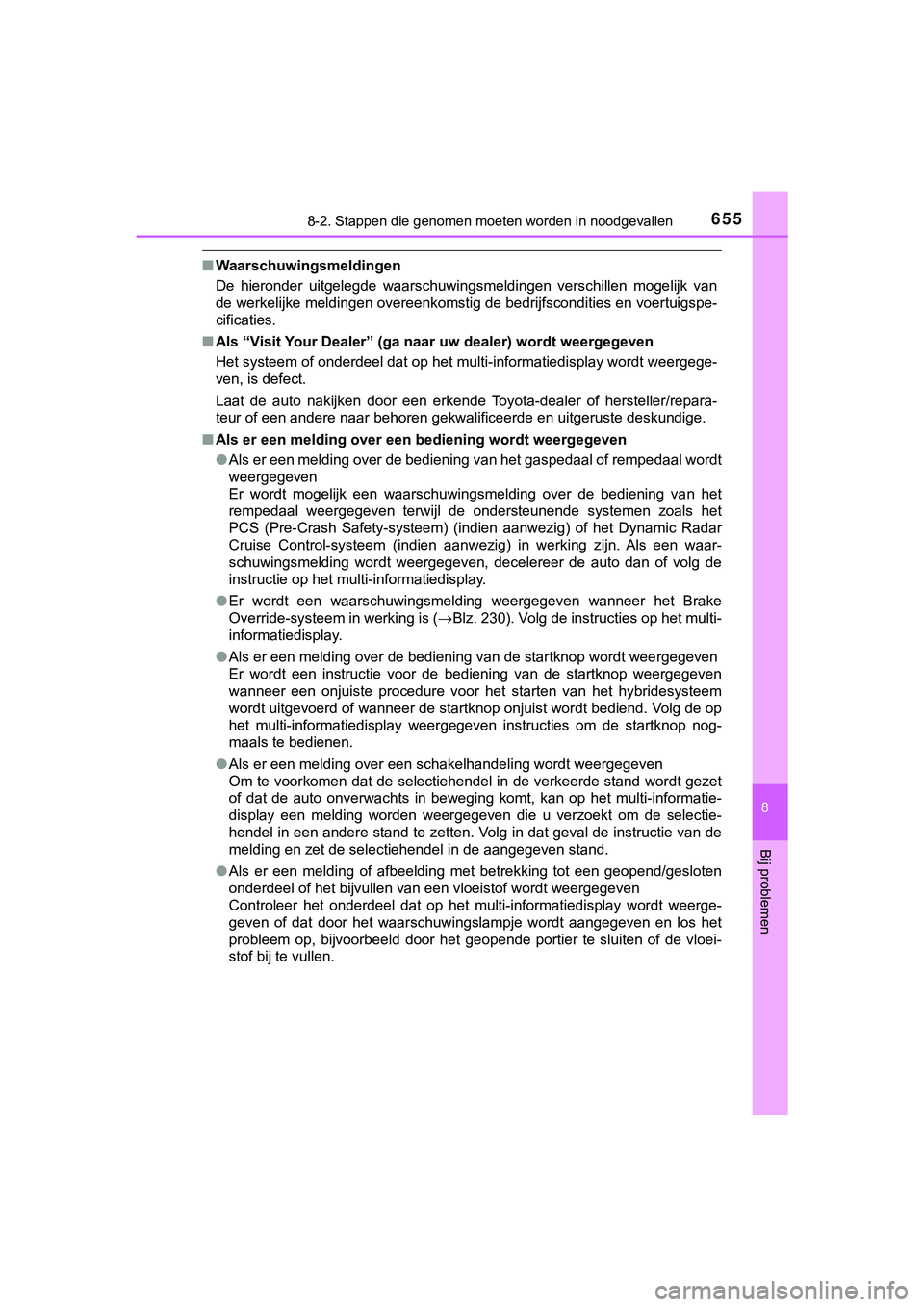

6558-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van
de werkelijke meldingen overeenkomstig de bedrijfscondities en voertuigspe-
cificaties.
■ Als “Visit Your Dealer” (ga naar uw dealer) wordt weergegeven
Het systeem of onderdeel dat op het multi-informatiedisplay wor dt weergege-
ven, is defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Als er een melding over een bediening wordt weergegeven
●Als er een melding over de bediening van het gaspedaal of rempe daal wordt
weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening va n het
rempedaal weergegeven terwijl de ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem) (indien aanwezig) of het Dynamic Radar
Cruise Control-systeem (indien aanwezig) in werking zijn. Als e en waar-
schuwingsmelding wordt weergegeven, decelereer de auto dan of volg de
instructie op het multi-informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer het Brake
Override-systeem in werking is ( →Blz. 230). Volg de instructies op het multi-
informatiedisplay.
● Als er een melding over de bediening van de startknop wordt wee rgegeven
Er wordt een instructie voor de bediening van de startknop weer gegeven
wanneer een onjuiste procedure voor het starten van het hybride systeem
wordt uitgevoerd of wanneer de startknop onjuist wordt bediend. Volg de op
het multi-informatiedisplay weergegeven instructies om de start knop nog-
maals te bedienen.
● Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de selectiehendel in de verkeerde stand wor dt gezet
of dat de auto onverwachts in beweging komt, kan op het multi-i nformatie-
display een melding worden weergegeven die u verzoekt om de sel ectie-
hendel in een andere stand te zetten. Volg in dat geval de instructie van de
melding en zet de selectiehendel in de aangegeven stand.
● Als er een melding of afbeelding met betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wor dt weerge-
geven of dat door het waarschuwingslampje wordt aangegeven en l os het
probleem op, bijvoorbeeld door het geopende portier te sluiten of de vloei-
stof bij te vullen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 655 Thursday, March 15, 2018 4:01 PM

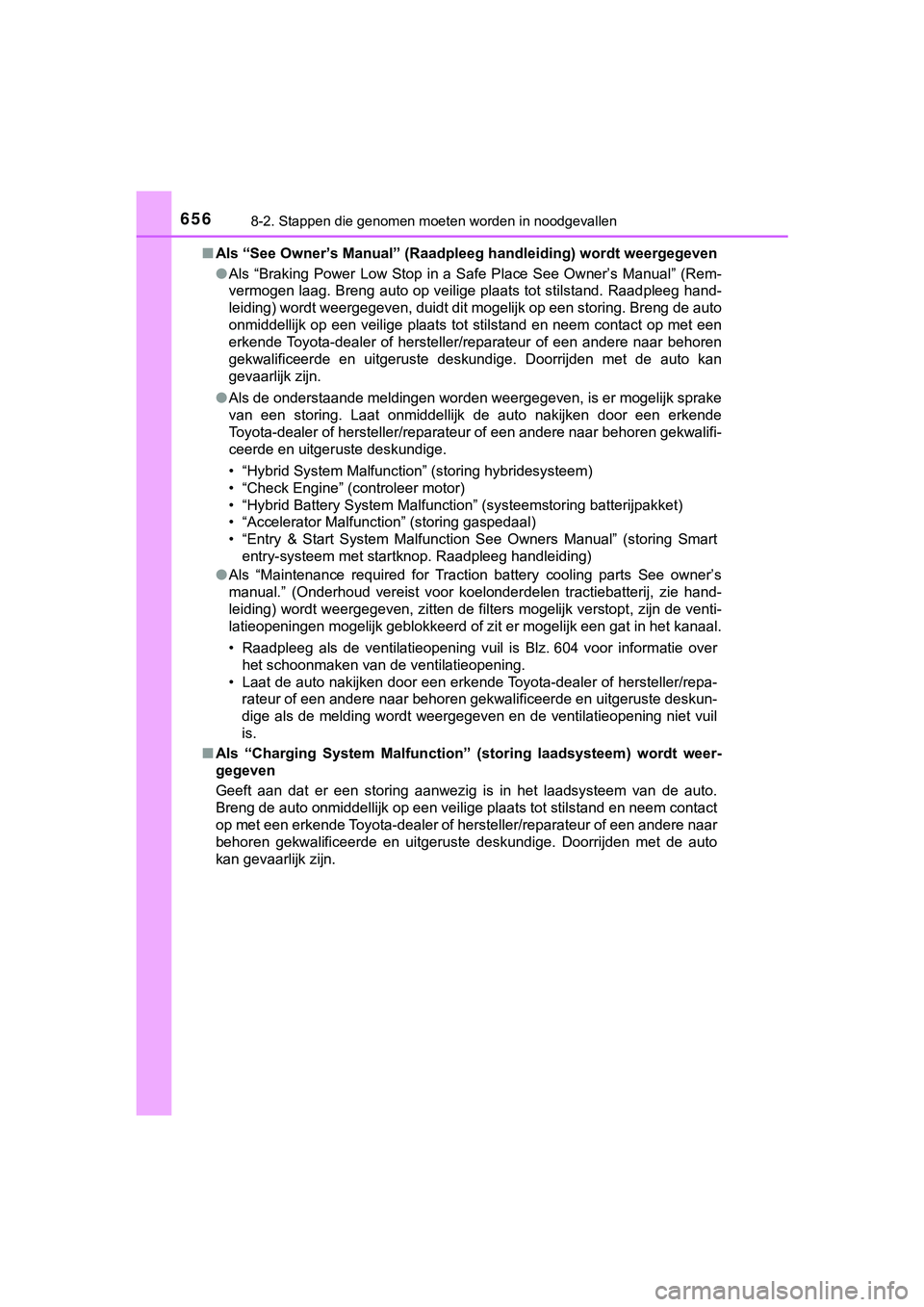

6568-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E■
Als “See Owner’s Manual” (Raadpleeg handleiding) wordt weergegeven
●Als “Braking Power Low Stop in a Safe Place See Owner’s Manual” (Rem-
vermogen laag. Breng auto op veilige plaats tot stilstand. Raad pleeg hand-
leiding) wordt weergegeven, duidt dit mogelijk op een storing. Breng de auto
onmiddellijk op een veilige plaats tot stilstand en neem contac t op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de aut o kan
gevaarlijk zijn.
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake
van een storing. Laat onmiddellijk de auto nakijken door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator Malfunction” (storing gaspedaal)
• “Entry & Start System Malfunction See Owners Manual” (storing Smart
entry-systeem met startknop. Raadpleeg handleiding)
● Als “Maintenance required for Traction battery cooling parts Se e owner’s
manual.” (Onderhoud vereist voor koelonderdelen tractiebatterij, zie hand-
leiding) wordt weergegeven, zitten de filters mogelijk verstopt , zijn de venti-
latieopeningen mogelijk geblokkeerd of zit er mogelijk een gat in het kanaal.
• Raadpleeg als de ventilatieopening vuil is Blz. 604 voor inform atie over
het schoonmaken van de ventilatieopening.
• Laat de auto nakijken door een erkende Toyota-dealer of herste ller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de melding wordt weergegeven en de ventilatieopening n iet vuil
is.
■ Als “Charging System Malfuncti on” (storing laadsysteem) wordt w eer-
gegeven
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto.
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere naar
behoren gekwalificeerde en uitgeruste deskundige. Doorrijden me t de auto
kan gevaarlijk zijn.
C-HR_HV_OM_Europe_OM10576E.b ook Page 656 Thursday, March 15, 2018 4:01 PM

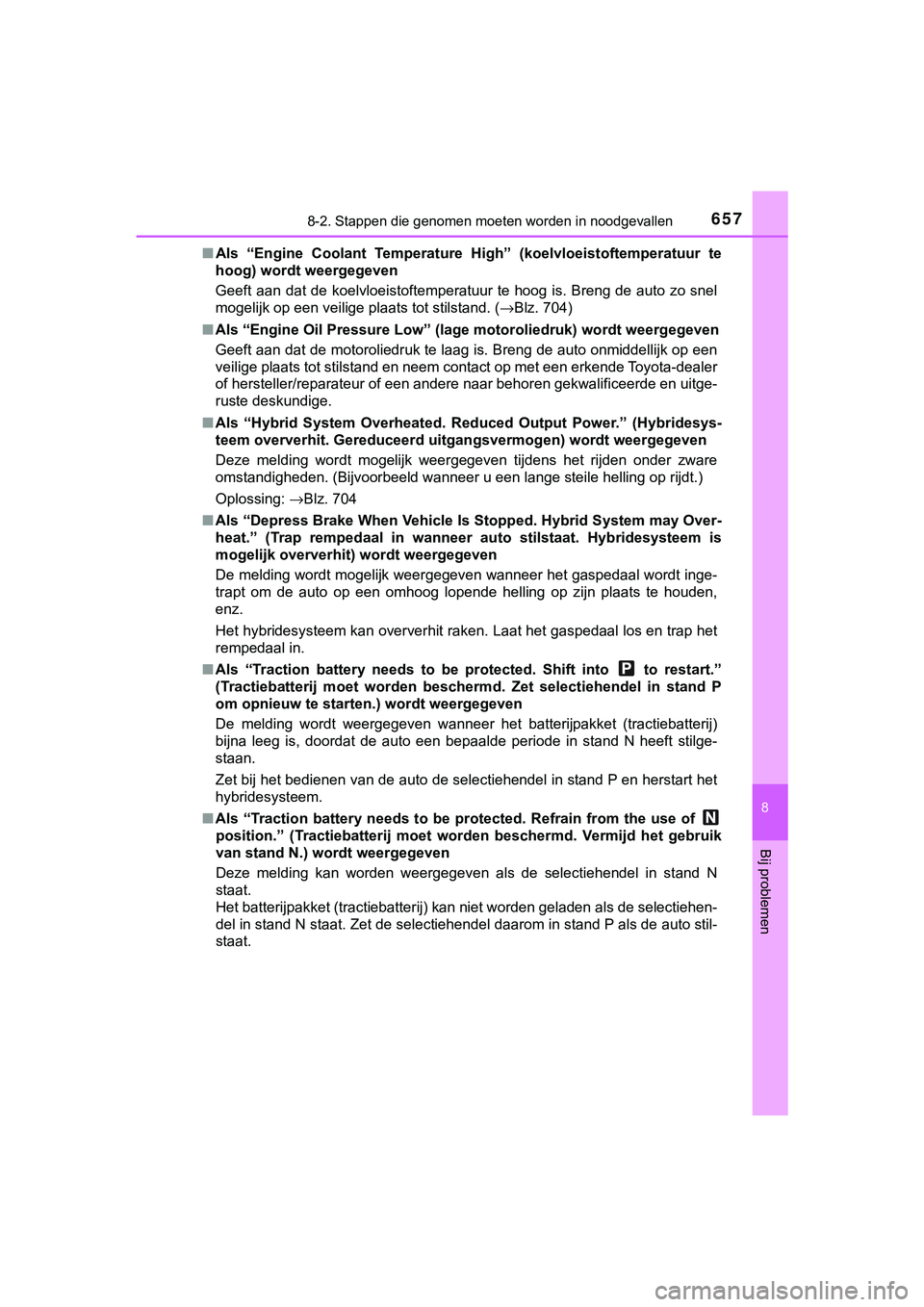

6578-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
■Als “Engine Coolant Temperature High” (koelvloeistoftemperatuur te
hoog) wordt weergegeven
Geeft aan dat de koelvloeistoftemperatuur te hoog is. Breng de auto zo snel
mogelijk op een veilige plaats tot stilstand. ( →Blz. 704)
■ Als “Engine Oil Pressure Low” (lage motoroliedruk) wordt weerge geven
Geeft aan dat de motoroliedruk te laag is. Breng de auto onmidd ellijk op een
veilige plaats tot stilstand en neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Als “Hybrid System Overheated. Re duced Output Power.” (Hybridesys-
teem oververhit. Gereduceerd uitg angsvermogen) wordt weergegeve n
Deze melding wordt mogelijk weergegeven tijdens het rijden onde r zware
omstandigheden. (Bijvoorbeeld wanneer u een lange steile hellin g op rijdt.)
Oplossing: → Blz. 704
■ Als “Depress Brake When Vehicle Is Stopped. Hybrid System may O ver-
heat.” (Trap rempedaal in wanneer auto stilstaat. Hybridesysteem is
mogelijk oververhit) wordt weergegeven
De melding wordt mogelijk weergegeven wanneer het gaspedaal wor dt inge-
trapt om de auto op een omhoog lopende helling op zijn plaats t e houden,
enz.
Het hybridesysteem kan oververhit raken. Laat het gaspedaal los en trap het
rempedaal in.
■ Als “Traction battery needs to b e protected. Shift into to res tart.”
(Tractiebatterij moet worden b eschermd. Zet selectiehendel in s tand P
om opnieuw te starte n.) wordt weergegeven
De melding wordt weergegeven wanneer het batterijpakket (tracti ebatterij)
bijna leeg is, doordat de auto een bepaalde periode in stand N heeft stilge-
staan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het
hybridesysteem.
■ Als “Traction battery needs to b e protected. Refrain from the use of
position.” (Tractiebatterij moet worden beschermd. Vermijd het gebruik
van stand N.) wordt weergegeven
Deze melding kan worden weergegeven als de selectiehendel in st and N
staat.
Het batterijpakket (tractiebatterij) kan niet worden geladen al s de selectiehen-
del in stand N staat. Zet de selectiehendel daarom in stand P a ls de auto stil-
staat.
C-HR_HV_OM_Europe_OM10576E.b ook Page 657 Thursday, March 15, 2018 4:01 PM

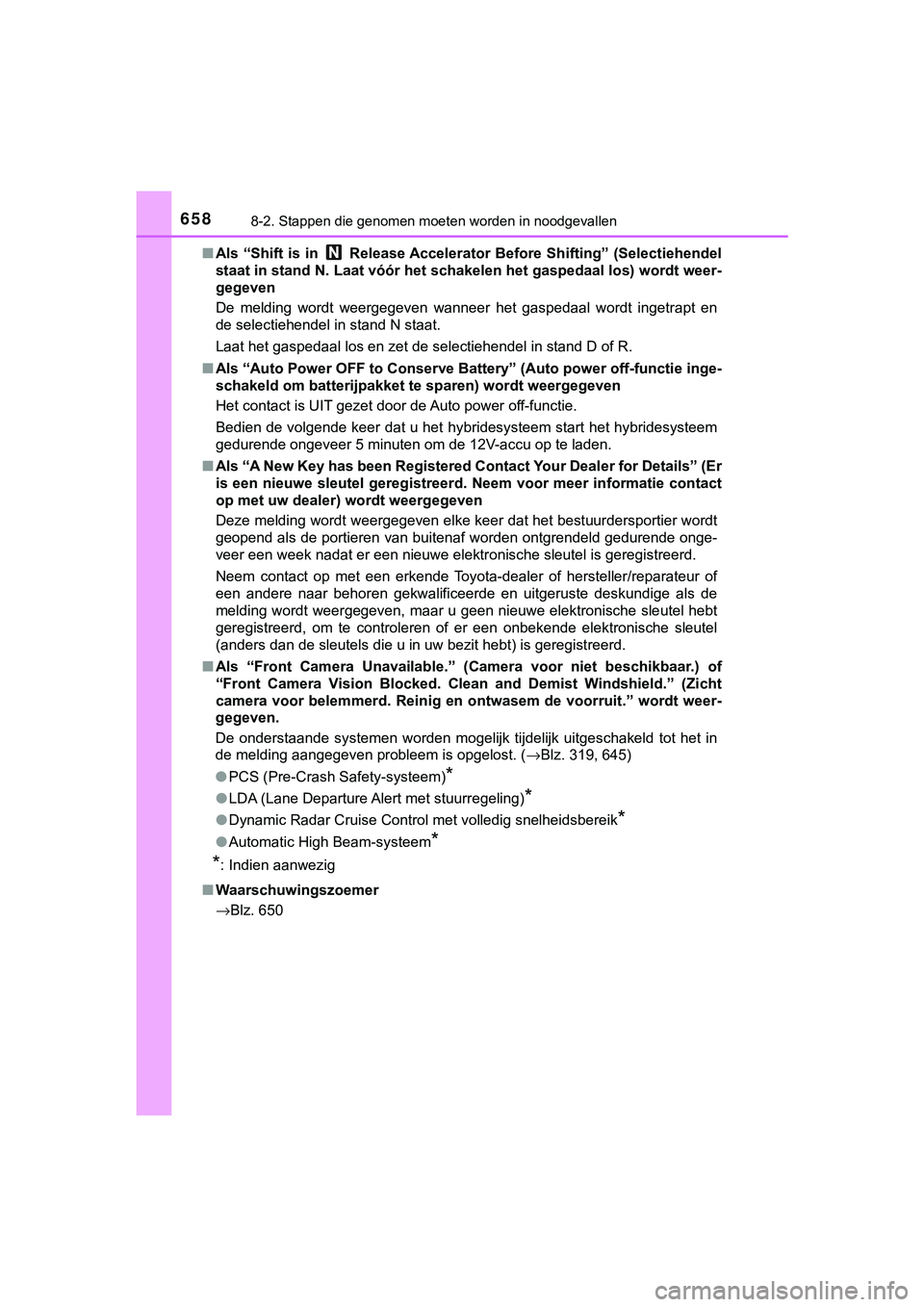

6588-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E■
Als “Shift is in Release Accelerator Before Shifting” (Selecti ehendel
staat in stand N. Laat vóór het schakelen het gaspedaal los) wo rdt weer-
gegeven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetr apt en
de selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehendel in stand D of R .
■ Als “Auto Power OFF to Conserve Battery” (Auto power off-functie inge-
schakeld om batterijpakket te sparen) wordt weergegeven
Het contact is UIT gezet door de Auto power off-functie.
Bedien de volgende keer dat u het hybridesysteem start het hybr idesysteem
gedurende ongeveer 5 minuten om de 12V-accu op te laden.
■ Als “A New Key has been Registere d Contact Your Dealer for Details” (Er
is een nieuwe sleutel geregistreerd. Neem voor meer informatie contact
op met uw dealer) wordt weergegeven
Deze melding wordt weergegeven elke keer dat het bestuurderspor tier wordt
geopend als de portieren van buitenaf worden ontgrendeld gedure nde onge-
veer een week nadat er een nieuwe elektronische sleutel is gere gistreerd.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als de
melding wordt weergegeven, maar u geen nieuwe elektronische sle utel hebt
geregistreerd, om te controleren of er een onbekende elektronis che sleutel
(anders dan de sleutels die u in uw bezit hebt) is geregistreerd.
■ Als “Front Camera Unavailable.” (Camera voor niet beschikbaar.) of
“Front Camera Vision Blocked. Cl ean and Demist Windshield.” (Zicht
camera voor belemmerd. Reinig e n ontwasem de voorruit.” wordt w eer-
gegeven.
De onderstaande systemen worden mogel ijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is opgelost. ( →Blz. 319, 645)
● PCS (Pre-Crash Safety-systeem)
*
●LDA (Lane Departure Alert met stuurregeling)*
●Dynamic Radar Cruise Control met volledig snelheidsbereik*
●Automatic High Beam-systeem*
*
: Indien aanwezig
■ Waarschuwingszoemer
→Blz. 650
C-HR_HV_OM_Europe_OM10576E.b ook Page 658 Thursday, March 15, 2018 4:01 PM

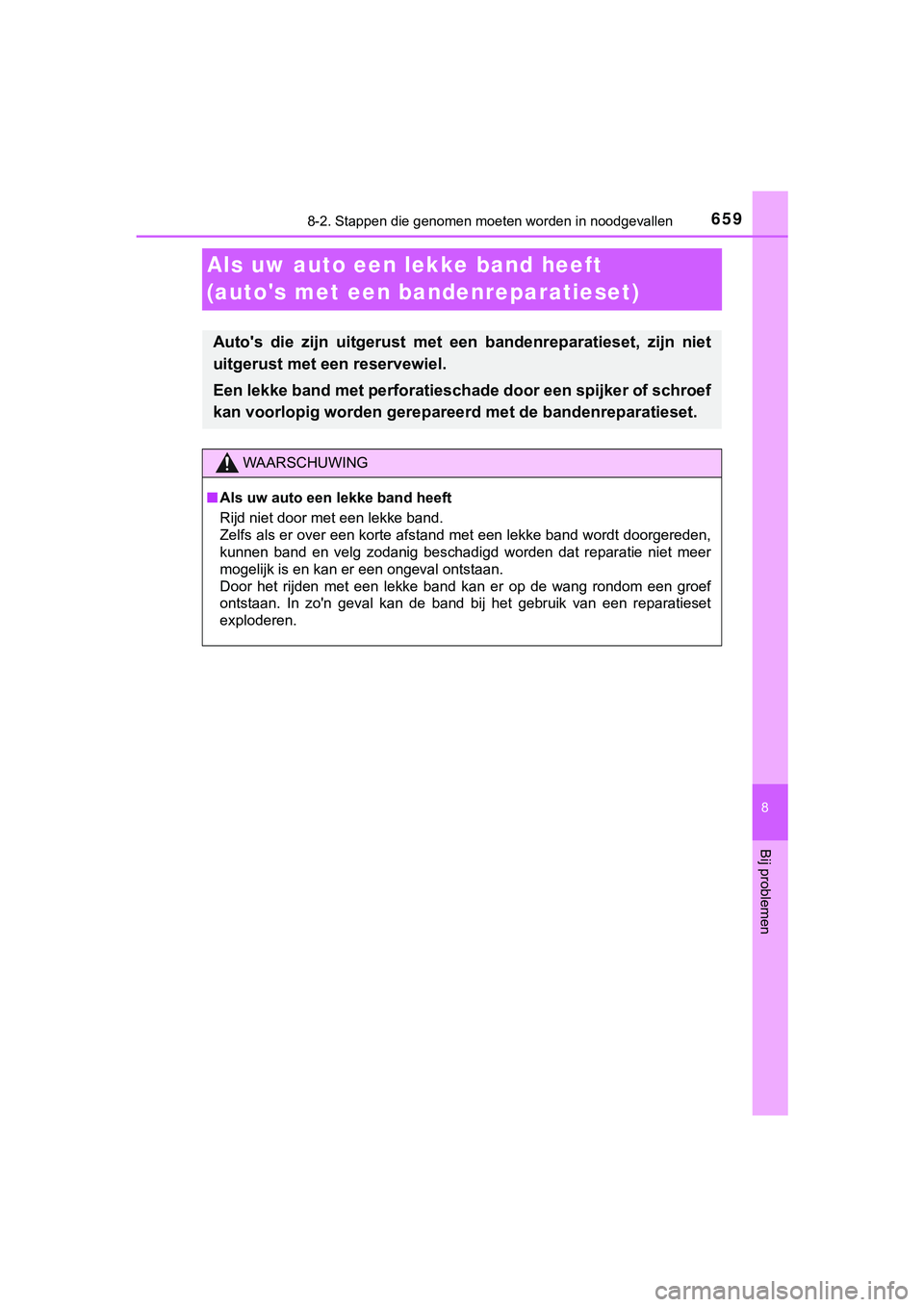

6598-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Als uw auto een lekke band heeft
(auto's met een bandenreparatieset)
Auto's die zijn uitgerust met ee n bandenreparatieset, zijn niet
uitgerust met een reservewiel.
Een lekke band met perforatiesc hade door een spijker of schroef
kan voorlopig worden gerepareerd met de bandenreparatieset.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een rep aratieset
exploderen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 659 Thursday, March 15, 2018 4:01 PM
