TOYOTA CAMRY 2018 Manuel du propriétaire (in French)

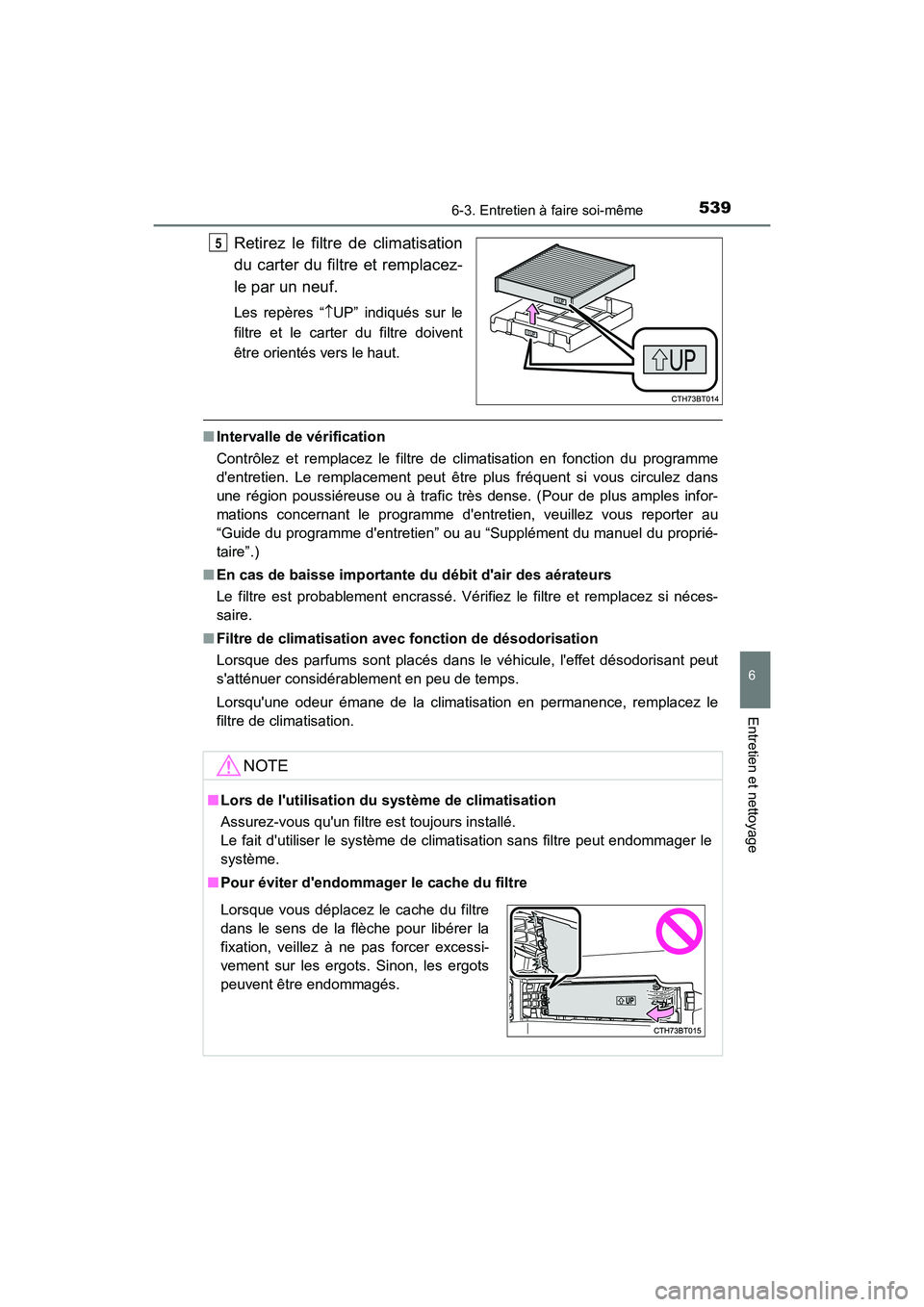

5396-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)
Retirez le filtre de climatisation
du carter du filtre et remplacez-
le par un neuf.
Les repères “ UP” indiqués sur le
filtre et le carter du filtre doivent
être orientés vers le haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d' entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Filtre de climatisation avec fonction de désodorisation
Lorsque des parfums sont placés dans le véhicule, l'effet désodorisant peut
s'atténuer considérablement en peu de temps.
Lorsqu'une odeur émane de la climatisation en permanence, remplacez le
filtre de climatisation.
5
NOTE
■ Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.
■ Pour éviter d'endommager le cache du filtre
Lorsque vous déplacez le cache du filtre
dans le sens de la flèche pour libérer la
fixation, veillez à ne pas forcer excessi-
vement sur les ergots. Sinon, les ergots
peuvent être endommagés.

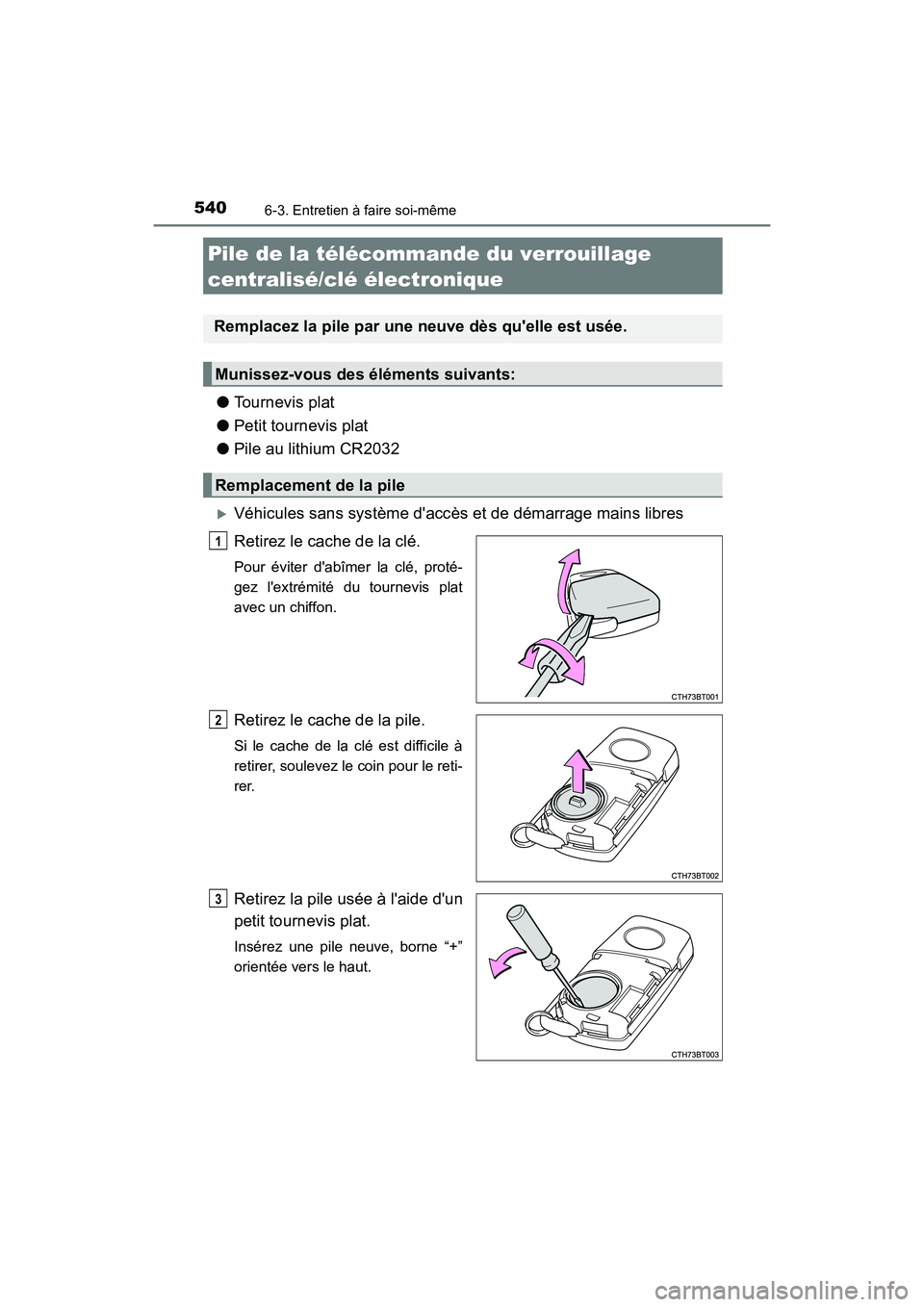

5406-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Véhicules sans système d'accès et de démarrage mains libres
Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez le cache de la pile.
Si le cache de la clé est difficile à
retirer, soulevez le coin pour le reti-
rer.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Pile de la télécommande du verrouillage
centralisé/clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

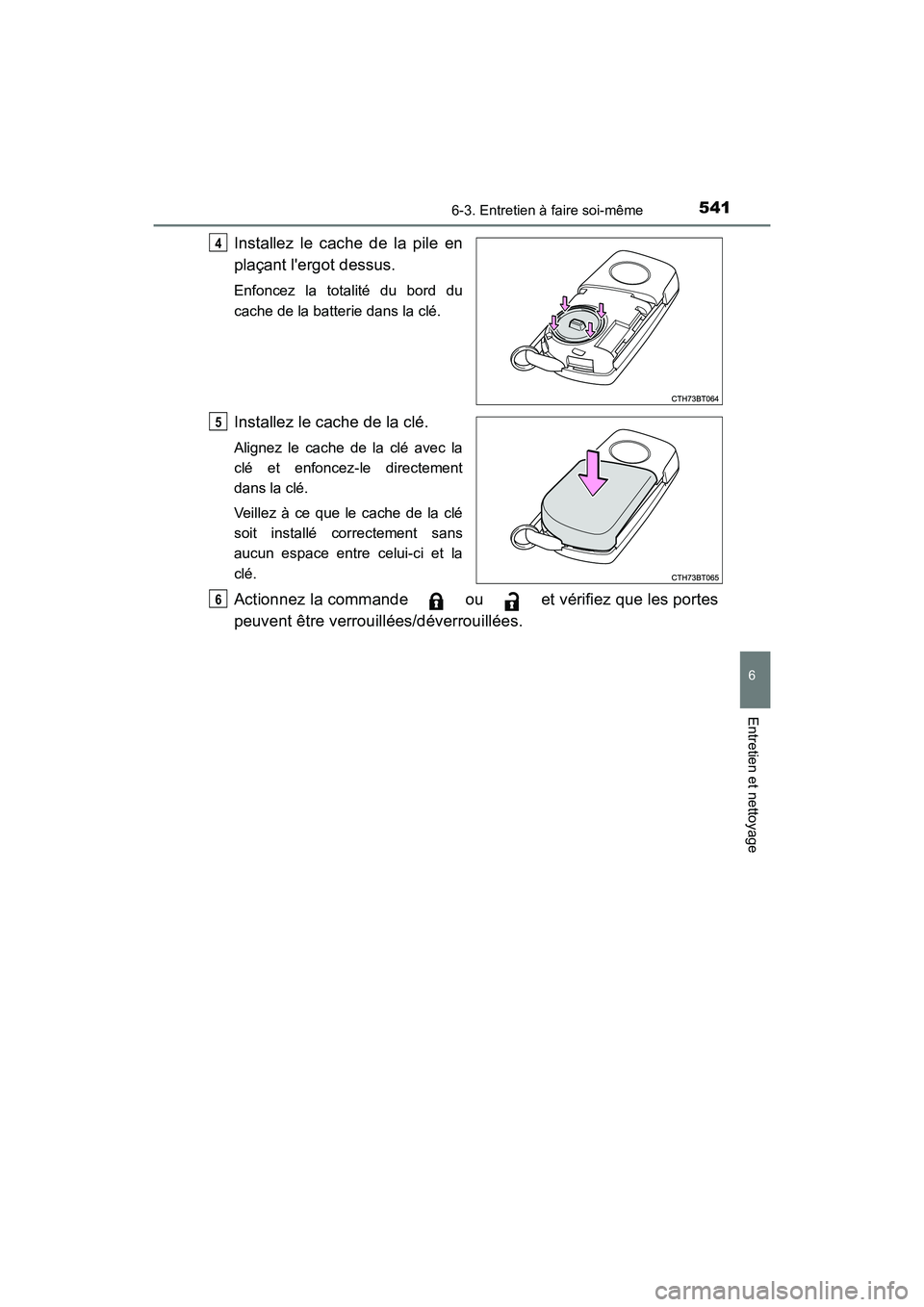

5416-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)
Installez le cache de la pile en
plaçant l'ergot dessus.
Enfoncez la totalité du bord du
cache de la batterie dans la clé.
Installez le cache de la clé.
Alignez le cache de la clé avec la
clé et enfoncez-le directement
dans la clé.
Veillez à ce que le cache de la clé
soit installé correctement sans
aucun espace entre celui-ci et la
clé.
Actionnez la commande ou et vérifiez que les portes
peuvent être verrouillées/déverrouillées.
4
5
6

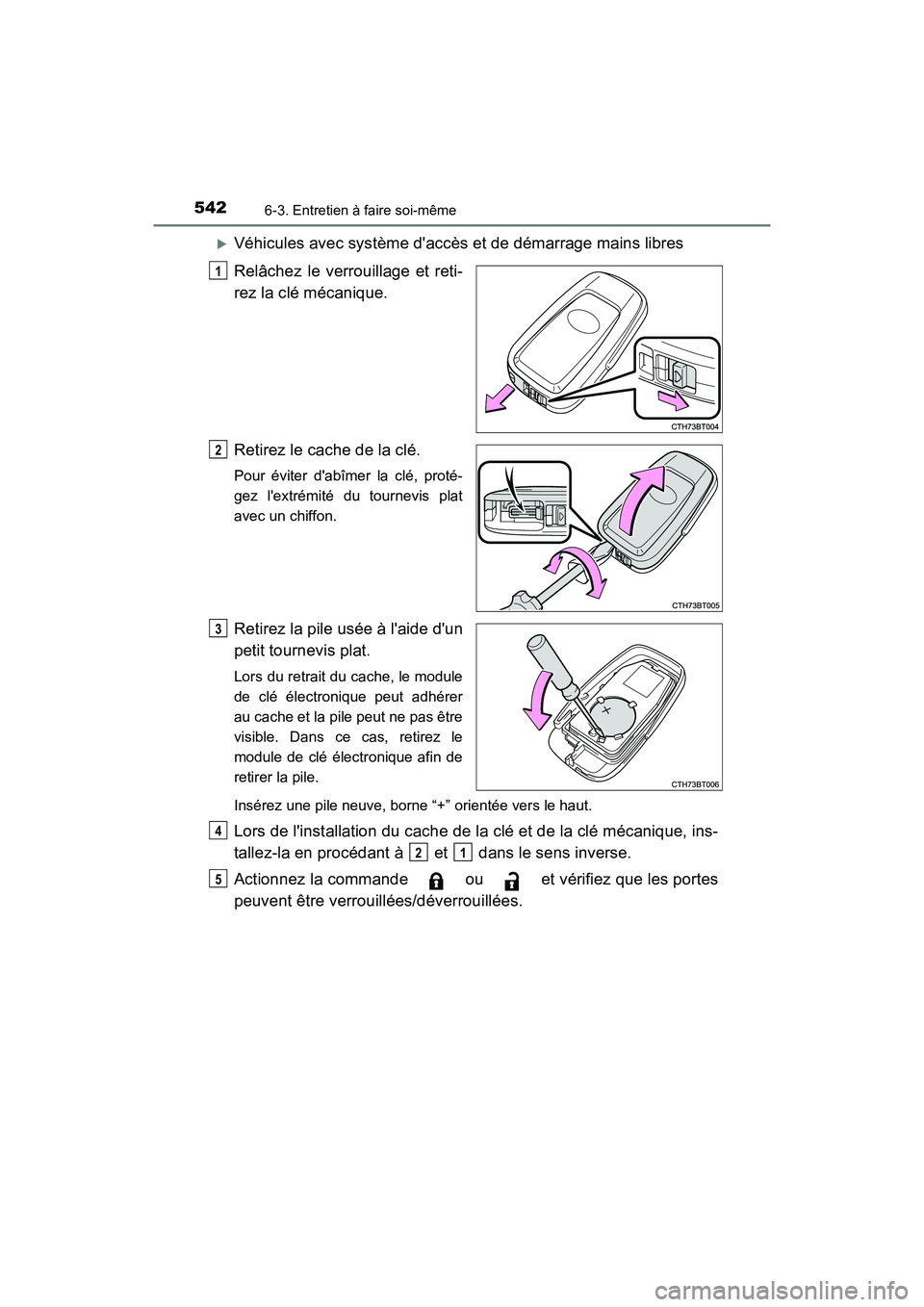

5426-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
Véhicules avec système d'accès et de démarrage mains libres
Relâchez le verrouillage et reti-
rez la clé mécanique.
Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module
de clé électronique peut adhérer
au cache et la pile peut ne pas être
visible. Dans ce cas, retirez le
module de clé électronique afin de
retirer la pile.
Insérez une pile neuve, borne “+” orientée vers le haut.
Lors de l'installation du cache de la clé et de la clé mécanique, ins-
tallez-la en procédant à et dans le sens inverse.
Actionnez la commande ou et vérifiez que les portes
peuvent être verrouillées/déverrouillées.
1
2
3
4
21
5

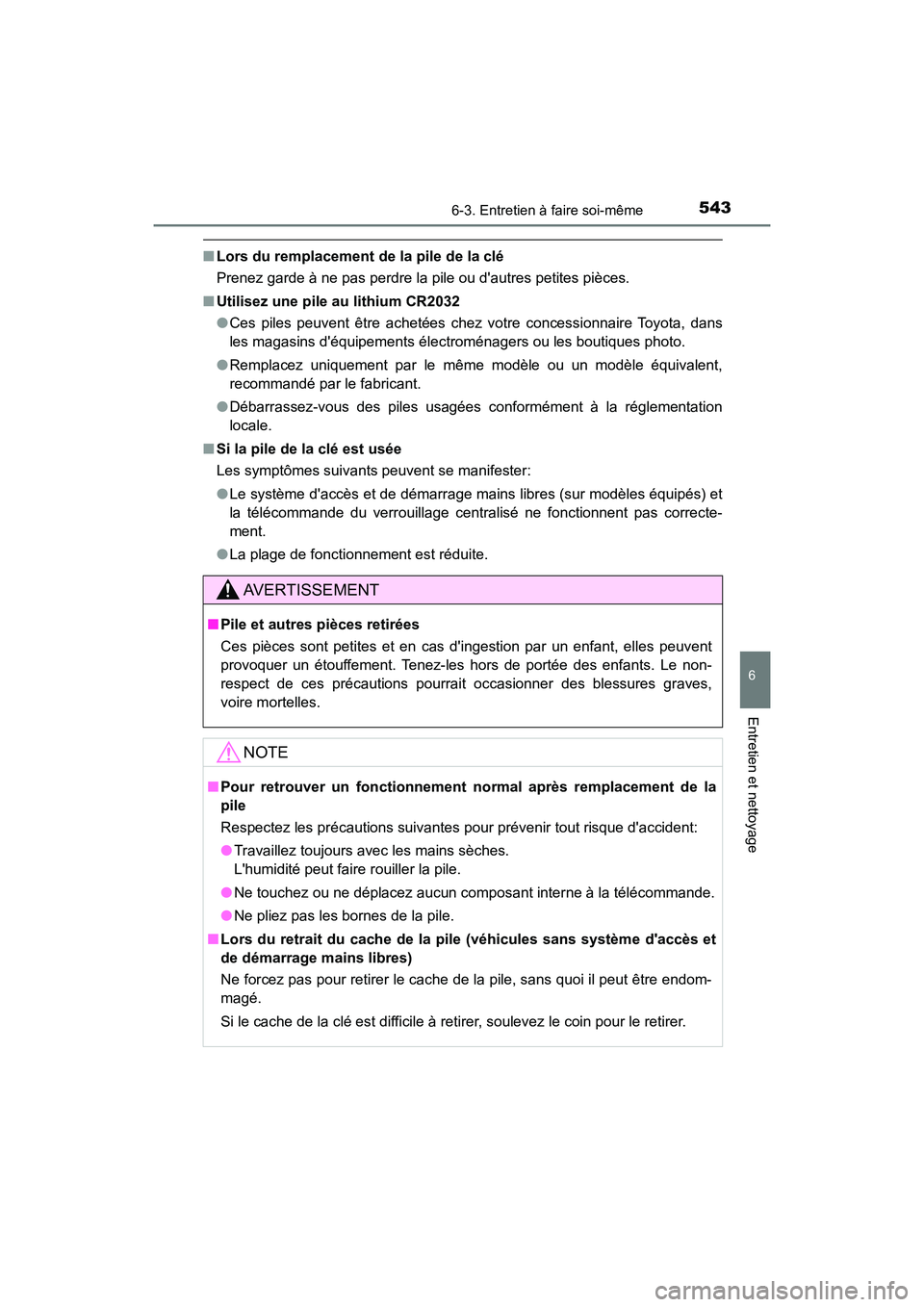

5436-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)
■Lors du remplacement de la pile de la clé
Prenez garde à ne pas perdre la pile ou d'autres petites pièces.
■ Utilisez une pile au lithium CR2032
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d'accès et de démarrage mains libres (sur modèles équipés) et
la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.
■ Lors du retrait du cache de la pile (véhicules sans système d'accès et
de démarrage mains libres)
Ne forcez pas pour retirer le cache de la pile, sans quoi il peut être endom-
magé.
Si le cache de la clé est difficile à retirer, soulevez le coin pour le retirer.

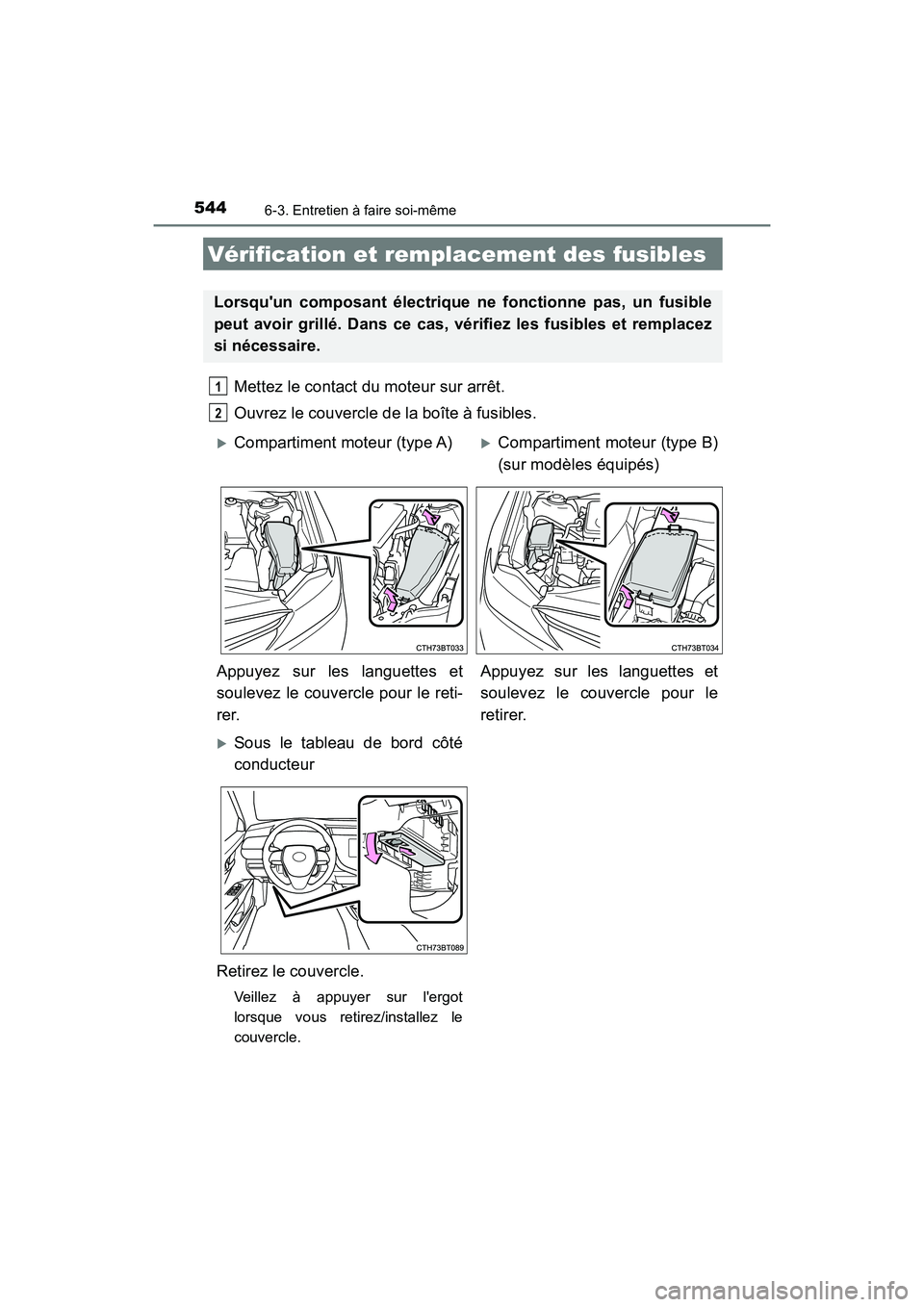

5446-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
Compartiment moteur (type A)Compartiment moteur (type B)
(sur modèles équipés)
Appuyez sur les languettes et
soulevez le couvercle pour le reti-
rer.
Appuyez sur les languettes et
soulevez le couvercle pour le
retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot
lorsque vous retirez/installez le
couvercle.

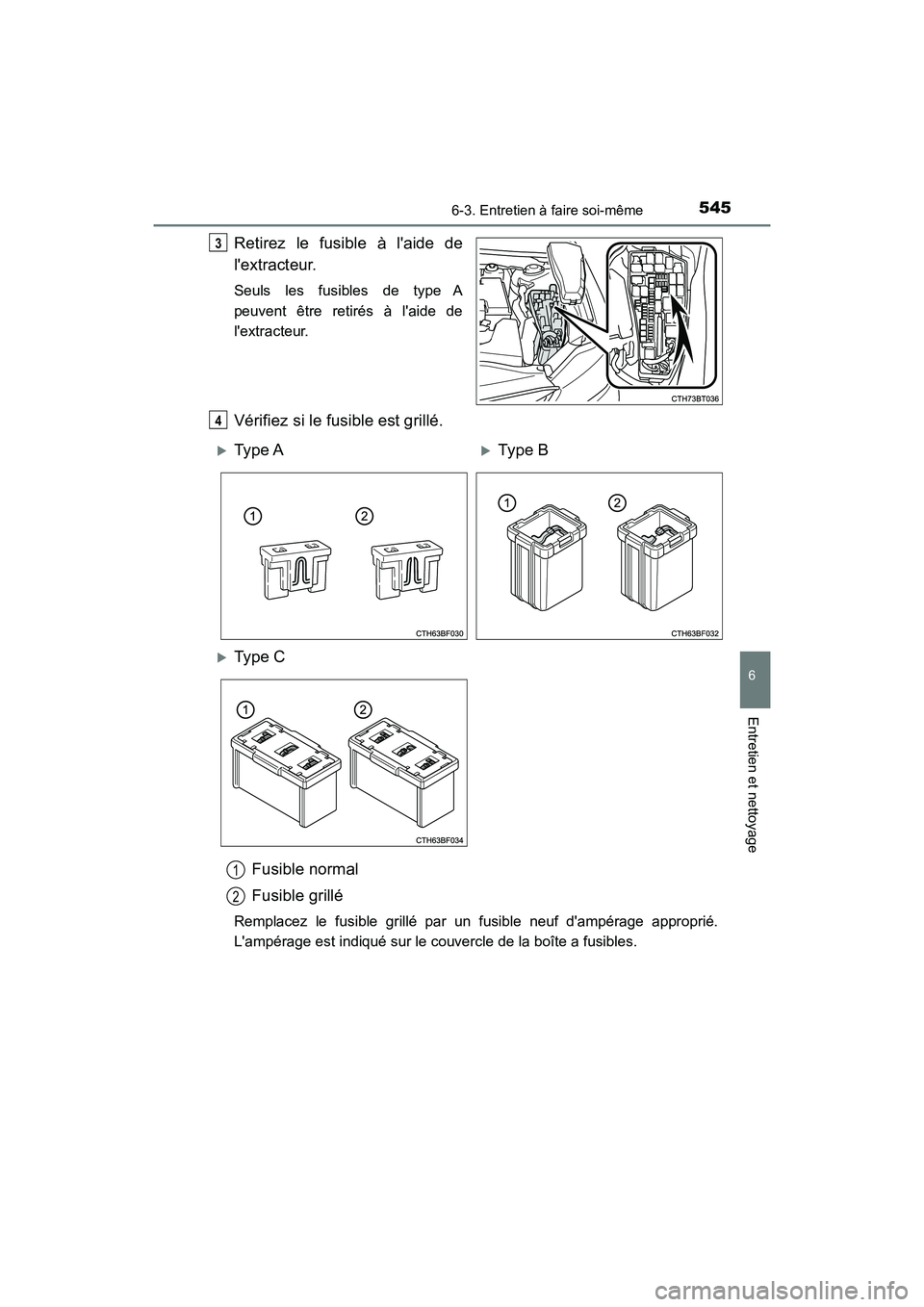

5456-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
3
4
Type ATy pe B
Type C
1
2

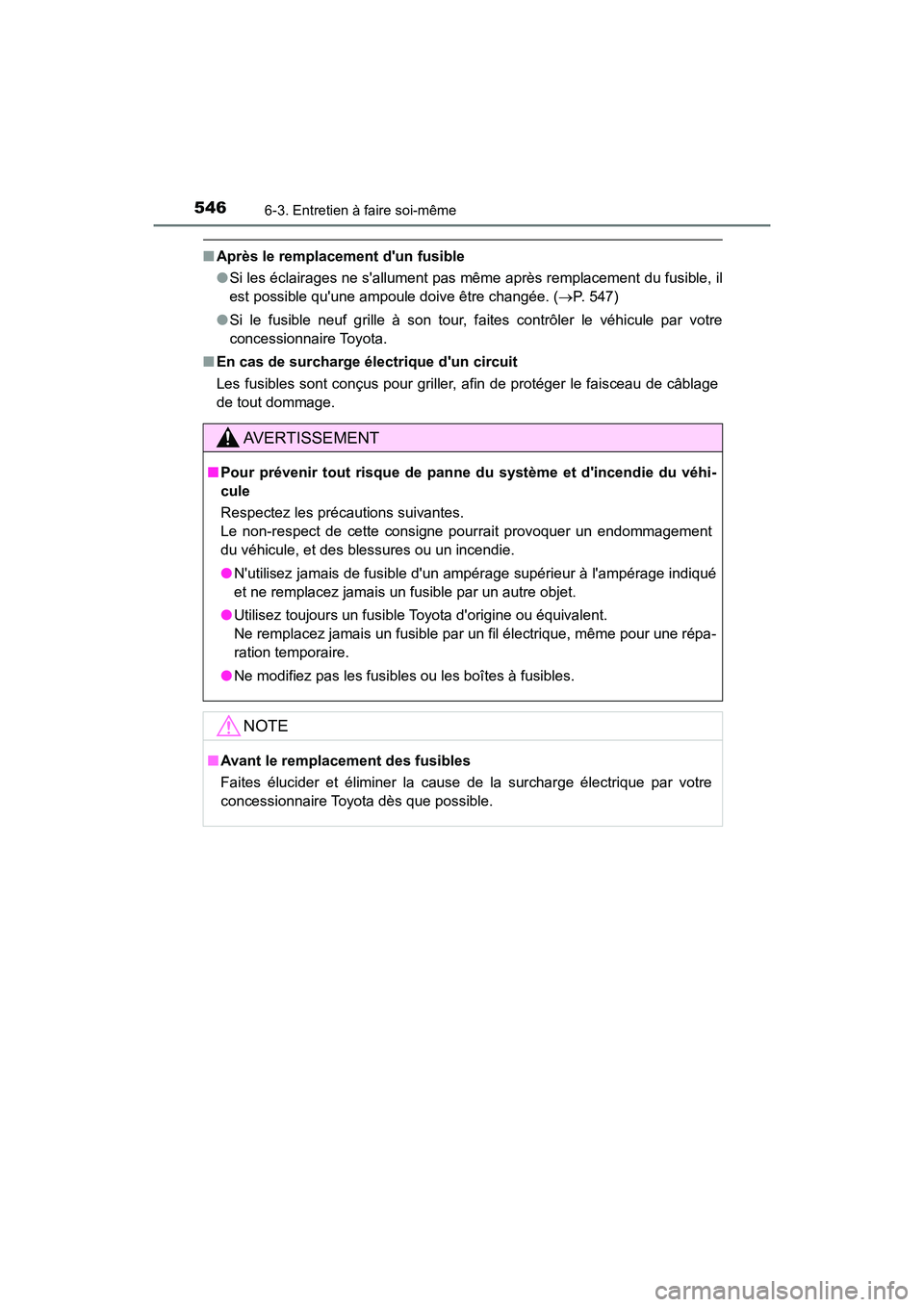

5466-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
■Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 547)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

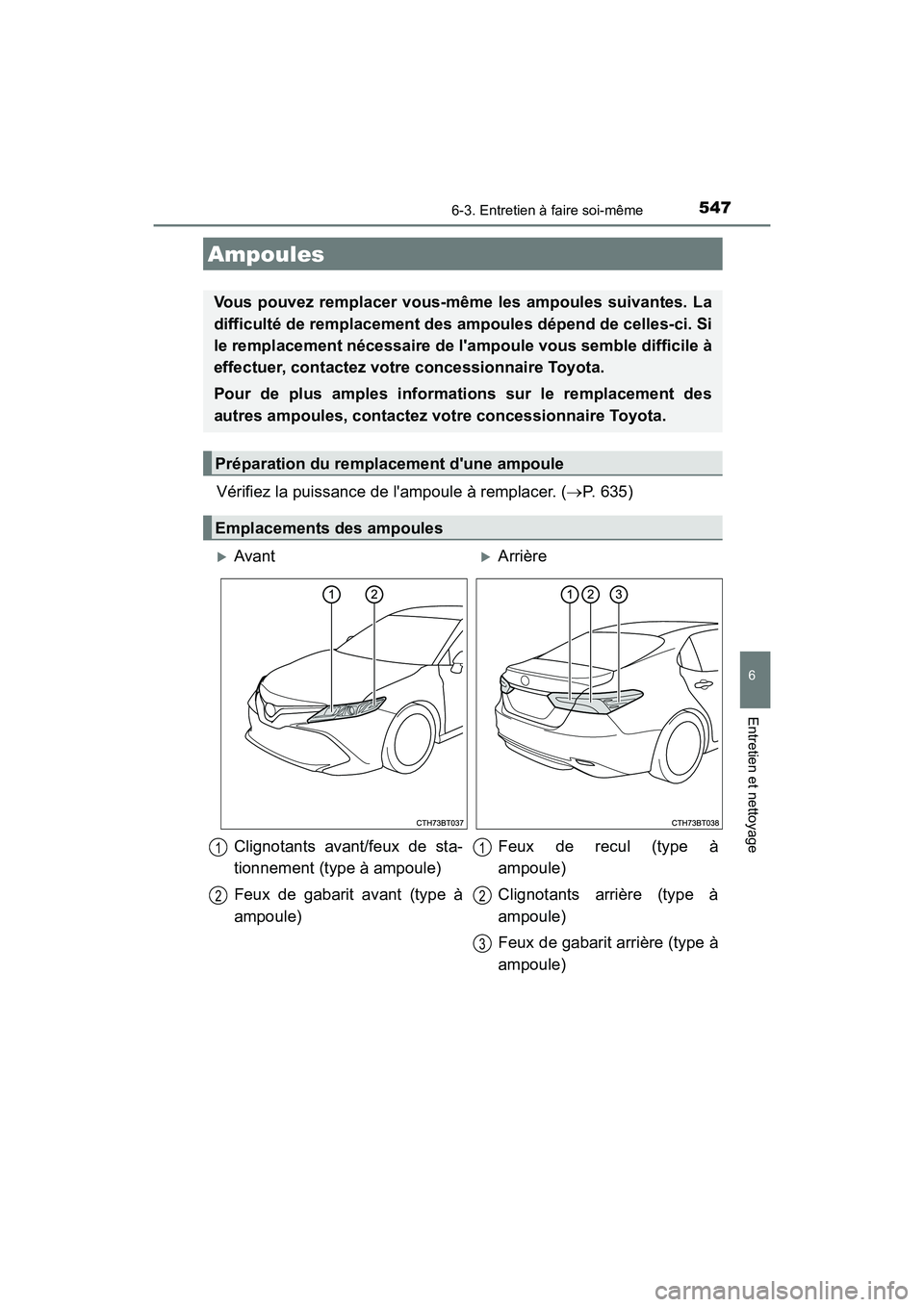

5476-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)
Vérifiez la puissance de l'ampoule à remplacer. (P. 635)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
AvantArrière
Clignotants avant/feux de sta-
tionnement (type à ampoule)
Feux de gabarit avant (type à
ampoule)
Feux de recul (type à
ampoule)
Clignotants arrière (type à
ampoule)
Feux de gabarit arrière (type à
ampoule)
1
2
1
2
3

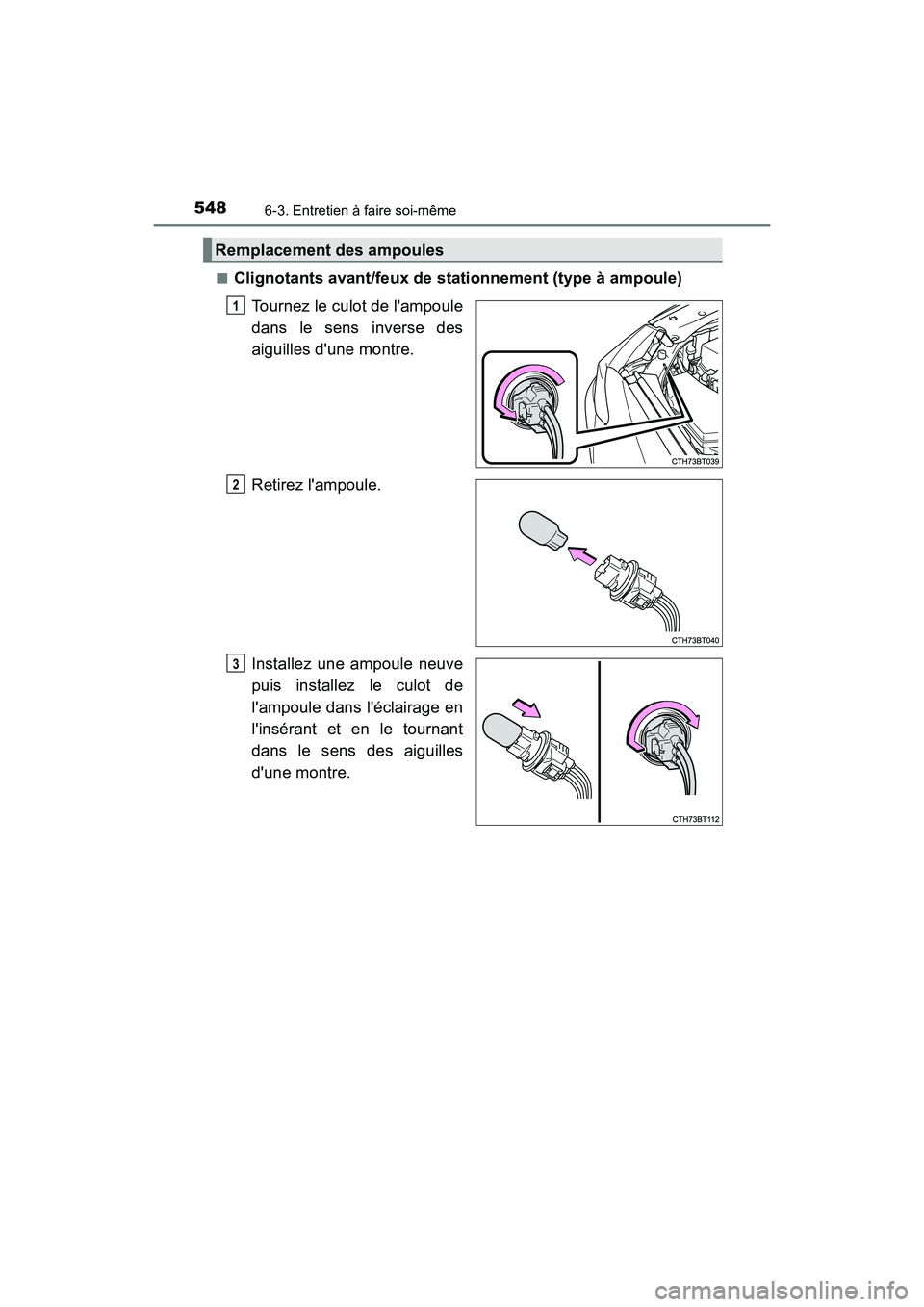

5486-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
■Clignotants avant/feux de stationnement (type à ampoule)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Installez une ampoule neuve
puis installez le culot de
l'ampoule dans l'éclairage en
l'insérant et en le tournant
dans le sens des aiguilles
d'une montre.
Remplacement des ampoules
1
2
3
