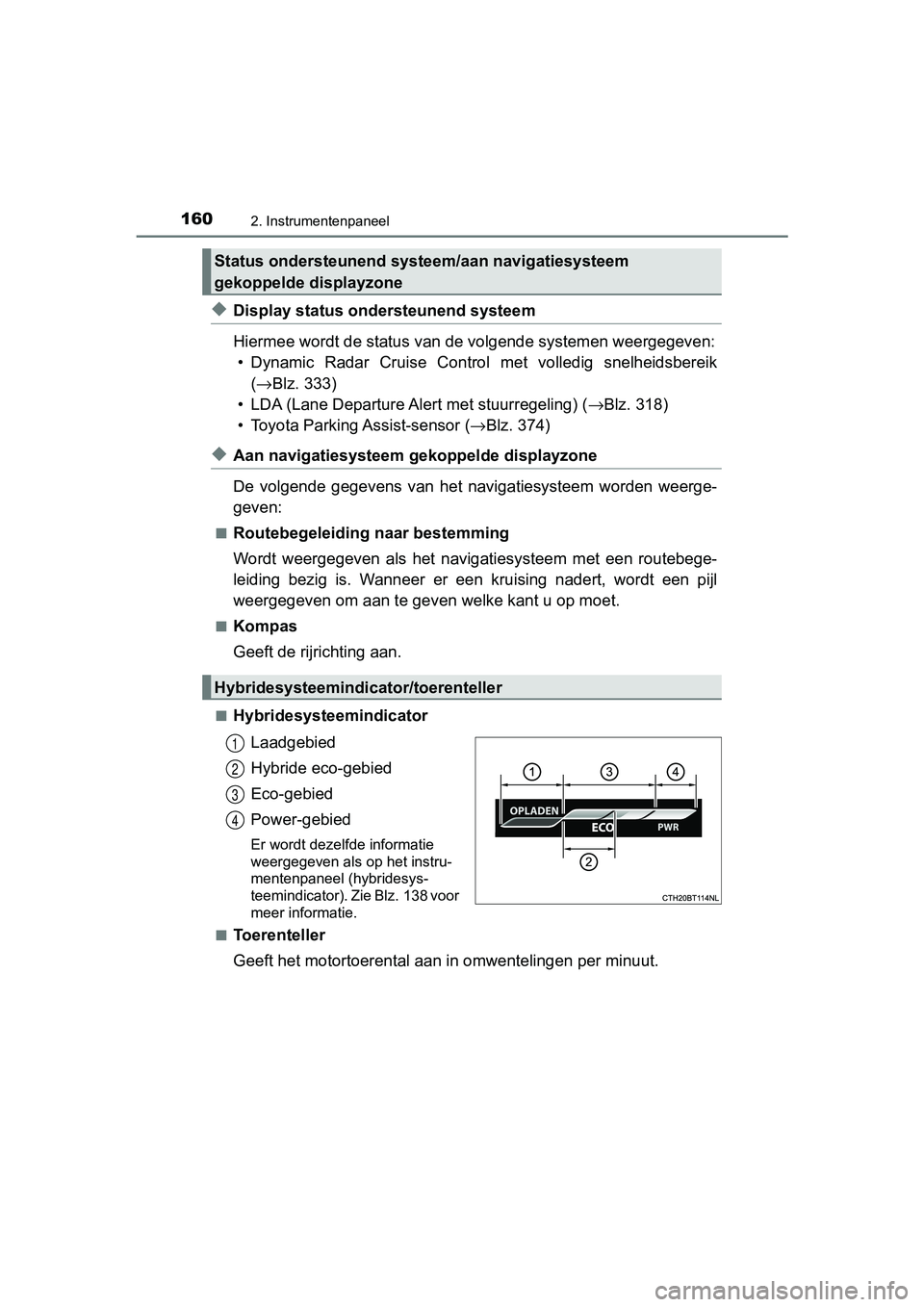

TOYOTA CAMRY 2019 Instructieboekje (in Dutch)

1602. Instrumentenpaneel
CAMRY_HV_EE
◆Display status ondersteunend systeem
Hiermee wordt de status van de volgende systemen weergegeven:
• Dynamic Radar Cruise Control met volledig snelheidsbereik (→ Blz. 333)
• LDA (Lane Departure Alert met stuurregeling) ( →Blz. 318)
• Toyota Parking Assist-sensor ( →Blz. 374)
◆Aan navigatiesysteem g ekoppelde displayzone
De volgende gegevens van het navigatiesysteem worden weerge-
geven:
■Routebegeleiding naar bestemming
Wordt weergegeven als het navigatiesysteem met een routebege-
leiding bezig is. Wanneer er een kruising nadert, wordt een pij l
weergegeven om aan te geven welke kant u op moet.
■Kompas
Geeft de rijrichting aan.
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
Power-gebied
Er wordt dezelfde informatie
weergegeven als op het instru-
mentenpaneel (hybridesys-
teemindicator). Zie Blz. 138 voor
meer informatie.
■
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Status ondersteunend systeem/aan navigatiesysteem
gekoppelde displayzone
Hybridesysteemindicator/toerenteller
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 160 Monday, January 28, 2019 8:33 AM

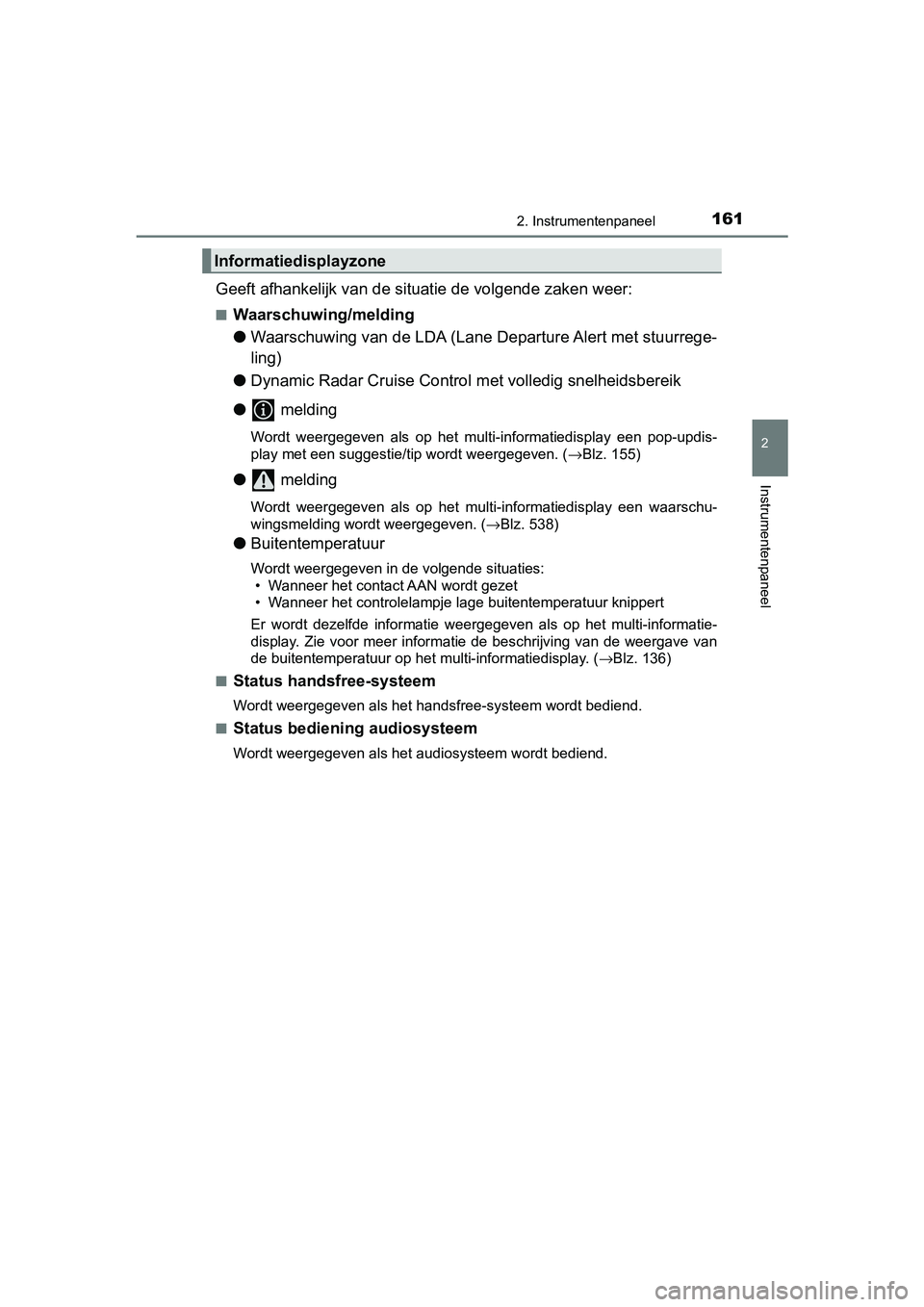

1612. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Geeft afhankelijk van de situatie de volgende zaken weer:
■Waarschuwing/melding
●Waarschuwing van de LDA (Lane Departure Alert met stuurrege-
ling)
● Dynamic Radar Cruise Control met volledig snelheidsbereik
● melding
Wordt weergegeven als op het multi-informatiedisplay een pop-up dis-
play met een suggestie/tip wordt weergegeven. ( →Blz. 155)
● melding
Wordt weergegeven als op het multi-informatiedisplay een waarsc hu-
wingsmelding wordt weergegeven. ( →Blz. 538)
●Buitentemperatuur
Wordt weergegeven in de volgende situaties:
• Wanneer het contact AAN wordt gezet
• Wanneer het controlelampje lage buitentemperatuur knippert
Er wordt dezelfde informatie weergegeven als op het multi-infor matie-
display. Zie voor meer informatie de beschrijving van de weerga ve van
de buitentemperatuur op het multi-informatiedisplay. ( →Blz. 136)
■
Status handsfree-systeem
Wordt weergegeven als het handsfree-systeem wordt bediend.
■
Status bediening audiosysteem
Wordt weergegeven als het audiosysteem wordt bediend.
Informatiedisplayzone
CAMRY_HV_OM_Europe_OM33D66E .book Page 161 Monday, January 28, 2019 8:33 AM

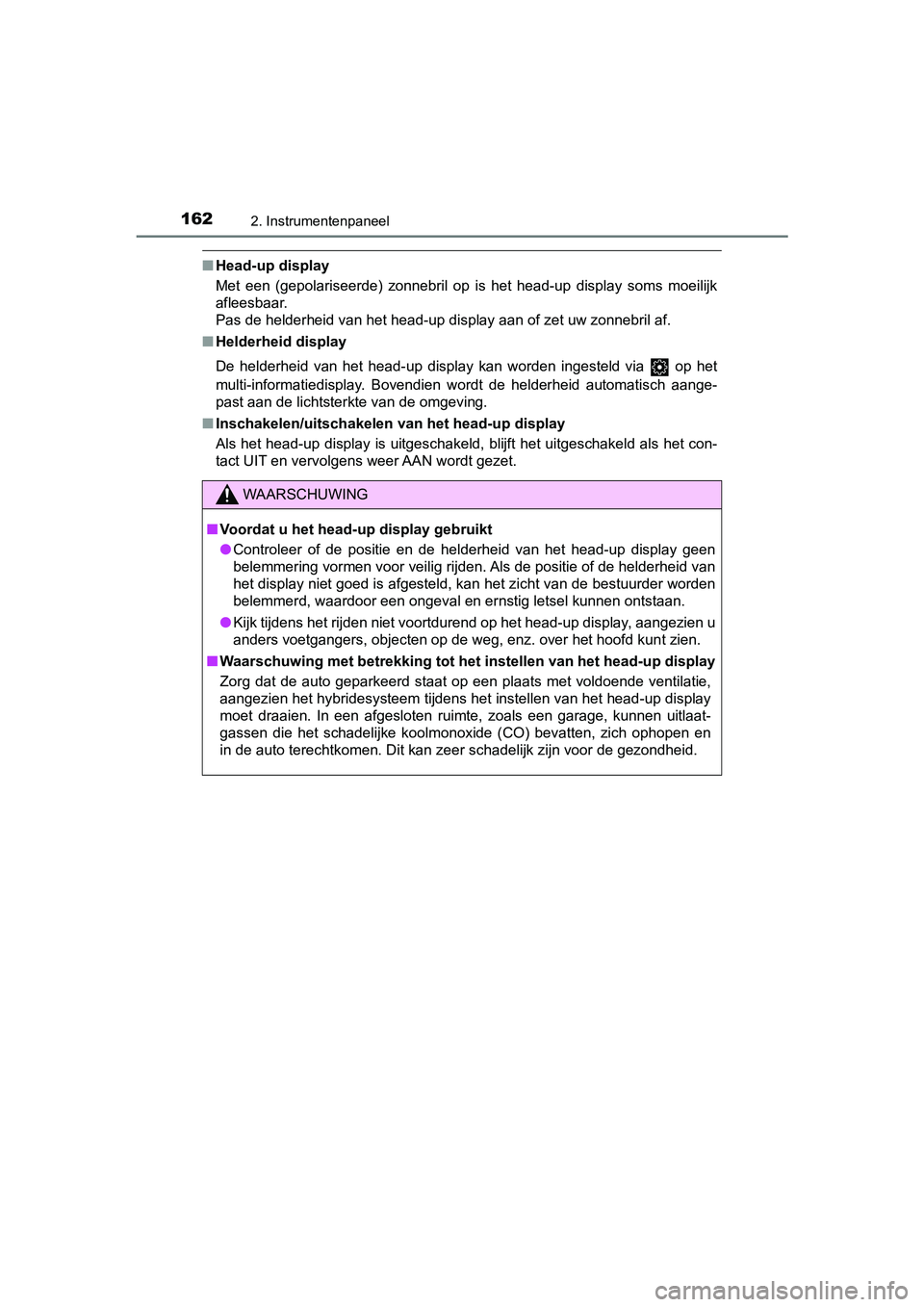

1622. Instrumentenpaneel
CAMRY_HV_EE
■Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display so ms moeilijk
afleesbaar.
Pas de helderheid van het head-up display aan of zet uw zonnebr il af.
■ Helderheid display
De helderheid van het head-up display kan worden ingesteld via op het
multi-informatiedisplay. Bovendien wordt de helderheid automatisch aange-
past aan de lichtsterkte van de omgeving.
■ Inschakelen/uitschakelen van het head-up display
Als het head-up display is uitgeschakeld, blijft het uitgeschakeld als het con-
tact UIT en vervolgens weer AAN wordt gezet.
WAARSCHUWING
■ Voordat u het head-up display gebruikt
● Controleer of de positie en de helderheid van het head-up display geen
belemmering vormen voor veilig rijden. Als de positie of de hel derheid van
het display niet goed is afgesteld, kan het zicht van de bestuu rder worden
belemmerd, waardoor een ongeval en ernstig letsel kunnen ontsta an.
● Kijk tijdens het rijden niet voortdurend op het head-up display, aangezien u
anders voetgangers, objecten op de weg, enz. over het hoofd kun t zien.
■ Waarschuwing met betrekking tot het instellen van het head-up display
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie,
aangezien het hybridesysteem tijdens het instellen van het head-up display
moet draaien. In een afgesloten ruimte, zoals een garage, kunne n uitlaat-
gassen die het schadelijke koolmonoxide (CO) bevatten, zich oph open en
in de auto terechtkomen. Dit kan zeer schadelijk zijn voor de g ezondheid.
CAMRY_HV_OM_Europe_OM33D66E.book Page 162 Monday, January 28, 2019 8:33 AM

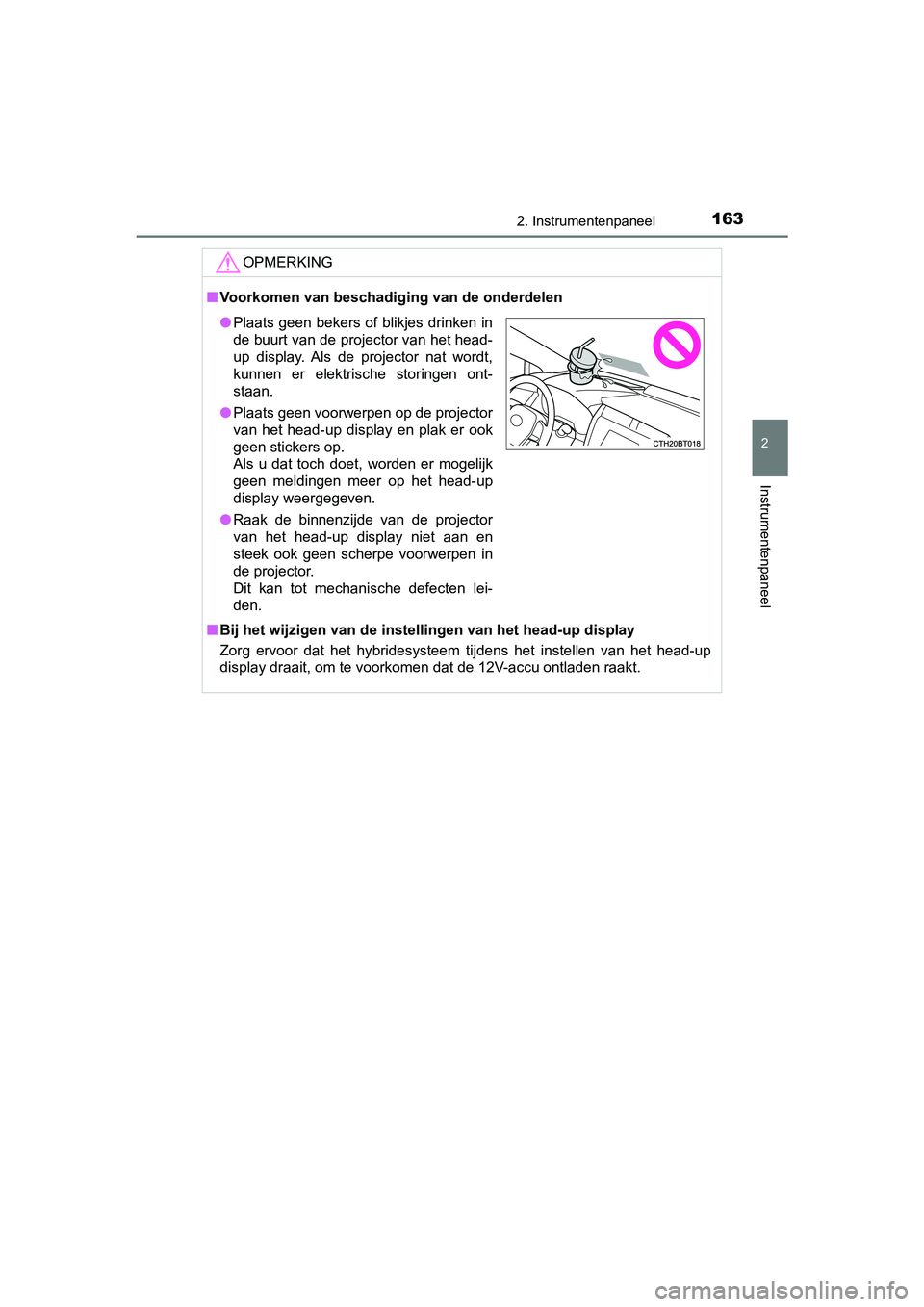

1632. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
OPMERKING
■Voorkomen van beschadig ing van de onderdelen
■ Bij het wijzigen van de instellingen van het head-up display
Zorg ervoor dat het hybridesysteem tijdens het instellen van he t head-up
display draait, om te voorkomen dat de 12V-accu ontladen raakt.
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
● Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
● Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
CAMRY_HV_OM_Europe_OM33D66E .book Page 163 Monday, January 28, 2019 8:33 AM

1642. Instrumentenpaneel
CAMRY_HV_EE
Scherm audiosysteem
Multi-informatiedisplay
Druk op de toets MENU.
Selecteer “Info” op het scherm
“Menu”.
Als het scherm “Ritinformatie” of
“Geschiedenis” wordt weergege-
ven, selecteert u “Energie”.
Multi-informatiedisplay
Druk een aantal keer op de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel om de
weergave van de energiemonitor
te selecteren.
Energiemonitor/verbruiksscherm
U kunt de status van het hybridesysteem zien op het multi-infor -
matiedisplay en op het sc herm van het audiosysteem.
Deze afbeeldingen hebben be trekking op een auto met linkse
besturing.
1
2
Energiemonitor
1
2
CAMRY_HV_OM_Europe_OM33D66E .book Page 164 Monday, January 28, 2019 8:33 AM

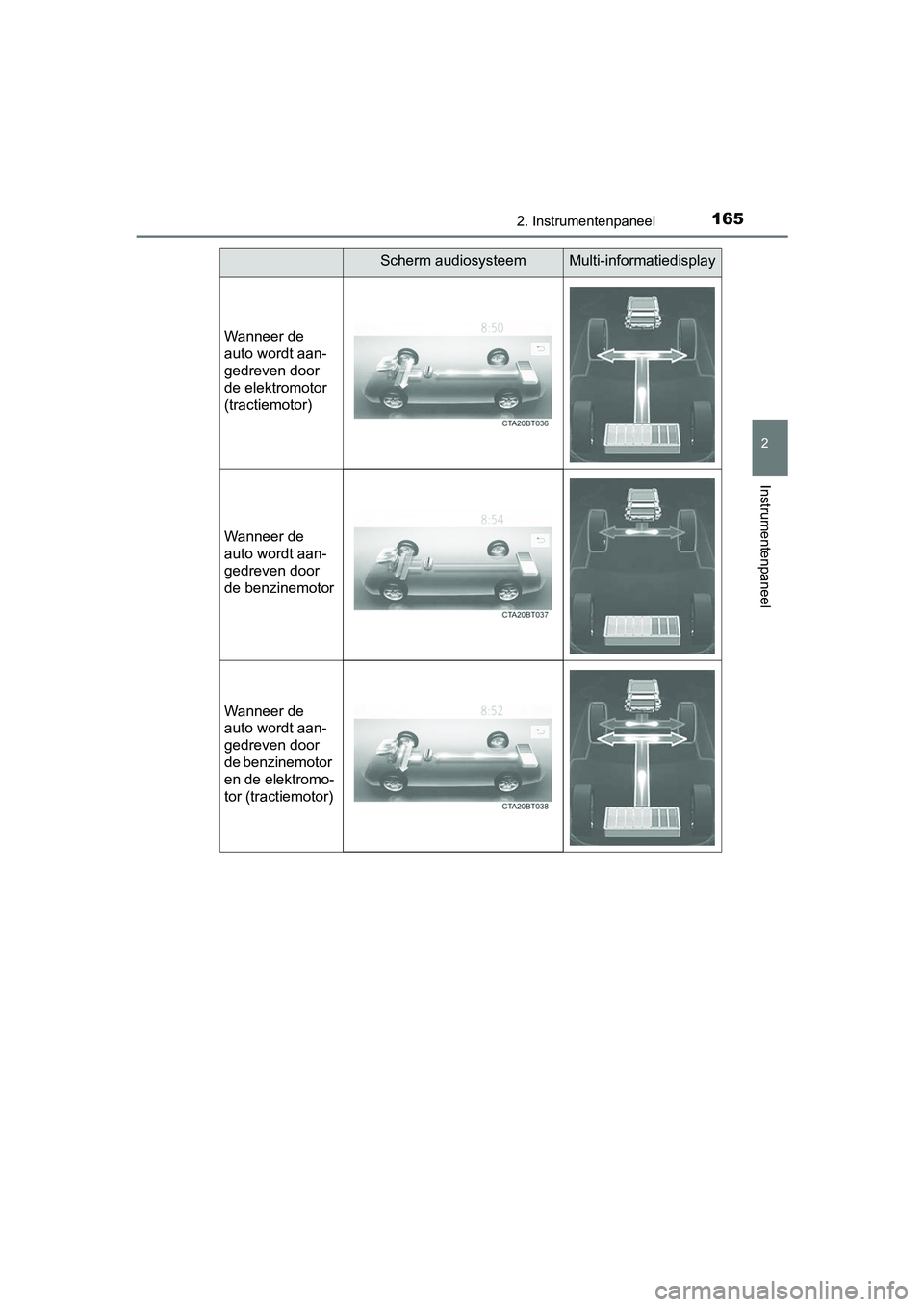

1652. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Scherm audiosysteemMulti-informatiedisplay
Wanneer de
auto wordt aan-
gedreven door
de elektromotor
(tractiemotor)
Wanneer de
auto wordt aan-
gedreven door
de benzinemotor
Wanneer de
auto wordt aan-
gedreven door
de benzinemotor
en de elektromo-
tor (tractiemotor)
CAMRY_HV_OM_Europe_OM33D66E.book Page 165 Monday, January 28, 2019 8:33 AM

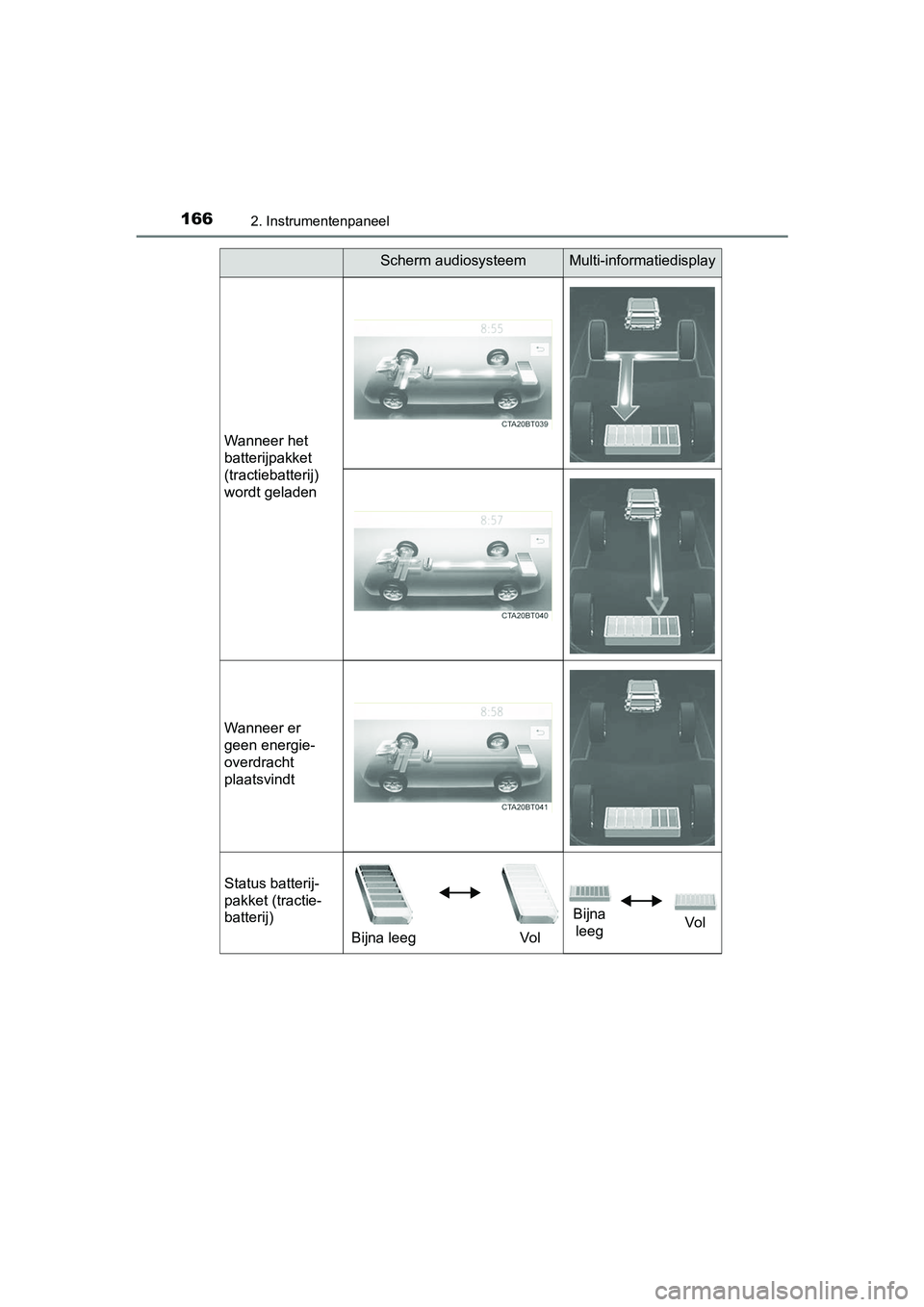

1662. Instrumentenpaneel
CAMRY_HV_EE
Wanneer het
batterijpakket
(tractiebatterij)
wordt geladen
Wanneer er
geen energie-
overdracht
plaatsvindt
Status batterij-
pakket (tractie-
batterij)Bijna leeg Vol Bijna
leeg Vo l
Scherm audiosysteemMulti-informatiedisplay
CAMRY_HV_OM_Europe_OM33D66E
.book Page 166 Monday, January 28, 2019 8:33 AM

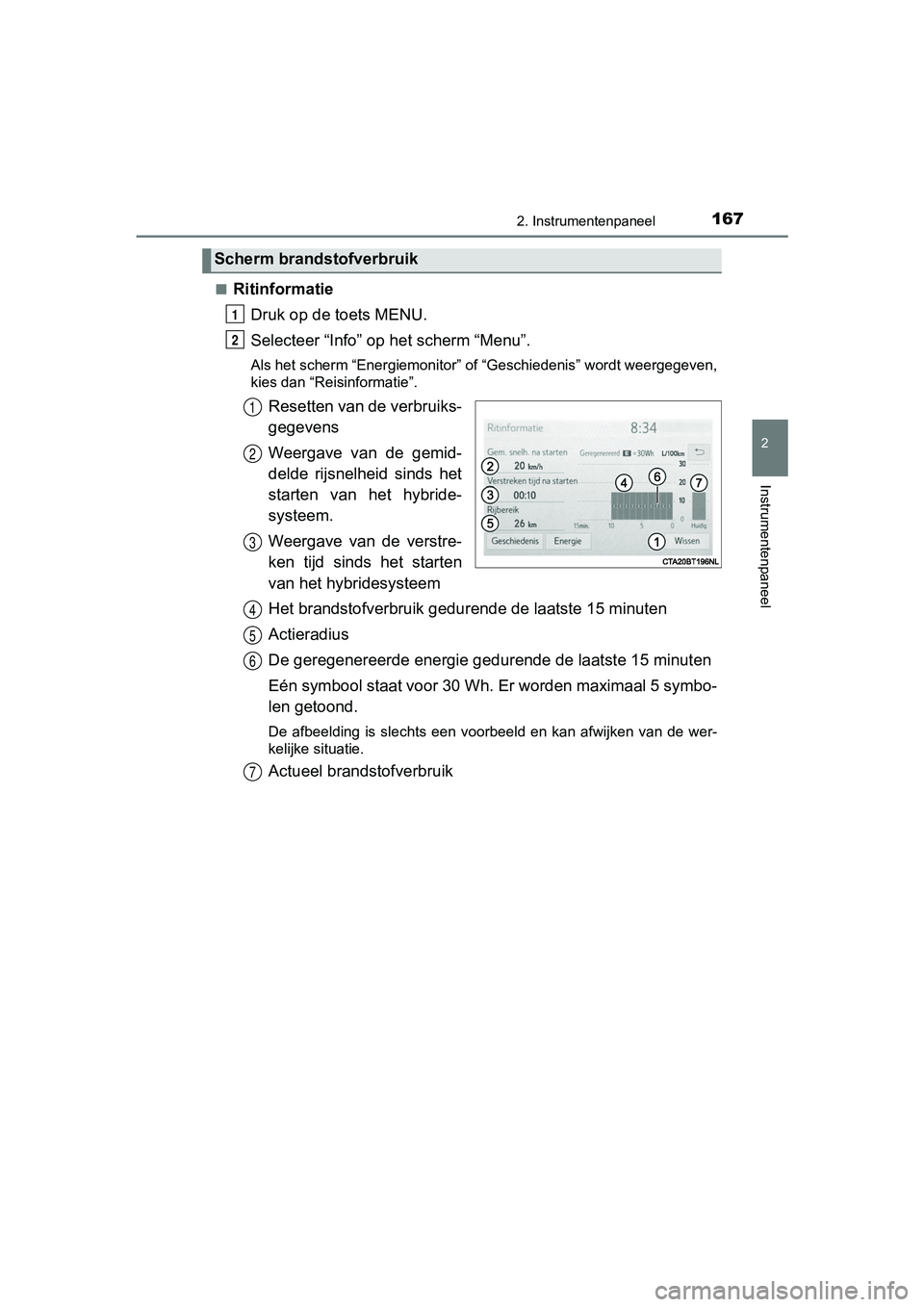

1672. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
■RitinformatieDruk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als het scherm “Energiemonitor” of “Geschiedenis” wordt weergeg even,
kies dan “Reisinformatie”.
Resetten van de verbruiks-
gegevens
Weergave van de gemid-
delde rijsnelheid sinds het
starten van het hybride-
systeem.
Weergave van de verstre-
ken tijd sinds het starten
van het hybridesysteem
Het brandstofverbruik gedurende de laatst e 15 minuten
Actieradius
De geregenereerde energie ge durende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbo-
len getoond.
De afbeelding is slechts een voorbeeld en kan afwijken van de w er-
kelijke situatie.
Actueel brandstofverbruik
Scherm brandstofverbruik
1
2
1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33D66E .book Page 167 Monday, January 28, 2019 8:33 AM

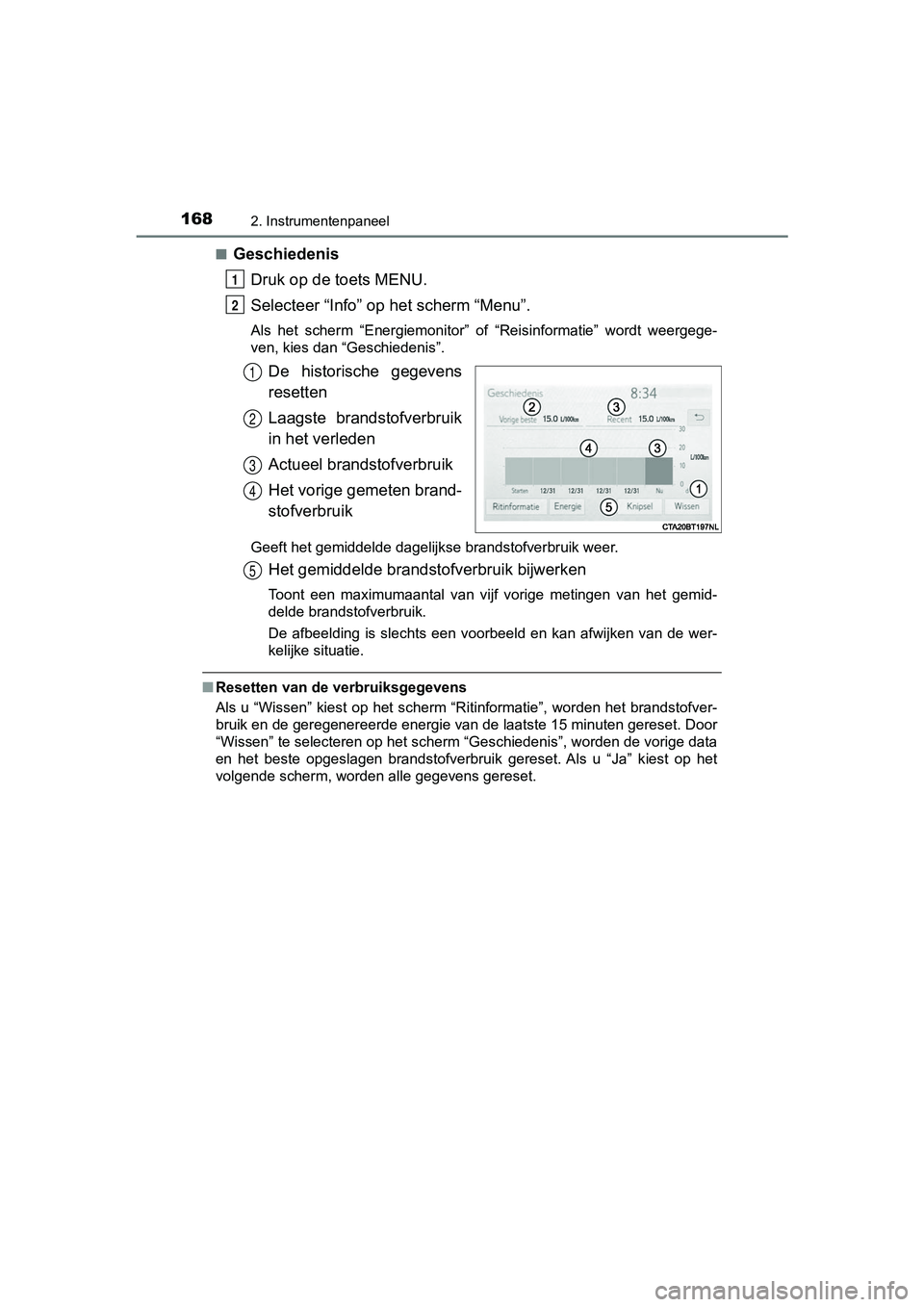

1682. Instrumentenpaneel
CAMRY_HV_EE■
Geschiedenis
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als het scherm “Energiemonitor” o f “Reisinformatie” wordt weergege-
ven, kies dan “Geschiedenis”.
De historische gegevens
resetten
Laagste brandstofverbruik
in het verleden
Actueel brandstofverbruik
Het vorige gemeten brand-
stofverbruik
Geeft het gemiddelde dagelijkse brandstofverbruik weer.
Het gemiddelde brandst ofverbruik bijwerken
Toont een maximumaantal van vijf vorige metingen van het gemid-
delde brandstofverbruik.
De afbeelding is slechts een voorbeeld en kan afwijken van de w er-
kelijke situatie.
■ Resetten van de verbruiksgegevens
Als u “Wissen” kiest op het scherm “Ritinformatie”, worden het brandstofver-
bruik en de geregenereerde energie van de laatste 15 minuten gereset. Door
“Wissen” te selecteren op het scherm “Geschiedenis”, worden de vorige data
en het beste opgeslagen brandstofverbruik gereset. Als u “Ja” k iest op het
volgende scherm, worden alle gegevens gereset.
1
2
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33D66E .book Page 168 Monday, January 28, 2019 8:33 AM

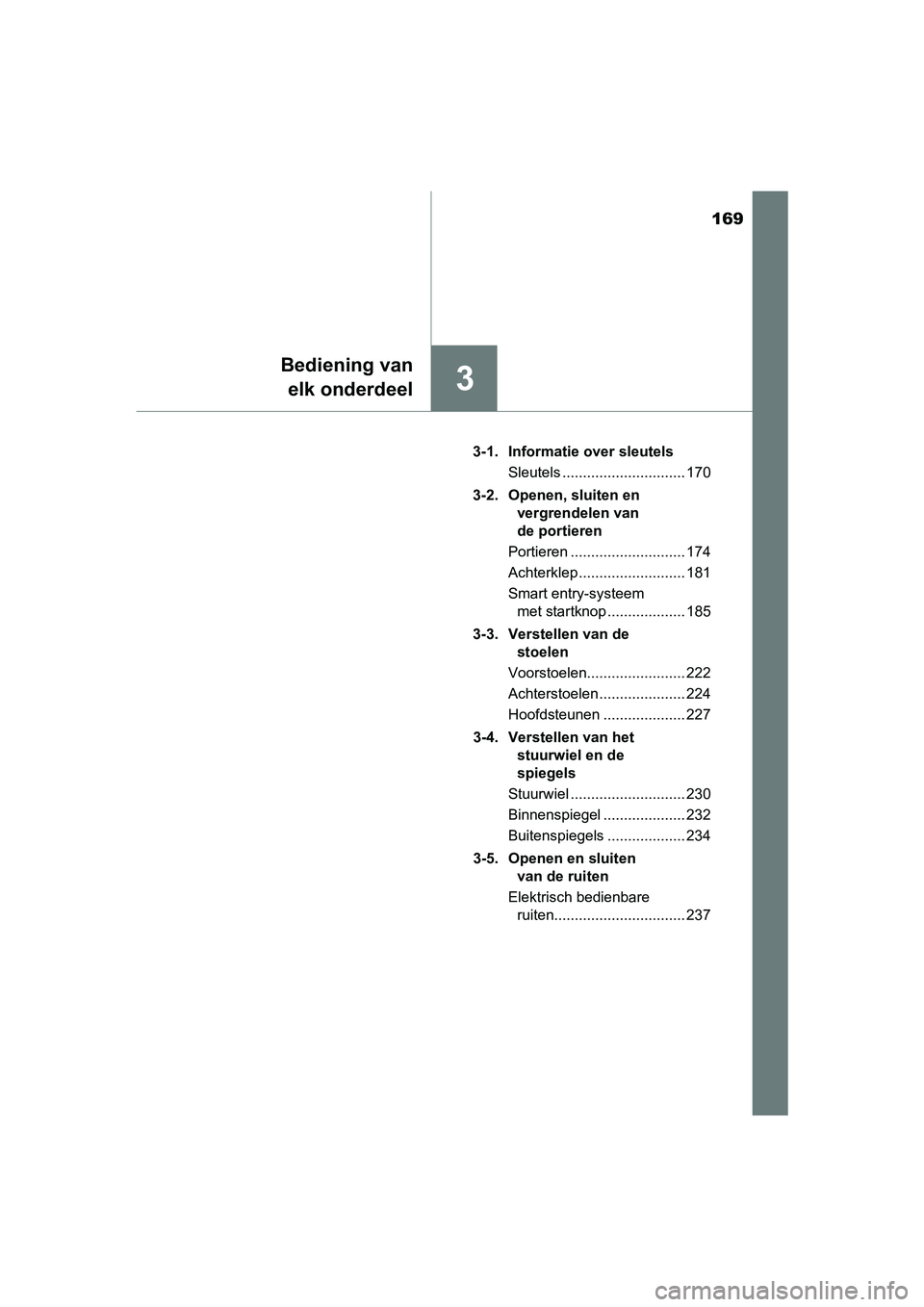

169
3
Bediening vanelk onderdeel
CAMRY_HV_EE 3-1. Informatie over sleutels
Sleutels .............................. 170
3-2. Openen, sluiten en vergrendelen van
de portieren
Portieren ............................ 174
Achterklep .......................... 181
Smart entry-systeem met startknop ................... 185
3-3. Verstellen van de stoelen
Voorstoelen........................ 222
Achterstoelen ..................... 224
Hoofdsteunen .................... 227
3-4. Verstellen van het stuurwiel en de
spiegels
Stuurwiel ............................ 230
Binnenspiegel .................... 232
Buitenspiegels ................... 234
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten................................ 237
