TOYOTA CAMRY 2019 Instructieboekje (in Dutch)

130
CAMRY_HV_EE
2. Instrumentenpaneel

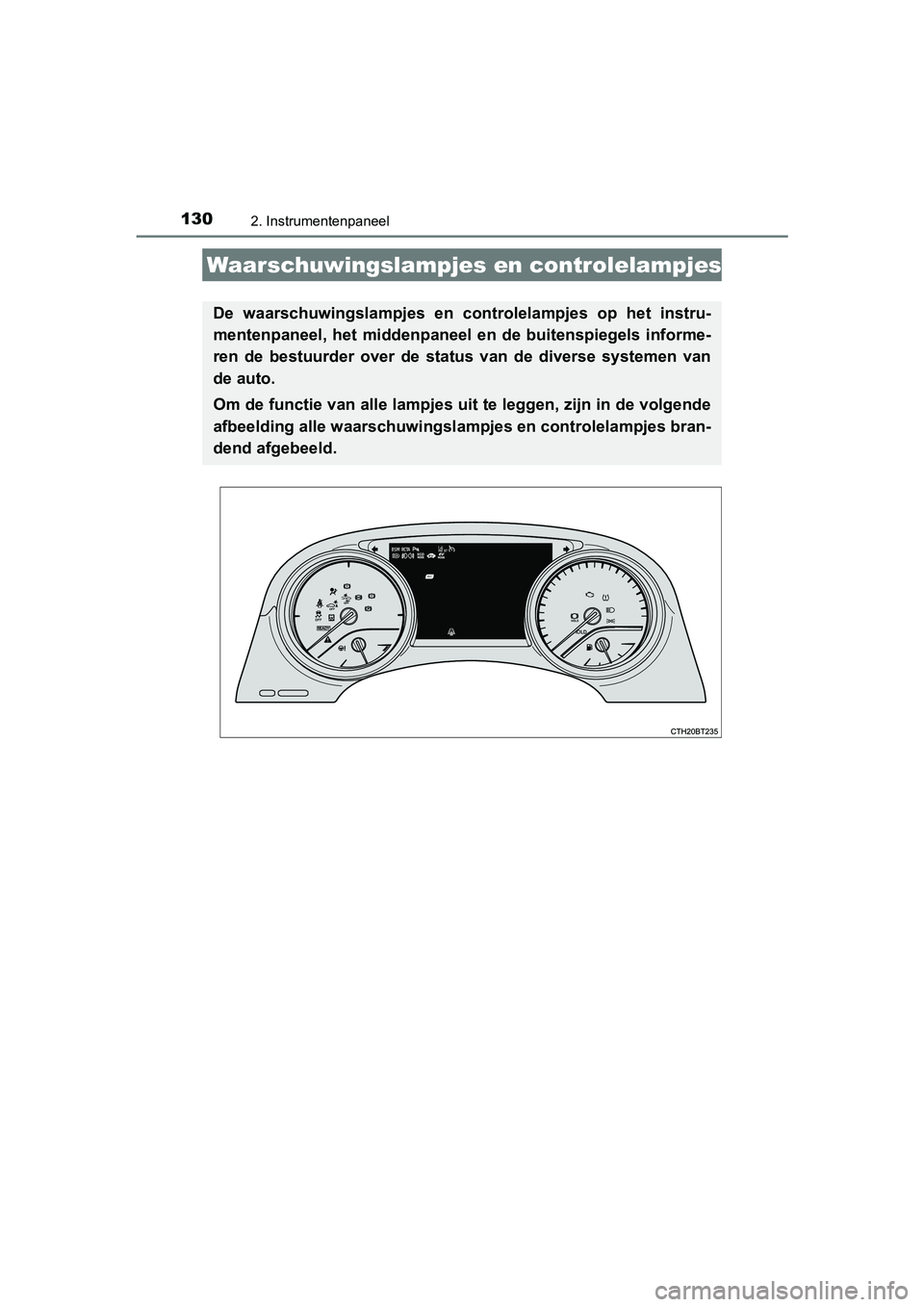

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel, het middenpaneel en de buitenspiegels informe-
ren de bestuurder over de status van de diverse systemen van
de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
CAMRY_HV_OM_Europe_OM33D66E .book Page 130 Monday, January 28, 2019 8:33 AM

1312. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

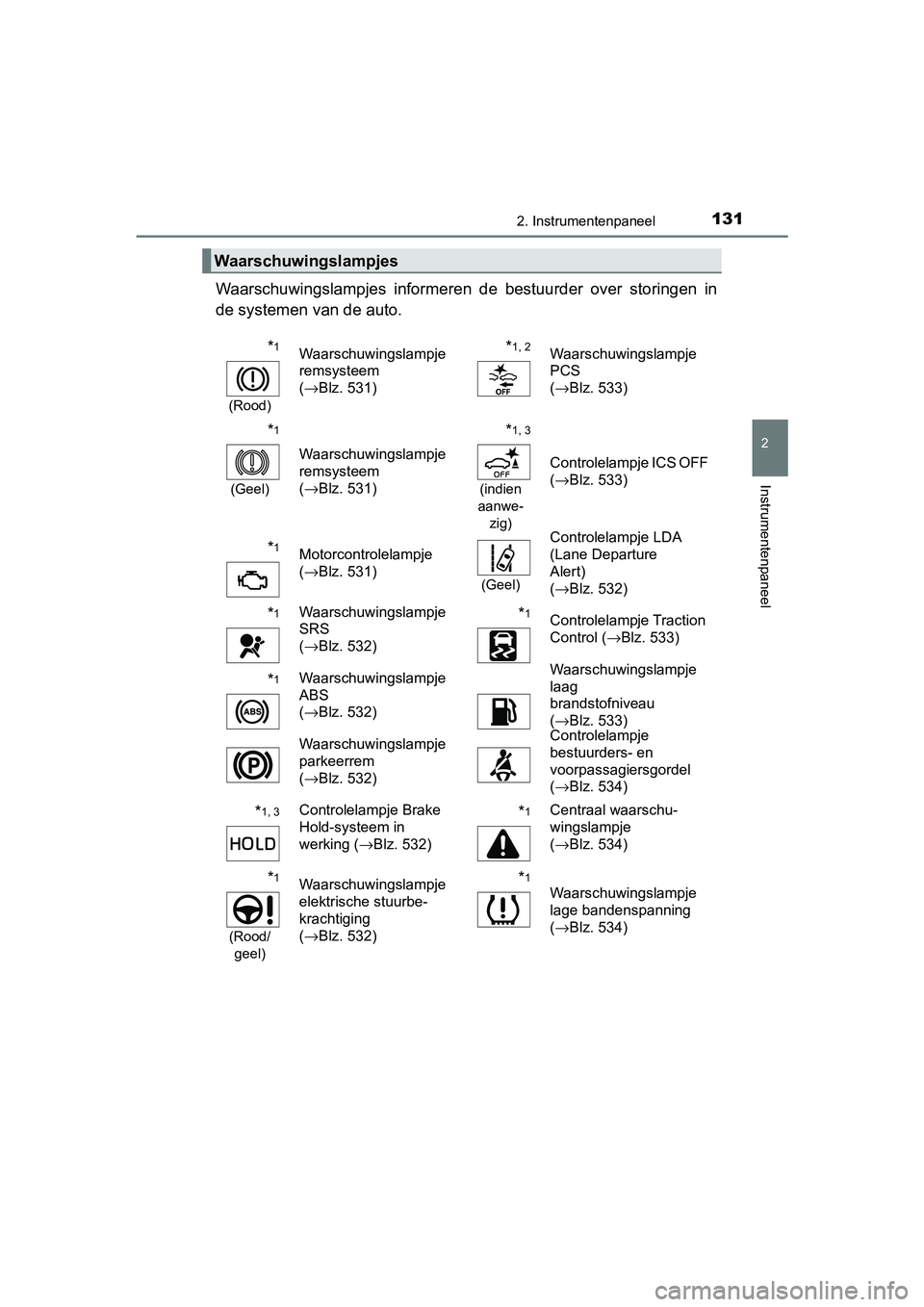

Waarschuwingslampjes informeren de bestuurder over storingen in
de systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(→Blz. 531)*1, 2Waarschuwingslampje
PCS
(→Blz. 533)
*1
(Geel)
Waarschuwingslampje
remsysteem
(→Blz. 531)
*1, 3
(indien
aanwe-
zig)
Controlelampje ICS OFF
(→Blz. 533)
*1Motorcontrolelampje
(→Blz. 531)
(Geel)
Controlelampje LDA
(Lane Departure
Alert)
(→Blz. 532)
*1Waarschuwingslampje
SRS
(→Blz. 532)*1Controlelampje Traction
Control ( →Blz. 533)
*1Waarschuwingslampje
ABS
(→Blz. 532)Waarschuwingslampje
laag
brandstofniveau
(→Blz. 533)
Waarschuwingslampje
parkeerrem
( →Blz. 532)
Controlelampje
bestuurders- en
voorpassagiersgordel
(→Blz. 534)
*1, 3Controlelampje Brake
Hold-systeem in
werking ( →Blz. 532)*1Centraal waarschu-
wingslampje
(→Blz. 534)
*1
(Rood/
geel)
Waarschuwingslampje
elektrische stuurbe-
krachtiging
(→Blz. 532)*1
Waarschuwingslampje
lage bandenspanning
(→Blz. 534)
CAMRY_HV_OM_Europe_OM33D66E .book Page 131 Monday, January 28, 2019 8:33 AM

1322. Instrumentenpaneel
CAMRY_HV_EE

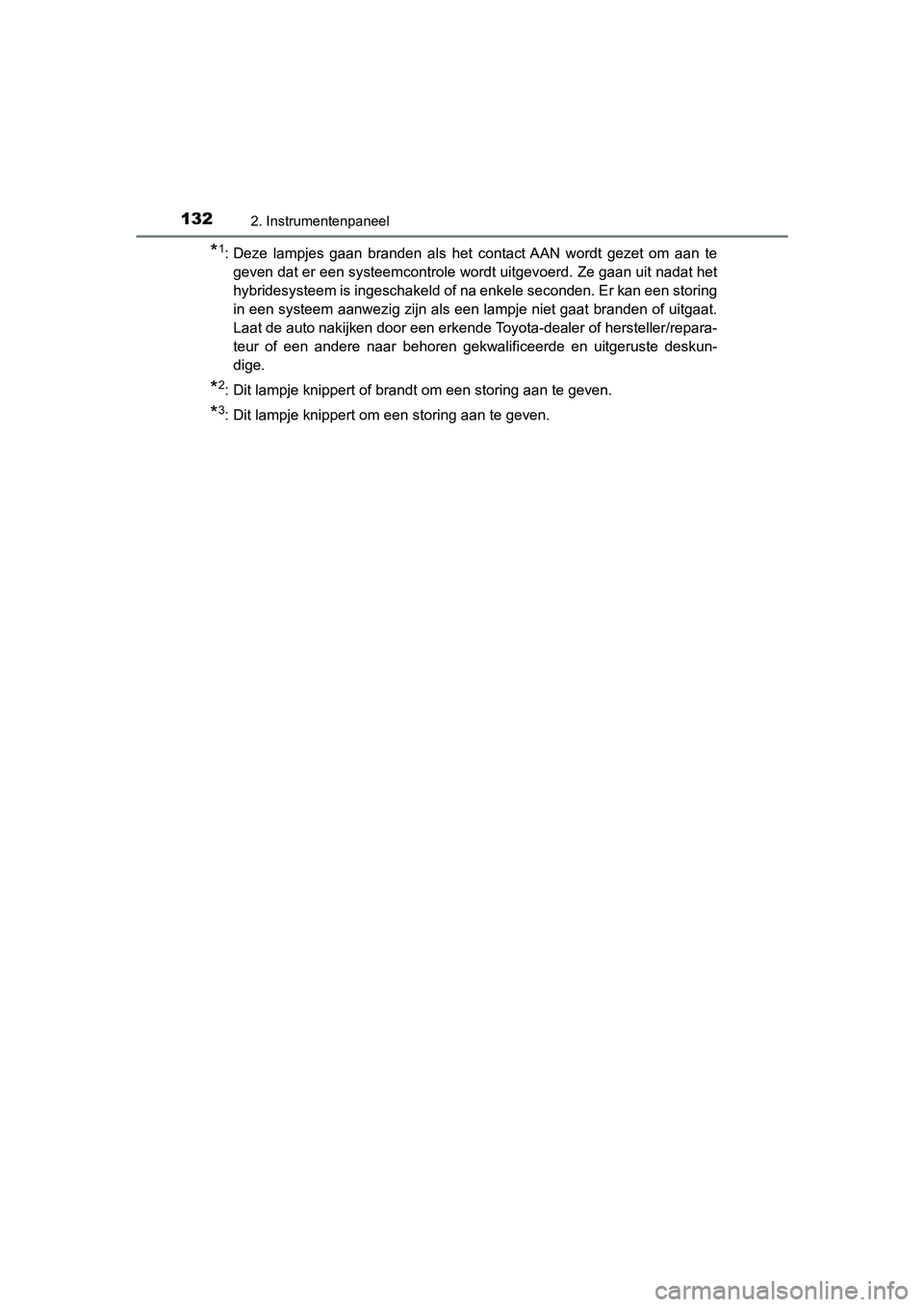

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Dit lampje knippert of brandt om een storing aan te geven.
*3: Dit lampje knippert om een storing aan te geven.
CAMRY_HV_OM_Europe_OM33D66E .book Page 132 Monday, January 28, 2019 8:33 AM

1332. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

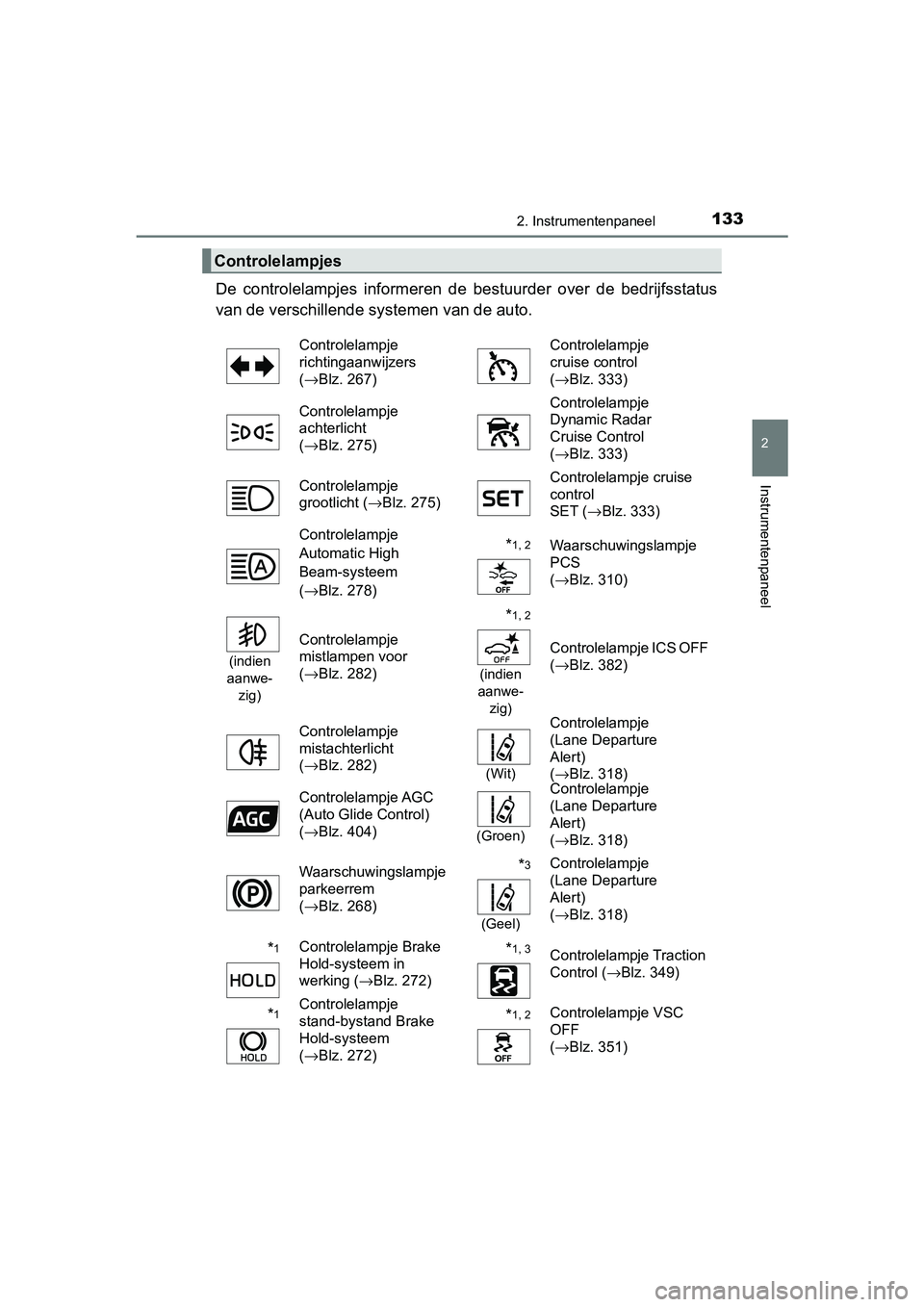

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 267) Controlelampje
cruise control
(
→Blz. 333)
Controlelampje
achterlicht
( →Blz. 275) Controlelampje
Dynamic Radar
Cruise Control
(
→Blz. 333)
Controlelampje
grootlicht ( →Blz. 275) Controlelampje cruise
control
SET (
→Blz. 333)
Controlelampje
Automatic High
Beam-systeem
( →Blz. 278)
*1, 2Waarschuwingslampje
PCS
(→Blz. 310)
(indien
aanwe-
zig)
Controlelampje
mistlampen voor
(→Blz. 282)
*1, 2
(indien
aanwe- zig)
Controlelampje ICS OFF
(→Blz. 382)
Controlelampje
mistachterlicht
( →Blz. 282)
(Wit)
Controlelampje
(Lane Departure
Alert)
(→Blz. 318)
Controlelampje AGC
(Auto Glide Control)
( →Blz. 404)
(Groen)
Controlelampje
(Lane Departure
Alert)
(→Blz. 318)
Waarschuwingslampje
parkeerrem
(→Blz. 268)*3
(Geel)
Controlelampje
(Lane Departure
Alert)
(→Blz. 318)
*1Controlelampje Brake
Hold-systeem in
werking ( →Blz. 272)*1, 3Controlelampje Traction
Control (→Blz. 349)
*1Controlelampje
stand-bystand Brake
Hold-systeem
(→Blz. 272)*1, 2Controlelampje VSC
OFF
(→Blz. 351)
CAMRY_HV_OM_Europe_OM33D66E .book Page 133 Monday, January 28, 2019 8:33 AM

1342. Instrumentenpaneel
CAMRY_HV_EE
(indien

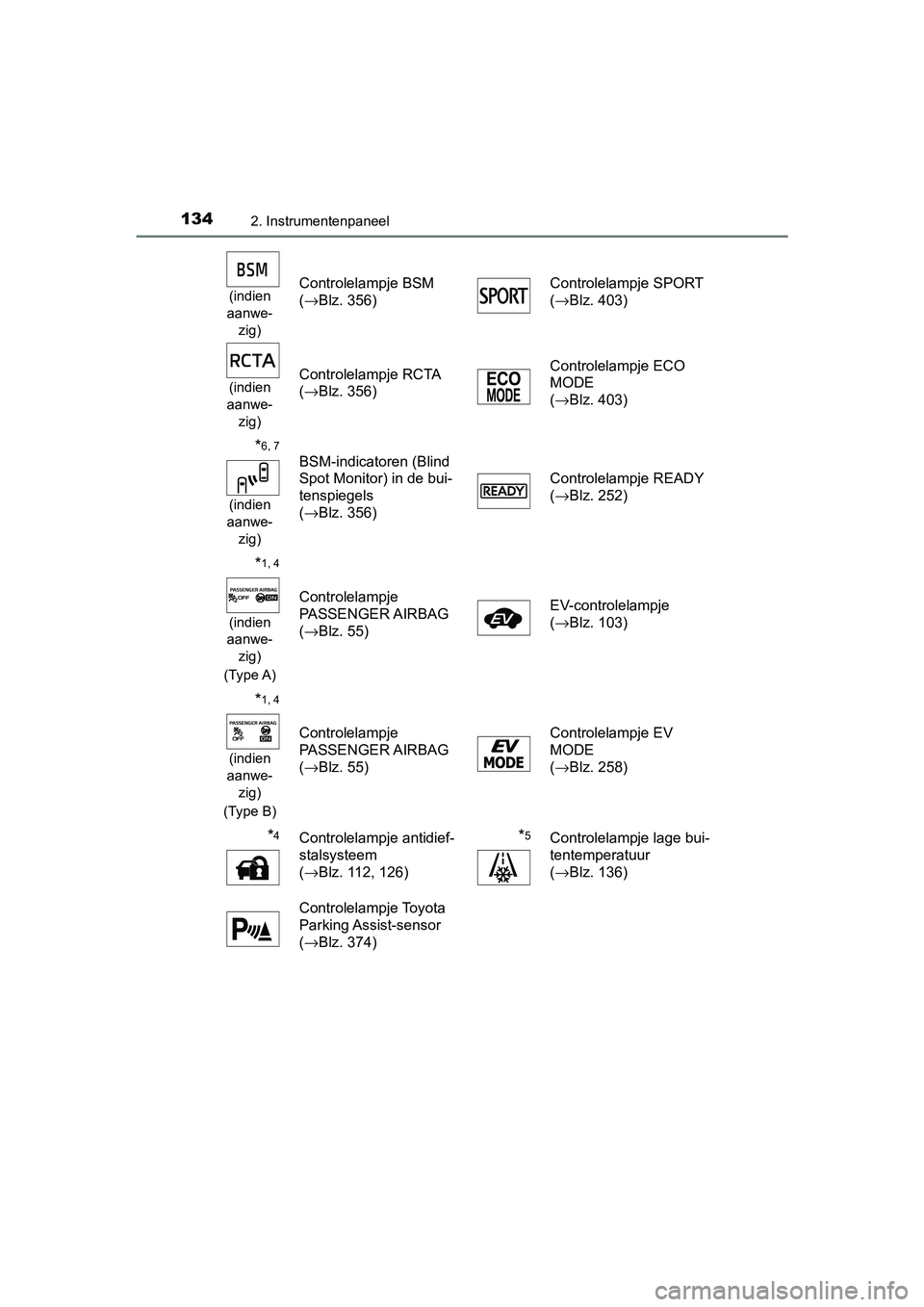

aanwe- zig)Controlelampje BSM
(→Blz. 356) Controlelampje SPORT
(
→Blz. 403)
(indien
aanwe- zig)Controlelampje RCTA
(→Blz. 356) Controlelampje ECO
MODE
(
→Blz. 403)
*6, 7
(indien
aanwe- zig)
BSM-indicatoren (Blind
Spot Monitor) in de bui-
tenspiegels
(→Blz. 356) Controlelampje READY
(
→Blz. 252)
*1, 4
(indien
aanwe-
zig)
(Type A)
Controlelampje
PASSENGER AIRBAG
( →Blz. 55) EV-controlelampje
(
→Blz. 103)
*1, 4
(indien
aanwe- zig)
(Type B)
Controlelampje
PASSENGER AIRBAG
( →Blz. 55) Controlelampje EV
MODE
(
→Blz. 258)
*4Controlelampje antidief-
stalsysteem
(→Blz. 112, 126)*5Controlelampje lage bui-
tentemperatuur
(→Blz. 136)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 374)
CAMRY_HV_OM_Europe_OM33D66E .book Page 134 Monday, January 28, 2019 8:33 AM

1352. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

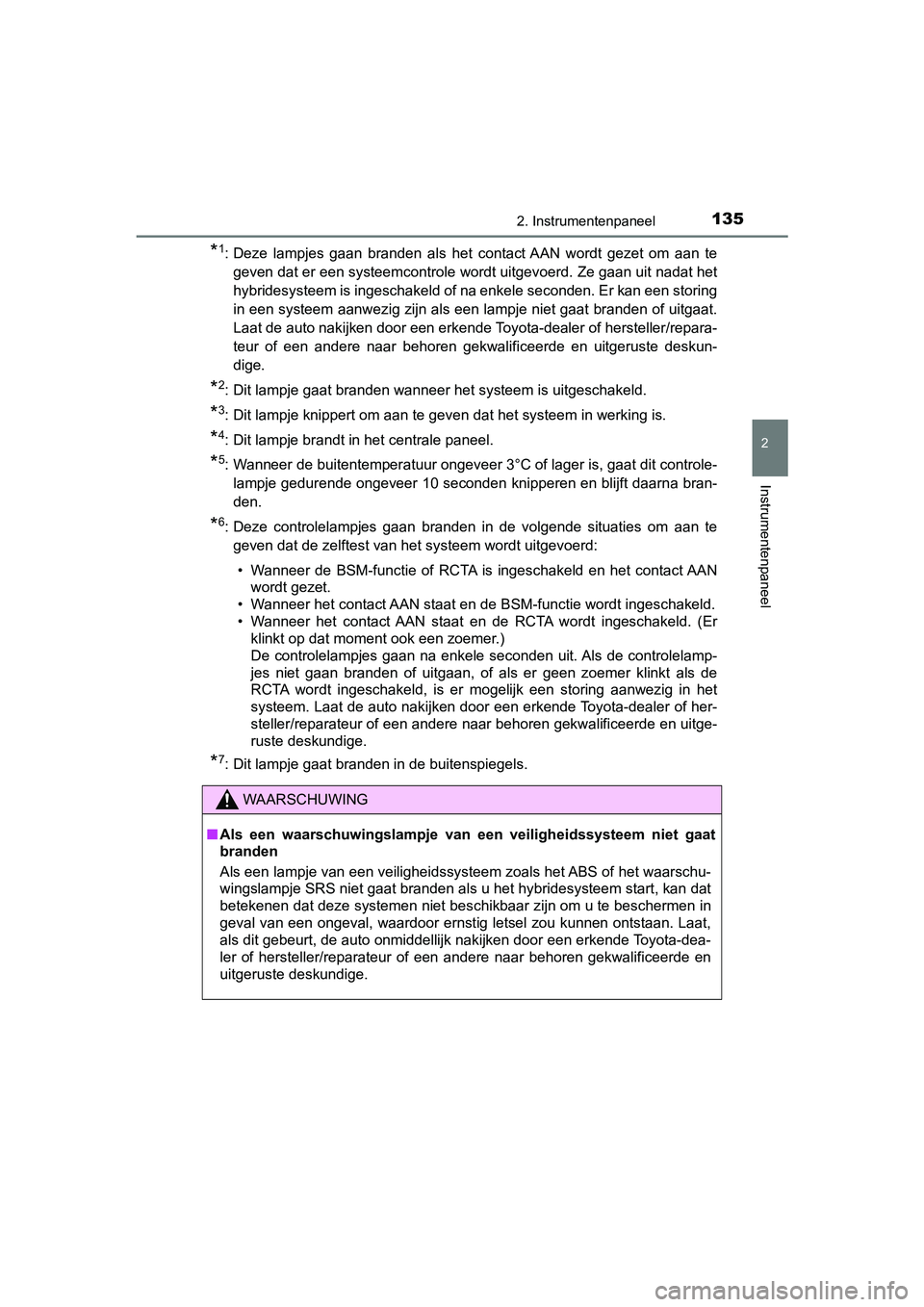

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Dit lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Dit lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat di t controle-
lampje gedurende ongeveer 10 seconden knipperen en blijft daarn a bran-
den.
*6: Deze controlelampjes gaan branden in de volgende situaties om aan te
geven dat de zelftest van het systeem wordt uitgevoerd:
• Wanneer de BSM-functie of RCTA is ingeschakeld en het contact AAN
wordt gezet.
• Wanneer het contact AAN staat en de BSM-functie wordt ingescha keld.
• Wanneer het contact AAN staat en de RCTA wordt ingeschakeld. ( Er
klinkt op dat moment ook een zoemer.)
De controlelampjes gaan na enkele seconden uit. Als de controle lamp-
jes niet gaan branden of uitgaan, of als er geen zoemer klinkt als de
RCTA wordt ingeschakeld, is er mogelijk een storing aanwezig in het
systeem. Laat de auto nakijken door een erkende Toyota-dealer o f her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*7: Dit lampje gaat branden in de buitenspiegels.
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem star t, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat,
als dit gebeurt, de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33D66E .book Page 135 Monday, January 28, 2019 8:33 AM

1362. Instrumentenpaneel

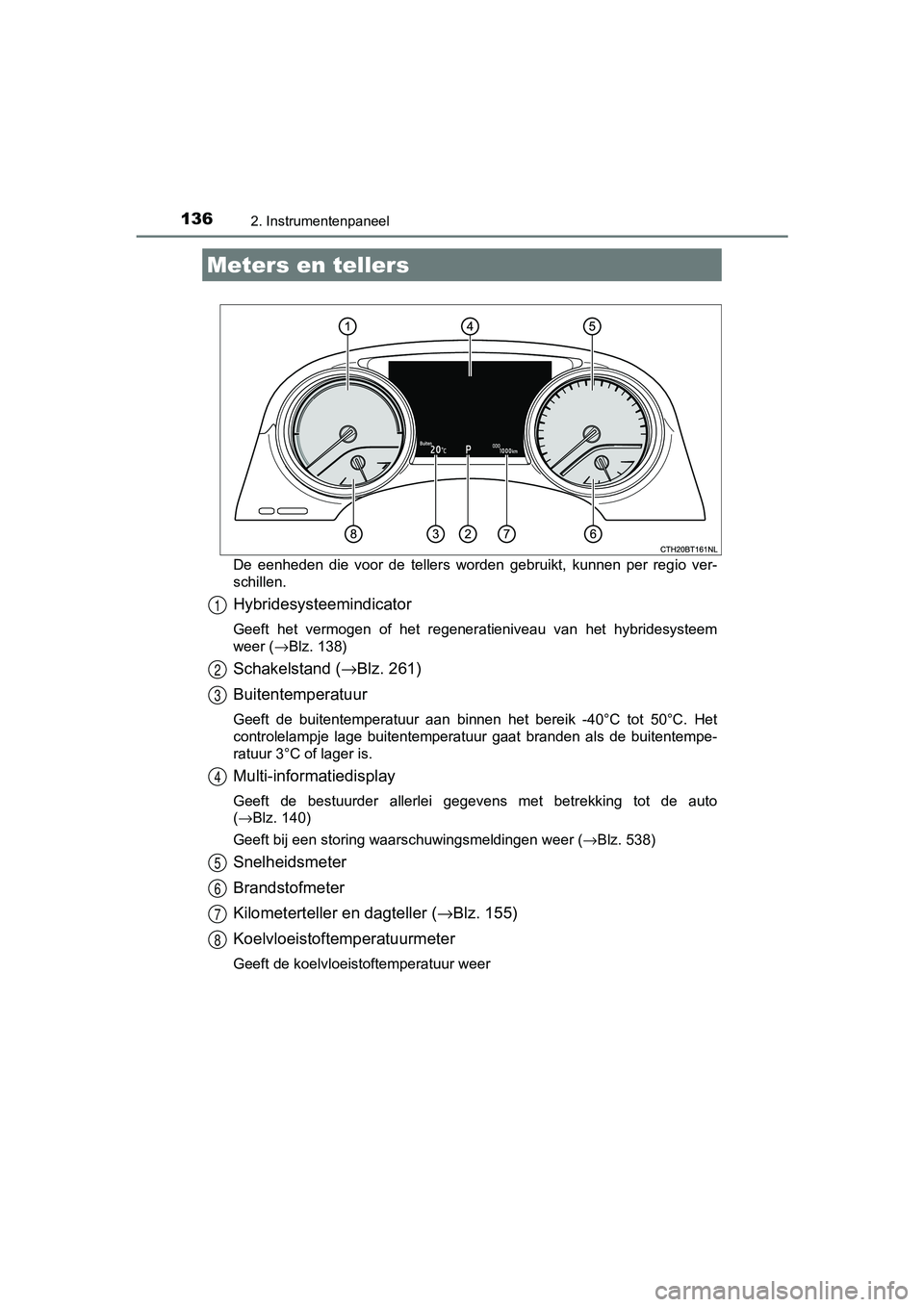

CAMRY_HV_EEDe eenheden die voor de tellers worden gebruikt, kunnen per reg
io ver-
schillen.
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesyst eem
weer ( →Blz. 138)
Schakelstand ( →Blz. 261)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C . Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de aut o
( →Blz. 140)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 538)
Snelheidsmeter
Brandstofmeter
Kilometerteller en dagteller (→Blz. 155)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers
1
2
3
4
5
6
7
8
CAMRY_HV_OM_Europe_OM33D66E .book Page 136 Monday, January 28, 2019 8:33 AM

1372. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

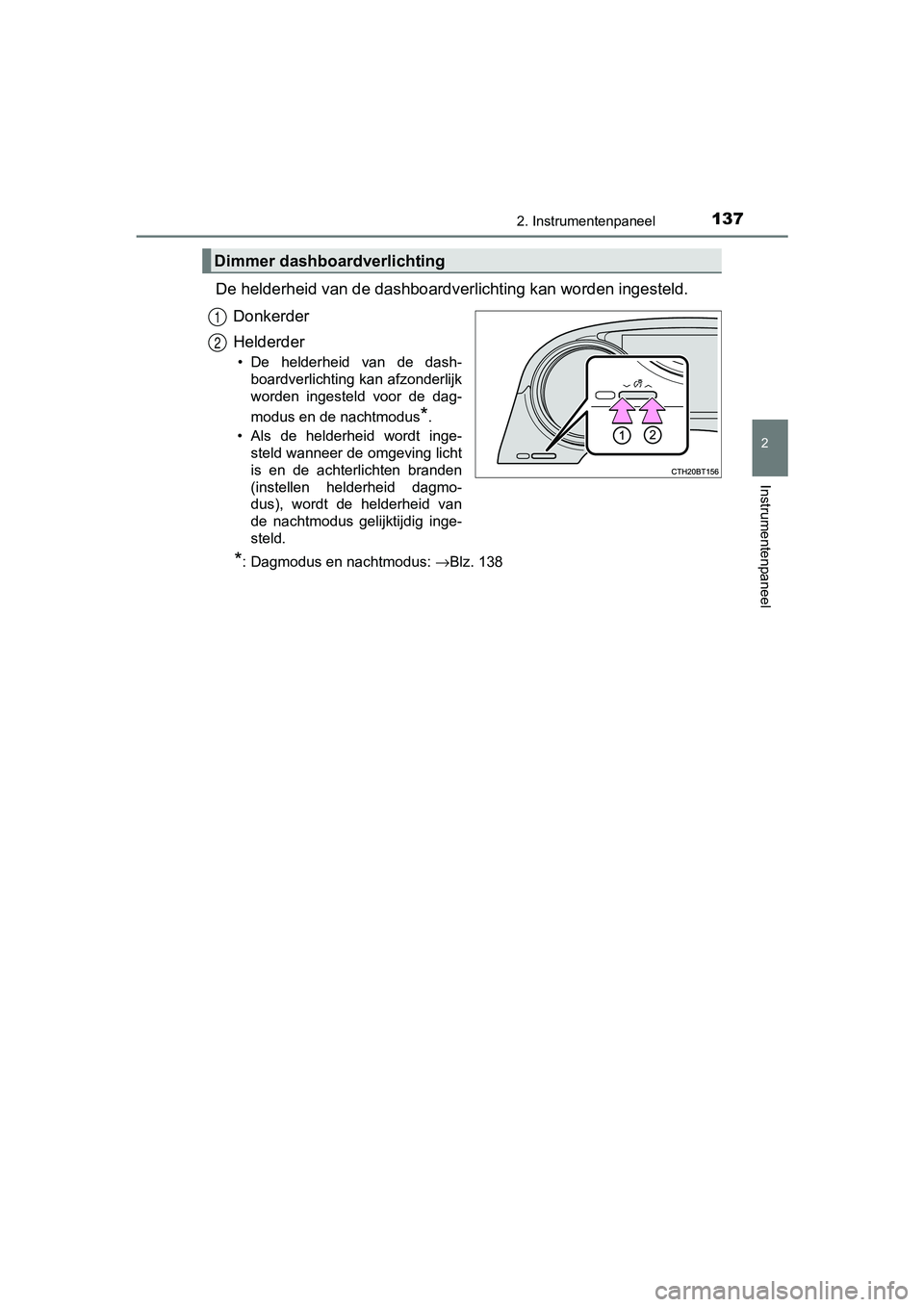

De helderheid van de dashboardverlichting kan worden ingesteld.
Donkerder
Helderder
• De helderheid van de dash- boardverlichting kan afzonderlijk
worden ingesteld voor de dag-
modus en de nachtmodus
*.
• Als de helderheid wordt inge- steld wanneer de omgeving licht
is en de achterlichten branden
(instellen helderheid dagmo-
dus), wordt de helderheid van
de nachtmodus gelijktijdig inge-
steld.
*: Dagmodus en nachtmodus: →Blz. 138
Dimmer dashboardverlichting
1
2
CAMRY_HV_OM_Europe_OM33D66E .book Page 137 Monday, January 28, 2019 8:33 AM

1382. Instrumentenpaneel
CAMRY_HV_EE

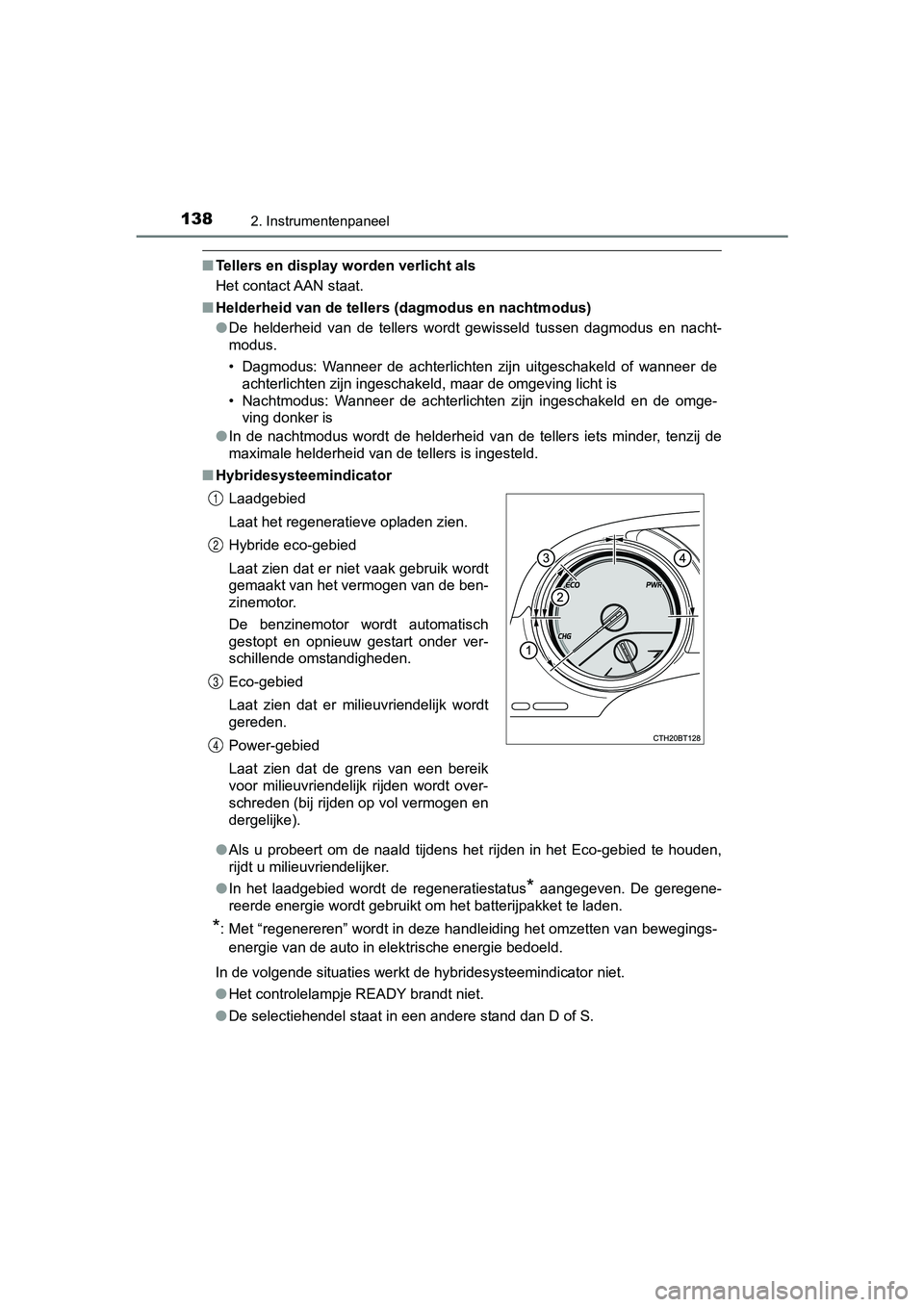

■Tellers en display worden verlicht als
Het contact AAN staat.
■ Helderheid van de tellers (dagmodus en nachtmodus)
●De helderheid van de tellers wordt gewisseld tussen dagmodus en nacht-
modus.
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld of wanne er de
achterlichten zijn ingeschakeld, maar de omgeving licht is
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld en de omge- ving donker is
● In de nachtmodus wordt de helderheid van de tellers iets minder , tenzij de
maximale helderheid van de tellers is ingesteld.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het laadgebied wordt de regeneratiestatus
* aangegeven. De geregene-
reerde energie wordt gebruikt om het batterijpakket te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van b ewegings-
energie van de auto in elektrische energie bedoeld.
In de volgende situaties werkt de hybridesysteemindicator niet.
● Het controlelampje READY brandt niet.
● De selectiehendel staat in een andere stand dan D of S. Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Power-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 138 Monday, January 28, 2019 8:33 AM

1392. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuu rd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadel ijke stoffen te
beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven.
■ Weergave buitentemperatuur
Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het langer voordat de weergave wo rdt gewij-
zigd:
● Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 25 km/h)
● Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in-
of uitrijden van een garage of tunnel)
● Wanneer − − of E wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 587)
CAMRY_HV_OM_Europe_OM33D66E .book Page 139 Monday, January 28, 2019 8:33 AM
