TOYOTA CAMRY 2020 Betriebsanleitungen (in German)

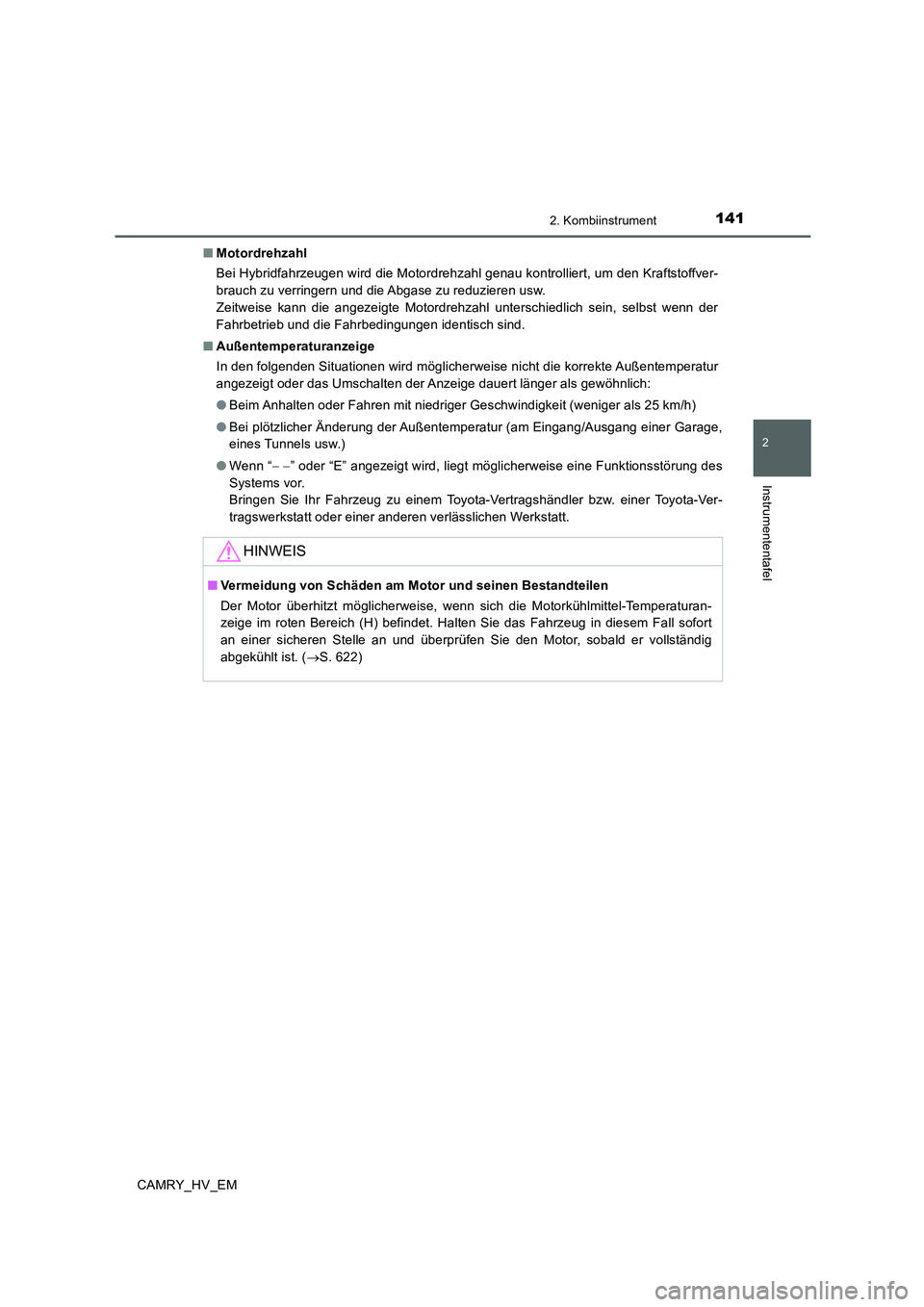

1412. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffver-
brauch zu verringern und die Abgase zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der
Fahrbetrieb und die Fahrbedingungen identisch sind.
■Außentemperaturanzeige
In den folgenden Situationen wird möglicherweise nicht die korrekte Außentemperatur
angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
●Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 25 km/h)
●Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “− −” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Temperaturan-
zeige im roten Bereich (H) befindet. Halten Sie das Fahrzeug in diesem Fall sofort
an einer sicheren Stelle an und überprüfen Sie den Motor, sobald er vollständig
abgekühlt ist. (→S. 622)

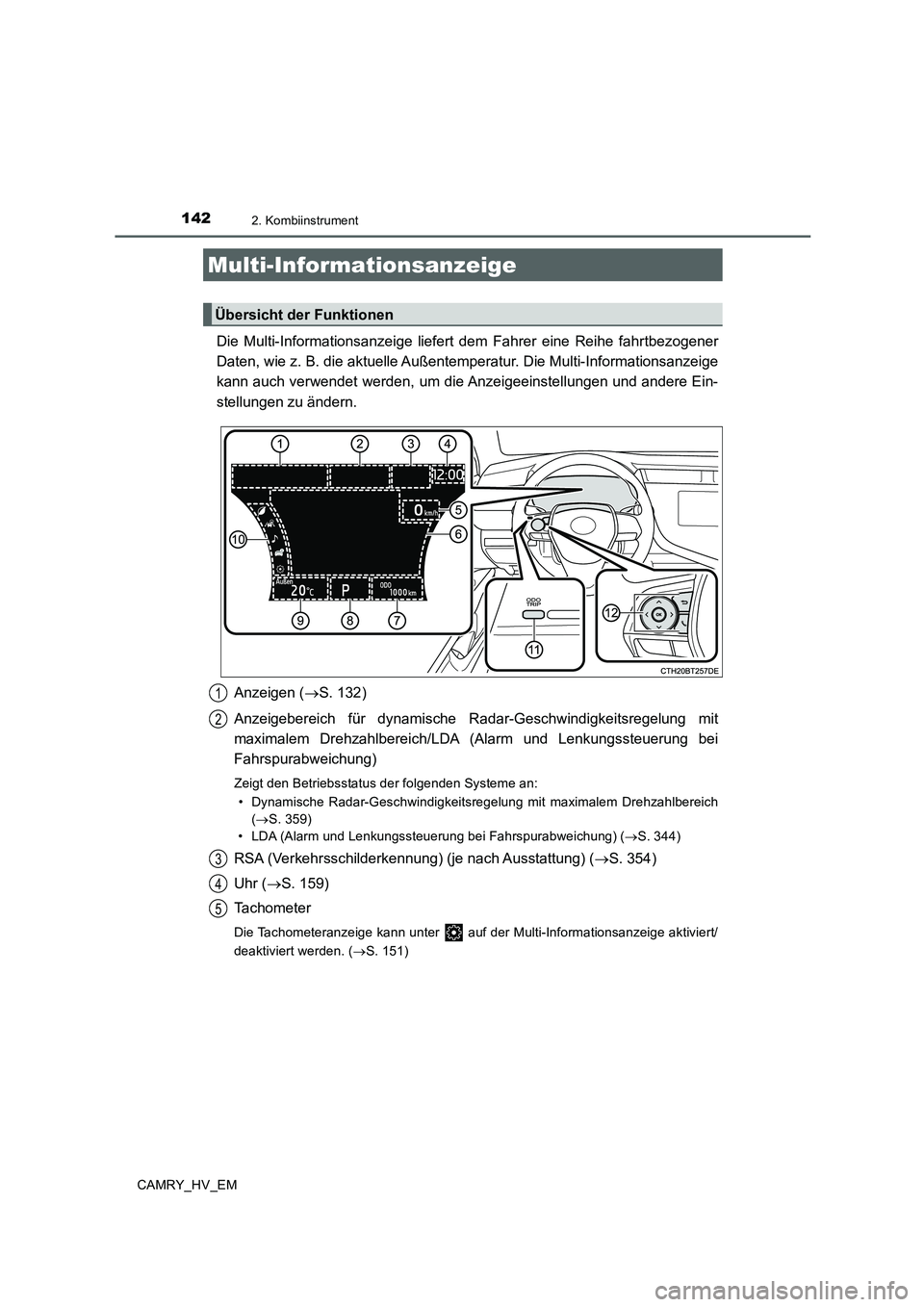

1422. Kombiinstrument
CAMRY_HV_EM
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.
Anzeigen (→S. 132)
Anzeigebereich für dynamische Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich/LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung)
Zeigt den Betriebsstatus der folgenden Systeme an:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
(→S. 359)
• LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (→S. 344)
RSA (Verkehrsschilderkennung) (je nach Ausstattung) (→S. 354)
Uhr (→S. 159)
Tachometer
Die Tachometeranzeige kann unter auf der Multi-Informationsanzeige aktiviert/
deaktiviert werden. (→S. 151)
Multi-Informationsanzeige
Übersicht der Funktionen
1
2
3
4
5

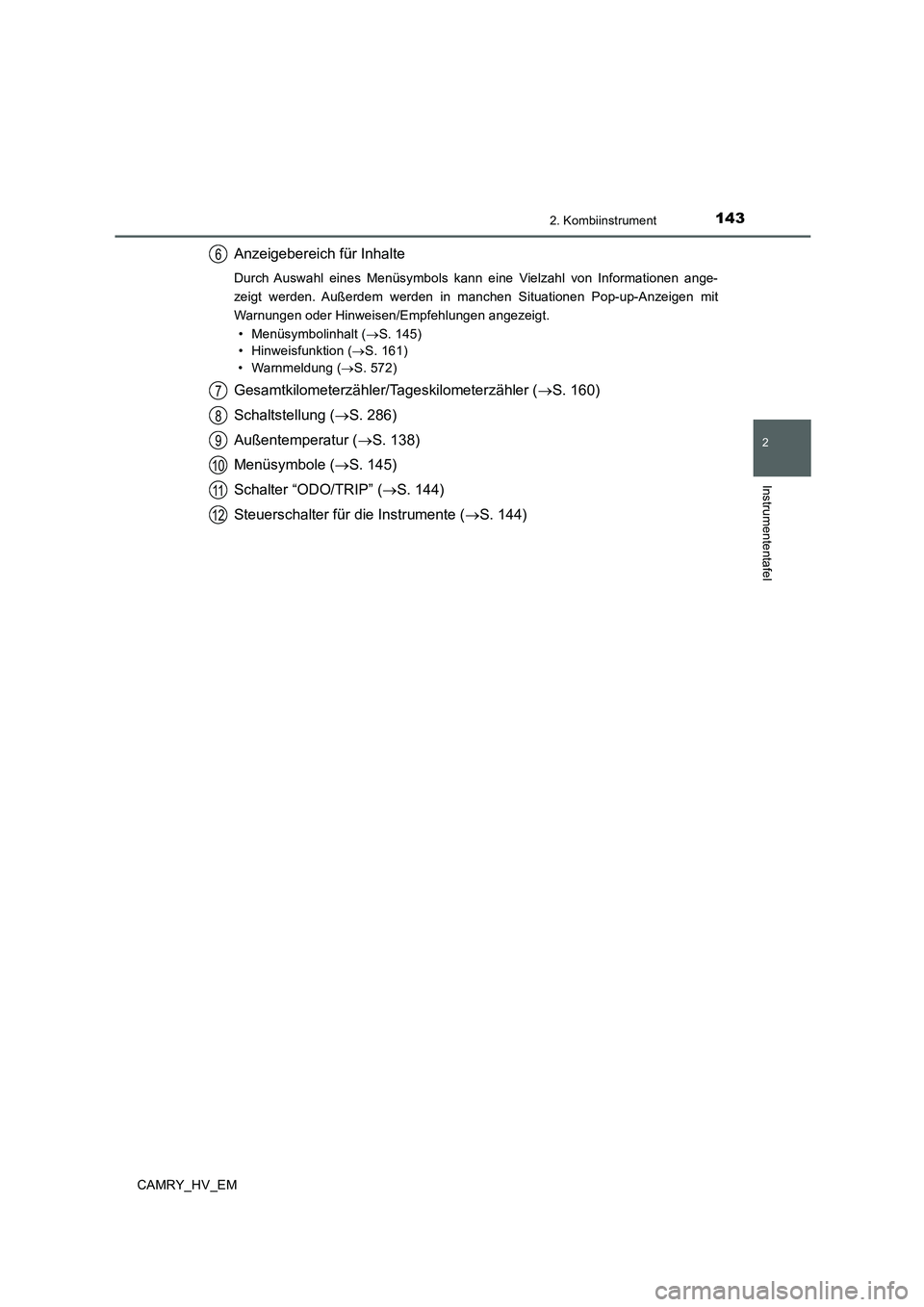

1432. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Anzeigebereich für Inhalte
Durch Auswahl eines Menüsymbols kann eine Vielzahl von Informationen ange-
zeigt werden. Außerdem werden in manchen Situationen Pop-up-Anzeigen mit
Warnungen oder Hinweisen/Empfehlungen angezeigt.
• Menüsymbolinhalt (→S. 145)
• Hinweisfunktion (→S. 161)
• Warnmeldung (→S. 572)
Gesamtkilometerzähler/Tageskilometerzähler (→S. 160)
Schaltstellung (→S. 286)
Außentemperatur (→S. 138)
Menüsymbole (→S. 145)
Schalter “ODO/TRIP” (→S. 144)
Steuerschalter für die Instrumente (→S. 144)
6
7
8
9
10
11
12

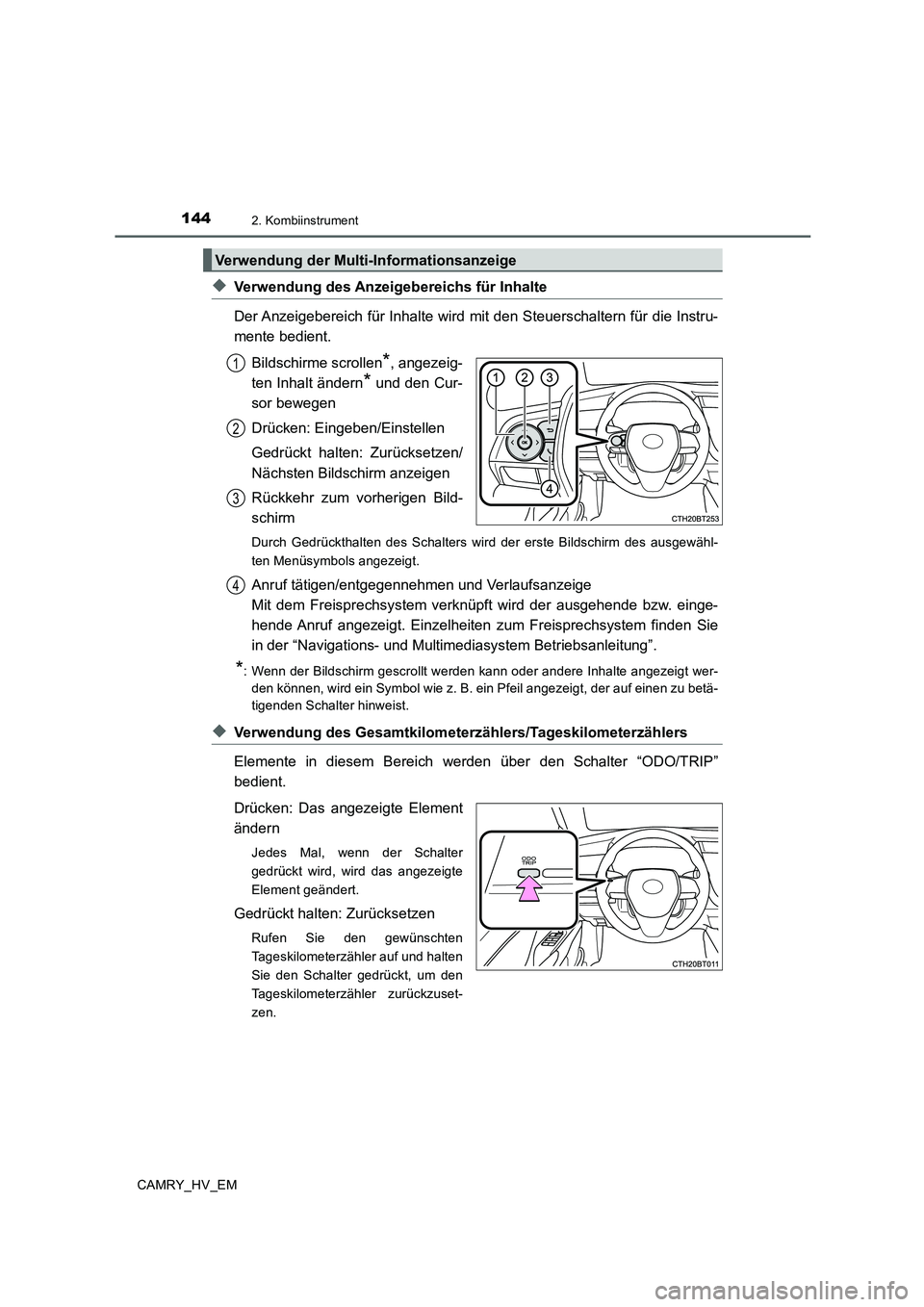

1442. Kombiinstrument
CAMRY_HV_EM
◆Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die Instru-
mente bedient.
Bildschirme scrollen
*, angezeig-
ten Inhalt ändern
* und den Cur-
sor bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Zurücksetzen/
Nächsten Bildschirm anzeigen
Rückkehr zum vorherigen Bild-
schirm
Durch Gedrückthalten des Schalters wird der erste Bildschirm des ausgewähl-
ten Menüsymbols angezeigt.
Anruf tätigen/entgegennehmen und Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird der ausgehende bzw. einge-
hende Anruf angezeigt. Einzelheiten zum Freisprechsystem finden Sie
in der “Navigations- und Multimediasystem Betriebsanleitung”.
*: Wenn der Bildschirm gescrollt werden kann oder andere Inhalte angezeigt wer-
den können, wird ein Symbol wie z. B. ein Pfeil angezeigt, der auf einen zu betä-
tigenden Schalter hinweist.
◆Verwendung des Gesamtkilometerzählers/Tageskilometerzählers
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Element
ändern
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und halten
Sie den Schalter gedrückt, um den
Tageskilometerzähler zurückzuset-
zen.
Verwendung der Multi-Informationsanzeige
1
2
3
4

1452. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

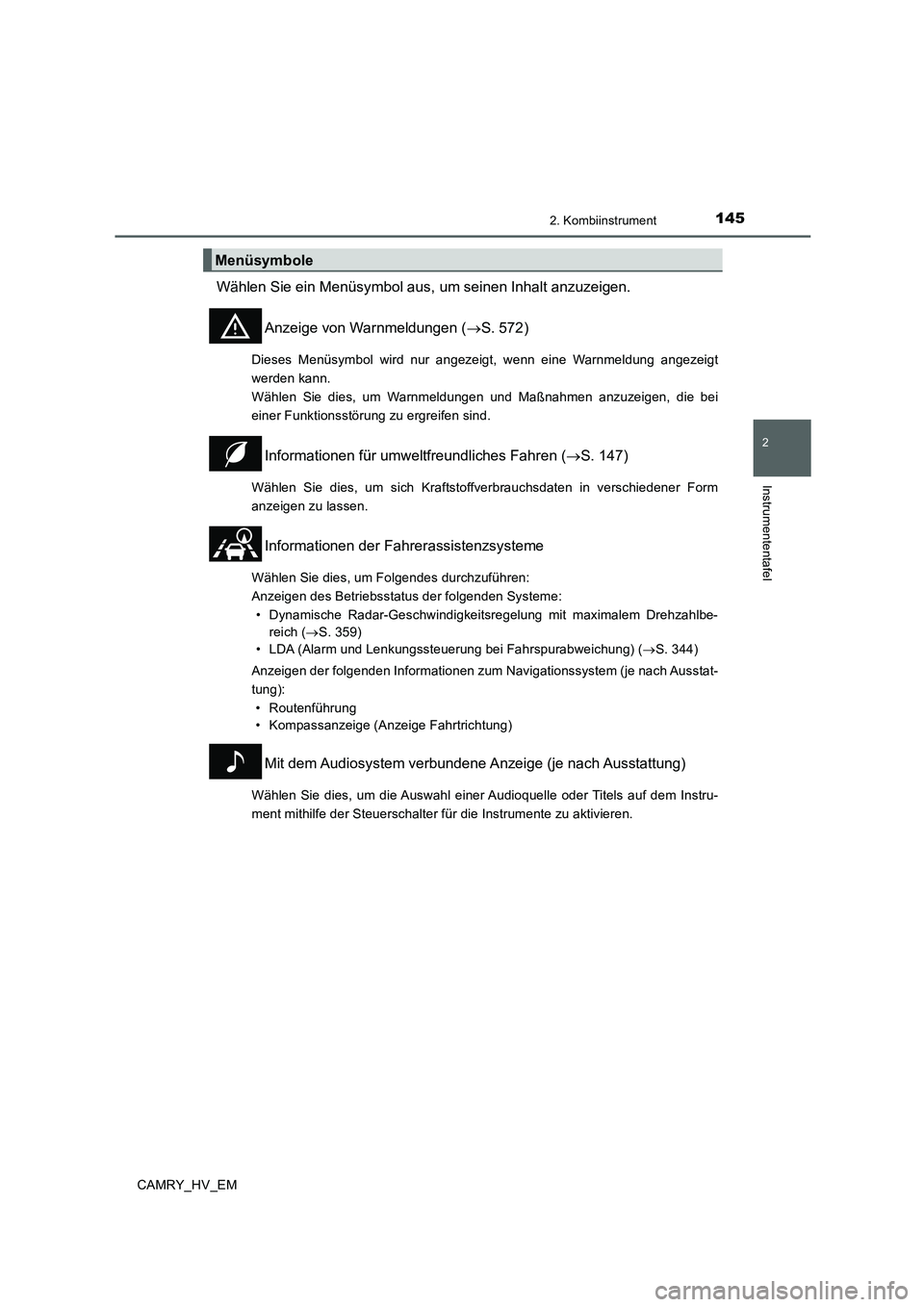

Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Anzeige von Warnmeldungen (→S. 572)
Dieses Menüsymbol wird nur angezeigt, wenn eine Warnmeldung angezeigt
werden kann.
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Informationen für umweltfreundliches Fahren (→S. 147)
Wählen Sie dies, um sich Kraftstoffverbrauchsdaten in verschiedener Form
anzeigen zu lassen.
Informationen der Fahrerassistenzsysteme
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen des Betriebsstatus der folgenden Systeme:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich (→S. 359)
• LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (→S. 344)
Anzeigen der folgenden Informationen zum Navigationssystem (je nach Ausstat-
tung):
• Routenführung
• Kompassanzeige (Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Menüsymbole

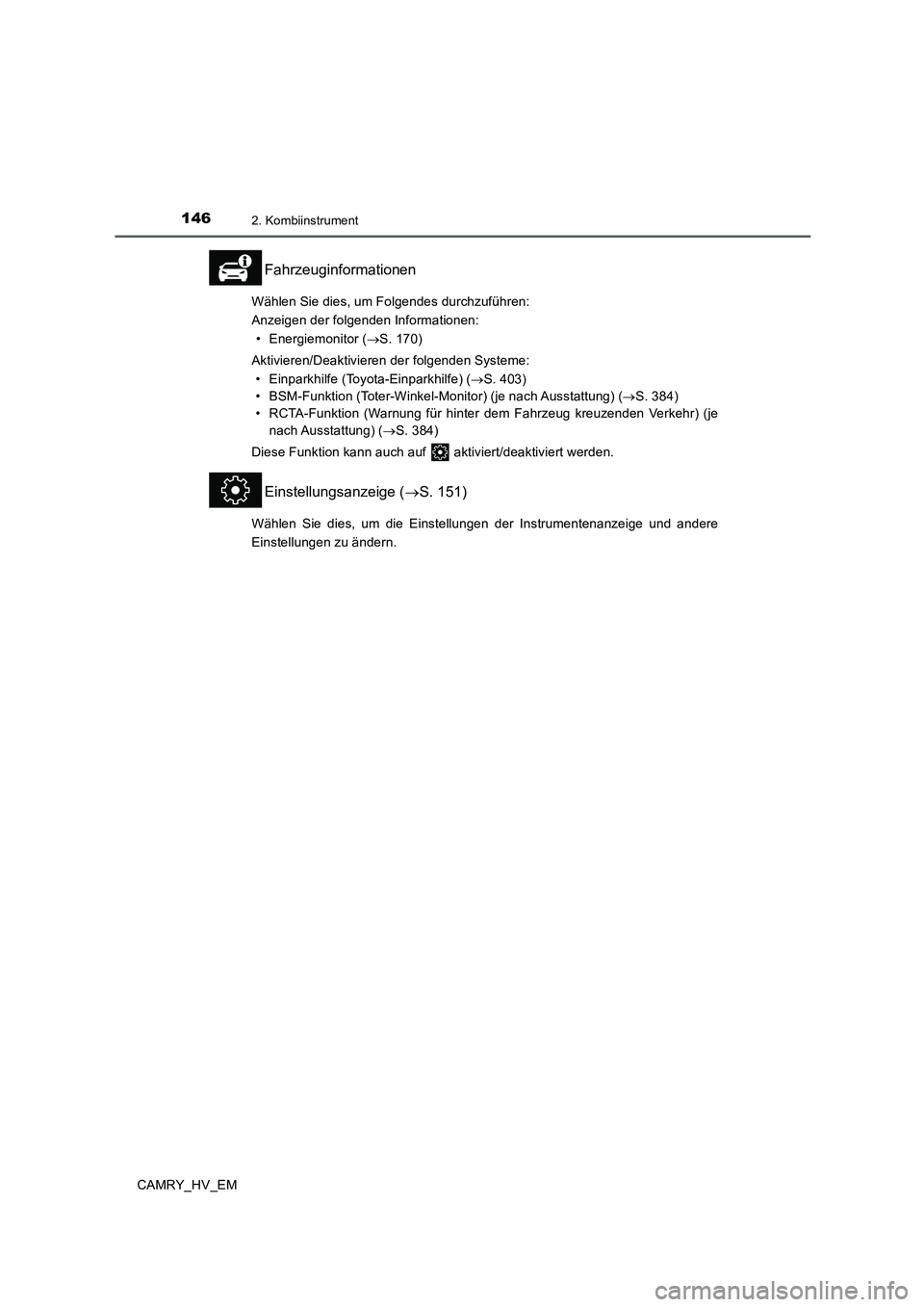

1462. Kombiinstrument
CAMRY_HV_EM
Fahrzeuginformationen
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen der folgenden Informationen:
• Energiemonitor (→S. 170)
Aktivieren/Deaktivieren der folgenden Systeme:
• Einparkhilfe (Toyota-Einparkhilfe) (→S. 403)
• BSM-Funktion (Toter-Winkel-Monitor) (je nach Ausstattung) (→S. 384)
• RCTA-Funktion (Warnung für hinter dem Fahrzeug kreuzenden Verkehr) (je
nach Ausstattung) (→S. 384)
Diese Funktion kann auch auf aktiviert/deaktiviert werden.
Einstellungsanzeige (→S. 151)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.

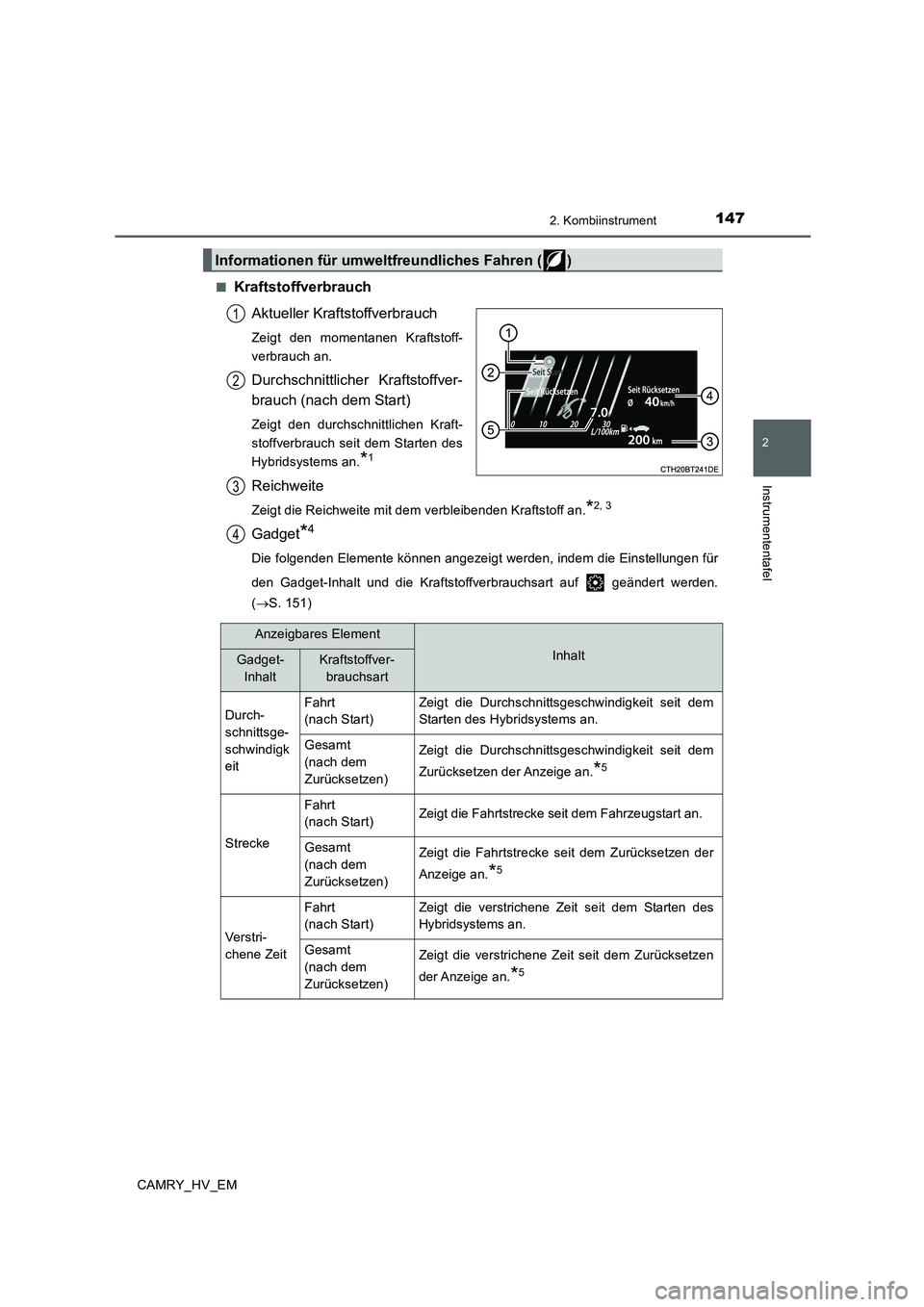

1472. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■
Kraftstoffverbrauch
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoff-
verbrauch an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraft-
stoffverbrauch seit dem Starten des
Hybridsystems an.
*1
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an.*2, 3
Gadget*4
Die folgenden Elemente können angezeigt werden, indem die Einstellungen für
den Gadget-Inhalt und die Kraftstoffverbrauchsart auf geändert werden.
(→S. 151)
Informationen für umweltfreundliches Fahren ( )
1
2
3
4
Anzeigbares Element
InhaltGadget-
InhaltKraftstoffver-
brauchsart
Durch-
schnittsge-
schwindigk
eitFahrt
(nach Start)Zeigt die Durchschnittsgeschwindigkeit seit dem
Starten des Hybridsystems an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Anzeige an.
*5
Strecke
Fahrt
(nach Start)Zeigt die Fahrtstrecke seit dem Fahrzeugstart an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die Fahrtstrecke seit dem Zurücksetzen der
Anzeige an.
*5
Verstri-
chene Zeit
Fahrt
(nach Start)Zeigt die verstrichene Zeit seit dem Starten des
Hybridsystems an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die verstrichene Zeit seit dem Zurücksetzen
der Anzeige an.
*5

1482. Kombiinstrument
CAMRY_HV_EM

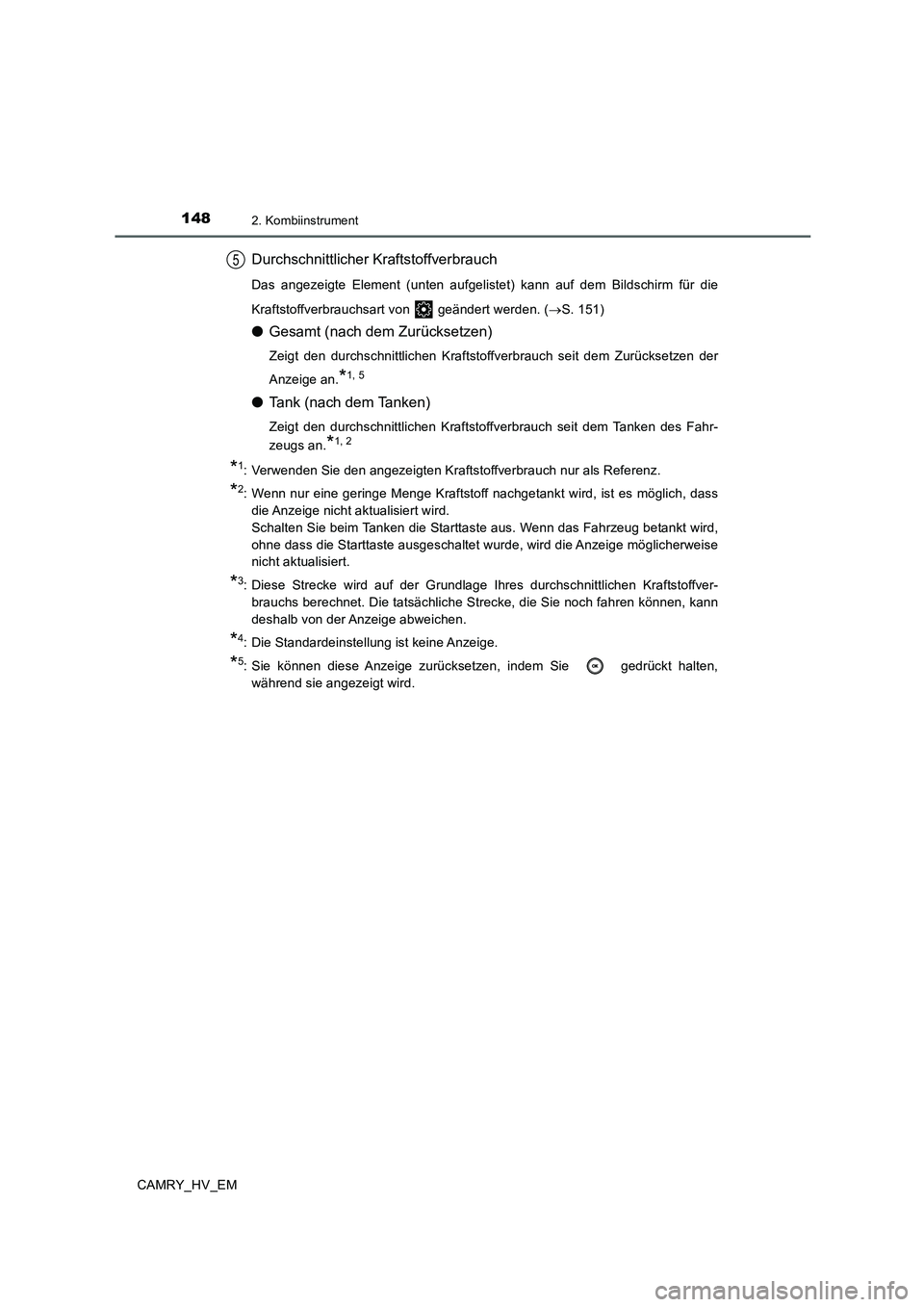

Durchschnittlicher Kraftstoffverbrauch
Das angezeigte Element (unten aufgelistet) kann auf dem Bildschirm für die
Kraftstoffverbrauchsart von geändert werden. (→S. 151)
●Gesamt (nach dem Zurücksetzen)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der
Anzeige an.
*1, 5
●Tank (nach dem Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Tanken des Fahr-
zeugs an.
*1, 2
*1: Verwenden Sie den angezeigten Kraftstoffverbrauch nur als Referenz.
*2: Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass
die Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken die Starttaste aus. Wenn das Fahrzeug betankt wird,
ohne dass die Starttaste ausgeschaltet wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
*3: Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der Anzeige abweichen.
*4: Die Standardeinstellung ist keine Anzeige.
*5: Sie können diese Anzeige zurücksetzen, indem Sie gedrückt halten,
während sie angezeigt wird.
5

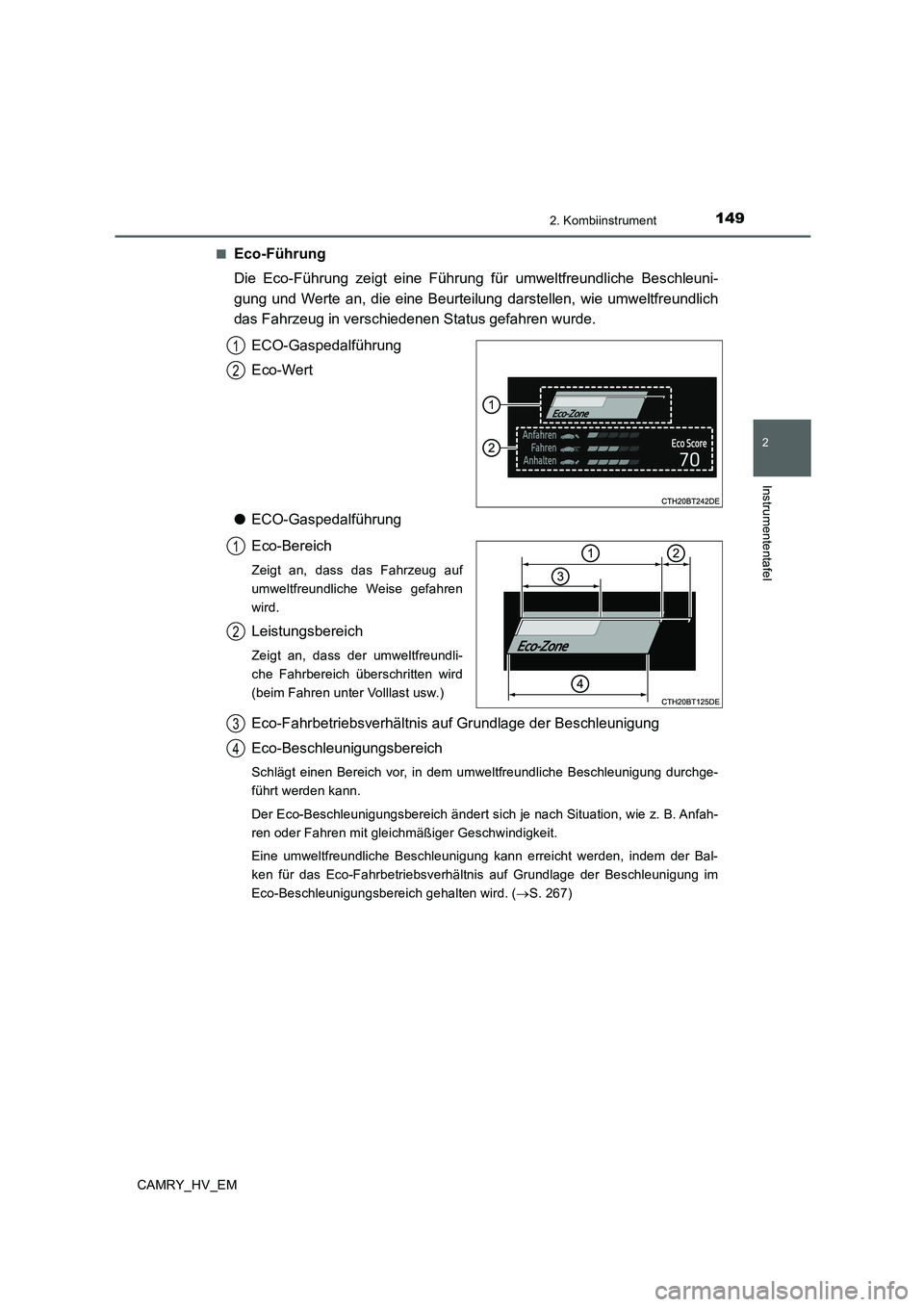

1492. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■
Eco-Führung
Die Eco-Führung zeigt eine Führung für umweltfreundliche Beschleuni-
gung und Werte an, die eine Beurteilung darstellen, wie umweltfreundlich
das Fahrzeug in verschiedenen Status gefahren wurde.
ECO-Gaspedalführung
Eco-Wert
●ECO-Gaspedalführung
Eco-Bereich
Zeigt an, dass das Fahrzeug auf
umweltfreundliche Weise gefahren
wird.
Leistungsbereich
Zeigt an, dass der umweltfreundli-
che Fahrbereich überschritten wird
(beim Fahren unter Volllast usw.)
Eco-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung
Eco-Beschleunigungsbereich
Schlägt einen Bereich vor, in dem umweltfreundliche Beschleunigung durchge-
führt werden kann.
Der Eco-Beschleunigungsbereich ändert sich je nach Situation, wie z. B. Anfah-
ren oder Fahren mit gleichmäßiger Geschwindigkeit.
Eine umweltfreundliche Beschleunigung kann erreicht werden, indem der Bal-
ken für das Eco-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung im
Eco-Beschleunigungsbereich gehalten wird. (→S. 267)
1
2
1
2
3
4

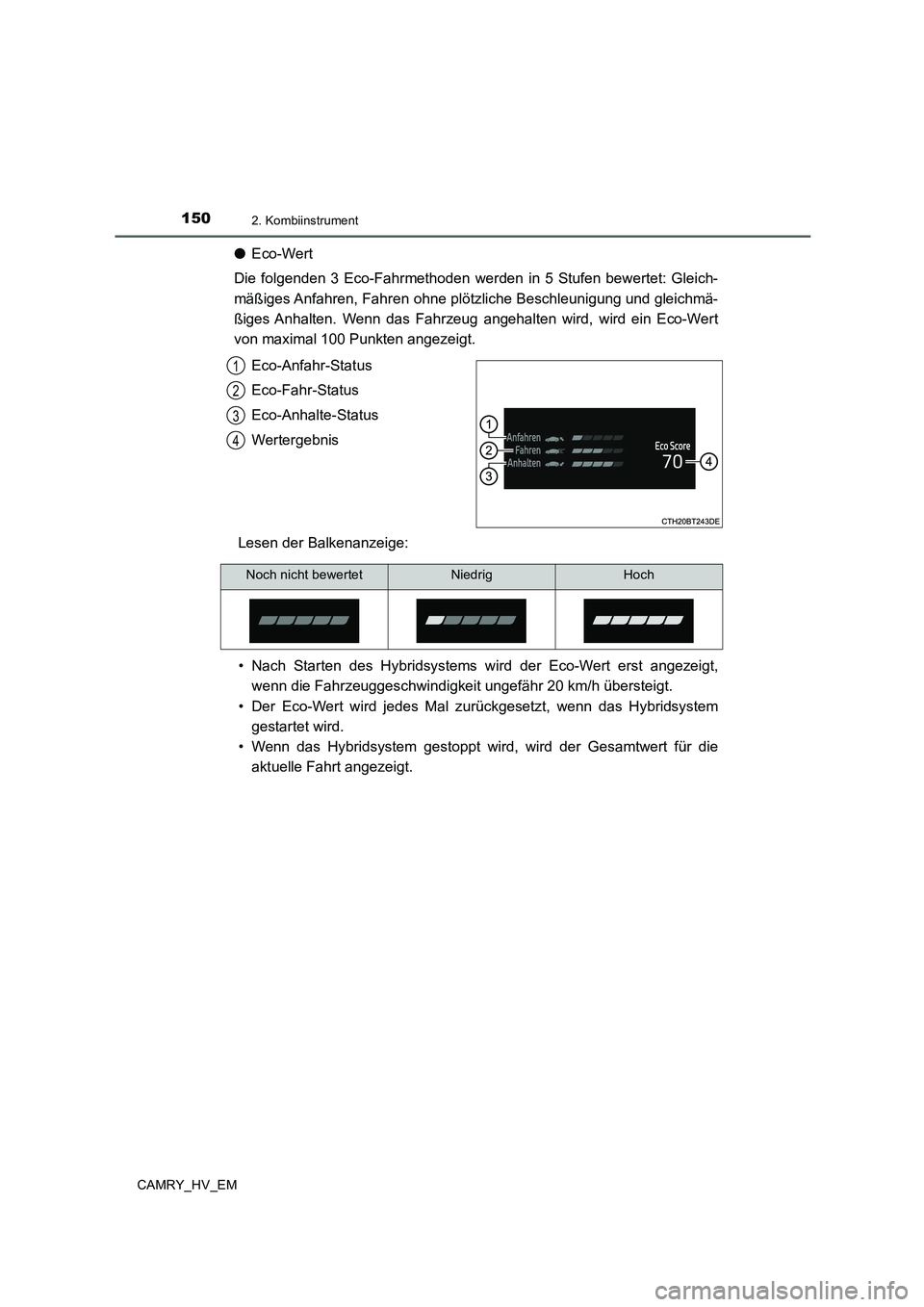

1502. Kombiinstrument
CAMRY_HV_EM
●Eco-Wert
Die folgenden 3 Eco-Fahrmethoden werden in 5 Stufen bewertet: Gleich-
mäßiges Anfahren, Fahren ohne plötzliche Beschleunigung und gleichmä-
ßiges Anhalten. Wenn das Fahrzeug angehalten wird, wird ein Eco-Wert
von maximal 100 Punkten angezeigt.
Eco-Anfahr-Status
Eco-Fahr-Status
Eco-Anhalte-Status
Wertergebnis
Lesen der Balkenanzeige:
• Nach Starten des Hybridsystems wird der Eco-Wert erst angezeigt,
wenn die Fahrzeuggeschwindigkeit ungefähr 20 km/h übersteigt.
• Der Eco-Wert wird jedes Mal zurückgesetzt, wenn das Hybridsystem
gestartet wird.
• Wenn das Hybridsystem gestoppt wird, wird der Gesamtwert für die
aktuelle Fahrt angezeigt.
1
2
3
4
Noch nicht bewertetNiedrigHoch
