5516-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

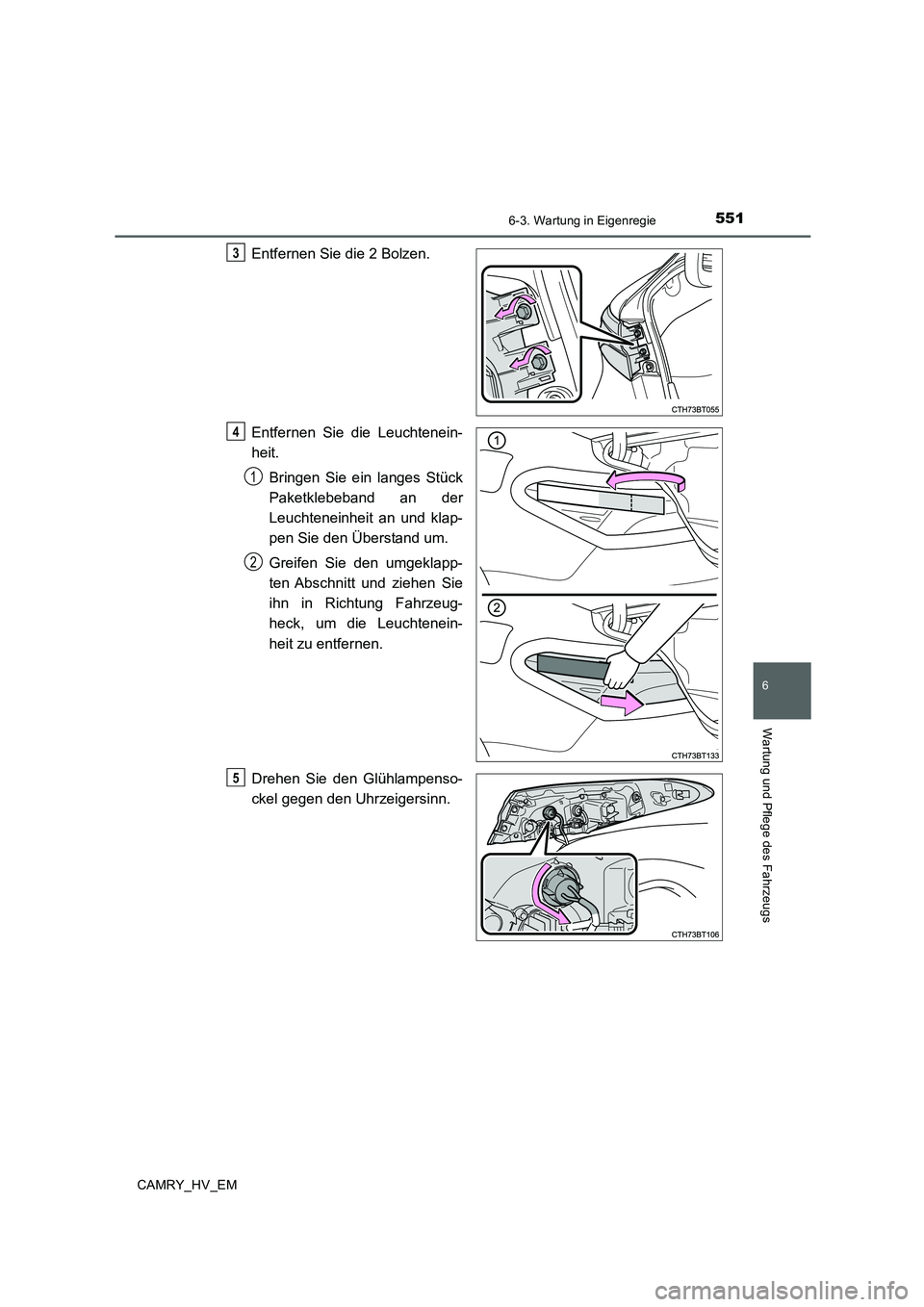

Entfernen Sie die 2 Bolzen.
Entfernen Sie die Leuchtenein-
heit.
Bringen Sie ein langes Stück
Paketklebeband an der
Leuchteneinheit an und klap-
pen Sie den Überstand um.
Greifen Sie den umgeklapp-
ten Abschnitt und ziehen Sie
ihn in Richtung Fahrzeug-
heck, um die Leuchtenein-
heit zu entfernen.
Drehen Sie den Glühlampenso-
ckel gegen den Uhrzeigersinn.3
4
1
2
5

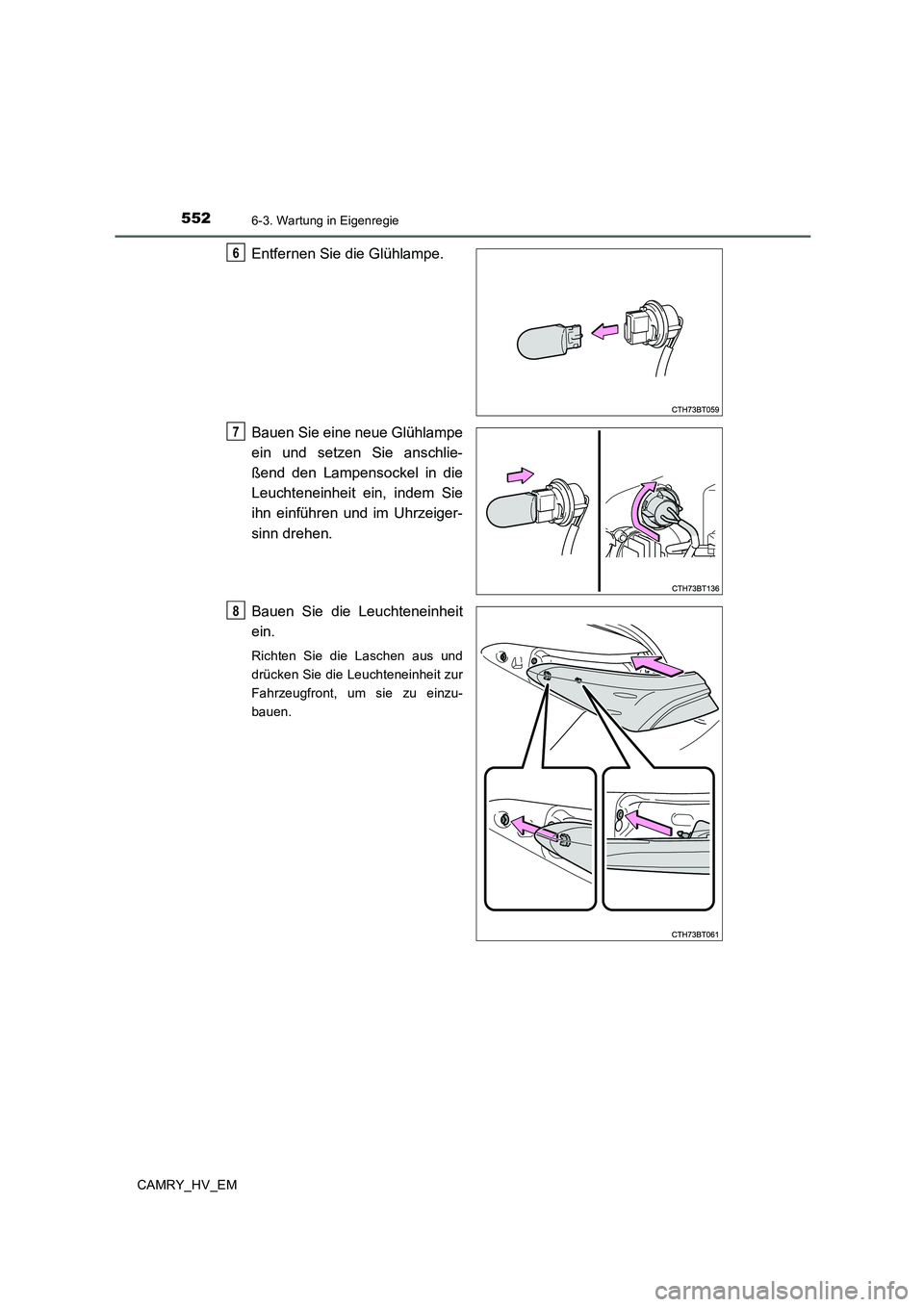

5526-3. Wartung in Eigenregie
CAMRY_HV_EM
Entfernen Sie die Glühlampe.
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschlie-
ßend den Lampensockel in die
Leuchteneinheit ein, indem Sie
ihn einführen und im Uhrzeiger-
sinn drehen.
Bauen Sie die Leuchteneinheit
ein.
Richten Sie die Laschen aus und
drücken Sie die Leuchteneinheit zur
Fahrzeugfront, um sie zu einzu-
bauen.
6
7
8

5536-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

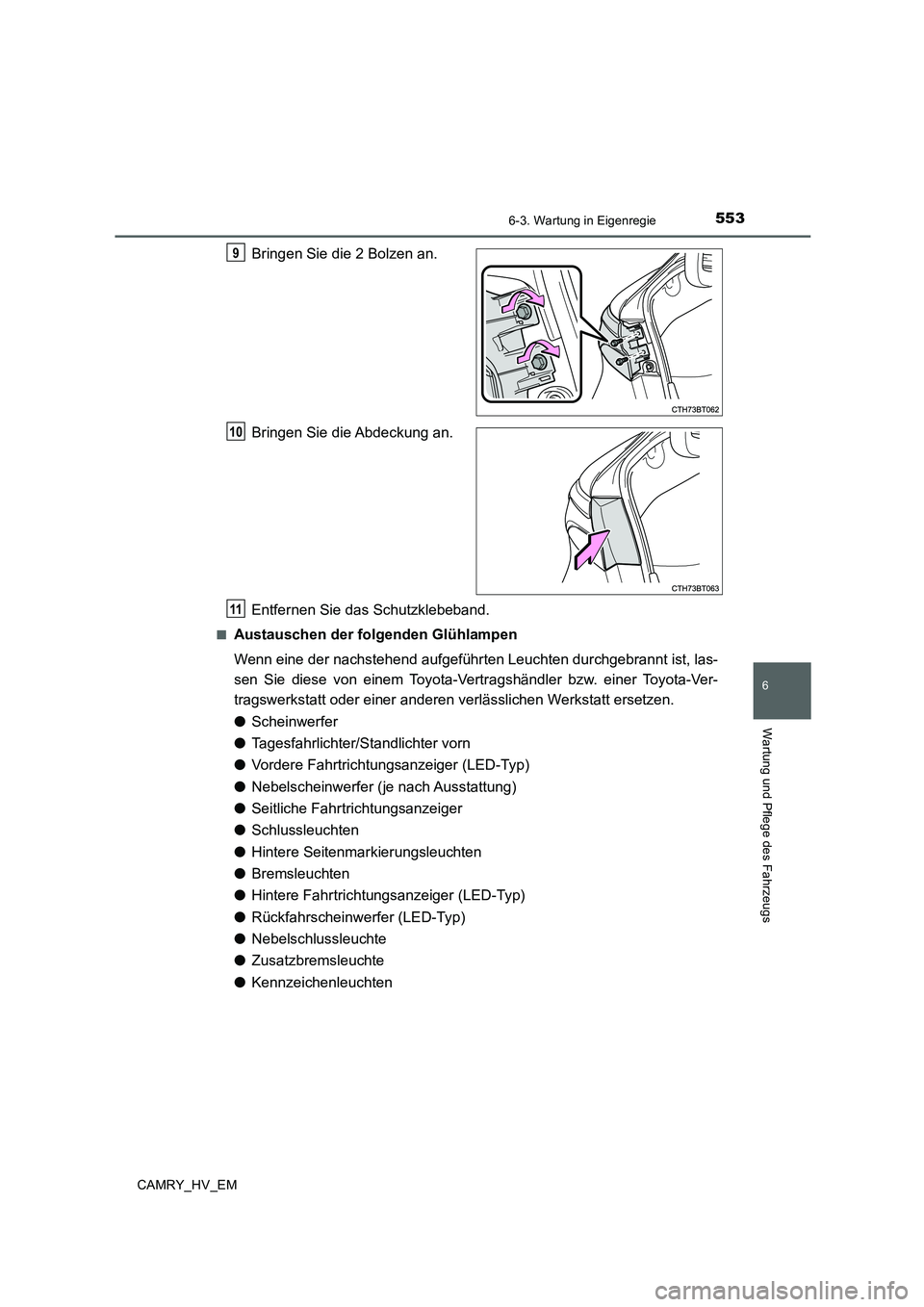

Bringen Sie die 2 Bolzen an.
Bringen Sie die Abdeckung an.
Entfernen Sie das Schutzklebeband.
■Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt ersetzen.
●Scheinwerfer
●Tagesfahrlichter/Standlichter vorn
●Vordere Fahrtrichtungsanzeiger (LED-Typ)
●Nebelscheinwerfer (je nach Ausstattung)
●Seitliche Fahrtrichtungsanzeiger
●Schlussleuchten
●Hintere Seitenmarkierungsleuchten
●Bremsleuchten
●Hintere Fahrtrichtungsanzeiger (LED-Typ)
●Rückfahrscheinwerfer (LED-Typ)
●Nebelschlussleuchte
●Zusatzbremsleuchte
●Kennzeichenleuchten
9
10
11

5546-3. Wartung in Eigenregie
CAMRY_HV_EM

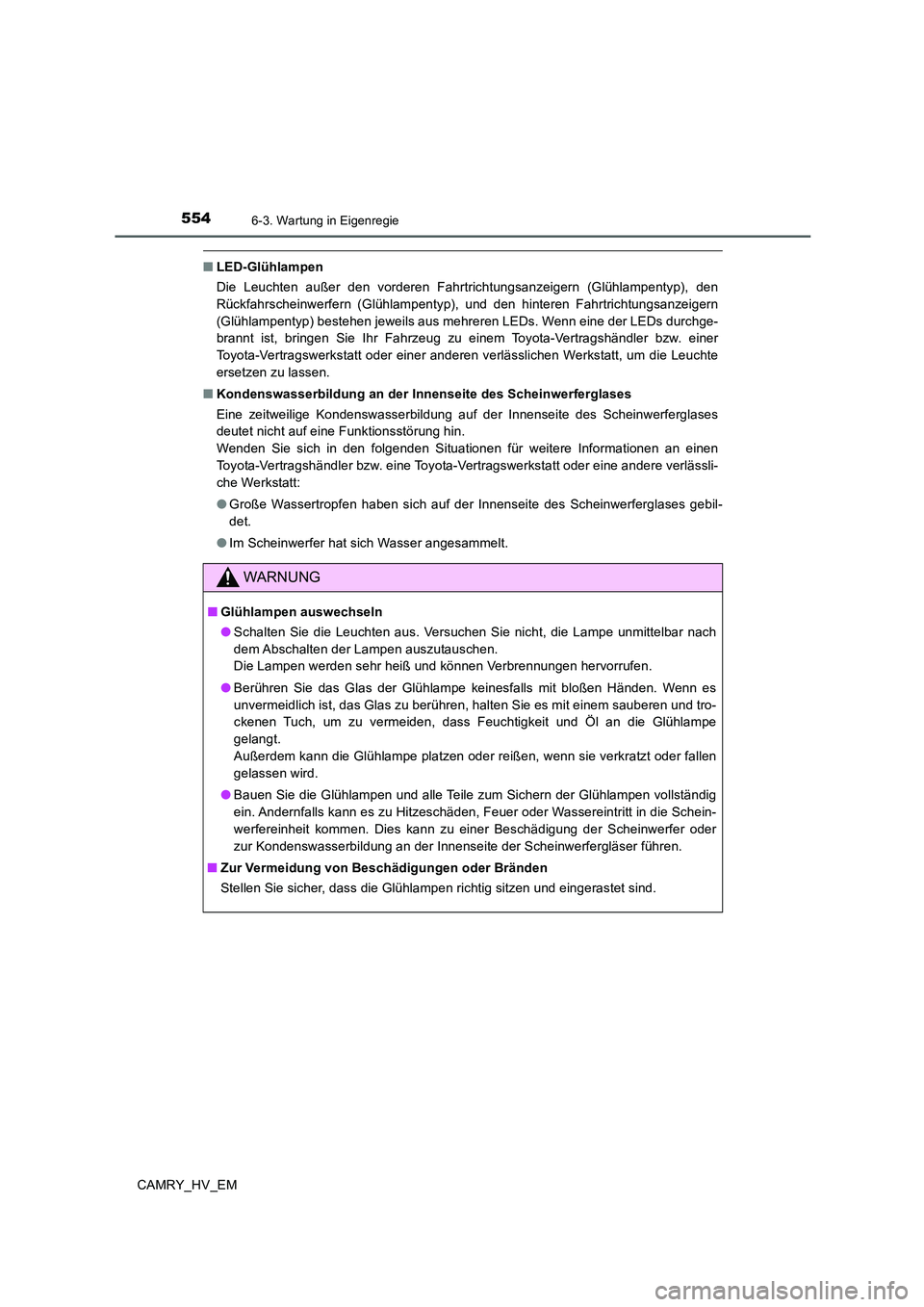

■LED-Glühlampen
Die Leuchten außer den vorderen Fahrtrichtungsanzeigern (Glühlampentyp), den
Rückfahrscheinwerfern (Glühlampentyp), und den hinteren Fahrtrichtungsanzeigern
(Glühlampentyp) bestehen jeweils aus mehreren LEDs. Wenn eine der LEDs durchge-
brannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Wenden Sie sich in den folgenden Situationen für weitere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässli-
che Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

555
7Wenn Störungen auftreten
CAMRY_HV_EM7-1. Wichtige Informationen
Warnblinkanlage ......................556
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................557
Wenn das Fahrzeug in
steigendem Wasser
eingeschlossen ist .................5587-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 559
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 564
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 565
Wenn eine Warnmeldung
angezeigt wird....................... 572
Wenn Sie einen defekten
Reifen haben
(Fahrzeuge mit einem
Notfallreparatur-Kit für
Reifen) .................................. 578
Wenn Sie einen defekten
Reifen haben
(Fahrzeuge mit
Ersatzreifen) ......................... 596
Wenn das Hybridsystem
nicht startet ........................... 610
Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert ............................ 612
Wenn die 12-Volt-
Fahrzeugbatterie entladen
ist .......................................... 615
Wenn das Fahrzeug
überhitzt ................................ 622
Wenn sich das Fahrzeug
festfährt ................................. 627

556
CAMRY_HV_EM
7-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■Warnblinkanlage
●Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere
Zeit verwendet wird, während das Hybridsystem nicht in Betrieb ist (während die
Anzeige “READY” nicht aufleuchtet).
●Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken
Aufprall von hinten wird die Warnblinkanlage automatisch eingeschaltet.
Die Warnblinkanlage wird nach ca. 20 Minuten automatisch ausgeschaltet. Drücken
Sie den Schalter zweimal, um die Warnblinkanlage manuell auszuschalten.
(Je nach Stärke des Aufpralls und den Kollisionsbedingungen wird die Warnblinkan-
lage möglicherweise nicht automatisch eingeschaltet.)

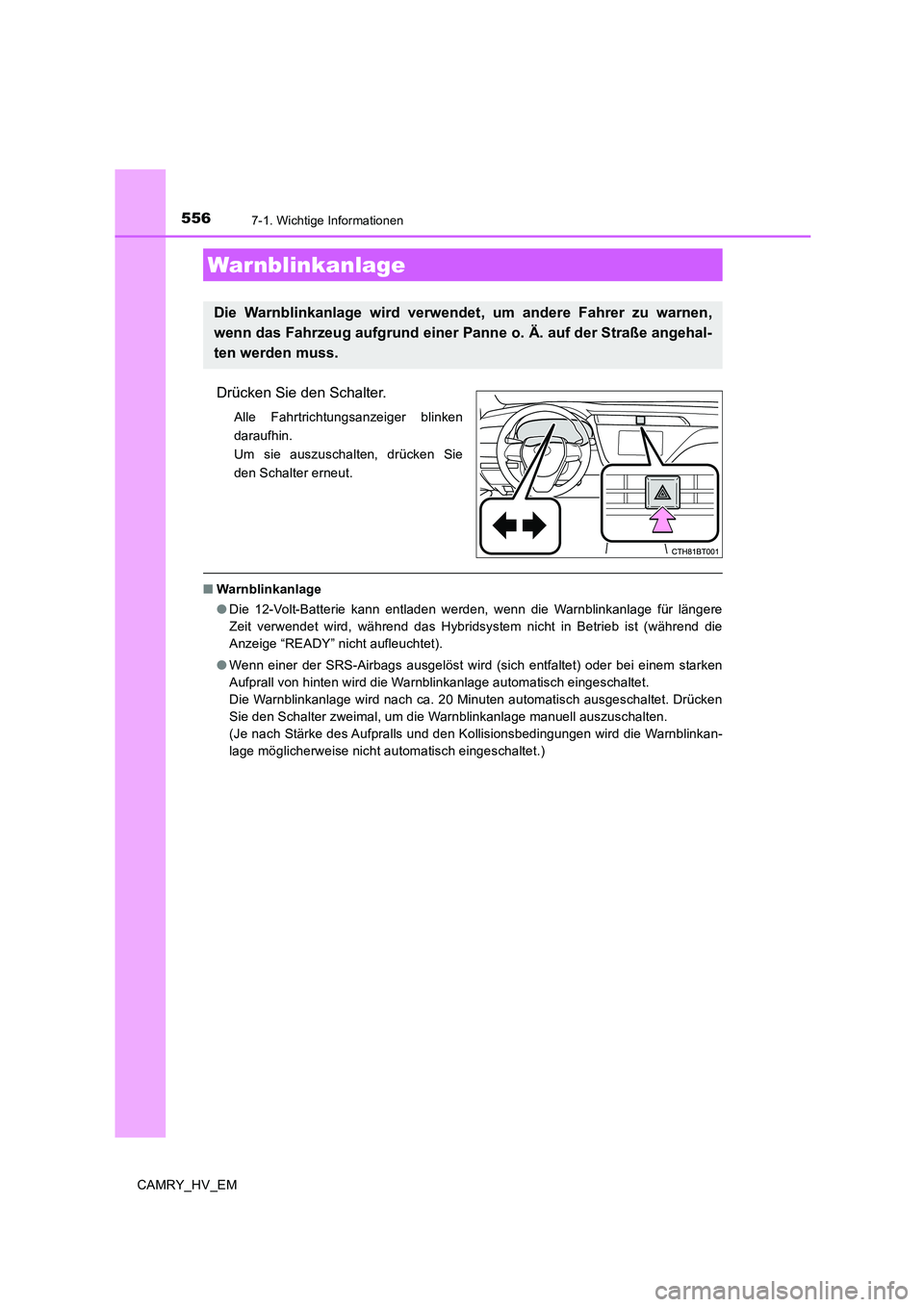

Warnblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.

5577-1. Wichtige Informationen
7
Wenn Störungen auftreten
CAMRY_HV_EM
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt wird
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Halten Sie zum Stoppen des Hyb-
ridsystems die Starttaste mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie sie mindestens
3-mal kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.

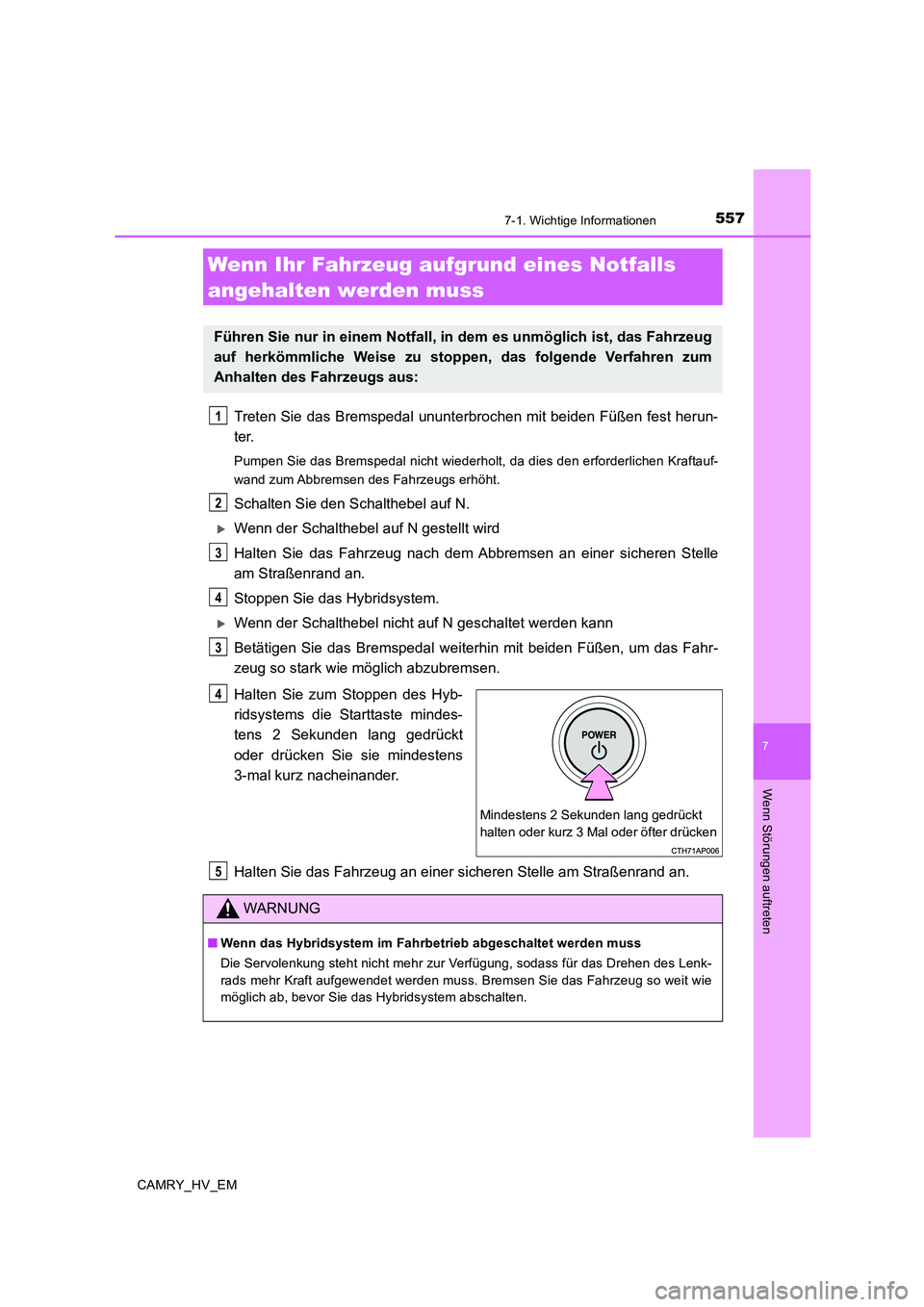

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
Mindestens 2 Sekunden lang gedrückt
halten oder kurz 3 Mal oder öfter drücken
4
WARNUNG
■Wenn das Hybridsystem im Fahrbetrieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur Verfügung, sodass für das Drehen des Lenk-
rads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie
möglich ab, bevor Sie das Hybridsystem abschalten.
5

5587-1. Wichtige Informationen
CAMRY_HV_EM
●Entfernen Sie zuerst den Sicherheitsgurt.
●Wenn die Tür geöffnet werden kann, öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
●Wenn die Tür nicht geöffnet werden kann, öffnen Sie das Fenster mit dem
Schalter für den elektrischen Fensterheber und verlassen Sie das Fahr-
zeug durch das Fenster.
●Wenn das Fenster mit dem Schalter für den elektrischen Fensterheber
nicht geöffnet werden kann, bleiben Sie ruhig und warten Sie, bis der Was-
serstand im Fahrzeug so weit gestiegen ist, dass der Wasserdruck im
Fahrzeug dem Wasserdruck außerhalb des Fahrzeugs entspricht. Öffnen
Sie dann die Tür und verlassen Sie das Fahrzeug.

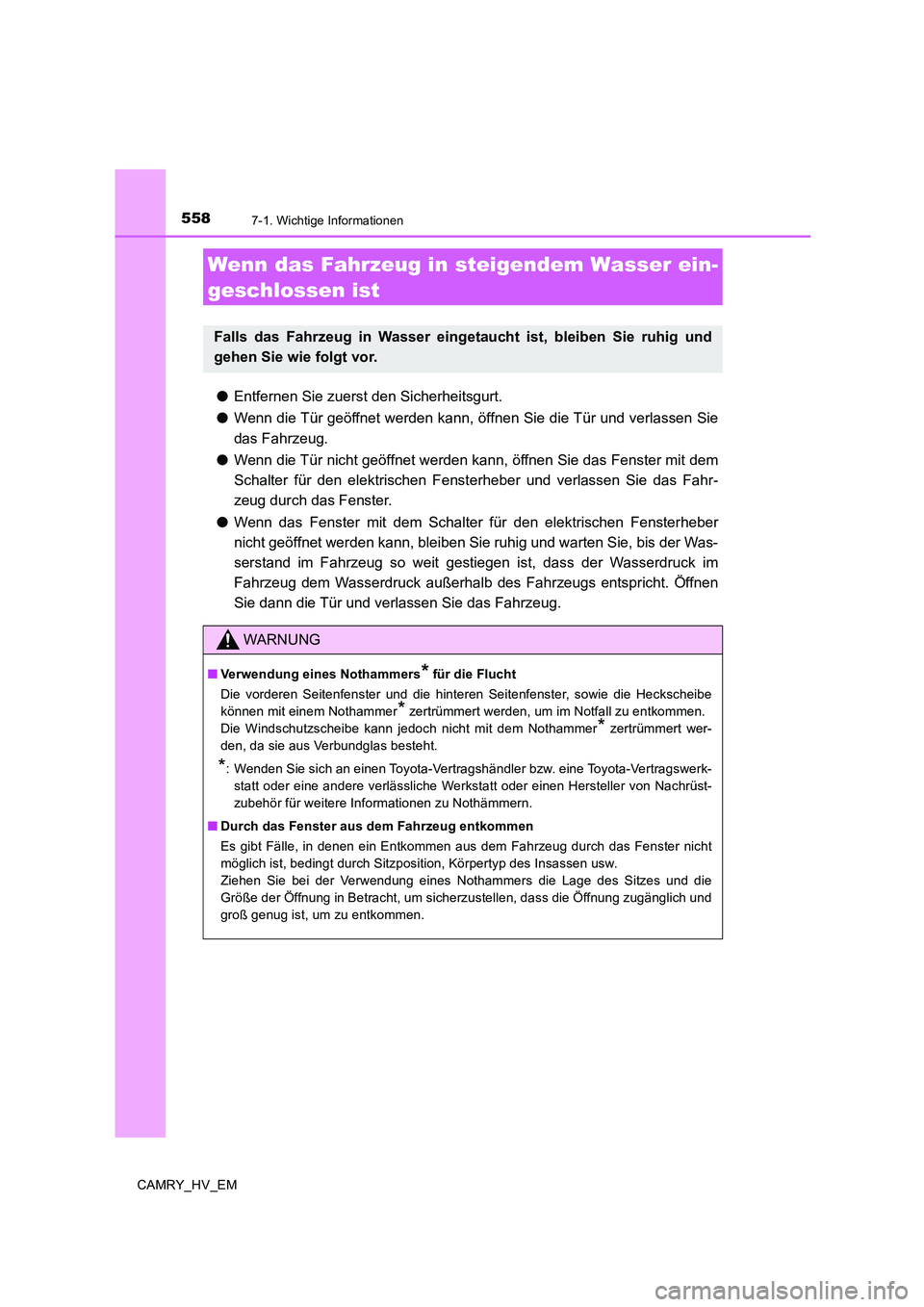

Wenn das Fahrzeug in steigendem Wasser ein-
geschlossen ist
Falls das Fahrzeug in Wasser eingetaucht ist, bleiben Sie ruhig und
gehen Sie wie folgt vor.
WARNUNG
■Verwendung eines Nothammers* für die Flucht
Die vorderen Seitenfenster und die hinteren Seitenfenster, sowie die Heckscheibe
können mit einem Nothammer
* zertrümmert werden, um im Notfall zu entkommen.
Die Windschutzscheibe kann jedoch nicht mit dem Nothammer
* zertrümmert wer-
den, da sie aus Verbundglas besteht.
*: Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt oder einen Hersteller von Nachrüst-
zubehör für weitere Informationen zu Nothämmern.
■Durch das Fenster aus dem Fahrzeug entkommen
Es gibt Fälle, in denen ein Entkommen aus dem Fahrzeug durch das Fenster nicht
möglich ist, bedingt durch Sitzposition, Körpertyp des Insassen usw.
Ziehen Sie bei der Verwendung eines Nothammers die Lage des Sitzes und die
Größe der Öffnung in Betracht, um sicherzustellen, dass die Öffnung zugänglich und
groß genug ist, um zu entkommen.

559
7
Wenn Störungen auftreten
CAMRY_HV_EM
7-2. Maßnahmen im Notfall
Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt oder einen Abschlepp-
dienst.
●Eine Warnmeldung für das Hybridsystem wird auf der Multi-Informations-
anzeige angezeigt und das Fahrzeug bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosse-
rie zu vermeiden.

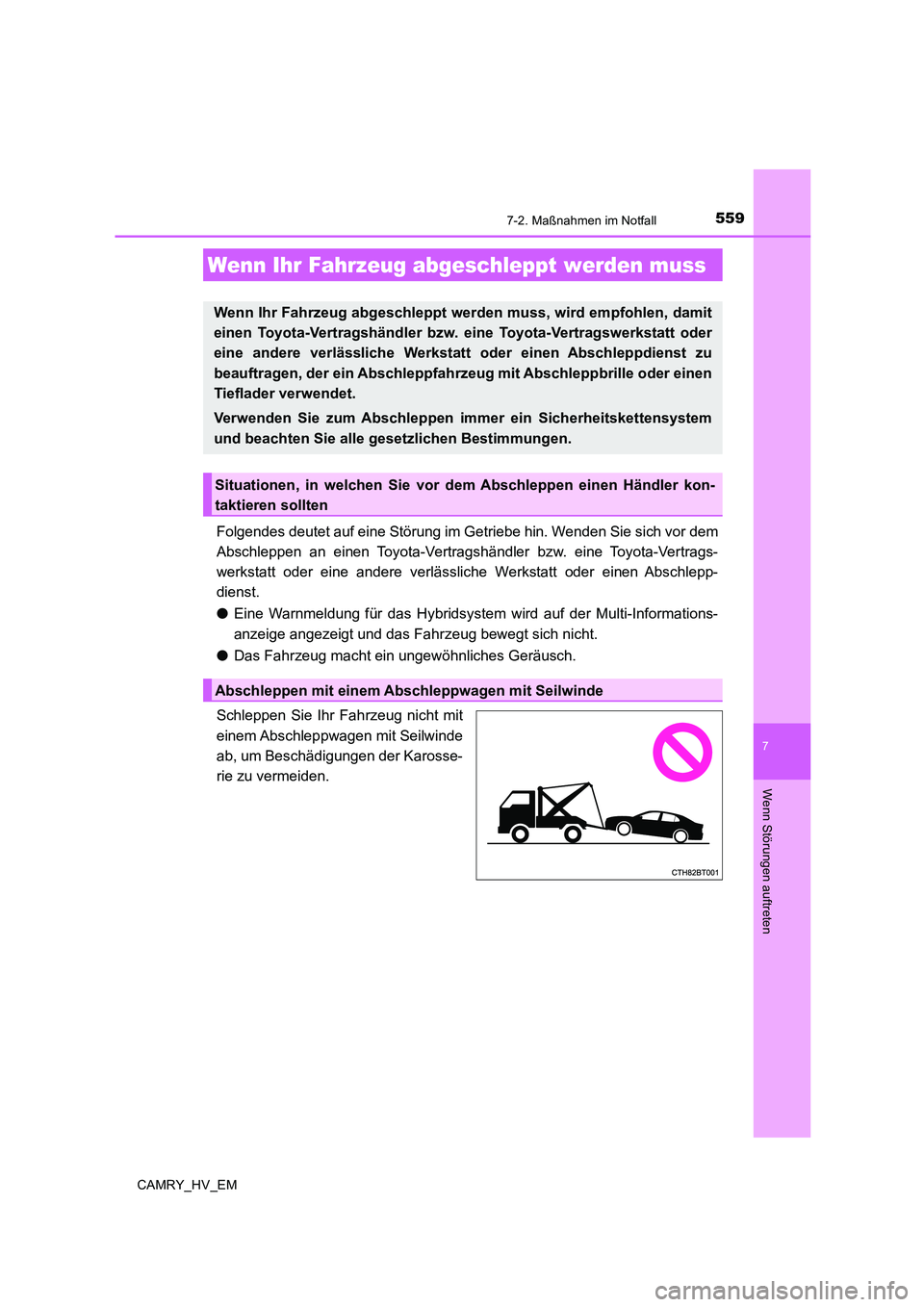

Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt oder einen Abschleppdienst zu
beauftragen, der ein Abschleppfahrzeug mit Abschleppbrille oder einen
Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren sollten
Abschleppen mit einem Abschleppwagen mit Seilwinde

5607-2. Maßnahmen im Notfall
CAMRY_HV_EM
Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss er an den
in der Abbildung gezeigten Stellen
gesichert werden.
An den Verzurröffnungen sind Abde-
ckungen angebracht. Stellen Sie nach
dem Transport des Fahrzeugs sicher,
dass die Abdeckungen wieder an den
Öffnungen angebracht werden.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Seile verwenden,
müssen die schwarz schattierten
Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
fest an, da sonst Ihr Fahrzeug
beschädigt werden könnte.

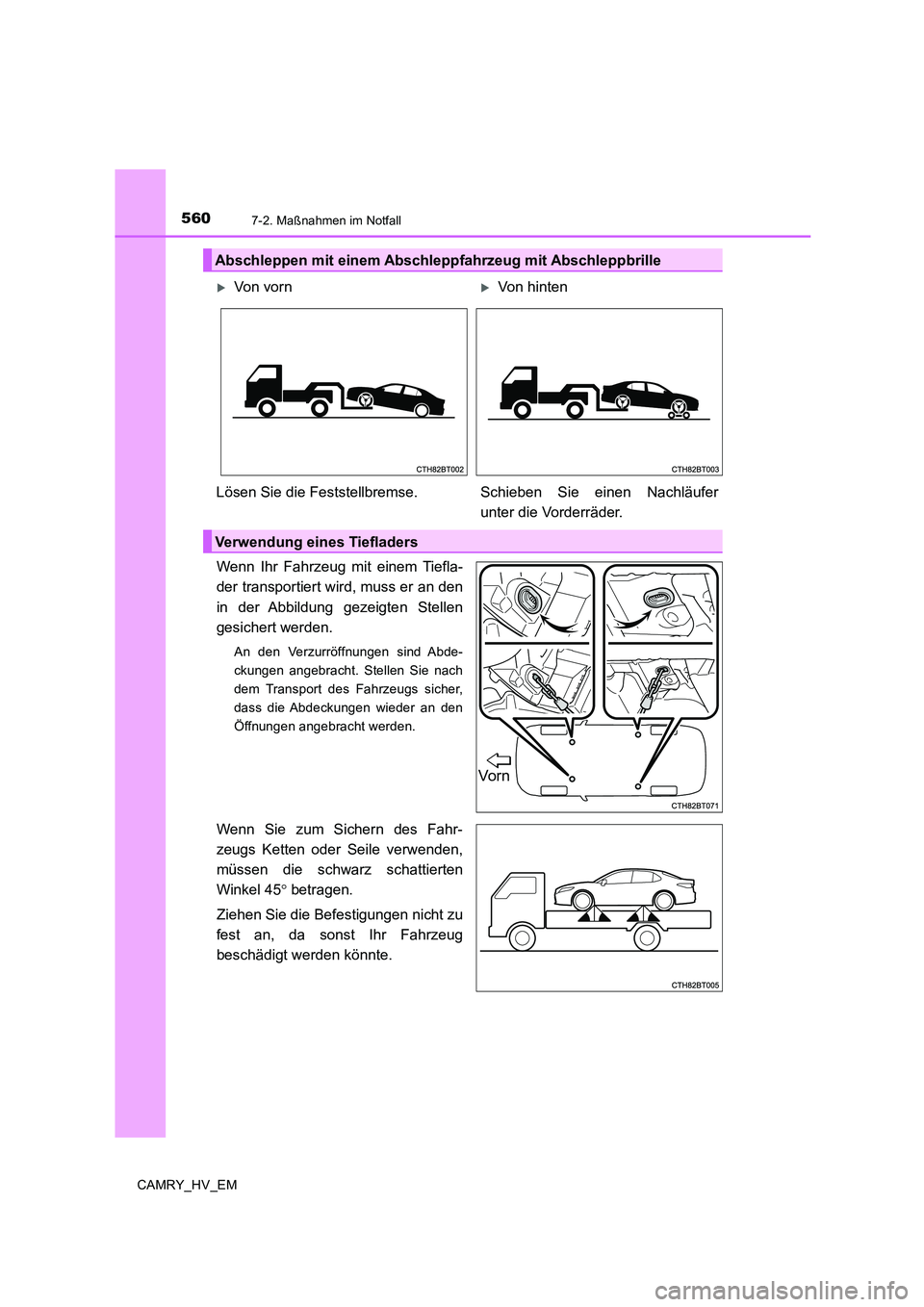

Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
Von vornVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Verwendung eines Tiefladers
Vo r n
