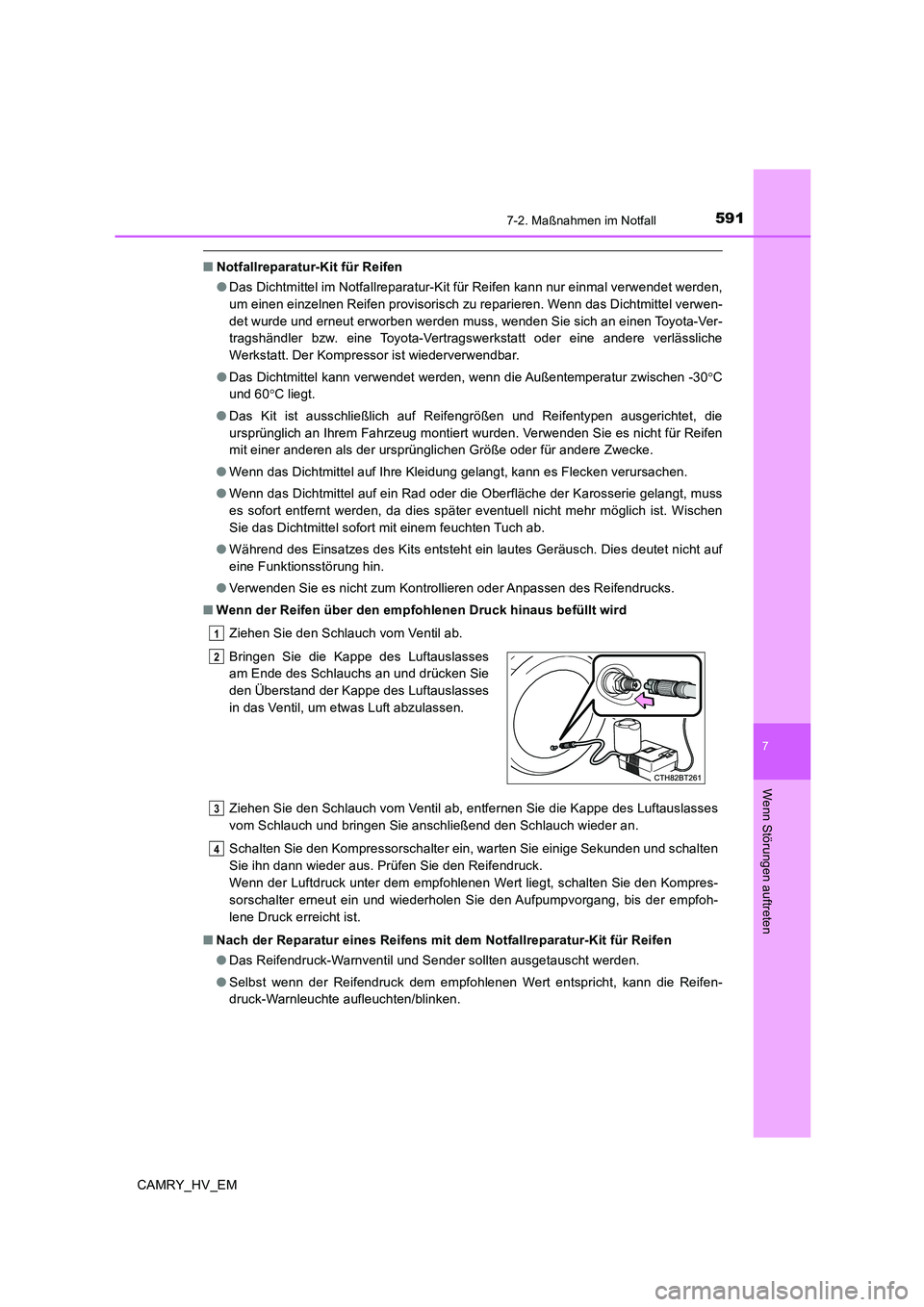

5917-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
■Notfallreparatur-Kit für Reifen
●Das Dichtmittel im Notfallreparatur-Kit für Reifen kann nur einmal verwendet werden,
um einen einzelnen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwen-
det wurde und erneut erworben werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche
Werkstatt. Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet, die
ursprünglich an Ihrem Fahrzeug montiert wurden. Verwenden Sie es nicht für Reifen
mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie gelangt, muss
es sofort entfernt werden, da dies später eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Kits entsteht ein lautes Geräusch. Dies deutet nicht auf
eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifendrucks.
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Ziehen Sie den Schlauch vom Ventil ab.
Ziehen Sie den Schlauch vom Ventil ab, entfernen Sie die Kappe des Luftauslasses
vom Schlauch und bringen Sie anschließend den Schlauch wieder an.
Schalten Sie den Kompressorschalter ein, warten Sie einige Sekunden und schalten
Sie ihn dann wieder aus. Prüfen Sie den Reifendruck.
Wenn der Luftdruck unter dem empfohlenen Wert liegt, schalten Sie den Kompres-
sorschalter erneut ein und wiederholen Sie den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Reifen
●Das Reifendruck-Warnventil und Sender sollten ausgetauscht werden.
●Selbst wenn der Reifendruck dem empfohlenen Wert entspricht, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken. Bringen Sie die Kappe des Luftauslasses
am Ende des Schlauchs an und drücken Sie
den Überstand der Kappe des Luftauslasses
in das Ventil, um etwas Luft abzulassen.
1
2
3
4

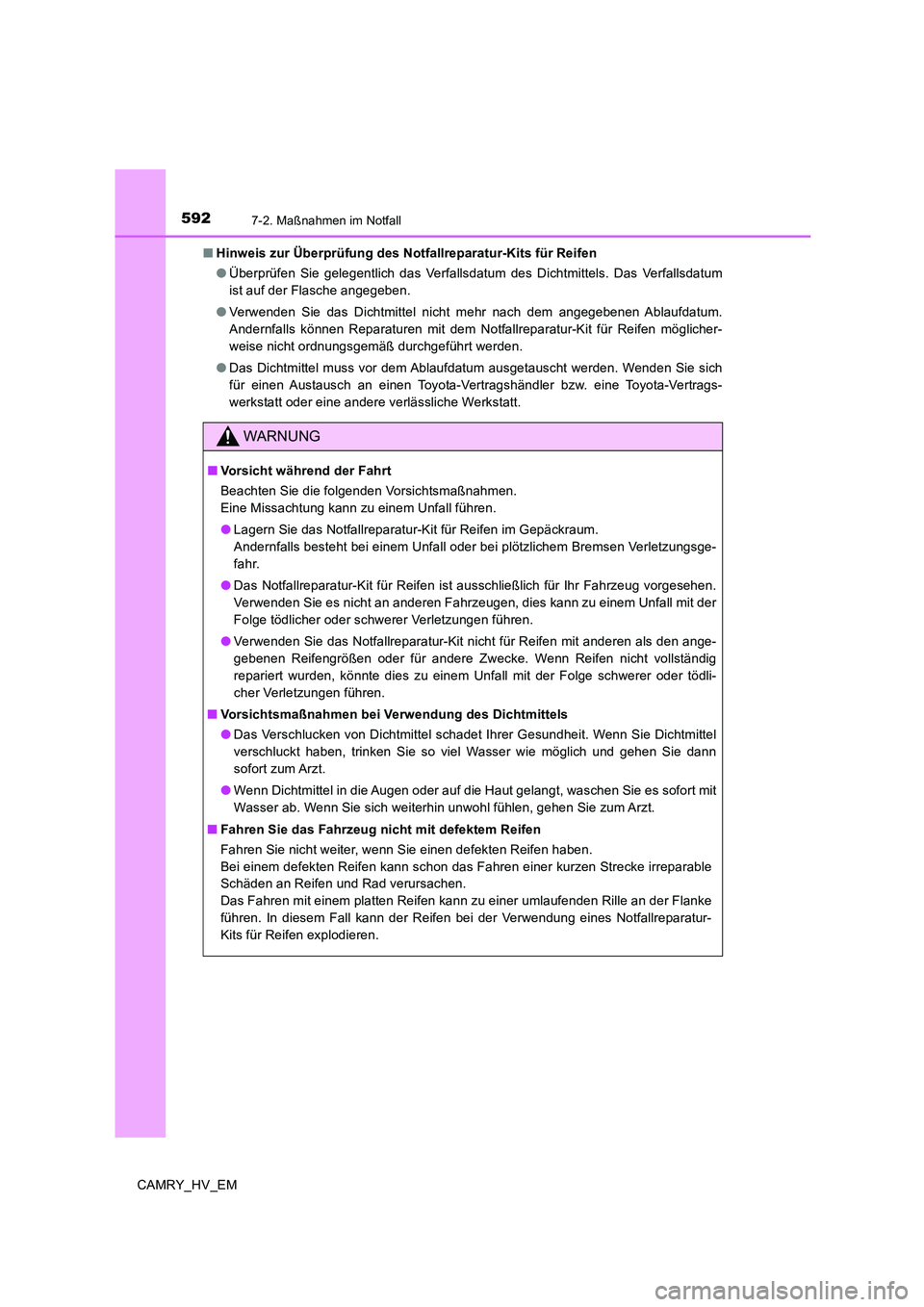

5927-2. Maßnahmen im Notfall
CAMRY_HV_EM■Hinweis zur Überprüfung des Notfallreparatur-Kits für Reifen
●Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels. Das Verfallsdatum
ist auf der Flasche angegeben.
●Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum.
Andernfalls können Reparaturen mit dem Notfallreparatur-Kit für Reifen möglicher-
weise nicht ordnungsgemäß durchgeführt werden.
●Das Dichtmittel muss vor dem Ablaufdatum ausgetauscht werden. Wenden Sie sich
für einen Austausch an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt.
WARNUNG
■Vorsicht während der Fahrt
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung kann zu einem Unfall führen.
●Lagern Sie das Notfallreparatur-Kit für Reifen im Gepäckraum.
Andernfalls besteht bei einem Unfall oder bei plötzlichem Bremsen Verletzungsge-
fahr.
●Das Notfallreparatur-Kit für Reifen ist ausschließlich für Ihr Fahrzeug vorgesehen.
Verwenden Sie es nicht an anderen Fahrzeugen, dies kann zu einem Unfall mit der
Folge tödlicher oder schwerer Verletzungen führen.
●Verwenden Sie das Notfallreparatur-Kit nicht für Reifen mit anderen als den ange-
gebenen Reifengrößen oder für andere Zwecke. Wenn Reifen nicht vollständig
repariert wurden, könnte dies zu einem Unfall mit der Folge schwerer oder tödli-
cher Verletzungen führen.
■Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
●Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich und gehen Sie dann
sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort mit
Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen.
Das Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke
führen. In diesem Fall kann der Reifen bei der Verwendung eines Notfallreparatur-
Kits für Reifen explodieren.

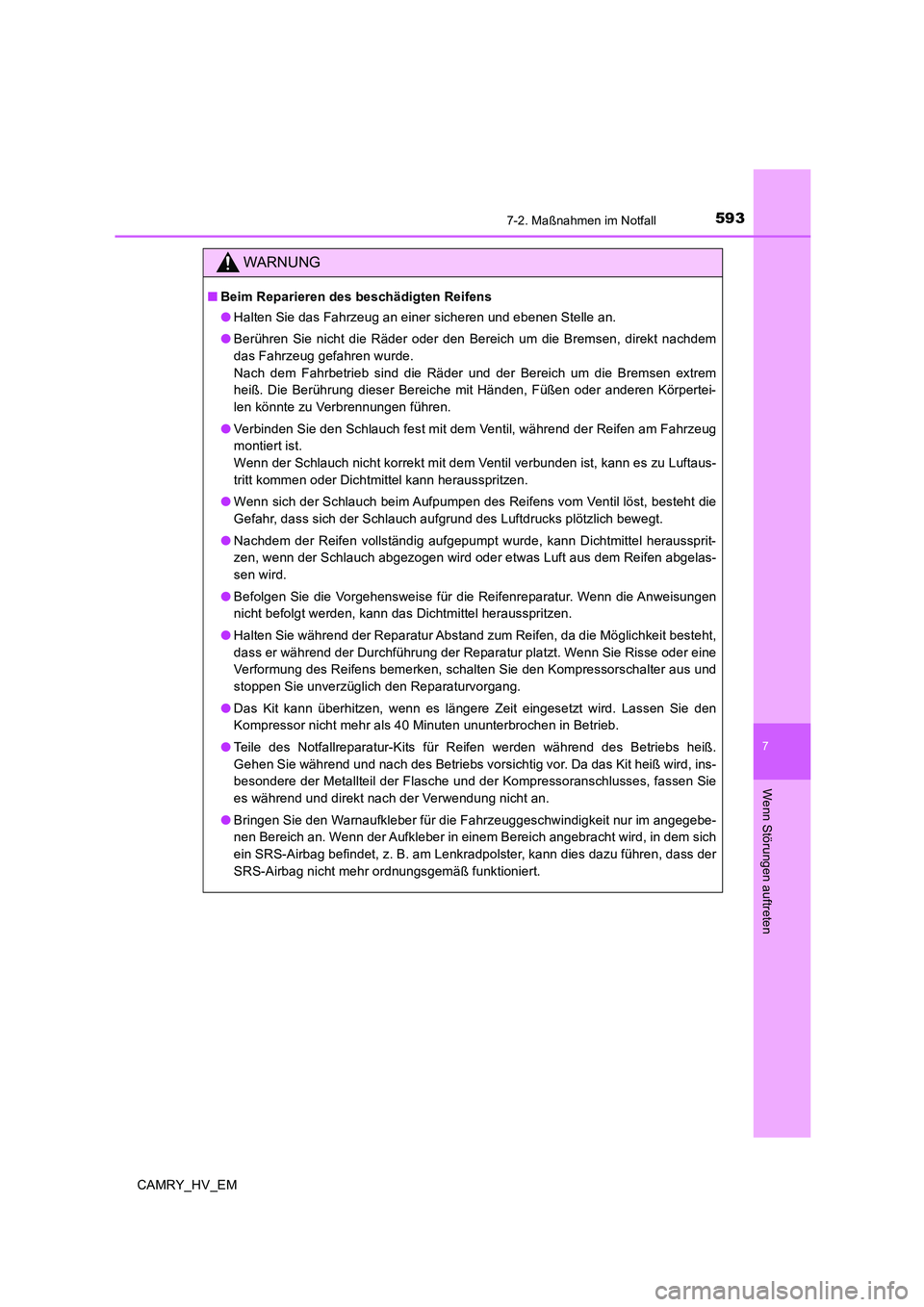

5937-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
WARNUNG
■Beim Reparieren des beschädigten Reifens
●Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
●Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am Fahrzeug
montiert ist.
Wenn der Schlauch nicht korrekt mit dem Ventil verbunden ist, kann es zu Luftaus-
tritt kommen oder Dichtmittel kann herausspritzen.
●Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch aufgrund des Luftdrucks plötzlich bewegt.
●Nachdem der Reifen vollständig aufgepumpt wurde, kann Dichtmittel heraussprit-
zen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem Reifen abgelas-
sen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Anweisungen
nicht befolgt werden, kann das Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Möglichkeit besteht,
dass er während der Durchführung der Reparatur platzt. Wenn Sie Risse oder eine
Verformung des Reifens bemerken, schalten Sie den Kompressorschalter aus und
stoppen Sie unverzüglich den Reparaturvorgang.
●Das Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen Sie den
Kompressor nicht mehr als 40 Minuten ununterbrochen in Betrieb.
●Teile des Notfallreparatur-Kits für Reifen werden während des Betriebs heiß.
Gehen Sie während und nach des Betriebs vorsichtig vor. Da das Kit heiß wird, ins-
besondere der Metallteil der Flasche und der Kompressoranschlusses, fassen Sie
es während und direkt nach der Verwendung nicht an.
●Bringen Sie den Warnaufkleber für die Fahrzeuggeschwindigkeit nur im angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, in dem sich
ein SRS-Airbag befindet, z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.

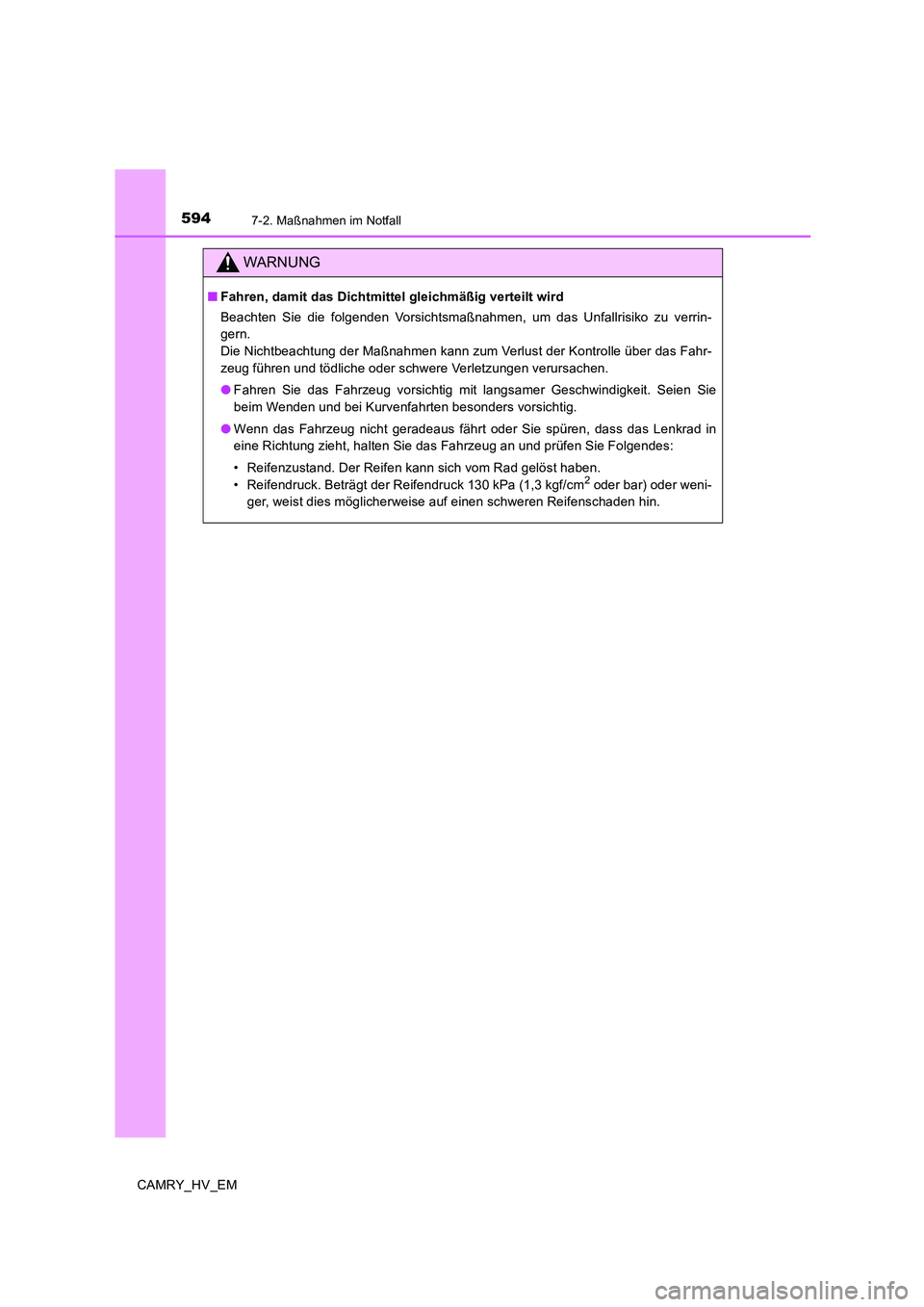

5947-2. Maßnahmen im Notfall
CAMRY_HV_EM
WARNUNG
■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Unfallrisiko zu verrin-
gern.
Die Nichtbeachtung der Maßnahmen kann zum Verlust der Kontrolle über das Fahr-
zeug führen und tödliche oder schwere Verletzungen verursachen.
●Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit. Seien Sie
beim Wenden und bei Kurvenfahrten besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie Folgendes:
• Reifenzustand. Der Reifen kann sich vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck 130 kPa (1,3 kgf/cm
2 oder bar) oder weni-
ger, weist dies möglicherweise auf einen schweren Reifenschaden hin.

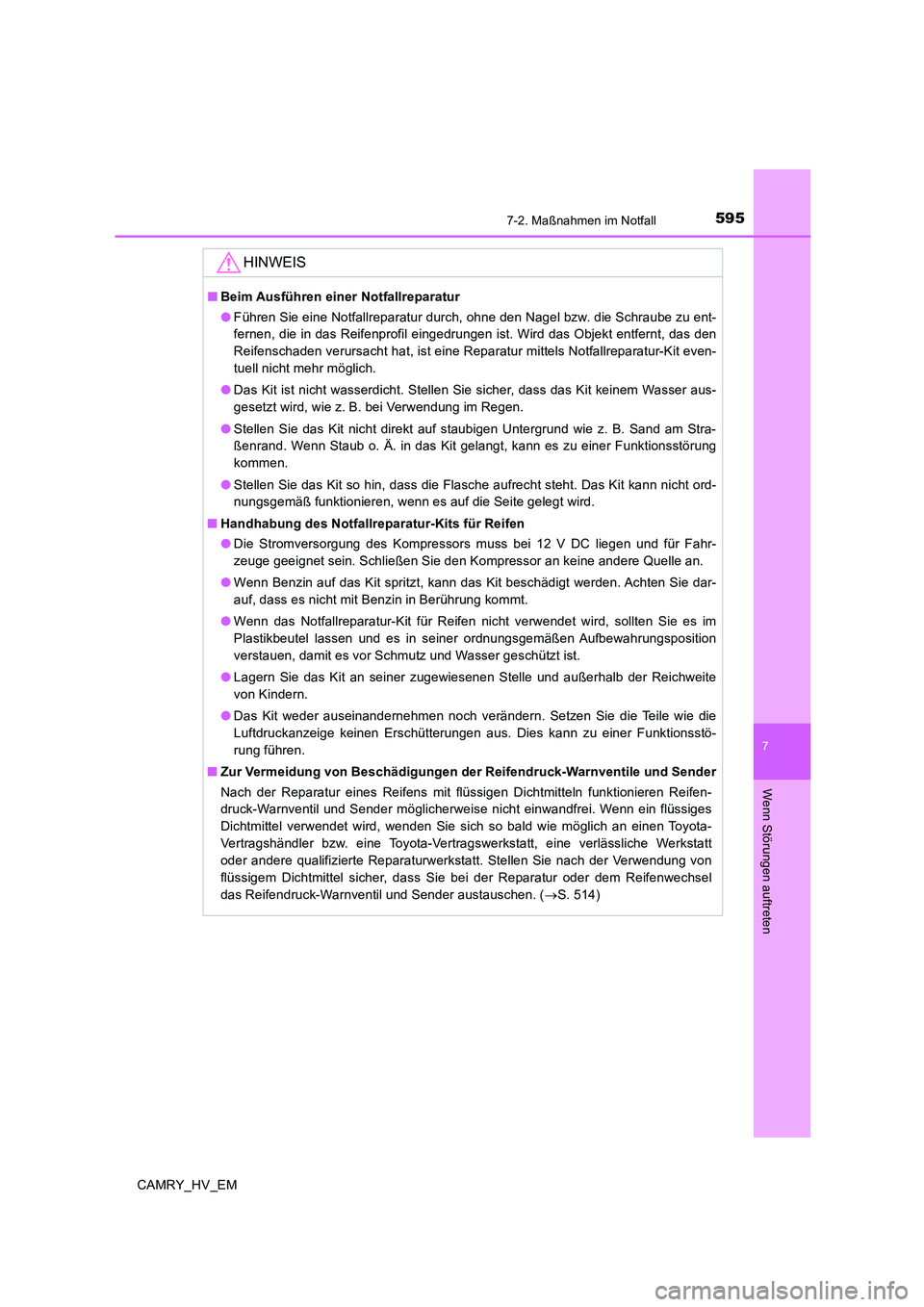

5957-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
HINWEIS
■Beim Ausführen einer Notfallreparatur
●Führen Sie eine Notfallreparatur durch, ohne den Nagel bzw. die Schraube zu ent-
fernen, die in das Reifenprofil eingedrungen ist. Wird das Objekt entfernt, das den
Reifenschaden verursacht hat, ist eine Reparatur mittels Notfallreparatur-Kit even-
tuell nicht mehr möglich.
●Das Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Kit keinem Wasser aus-
gesetzt wird, wie z. B. bei Verwendung im Regen.
●Stellen Sie das Kit nicht direkt auf staubigen Untergrund wie z. B. Sand am Stra-
ßenrand. Wenn Staub o. Ä. in das Kit gelangt, kann es zu einer Funktionsstörung
kommen.
●Stellen Sie das Kit so hin, dass die Flasche aufrecht steht. Das Kit kann nicht ord-
nungsgemäß funktionieren, wenn es auf die Seite gelegt wird.
■Handhabung des Notfallreparatur-Kits für Reifen
●Die Stromversorgung des Kompressors muss bei 12 V DC liegen und für Fahr-
zeuge geeignet sein. Schließen Sie den Kompressor an keine andere Quelle an.
●Wenn Benzin auf das Kit spritzt, kann das Kit beschädigt werden. Achten Sie dar-
auf, dass es nicht mit Benzin in Berührung kommt.
●Wenn das Notfallreparatur-Kit für Reifen nicht verwendet wird, sollten Sie es im
Plastikbeutel lassen und es in seiner ordnungsgemäßen Aufbewahrungsposition
verstauen, damit es vor Schmutz und Wasser geschützt ist.
●Lagern Sie das Kit an seiner zugewiesenen Stelle und außerhalb der Reichweite
von Kindern.
●Das Kit weder auseinandernehmen noch verändern. Setzen Sie die Teile wie die
Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funktionsstö-
rung führen.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt, eine verlässliche Werkstatt
oder andere qualifizierte Reparaturwerkstatt. Stellen Sie nach der Verwendung von
flüssigem Dichtmittel sicher, dass Sie bei der Reparatur oder dem Reifenwechsel
das Reifendruck-Warnventil und Sender austauschen. (→S. 514)

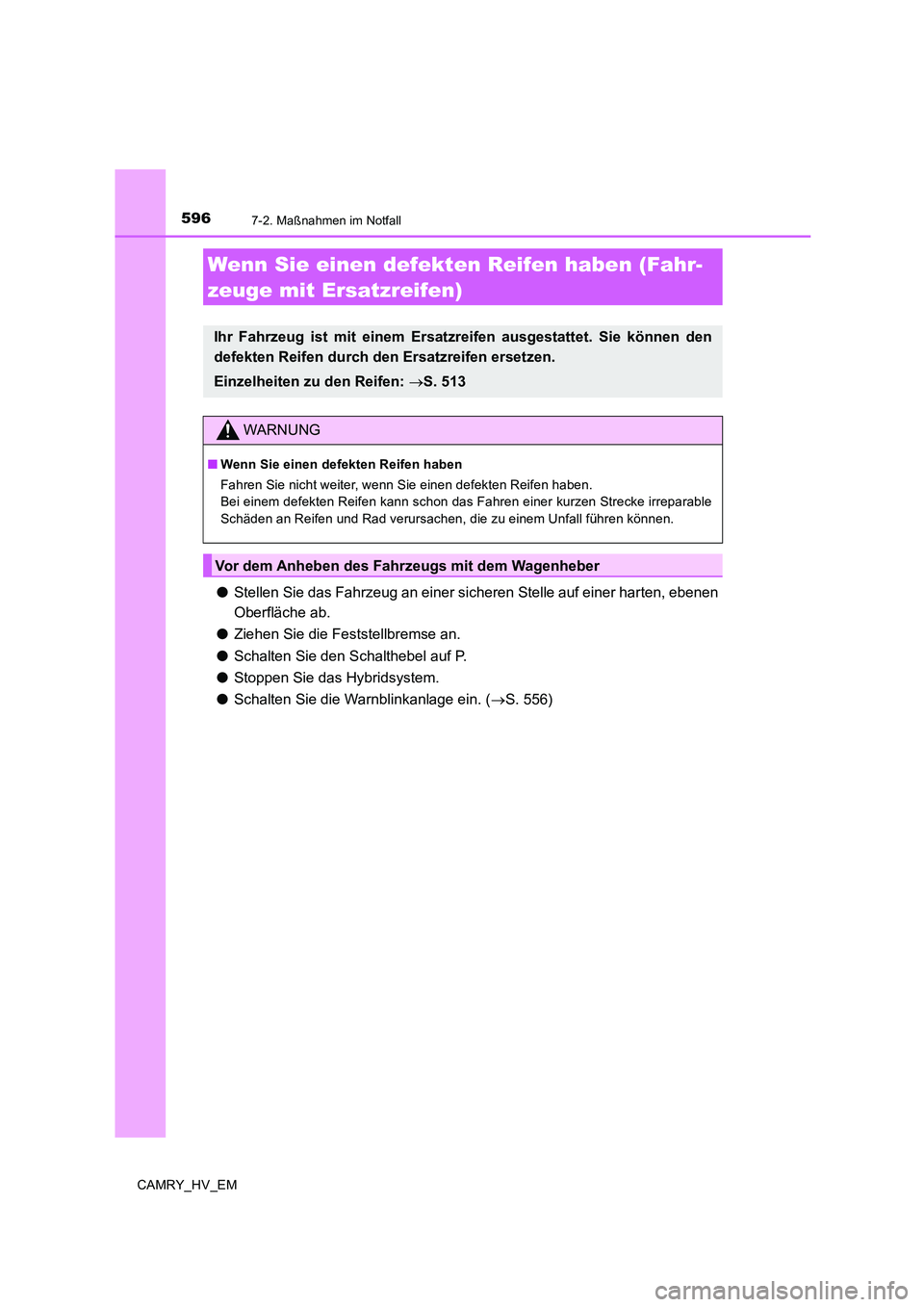

5967-2. Maßnahmen im Notfall
CAMRY_HV_EM
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen
Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Schalten Sie den Schalthebel auf P.
●Stoppen Sie das Hybridsystem.
●Schalten Sie die Warnblinkanlage ein. (→S. 556)
Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit Ersatzreifen)
Ihr Fahrzeug ist mit einem Ersatzreifen ausgestattet. Sie können den
defekten Reifen durch den Ersatzreifen ersetzen.
Einzelheiten zu den Reifen: →S. 513
WARNUNG
■Wenn Sie einen defekten Reifen haben
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen, die zu einem Unfall führen können.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber

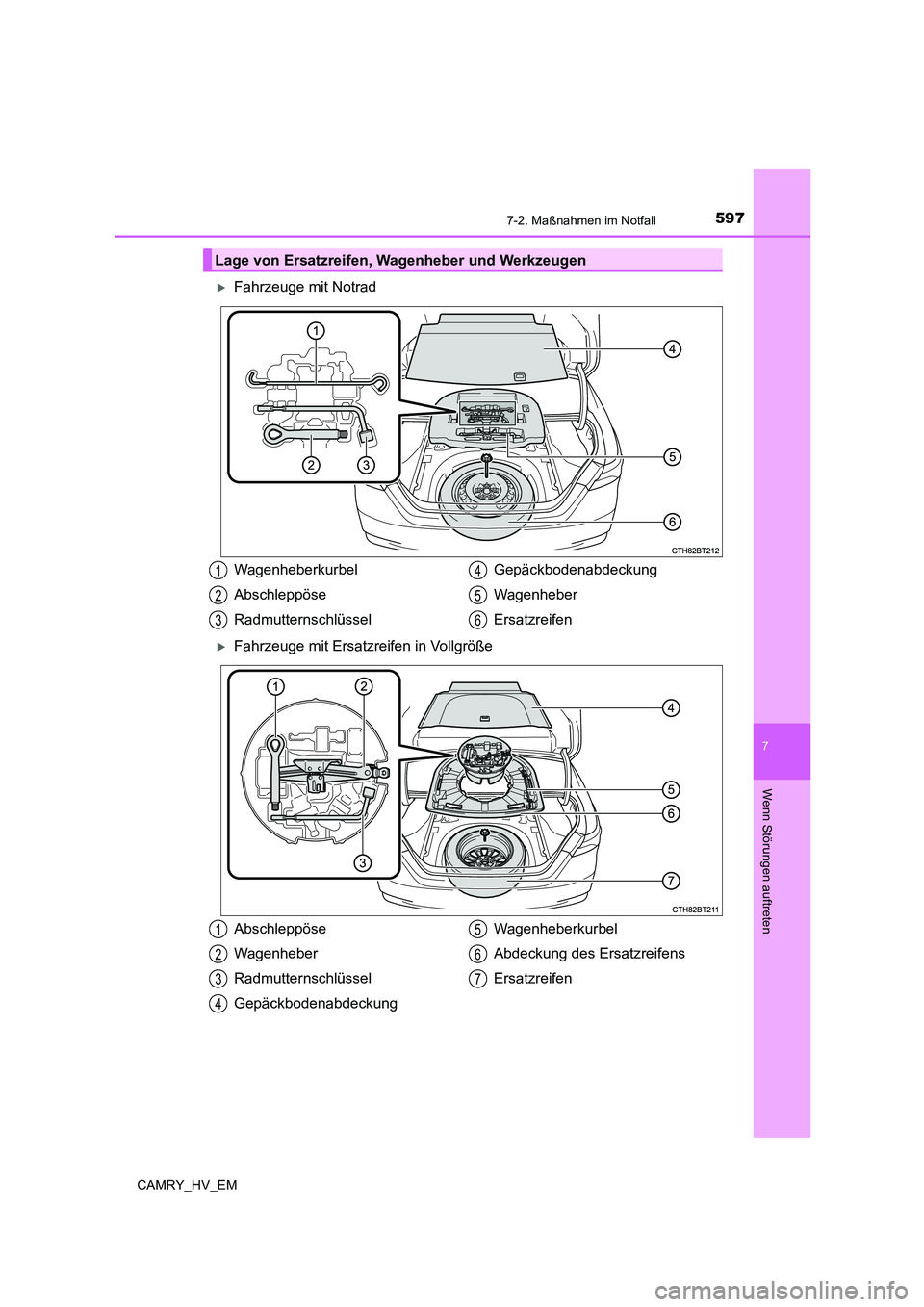

5977-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Fahrzeuge mit Notrad
Fahrzeuge mit Ersatzreifen in Vollgröße
Lage von Ersatzreifen, Wagenheber und Werkzeugen
Wagenheberkurbel
Abschleppöse
RadmutternschlüsselGepäckbodenabdeckung
Wagenheber
Ersatzreifen1
2
3
4
5
6
Abschleppöse
Wagenheber
Radmutternschlüssel
GepäckbodenabdeckungWagenheberkurbel
Abdeckung des Ersatzreifens
Ersatzreifen1
2
3
4
5
6
7

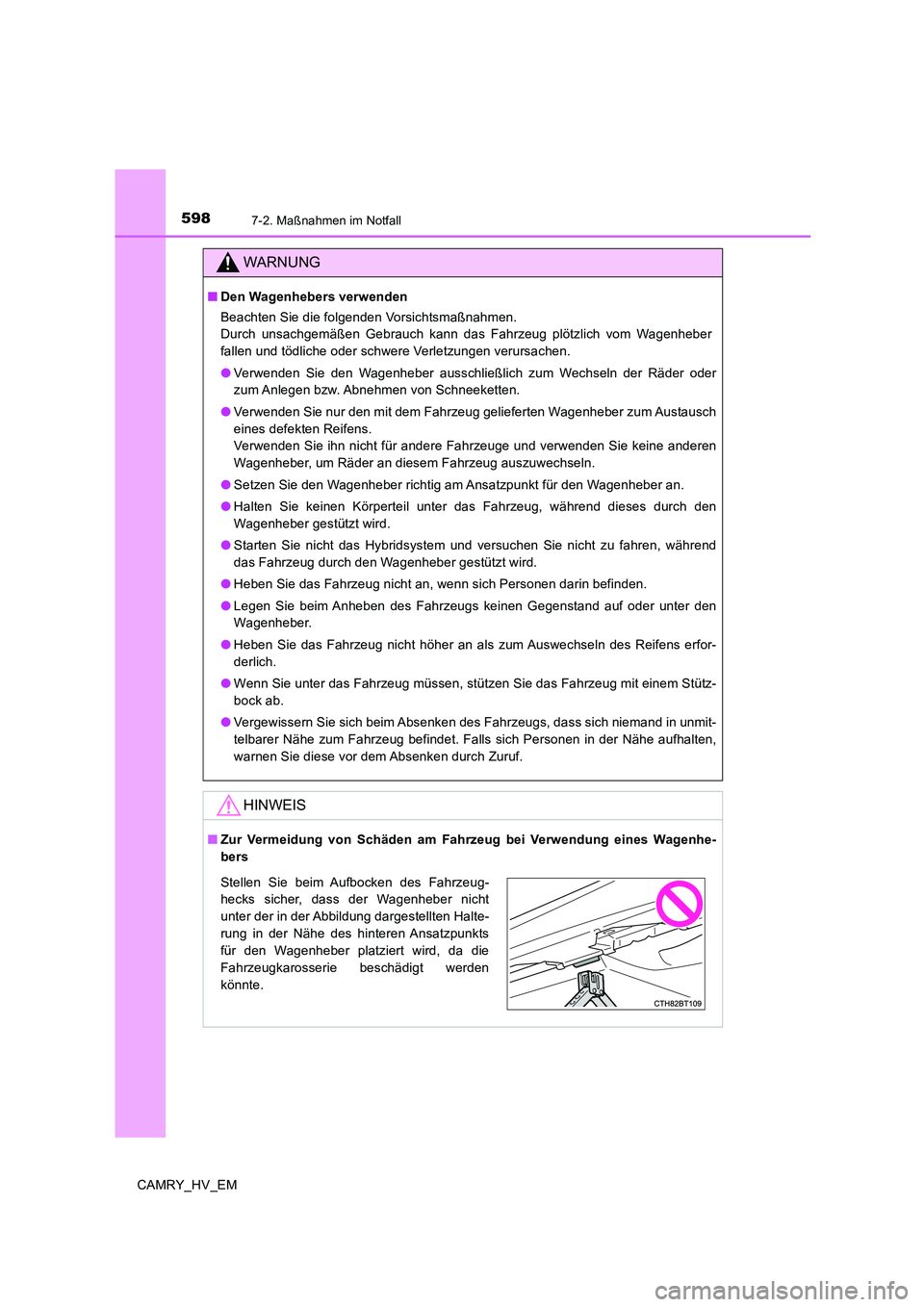

5987-2. Maßnahmen im Notfall
CAMRY_HV_EM
WARNUNG
■Den Wagenhebers verwenden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber
fallen und tödliche oder schwere Verletzungen verursachen.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder oder
zum Anlegen bzw. Abnehmen von Schneeketten.
●Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch
eines defekten Reifens.
Verwenden Sie ihn nicht für andere Fahrzeuge und verwenden Sie keine anderen
Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
●Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
●Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den
Wagenheber gestützt wird.
●Starten Sie nicht das Hybridsystem und versuchen Sie nicht zu fahren, während
das Fahrzeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erfor-
derlich.
●Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Stütz-
bock ab.
●Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmit-
telbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten,
warnen Sie diese vor dem Absenken durch Zuruf.
HINWEIS
■Zur Vermeidung von Schäden am Fahrzeug bei Verwendung eines Wagenhe-
bers
Stellen Sie beim Aufbocken des Fahrzeug-
hecks sicher, dass der Wagenheber nicht
unter der in der Abbildung dargestellten Halte-
rung in der Nähe des hinteren Ansatzpunkts
für den Wagenheber platziert wird, da die
Fahrzeugkarosserie beschädigt werden
könnte.

5997-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Heben Sie den Haken der Gepäck-
bodenabdeckung am Kofferraum-
boden an.
Sichern Sie die Gepäckbodenab-
deckung mithilfe des bereitgestell-
ten Hakens.
Entnehmen Sie den Wagenheber.
Herausnehmen des Wagenhebers
1
2
3
Fahrzeuge mit NotradFahrzeuge mit Ersatzreifen in
Vollgröße

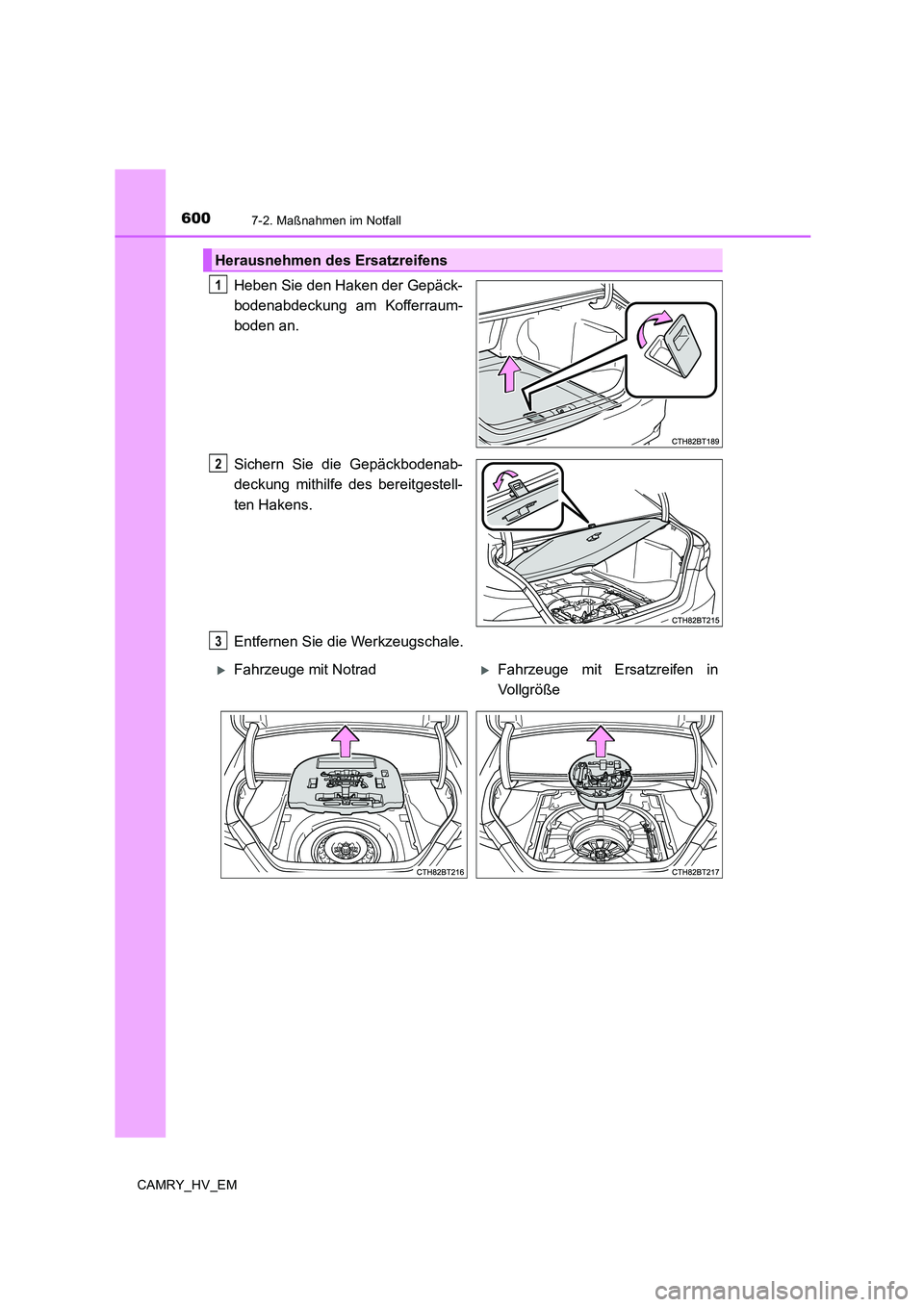

6007-2. Maßnahmen im Notfall
CAMRY_HV_EM
Heben Sie den Haken der Gepäck-
bodenabdeckung am Kofferraum-
boden an.
Sichern Sie die Gepäckbodenab-
deckung mithilfe des bereitgestell-
ten Hakens.
Entfernen Sie die Werkzeugschale.
Herausnehmen des Ersatzreifens
1
2
3
Fahrzeuge mit NotradFahrzeuge mit Ersatzreifen in
Vollgröße
