5416-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
●Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithiumbatterie CR2032
Lösen Sie die Verriegelung und
entfernen Sie den mechanischen
Schlüssel.
Entfernen Sie die Schlüsselabde-
ckung.
Decken Sie die Spitze des Schlitz-
schraubendrehers mit einem Lappen
ab, um eine Beschädigung des Schlüs-
sels zu vermeiden.
Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitz-
schraubendreher.
Beim Entfernen der Abdeckung kann
das Modul des elektronischen Schlüs-
sels an der Abdeckung haften bleiben
und die Batterie nicht sichtbar sein.
Entfernen Sie in diesem Fall das Modul
des elektronischen Schlüssels, um die
Batterie zu entfernen.
Setzen Sie eine neue Batterie mit dem “+”-Pol nach oben ein.
Batterie für elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
3

5426-3. Wartung in Eigenregie
CAMRY_HV_EM
Beim Einbau der Schlüsselabdeckung und des mechanischen Schlüssels
die Anweisungen in und in umgekehrter Richtung ausführen.
Betätigen Sie den Schalter oder und prüfen Sie, ob die
Türen ver-/entriegelt werden können.
■Beim Austauschen der Schlüsselbatterie
Achten Sie darauf, die Batterie und andere Kleinteile nicht zu verlieren.
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt, im lokalen Elektrohandel oder
in Fotogeschäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■Zertifizierung für die Lithiumbatterie
ACHTUNG:
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
●Verbiegen Sie die Batterieklemmen nicht.
4
21
5

5436-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Schalten Sie die Starttaste aus.
Öffnen Sie die Abdeckung des Sicherungskastens.

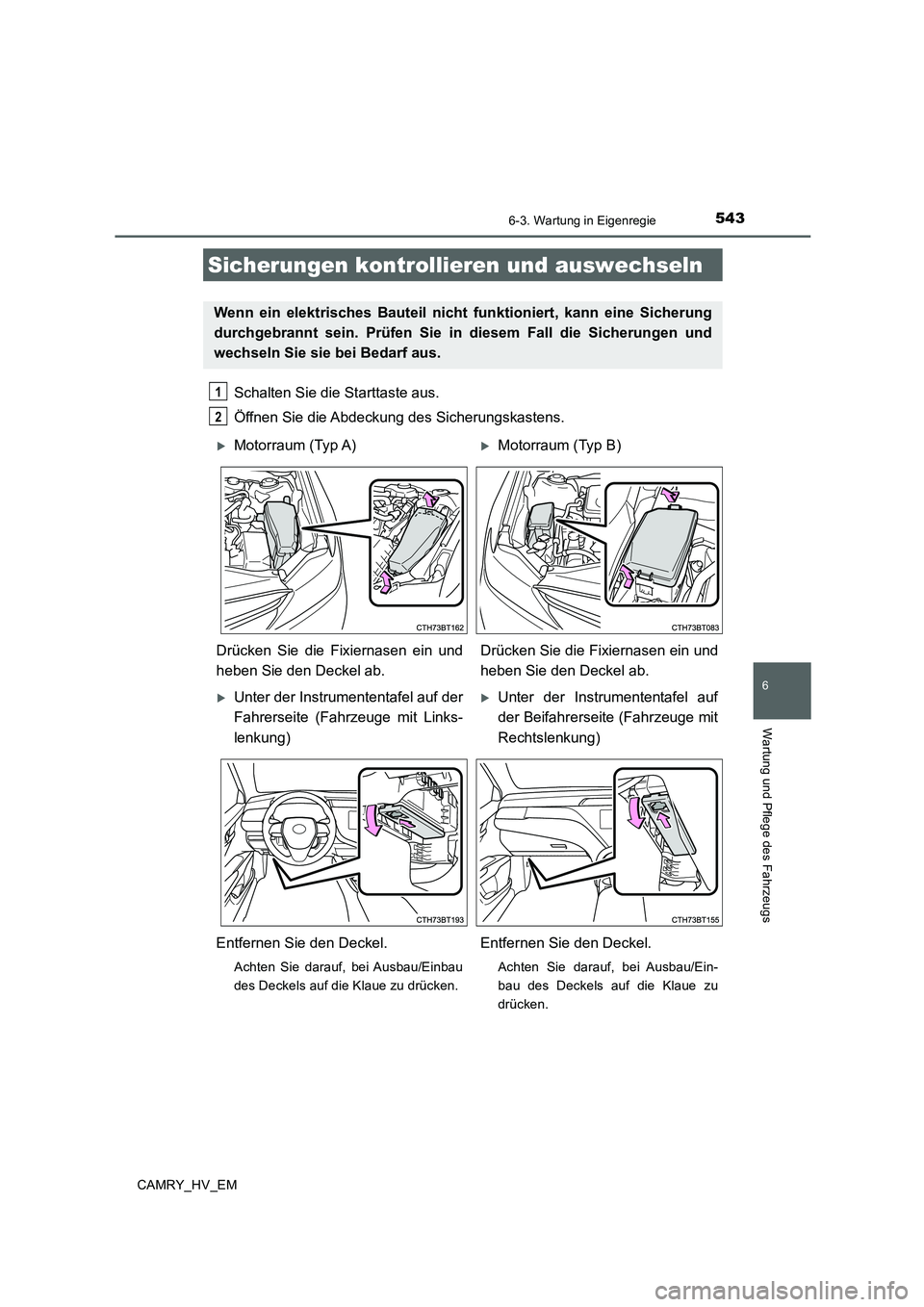

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2
Motorraum (Typ A)Motorraum (Typ B)
Drücken Sie die Fixiernasen ein und
heben Sie den Deckel ab.Drücken Sie die Fixiernasen ein und
heben Sie den Deckel ab.
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)Unter der Instrumententafel auf
der Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau
des Deckels auf die Klaue zu drücken.
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Ein-
bau des Deckels auf die Klaue zu
drücken.

5446-3. Wartung in Eigenregie
CAMRY_HV_EM

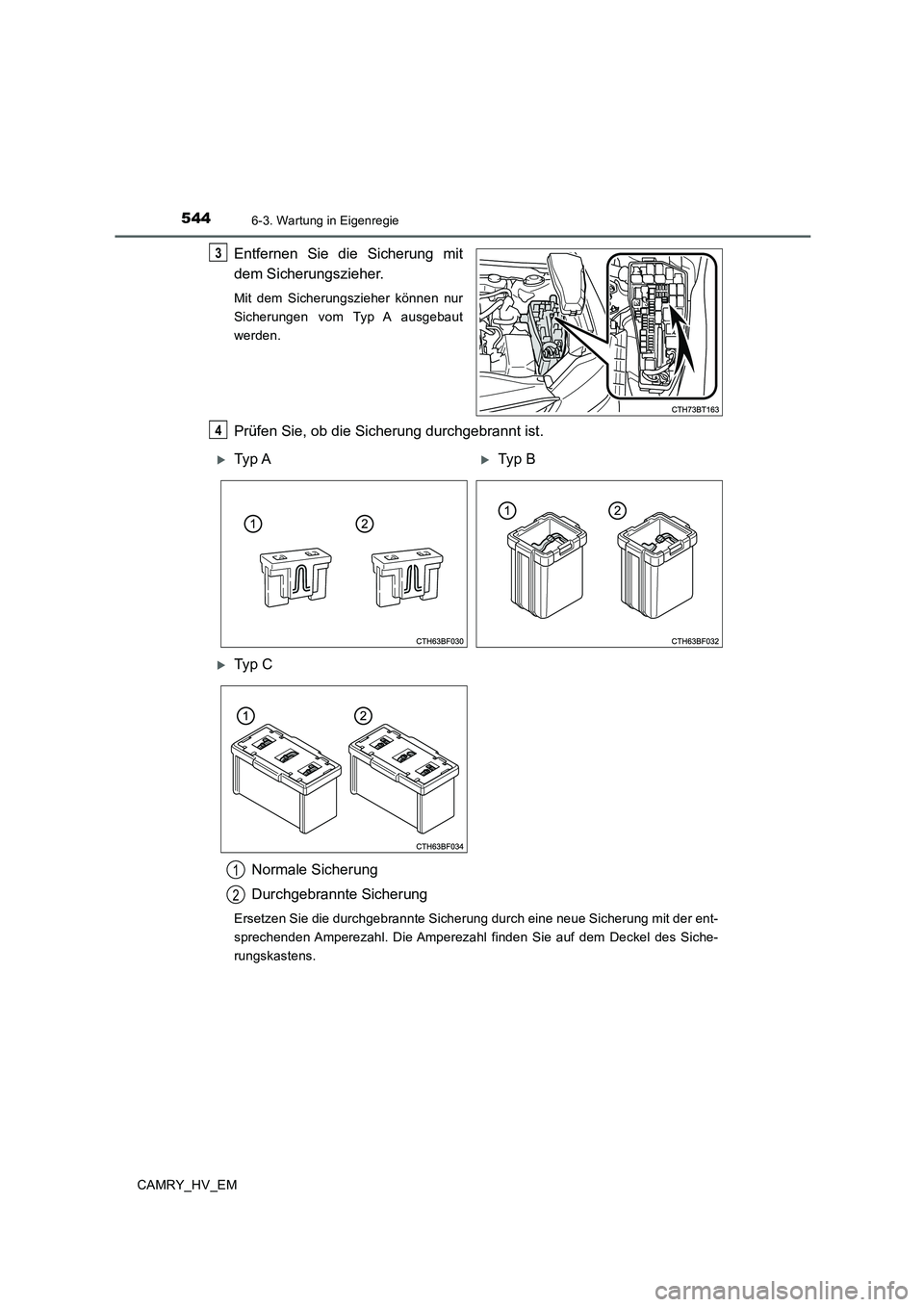

Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
3
4
Ty p ATyp B
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
1
2

5456-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

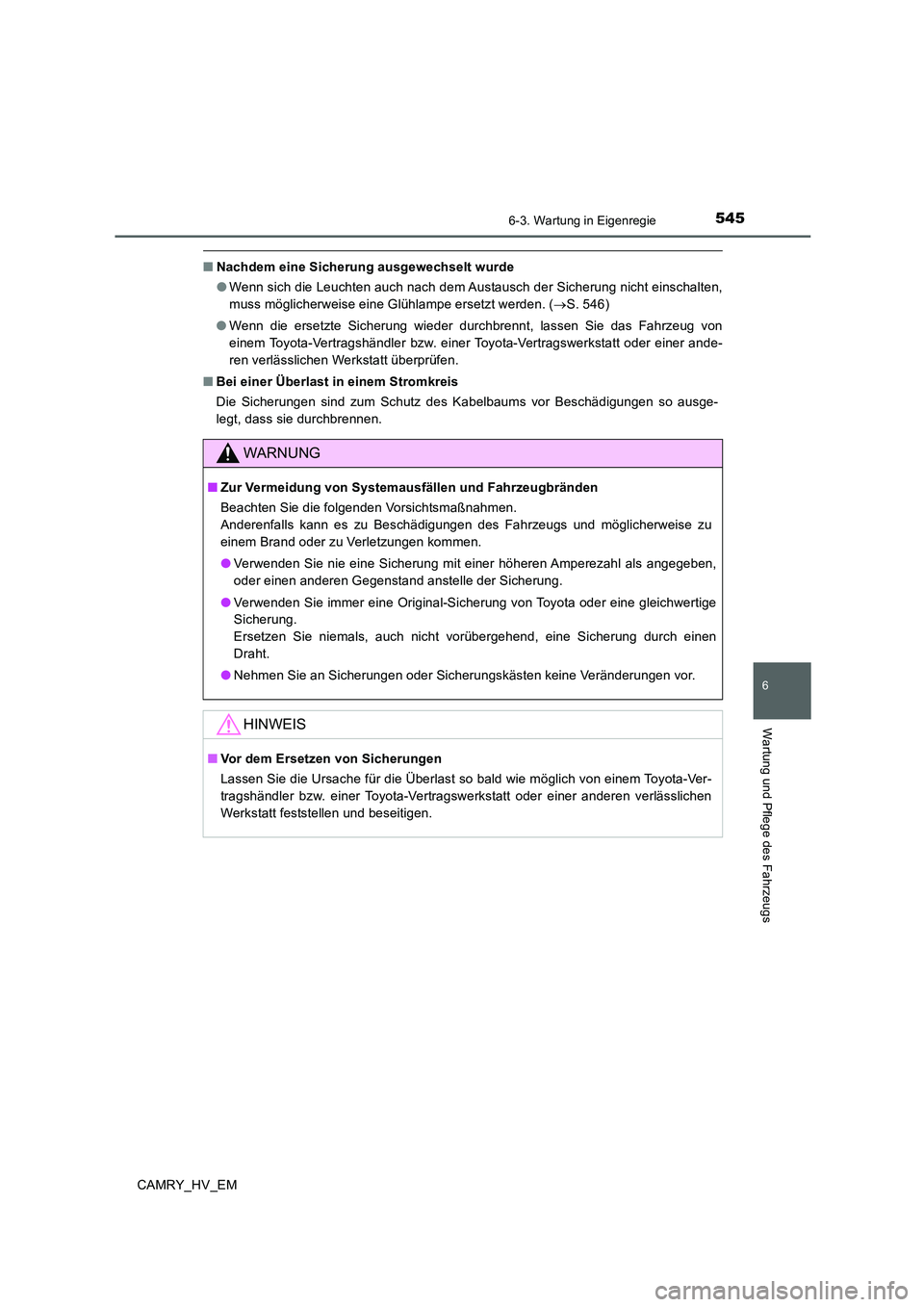

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (→S. 546)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so bald wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt feststellen und beseitigen.

5466-3. Wartung in Eigenregie
CAMRY_HV_EM
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 640)

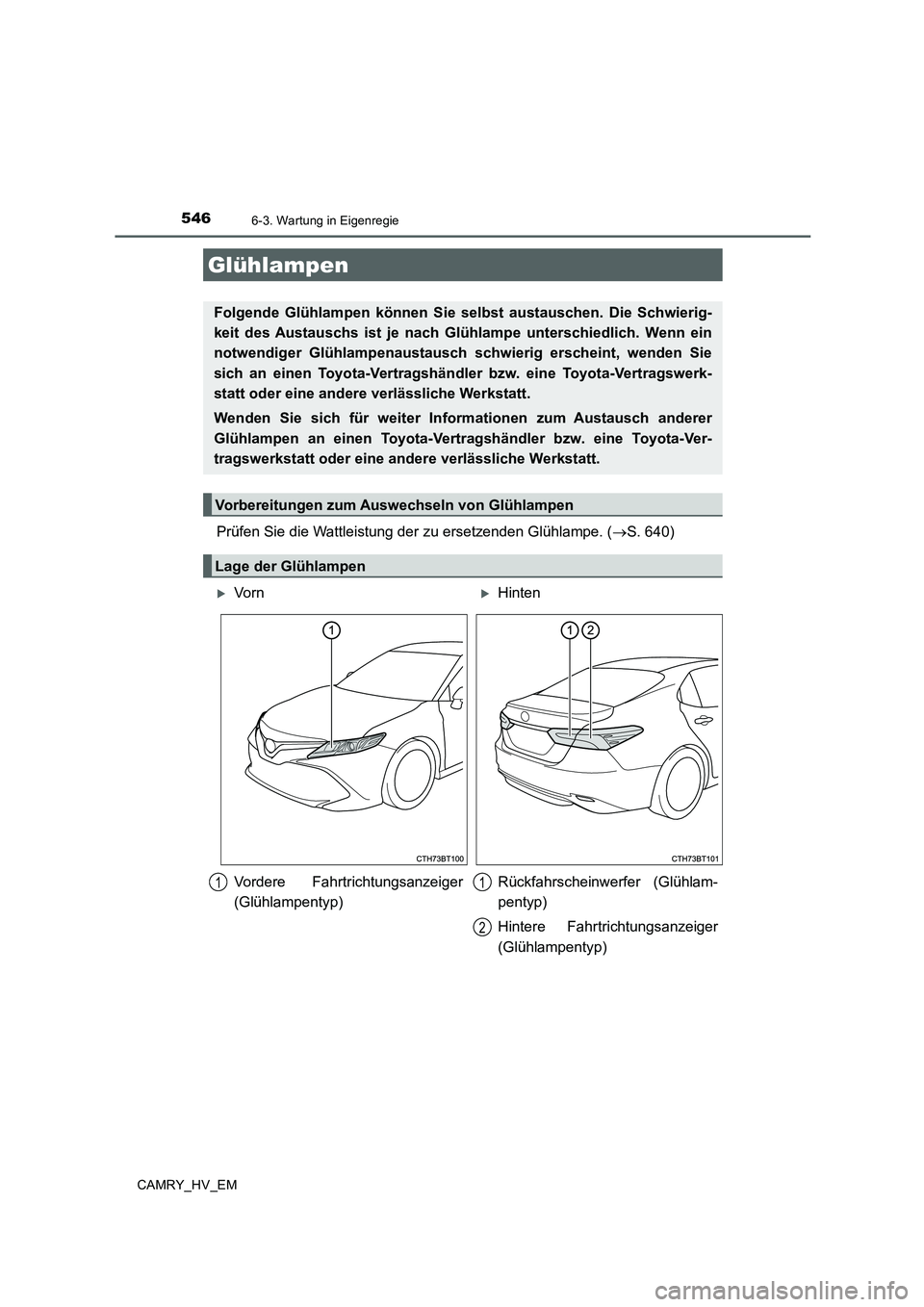

Glühlampen
Folgende Glühlampen können Sie selbst austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Wenn ein
notwendiger Glühlampenaustausch schwierig erscheint, wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt.
Wenden Sie sich für weiter Informationen zum Austausch anderer
Glühlampen an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere verlässliche Werkstatt.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
VornHinten
Vordere Fahrtrichtungsanzeiger
(Glühlampentyp)Rückfahrscheinwerfer (Glühlam-
pentyp)
Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)
11
2

5476-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM■

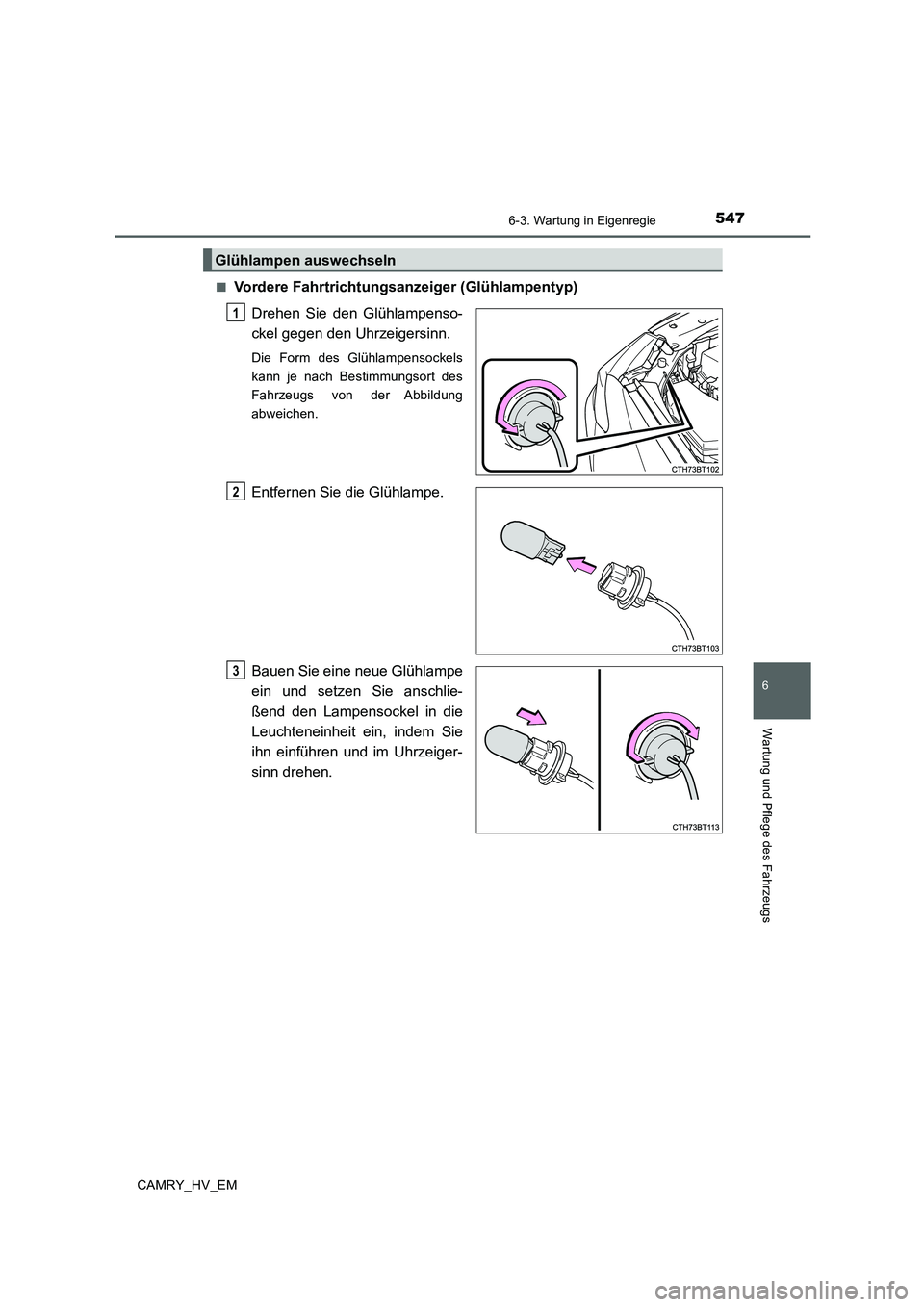

Vordere Fahrtrichtungsanzeiger (Glühlampentyp)
Drehen Sie den Glühlampenso-
ckel gegen den Uhrzeigersinn.
Die Form des Glühlampensockels
kann je nach Bestimmungsort des
Fahrzeugs von der Abbildung
abweichen.
Entfernen Sie die Glühlampe.
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschlie-
ßend den Lampensockel in die
Leuchteneinheit ein, indem Sie
ihn einführen und im Uhrzeiger-
sinn drehen.
Glühlampen auswechseln
1
2
3

5486-3. Wartung in Eigenregie
CAMRY_HV_EM■

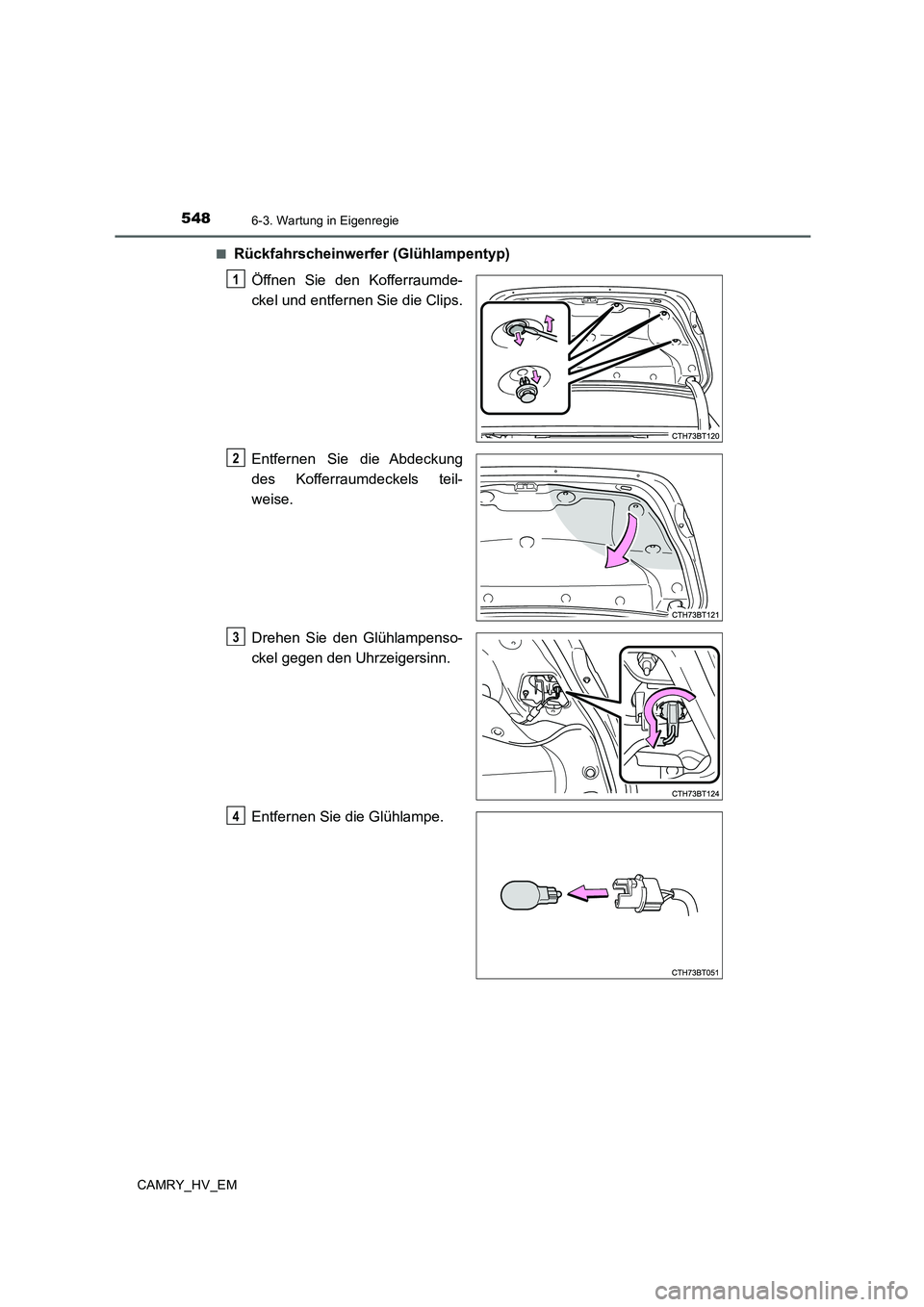

Rückfahrscheinwerfer (Glühlampentyp)
Öffnen Sie den Kofferraumde-
ckel und entfernen Sie die Clips.
Entfernen Sie die Abdeckung
des Kofferraumdeckels teil-
weise.
Drehen Sie den Glühlampenso-
ckel gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1
2
3
4

5496-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

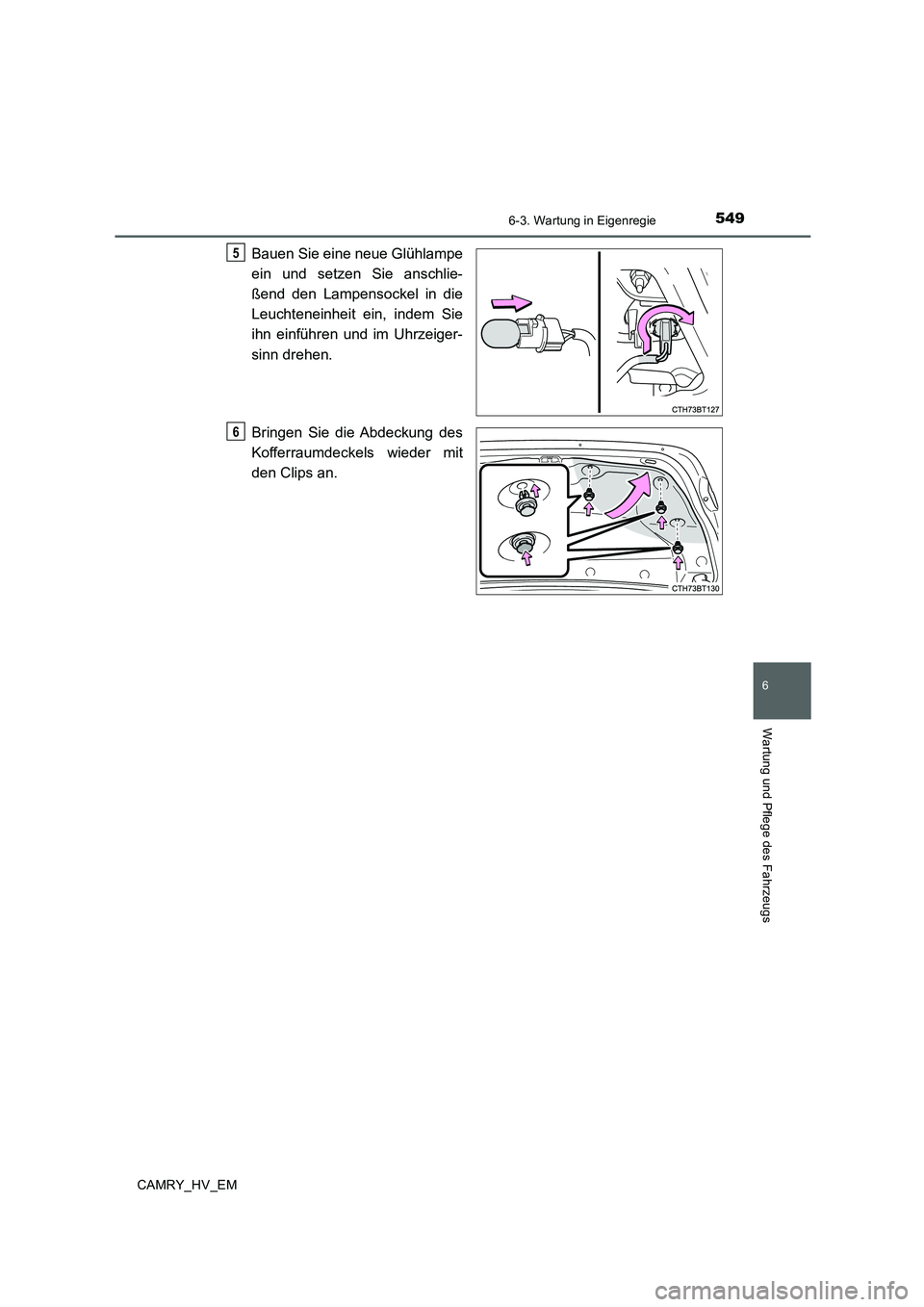

Bauen Sie eine neue Glühlampe
ein und setzen Sie anschlie-
ßend den Lampensockel in die
Leuchteneinheit ein, indem Sie
ihn einführen und im Uhrzeiger-
sinn drehen.
Bringen Sie die Abdeckung des
Kofferraumdeckels wieder mit
den Clips an.5
6

5506-3. Wartung in Eigenregie
CAMRY_HV_EM■

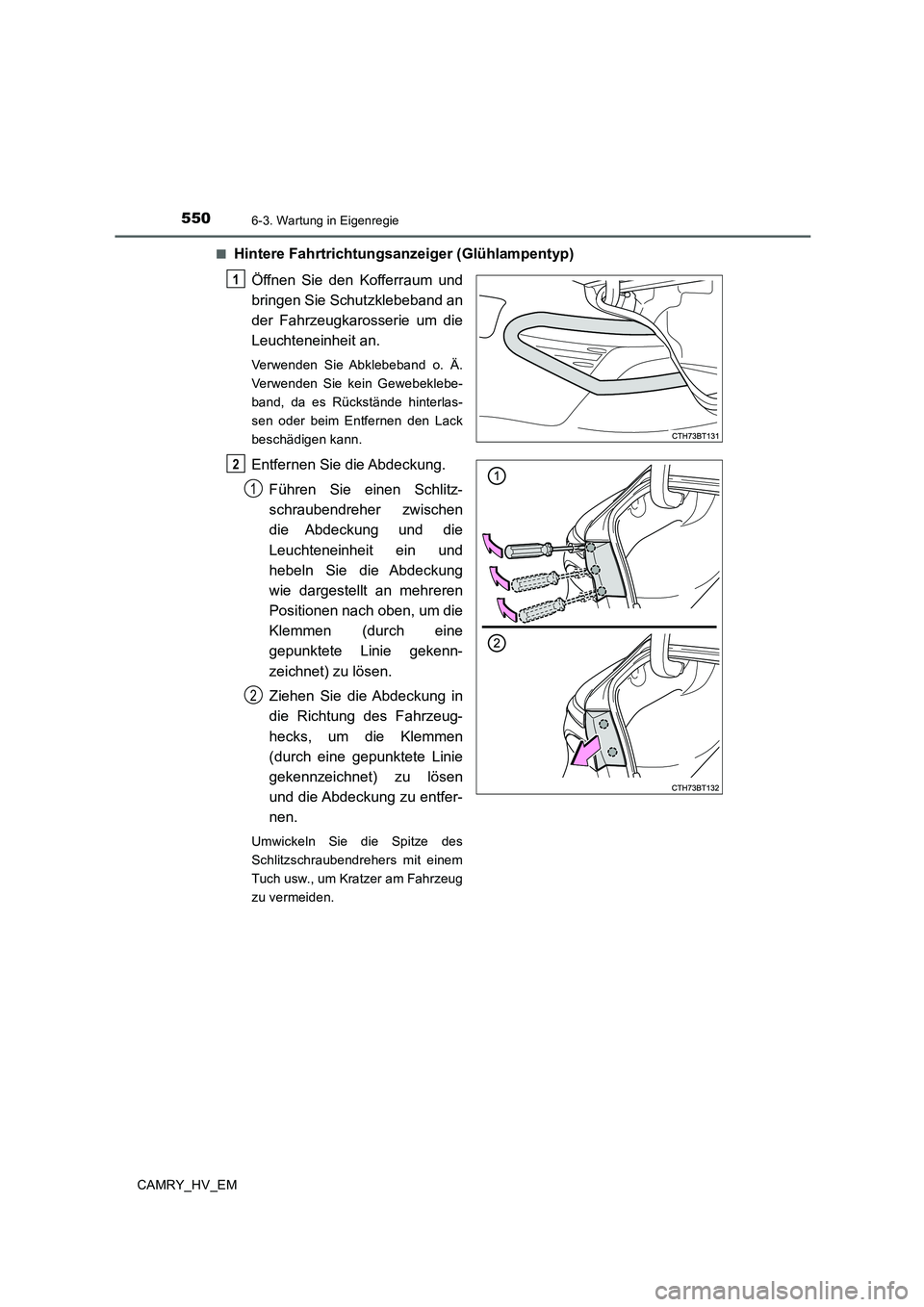

Hintere Fahrtrichtungsanzeiger (Glühlampentyp)
Öffnen Sie den Kofferraum und
bringen Sie Schutzklebeband an
der Fahrzeugkarosserie um die
Leuchteneinheit an.
Verwenden Sie Abklebeband o. Ä.
Verwenden Sie kein Gewebeklebe-
band, da es Rückstände hinterlas-
sen oder beim Entfernen den Lack
beschädigen kann.
Entfernen Sie die Abdeckung.
Führen Sie einen Schlitz-
schraubendreher zwischen
die Abdeckung und die
Leuchteneinheit ein und
hebeln Sie die Abdeckung
wie dargestellt an mehreren
Positionen nach oben, um die
Klemmen (durch eine
gepunktete Linie gekenn-
zeichnet) zu lösen.
Ziehen Sie die Abdeckung in
die Richtung des Fahrzeug-
hecks, um die Klemmen
(durch eine gepunktete Linie
gekennzeichnet) zu lösen
und die Abdeckung zu entfer-
nen.
Umwickeln Sie die Spitze des
Schlitzschraubendrehers mit einem
Tuch usw., um Kratzer am Fahrzeug
zu vermeiden.
1
2
1
2
