sensor TOYOTA CAMRY 2020 Brugsanvisning (in Danish)

3874-5. Brug af systemer til sikker og let kørsel
OM33E11DK
4
Kørsel
nForhold, hvor RCTA-funktionen muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis ikke køretøjer korrekt under følgende
betingelser:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren el-
ler dens omgivelser
• Når der sidder is eller mudder osv. på bagkofangeren
• I dårligt vejr som fx kraftig regn, tåge, snevejr osv.
• Når der nærmer sig flere biler uden afbrydelse
• Parkering med lille udsynsvinkel
• Når et køretøj nærmer sig med høj hastighed
• Ved parkering på en stejl stigning, som fx bakker, en hulning i vejen osv.
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter hybridsystemet er startet med RCTA-funktionen slået til
• Når genstande som fx en cykelholder er monteret bag på bilen
l I følgende situationer kan det oftere ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som kan reflektere elektriske bølger
mod bilen
Lysstyrken for indikatorerne på sidespejlene og lydstyrken for RCTA-
summeren kan ændres på ( S. 150) på multi-informationsdis-
playet.
• Køretøjer, som sensorerne på grund af forhindringer ikke kan registrere
• Når parkeringspladsen vender ud mod en gade, og der kører biler på
gaden
Skift af indstillinger for indika torerne på sidespejlene og RCTA-
summeren
OM33E11DK.book Page 387 Monday, March 9, 2020 1:49 PM

3884-5. Brug af systemer til sikker og let kørsel
OM33E11DK
Hjørnesensorer for
Midtersensorer for
(hvis monteret)
Hjørnesensorer bag
Midtersensorer bag
(hvis monteret)
Tryk på instrumentbetjenings-
knapperne
/, og vælg
.
Tryk på instrumentbetjenings-
knapperne
/, og vælg
.
Tryk på instrumentbetjenings-
knappen .
Hver gang, der trykkes på , skif ter funktionen mellem til/fra.
Når indikatoren lyser, er det et tegn på, at systemet er slået til.
Toyota parkeringshjælpsensor
Afstanden fra din bil til statiske objekter i nærheden ved parallel-
parkering eller kørsel ind i en garage måles af sensorerne og
kommunikeres via displayene og en summer. Kontrollér altid de
nærmeste omgivelser, når du bruger dette system.
Typer af sensorer
1
2
3
4
Slå Toyota parkeringshjælpsensoren til/fra
1
2
3
OM33E11DK.book Page 388 Monday, March 9, 2020 1:49 PM

3894-5. Brug af systemer til sikker og let kørsel
OM33E11DK
4
Kørsel
Når sensorerne registrerer et objekt, informerer følgende display føre-
ren om objektets position og afstanden til det.
Illustrationen er ment som et eksempel og kan afvige fra det billede,
der faktisk vises på multi-informationsdisplayet.
nMulti-informationsdisplay
Funktion hjørnesensor for
Funktion midtersensor for
(hvis monteret)
Funktion hjørnesensor bag
Funktion midtersensor bag
(hvis monteret)
nAudiosystemets skærm
Toyota parkeringshjælpsen-
sor
Når bilen kører baglæns.
Der vises et forenklet billede for-
oven på skærmen, når systemet
registrerer et objekt.
nFrakobling af summerens lyd
lSådan frakobles summerens lyd
Summerens lyd kan frakobles midlertidigt ved at trykke på instrumentbetje-
ningsknappen , mens registrering af et objekt vises på multi-informati-
onsdisplayet.
l Sådan tilkobles lyden igen
Frakoblingen af lyden annulleres automatisk i følgende situationer.
• Når gearstillingen ændres
• Når bilens hastighed er mindst ca. 10 km/t, og gearvælgeren står i D
• Når Toyota parkeringshjælpsensoren slås fra og slås til igen
• Når tændingskontakten slås fra én gang og stilles på ON igen
• Når der er fejl i en sensor
Display
1
2
3
4
1
OM33E11DK.book Page 389 Monday, March 9, 2020 1:49 PM

3904-5. Brug af systemer til sikker og let kørsel
OM33E11DKn
Visning af afstand
Sensorer, der registrerer et objekt,
vil lyse konstant eller blinke.
*: Billederne kan afvige fra billederne på illustrationerne. ( S. 389)
Visning af sensorregistrering, afstand til objekt
Multi-
informations- display
*
Indsat billedeOmtrentlig afstand til objekt
Toyota-
parkerings-
hjælpsmonitorMidtersensor
for og bag
(hvis monteret)Hjørnesensor for og bag
(lyser konstant)(blinker lang-
somt)
Langt fra
Tæt på Midtersensor
for:
100 cm til
60 cm
Midtersensor
bag:
150 cm til
60 cm
—
(lyser konstant)(blinker)
60 cm til
45 cm
60 cm til
45 cm
(lyser konstant)(blinker
hurtigt) 45 cm til
35 cm
45 cm til
35 cm
(blinker)(lyser konstant)
Mindre end
35 cm
Mindre end
35 cm
OM33E11DK.book Page 390 Monday, March 9, 2020 1:49 PM

3914-5. Brug af systemer til sikker og let kørsel
OM33E11DK
4
Kørsel
nAktivering af summer og afstand til et objekt
Der lyder en summer, når sensorerne er aktive.
lSummeren lyder hurtigere, i takt med at bilen nærmer sig et ob-
jekt.
Når bilen kommer inden for følgende afstand af objektet, lyder
summeren konstant: Ca. 35 cm.
l Når der registreres 2 eller flere objekter samtidigt, gælder sum-
mersystemets advarsel for det nærmeste objekt. Hvis afstanden
mellem bilen og den ene eller begge forhindringer er som angivet
ovenfor, bliver bip-lyden en lang t one efterfulgt af hurtige bip.
Ca. 100 cm (hvis monteret)
Ca. 150 cm (hvis monteret)
Ca. 60 cm
Diagrammet viser sensorernes re-
gistreringsområde. Bemærk, at
sensorerne ikke kan registrere ob-
jekter, som er ekstremt tæt på bi-
len.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
Summerens lydstyrke kan justeres på multi-informationsdisplayet
(  S. 150), når tændingskontakten er slået til.
Sensorernes registreringsområde
1
2
3
Justering af summerens lydstyrke
OM33E11DK.book Page 391 Monday, March 9, 2020 1:49 PM

3924-5. Brug af systemer til sikker og let kørsel
OM33E11DK
nToyota parkeringshjælpsensor kan anvendes, når følgende betingelser
er opfyldt
lHjørnesensorer for:
• Tændingskontakten står på ON.
• Gearvælgeren er står i en anden stilling end P.
• Bilens hastighed er lavere end ca. 10 km/t.
l Midtersensorer for (hvis monteret):
• Tændingskontakten står på ON.
• Gearvælgeren står i en anden stilling end P eller R.
• Bilens hastighed er lavere end ca. 10 km/t.
l Hjørnesensorer bag:
• Tændingskontakten står på ON.
• Gearvælgeren står på R.
• Bilens hastighed er lavere end ca. 10 km/t.
l Midtersensorer bag (hvis monteret):
• Tændingskontakten står på ON.
• Gearvælgeren står på R.
• Bilens hastighed er lavere end ca. 10 km/t.
n Display for Toyota parkeringshjælpsensor
Når systemet registrerer et objekt, mens skærmen til Toyota parkeringshjælp
er i brug, vises advarselsindikatoren øverst på skærmen, også selvom dis-
playindstillingen er slået fra.
n Informationer fra sensorer
lSensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
l Afhængig af objektets form og andre faktorer kan registreringsafstanden af-
kortes eller registrering være umulig.
l Objekter vil muligvis ikke blive registreret, hvis de er for tæt på sensoren.
l Der vil være en kort forsinkelse mellem registreringen af et objekt og visnin-
gen heraf. Selv ved lave hastigheder er der mulighed for, at objektet kom-
mer inden for sensorens registreringsområder, inden displayet vises, og
summeren lyder.
l Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke bli-
ve registreret, når bilen nærmer sig dem, selvom de allerede er blevet regi-
streret én gang.
l Det vil måske være svært at høre bip på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
n Hvis "Parking Assist Unavailable Please Clean Parking Assist Sensor"
vises på multi-informationsdisplayet
En sensor kan være snavset eller dækket af sne eller is. I så fald skal syste-
met vende tilbage til normal tilstand, hvis det fjernes fra sensoren.
OM33E11DK.book Page 392 Monday, March 9, 2020 1:49 PM

3934-5. Brug af systemer til sikker og let kørsel
OM33E11DK
4
Kørsel
Der kan desuden ske fejlvisning, eller et objekt registreres muligvis ikke, hvis
sensoren er frosset på grund af lave temperaturer. Når sensoren tør op, bør
systemet vende tilbage til normal tilstand.
n Hvis "Parking Assist Unavailable" vises på multi-informationsdisplayet
Der kan løbe vand konstant over sensorens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt, vender det tilbage til normal tilstand.
ADVARSEL
n Ved brug af Toyota parkeringshjælpsensor
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre, at bilen ikke længere kan køres sikkert, og
eventuelt forårsage en ulykke.
l Brug ikke sensorerne, hvis bilens hastighed er højere end 10 km/t.
l Sensorernes registreringsområder og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bilen (sær-
ligt siderne af bilen), når du kører frem eller bakker, og ved hjælp af brem-
sen holde en lav, kontrolleret hastighed.
l Undlad at montere tilbehør inden fo r sensorernes registreringsområder.
OM33E11DK.book Page 393 Monday, March 9, 2020 1:49 PM

3944-5. Brug af systemer til sikker og let kørsel
OM33E11DK
ADVARSEL
n Sensorer
Visse forhold ved bilen og i omgivelserne kan påvirke en sensors evne til at
registrere et objekt korrekt. Det drejer sig om bl.a. følgende forhold:
l Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen-
sorerne af).
l Sensoren er frosset. (Problemet løses ved at tø området op).
I særligt koldt vejr kan det ske, at skærmens visning er unormal, eller at
objekter ikke registreres, hvis en sensor er frosset.
l Sensoren er dækket af noget.
l Bilen hælder meget til den ene side.
l På en meget ujævn vej, på en skråning, på grus eller på græs.
l Der er meget støj i området omkring bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
l Der er en anden bil i nærheden, der er udstyret med parkeringshjælpsen-
sorer.
l En sensor er belagt med et lag spray, eller det regner kraftigt.
l Sensoren er dækket af vand fra en oversvømmet vej.
l Bilen er udstyret med en radioantenne eller en trådløs antenne.
l Der er monteret bugseringsøjer.
l Hvis kofangeren eller sensoren får et hårdt stød.
l Bilen nærmer sig en høj eller rund kantsten.
l Registreringsområdet er reduceret på grund af fx et skilt.
l I stærk sol eller meget koldt vejr.
l Hvis området lige under kofangerne ikke registreres.
l Hvis objekter kommer for tæt på sensoren.
l Hvis du har monteret et uoriginalt ophæng (sænket undervogn osv.).
l Der er monteret en bagbelyst nummerplade.
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form
gør, at sensoren opfatter dem som værende tættere på, end de i virkelighe-
den er.
OM33E11DK.book Page 394 Monday, March 9, 2020 1:49 PM

3954-5. Brug af systemer til sikker og let kørsel
OM33E11DK
4
Kørsel
ADVARSEL
n Objekter, som muligvis ikke registreres korrekt
Formen på objektet kan gøre, en sensor ikke kan registrere det. Vær særligt
opmærksom i forbindelse med følgende objekter:
l Ledninger, hegn, reb osv.
l Bomuld, sne og andre materialer, der absorberer lydbølger
l Genstande med skarpe hjørner
l Lave objekter
l Høje objekter med overdele, der rager udad i retning mod bilen
l Personer vil muligvis ikke blive registreret, hvis de er iført visse former for
beklædning.
BEMÆRK
n Ved brug af Toyota parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af
en sensorfejl osv. Få bilen efterset af en autoriseret Toyota-forhandler/-re-
paratør eller andre kvalificerede fagfolk.
l Displayet for Toyota parkeringshjælpsensoren blinker, og der lyder en
summer, uden at der er registreret objekter.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren kolliderer med noget.
l Hvis displayet vises konstant uden bip, undtagen hvis summerlyden er slå-
et fra.
l Hvis der opstår en displayfejl, skal du først kontrollere sensoren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
OM33E11DK.book Page 395 Monday, March 9, 2020 1:49 PM

3964-5. Brug af systemer til sikker og let kørsel
OM33E11DK
Systemet aktiveres i situationer som de nedenstående, hvis der regi-
streres et objekt i bilens kørselsretning.
uVed kørsel med lav hastighed, hvor der ikke trædes på brem-
sen, eller der trædes for sent på bremsen

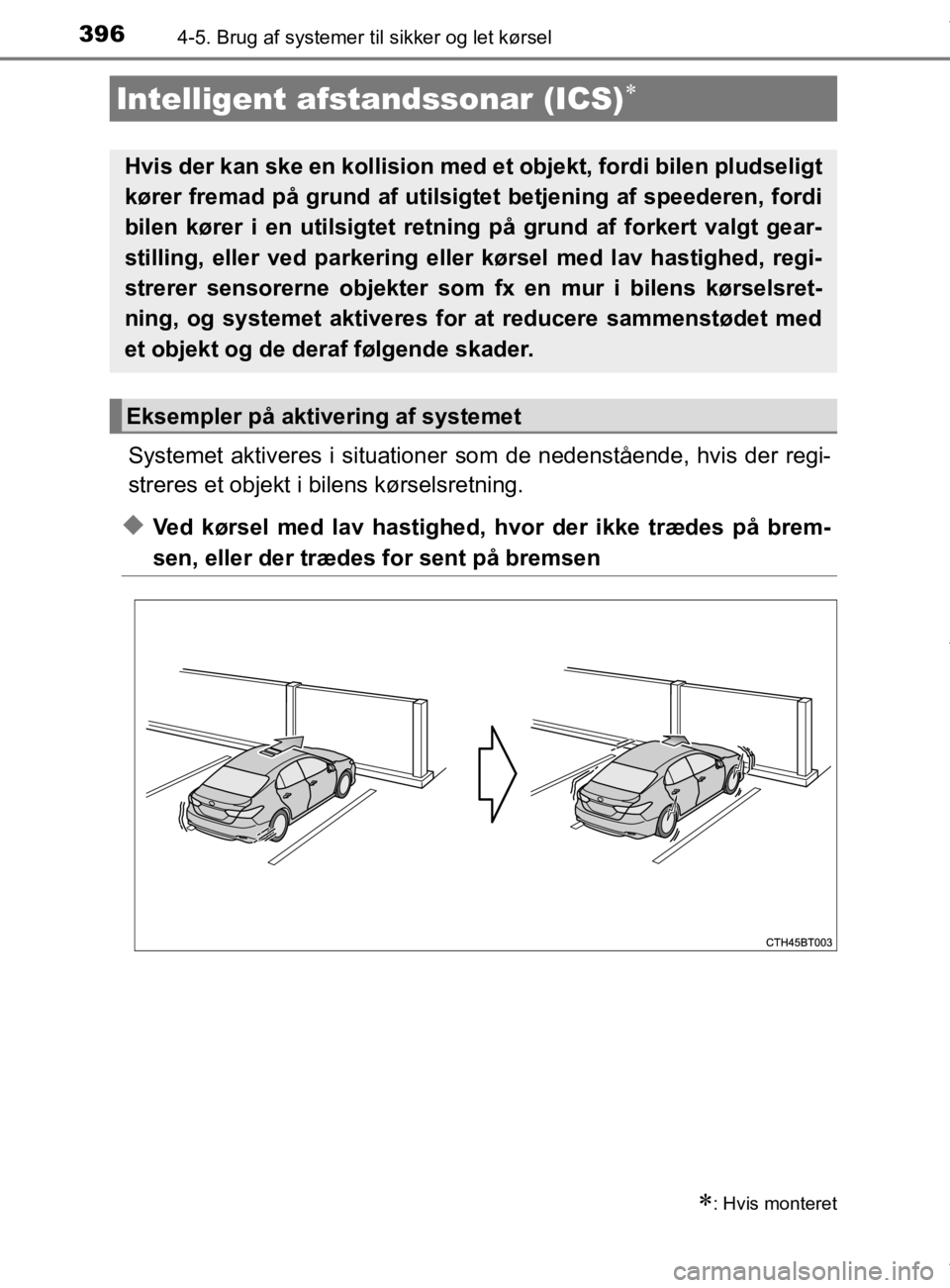

Intelligent afstandssonar (ICS)
: Hvis monteret
Hvis der kan ske en kollision med et objekt, fordi bilen pludseligt
kører fremad på grund af utilsigte t betjening af speederen, fordi
bilen kører i en utilsigtet retning på grund af forkert valgt gear-
stilling, eller ved parkering eller kørsel med lav hastighed, regi-
strerer sensorerne objekter som fx en mur i bilens kørselsret-
ning, og systemet aktiveres for at reducere sammenstødet med
et objekt og de deraf følgende skader.
Eksempler på aktivering af systemet
OM33E11DK.book Page 396 Monday, March 9, 2020 1:49 PM
