TOYOTA CAMRY 2020 Instructieboekje (in Dutch)

5417-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Als er geen autoambulance beschikbaar is, mag de auto in geval van nood tij-
delijk worden gesleept door gebruik te maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw auto mag op deze manier alleen op
een verharde weg en met lage snelheid (lager dan 30 km/h) over een korte
afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men. Ook die-
nen de wielen, de assen, de aandrijflijn, de stuurinrichting en de remmen in
een goede conditie te zijn.
Haal het sleepoog tevoorschijn. ( →Blz. 560, 577)
Verwijder het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier.
Plaats om de carrosserie te bescher-
men een doek tussen de schroeven-
draaier en de carrosserie, zoals
aangegeven in de afbeelding.
Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3
4
CAMRY_HV_OM_Europe_OM33E11E .book Page 541 Monday, October 7, 2019 12:19 PM

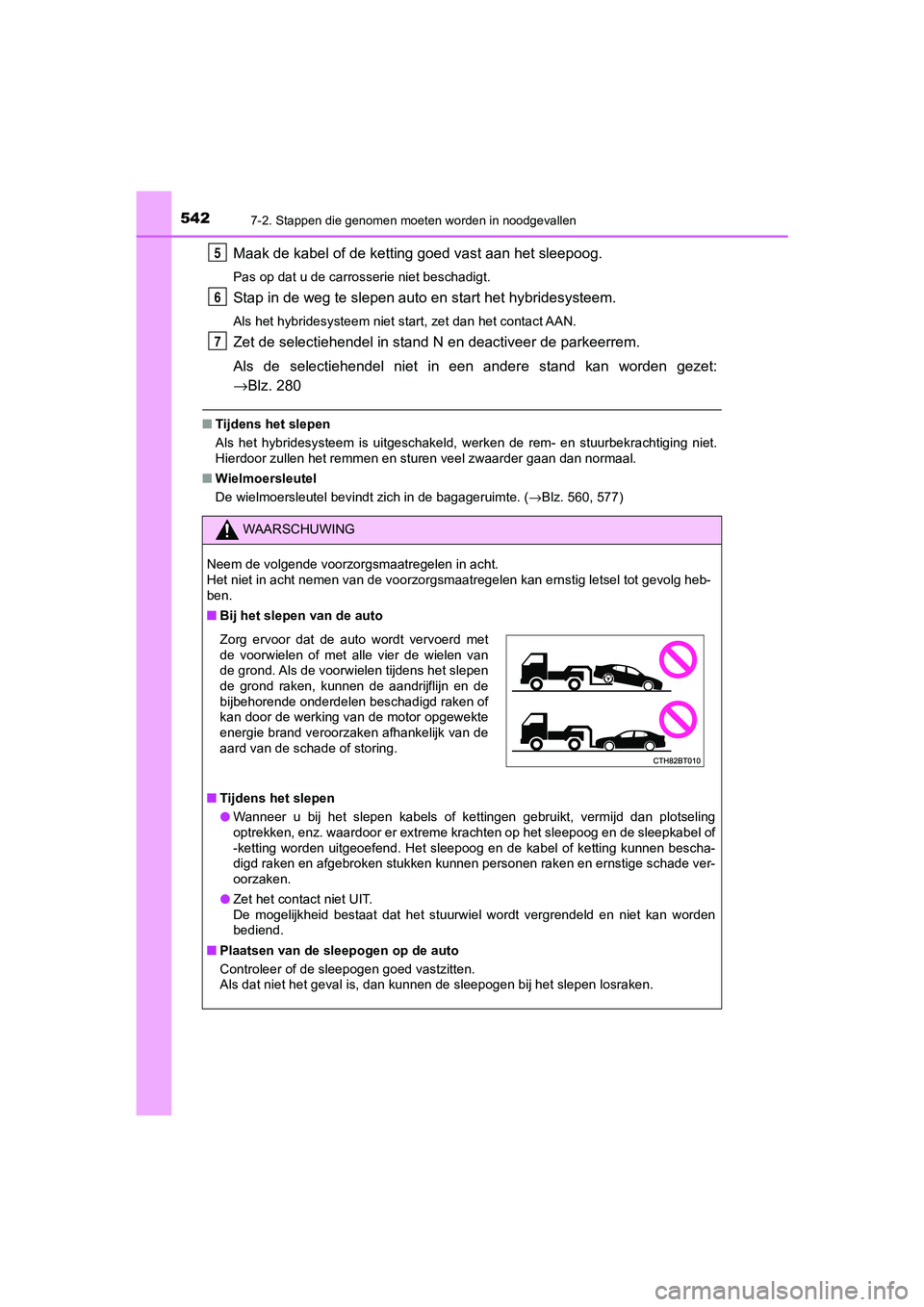

5427-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→Blz. 280
■ Tijdens het slepen
Als het hybridesysteem is uitgesch akeld, werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel zwaarder gaan dan nor maal.
■ Wielmoersleutel
De wielmoersleutel bevindt zich in de bagageruimte. ( →Blz. 560, 577)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot gevolg heb-
ben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme krachten op het sleepoog en de sleepkabel of
-ketting worden uitgeoefend. Het sleepoog en de kabel of kettin g kunnen bescha-
digd raken en afgebroken stukken kunnen personen raken en ernst ige schade ver-
oorzaken.
● Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan worden
bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slep en losraken.
5
6
7
Zorg ervoor dat de auto wordt vervoerd met
de voorwielen of met alle vier de wielen van
de grond. Als de voorwielen tijdens het slepen
de grond raken, kunnen de aandrijflijn en de
bijbehorende onderdelen beschadigd raken of
kan door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk van de
aard van de schade of storing.
CAMRY_HV_OM_Europe_OM33E11E.book Page 542 Monday, October 7, 2019 12:19 PM

5437-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een lepelwagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staat. Het stuurslot is
niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die op de lepel st aat voldoende
bodemvrijheid heeft. Als er onvoldoende speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een takelwagen
Sleep de auto niet met een takelwagen, noch aan de voorzijde, n och aan de achter-
zijde.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielophanging.
CAMRY_HV_OM_Europe_OM33E11E .book Page 543 Monday, October 7, 2019 12:19 PM

5447-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
●Sporen van lekkage onder de auto.
(Na gebruik van de airconditioning is waterlekkage normaal.)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend hoger
dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de beweging en van
de wielophanging
● Pingelende of andere abnormale geluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één kant, terwijl u rechtuitrijdt op e en vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een r empe-
daal dat bijna tot op de vloer kan worden ingetrapt
Als u denkt dat er iets mis is
Als u een van de volgende verschijnselen opmerkt, moet uw auto
mogelijk worden afgesteld of gerepareerd. Neem zo snel mogelijk con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
CAMRY_HV_OM_Europe_OM33E11E .book Page 544 Monday, October 7, 2019 12:19 PM

5457-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

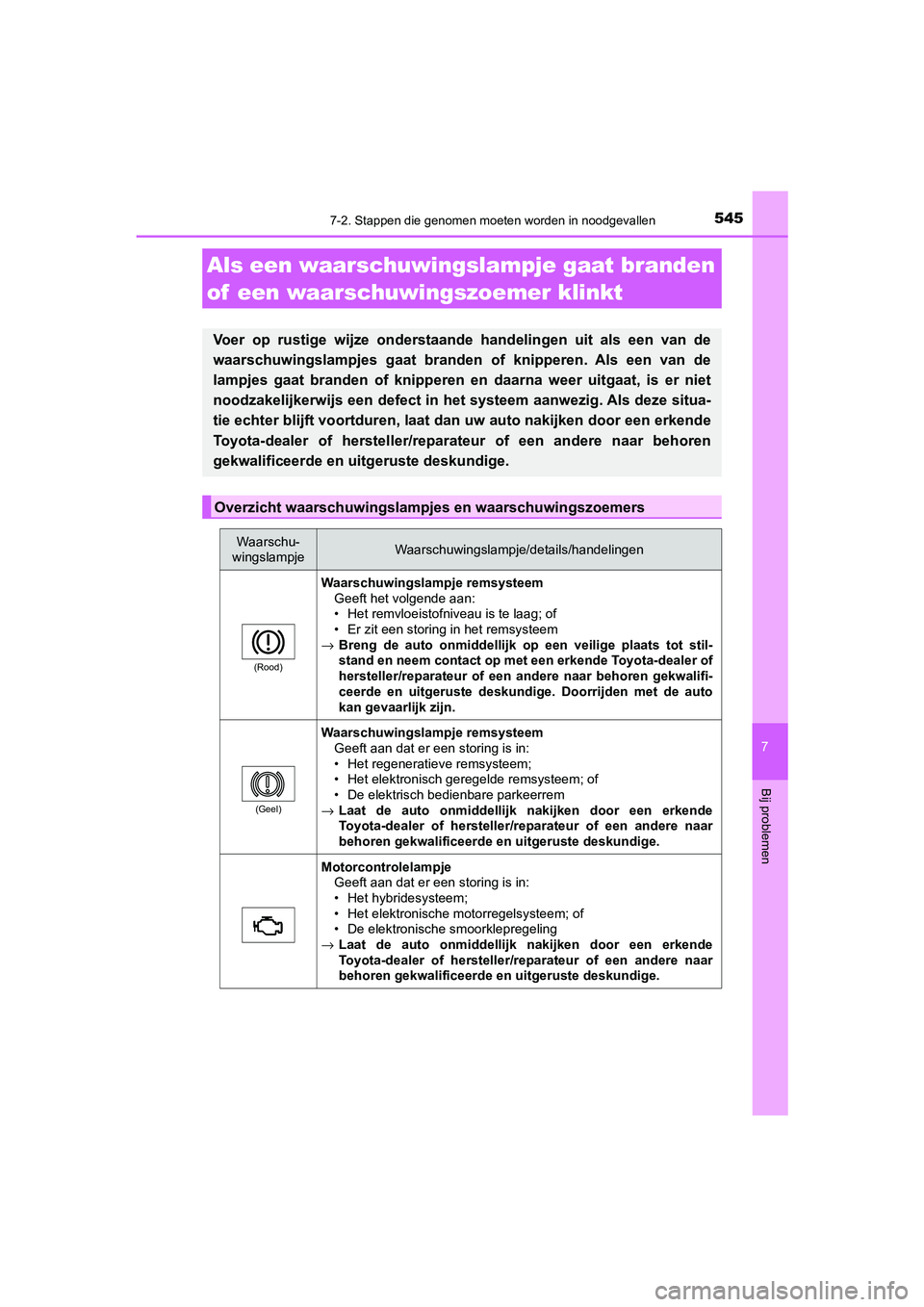

Als een waarschuwingslampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de
waarschuwingslampjes gaat branden of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er niet
noodzakelijkerwijs een defect in het systeem aanwezig. Als deze situa-
tie echter blijft voortduren, l aat dan uw auto nakijken door ee n erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Overzicht waarschuwingslamp jes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje remsysteem Geeft het volgende aan:
• Het remvloeistofniveau is te laag; of
• Er zit een storing in het remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskund ige. Doorrijden met de auto
kan gevaarlijk zijn.
(Geel)
Waarschuwingslampje remsysteem Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem;
• Het elektronisch geregelde remsysteem; of
• De elektrisch bedienbare parkeerrem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Motorcontrolelampje Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33E11E .book Page 545 Monday, October 7, 2019 12:19 PM

5467-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Waarschuwingslampje SRSGeeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) parkeerrem*1
Mogelijk is de parkeerrem niet volledig geactiveerd of gedeacti -
veerd
→ Bedien de parkeerrem nogmaals.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is .
Als het lampje uitgaat nadat de parkeerrem gedeactiveerd is,
werkt het systeem normaal.
(Knippert)
Controlelampje Brake Hold-systeem in werking Geeft aan dat er een storing aanwezig is in het Brake Hold-sys-
teem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Rood/geel)
Waarschuwingslampje (waarsc huwingszoemer) elektrische
stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbekracht i-
ging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
LDA-indicator (Lane Departure Alert) Geeft aan dat er een storing aanwezig is in de LDA
→ Als “Lane Departure Alert ni et beschikbaar” wordt weerge-
geven op het multi-informatiedisplay, zet dan het LDA-sys-
teem uit, ga een stukje rijden met de auto en zet dan het
LDA-systeem weer aan. ( →Blz. 336)
Als er een andere melding wo rdt weergegeven dan hierbo-
ven, volg dan de aan wijzingen die in de melding worden
gegeven.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
CAMRY_HV_OM_Europe_OM33E11E .book Page 546 Monday, October 7, 2019 12:19 PM

5477-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
(Knippert of brandt)
Waarschuwingslampje PCS
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-Crash
Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet beschikbaa r,
corrigerende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →Blz. 319, 552)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Sta-
bility Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
→ Blz. 331
(indien aanwezig)
(Knippert)
Controlelampje ICS OFF
Wanneer er een zoemer klinkt:
Dit geeft aan dat er een storing aanwezig is in het Intelligent
Clearance Sonar-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, do ordat
een sensor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Verwijder het vuil, enz.
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control);
• Het ABS; of
• De Hill Start Assist Control
Het lampje gaat knipperen wanne er het ABS, VSC- of TRC-sys-
teem in werking is.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje l aag brandstofniveau
Geeft aan dat de resterende hoev eelheid brandstof ongeveer 6,7
liter of minder is
→ Vul de brandstoftank.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
CAMRY_HV_OM_Europe_OM33E11E .book Page 547 Monday, October 7, 2019 12:19 PM

5487-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
*1: Waarschuwingszoemer geactiveerde parkeerrem: De zoemer klinkt als de auto met een snelheid van ongeveer 5 km /h of meer rijdt.
*2: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassag ier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder en de
voorpassagier eraan de veiligheidsgordel om te doen. Als de vei ligheidsgordel wordt
losgemaakt klinkt de zoemer gedurende een bepaalde tijd met tus senpozen wan-
neer de auto een bepaalde snelheid heeft bereikt.
Controlelampje (waarschuwingszo emer) bestuurders- en voor-
passagiersgordel*2
Waarschuwt de bestuurder en/of voorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassa giersstoel zit, moet ook de
veiligheidsgordel voor de v oorpassagier worden vastge-
maakt, zodat het waarschu wingslampje (de waarschu-
wingszoemer) uitgaat.
Centraal waarschuwingslampje Een zoemer klinkt en het waarschuwingslampje gaat branden en
knippert om aan te geven dat het centrale waarschuwingssys-
teem een storing heeft gesignaleerd.
→ Blz. 552
Waarschuwingslampje lage bandenspanning
Geeft het volgende aan:
• Lage bandenspanning als gevolg van lekke band;
• Lage bandenspanning als gevolg van natuurlijke oorzaak of
• Storing in bandenspanningswaarschuwingssysteem
→ Breng de auto zo snel mogelijk op een veilige plaats tot stil-
stand.
Oplossing ( →Blz. 549)
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
CAMRY_HV_OM_Europe_OM33E11E .book Page 548 Monday, October 7, 2019 12:19 PM

5497-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Detectiesensor voorpassagier, con trolelampje veiligheidsgordel en waarschu-
wingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor het con-
trolelampje laten knipperen en de waarschuwingszoemer laten kli nken, ook al zit er
niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet goed,
waardoor ook het waarschuwin gslampje niet goed werkt.
■ Als het motorcontrolelampje tijdens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is. Het motorcontrolel ampje gaat na enkele
ritten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren g ekwalificeerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■ Waarschuwingslampje (waarschuwi ngszoemer) elektrische stuurbekrachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachtiging gaan branden en ka n er een waarschu-
wingszoemer klinken.
■ Als het waarschuwingslampje la ge bandenspanning gaat branden
Controleer het uiterlijk van de banden om na te gaan of er een band lek is.
Als een band lek is: →Blz. 558, 576
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Controleer of het waarsc huwingslampje lage
bandenspanning gaat branden of knipperen.
Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer de bandenspanning voor iedere band nadat de banden v oldoende zijn
afgekoeld en breng de banden op de voorgeschreven spanning.
Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, controleer dan of
de bandenspanning voor iedere band in orde is en voer de initia lisatie uit.
(→ Blz. 494)
Laat de auto direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als het waarschu-
wingslampje enkele minuten na de initialisatie niet uitgaat.
Als het waarschuwingslampje lage bandenspanning gedurende 1 min uut knippert
en vervolgens blijft branden
Er kan een storing aanwezig zijn in het bandenspanningswaarschu wingssysteem.
Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
CAMRY_HV_OM_Europe_OM33E11E .book Page 549 Monday, October 7, 2019 12:19 PM

5507-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE■
Het waarschuwingslampje lage ban denspanning gaat mogelijk branden door een
natuurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door een
natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op den duur
optreedt of een veranderde bandenspanning die veroorzaakt wordt door temperatuur-
veranderingen. In dat geval zal het waarschuwingslampje na een paar minuten uit-
gaan als de banden weer op de juiste spanning gebracht zijn.
■ Als een wiel is vervangen door een reservewiel
Auto's met compact reservewiel: Het compacte reservewiel is nie t voorzien van een
bandenspanningssensor en -zender. Bij een lekke band zal het wa arschuwingslampje
lage bandenspanning niet uitgaan, ook al is het wiel met de lekke band vervangen
door het reservewiel. Vervang het reservewiel door het wiel met de gerepareerde band
en breng de band op de juiste spanning. Het waarschuwingslampje lage bandenspan-
ning zal na een paar minuten uitgaan.
Auto's met volwaardig reservewiel: Ook het volwaardige reservew iel is voorzien van
een bandenspanningssensor en -zender. Als de bandenspanning van het reservewiel
te laag is, zal het waarschuwingslampje lage bandenspanning gaa n branden. Bij een
lekke band zal het waarschuwingslampje lage bandenspanning niet uitgaan, ook al is
het wiel met de lekke band vervangen door het reservewiel. Verv ang het reservewiel
door het wiel met de gerepareerde band en breng de band op de j uiste spanning. Het
waarschuwingslampje lage bandenspanning zal na een paar minuten uitgaan.
■ Omstandigheden waaronder het ban denspanningswaarschuwingssysteem
mogelijk niet juist werkt
→ Blz. 497
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige omgeving
of wanneer het volume van de audio hoog staat.
WAARSCHUWING
■ Als de waarschuwingslampjes van het ABS en het remsysteem blijv en branden
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar behoren
gekwalificeerde en uitgeruste deskundige. De auto kan tijdens het remmen extreem
onstabiel worden en het ABS-systeem treedt mogelijk niet in wer king, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
CAMRY_HV_OM_Europe_OM33E11E .book Page 550 Monday, October 7, 2019 12:19 PM
