TOYOTA CAMRY 2020 Instructieboekje (in Dutch)

5517-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
WAARSCHUWING
■Als het waarschuwingslampje elekt rische stuurbekrachtiging gaat branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging b eperkt. Als het
lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en gaat het draaien
van het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast en oefen
meer kracht uit.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet d oet, kunt u de
macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden meteen op
spanning.
● Auto's met een compact reservewiel of een volwaardig reservewie l: Als, nadat de
banden op spanning zijn gebracht, het waarschuwingslampje opnieuw gaat bran-
den, kan dit erop duiden dat er een band lek is. Controleer de banden. Vervang het
wiel met de lekke band door het reservewiel en laat de band rep areren door de
dichtstbijzijnde erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Auto's met bandenreparatieset: Als, nadat de banden op spanning zijn gebracht,
het waarschuwingslampje lage bandenspanning opnieuw gaat brande n, kan dit
erop duiden dat er een band lek is.
Controleer de banden. Repareer een lekke band met de bandenrepa ratieset.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden k unnen bescha-
digd raken, waardoor u de controle over het stuurwiel of de remmen kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspan ningswaarschuwingssysteem niet meteen in wer-
king treedt.
OPMERKING
■ Ervoor zorgen dat het bandenspanningswaarschuwingssysteem goed werkt
Monteer geen banden met verschillende specificaties of van vers chillende merken,
anders werkt het bandenspannings waarschuwingssysteem mogelijk niet goed.
CAMRY_HV_OM_Europe_OM33E11E .book Page 551 Monday, October 7, 2019 12:19 PM

5527-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

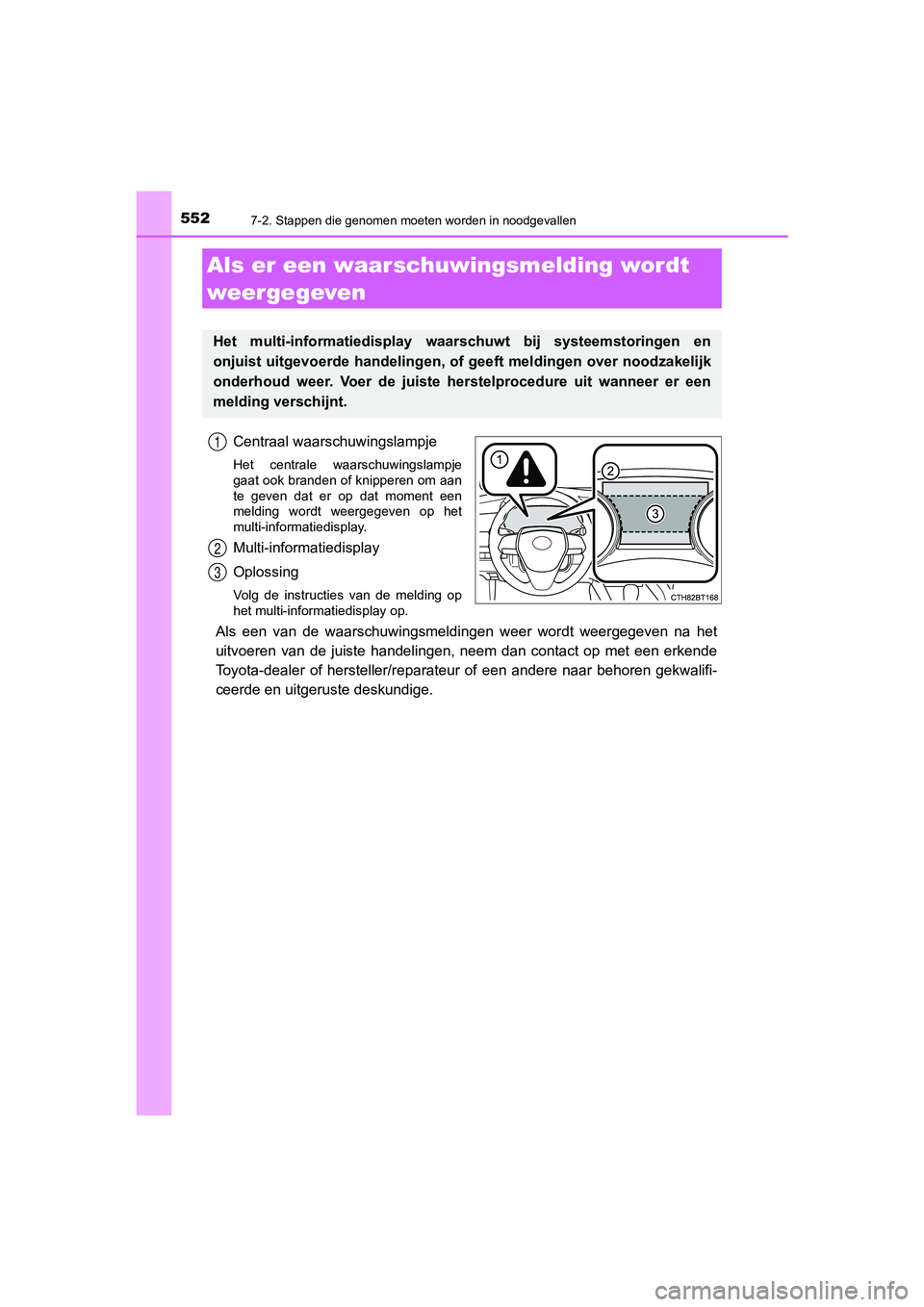

Centraal waarschuwingslampje
Het centrale waarschuwingslampje
gaat ook branden of knipperen om aan
te geven dat er op dat moment een
melding wordt weergegeven op het
multi-informatiedisplay.
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding op
het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven na het
uitvoeren van de juiste handelingen, neem dan contact op met ee n erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
Als er een waarschuwingsmelding wordt
weergegeven
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over noodzakelijk
onderhoud weer. Voer de juiste h erstelprocedure uit wanneer er een
melding verschijnt.
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 552 Monday, October 7, 2019 12:19 PM

5537-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
De waarschuwingslampjes en waarschuwingszoemers werken afhankelijk
van de soort melding. Als de melding aangeeft dat controle door een dealer
noodzakelijk is, laat de auto dan onmiddellijk nakijken door ee n erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoemers kan
afwijken van de aangegeven werking. Voer in dit geval de correc tieprocedure
uit overeenkomstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-informa-
tiedisplay.
Meldingen en waarschuwingen
Waarschu- wings-
lampje
systeemWaarschuwings- zoemer
*Waarschuwing
Gaat
branden ⎯
KlinktDuidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ont-
staat wanneer de herstelprocedure
niet wordt uitgevoerd
⎯Gaat bran-
den of
knipperenKlinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat
branden⎯Klinkt niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
CAMRY_HV_OM_Europe_OM33E11E .book Page 553 Monday, October 7, 2019 12:19 PM

5547-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van de werke-
lijke meldingen overeenkomstig de bedrijfscondities en voertuig specificaties.
■ Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen niet branden of knip-
peren. In plaats daarvan gaat een apart waarschuwingslampje van het systeem bran-
den terwijl een melding op het multi-informatiedisplay verschijnt.
● Storing in het ABS
Het waarschuwingslampje ABS gaat branden. ( →Blz. 546)
● Storing in het remsysteem
Het waarschuwingslampje van het remsysteem (geel) gaat branden. (→ Blz. 545)
● Storing in het bandenspanningswaarschuwingssysteem
Het waarschuwingslampje lage bandenspanning gaat branden ( →Blz. 548)
● Het brandstofniveau is laag
Het waarschuwingslampje laag brandstofniveau gaat branden. ( →Blz. 547)
■ Als een melding om de handleiding te raadplegen wordt weergegev en
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake van een
storing.
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de aut o kan gevaarlijk zijn.
• “Braking Power Low Stop in a Safe Place See Owner’s Manual” (R emvermogen
laag. Breng auto op veilige plaats tot stilstand. Raadpleeg han dleiding)
• “Oil Pressure Low Stop in a Safe Place See Owner’s Manual” (Ol iedruk laag.
Breng auto op veilige plaats tot stilstand. Raadpleeg handleidi ng)
• “Charging System Malfunction Stop in a Safe Place See Owner’s Manual” (Storing
laadsysteem. Breng auto op veili ge plaats tot stilstand. Raadpleeg handleiding)
● Als onderstaande melding wordt weergegeven, is er mogelijk spra ke van een storing.
Laat onmiddellijk de auto nakijken door een erkende Toyota-deal er of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Key System Malfunction See Owner’s Manual” (Storing Sma rt entry-sys-
teem met startknop. Raadpleeg handleiding)
● Volg de bijbehorende instructies als “Engine Coolant Temp High Stop in a Safe Place
See Owner’s Manual” (Temperatuur koelvloeistof te hoog. Breng a uto op veilige
plaats tot stilstand. Raadpleeg handleiding) wordt weergegeven. (→ Blz. 602)
● Behalve Oekraïne: Volg de bijbehorende instructies als “Exhaust Filter Full See
Owner’s Manual” (uitlaatgasfiltersysteem vol. Zie handleiding) wordt weergegeven.
(→ Blz. 362)
● Als “Maintenance Required for Traction Battery Cooling Parts Se e Owner's Manual”
(onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordt weer-
ge geven ,

volg dan de desbetreffende instructies. ( →Blz. 555)
CAMRY_HV_OM_Europe_OM33E11E .book Page 554 Monday, October 7, 2019 12:19 PM

5557-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Als “Hybrid system over heated. Reduced output power.” (Hybrides ysteem over-
verhit. Gereduceerd uitgang svermogen) wordt weergegeven
Deze melding wordt mogelijk weergegeven tijdens het rijden onder zware omstandig-
heden. (Bijvoorbeeld wanneer u een lange steile helling op rijd t.)
Oplossing: →Blz. 602
■ Als “Maintenance Required for Tr action Battery Cooling Parts See Owner's
Manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding)
wordt weergegeven
Het filter kan verstopt zitten, de ventilatieopening kan geblok keerd zijn of er kan een
gat in het kanaal zitten.
● Raadpleeg, als de ventilatieopening of het filter vuil is, Blz. 515 voor informatie over
het schoonmaken van de ventilatieopening en het filter.
● Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de melding wordt
weergegeven en de ventilatieopening en het filter niet vuil zij n.
■ Als “Traction Battery Needs to b e Protected Refrain From the Use of N Position”
(Tractiebatterij moet worden beschermd. Vermijd h et gebruik van stand N.) wordt
weergegeven
Deze melding kan worden weergegeven als de selectiehendel in st and N staat.
Het batterijpakket (tractiebatterij) kan niet worden geladen al s de selectiehendel in
stand N staat. Zet de selectiehendel daarom in stand P als de auto stilstaat.
■ Als “Traction Battery Needs to be Protected Shift into P to Res tart” (Tractiebatte-
rij moet worden beschermd. Zet selectiehendel in stand P om opnieuw te star-
ten.) wordt weergegeven
Deze melding wordt weergegeven wanneer het batterijpakket (trac tiebatterij) bijna
leeg is, doordat de selectiehendel een bepaalde periode in stan d N heeft stilgestaan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het hybride-
systeem.
■ Als “Shift to P Before Exiting Vehicle” (Zet selectiehendel in stand P voordat u de
auto verlaat) wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wor dt geopend terwijl
het contact niet UIT is gezet en de selectiehendel in een andere stand dan P staat.
Zet de selectiehendel in stand P.
■ Als “Shift Out of N Release Accel erator Before Shifting” (Zet selectiehendel in
andere stand dan N. Laat vóór he t schakelen het gaspedaal los) wordt weergege-
ven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetr apt en de selec-
tiehendel in stand N staat. Laat het gaspedaal los en zet de selectiehendel in stand D
of R.
■ Als “Press Brake When Vehicle Is Stopped Hybrid System May Over heat” (Trap
rempedaal in wanneer auto stilst aat. Hybridesysteem is mogelijk oververhit)
wordt weergegeven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetrapt om de auto op
een helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren, kan het hybridesysteem ove rverhit raken.
Laat het gaspedaal los en trap het rempedaal in.
CAMRY_HV_OM_Europe_OM33E11E .book Page 555 Monday, October 7, 2019 12:19 PM

5567-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE■
Als “Auto Power OFF to Conserve Battery” (Auto power off-functi e ingeschakeld
om accu te sparen) wordt weergegeven
Deze melding wordt weergegeven als het contact is UIT gezet doo r de automatische
power off-functie.
Verhoog de volgende keer dat het hybridesysteem gestart wordt het motortoerental
iets en laat de motor gedurende ongeveer 5 minuten met het verhoogde toerental
draaien om de 12V-accu op te laden.
■ Als “New Key Registered Contact Your Dealer if You Did Not Register a New Key”
(Er is een nieuwe sleutel geregistreerd. Neem contact op met uw dealer als u
geen nieuwe sleutel geregistr eerd hebt) wordt weergegeven
Deze melding wordt weergegeven elke keer dat het bestuurderspor tier wordt geopend
als de portieren van buitenaf worden ontgrendeld gedurende onge veer een week
nadat er een nieuwe elektronische sleutel is geregistreerd.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de melding wordt
weergegeven, maar u geen nieuwe elektronische sleutel hebt gere gistreerd, om te
controleren of er een onbekende elektronische sleutel (anders d an de sleutels die u in
uw bezit hebt) is geregistreerd.
■ Wanneer “Headlight System Malfunction Visit Your Dealer” (Stori ng in koplamp-
systeem. Ga naar uw dealer.) wordt weergegeven
Er is mogelijk een storing in de onderstaande systemen aanwezig . Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of herstel ler/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● De led-koplampen
● De automatische verticale koplampverstelling
● Automatic High Beam-systeem
■ Als “Front Camera Unavailable” ( camera voor niet beschikbaar) of “Front
Camera Temporarily Unavailable See Owner’s Manual” (Camera voor tijdelijk niet
beschikbaar. Zie handleid ing) wordt weergegeven
De onderstaande systemen worden mogelijk tijdelijk uitgeschakel d tot het in de mel-
ding aangegeven probleem is opgelost. ( →Blz. 319, 545)
● PCS (Pre-Crash Safety-systeem)
● LDA (Lane Departure Alert met stuurregeling)
● Dynamic Radar Cruise Control met volledig snelheidsbereik
● RSA (Road Sign Assist)
● Automatic High Beam-systeem
■ Als “Engine Oil Level Low Add or Replace” (Motoroliepeil laag. Bijvullen of ver-
versen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Controleer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt mogelijk wanneer de auto o p een helling stil-
staat. Plaats de auto op een horizontale ondergrond en controle er of de melding ver-
dwijnt.
■ Waarschuwingszoemer
→Blz. 550
CAMRY_HV_OM_Europe_OM33E11E .book Page 556 Monday, October 7, 2019 12:19 PM

5577-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
OPMERKING
■Als “High Power Consumption Partial Limit on AC/Heater Operatio n” (Hoog
energieverbruik. Bediening airco/verwarming gedeeltelijk beperk t) regelmatig
wordt weergegeven
Mogelijk is er een storing met betrekking tot het laadsysteem o f de 12V-accu kan
verouderd zijn. Laat de auto nakijken door een erkende Toyota-d ealer of hersteller/
reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33E11E .book Page 557 Monday, October 7, 2019 12:19 PM

5587-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Als uw auto een lekke band heeft
(auto's met een bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lekke band met perforatieschade door een spijker of schroef kan
voorlopig worden gerepareerd met de bandenreparatieset. (De banden-
reparatieset bestaat uit een fles met bandenreparatievloeistof. De ban-
denreparatievloeistof kan slechts één keer worden gebruikt voor de
tijdelijke reparatie van één band, waarbij de spijker of schroe f in het
loopvlak moet blijven zitten.) Afhankelijk van de schade kan deze set
niet worden gebruikt om de band te repareren. ( →Blz. 559)
Laat na de noodreparatie met de bandenreparatieset de band repa reren
of vervangen door een erkende Toy ota-dealer of hersteller/reparateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
Met de bandenreparatieset kunnen alleen tijdelijke reparaties w orden
uitgevoerd. Laat de band zo snel mogelijk repareren of vervangen.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
CAMRY_HV_OM_Europe_OM33E11E .book Page 558 Monday, October 7, 2019 12:19 PM

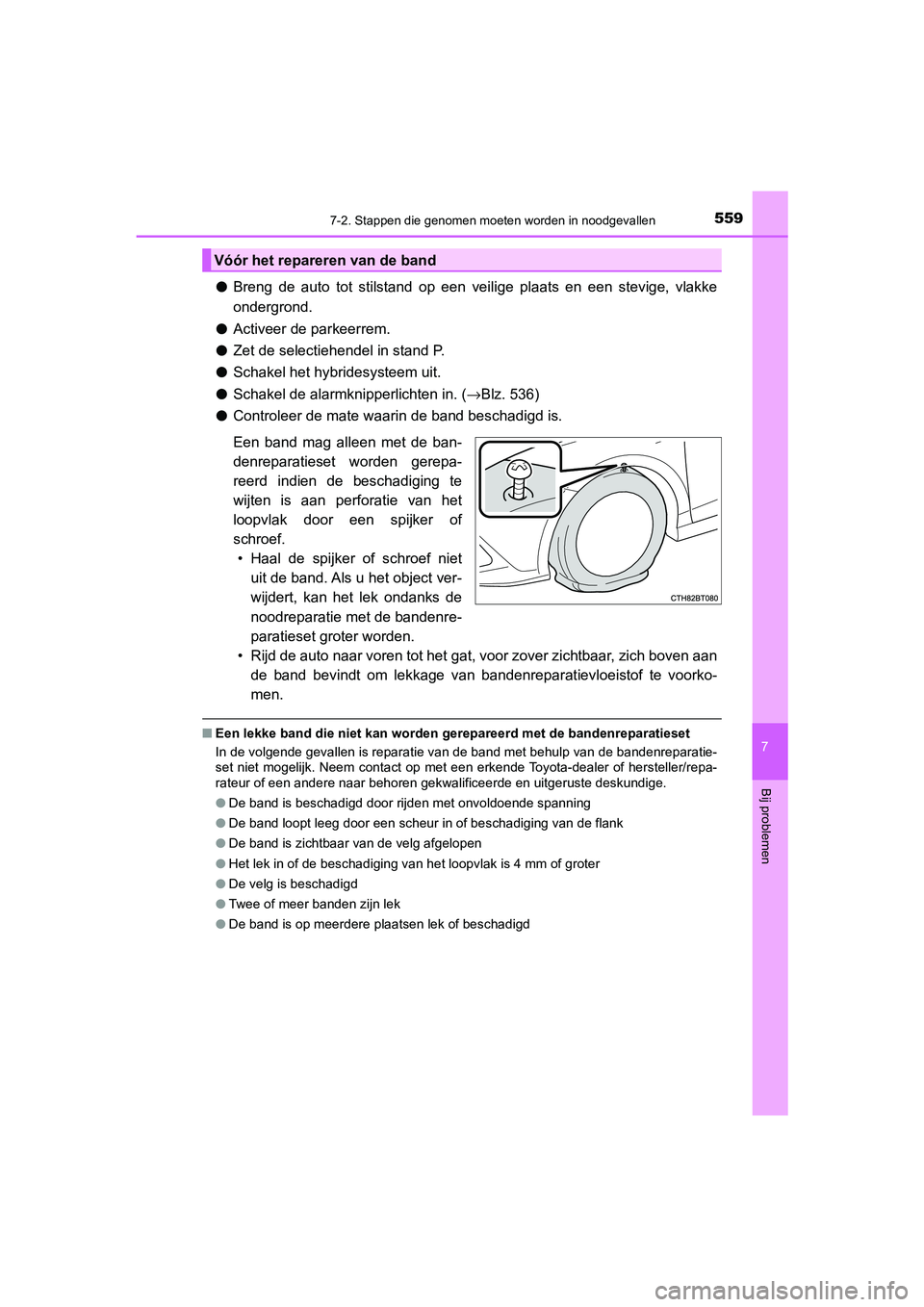

5597-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
●Breng de auto tot stilstand op een veilige plaats en een stevig e, vlakke
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 536)
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of
schroef.
• Haal de spijker of schroef niet uit de band. Als u het object ver-
wijdert, kan het lek ondanks de
noodreparatie met de bandenre-
paratieset groter worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van bandenreparatievloeistof te voor ko-
men.
■ Een lekke band die niet kan worden gerepareerd met de bandenrep aratieset
In de volgende gevallen is reparatie van de band met behulp van de bandenreparatie-
set niet mogelijk. Neem contact op met een erkende Toyota-deale r of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de flank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
Vóór het repareren van de band
CAMRY_HV_OM_Europe_OM33E11E .book Page 559 Monday, October 7, 2019 12:19 PM

5607-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
*: Gebruik van de krik (→Blz. 578, 579)
Plaats van bandenreparatieset, krik en gereedschap
Afdekpaneel bodemplaat
Bandenreparatieset (fles)
Bandenreparatieset (compressor) Krik*
Wielmoersleutel
Krikslinger
Sleepoog
1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33E11E
.book Page 560 Monday, October 7, 2019 12:19 PM
