TOYOTA CAMRY 2020 Návod na použití (in Czech)

711-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

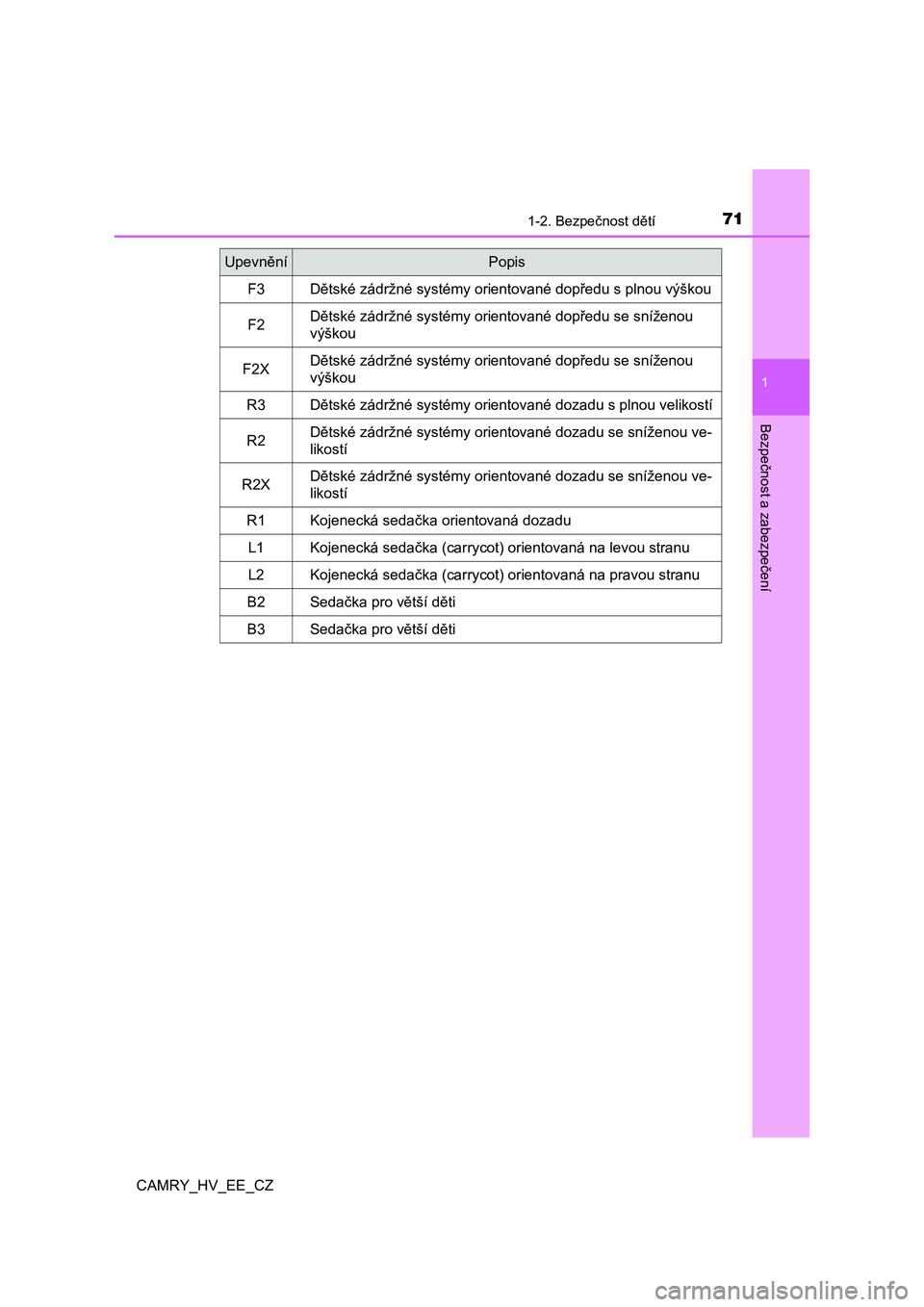

UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou ve-
likostí
R2XDětské zádržné systémy orientované dozadu se sníženou ve-
likostí
R1Kojenecká sedačka orientovaná dozadu
L1<002e0052004d0048005100480046004e00690003005600480047004400fe004e00440003000b0046004400550055005c004600520057000c000300520055004c004800510057005200590044005100690003005100440003004f0048005900520058000300
5600570055004400510058[
L2<002e0052004d0048005100480046004e00690003005600480047004400fe004e00440003000b0046004400550055005c004600520057000c000300520055004c00480051005700520059004400510069000300510044000300530055004400590052005800
03005600570055004400510058[
B2Sedačka pro větší děti
B3Sedačka pro větší děti

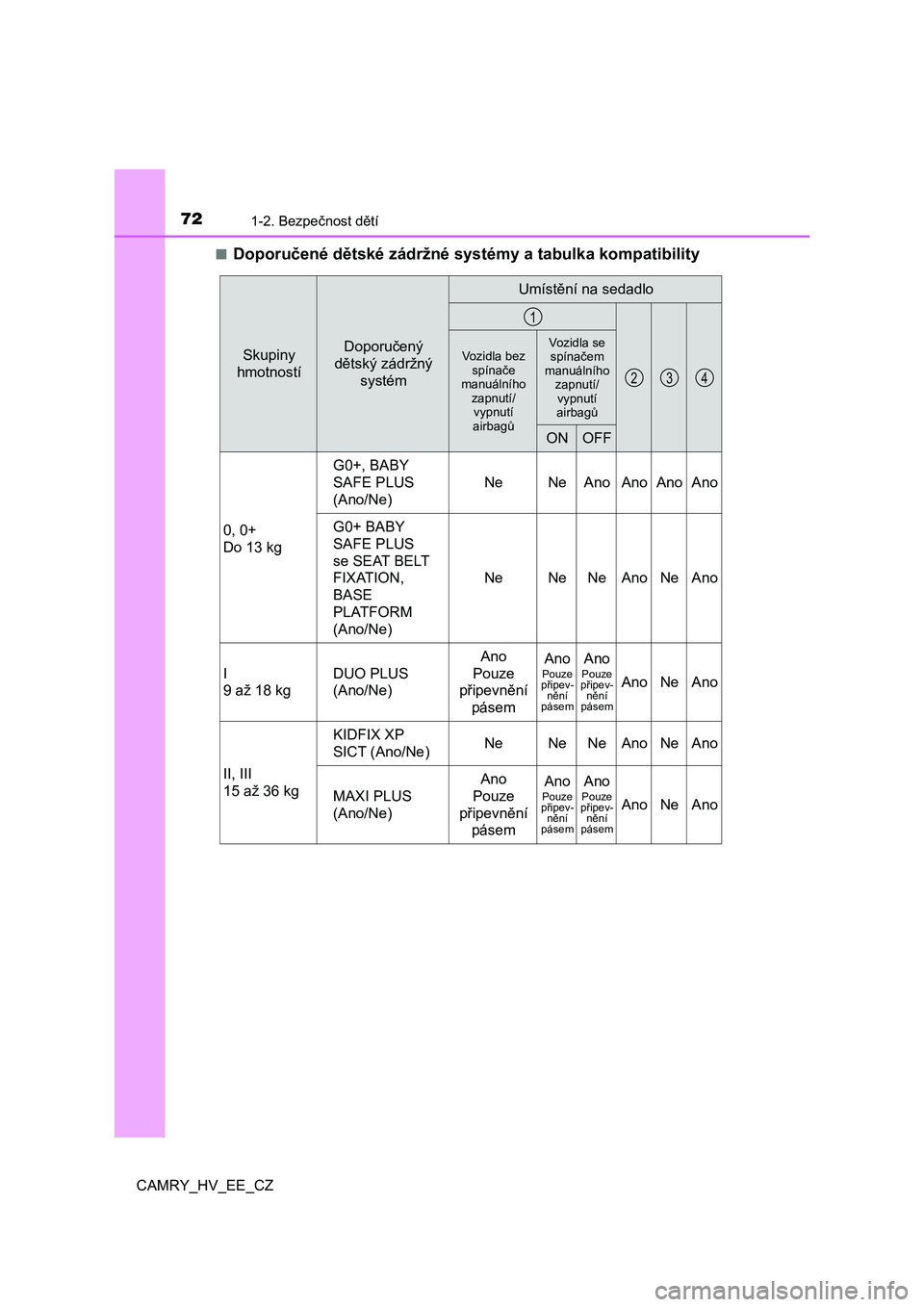

721-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
■Doporučené dětské zádržné syst émy a tabulka kompatibility
Skupiny
hmotností
Doporučený
dětský zádržný
systém
Umístění na sedadlo
Vozidla bez spínače manuálního zapnutí/ vypnutí airbagů
Vozidla se spínačem manuálního zapnutí/vypnutí airbagů
ONOFF
0, 0+
Do 13 kg
G0+, BABY
SAFE PLUS
(Ano/Ne)
Ne Ne Ano Ano Ano Ano
G0+ BABY
SAFE PLUS
se SEAT BELT
FIXATION,
BASE
PLATFORM
(Ano/Ne)
Ne Ne Ne Ano Ne Ano
I
9 až 18 kg
DUO PLUS
(Ano/Ne)
Ano
Pouze
připevnění
pásem
AnoPouze připev- nění pásem
AnoPouze připev- nění pásem
AnoNeAno
II, III
15 až 36 kg
KIDFIX XP
SICT (Ano/Ne) Ne Ne Ne Ano Ne Ano
MAXI PLUS
(Ano/Ne)
Ano
Pouze
připevnění
pásem
AnoPouze připev-nění pásem
AnoPouze připev-nění pásem
AnoNeAno
1
234

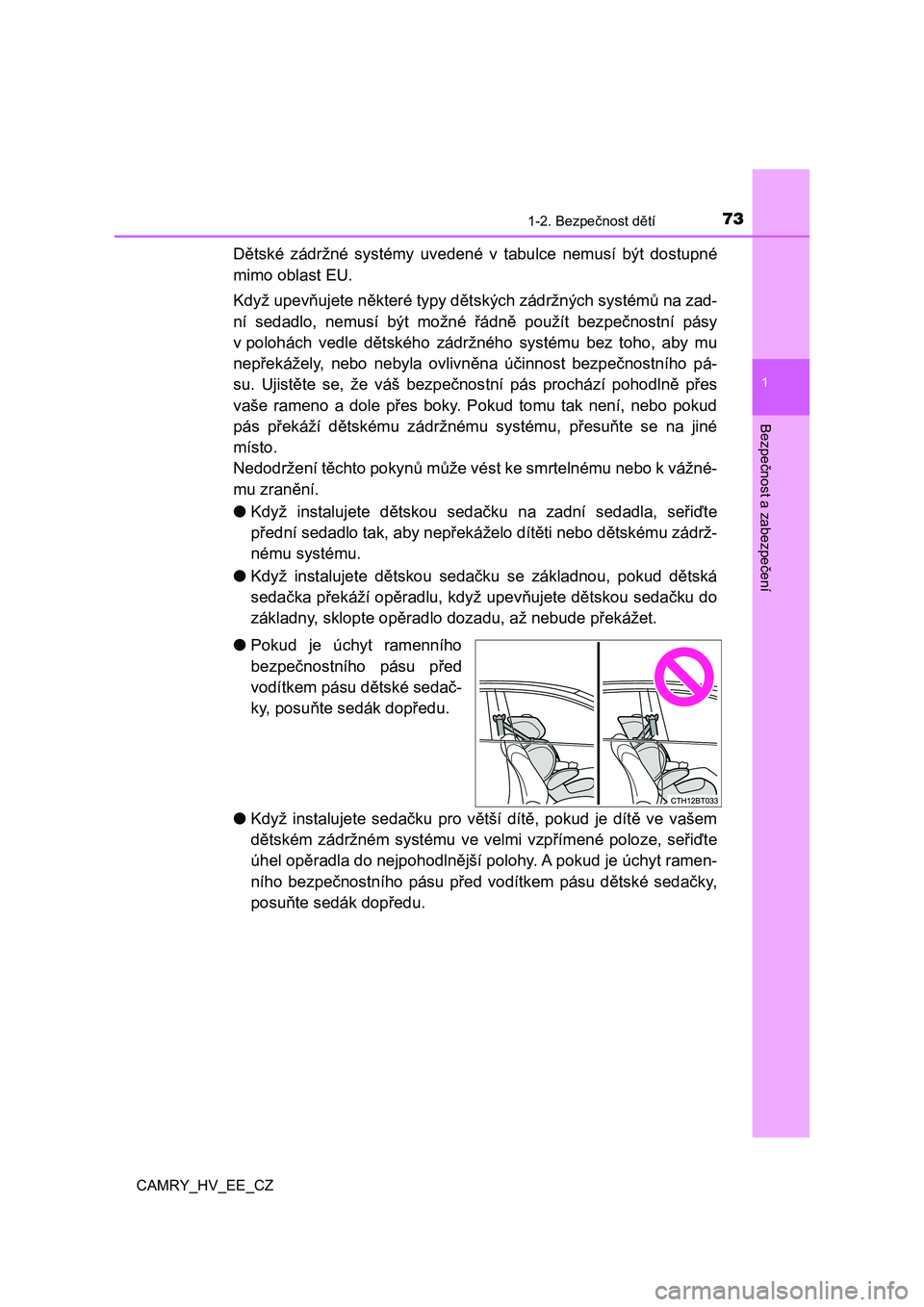

731-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné
mimo oblast EU.
Když upevňujete některé typy dět ských zádržných systémů na zad-
ní sedadlo, nemusí být možné řádně použít bezpečnostní pásy
v polohách vedle dětského zádrž ného systému bez toho, aby mu
nepřekážely, nebo nebyla ovlivně na účinnost bezpečnostního pá-
su. Ujistěte se, že váš bezpečnos tní pás prochází pohodlně přes
vaše rameno a dole přes boky. P okud tomu tak není, nebo pokud
pás překáží dětskému zádržnému systému, přesuňte se na jiné
místo.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážné-
mu zranění.
● Když instalujete dětskou sedačku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádrž-
nému systému.
● Když instalujete dětskou sedačku se základnou, pokud dětská
sedačka překáží opěradlu, když upevňujete dětskou sedačku do
základny, sklopte opěradlo dozadu, až nebude překážet.
● Pokud je úchyt ramenního
bezpečnostního pásu před
vodítkem pásu dětské sedač-
ky, posuňte sedák dopředu.
● Když instalujete sedačku pro větší dítě, pokud je dítě ve vašem
dětském zádržném systému ve ve lmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější p olohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před vo dítkem pásu dětské sedačky,
posuňte sedák dopředu.

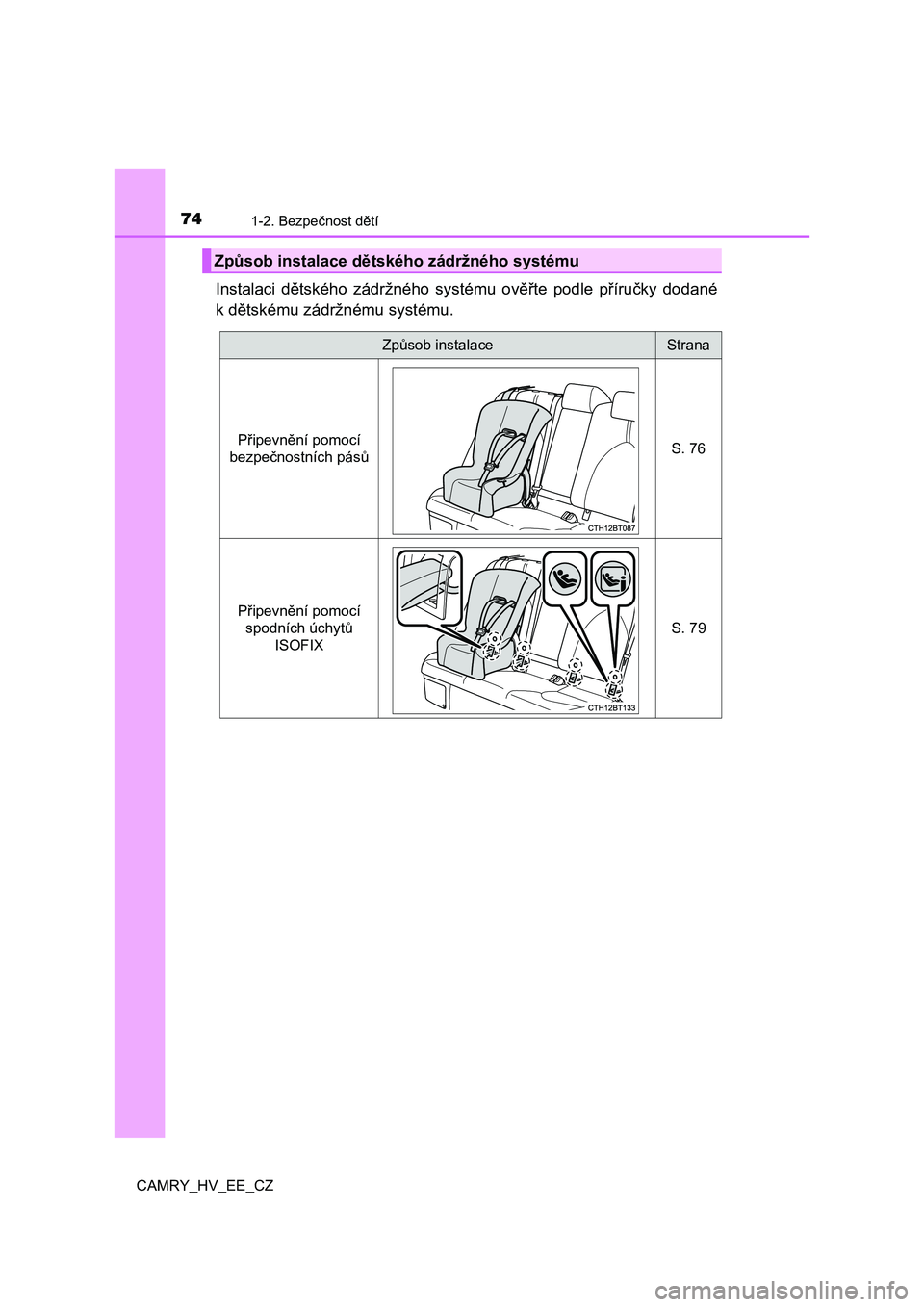

741-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
Instalaci dětského zádržného systému ověřte podle příručky dodané
k dětskému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí
bezpečnostních pásů S. 76
Připevnění pomocí
spodních úchytů
ISOFIX
S. 79

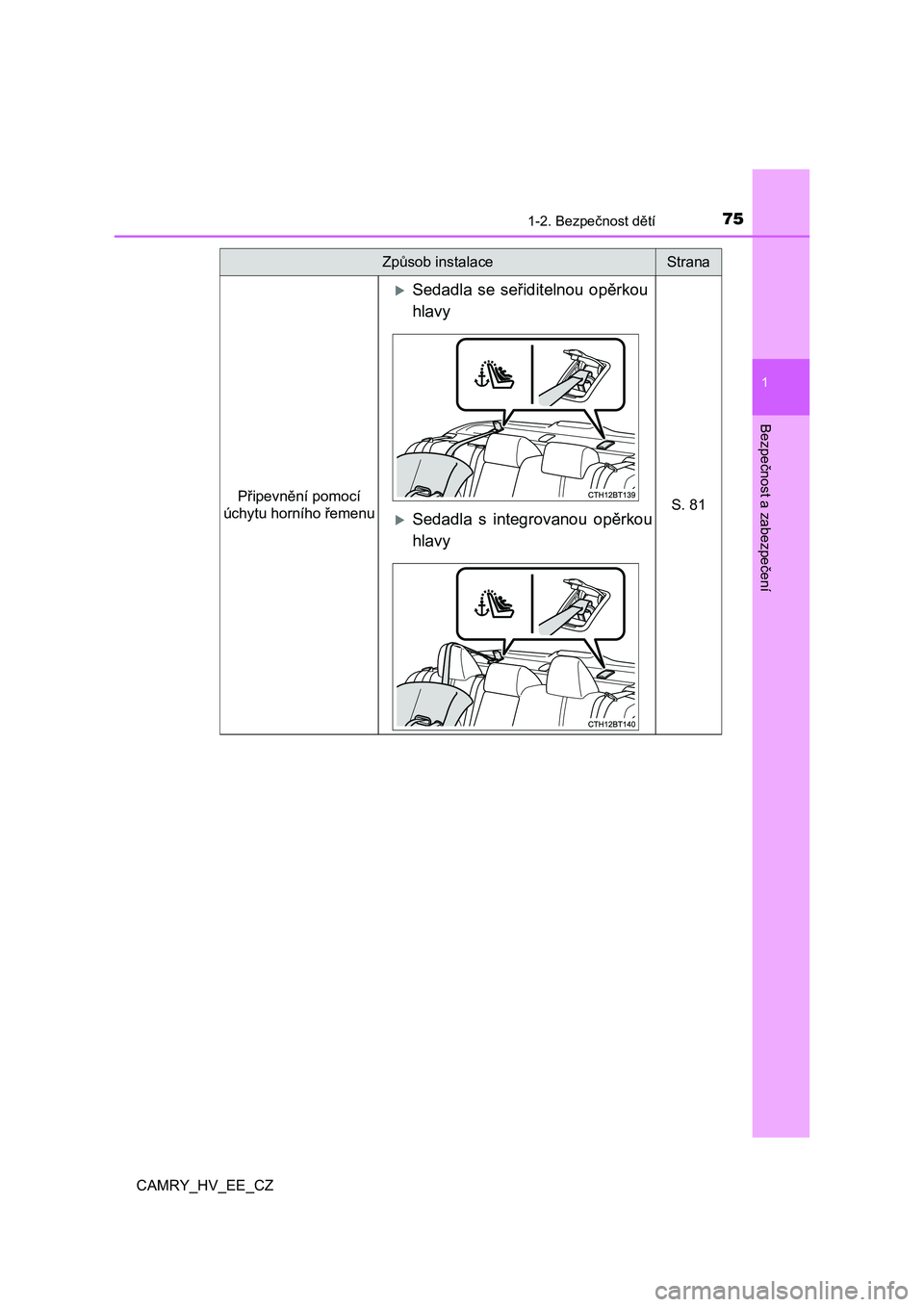

751-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Připevnění pomocí
úchytu horního řemenu
Sedadla se seřiditelnou opěrkou
hlavy
S. 81Sedadla s integrovanou opěrkou
hlavy
Způsob instalaceStrana

761-2. Bezpečnost dětí
CAMRY_HV_EE_CZ

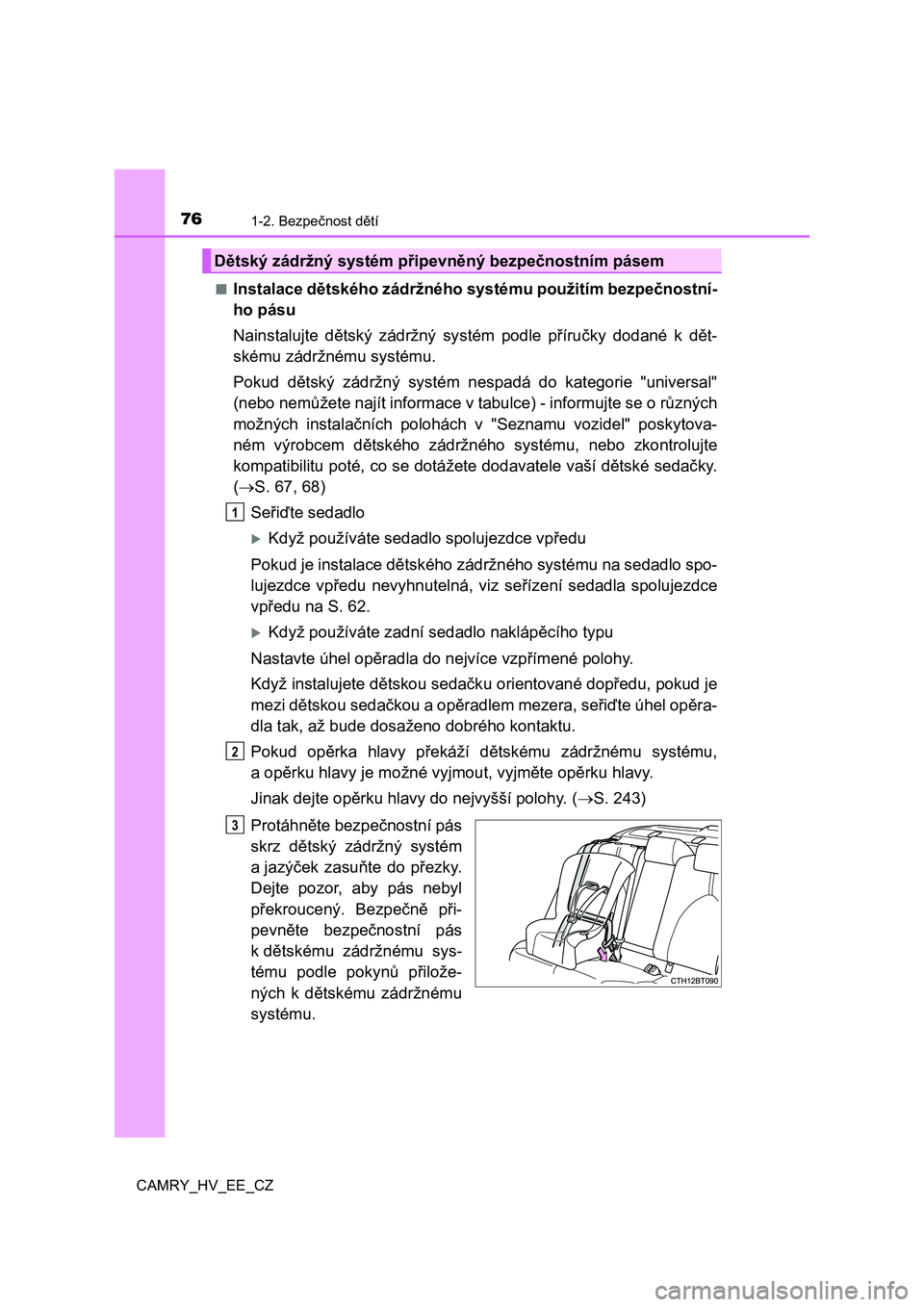

■Instalace dětského zádržného systému použitím bezpečnostní-
ho pásu
Nainstalujte dětský zádržný sy stém podle příručky dodané k dět-
skému zádržnému systému.
Pokud dětský zádržný systém n espadá do kategorie "universal"
(nebo nemůžete najít informace v tabulce) - informujte se o různých
možných instalačních polohách v "Seznamu vozidel" poskytova-
ném výrobcem dětského zádržn ého systému, nebo zkontrolujte
kompatibilitu poté, co se dotážet e dodavatele vaší dětské sedačky.
( S. 67, 68)
Seřiďte sedadlo
Když používáte sedadlo spolujezdce vpředu
Pokud je instalace dětského zád ržného systému na sedadlo spo-
lujezdce vpředu nevyhnutelná, vi z seřízení sedadla spolujezdce
vpředu na S. 62.
Když používáte zadní sedadlo naklápěcího typu
Nastavte úhel opěradla do n ejvíce vzpřímené polohy.
Když instalujete dětskou sedačk u orientované dopředu, pokud je
mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel opěra-
dla tak, až bude dosaženo dobrého kontaktu.
Pokud opěrka hlavy překáží dětskému zádržnému systému,
a opěrku hlavy je m ožné vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy. ( S. 243)
Protáhněte bezpečnostní pás
skrz dětský zádržný systém
a jazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený. Bezpečně při-
pevněte bezpečnostní pás
k dětskému zádržnému sys-
tému podle pokynů přilože-
ných k dětskému zádržnému
systému.
Dětský zádržný systém připevněný bezpečnostním pásem
1
2
3

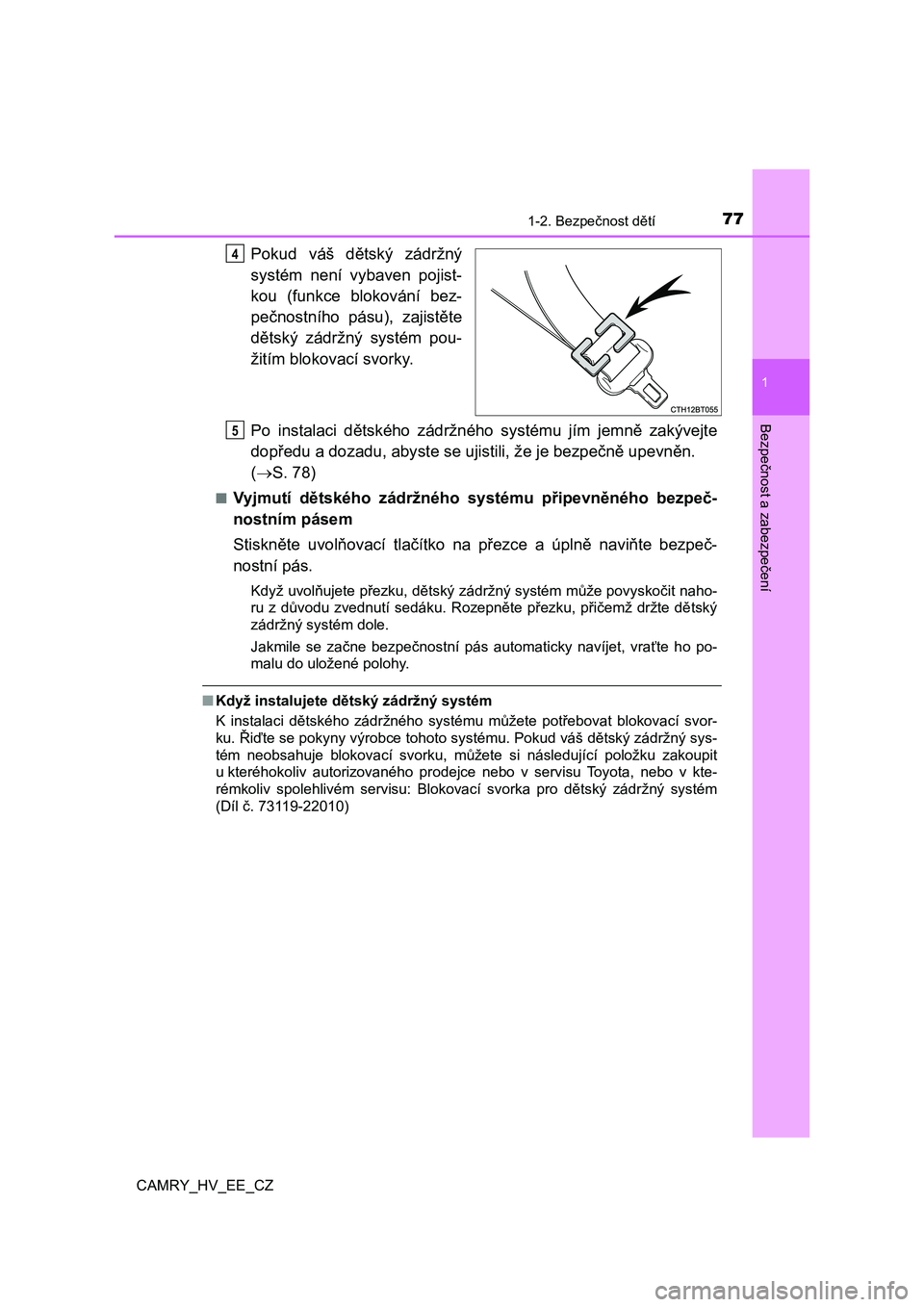

771-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Pokud váš dětský zádržný
systém není vybaven pojist-
kou (funkce blokování bez-
pečnostního pásu), zajistěte
dětský zádržný systém pou-
žitím blokovací svorky.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, aby ste se ujistili, že je bezpečně upevněn.
( S. 78)
■Vyjmutí dětského zádržného systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na přezce a úplně naviňte bezpeč-
nostní pás.
Když uvolňujete přezku, dětský zádržný systém může povyskočit n aho-
ru z důvodu zvednutí sedáku. Rozepněte přezku, přičemž držte dě tský
zádržný systém dole.
Jakmile se začne bezpečnostní pás automaticky navíjet, vraťte h o po-
malu do uložené polohy.
■ Když instalujete dětský zádržný systém
K instalaci dětského zádržného systému můžete potřebovat blokov ací svor-
ku. Řiďte se pokyny výrobce tohoto systému. Pokud váš dětský zá držný sys-
tém neobsahuje blokovací svorku, můžete si následující položku zakoupit
u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, ne bo v kte-
rémkoliv spolehlivém servisu: Blokovací svorka pro dětský zádrž ný systém
(Díl č. 73119-22010)
4
5

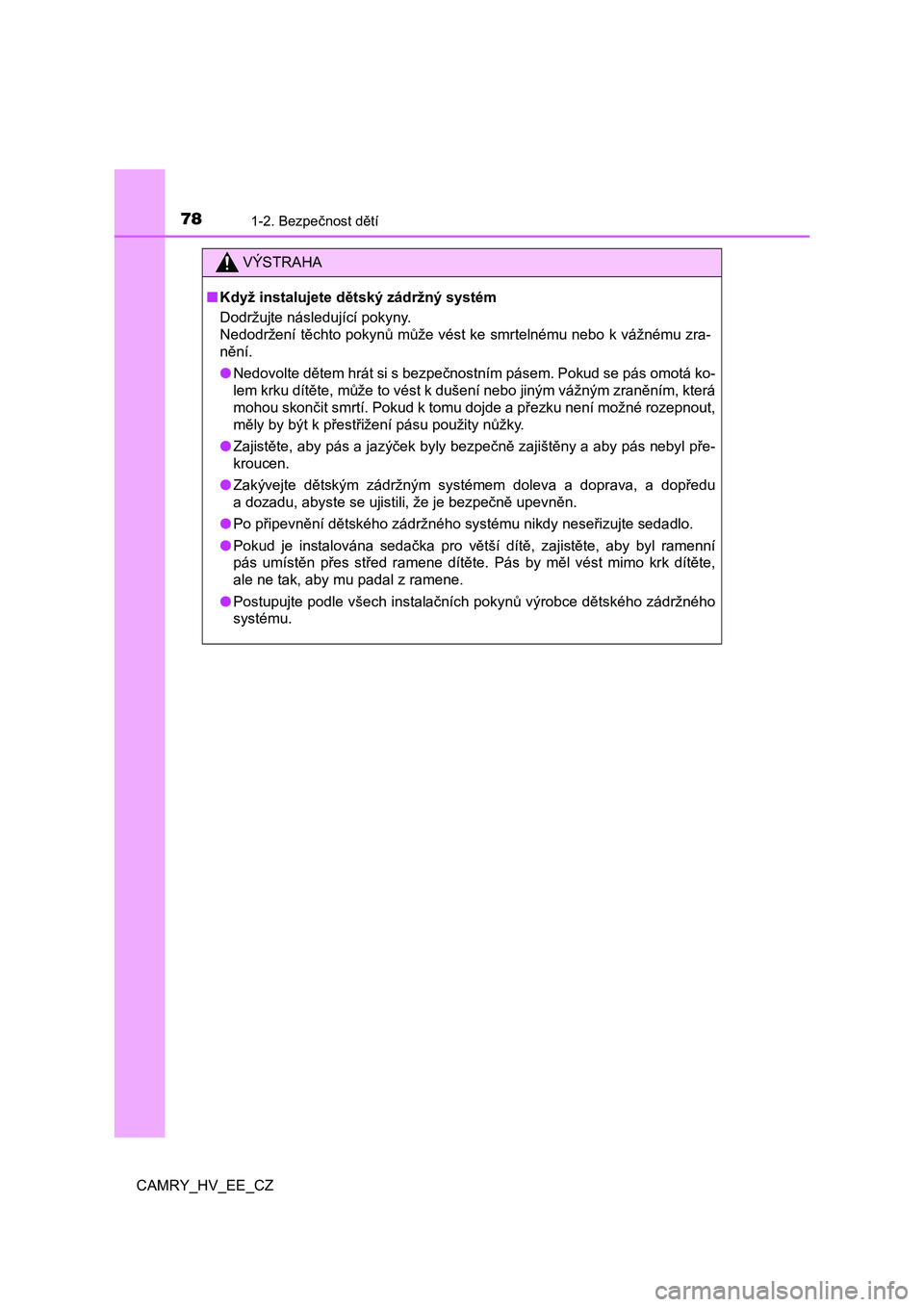

781-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
● Nedovolte dětem hrát si s bezpečnostním pásem. Pokud se pás omotá ko-
lem krku dítěte, může to vést k dušení nebo jiným vážným zraněn ím, která
mohou skončit smrtí. Pokud k tomu dojde a přezku není možné roz epnout,
měly by být k přestřižení pásu použity nůžky.
● Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl pře-
kroucen.
● Zakývejte dětským zádržným systémem doleva a doprava, a dopředu
a dozadu, abyste se ujistili, že je bezpečně upevněn.
● Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
● Pokud je instalována sedačka pro větší dítě, zajistěte, aby byl ramenní
pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dítěte,
ale ne tak, aby mu padal z ramene.
● Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.

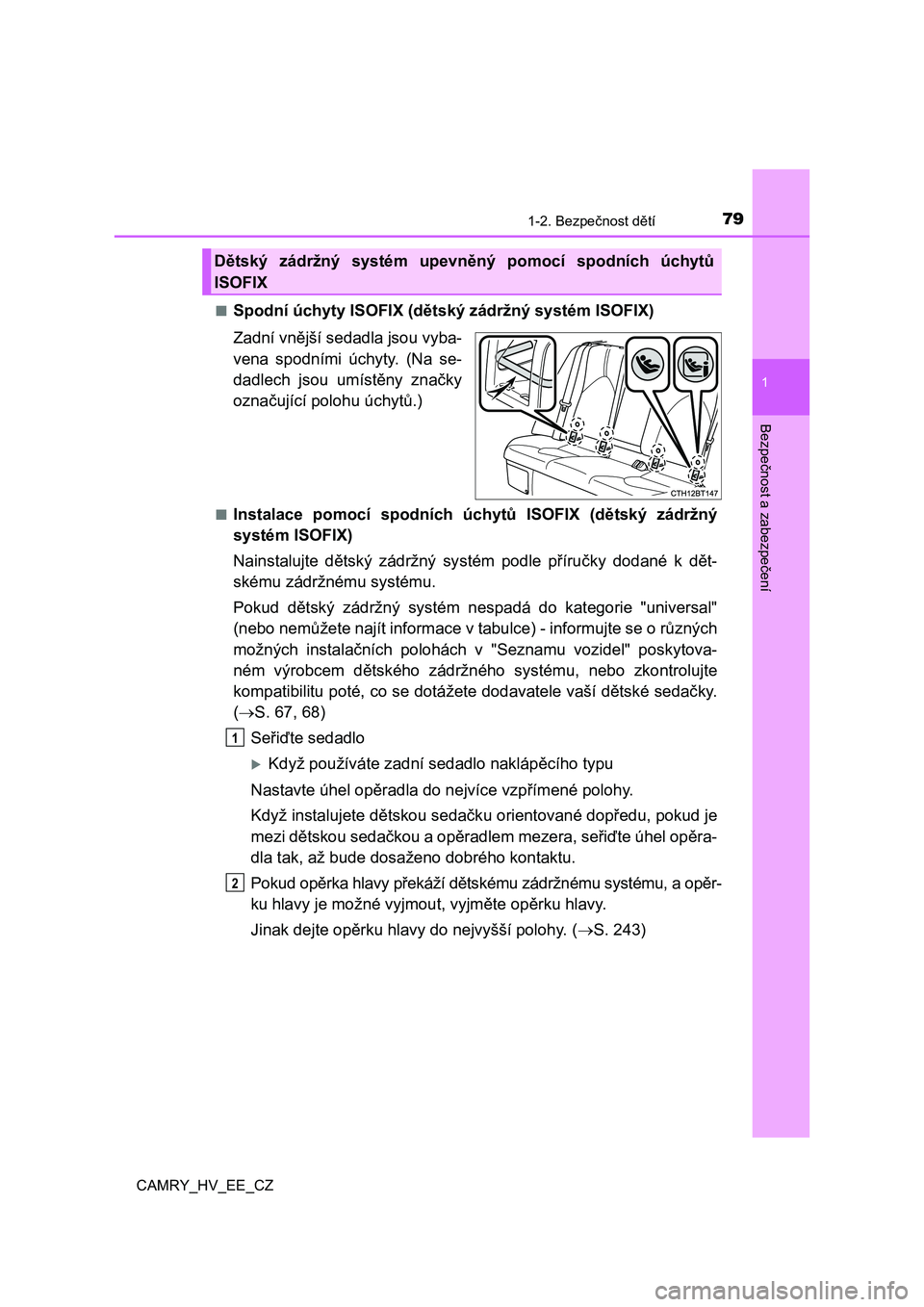

791-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
■Spodní úchyty ISOFIX (děts ký zádržný systém ISOFIX)
Zadní vnější sedadla jsou vyba-
vena spodními úchyty. (Na se-
dadlech jsou umístěny značky
označující polohu úchytů.)
■Instalace pomocí spodních úc hytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný sy stém podle příručky dodané k dět-
skému zádržnému systému.
Pokud dětský zádržný systém n espadá do kategorie "universal"
(nebo nemůžete najít informace v tabulce) - informujte se o různých
možných instalačních polohách v "Seznamu vozidel" poskytova-
ném výrobcem dětského zádržn ého systému, nebo zkontrolujte
kompatibilitu poté, co se dotážet e dodavatele vaší dětské sedačky.
( S. 67, 68)
Seřiďte sedadlo
Když používáte zadní sedadlo naklápěcího typu
Nastavte úhel opěradla do n ejvíce vzpřímené polohy.
Když instalujete dětskou sedačk u orientované dopředu, pokud je
mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel opěra-
dla tak, až bude dosaženo dobrého kontaktu.
Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěr-
ku hlavy je možné vyjmout , vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy. ( S. 243)
Dětský zádržný systém upevněný pomocí spodních úchytů
ISOFIX
1
2

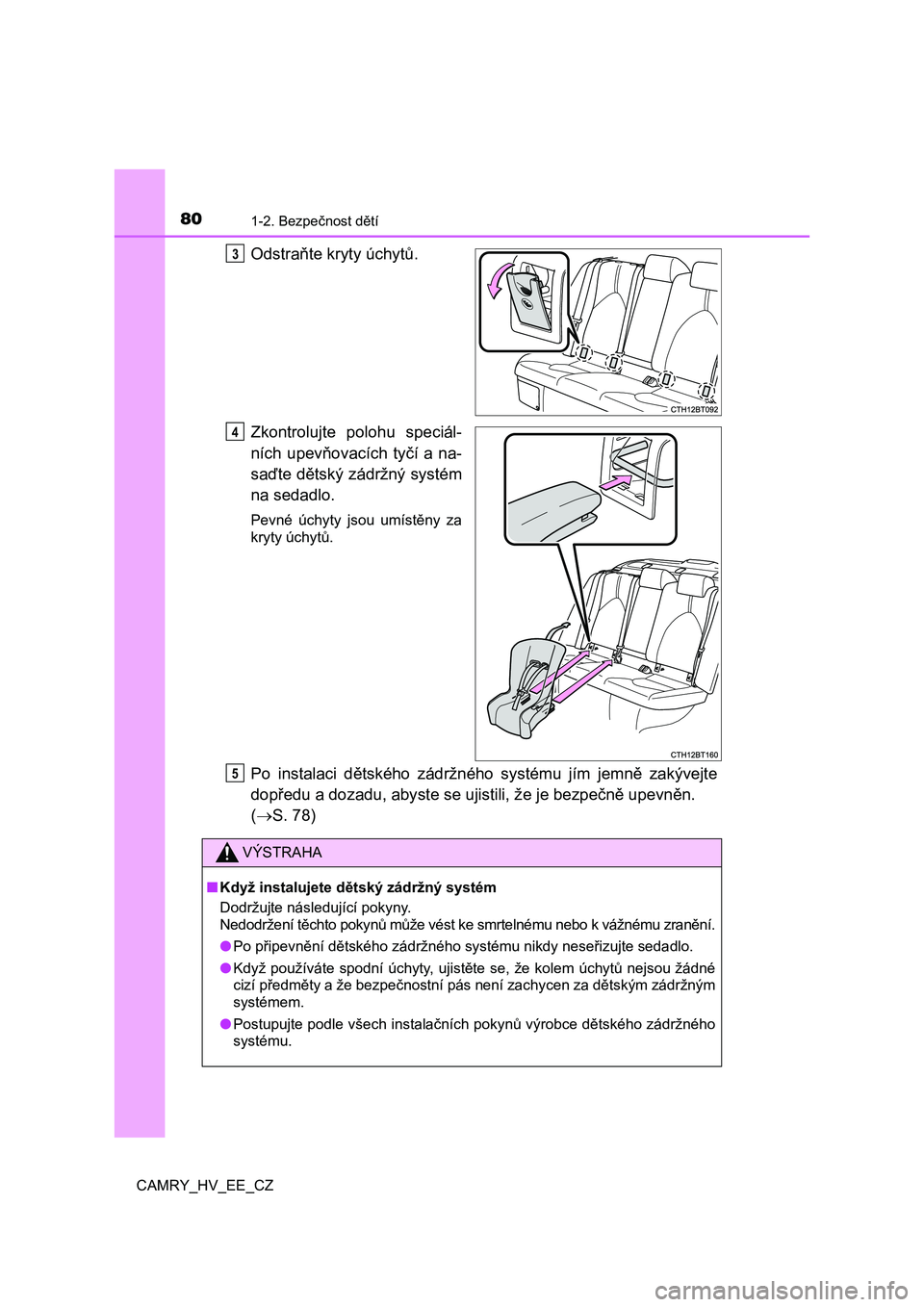

801-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
Odstraňte kryty úchytů.
Zkontrolujte polohu speciál-
ních upevňovacích tyčí a na-
saďte dětský zádržný systém
na sedadlo.
Pevné úchyty jsou umístěny za
kryty úchytů.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, aby ste se ujistili, že je bezpečně upevněn.
( S. 78)
3
4
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
● Když používáte spodní úchyty, ujistěte se, že kolem úchytů nejsou žádné
cizí předměty a že bezpečnostní pás není zachycen za dětským zá držným
systémem.
● Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
5
