TOYOTA CAMRY 2021 Betriebsanleitungen (in German)

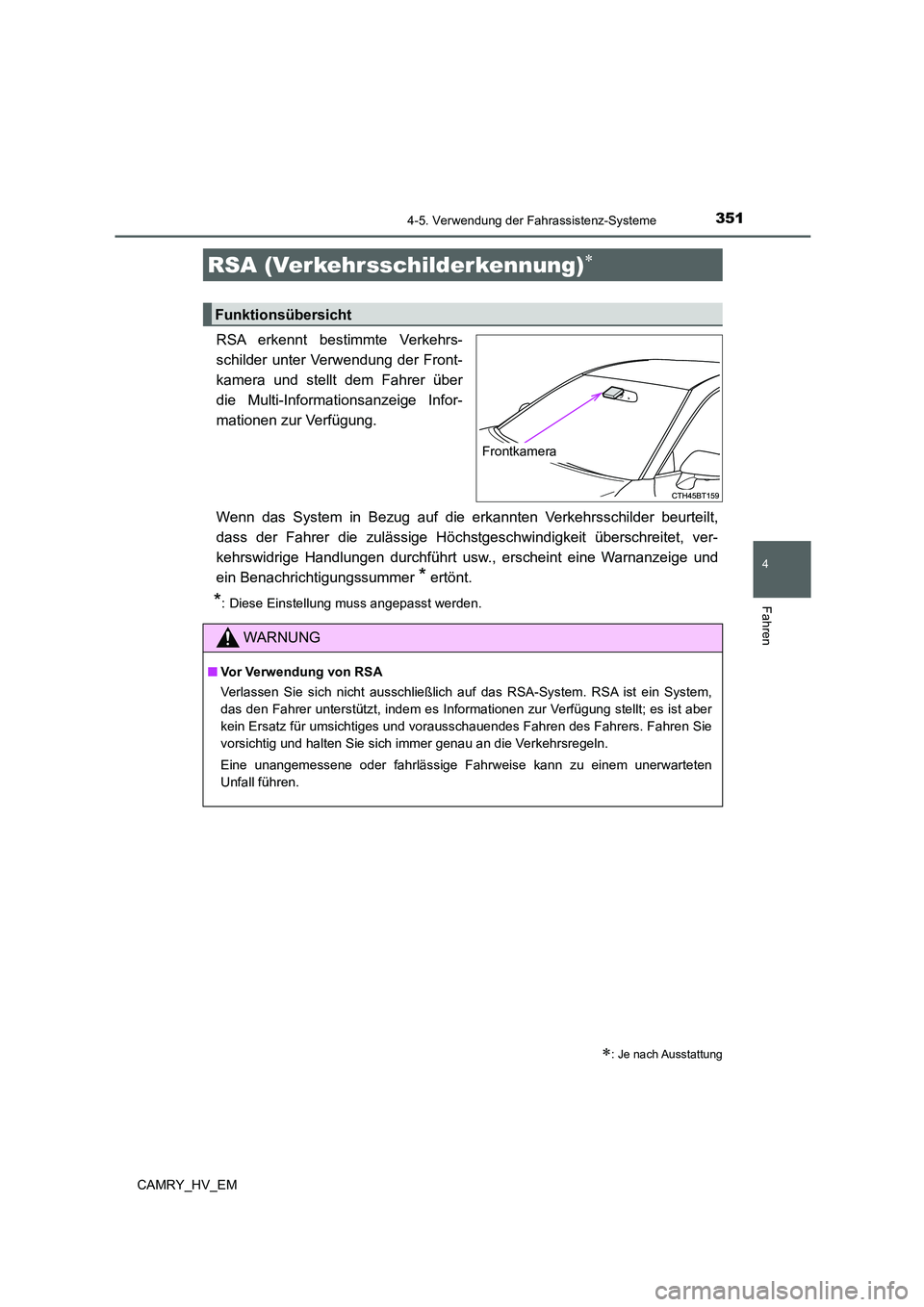

3514-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
RSA erkennt bestimmte Verkehrs-
schilder unter Verwendung der Front-
kamera und stellt dem Fahrer über
die Multi-Informationsanzeige Infor-
mationen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Benachrichtigungssummer
* ertönt.
*: Diese Einstellung muss angepasst werden.
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
Frontkamera
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System,
das den Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber
kein Ersatz für umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten
Unfall führen.

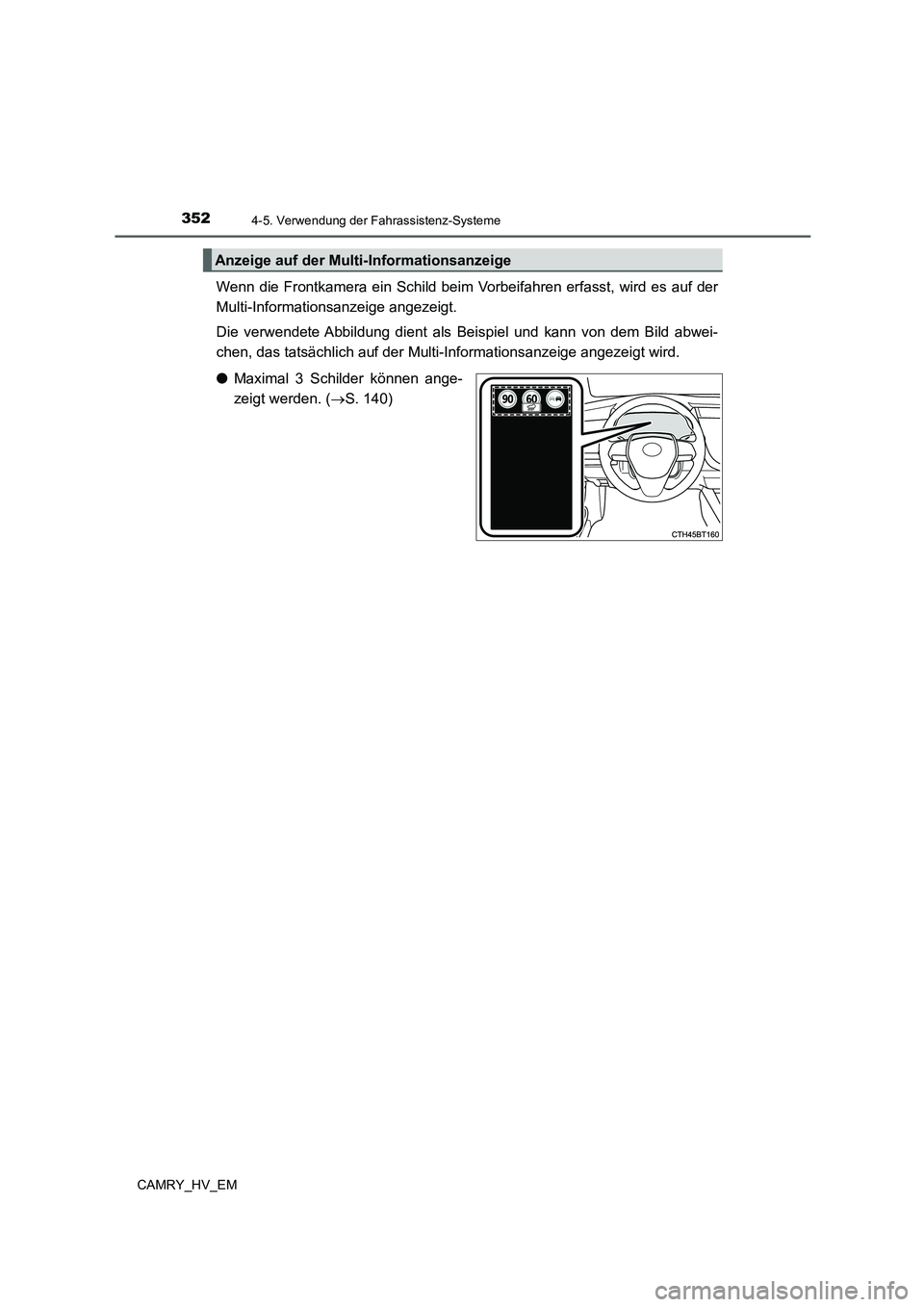

3524-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Wenn die Frontkamera ein Schild beim Vorbeifahren erfasst, wird es auf der
Multi-Informationsanzeige angezeigt.
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abwei-
chen, das tatsächlich auf der Multi-Informationsanzeige angezeigt wird.
●Maximal 3 Schilder können ange-
zeigt werden. (S. 140)
Anzeige auf der Multi-Informationsanzeige

3534-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder
und blinkender Schilder, werden erkannt.
Nichtamtliche (nicht mit dem Wiener Übereinkommen übereinstimmende) oder
kürzlich eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
*: Wenn die Fahrtrichtungsanzeige beim Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Erkannte Verkehrsschildtypen
Ty pMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbegren-
zung
Autobahn-Auffahrt/Abfahrt
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Gleichzeitig ange-
zeigt mit Geschwin-
digkeitsbegrenzung)
(Anzeigebeispiel)
Nässe
Regen
Glatteis
Auffahrt/Ausfahrt*
Zusatzzeichen exis-
tiert
(Inhalt nicht erkannt)
Anfang/Ende des Überholverbots
Alle aufgehoben
(Alle Beschränkungen aufgehoben. Rück-
kehr zu Standardverkehrsvorschriften.)

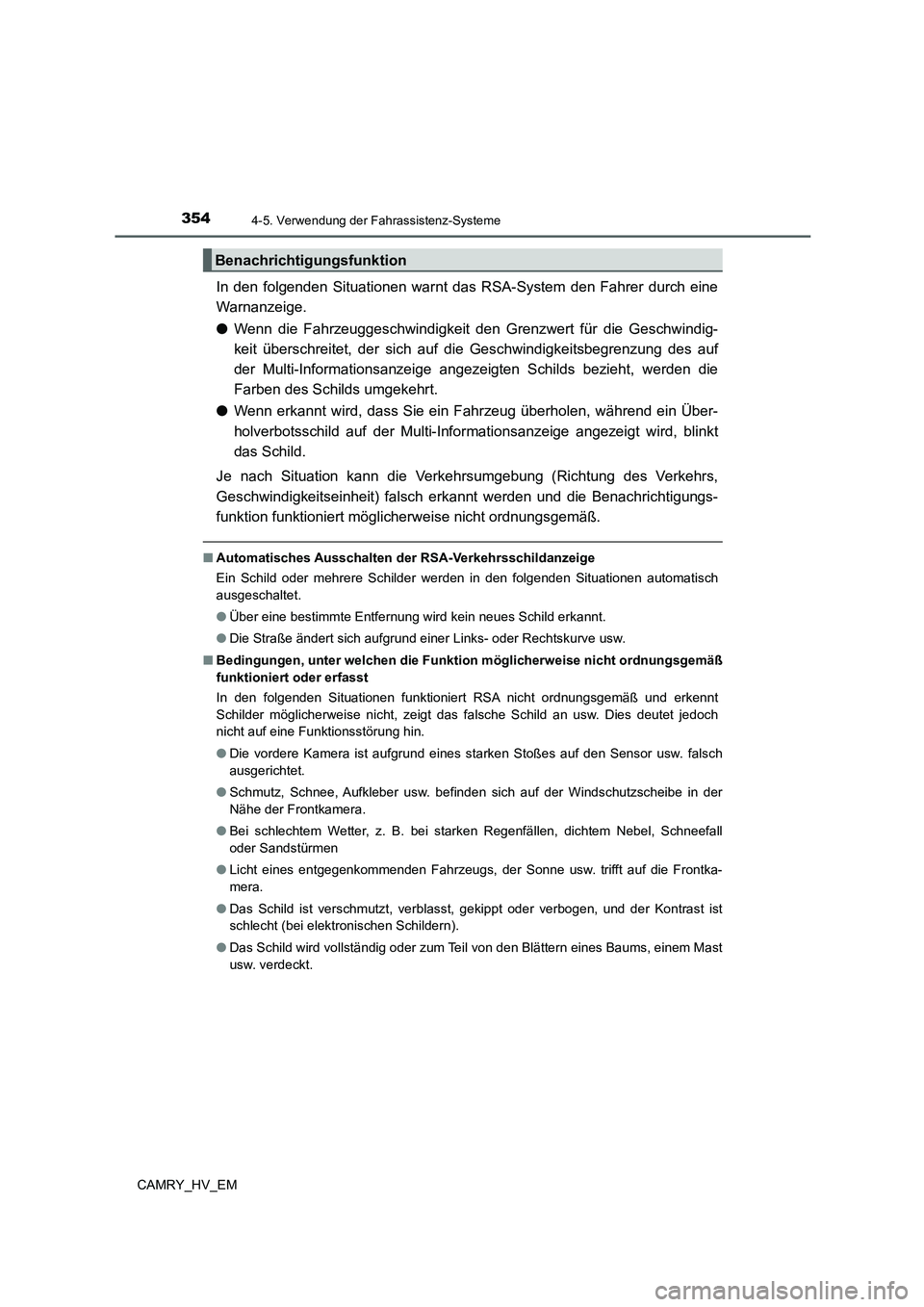

3544-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
In den folgenden Situationen warnt das RSA-System den Fahrer durch eine
Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit den Grenzwert für die Geschwindig-
keit überschreitet, der sich auf die Geschwindigkeitsbegrenzung des auf
der Multi-Informationsanzeige angezeigten Schilds bezieht, werden die
Farben des Schilds umgekehrt.
●Wenn erkannt wird, dass Sie ein Fahrzeug überholen, während ein Über-
holverbotsschild auf der Multi-Informationsanzeige angezeigt wird, blinkt
das Schild.
Je nach Situation kann die Verkehrsumgebung (Richtung des Verkehrs,
Geschwindigkeitseinheit) falsch erkannt werden und die Benachrichtigungs-
funktion funktioniert möglicherweise nicht ordnungsgemäß.
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in den folgenden Situationen automatisch
ausgeschaltet.
●Über eine bestimmte Entfernung wird kein neues Schild erkannt.
●Die Straße ändert sich aufgrund einer Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
●Die vordere Kamera ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe der Frontkamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf die Frontka-
mera.
●Das Schild ist verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast ist
schlecht (bei elektronischen Schildern).
●Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
Benachrichtigungsfunktion

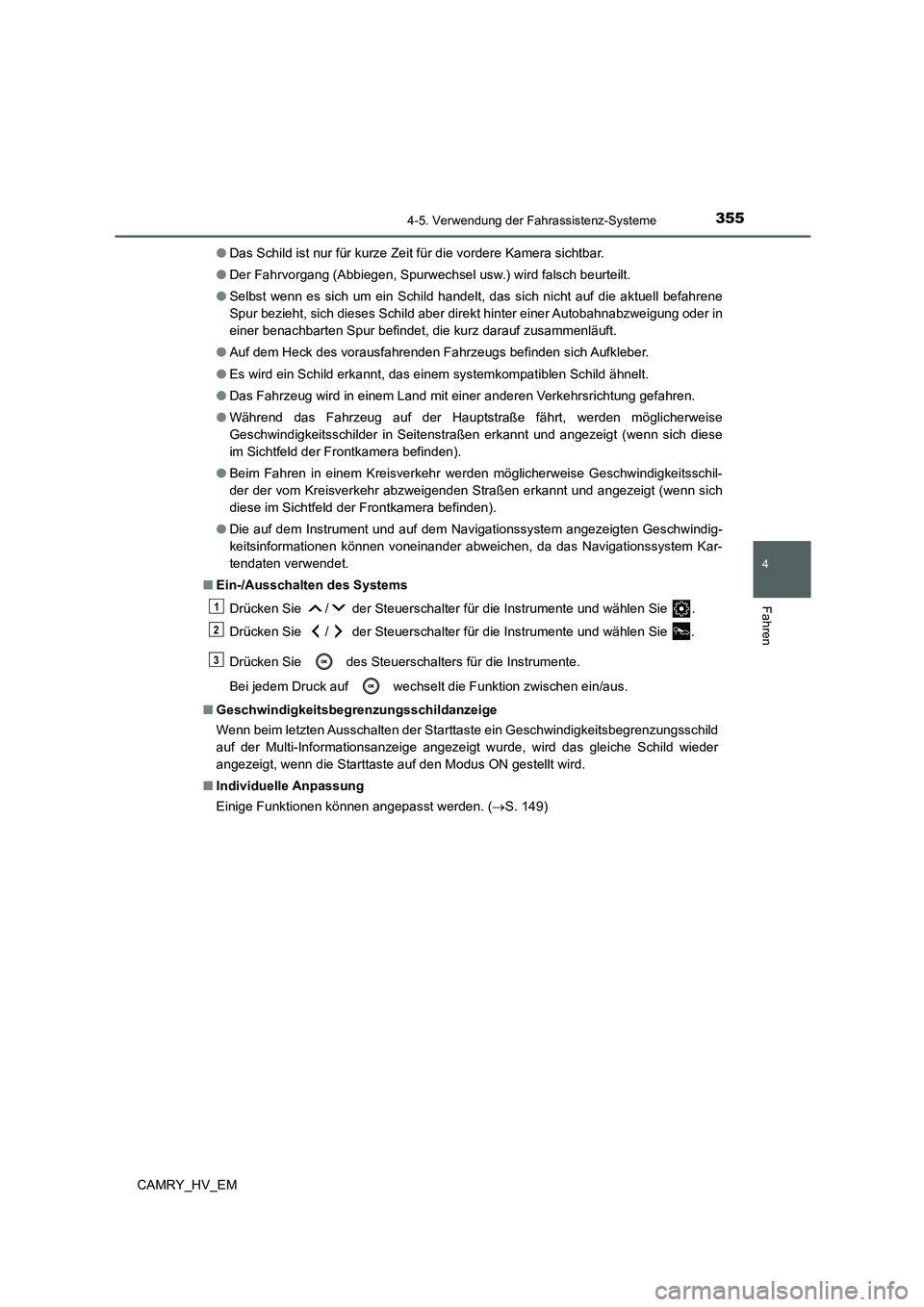

3554-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM●Das Schild ist nur für kurze Zeit für die vordere Kamera sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber direkt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
●Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
●Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld der Frontkamera befinden).
●Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld der Frontkamera befinden).
●Die auf dem Instrument und auf dem Navigationssystem angezeigten Geschwindig-
keitsinformationen können voneinander abweichen, da das Navigationssystem Kar-
tendaten verwendet.
■Ein-/Ausschalten des Systems
Drücken Sie / der Steuerschalter für die Instrumente und wählen Sie .
Drücken Sie / der Steuerschalter für die Instrumente und wählen Sie .
Drücken Sie des Steuerschalters für die Instrumente.
Bei jedem Druck auf wechselt die Funktion zwischen ein/aus.
■Geschwindigkeitsbegrenzungsschildanzeige
Wenn beim letzten Ausschalten der Starttaste ein Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige angezeigt wurde, wird das gleiche Schild wieder
angezeigt, wenn die Starttaste auf den Modus ON gestellt wird.
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (S. 149)
1
2
3

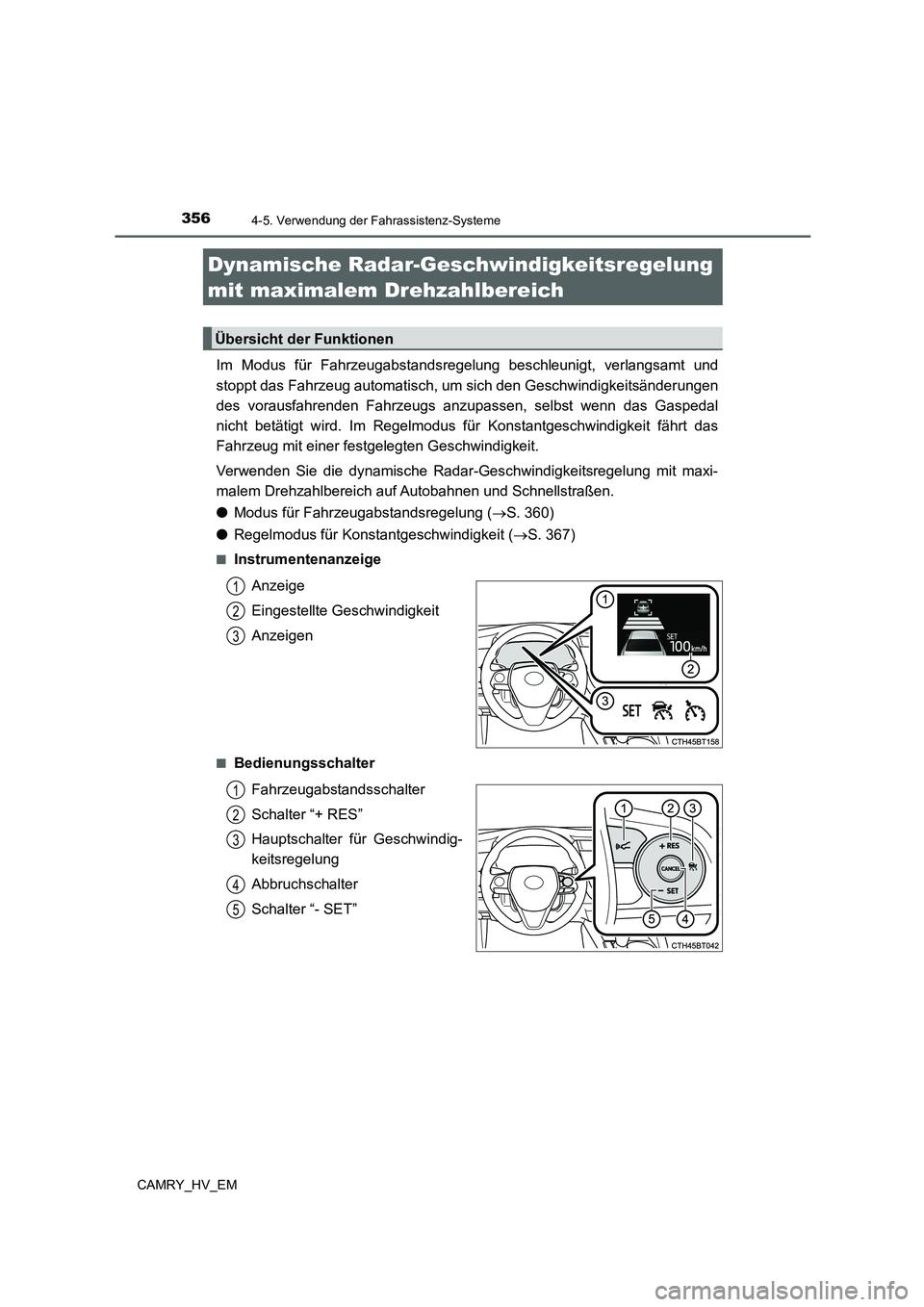

3564-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Im Modus für Fahrzeugabstandsregelung beschleunigt, verlangsamt und
stoppt das Fahrzeug automatisch, um sich den Geschwindigkeitsänderungen
des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das Gaspedal
nicht betätigt wird. Im Regelmodus für Konstantgeschwindigkeit fährt das
Fahrzeug mit einer festgelegten Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit maxi-
malem Drehzahlbereich auf Autobahnen und Schnellstraßen.
●Modus für Fahrzeugabstandsregelung (S. 360)
●Regelmodus für Konstantgeschwindigkeit (S. 367)
■Instrumentenanzeige
Anzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Fahrzeugabstandsschalter
Schalter “+ RES”
Hauptschalter für Geschwindig-
keitsregelung
Abbruchschalter
Schalter “- SET”
Dynamische Radar-Geschwindigkeitsregelung
mit maximalem Drehzahlbereich
Übersicht der Funktionen
1
2
3
1
2
3
4
5

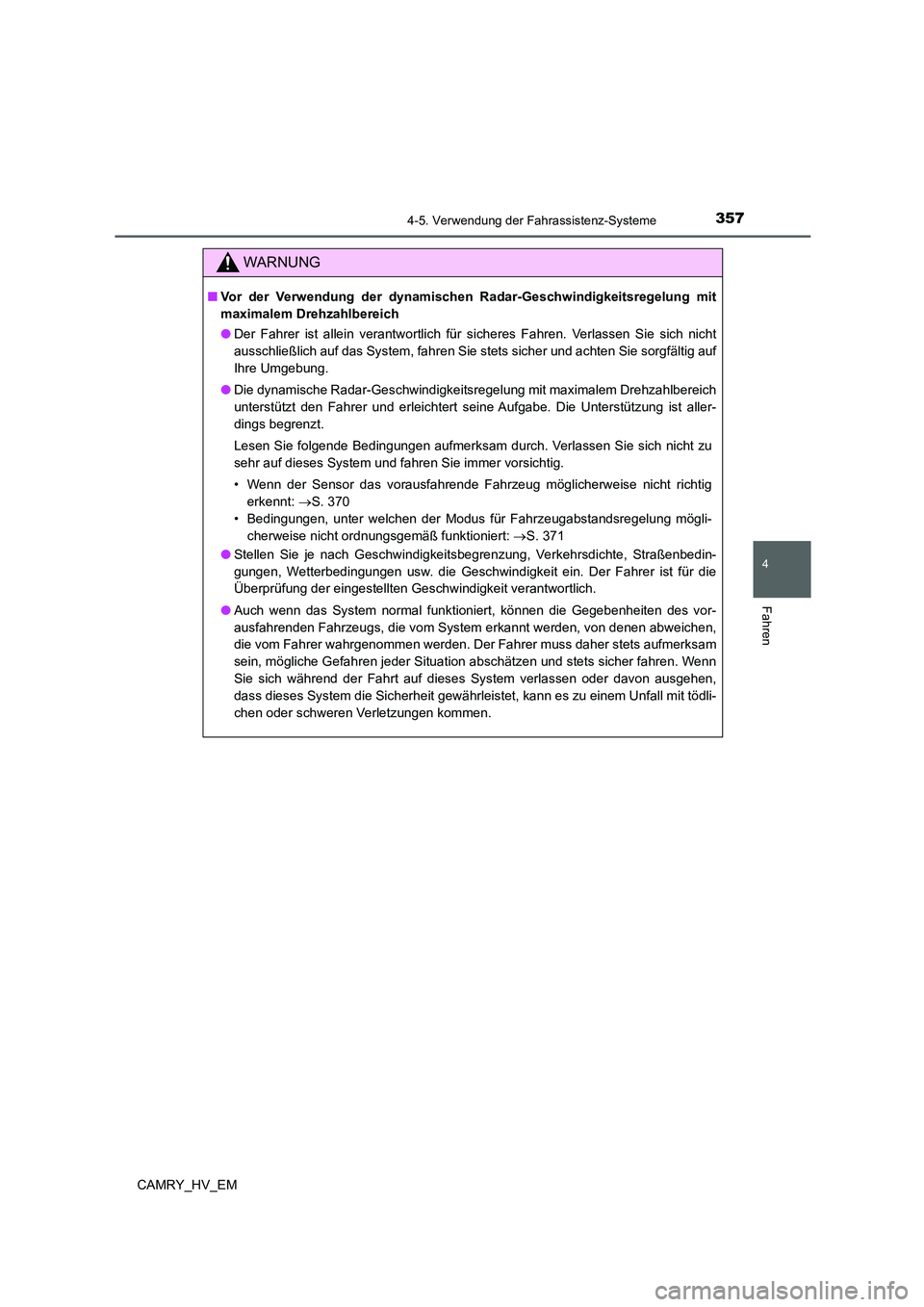

3574-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Vor der Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Verlassen Sie sich nicht
ausschließlich auf das System, fahren Sie stets sicher und achten Sie sorgfältig auf
Ihre Umgebung.
●Die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
unterstützt den Fahrer und erleichtert seine Aufgabe. Die Unterstützung ist aller-
dings begrenzt.
Lesen Sie folgende Bedingungen aufmerksam durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt: S. 370
• Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funktioniert: S. 371
●Stellen Sie je nach Geschwindigkeitsbegrenzung, Verkehrsdichte, Straßenbedin-
gungen, Wetterbedingungen usw. die Geschwindigkeit ein. Der Fahrer ist für die
Überprüfung der eingestellten Geschwindigkeit verantwortlich.
●Auch wenn das System normal funktioniert, können die Gegebenheiten des vor-
ausfahrenden Fahrzeugs, die vom System erkannt werden, von denen abweichen,
die vom Fahrer wahrgenommen werden. Der Fahrer muss daher stets aufmerksam
sein, mögliche Gefahren jeder Situation abschätzen und stets sicher fahren. Wenn
Sie sich während der Fahrt auf dieses System verlassen oder davon ausgehen,
dass dieses System die Sicherheit gewährleistet, kann es zu einem Unfall mit tödli-
chen oder schweren Verletzungen kommen.

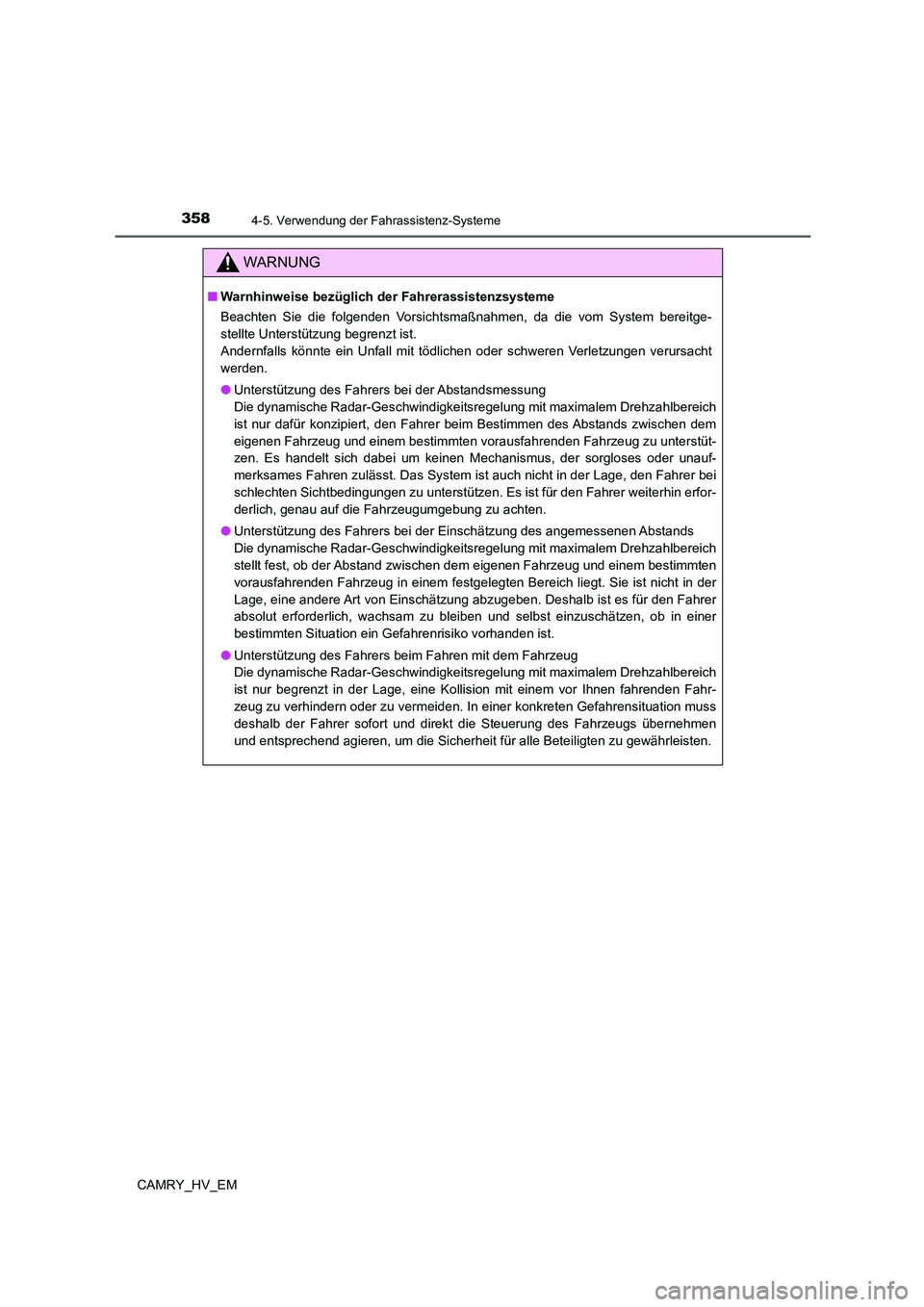

3584-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Warnhinweise bezüglich der Fahrerassistenzsysteme
Beachten Sie die folgenden Vorsichtsmaßnahmen, da die vom System bereitge-
stellte Unterstützung begrenzt ist.
Andernfalls könnte ein Unfall mit tödlichen oder schweren Verletzungen verursacht
werden.
●Unterstützung des Fahrers bei der Abstandsmessung
Die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
ist nur dafür konzipiert, den Fahrer beim Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und einem bestimmten vorausfahrenden Fahrzeug zu unterstüt-
zen. Es handelt sich dabei um keinen Mechanismus, der sorgloses oder unauf-
merksames Fahren zulässt. Das System ist auch nicht in der Lage, den Fahrer bei
schlechten Sichtbedingungen zu unterstützen. Es ist für den Fahrer weiterhin erfor-
derlich, genau auf die Fahrzeugumgebung zu achten.
●Unterstützung des Fahrers bei der Einschätzung des angemessenen Abstands
Die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
stellt fest, ob der Abstand zwischen dem eigenen Fahrzeug und einem bestimmten
vorausfahrenden Fahrzeug in einem festgelegten Bereich liegt. Sie ist nicht in der
Lage, eine andere Art von Einschätzung abzugeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben und selbst einzuschätzen, ob in einer
bestimmten Situation ein Gefahrenrisiko vorhanden ist.
●Unterstützung des Fahrers beim Fahren mit dem Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
ist nur begrenzt in der Lage, eine Kollision mit einem vor Ihnen fahrenden Fahr-
zeug zu verhindern oder zu vermeiden. In einer konkreten Gefahrensituation muss
deshalb der Fahrer sofort und direkt die Steuerung des Fahrzeugs übernehmen
und entsprechend agieren, um die Sicherheit für alle Beteiligten zu gewährleisten.

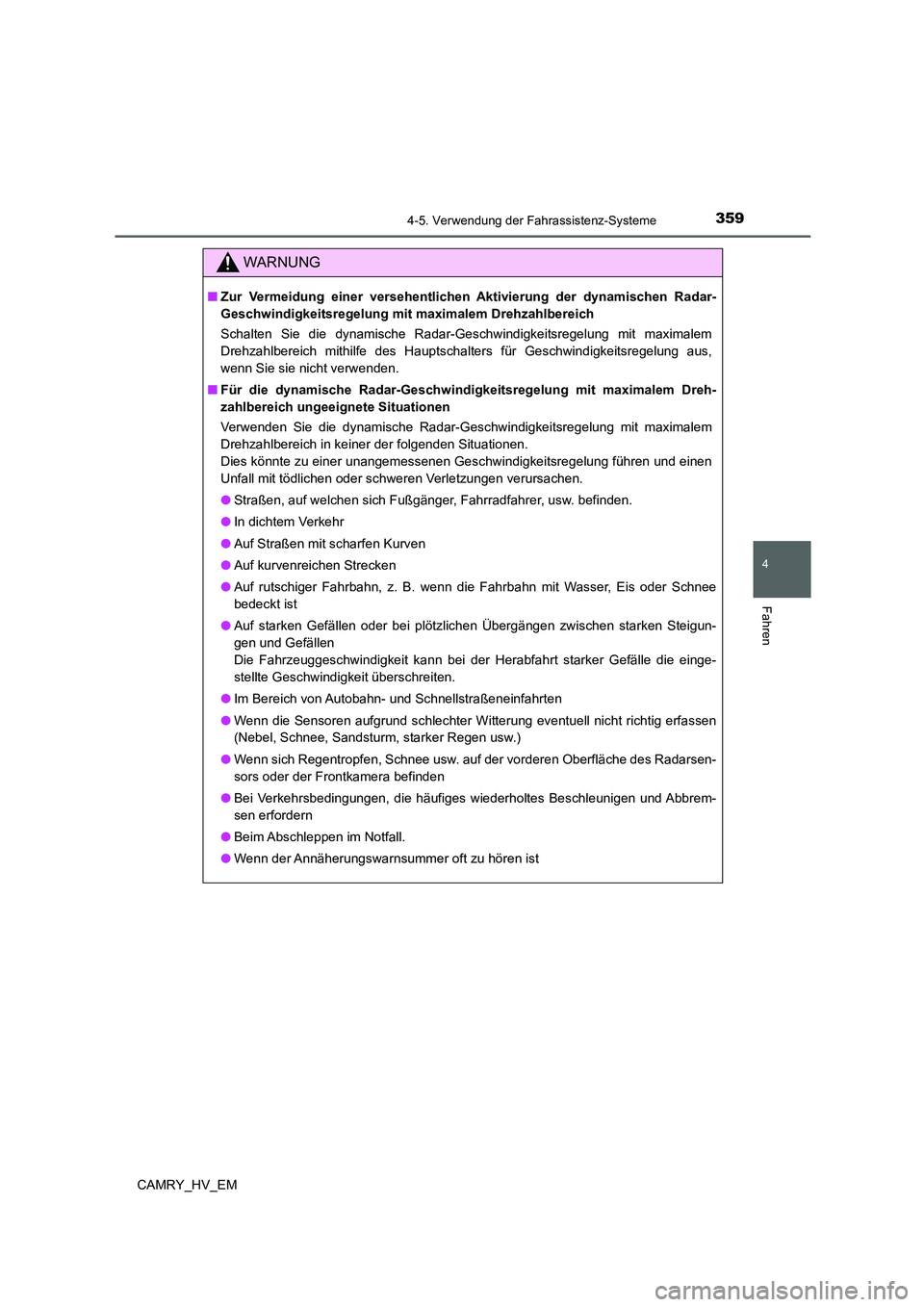

3594-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Zur Vermeidung einer versehentlichen Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung mit maximalem Drehzahlbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich mithilfe des Hauptschalters für Geschwindigkeitsregelung aus,
wenn Sie sie nicht verwenden.
■Für die dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich ungeeignete Situationen
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich in keiner der folgenden Situationen.
Dies könnte zu einer unangemessenen Geschwindigkeitsregelung führen und einen
Unfall mit tödlichen oder schweren Verletzungen verursachen.
●Straßen, auf welchen sich Fußgänger, Fahrradfahrer, usw. befinden.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Auf starken Gefällen oder bei plötzlichen Übergängen zwischen starken Steigun-
gen und Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
●Im Bereich von Autobahn- und Schnellstraßeneinfahrten
●Wenn die Sensoren aufgrund schlechter Witterung eventuell nicht richtig erfassen
(Nebel, Schnee, Sandsturm, starker Regen usw.)
●Wenn sich Regentropfen, Schnee usw. auf der vorderen Oberfläche des Radarsen-
sors oder der Frontkamera befinden
●Bei Verkehrsbedingungen, die häufiges wiederholtes Beschleunigen und Abbrem-
sen erfordern
●Beim Abschleppen im Notfall.
●Wenn der Annäherungswarnsummer oft zu hören ist

3604-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

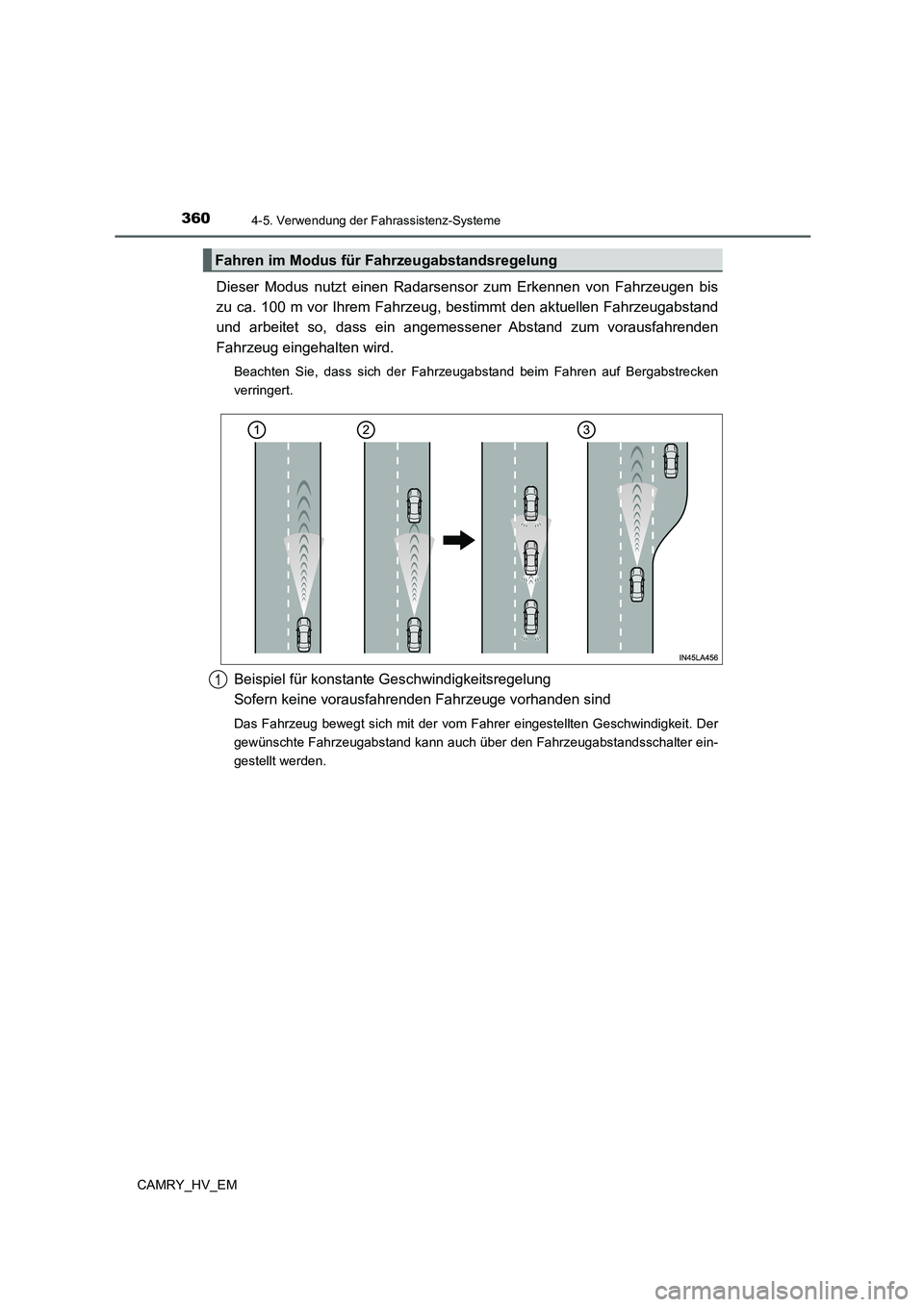

Dieser Modus nutzt einen Radarsensor zum Erkennen von Fahrzeugen bis
zu ca. 100 m vor Ihrem Fahrzeug, bestimmt den aktuellen Fahrzeugabstand
und arbeitet so, dass ein angemessener Abstand zum vorausfahrenden
Fahrzeug eingehalten wird.
Beachten Sie, dass sich der Fahrzeugabstand beim Fahren auf Bergabstrecken
verringert.
Beispiel für konstante Geschwindigkeitsregelung
Sofern keine vorausfahrenden Fahrzeuge vorhanden sind
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeugabstand kann auch über den Fahrzeugabstandsschalter ein-
gestellt werden.
Fahren im Modus für Fahrzeugabstandsregelung
1
