TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

1312. Instrumentenpaneel
CAMRY_HV_EE
2

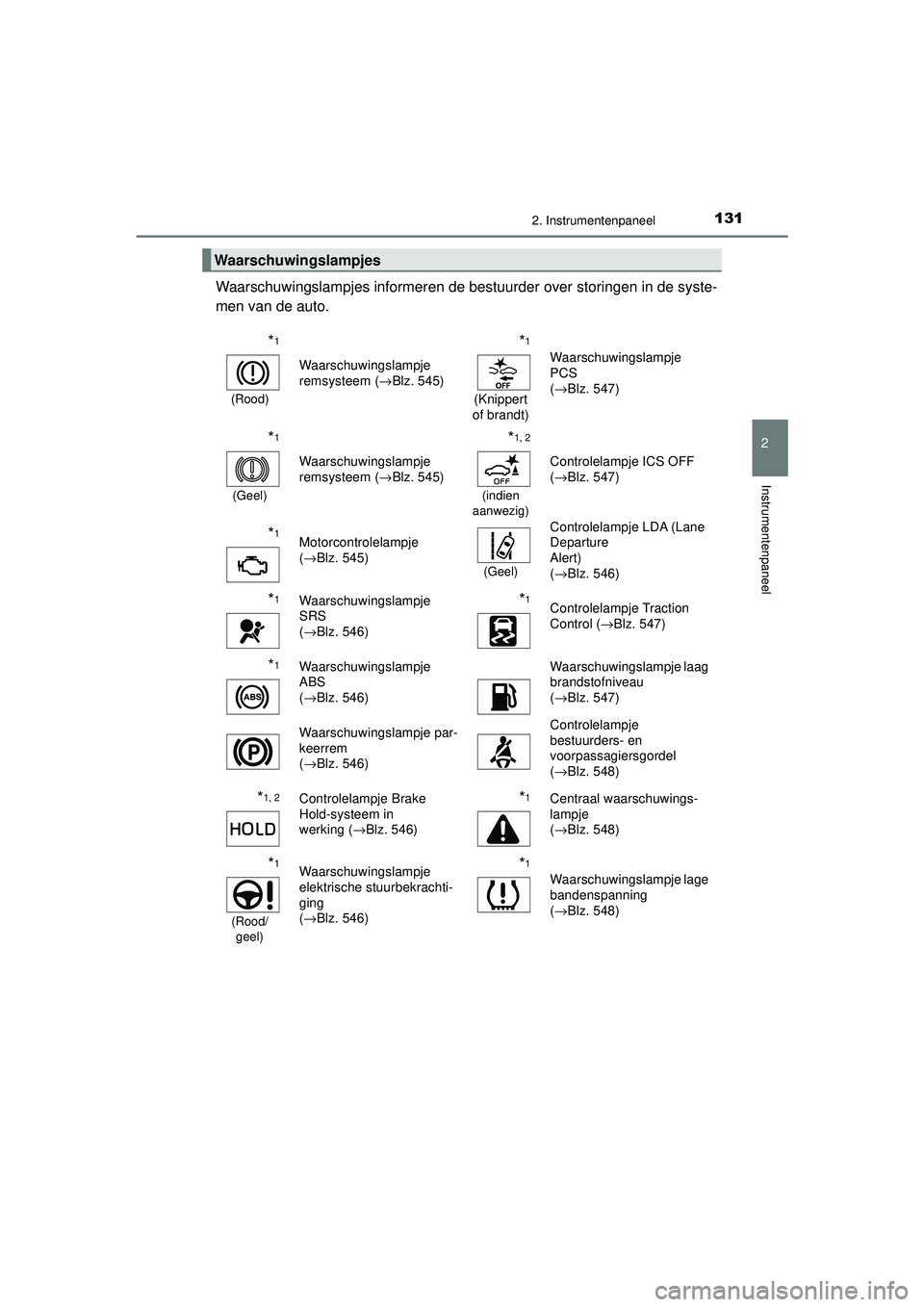

Instrumentenpaneel
Waarschuwingslampjes informeren de bestuurder over storingen in de syste-
men van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem (→Blz. 545)
*1
(Knippert
of brandt)
Waarschuwingslampje
PCS
(→ Blz. 547)
*1
(Geel)
Waarschuwingslampje
remsysteem ( →Blz. 545)
*1, 2
(indien
aanwezig)
Controlelampje ICS OFF
(→ Blz. 547)
*1Motorcontrolelampje
(→Blz. 545)
(Geel)
Controlelampje LDA (Lane
Departure
Alert)
(→Blz. 546)
*1Waarschuwingslampje
SRS
(→Blz. 546)*1Controlelampje Traction
Control ( →Blz. 547)
*1Waarschuwingslampje
ABS
(→ Blz. 546)Waarschuwingslampje laag
brandstofniveau
(→Blz. 547)
Waarschuwingslampje par-
keerrem
(→ Blz. 546)
Controlelampje
bestuurders- en
voorpassagiersgordel
(→Blz. 548)
*1, 2Controlelampje Brake
Hold-systeem in
werking ( →Blz. 546)*1Centraal waarschuwings-
lampje
(→ Blz. 548)
*1
(Rood/
geel)
Waarschuwingslampje
elektrische stuurbekrachti-
ging
(→ Blz. 546)*1
Waarschuwingslampje lage
bandenspanning
(→Blz. 548)
CAMRY_HV_OM_Europe_OM33F82E.book Page 131 Friday, August 14, 2020 9:43 AM

1322. Instrumentenpaneel
CAMRY_HV_EE

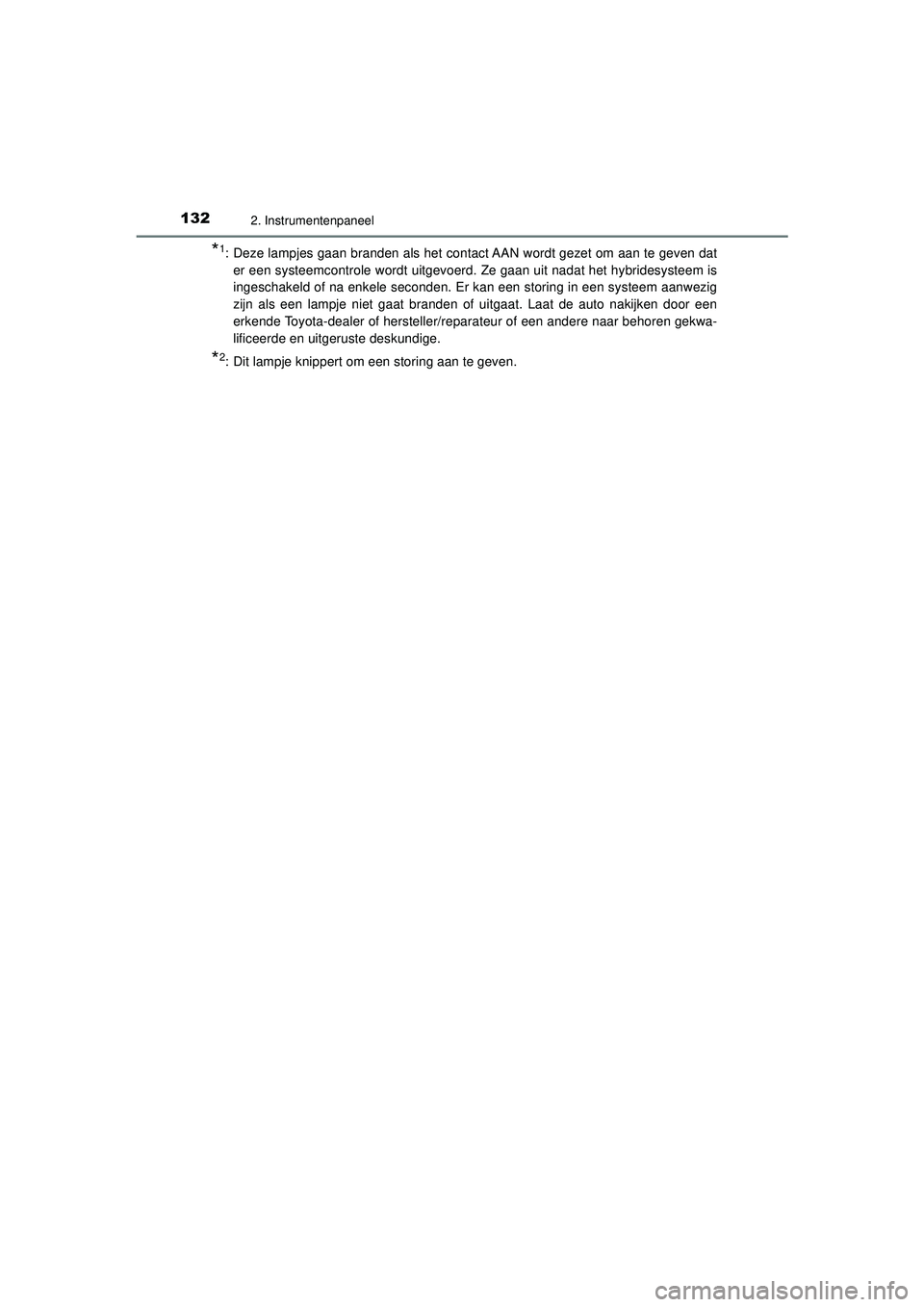

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Dit lampje knippert om een storing aan te geven.
CAMRY_HV_OM_Europe_OM33F82E.book Page 132 Friday, August 14, 2020 9:43 AM

1332. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

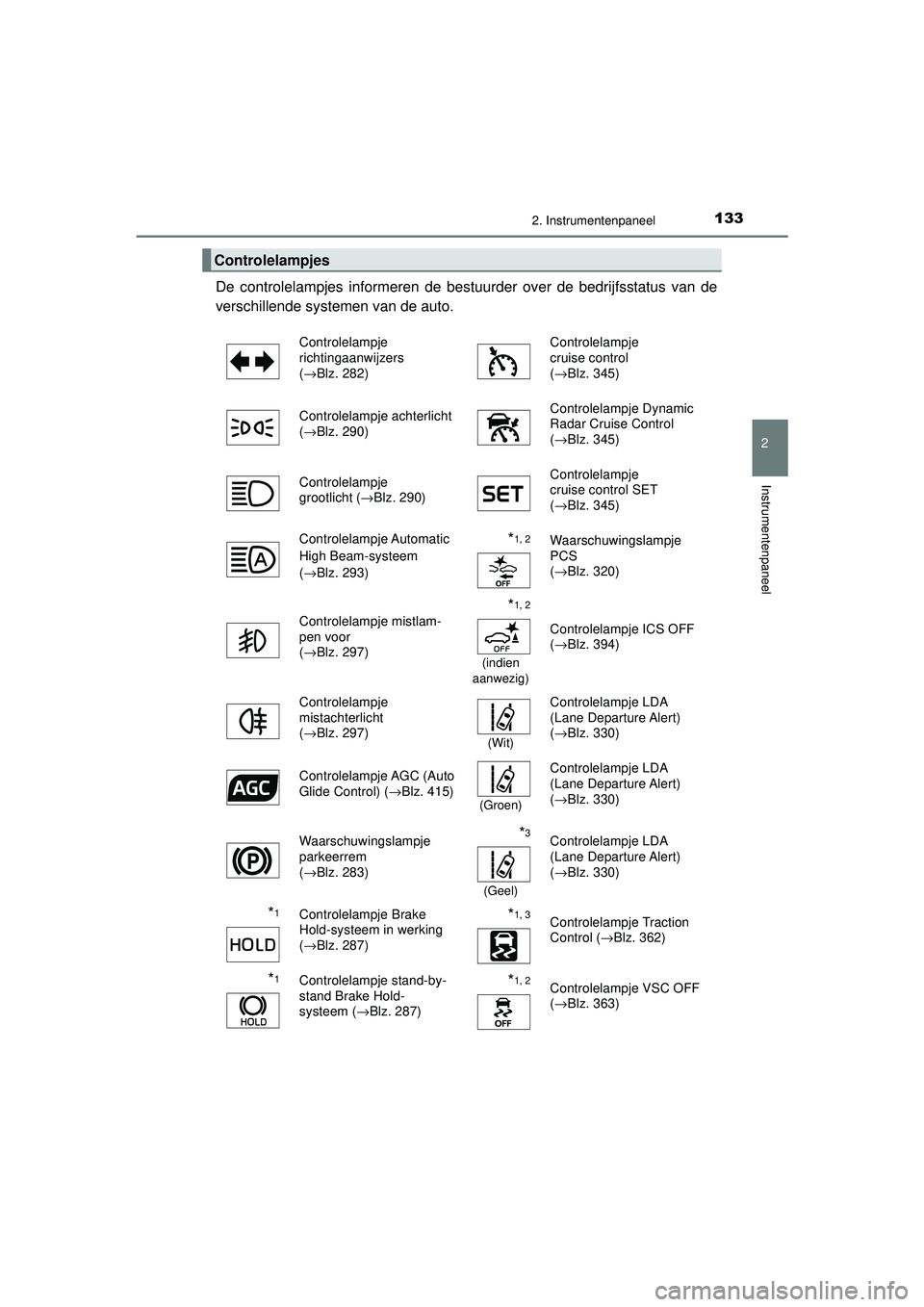

De controlelampjes informeren de bestuurder over de bedrijfsstatus van de
verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 282) Controlelampje
cruise control
(→
Blz. 345)
Controlelampje achterlicht
(→ Blz. 290) Controlelampje Dynamic
Radar Cruise Control
(→
Blz. 345)
Controlelampje
grootlicht ( →Blz. 290) Controlelampje
cruise control SET
(→
Blz. 345)
Controlelampje Automatic
High Beam-systeem
(→ Blz. 293)
*1, 2Waarschuwingslampje
PCS
(→Blz. 320)
Controlelampje mistlam-
pen voor
(→ Blz. 297)
*1, 2
(indien
aanwezig)
Controlelampje ICS OFF
(→ Blz. 394)
Controlelampje
mistachterlicht
(→ Blz. 297)
(Wit)
Controlelampje LDA
(Lane Departure Alert)
(→Blz. 330)
Controlelampje AGC (Auto
Glide Control) ( →Blz. 415)
(Groen)
Controlelampje LDA
(Lane Departure Alert)
(→ Blz. 330)
Waarschuwingslampje
parkeerrem
(→Blz. 283)*3
(Geel)
Controlelampje LDA
(Lane Departure Alert)
(→Blz. 330)
*1Controlelampje Brake
Hold-systeem in werking
(→Blz. 287)*1, 3Controlelampje Traction
Control ( →Blz. 362)
*1Controlelampje stand-by-
stand Brake Hold-
systeem ( →Blz. 287)*1, 2Controlelampje VSC OFF
(→ Blz. 363)
CAMRY_HV_OM_Europe_OM33F82E.book Page 133 Friday, August 14, 2020 9:43 AM

1342. Instrumentenpaneel
CAMRY_HV_EE
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Dit lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knipperen en blijft daarna branden.
(indien
aanwezig)
Controlelampje BSM
(→ Blz. 368) Controlelampje SPORT
(→
Blz. 414)
(indien
aanwezig)
Controlelampje RCTA
(→ Blz. 368) Controlelampje
ECO MODE
(→
Blz. 414)
*6, 7
(indien
aanwezig)
BSM-indicatoren
(Blind Spot Monitor) in de
buitenspiegels
(→ Blz. 368) Controlelampje READY
(→
Blz. 268)
*1, 4
(indien
aanwezig)
(type A)
Controlelampje
PASSENGER AIRBAG
(→ Blz. 55) EV-controlelampje
(→
Blz. 103)
*1, 4
(indien
aanwezig)
(type B)
Controlelampje
PASSENGER AIRBAG
(→ Blz. 55) Controlelampje EV MODE
(→
Blz. 274)
*4Controlelampje
antidiefstalsysteem
(→Blz. 112, 125)*5Controlelampje
lage buitentemperatuur
(→Blz. 136)
Controlelampje Toyota
Parking Assist-sensor
(→ Blz. 386)
CAMRY_HV_OM_Europe_OM33F82E.book Page 134 Friday, August 14, 2020 9:43 AM

1352. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
*6: Deze controlelampjes gaan branden in de volgende situaties om aan te geven datde zelftest van het systeem wordt uitgevoerd:
• Wanneer de BSM-functie of RCTA is ingeschakeld en het contact AAN wordt gezet.
• Wanneer het contact AAN staat en de BSM-functie wordt ingeschakeld.
• Wanneer het contact AAN staat en de RCTA wordt ingeschakeld. (Er klinkt op dat moment ook een zoemer.)
De controlelampjes gaan na enkele seconden uit. Als de controlelampjes niet
gaan branden of uitgaan, of als er geen zoemer klinkt als de RCTA wordt inge-
schakeld, is er mogelijk een storing aanwezig in het systeem. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*7: Dit lampje gaat branden in de buitenspiegels.
WAARSCHUWING
■Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ontstaan. Laat, als dit gebeurt, de auto onmiddel-
lijk nakijken door een erkende Toyota-deale r of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33F82E.book Page 135 Friday, August 14, 2020 9:43 AM

1362. Instrumentenpaneel

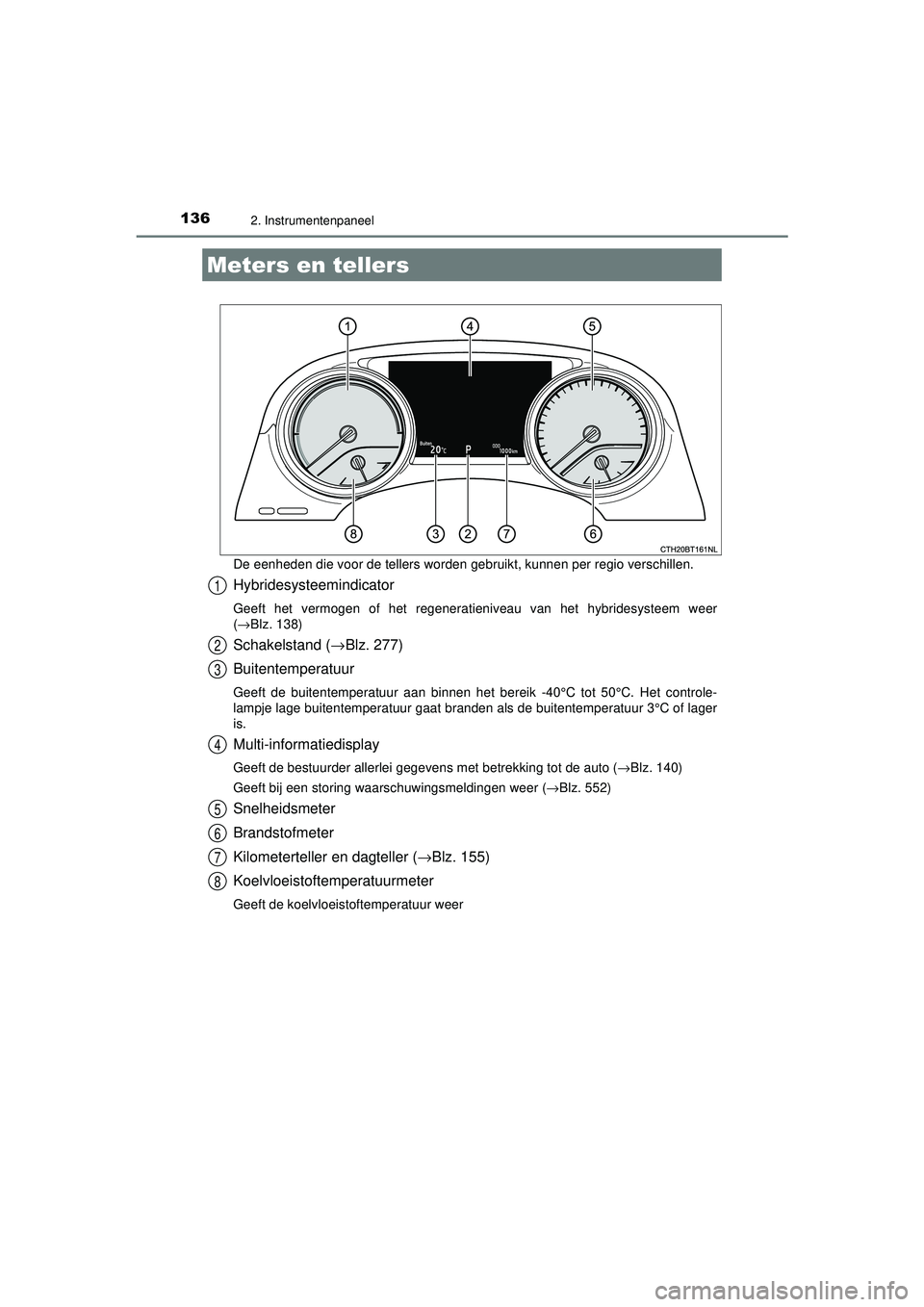

CAMRY_HV_EEDe eenheden die voor de tellers worden
gebruikt, kunnen per regio verschillen.
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem weer
(→ Blz. 138)
Schakelstand ( →Blz. 277)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat branden als de buitentemperatuur 3°C of lager
is.
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto ( →Blz. 140)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 552)
Snelheidsmeter
Brandstofmeter
Kilometerteller en dagteller ( →Blz. 155)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers
1
2
3
4
5
6
7
8
CAMRY_HV_OM_Europe_OM33F82E.book Page 136 Friday, August 14, 2020 9:43 AM

1372. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel

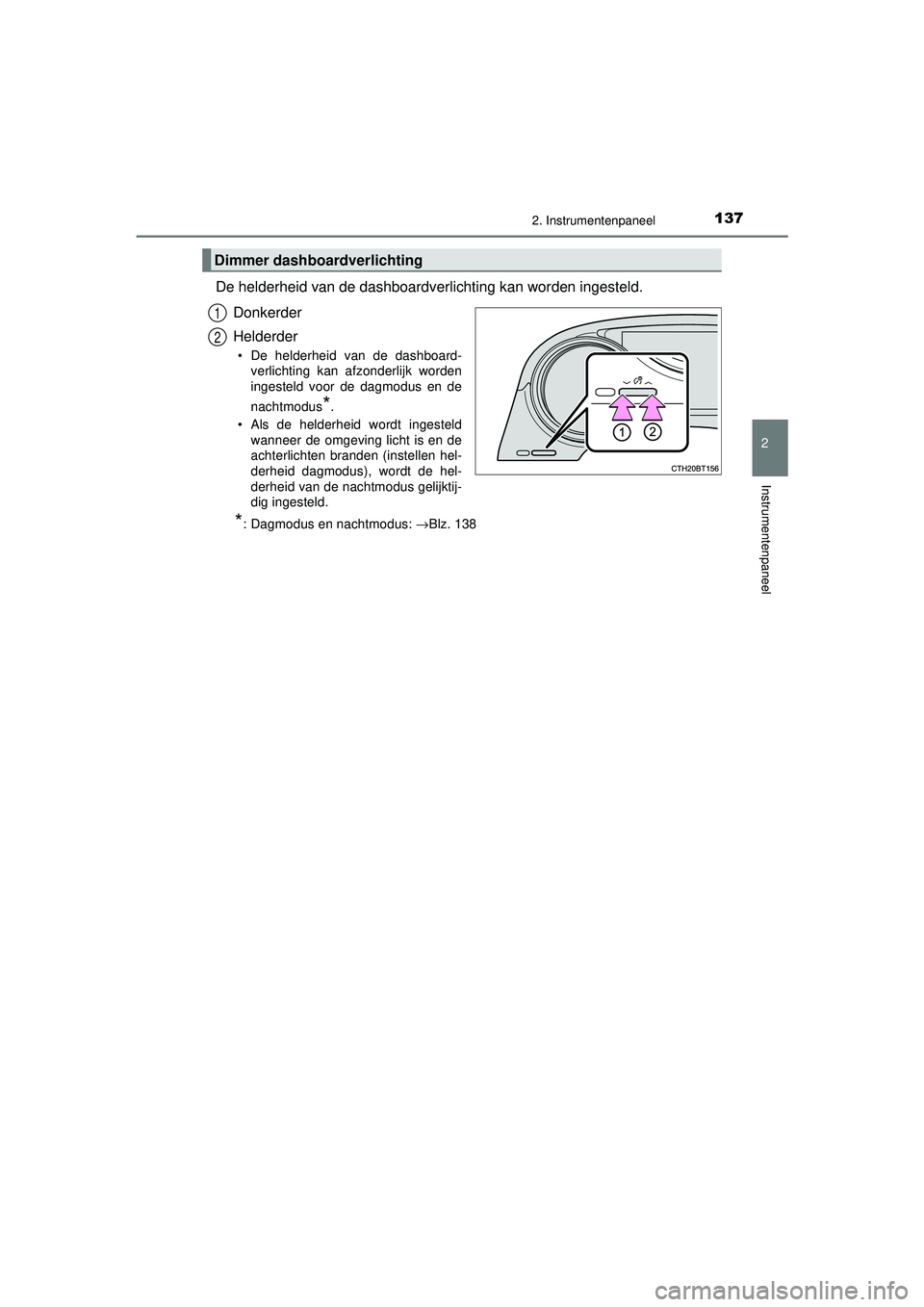

De helderheid van de dashboardverlichting kan worden ingesteld.Donkerder
Helderder
• De helderheid van de dashboard-verlichting kan afzonderlijk worden
ingesteld voor de dagmodus en de
nachtmodus
*.
• Als de helderheid wordt ingesteld wanneer de omgeving licht is en de
achterlichten branden (instellen hel-
derheid dagmodus), wordt de hel-
derheid van de nachtmodus gelijktij-
dig ingesteld.
*: Dagmodus en nachtmodus: →Blz. 138
Dimmer dashboardverlichting
1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 137 Friday, August 14, 2020 9:43 AM

1382. Instrumentenpaneel
CAMRY_HV_EE

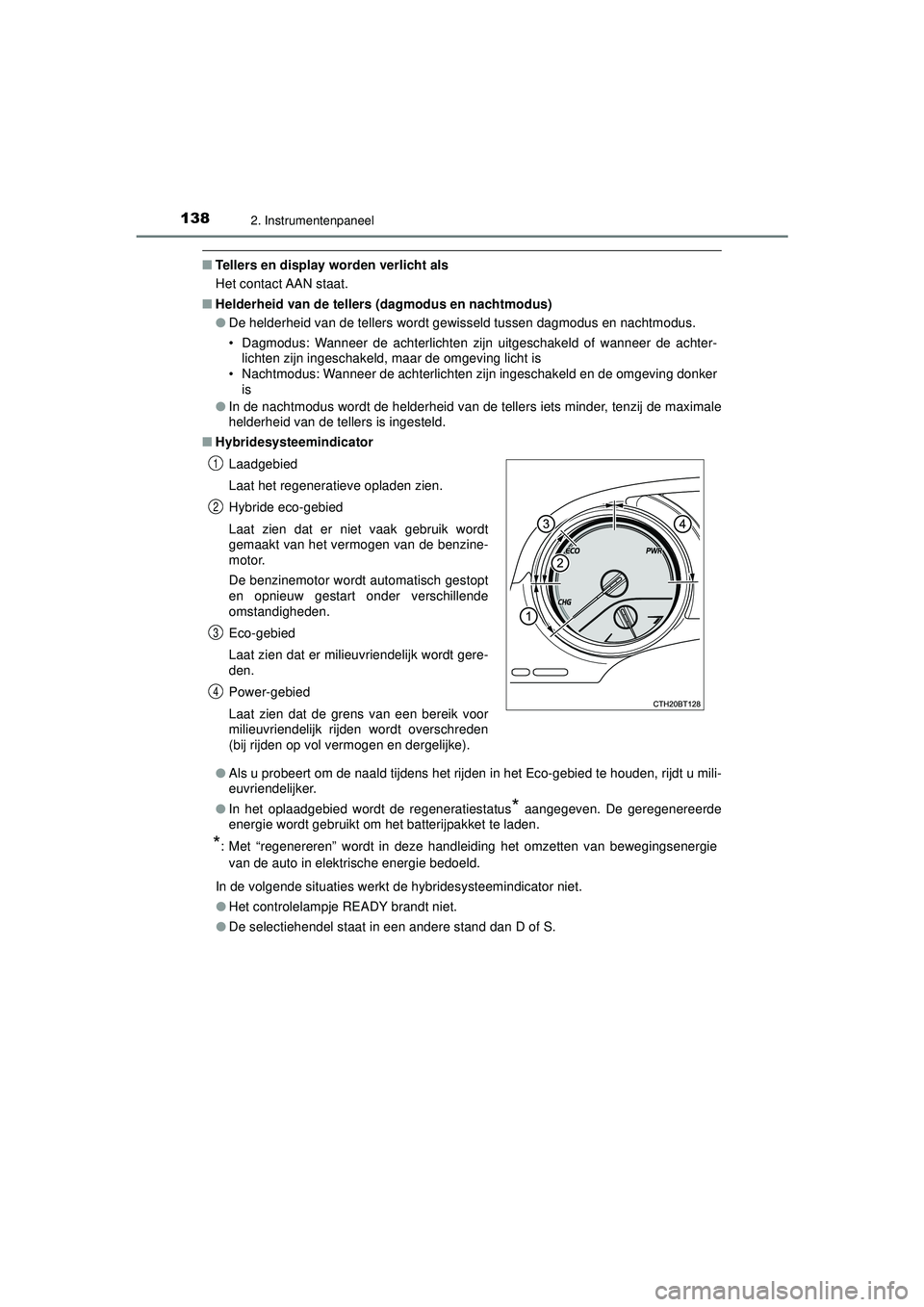

■Tellers en display worden verlicht als
Het contact AAN staat.
■ Helderheid van de tellers (dagmodus en nachtmodus)
●De helderheid van de tellers wordt gewisseld tussen dagmodus en nachtmodus.
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld of wanneer de achter-
lichten zijn ingeschakeld, maar de omgeving licht is
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld en de omgeving donker is
● In de nachtmodus wordt de helderheid van de tellers iets minder, tenzij de maximale
helderheid van de tellers is ingesteld.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden, rijdt u mili-
euvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregenereerde
energie wordt gebruikt om het batterijpakket te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
In de volgende situaties werkt de hybridesysteemindicator niet.
● Het controlelampje READY brandt niet.
● De selectiehendel staat in een andere stand dan D of S. Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
1
2
3
4
CAMRY_HV_OM_Europe_OM33F82E.book Page 138 Friday, August 14, 2020 9:43 AM

1392. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■ Weergave buitentemperatuur
Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd:
●Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 25 km/h)
● Wanneer de buitentemperatuur plotseling verand ert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
● Wanneer − − of E wordt weergegeven, zit er mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat, kan
de motor oververhit zijn. Breng in dat geval de auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
( → Blz. 602)
CAMRY_HV_OM_Europe_OM33F82E.book Page 139 Friday, August 14, 2020 9:43 AM

1402. Instrumentenpaneel
CAMRY_HV_EE

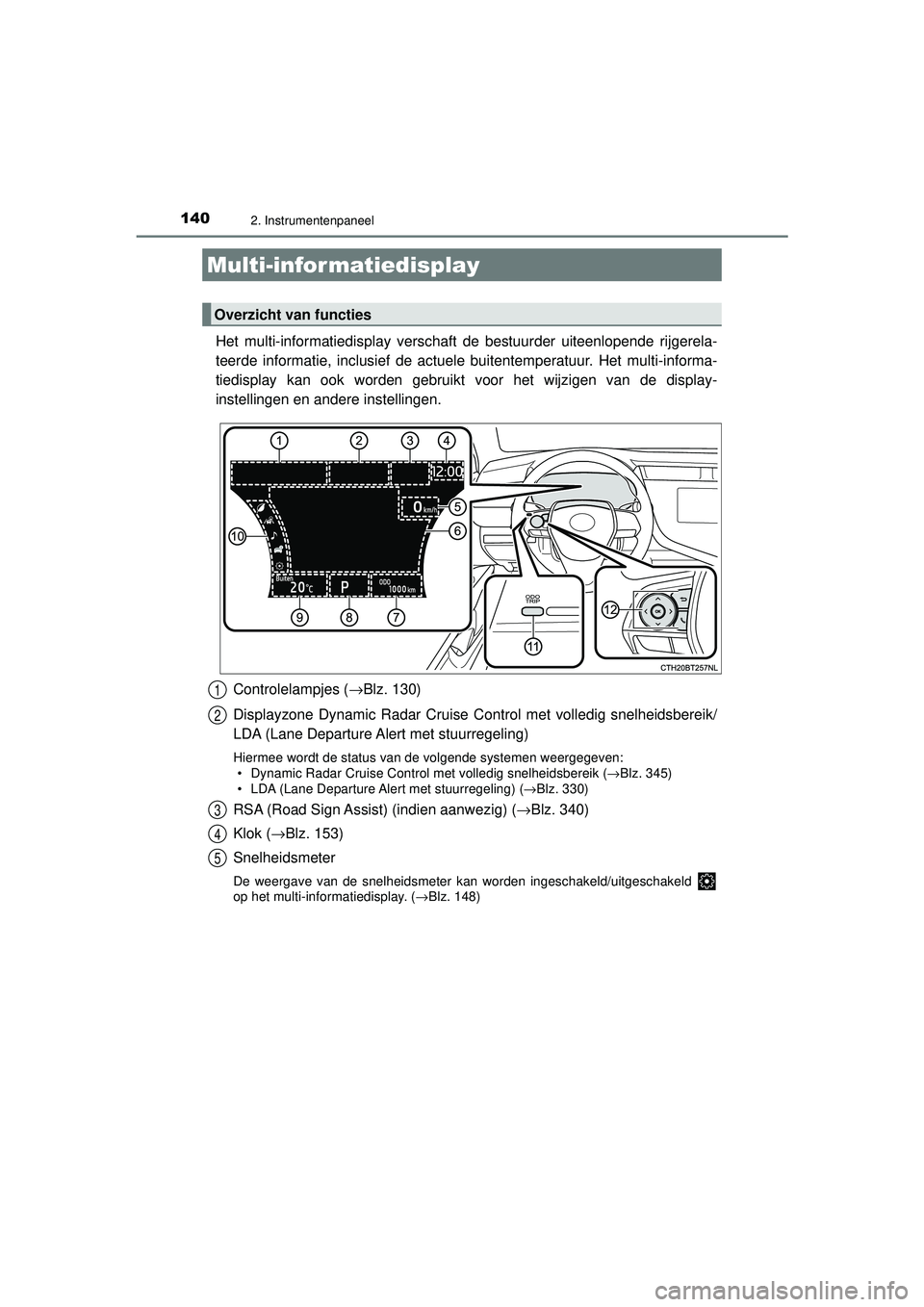

Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rijgerela-
teerde informatie, inclusief de actuele buitentemperatuur. Het multi-informa-
tiedisplay kan ook worden gebruikt voor het wijzigen van de display-
instellingen en andere instellingen.Controlelampjes ( →Blz. 130)
Displayzone Dynamic Radar Cruise Control met volledig snelheidsbereik/
LDA (Lane Departure Alert met stuurregeling)
Hiermee wordt de status van de volgende systemen weergegeven: • Dynamic Radar Cruise Control met volledig snelheidsbereik ( →Blz. 345)
• LDA (Lane Departure Al ert met stuurregeling) (→Blz. 330)
RSA (Road Sign Assist ) (indien aanwezig) (→Blz. 340)
Klok ( →Blz. 153)
Snelheidsmeter
De weergave van de snelheidsmeter kan worden ingeschakeld/uitgeschakeld
op het multi-informatiedisplay. ( →Blz. 148)
Multi-infor matiedisplay
Overzicht van functies
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33F82E.book Page 140 Friday, August 14, 2020 9:43 AM
