5617-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

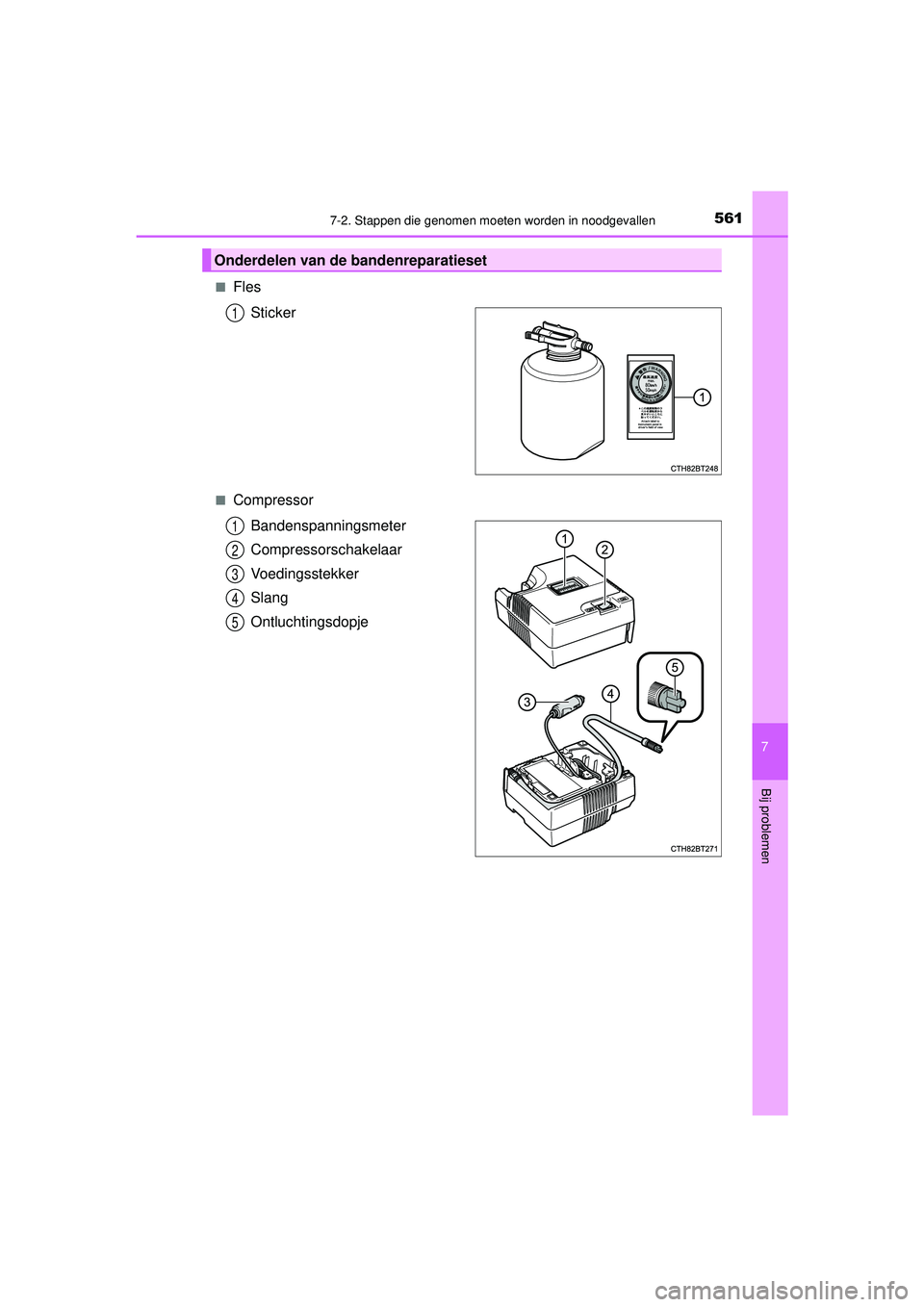

■FlesSticker
■CompressorBandenspanningsmeter
Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
Onderdelen van de bandenreparatieset
1
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33F82E.book Page 561 Friday, August 14, 2020 9:43 AM

5627-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

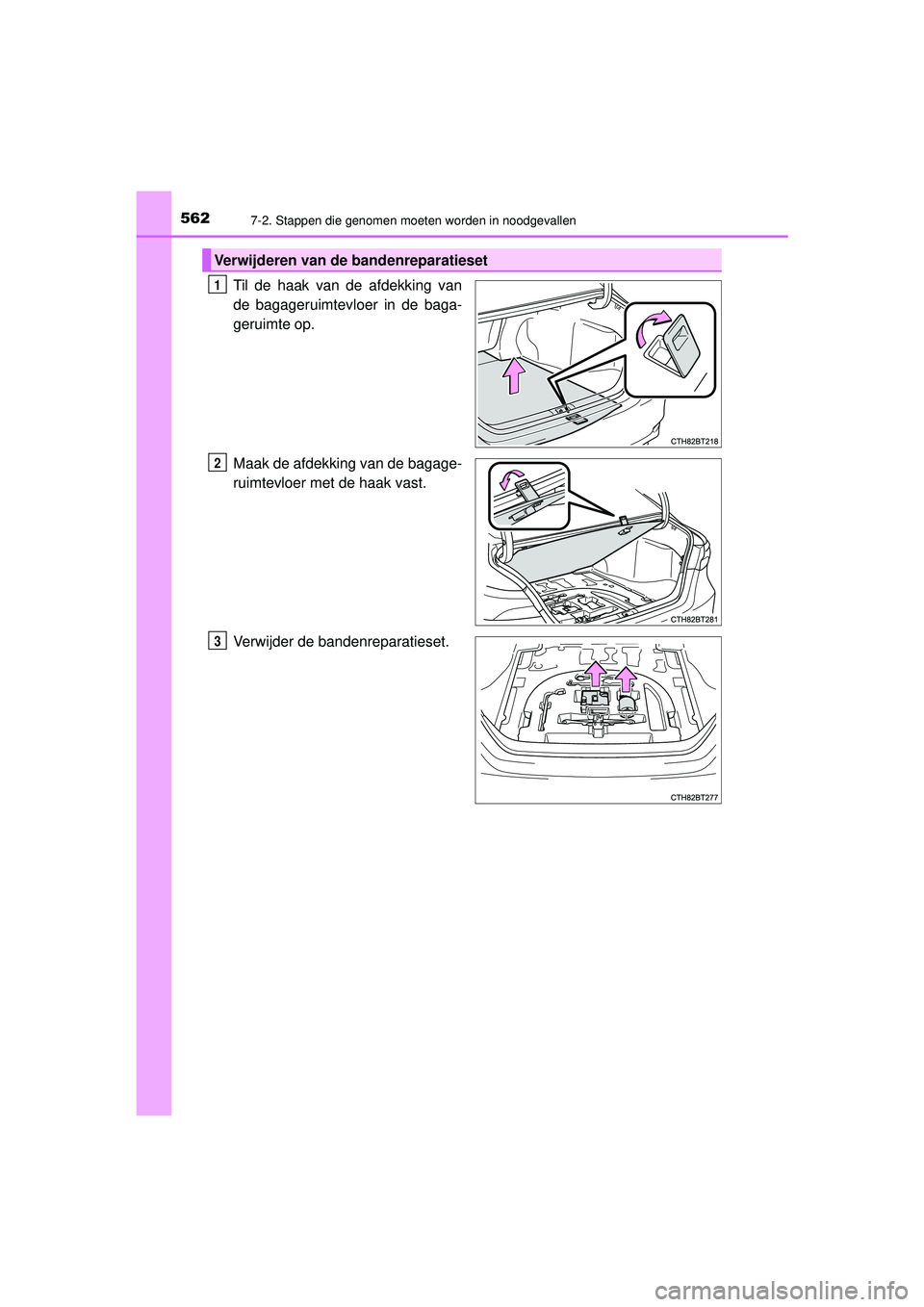

Til de haak van de afdekking van
de bagageruimtevloer in de baga-
geruimte op.
Maak de afdekking van de bagage-
ruimtevloer met de haak vast.
Verwijder de bandenreparatieset.
Verwijderen van de bandenreparatieset
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 562 Friday, August 14, 2020 9:43 AM

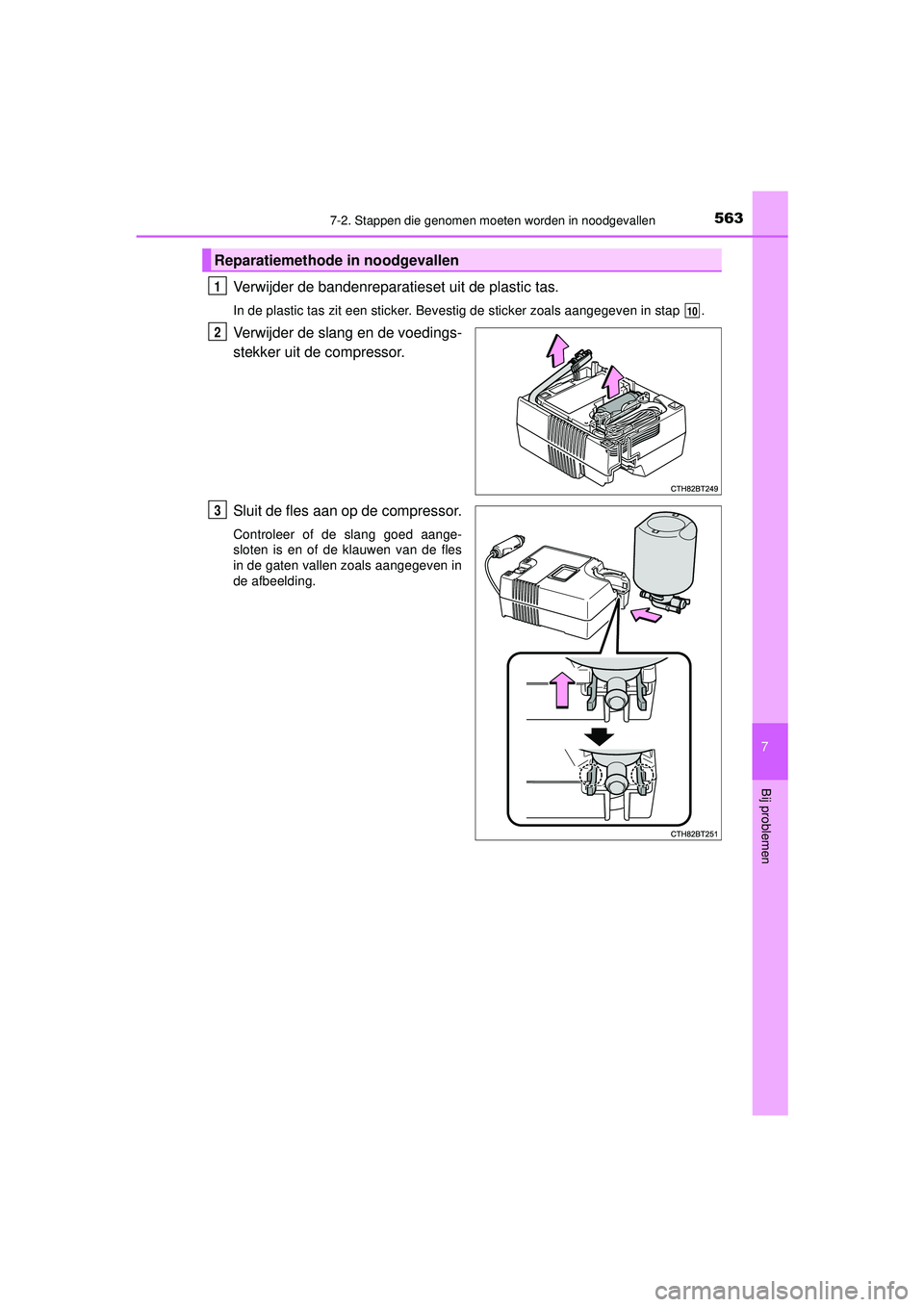

5637-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Verwijder de bandenreparatieset uit de plastic tas.
In de plastic tas zit een sticker. Bevestig de sticker zoals aangegeven in stap .
Verwijder de slang en de voedings-
stekker uit de compressor.
Sluit de fles aan op de compressor.
Controleer of de slang goed aange-
sloten is en of de klauwen van de fles
in de gaten vallen zoals aangegeven in
de afbeelding.
Reparatiemethode in noodgevallen
1
10
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 563 Friday, August 14, 2020 9:43 AM

5647-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

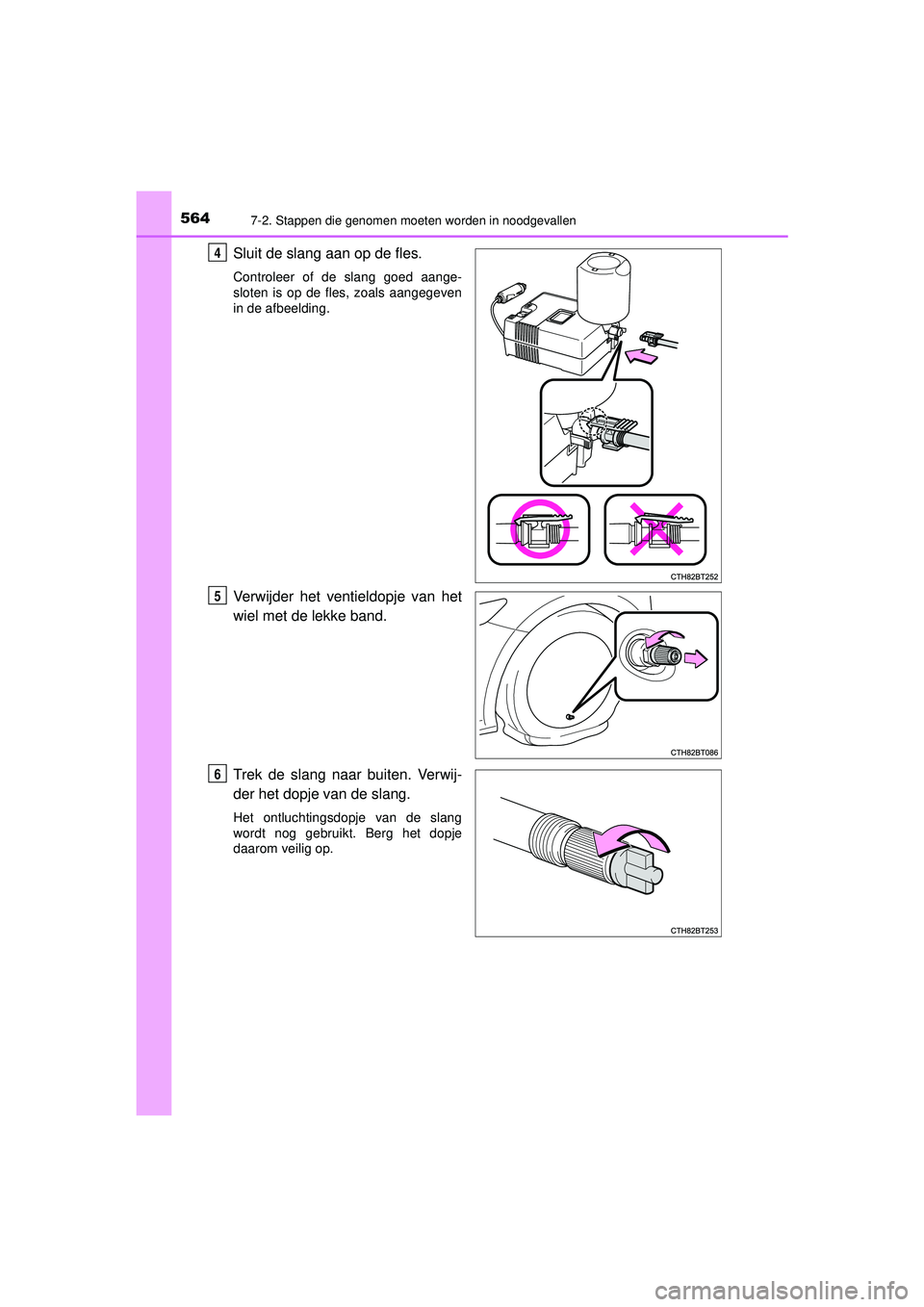

Sluit de slang aan op de fles.
Controleer of de slang goed aange-
sloten is op de fles, zoals aangegeven
in de afbeelding.
Verwijder het ventieldopje van het
wiel met de lekke band.
Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
CAMRY_HV_OM_Europe_OM33F82E.book Page 564 Friday, August 14, 2020 9:43 AM

5657-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

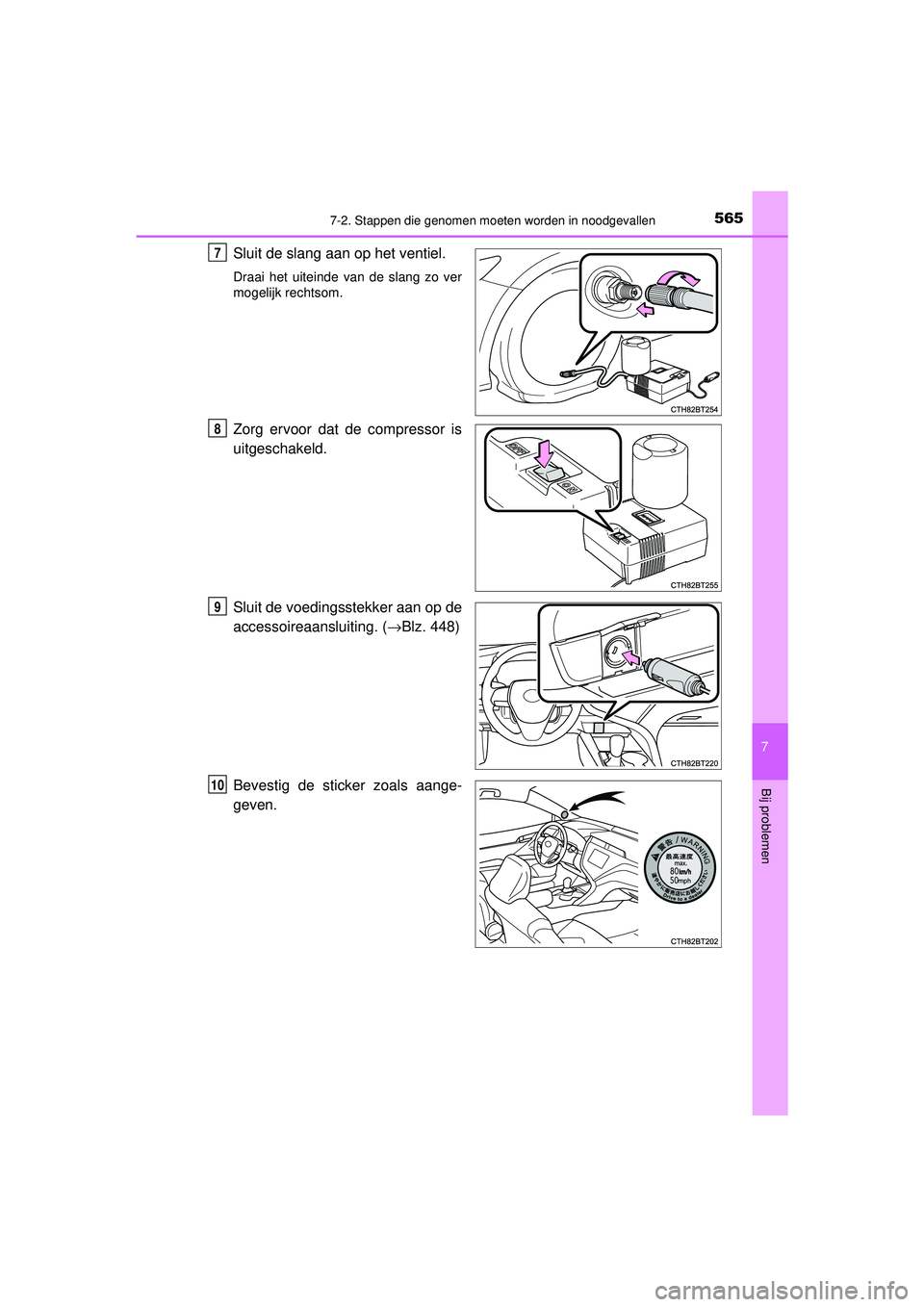

Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Zorg ervoor dat de compressor is
uitgeschakeld.
Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 448)
Bevestig de sticker zoals aange-
geven.
7
8
9
10
CAMRY_HV_OM_Europe_OM33F82E.book Page 565 Friday, August 14, 2020 9:43 AM

5667-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

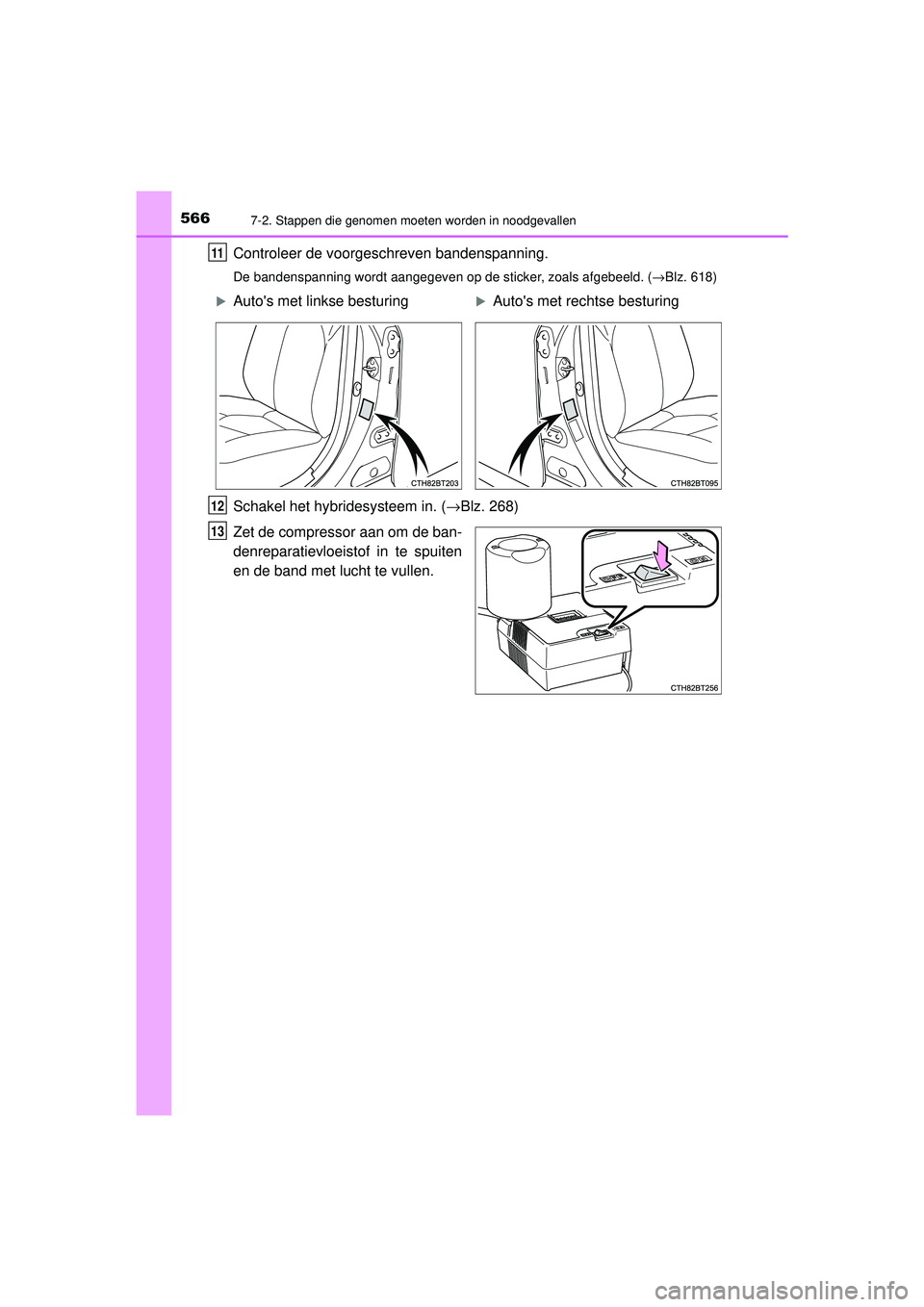

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. (→Blz. 618)
Schakel het hybridesysteem in. (→Blz. 268)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
CAMRY_HV_OM_Europe_OM33F82E.book Page 566 Friday, August 14, 2020 9:43 AM

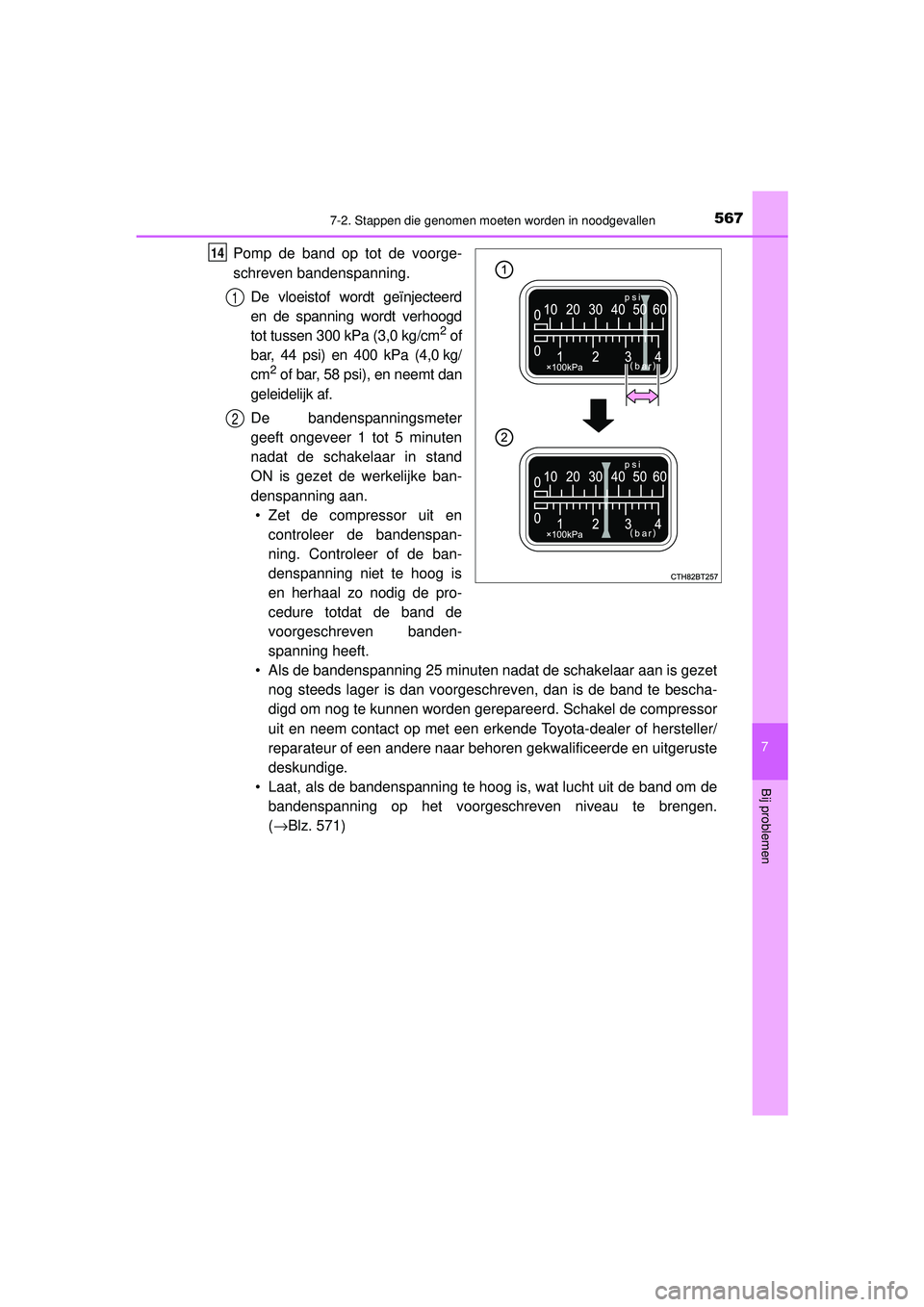

5677-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Pomp de band op tot de voorge-
schreven bandenspanning.De vloeistof wo rdt geïnjecteerd
en de spanning wordt verhoogd
tot tussen 300 kPa (3,0 kg/cm
2 of
bar, 44 psi) en 400 kPa (4,0 kg/
cm
2 of bar, 58 psi), en neemt dan
geleidelijk af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minuten
nadat de schakelaar in stand
ON is gezet de werkelijke ban-
denspanning aan. • Zet de compressor uit en controleer de bandenspan-
ning. Controleer of de ban-
denspanning niet te hoog is
en herhaal zo nodig de pro-
cedure totdat de band de
voorgeschreven banden-
spanning heeft.
• Als de bandenspanning 25 minuten nadat de schakelaar aan is gezet nog steeds lager is dan voorgeschreven, dan is de band te bescha-
digd om nog te kunnen worden gerepareerd. Schakel de compressor
uit en neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
• Laat, als de bandenspanning te hoog is, wat lucht uit de band om de bandenspanning op het voorgeschreven niveau te brengen.
(→Blz. 571)
14
1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 567 Friday, August 14, 2020 9:43 AM

5687-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

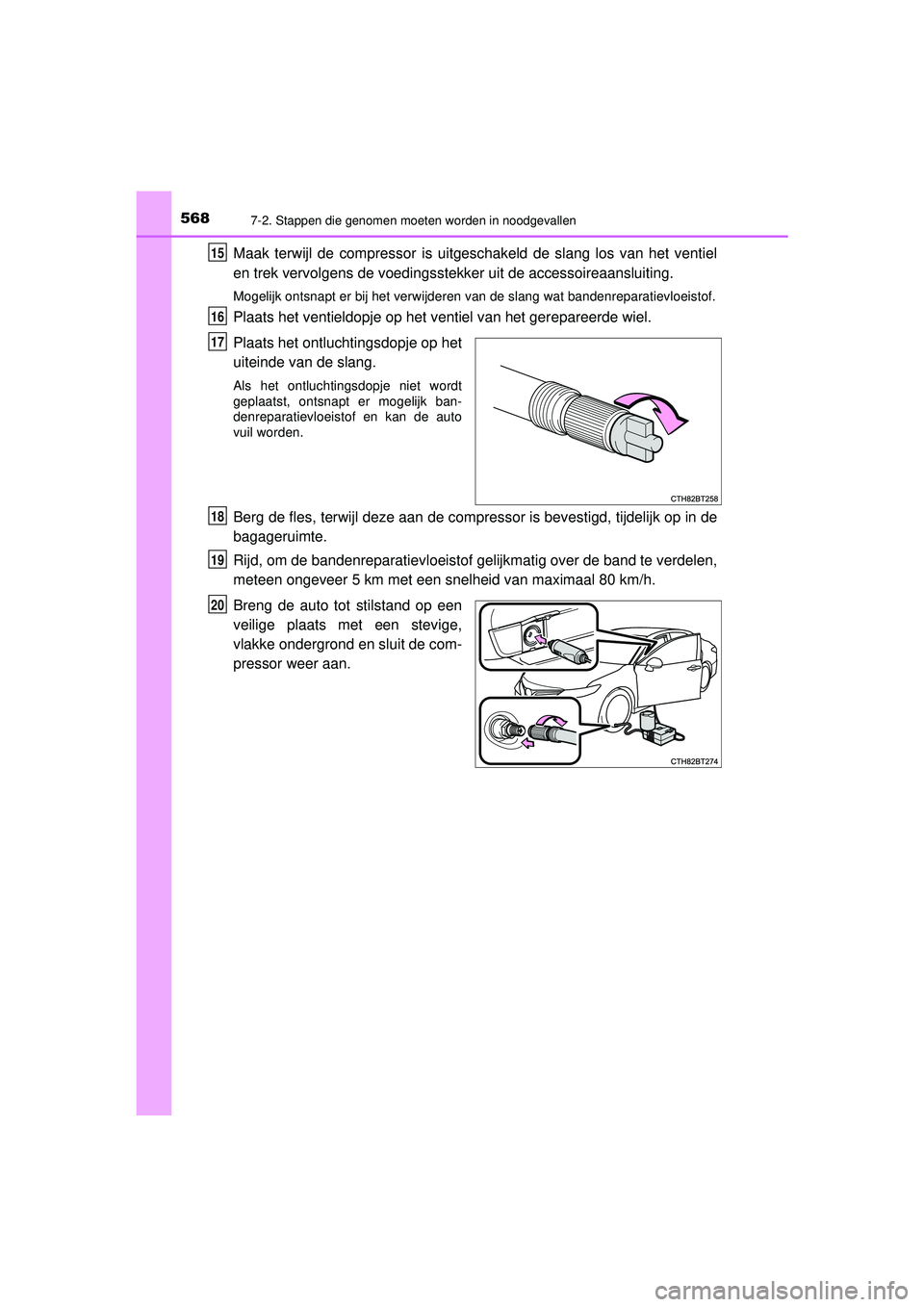

Maak terwijl de compressor is uitgeschakeld de slang los van het ventiel
en trek vervolgens de voedingsstekker uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatievloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk ban-
denreparatievloeistof en kan de auto
vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk op in de
bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een snelheid van maximaal 80 km/h.
Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de com-
pressor weer aan.
15
16
17
18
19
20
CAMRY_HV_OM_Europe_OM33F82E.book Page 568 Friday, August 14, 2020 9:43 AM

5697-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

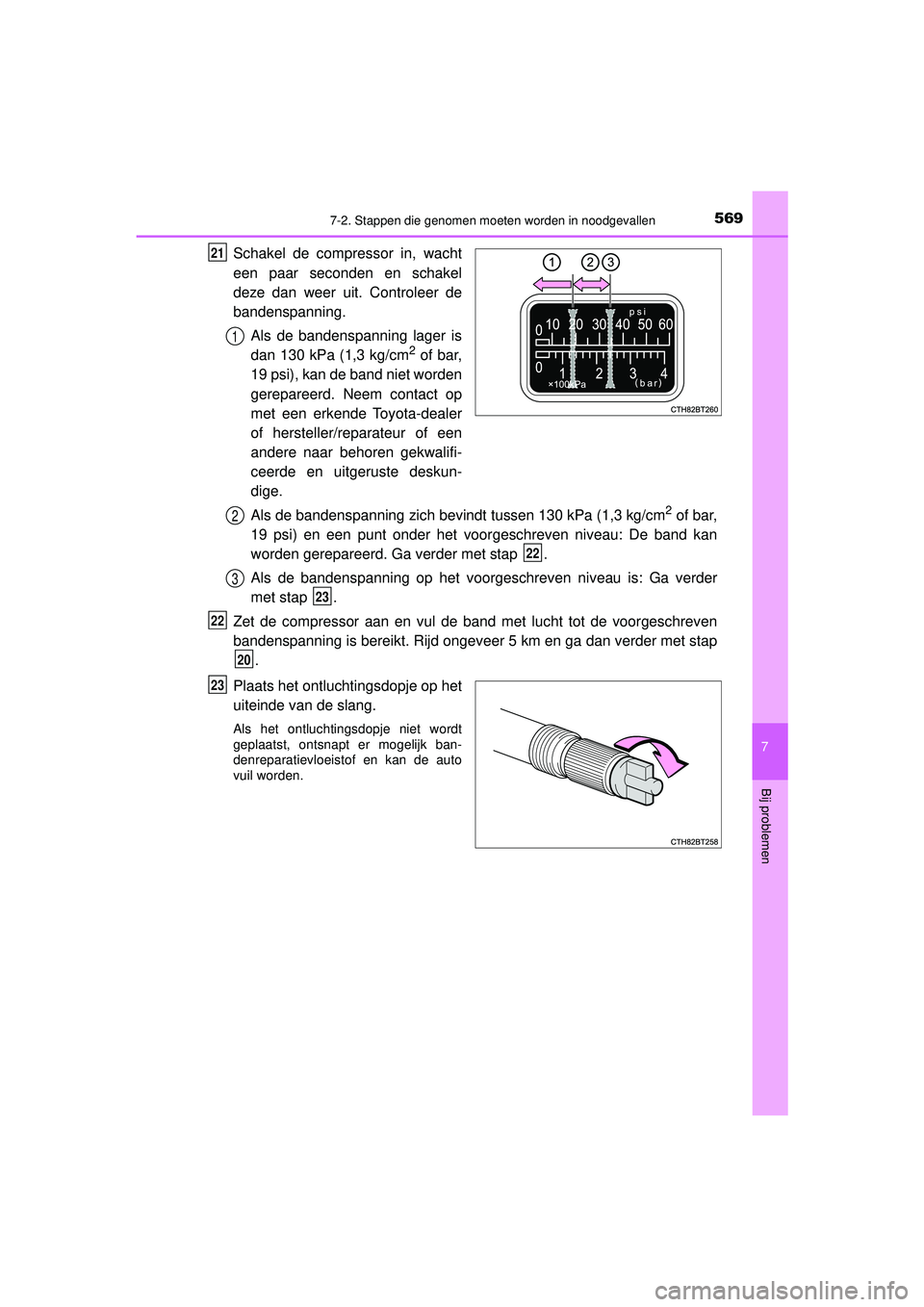

Schakel de compressor in, wacht
een paar seconden en schakel
deze dan weer uit. Controleer de
bandenspanning.Als de bandenspanning lager is
dan 130 kPa (1,3 kg/cm
2 of bar,
19 psi), kan de band niet worden
gerepareerd. Neem contact op
met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning zich bevindt tussen 130 kPa (1,3 kg/cm
2 of bar,
19 psi) en een punt onder het voorgeschreven niveau: De band kan
worden gerepareerd. Ga verder met stap .
Als de bandenspanning op het voorgeschreven niveau is: Ga verder
met stap .
Zet de compressor aan en vul de band met lucht tot de voorgeschreven
bandenspanning is bereikt. Rijd ongeveer 5 km en ga dan verder met stap .
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk ban-
denreparatievloeistof en kan de auto
vuil worden.
21
1
2
22
3
23
22
20
23
CAMRY_HV_OM_Europe_OM33F82E.book Page 569 Friday, August 14, 2020 9:43 AM

5707-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

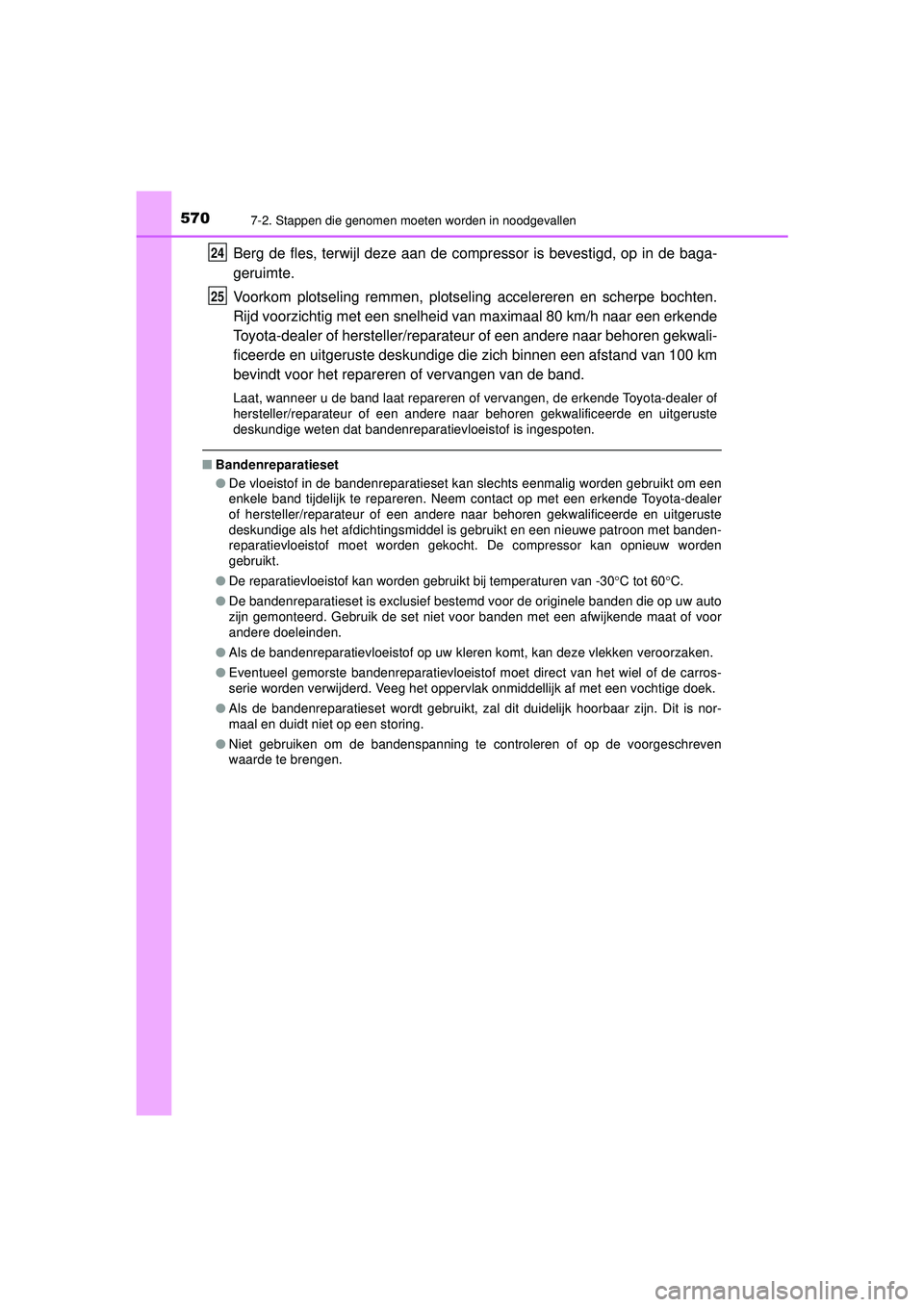

Berg de fles, terwijl deze aan de compressor is bevestigd, op in de baga-
geruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe bochten.
Rijd voorzichtig met een snelheid van maximaal 80 km/h naar een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige die zich binnen een afstand van 100 km\
bevindt voor het repareren of vervangen van de band.
Laat, wanneer u de band laat repareren of vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige weten dat bandenreparatievloeistof is ingespoten.
■ Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere na ar behoren gekwalificeerde en uitgeruste
deskundige als het afdichtingsmiddel is gebruikt en een nieuwe patroon met banden-
reparatievloeistof moet worden gekocht. De compressor kan opnieuw worden
gebruikt.
● De reparatievloeistof kan worden gebruikt bij temperaturen van -30 °C tot 60 °C.
● De bandenreparatieset is exclusief bestemd voor de originele banden die op uw auto
zijn gemonteerd. Gebruik de set niet voor banden met een afwijkende maat of voor
andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken veroorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het oppervlak onmiddellijk af met een vochtige doek.
● Als de bandenreparatieset wordt gebruikt, zal dit duidelijk hoorbaar zijn. Dit is nor-
maal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschreven
waarde te brengen.
