TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

5216-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

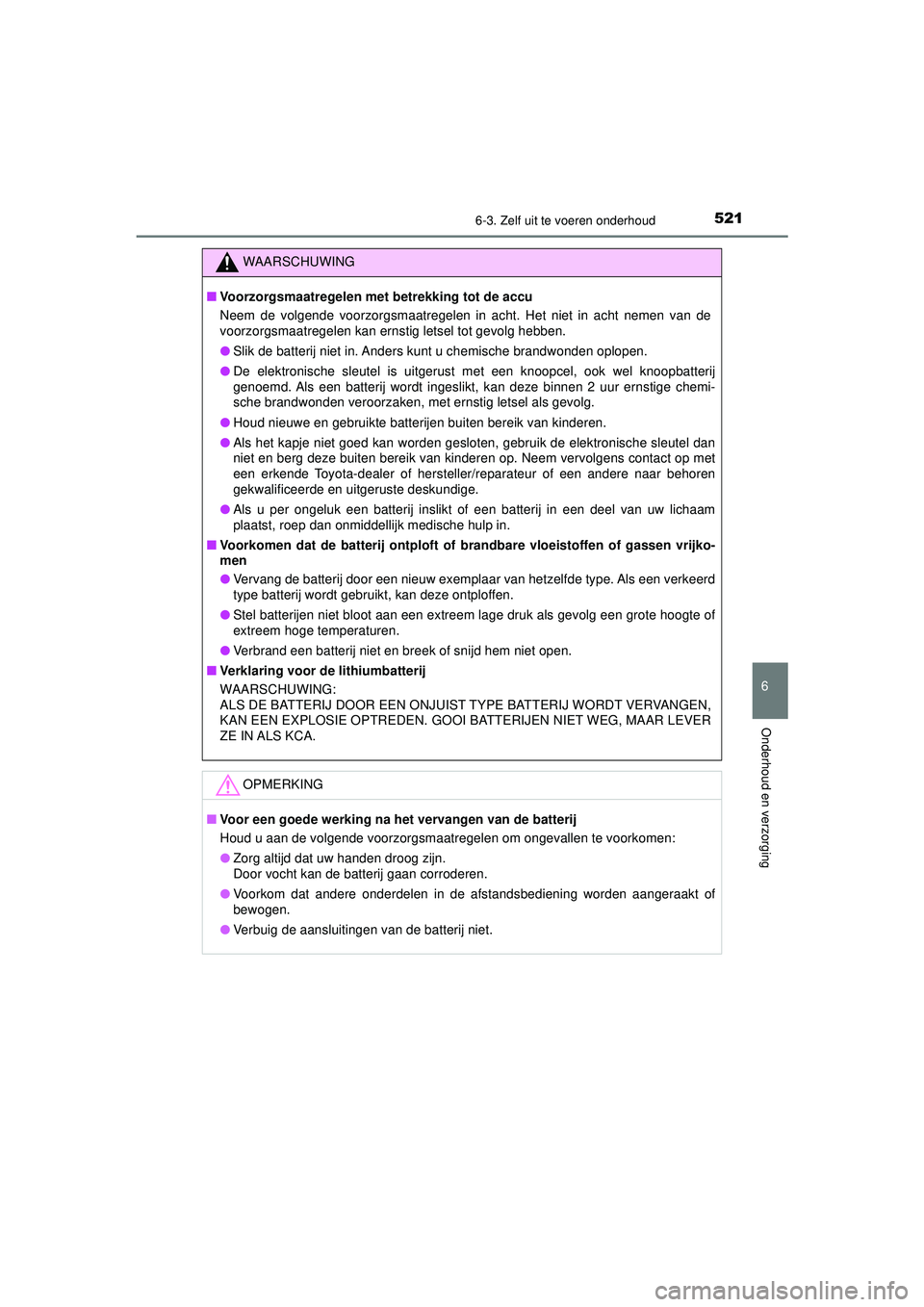

WAARSCHUWING
■Voorzorgsmaatregelen met betrekking tot de accu
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
● Slik de batterij niet in. Anders kunt u chemische brandwonden oplopen.
● De elektronische sleutel is uitgerust met een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt ingeslikt, kan deze binnen 2 uur ernstige chemi-
sche brandwonden veroorzaken, met ernstig letsel als gevolg.
● Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.
● Als het kapje niet goed kan worden gesloten, gebruik de elektronische sleutel dan
niet en berg deze buiten bereik van kinderen op. Neem vervolgens contact op met
een erkende Toyota-dealer of hersteller /reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● Als u per ongeluk een batterij inslikt of een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische hulp in.
■ Voorkomen dat de batterij ontploft of brandbare vloeistoffen of gassen vrijko-
men
● Vervang de batterij door een nieuw exemplaar van hetzelfde type. Als een verkeerd
type batterij wordt gebruikt, kan deze ontploffen.
● Stel batterijen niet bloot aan een extreem lage druk als gevolg een grote hoogte of
extreem hoge temperaturen.
● Verbrand een batterij niet en breek of snijd hem niet open.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN. GOOI BA TTERIJEN NIET WEG, MAAR LEVER
ZE IN ALS KCA.
OPMERKING
■ Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
CAMRY_HV_OM_Europe_OM33F82E.book Page 521 Friday, August 14, 2020 9:43 AM

5226-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

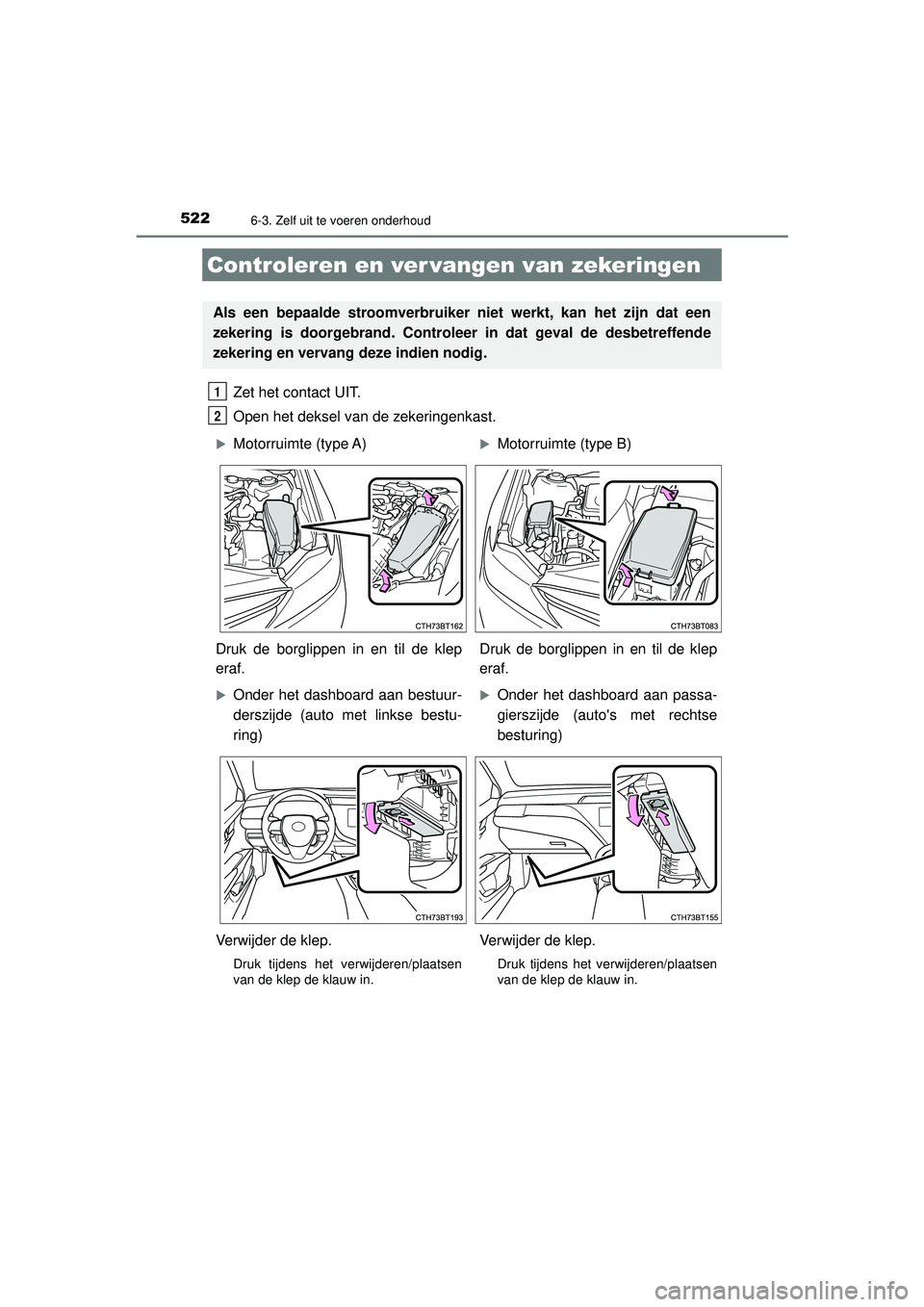

Zet het contact UIT.
Open het deksel van de zekeringenkast.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
Motorruimte (type A)Motorruimte (type B)
Druk de borglippen in en til de klep
eraf. Druk de borglippen in en til de klep
eraf.
Onder het dashboard aan bestuur-
derszijde (auto met linkse bestu-
ring)Onder het dashboard aan passa-
gierszijde (auto's met rechtse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
CAMRY_HV_OM_Europe_OM33F82E.book Page 522 Friday, August 14, 2020 9:43 AM

5236-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

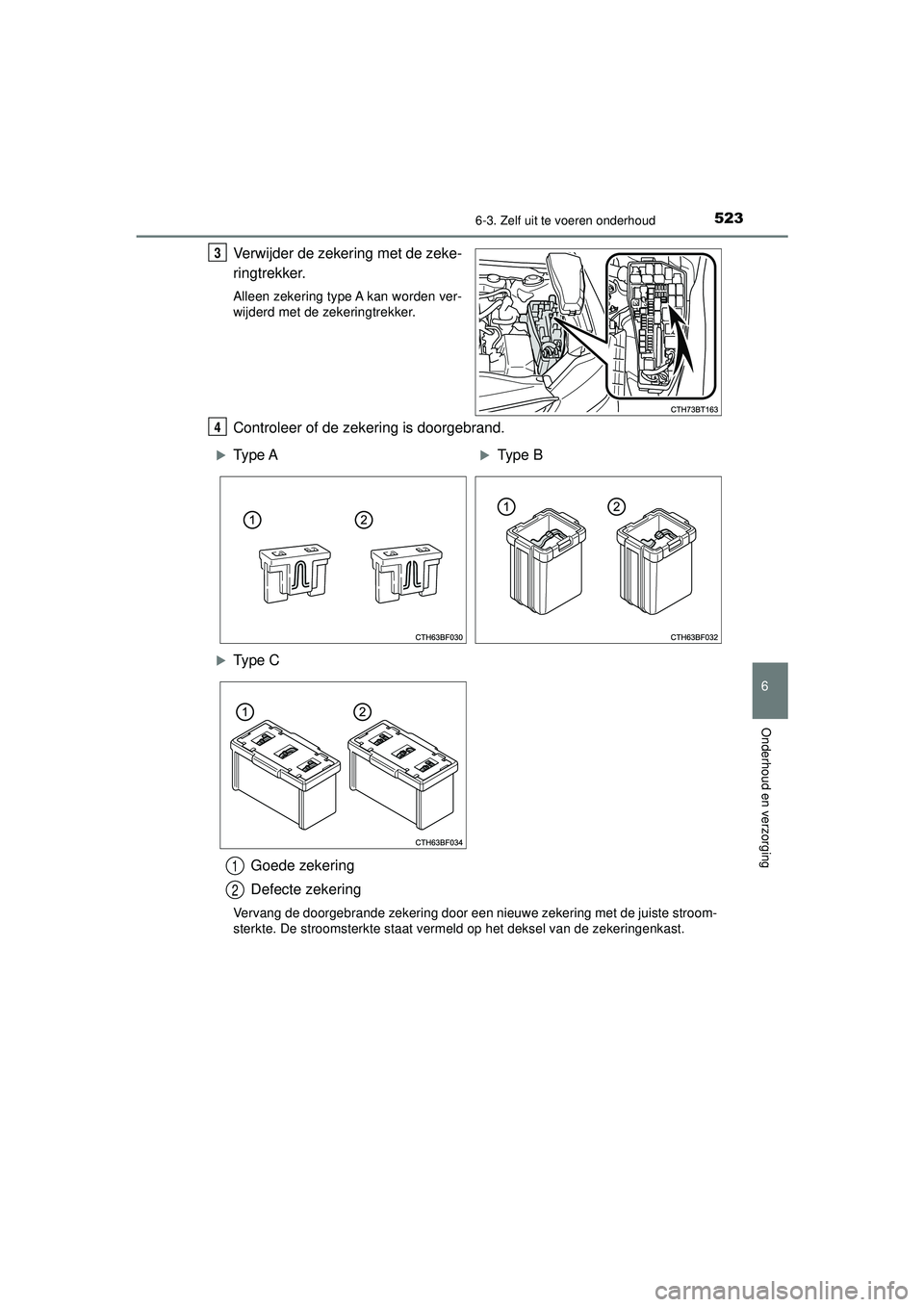

Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
3
4
Type AType B
Type CGoede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zekeringenkast.
1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 523 Friday, August 14, 2020 9:43 AM

5246-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( →Blz. 525)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33F82E.book Page 524 Friday, August 14, 2020 9:43 AM

5256-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

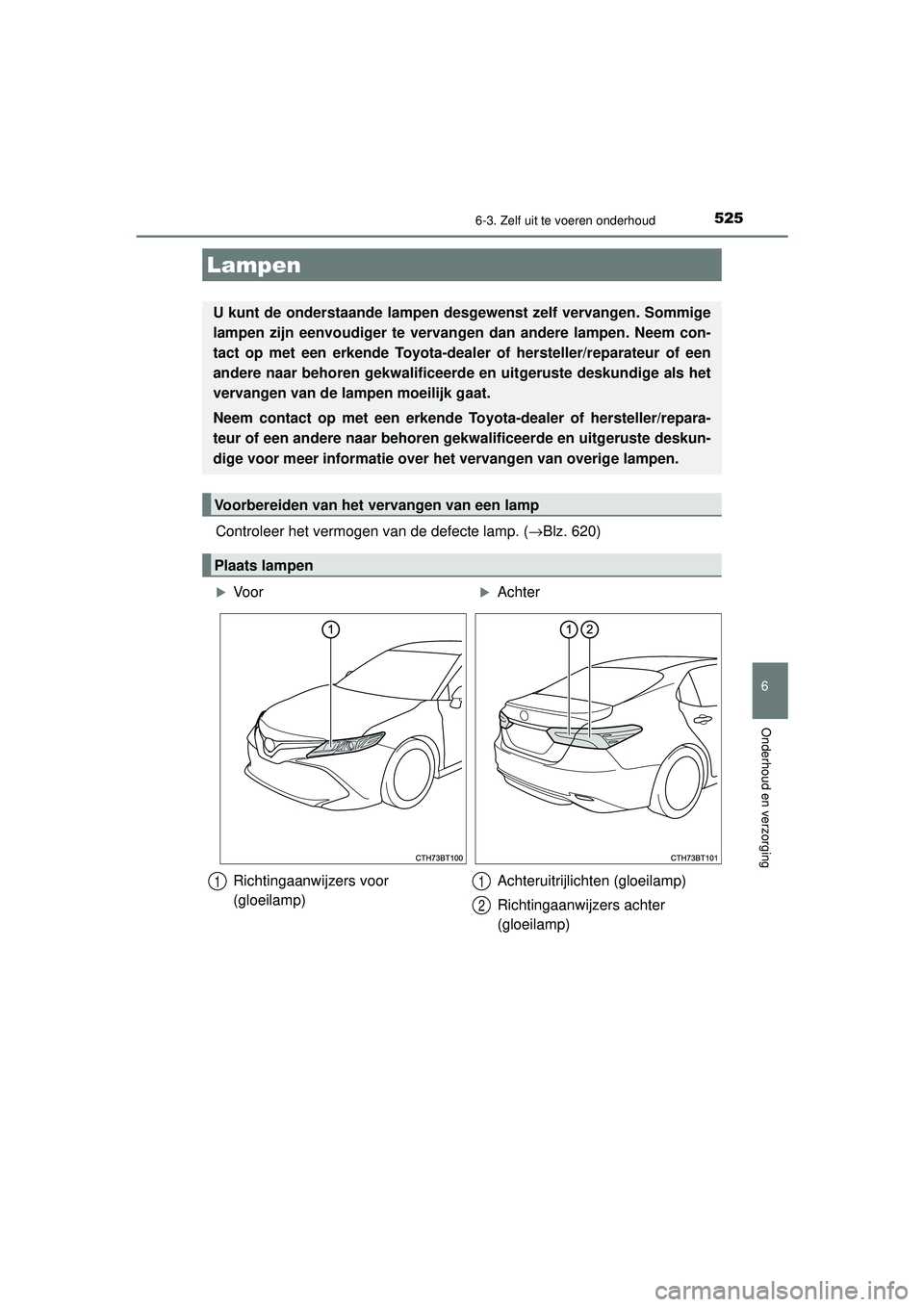

Controleer het vermogen van de defecte lamp. (→Blz. 620)
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te verva ngen dan andere lampen. Neem con-
tact op met een erkende Toyota-deal er of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het
vervangen van de lampen moeilijk gaat.
Neem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige voor meer info rmatie over het vervangen van overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
VoorAchter
Richtingaanwijzers voor
(gloeilamp) Achteruitrijlichten (gloeilamp)
Richtingaanwijzers achter
(gloeilamp)
11
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 525 Friday, August 14, 2020 9:43 AM

5266-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

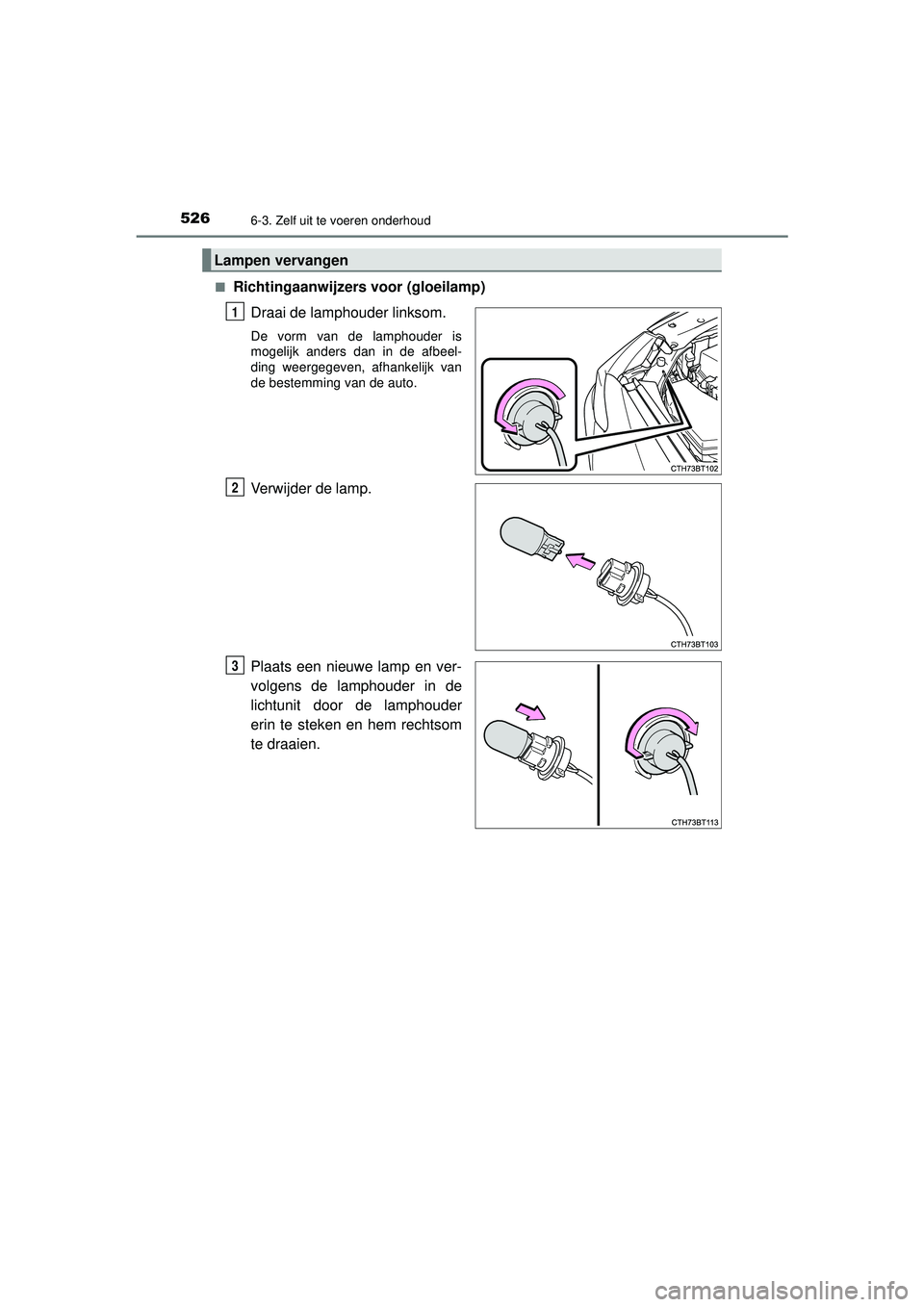

Richtingaanwijzers voor (gloeilamp)
Draai de lamphouder linksom.
De vorm van de lamphouder is
mogelijk anders dan in de afbeel-
ding weergegeven, afhankelijk van
de bestemming van de auto.
Verwijder de lamp.
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Lampen vervangen
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 526 Friday, August 14, 2020 9:43 AM

5276-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

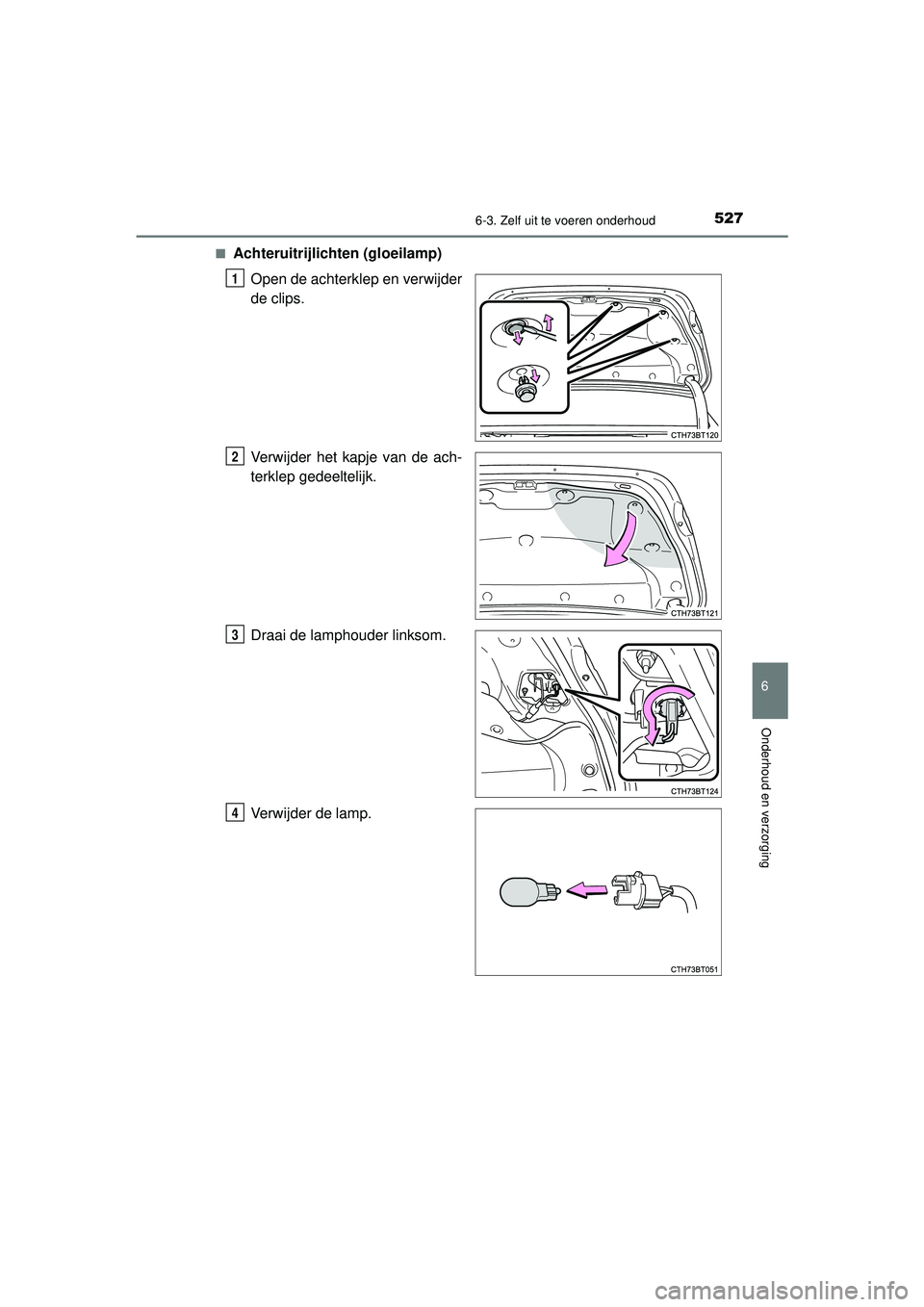

■Achteruitrijlichten (gloeilamp)Open de achterklep en verwijder
de clips.
Verwijder het kapje van de ach-
terklep gedeeltelijk.
Draai de lamphouder linksom.
Verwijder de lamp.
1
2
3
4
CAMRY_HV_OM_Europe_OM33F82E.book Page 527 Friday, August 14, 2020 9:43 AM

5286-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

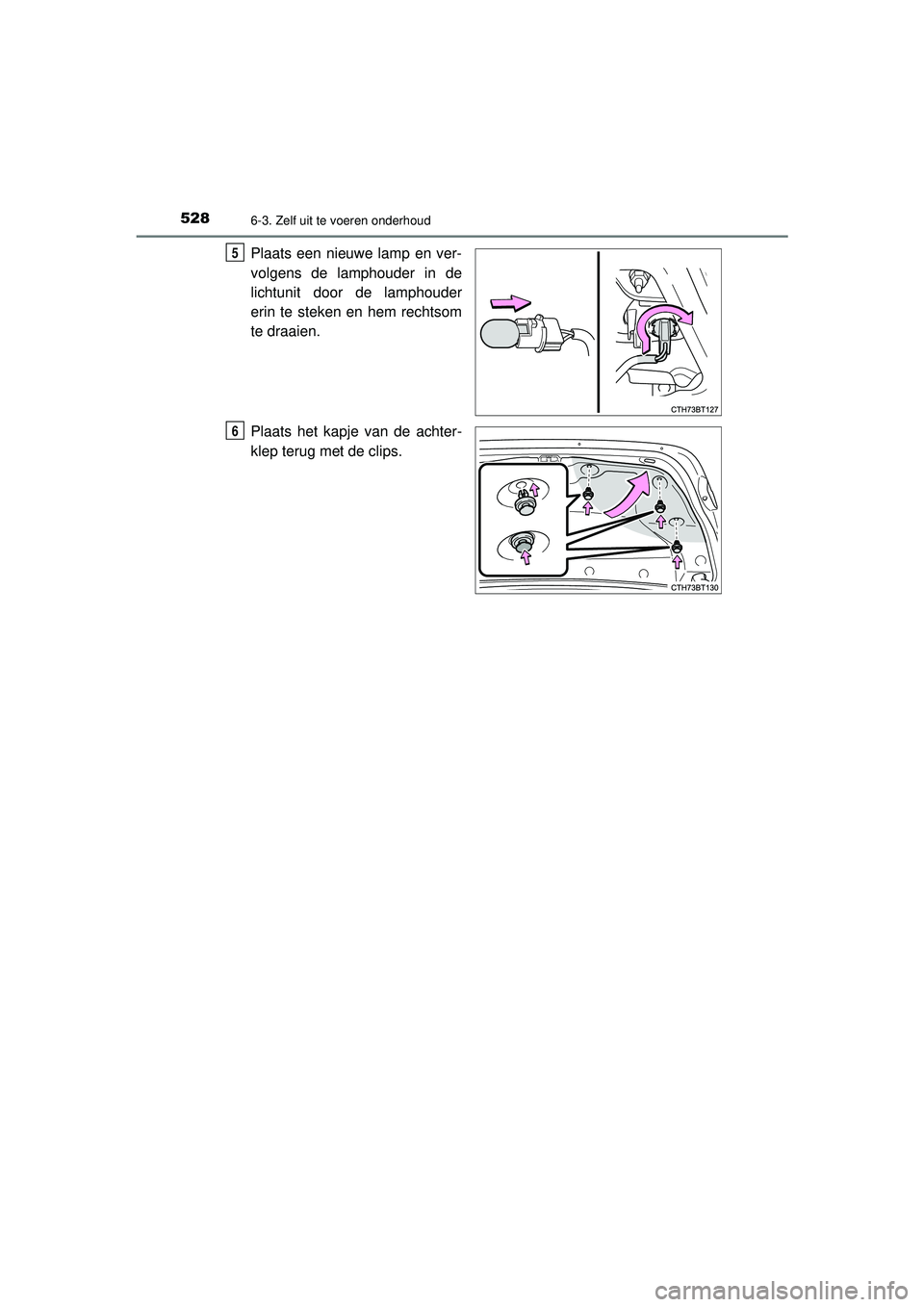

Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Plaats het kapje van de achter-
klep terug met de clips.5
6
CAMRY_HV_OM_Europe_OM33F82E.book Page 528 Friday, August 14, 2020 9:43 AM

5296-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Richtingaanwijzers achter (gloeilamp)Open de achterklep en breng
beschermende tape aan op de
carrosserie rond de lichtunit.
Gebruik afplaktape of iets dergelijks
en geen duct tape, aangezien dit
lijmresten achter kan laten of de lak
kan beschadigen bij het verwijde-
ren.
Verwijder de afdekkap.Steek een sleufkopschroe-
vendraaier tussen de afdek-
kap en de lichtunit en wrik de
afdekkap op verschillende
plaatsen open, zoals aange-
geven in de afbeelding, om
de klauwen (weergegeven
met een stippellijn) los te
maken.
Trek de afdekkap naar de
achterzijde van de auto om
de klauwen (weergegeven
met een stippellijn) los te
maken en verwijder de afdek-
kap.
Omwikkel het uiteinde van de sleuf-
kopschroevendraaier met een doek
of iets dergelijks om krassen te
voorkomen.
Verwijder de 2 bouten.
1
2
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 529 Friday, August 14, 2020 9:43 AM

5306-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

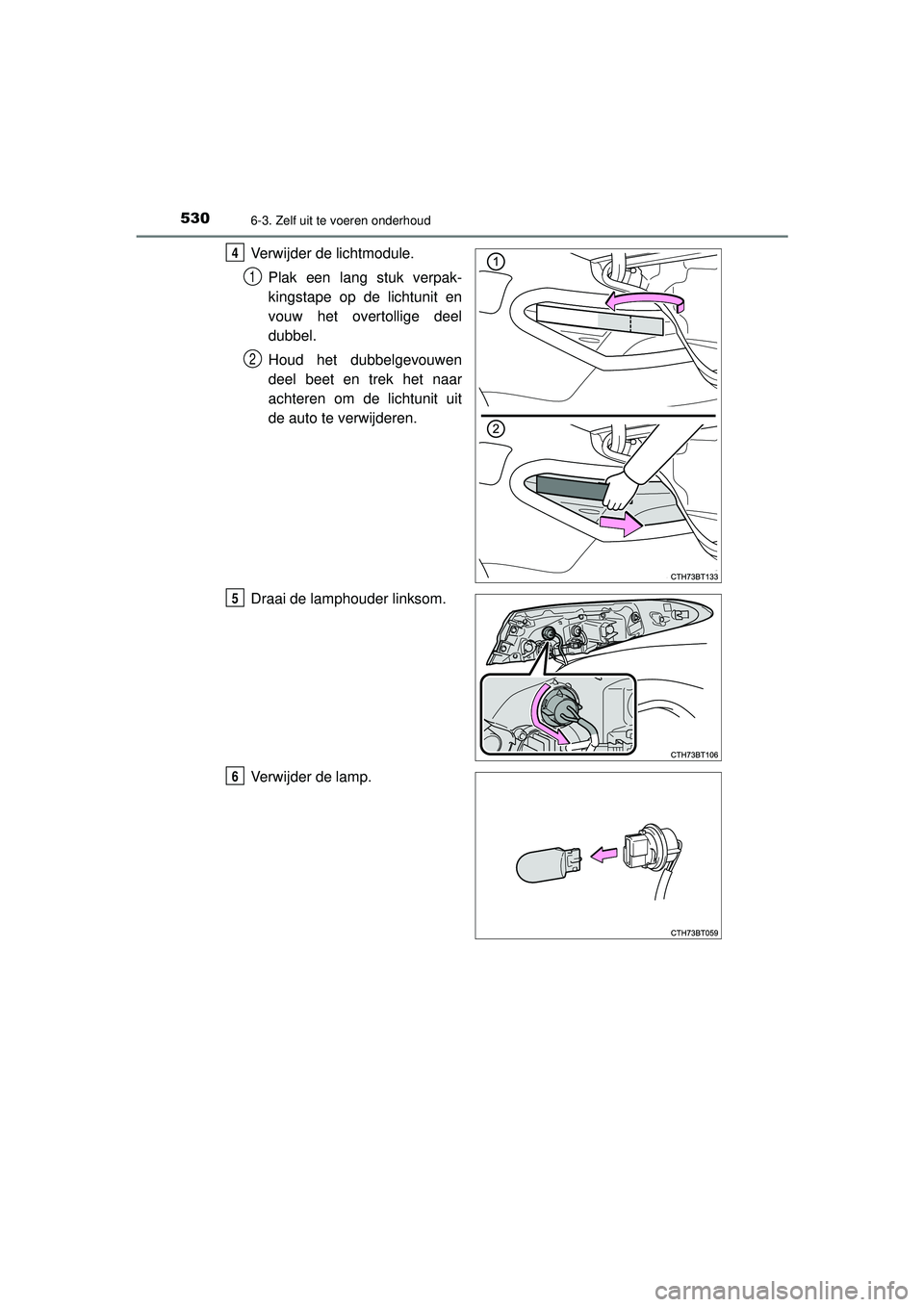

Verwijder de lichtmodule.Plak een lang stuk verpak-
kingstape op de lichtunit en
vouw het overtollige deel
dubbel.
Houd het dubbelgevouwen
deel beet en trek het naar
achteren om de lichtunit uit
de auto te verwijderen.
Draai de lamphouder linksom.
Verwijder de lamp.4
1
2
5
6
