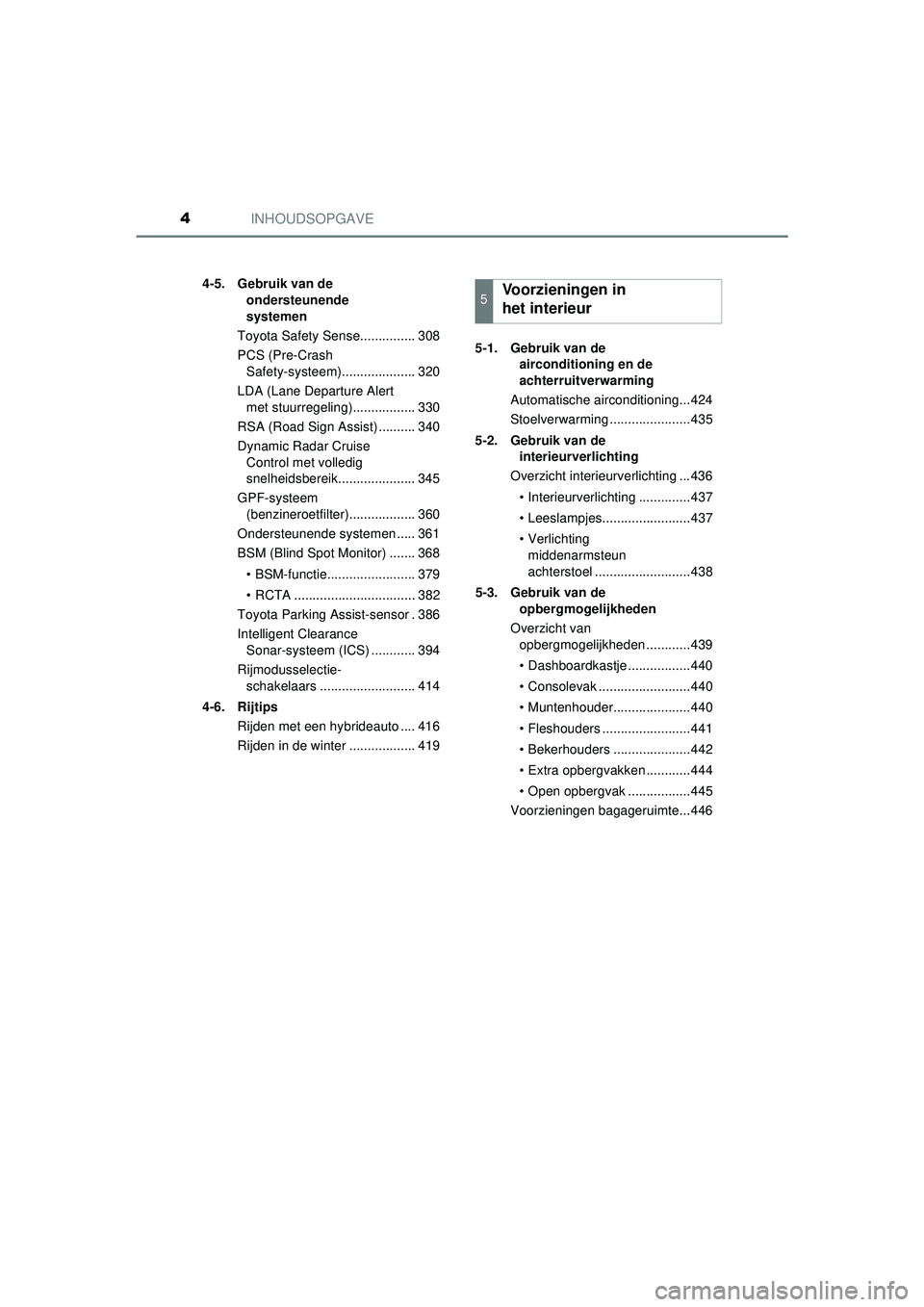

INHOUDSOPGAVE4
CAMRY_HV_EE4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense............... 308
PCS (Pre-Crash Safety-systeem).................... 320
LDA (Lane Departure Alert met stuurregeling)................. 330
RSA (Road Sign Assist) .......... 340
Dynamic Radar Cruise Control met volledig
snelheidsbereik..................... 345
GPF-systeem (benzineroetfilter).................. 360
Ondersteunende systemen ..... 361
BSM (Blind Spot Monitor) ....... 368
• BSM-functie........................ 379
• RCTA ................................. 382
Toyota Parking Assist-sensor . 386
Intelligent Clearance Sonar-systeem (ICS) ............ 394
Rijmodusselectie- schakelaars .......................... 414
4-6. Rijtips Rijden met een hybrideauto .... 416
Rijden in de winter .................. 419 5-1. Gebruik van de
airconditioning en de
achterruitverwarming
Automatische airconditioning...424
Stoelverwarming ......................435
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ...436
• Interieurverlichting ..............437
• Leeslampjes........................437
• Verlichting middenarmsteun
achterstoel ..........................438
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............439
• Dashboardkastje .................440
• Consolevak .........................440
• Muntenhouder.....................440
• Fleshouders ........................441
• Bekerhouders .....................442
• Extra opbergvakken ............444
• Open opbergvak .................445
Voorzieningen bagageruimte...446
5Voorzieningen in
het interieur
CAMRY_HV_OM_Europe_OM33F82E.book Page 4 Friday, August 14, 2020 9:43 AM

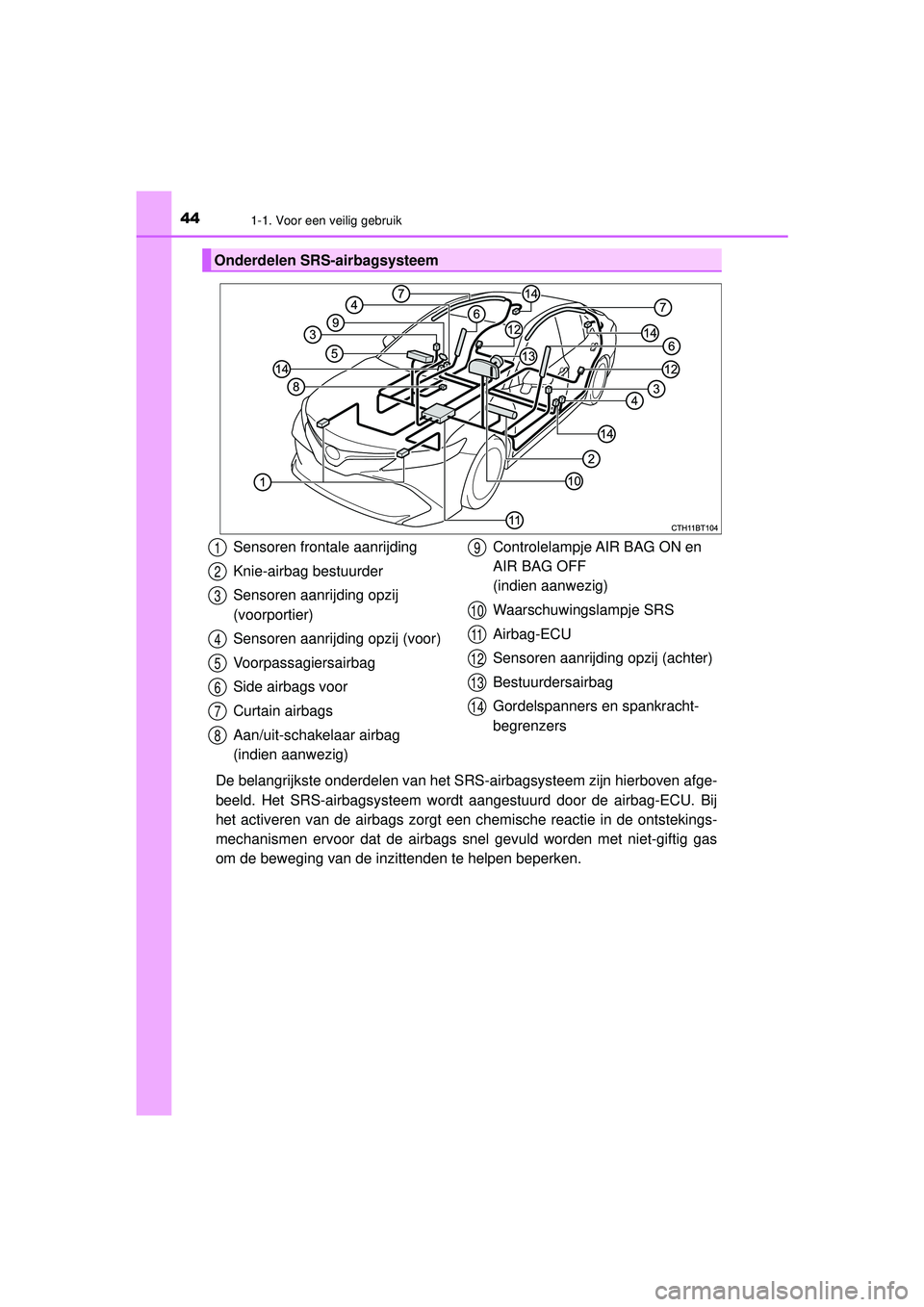

441-1. Voor een veilig gebruik
CAMRY_HV_EE
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afge-
beeld. Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij
het activeren van de airbags zorgt een chemische reactie in de ontstekings-
mechanismen ervoor dat de airbags snel gevuld worden met niet-giftig gas
om de beweging van de inzittenden te helpen beperken.
Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Knie-airbag bestuurder
Sensoren aanrijding opzij
(voorportier)
Sensoren aanrijding opzij (voor)
Voorpassagiersairbag
Side airbags voor
Curtain airbags
Aan/uit-schakelaar airbag
(indien aanwezig) Controlelampje AIR BAG ON en
AIR BAG OFF
(indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Sensoren aanrijding opzij (achter)
Bestuurdersairbag
Gordelspanners en spankracht-
begrenzers1
2
3
4
5
6
7
8
9
10
11
12
13
14
CAMRY_HV_OM_Europe_OM33F82E.book Page 44 Friday, August 14, 2020 9:43 AM

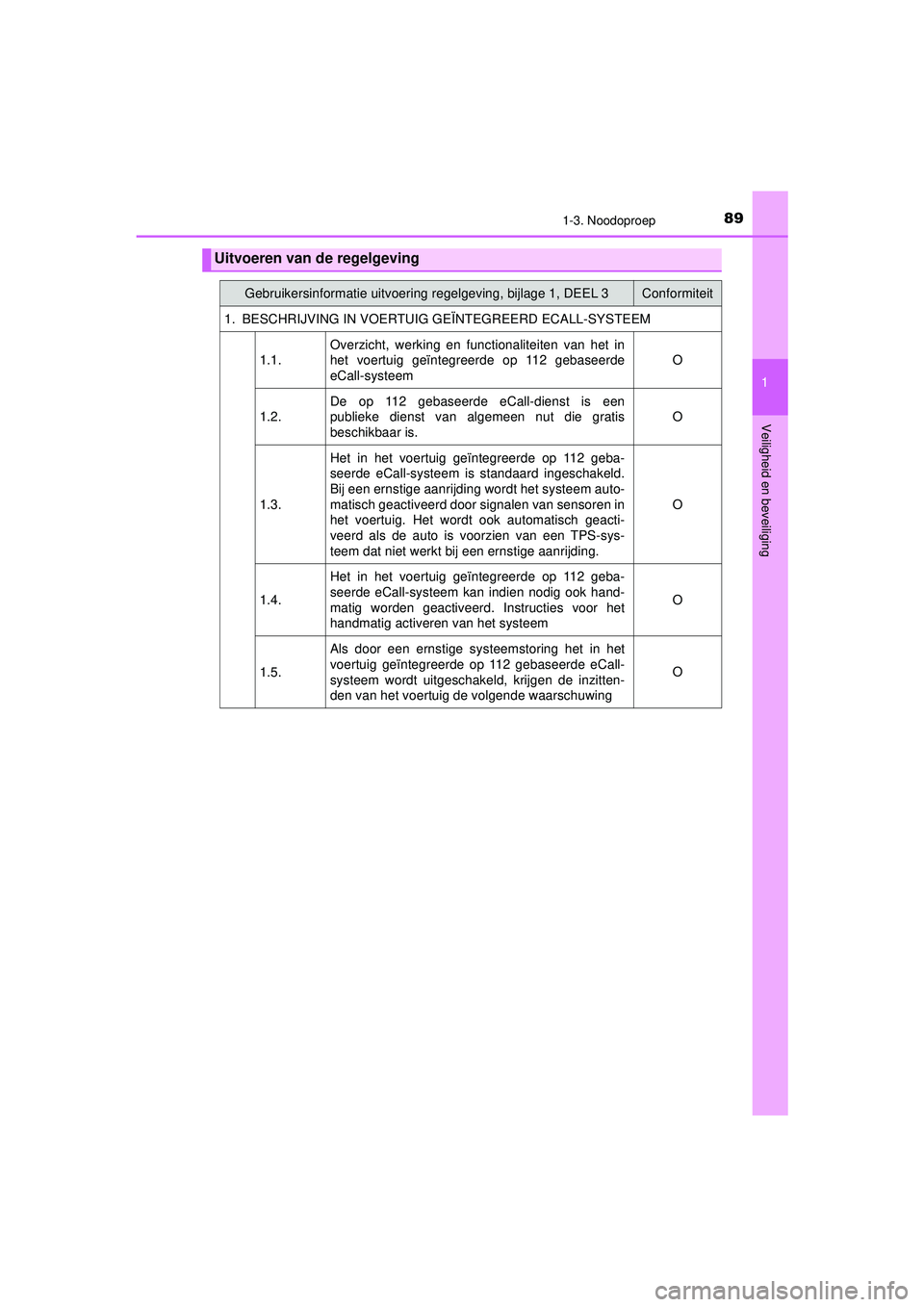

891-3. Noodoproep
1
Veiligheid en beveiliging
CAMRY_HV_EE
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1. Overzicht, werking en functionaliteiten van het in
het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem O
1.2. De op 112 gebaseerde eCall-dienst is een
publieke dienst van algemeen nut die gratis
beschikbaar is.
O
1.3. Het in het voertuig geïntegreerde op 112 geba-
seerde eCall-systeem is standaard ingeschakeld.
Bij een ernstige aanrijding wordt het systeem auto-
matisch geactiveerd door signalen van sensoren in
het voertuig. Het wordt ook automatisch geacti-
veerd als de auto is voorzien van een TPS-sys-
teem dat niet werkt bij een ernstige aanrijding. O
1.4. Het in het voertuig geïntegreerde op 112 geba-
seerde eCall-systeem kan indien nodig ook hand-
matig worden geactiveerd. Instructies voor het
handmatig activeren van het systeem O
1.5. Als door een ernstige systeemstoring het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeem wordt uitgeschakeld, krijgen de inzitten-
den van het voertuig de volgende waarschuwing O
CAMRY_HV_OM_Europe_OM33F82E.book Page 89 Friday, August 14, 2020 9:43 AM

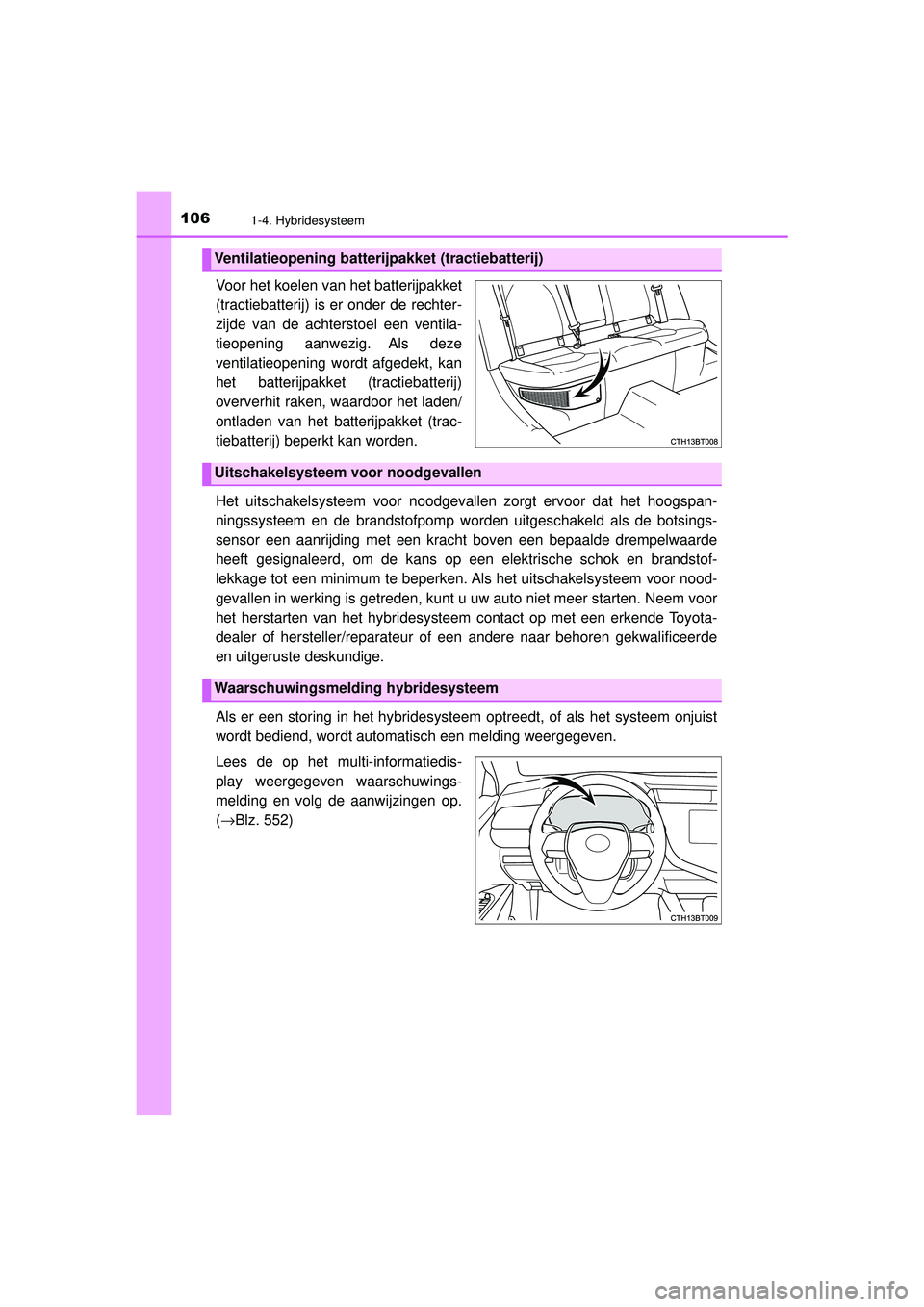

1061-4. Hybridesysteem
CAMRY_HV_EE
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventila-
tieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het laden/
ontladen van het batterijpakket (trac-
tiebatterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een elektrische schok en brandstof-
lekkage tot een minimum te beperken. Als het uitschakelsysteem voor nood-
gevallen in werking is getreden, kunt u uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
( →Blz. 552)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
CAMRY_HV_OM_Europe_OM33F82E.book Page 106 Friday, August 14, 2020 9:43 AM

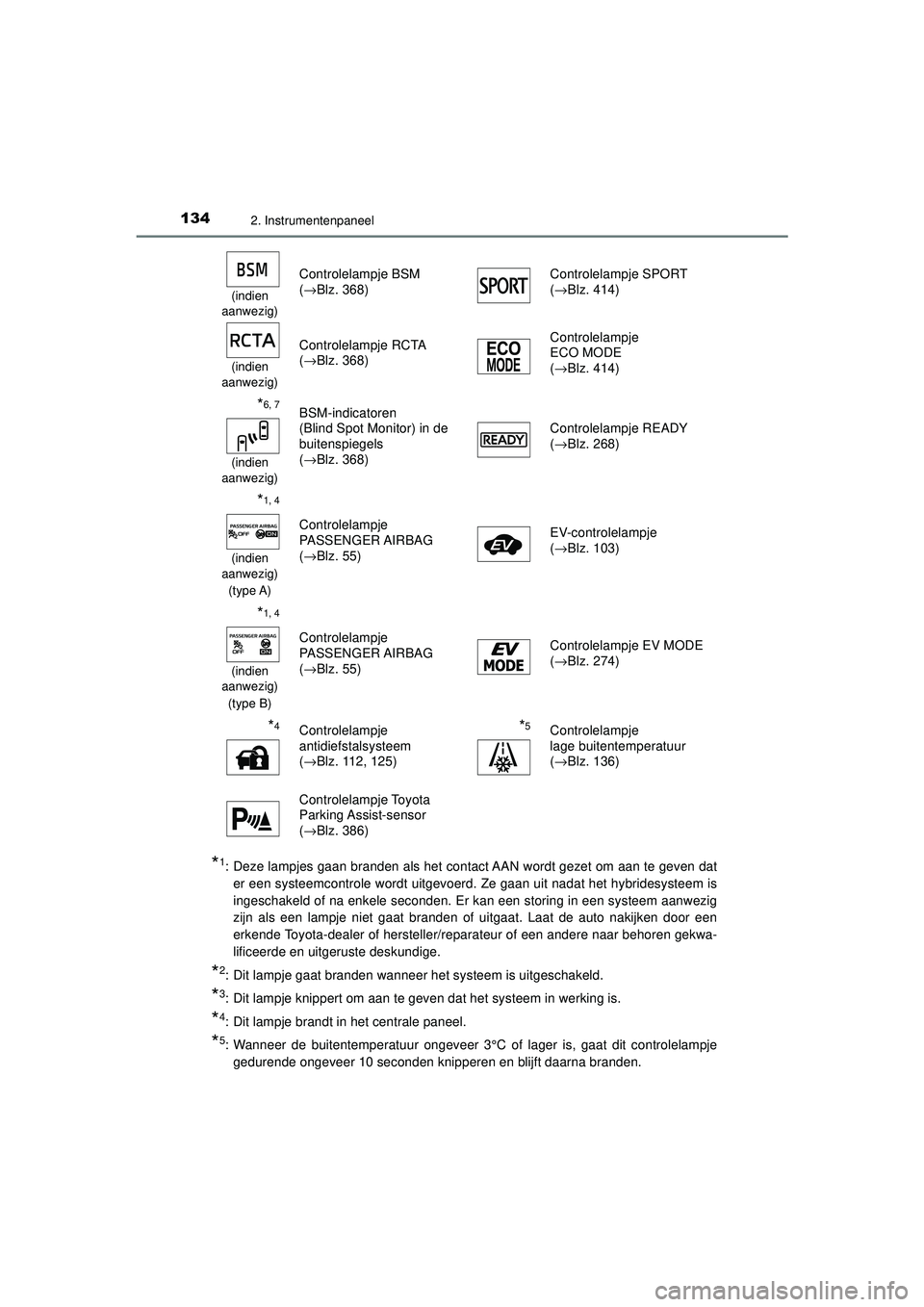

1342. Instrumentenpaneel
CAMRY_HV_EE
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Dit lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knipperen en blijft daarna branden.
(indien
aanwezig)
Controlelampje BSM
(→ Blz. 368) Controlelampje SPORT
(→
Blz. 414)
(indien
aanwezig)
Controlelampje RCTA
(→ Blz. 368) Controlelampje
ECO MODE
(→
Blz. 414)
*6, 7
(indien
aanwezig)
BSM-indicatoren
(Blind Spot Monitor) in de
buitenspiegels
(→ Blz. 368) Controlelampje READY
(→
Blz. 268)
*1, 4
(indien
aanwezig)
(type A)
Controlelampje
PASSENGER AIRBAG
(→ Blz. 55) EV-controlelampje
(→
Blz. 103)
*1, 4
(indien
aanwezig)
(type B)
Controlelampje
PASSENGER AIRBAG
(→ Blz. 55) Controlelampje EV MODE
(→
Blz. 274)
*4Controlelampje
antidiefstalsysteem
(→Blz. 112, 125)*5Controlelampje
lage buitentemperatuur
(→Blz. 136)
Controlelampje Toyota
Parking Assist-sensor
(→ Blz. 386)
CAMRY_HV_OM_Europe_OM33F82E.book Page 134 Friday, August 14, 2020 9:43 AM

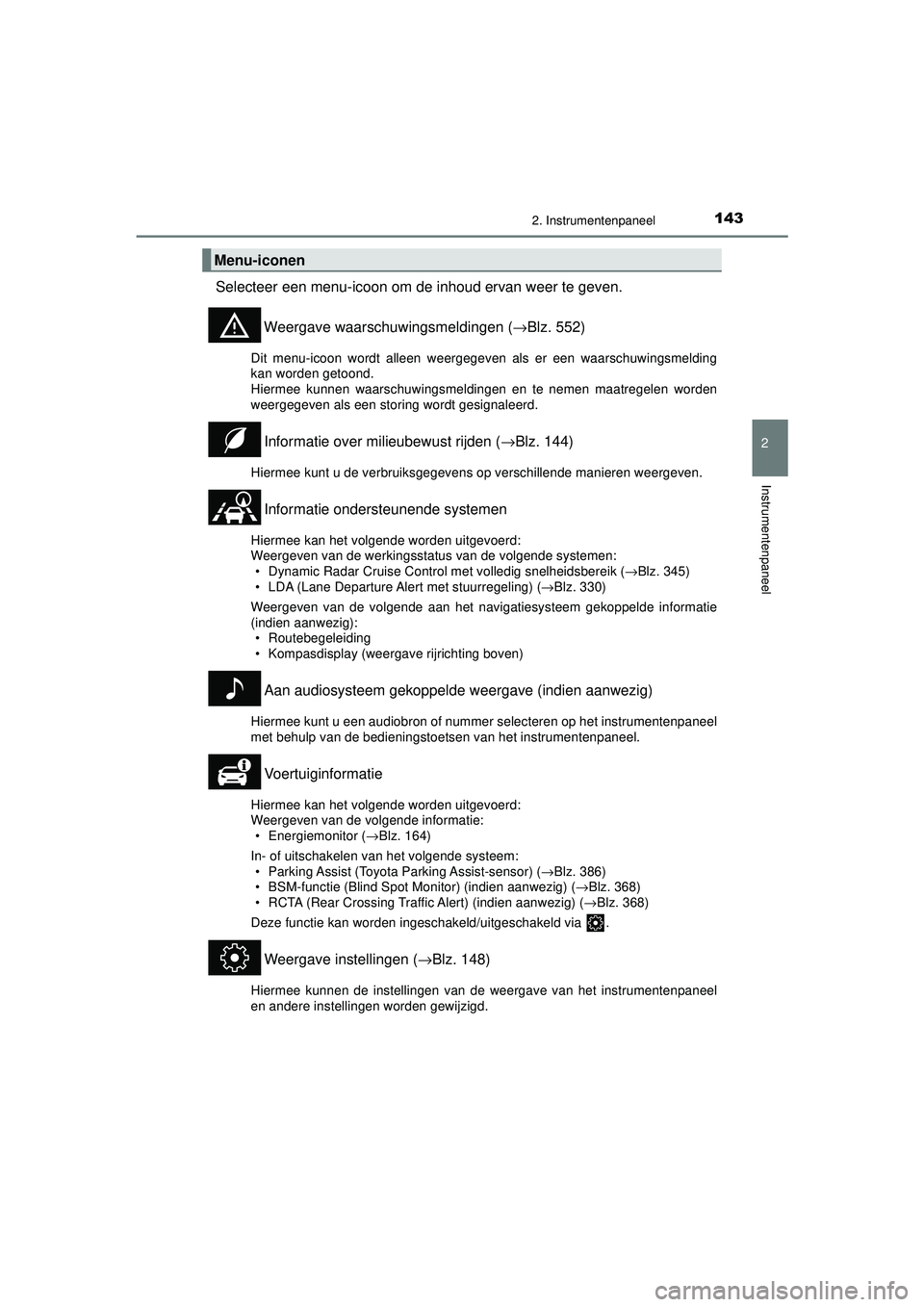

1432. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Selecteer een menu-icoon om de inhoud ervan weer te geven.Weergave waarschuwingsmeldingen ( →Blz. 552)
Dit menu-icoon wordt alleen weergegeven als er een waarschuwingsmelding
kan worden getoond.
Hiermee kunnen waarschuwingsmeldingen en te nemen maatregelen worden
weergegeven als een storing wordt gesignaleerd.
Informatie over milieubewust rijden (→Blz. 144)
Hiermee kunt u de verbruiksgegevens op verschillende manieren weergeven.
Informatie ondersteunende systemen
Hiermee kan het volgende worden uitgevoerd:
Weergeven van de werkingsstatus van de volgende systemen:
• Dynamic Radar Cruise Control met volledig snelheidsbereik ( →Blz. 345)
• LDA (Lane Departure Alert met stuurregeling) ( →Blz. 330)
Weergeven van de volgende aan het navigatiesysteem gekoppelde informatie
(indien aanwezig): • Routebegeleiding
• Kompasdisplay (weergave rijrichting boven)
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instrumentenpaneel
met behulp van de bedieningstoetsen van het instrumentenpaneel.
Voertuiginformatie
Hiermee kan het volgende worden uitgevoerd:
Weergeven van de volgende informatie:
• Energiemonitor ( →Blz. 164)
In- of uitschakelen van het volgende systeem: • Parking Assist (Toyota Parking Assist-sensor) ( →Blz. 386)
• BSM-functie (Blind Spot Monitor) (indien aanwezig) ( →Blz. 368)
• RCTA (Rear Crossing Traffic Alert) (indien aanwezig) ( →Blz. 368)
Deze functie kan worden ingeschakeld/uitgeschakeld via .
Weergave instellingen ( →Blz. 148)
Hiermee kunnen de instellingen van de weergave van het instrumentenpaneel
en andere instellingen worden gewijzigd.
Menu-iconen
CAMRY_HV_OM_Europe_OM33F82E.book Page 143 Friday, August 14, 2020 9:43 AM

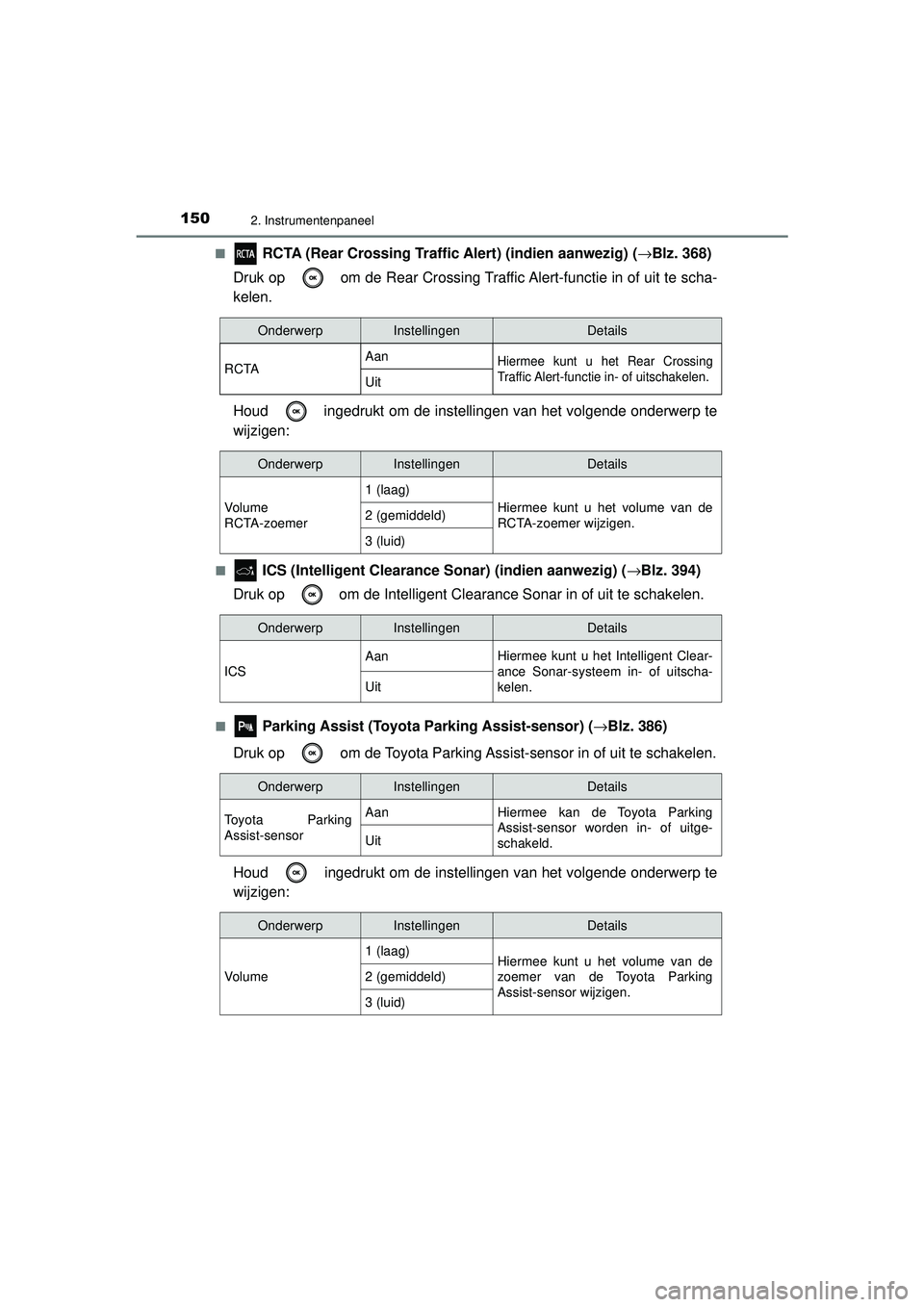

1502. Instrumentenpaneel
CAMRY_HV_EE■
RCTA (Rear Crossing Traffi
c Alert) (indien aanwezig) (→Blz. 368)
Druk op om de Rear Crossing Traffic Alert-functie in of uit te scha-
kelen.
Houd ingedrukt om de instellingen van het volgende onderwerp te
wijzigen:
■ ICS (Intelligent Clearance Sonar) (indien aanwezig) ( →Blz. 394)
Druk op om de Intelligent Clearance Sonar in of uit te schakelen.
■ Parking Assist (Toyota Parking Assist-sensor) ( →Blz. 386)
Druk op om de Toyota Parking Assist-sensor in of uit te schakelen.
Houd ingedrukt om de instellingen van het volgende onderwerp te
wijzigen:
OnderwerpInstellingenDetails
RCTA Aan
Hiermee kunt u het Rear Crossing
Traffic Alert-functie in- of uitschakelen.
Uit
OnderwerpInstellingenDetails
Vo l u m e
RCTA-zoemer 1 (laag)
Hiermee kunt u het volume van de
RCTA-zoemer wijzigen.
2 (gemiddeld)
3 (luid)
OnderwerpInstellingenDetails
ICS Aan
Hiermee kunt u het Intelligent Clear-
ance Sonar-systeem in- of uitscha-
kelen.
Uit
OnderwerpInstellingenDetails
To y o t a P a r k i n g
Assist-sensor Aan
Hiermee kan de Toyota Parking
Assist-sensor word en in- of uitge-
schakeld.
Uit
OnderwerpInstellingenDetails
Vo l u m e 1 (laag)
Hiermee kunt u het volume van de
zoemer van de Toyota Parking
Assist-sensor wijzigen.
2 (gemiddeld)
3 (luid)
CAMRY_HV_OM_Europe_OM33F82E.book Page 150 Friday, August 14, 2020 9:43 AM

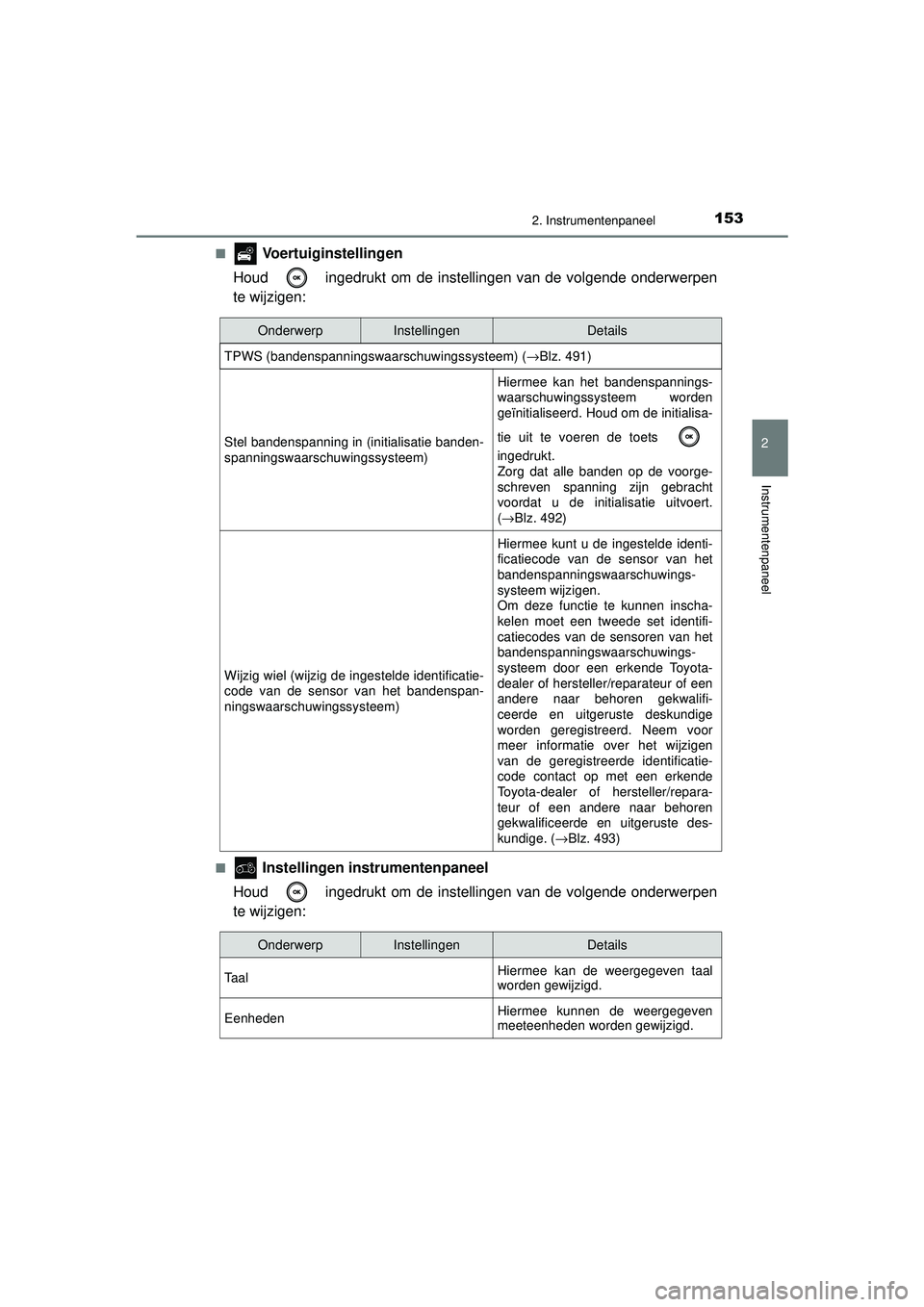

1532. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
■ Voertuiginstellingen
Houd ingedrukt om de instellingen van de volgende onderwerpen
te wijzigen:
■ Instellingen instrumentenpaneel
Houd ingedrukt om de instellingen van de volgende onderwerpen
te wijzigen:
OnderwerpInstellingenDetails
TPWS (bandenspanningswaarschuwingssysteem) ( →Blz. 491)
Stel bandenspanning in (initialisatie banden-
spanningswaarschuwingssysteem)
Hiermee kan het bandenspannings-
waarschuwingssysteem worden
geïnitialiseerd. Houd om de initialisa-
tie uit te voeren de toets
ingedrukt.
Zorg dat alle banden op de voorge-
schreven spanning zijn gebracht
voordat u de initialisatie uitvoert.
(→ Blz. 492)
Wijzig wiel (wijzig de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssysteem)
Hiermee kunt u de ingestelde identi-
ficatiecode van de sensor van het
bandenspanningswaarschuwings-
systeem wijzigen.
Om deze functie te kunnen inscha-
kelen moet een tweede set identifi-
catiecodes van de sensoren van het
bandenspanningswaarschuwings-
systeem door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
worden geregistreerd. Neem voor
meer informatie over het wijzigen
van de geregistreerde identificatie-
code contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige. ( →Blz. 493)
OnderwerpInstellingenDetails
Ta a l Hiermee kan de weergegeven taal
worden gewijzigd.
EenhedenHiermee kunnen de weergegeven
meeteenheden worden gewijzigd.
CAMRY_HV_OM_Europe_OM33F82E.book Page 153 Friday, August 14, 2020 9:43 AM

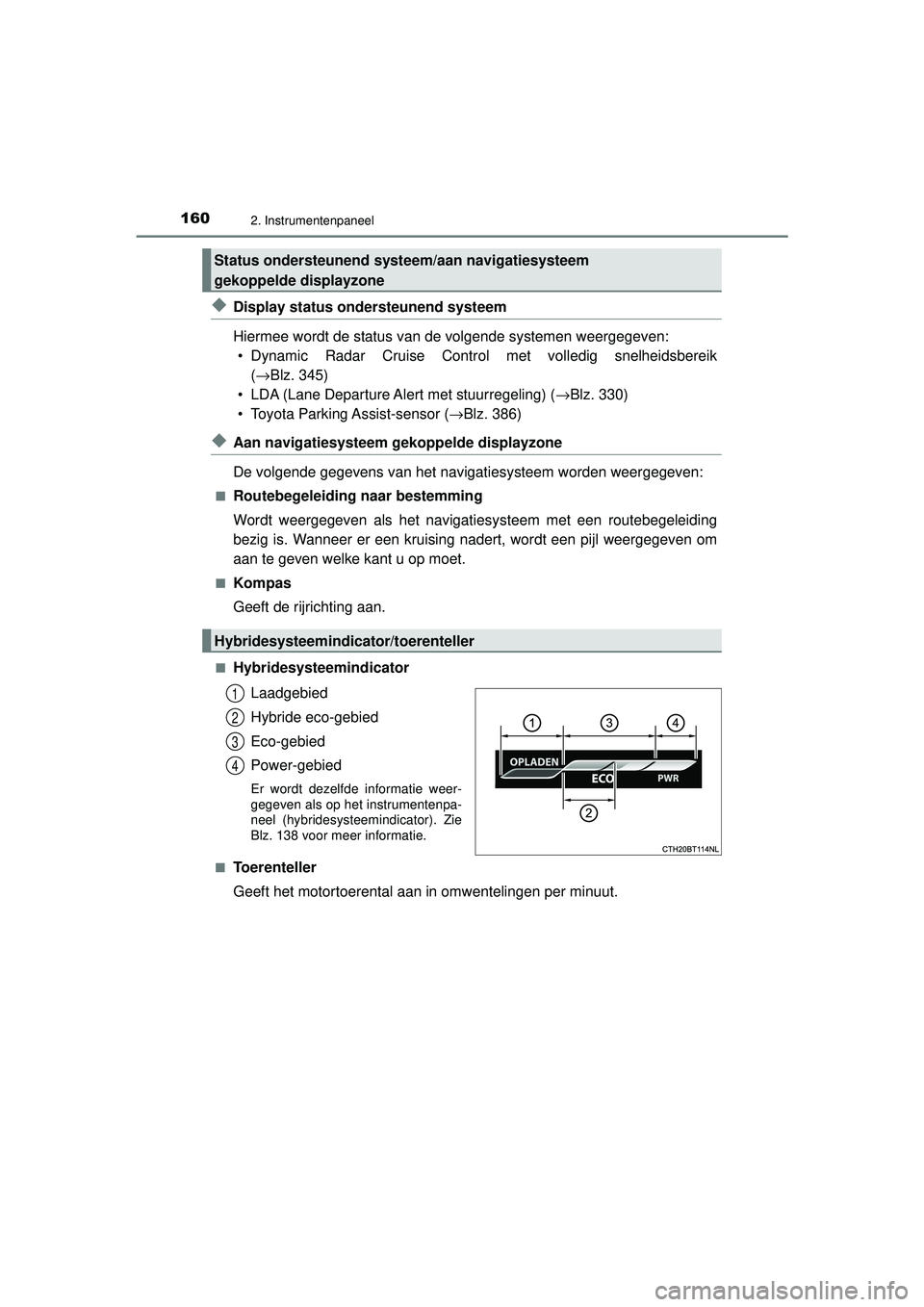

1602. Instrumentenpaneel
CAMRY_HV_EE
◆Display status ondersteunend systeem
Hiermee wordt de status van de volgende systemen weergegeven:• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 345)
• LDA (Lane Departure Alert met stuurregeling) ( →Blz. 330)
• Toyota Parking Assist-sensor ( →Blz. 386)
◆Aan navigatiesysteem gekoppelde displayzone
De volgende gegevens van het navigatiesysteem worden weergegeven:
■Routebegeleiding naar bestemming
Wordt weergegeven als het navigatiesysteem met een routebegeleiding
bezig is. Wanneer er een kruising nadert, wordt een pijl weergegeven om
aan te geven welke kant u op moet.
■Kompas
Geeft de rijrichting aan.
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
Power-gebied
Er wordt dezelfde informatie weer-
gegeven als op het instrumentenpa-
neel (hybridesysteemindicator). Zie
Blz. 138 voor meer informatie.
■
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Status ondersteunend systeem/aan navigatiesysteem
gekoppelde displayzone
Hybridesysteemindicator/toerenteller
1
2
3
4
CAMRY_HV_OM_Europe_OM33F82E.book Page 160 Friday, August 14, 2020 9:43 AM

174
CAMRY_HV_EE

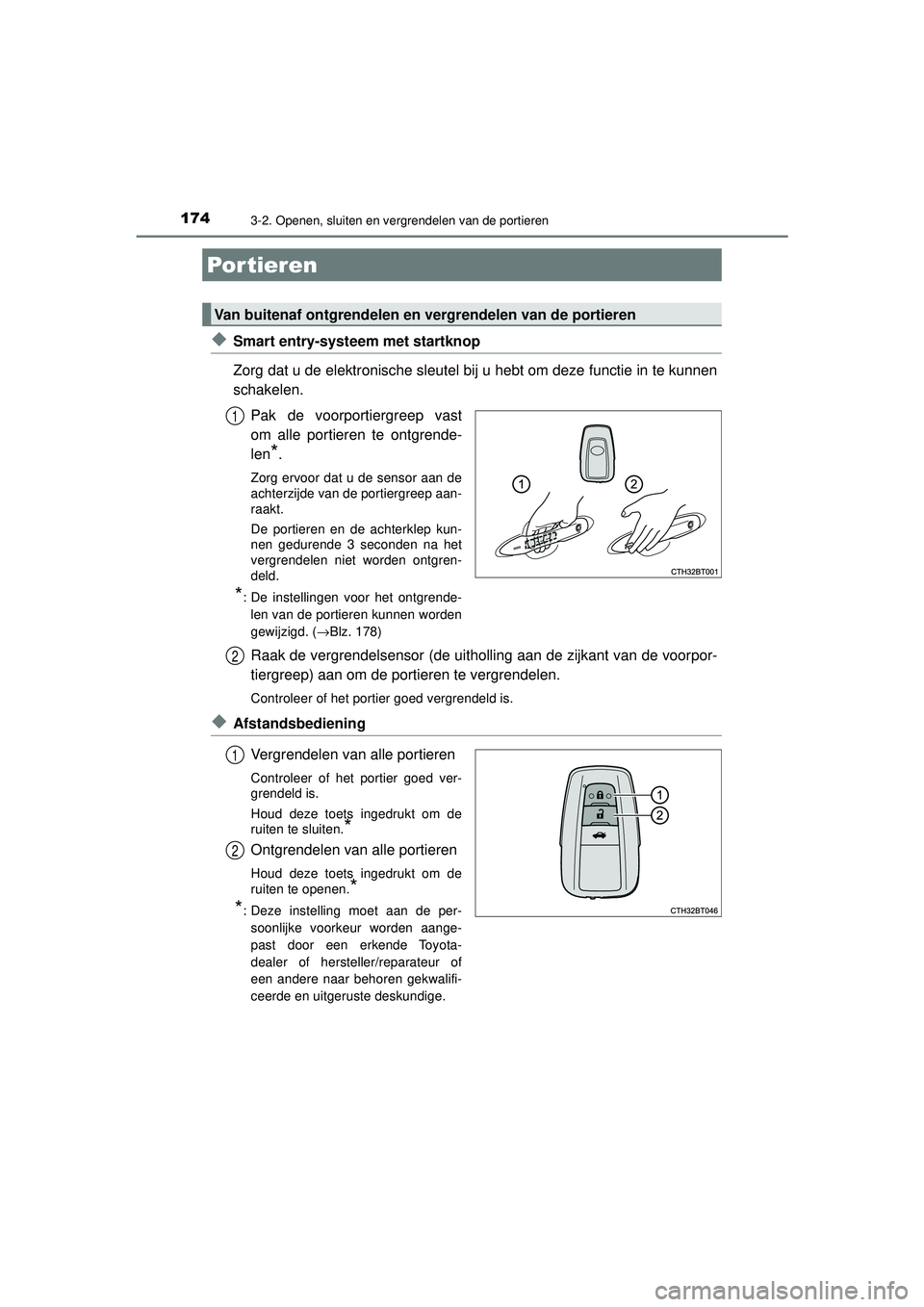

3-2. Openen, sluiten en vergrendelen van de portieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te kunnen
schakelen.Pak de voorportiergreep vast
om alle portieren te ontgrende-
len
*.
Zorg ervoor dat u de sensor aan de
achterzijde van de portiergreep aan-
raakt.
De portieren en de achterklep kun-
nen gedurende 3 seconden na het
vergrendelen niet worden ontgren-
deld.
*: De instellingen voor het ontgrende-len van de portieren kunnen worden
gewijzigd. ( →Blz. 178)
Raak de vergrendelsensor (de uitholling aan de zijkant van de voorpor-
tiergreep) aan om de portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portieren
Controleer of het portier goed ver-
grendeld is.
Houd deze toets ingedrukt om de
ruiten te sluiten.
*
Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de
ruiten te openen.*
*
: Deze instelling moet aan de per-
soonlijke voorkeur worden aange-
past door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Por tieren
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 174 Friday, August 14, 2020 9:43 AM
