sensor TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

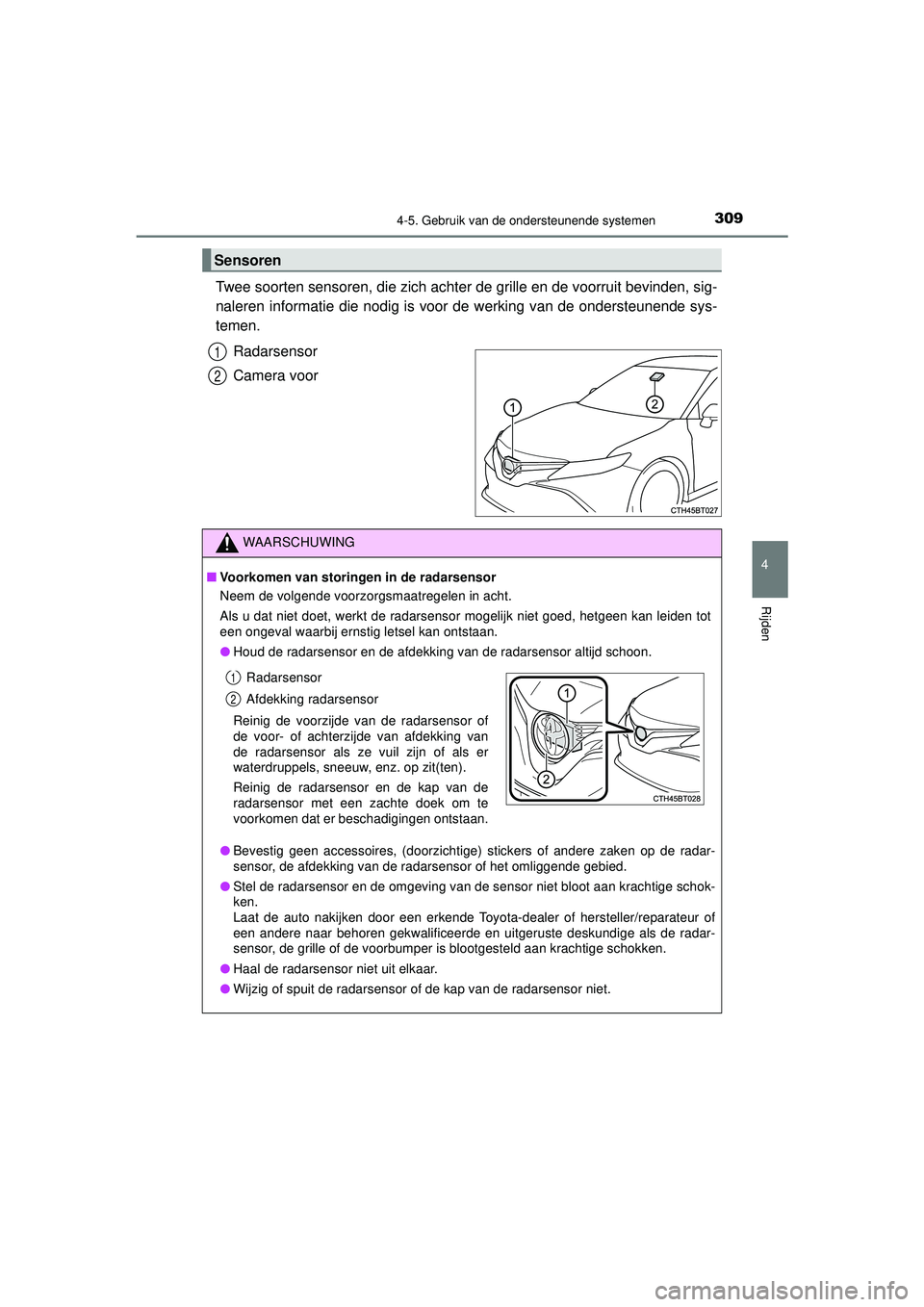

3094-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Twee soorten sensoren, die zich achter de grille en de voorruit bevinden, sig-
naleren informatie die nodig is voor de werking van de ondersteunende sys-
temen.Radarsensor
Camera voor
Sensoren
1
2
WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de radarsensor en de afdekking van de radarsensor altijd schoon.
● Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de radar-
sensor, de afdekking van de radarsensor of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krachtige schok-
ken.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als de radar-
sensor, de grille of de voorbumper is blootgesteld aan krachtige schokken.
● Haal de radarsensor niet uit elkaar.
● Wijzig of spuit de radarsensor of de kap van de radarsensor niet.
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ontstaan.1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 309 Friday, August 14, 2020 9:43 AM

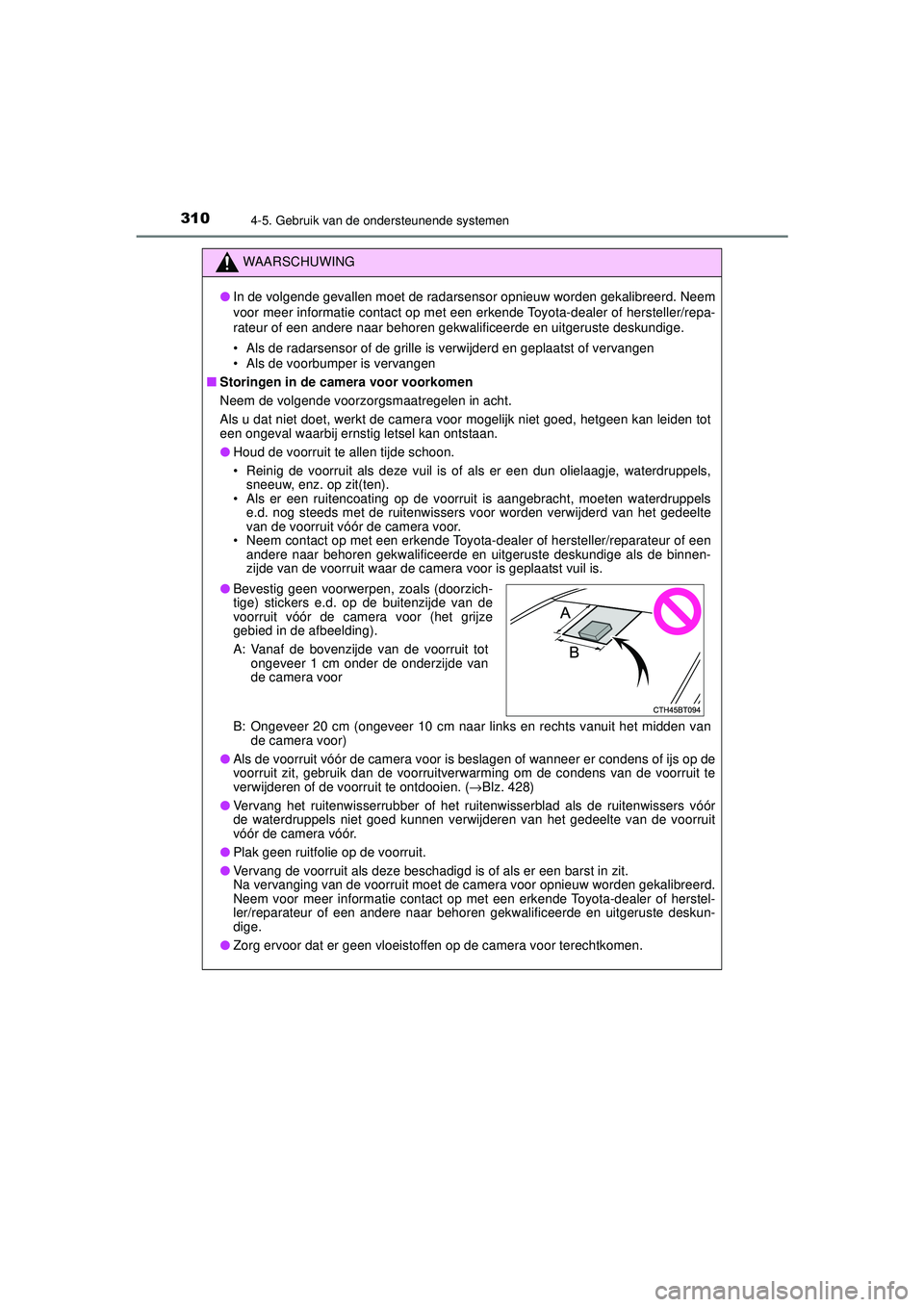

3104-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
●In de volgende gevallen moet de radar sensor opnieuw worden gekalibreerd. Neem
voor meer informatie contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwali ficeerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwijderd en geplaatst of vervangen
• Als de voorbumper is vervangen
■ Storingen in de camera voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de camera voor mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels e.d. nog steeds met de ruitenwissers voor worden verwijderd van het gedeelte
van de voorruit vóór de camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als de binnen-
zijde van de voorruit waar de camera voor is geplaatst vuil is.
B: Ongeveer 20 cm (ongeveer 10 cm naar links en rechts vanuit het midden van de camera voor)
● Als de voorruit vóór de camera voor is beslagen of wanneer er condens of ijs op de
voorruit zit, gebruik dan de voorruitverwarming om de condens van de voorruit te
verwijderen of de voorruit te ontdooien. ( →Blz. 428)
● Vervang het ruitenwisserrubber of het ruitenwisserblad als de ruitenwissers vóór
de waterdruppels niet goed kunnen verwijderen van het gedeelte van de voorruit
vóór de camera vóór.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Na vervanging van de voorruit moet de camera voor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Zorg ervoor dat er geen vloeistoffen op de camera voor terechtkomen.
●Bevestig geen voorwerpen, zoals (doorzich-
tige) stickers e.d. op de buitenzijde van de
voorruit vóór de camera voor (het grijze
gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit tot
ongeveer 1 cm onder de onderzijde van
de camera voor
CAMRY_HV_OM_Europe_OM33F82E.book Page 310 Friday, August 14, 2020 9:43 AM

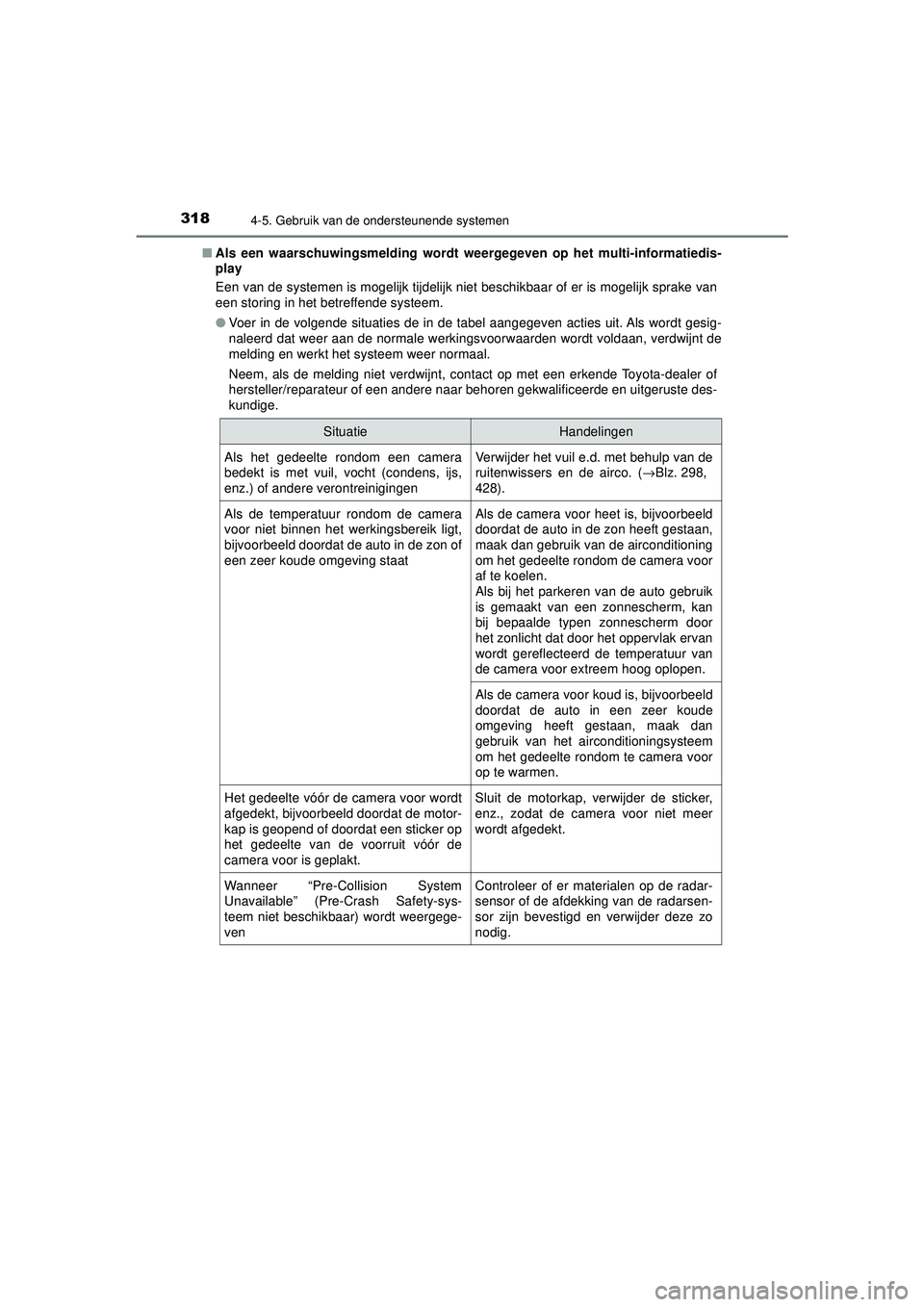

3184-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Als een waarschuwingsmelding wordt weer gegeven op het multi-informatiedis-
play
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van
een storing in het betreffende systeem.
● Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt gesig-
naleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de
melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
SituatieHandelingen
Als het gedeelte rondom een camera
bedekt is met vuil, vocht (condens, ijs,
enz.) of andere verontreinigingenVerwijder het vuil e.d. met behulp van de
ruitenwissers en de airco. ( →Blz. 298,
428).
Als de temperatuur rondom de camera
voor niet binnen het werkingsbereik ligt,
bijvoorbeeld doordat de auto in de zon of
een zeer koude omgeving staatAls de camera voor heet is, bijvoorbeeld
doordat de auto in de zon heeft gestaan,
maak dan gebruik van de airconditioning
om het gedeelte rondom de camera voor
af te koelen.
Als bij het parkeren van de auto gebruik
is gemaakt van een zonnescherm, kan
bij bepaalde typen zonnescherm door
het zonlicht dat door het oppervlak ervan
wordt gereflecteerd de temperatuur van
de camera voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude
omgeving heeft gestaan, maak dan
gebruik van het airconditioningsysteem
om het gedeelte rondom te camera voor
op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motor-
kap is geopend of doordat een sticker op
het gedeelte van de voorruit vóór de
camera voor is geplakt. Sluit de motorkap, verwijder de sticker,
enz., zodat de camera voor niet meer
wordt afgedekt.
Wanneer “Pre-Collision System
Unavailable” (Pre-Crash Safety-sys-
teem niet beschikbaar) wordt weergege-
ven
Controleer of er materialen op de radar-
sensor of de afdekking van de radarsen-
sor zijn bevestigd en verwijder deze zo
nodig.
CAMRY_HV_OM_Europe_OM33F82E.book Page 318 Friday, August 14, 2020 9:43 AM

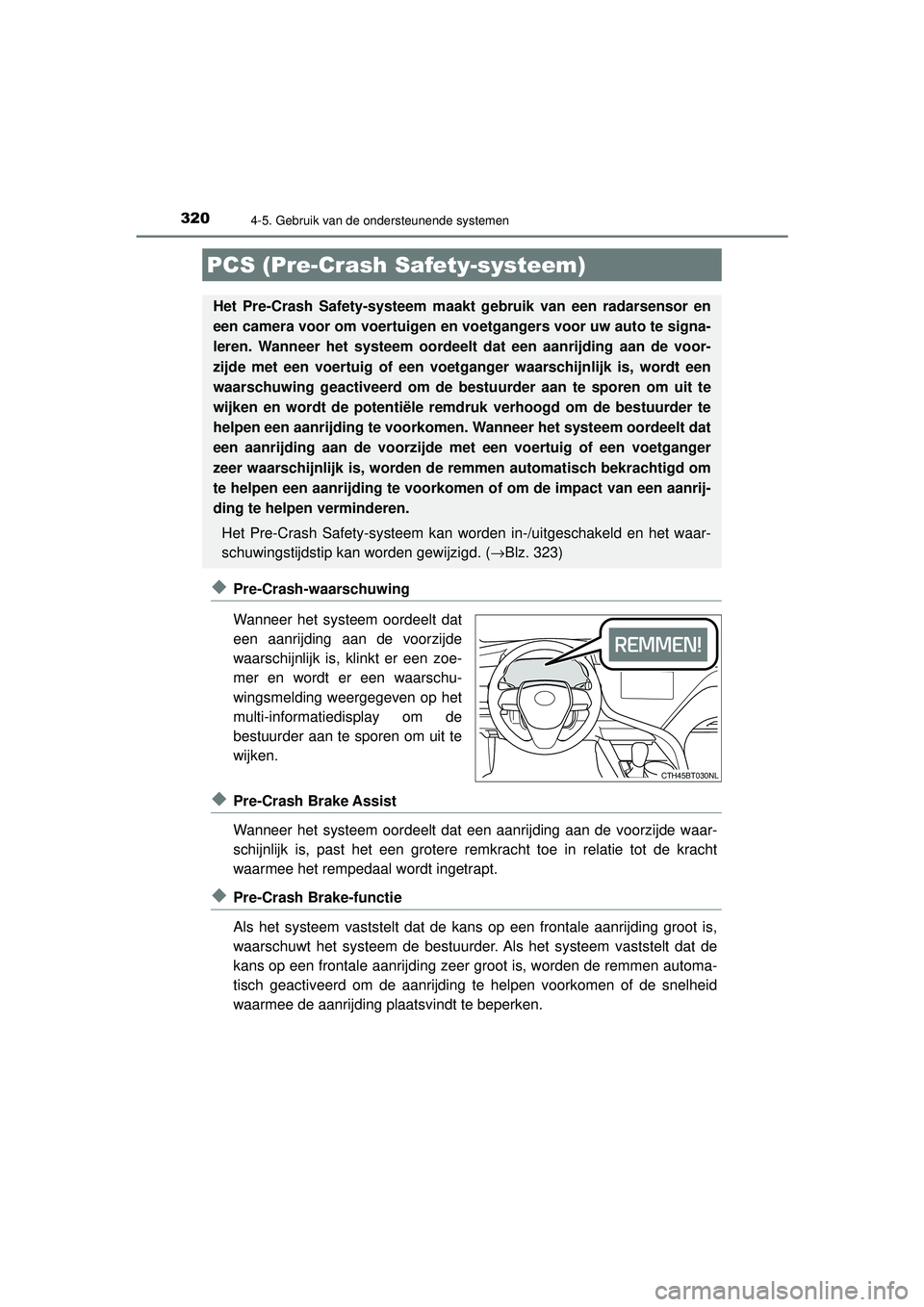

3204-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat
een aanrijding aan de voorzijde
waarschijnlijk is, klinkt er een zoe-
mer en wordt er een waarschu-
wingsmelding weergegeven op het
multi-informatiedisplay om de
bestuurder aan te sporen om uit te
wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een aanrijding aan de voorzijde waar-
schijnlijk is, past het een grotere remkracht toe in relatie tot de kracht
waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-functie
Als het systeem vaststelt dat de kans op een frontale aanrijding groot is,
waarschuwt het systeem de bestuurder. Als het systeem vaststelt dat de
kans op een frontale aanrijding zeer groot is, worden de remmen automa-
tisch geactiveerd om de aanrijding te helpen voorkomen of de snelheid
waarmee de aanrijding plaatsvindt te beperken.
PCS (Pre-Crash Safety-systeem)
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en
een camera voor om voertu igen en voetgangers voor uw auto te signa-
leren. Wanneer het systeem oordeelt dat een aanrijding aan de voor-
zijde met een voertuig of een vo etganger waarschijnlijk is, wordt een
waarschuwing geactiveerd om de best uurder aan te sporen om uit te
wijken en wordt de potentiële re mdruk verhoogd om de bestuurder te
helpen een aanrijding te voorkomen. Wanneer het systeem oordeelt dat
een aanrijding aan de vo orzijde met een voertuig of een voetganger
zeer waarschijnlijk is, worden de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkome n of om de impact van een aanrij-
ding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het waar-
schuwingstijdstip kan worden gewijzigd. ( →Blz. 323)
CTH45BT030NL
CAMRY_HV_OM_Europe_OM33F82E.book Page 320 Friday, August 14, 2020 9:43 AM

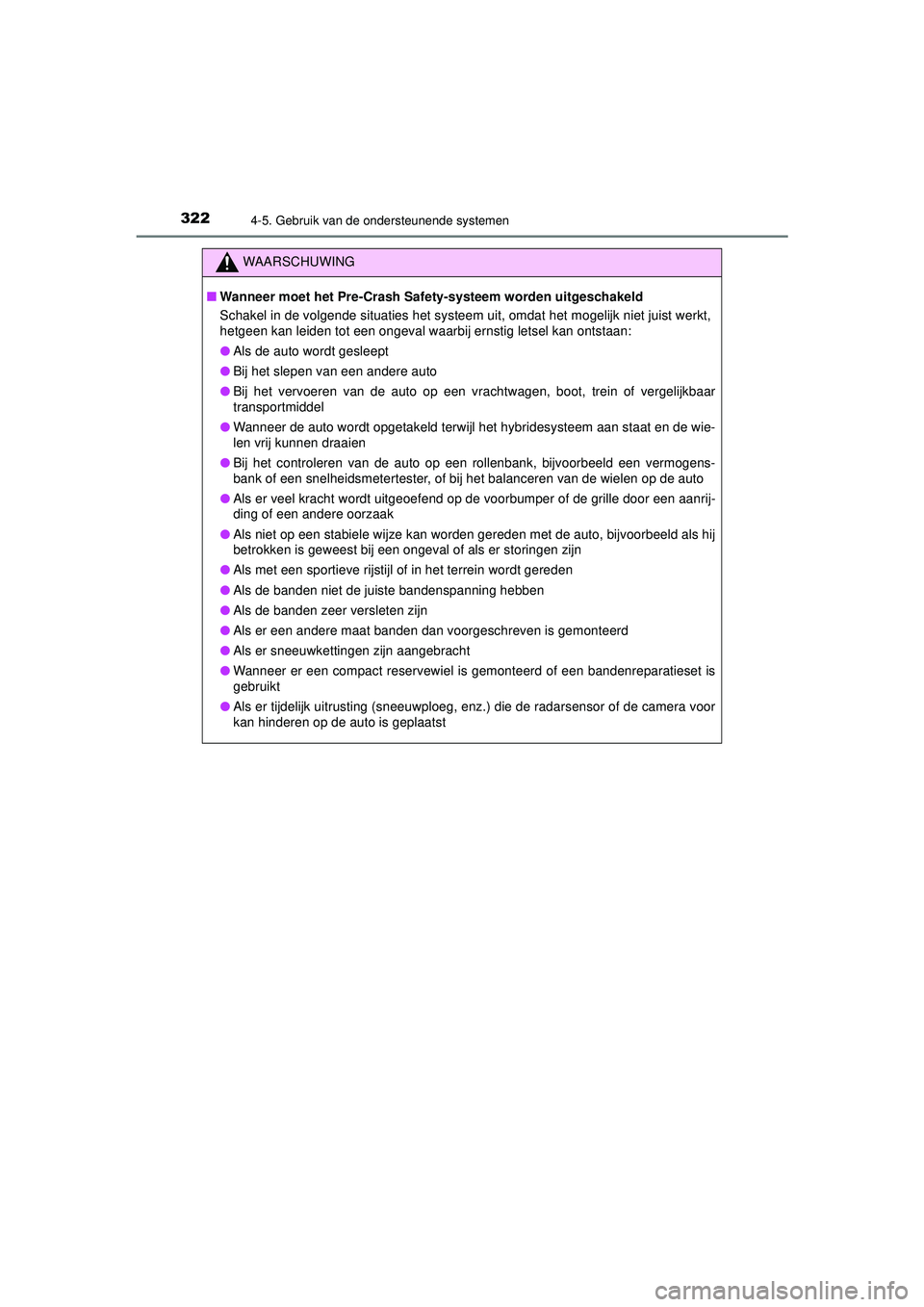

3224-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Wanneer moet het Pre-Crash Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet juist werkt,
hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
● Wanneer de auto wordt opgetakeld terwijl het hybridesysteem aan staat en de wie-
len vrij kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een vermogens-
bank of een snelheidsmetertester, of bij het balanceren van de wielen op de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de grille door een aanrij-
ding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenreparatieset is
gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsensor of de camera voor
kan hinderen op de auto is geplaatst
CAMRY_HV_OM_Europe_OM33F82E.book Page 322 Friday, August 14, 2020 9:43 AM

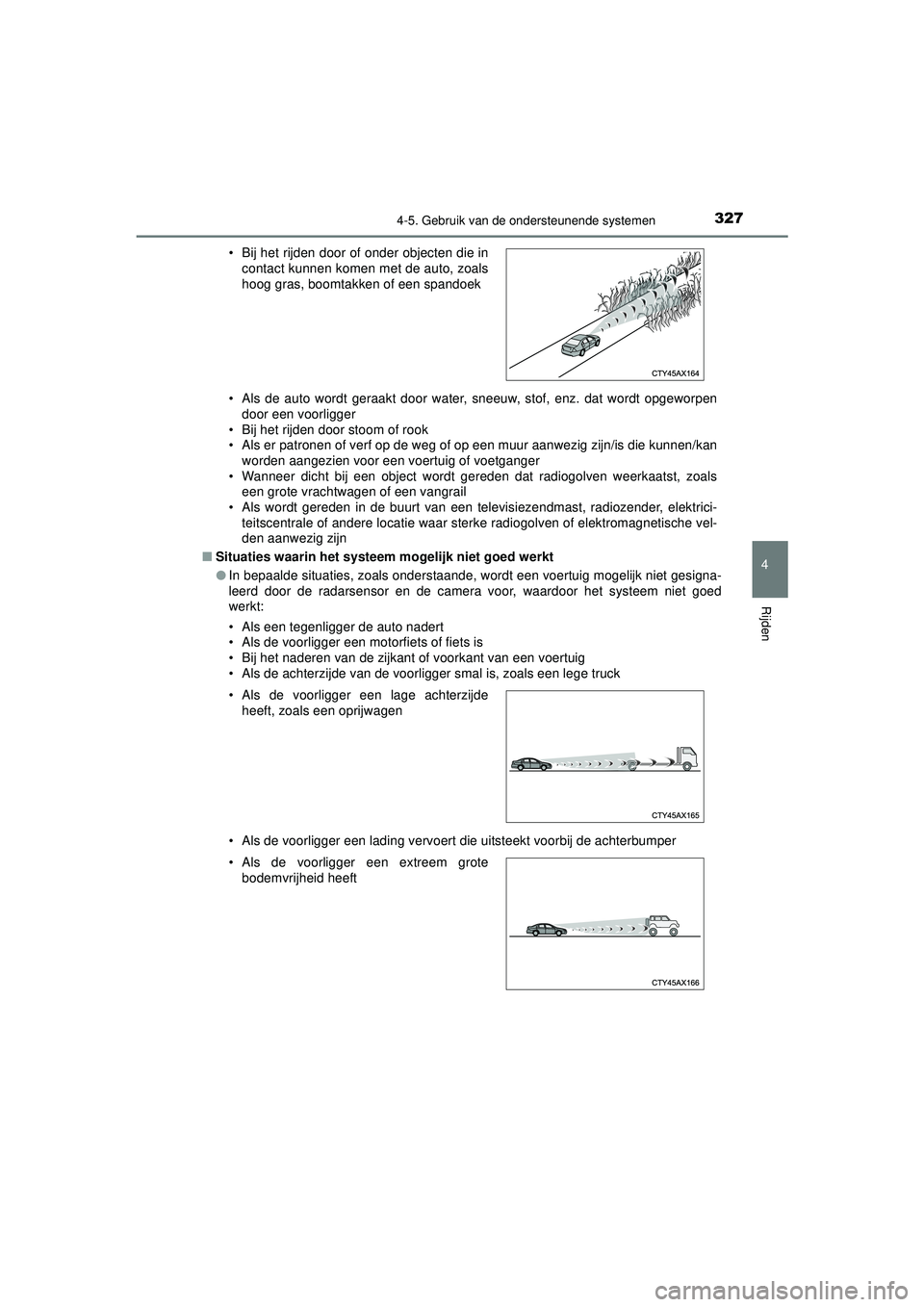

3274-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat wordt opgeworpendoor een voorligger
• Bij het rijden door stoom of rook
• Als er patronen of verf op de weg of op een muur aanwezig zijn/is die kunnen/kan worden aangezien voor een voertuig of voetganger
• Wanneer dicht bij een object wordt gereden dat radiogolven weerkaatst, zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektrici-
teitscentrale of andere locatie waar sterke radiogolven of elektromagnetische vel-
den aanwezig zijn
■ Situaties waarin het systeem mogelijk niet goed werkt
● In bepaalde situaties, zoals onderstaande, wordt een voertuig mogelijk niet gesigna-
leerd door de radarsensor en de camera voor, waardoor het systeem niet goed
werkt:
• Als een tegenligger de auto nadert
• Als de voorligger een motorfiets of fiets is
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als de achterzijde van de voorligger smal is, zoals een lege truck
• Als de voorligger een lading vervoert die uitsteekt voorbij de achterbumper • Bij het rijden door of onder objecten die in
contact kunnen komen met de auto, zoals
hoog gras, boomtakken of een spandoek
• Als de voorligger een lage achterzijde heeft, zoals een oprijwagen
• Als de voorligger een extreem grote bodemvrijheid heeft
CAMRY_HV_OM_Europe_OM33F82E.book Page 327 Friday, August 14, 2020 9:43 AM

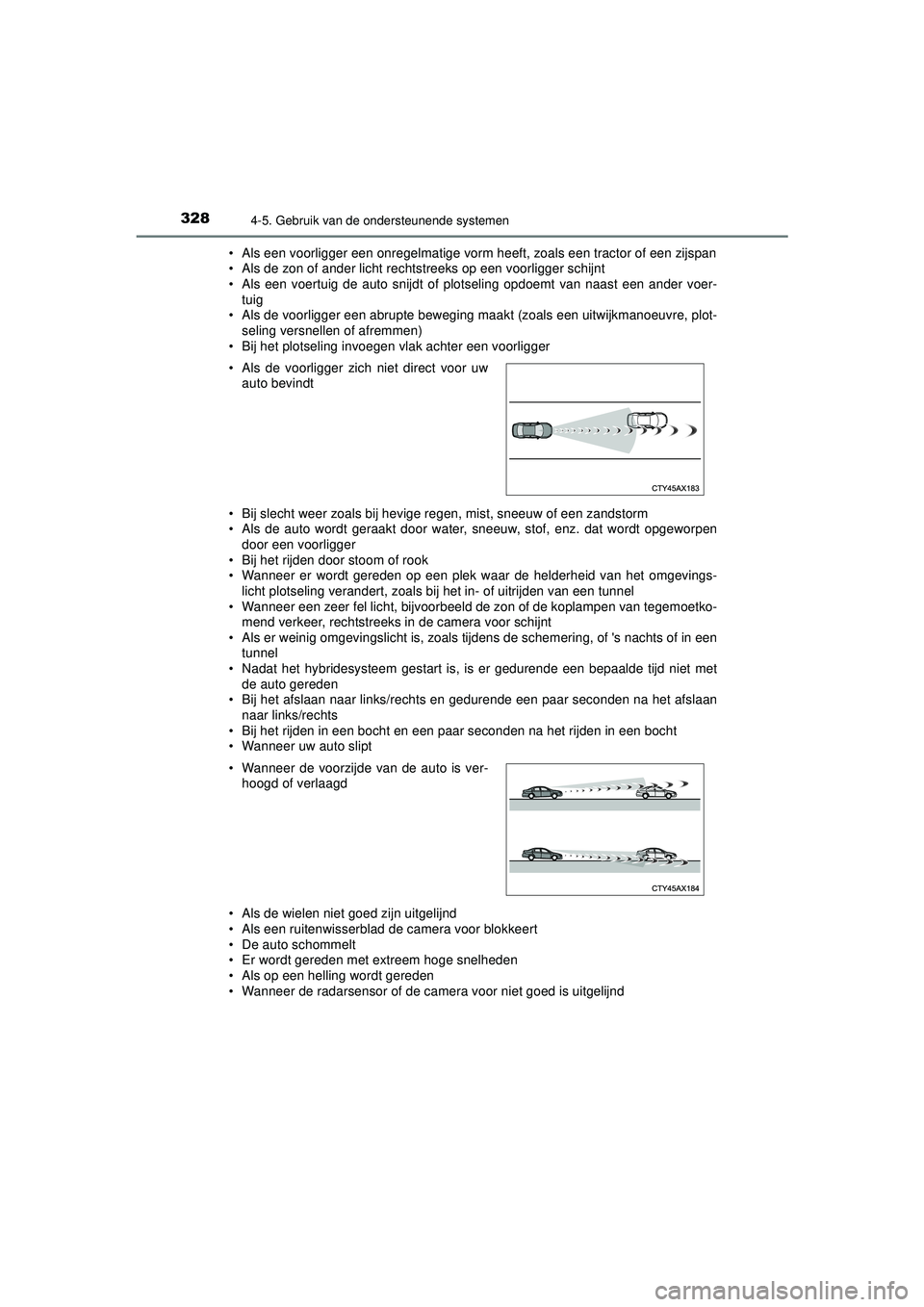

3284-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE• Als een voorligger een onregelmatige vorm heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schijnt
• Als een voertuig de auto snijdt of plotseling opdoemt van naast een ander voer-
tuig
• Als de voorligger een abrupte beweging maakt (zoals een uitwijkmanoeuvre, plot- seling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger
• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat wordt opgeworpen door een voorligger
• Bij het rijden door stoom of rook
• Wanneer er wordt gereden op een plek waar de helderheid van het omgevings- licht plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetko- mend verkeer, rechtstreeks in de camera voor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts of in een
tunnel
• Nadat het hybridesysteem gestart is, is er gedurende een bepaalde tijd niet met de auto gereden
• Bij het afslaan naar links/rechts en gedurende een paar seconden na het afslaan naar links/rechts
• Bij het rijden in een bocht en een paar seconden na het rijden in een bocht
• Wanneer uw auto slipt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd • Als de voorligger zich niet direct voor uw auto bevindt
• Wanneer de voorzijde van de auto is ver- hoogd of verlaagd
CAMRY_HV_OM_Europe_OM33F82E.book Page 328 Friday, August 14, 2020 9:43 AM

3294-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

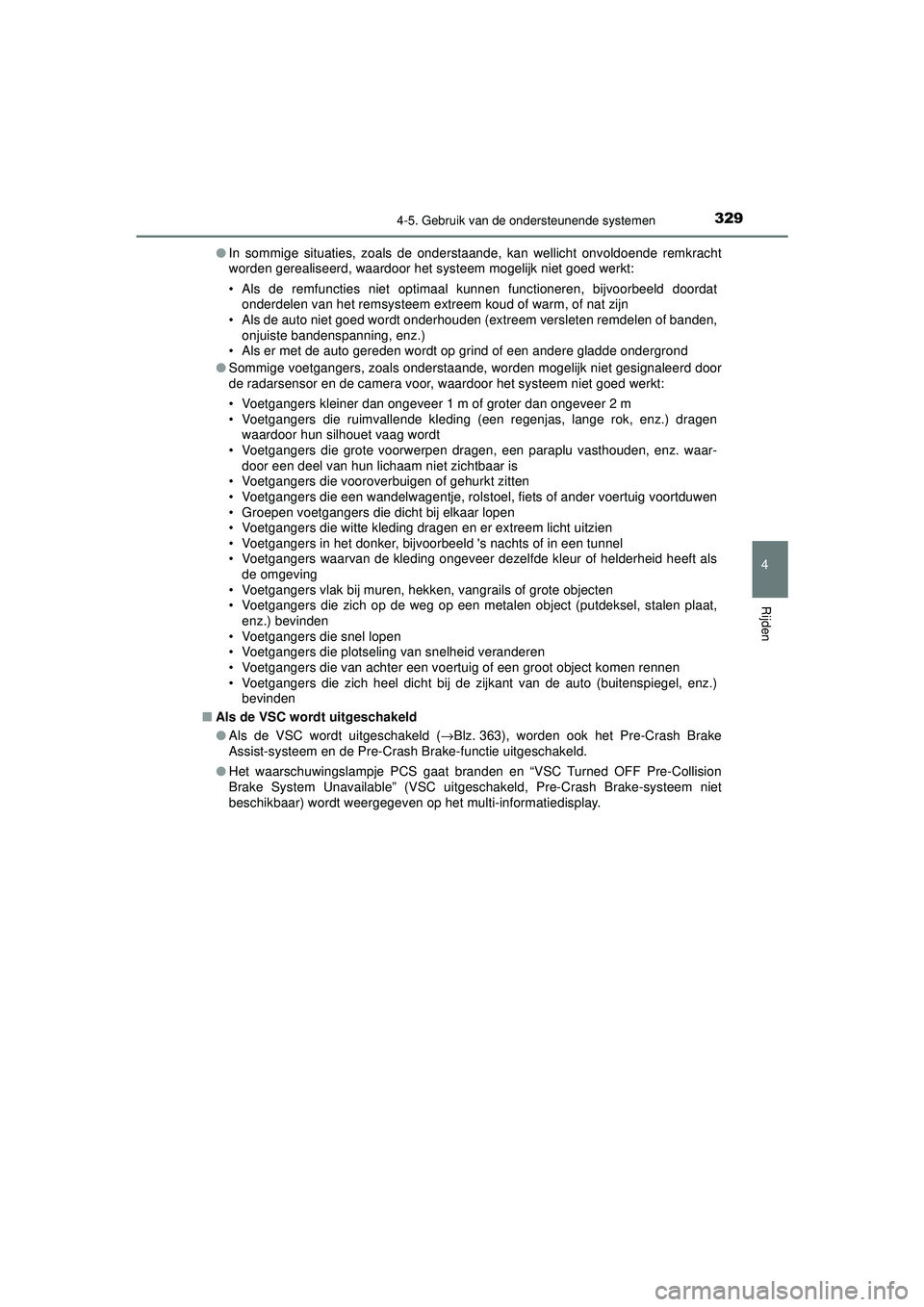

●In sommige situaties, zoals de onderstaande, kan wellicht onvoldoende remkracht
worden gerealiseerd, waardoor he t systeem mogelijk niet goed werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorbeeld doordat onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet gesignaleerd door
de radarsensor en de camera voor, waardoor het systeem niet goed werkt:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.) dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote voorwerpen dragen, een paraplu vasthouden, enz. waar-
door een deel van hun lichaam niet zichtbaar is
• Voetgangers die vooroverbuigen of gehurkt zitten
• Voetgangers die een wandelwagentje, rolstoel, fiets of ander voertuig voortduwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte kleding dragen en er extreem licht uitzien
• Voetgangers in het donker, bijvoorbeeld 's nachts of in een tunnel
• Voetgangers waarvan de kleding ongeveer dezelfde kleur of helderheid heeft als de omgeving
• Voetgangers vlak bij muren, hekken, vangrails of grote objecten
• Voetgangers die zich op de weg op een metalen object (putdeksel, stalen plaat, enz.) bevinden
• Voetgangers die snel lopen
• Voetgangers die plotseling van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object komen rennen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld (→ Blz. 363), worden ook het Pre-Crash Brake
Assist-systeem en de Pre-Cras h Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned OFF Pre-Collision
Brake System Unavailable” (VSC uitgeschakeld, Pre-Cras h Brake-systeem niet
beschikbaar) wordt weergegeven op het multi-informatiedisplay.
CAMRY_HV_OM_Europe_OM33F82E.book Page 329 Friday, August 14, 2020 9:43 AM

3434-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

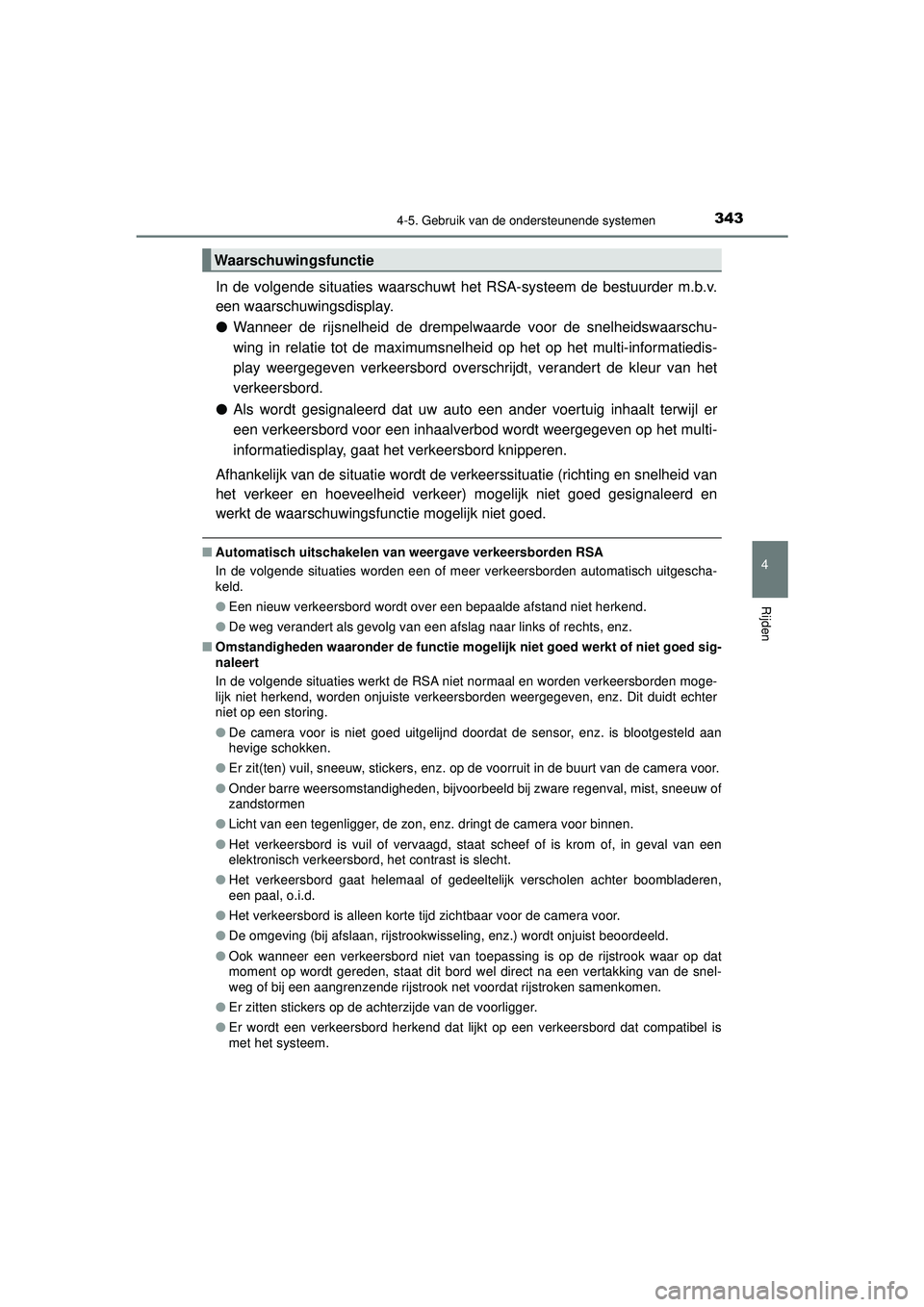

In de volgende situaties waarschuwt het RSA-systeem de bestuurder m.b.v.
een waarschuwingsdisplay.
●Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaarschu-
wing in relatie tot de maximumsnelheid op het op het multi-informatiedis-
play weergegeven verkeersbord over schrijdt, verandert de kleur van het
verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt terwijl er
een verkeersbord voor een inhaalverbod wordt weergegeven op het multi-
informatiedisplay, gaat het verkeersbord knipperen.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer) mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie mogelijk niet goed.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch uitgescha-
keld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet goed sig-
naleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersborden moge-
lijk niet herkend, worden onjuiste verkeersborden weergegeven, enz. Dit duidt echter
niet op een storing.
●De camera voor is niet goed uitgelijnd doordat de sensor, enz. is blootgesteld aan
hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de camera voor.
● Onder barre weersomstandigheden, bijvoorbeel d bij zware regenval, mist, sneeuw of
zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camera voor binnen.
● Het verkeersbord is vuil of vervaagd, staat scheef of is krom of, in geval van een
elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombladeren,
een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de camera voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijstrook waar op dat
moment op wordt gereden, staat dit bord wel direct na een vertakking van de snel-
weg of bij een aangrenzende rijstrook net voordat rijstroken samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat compatibel is
met het systeem.
Waarschuwingsfunctie
CAMRY_HV_OM_Europe_OM33F82E.book Page 343 Friday, August 14, 2020 9:43 AM

3464-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

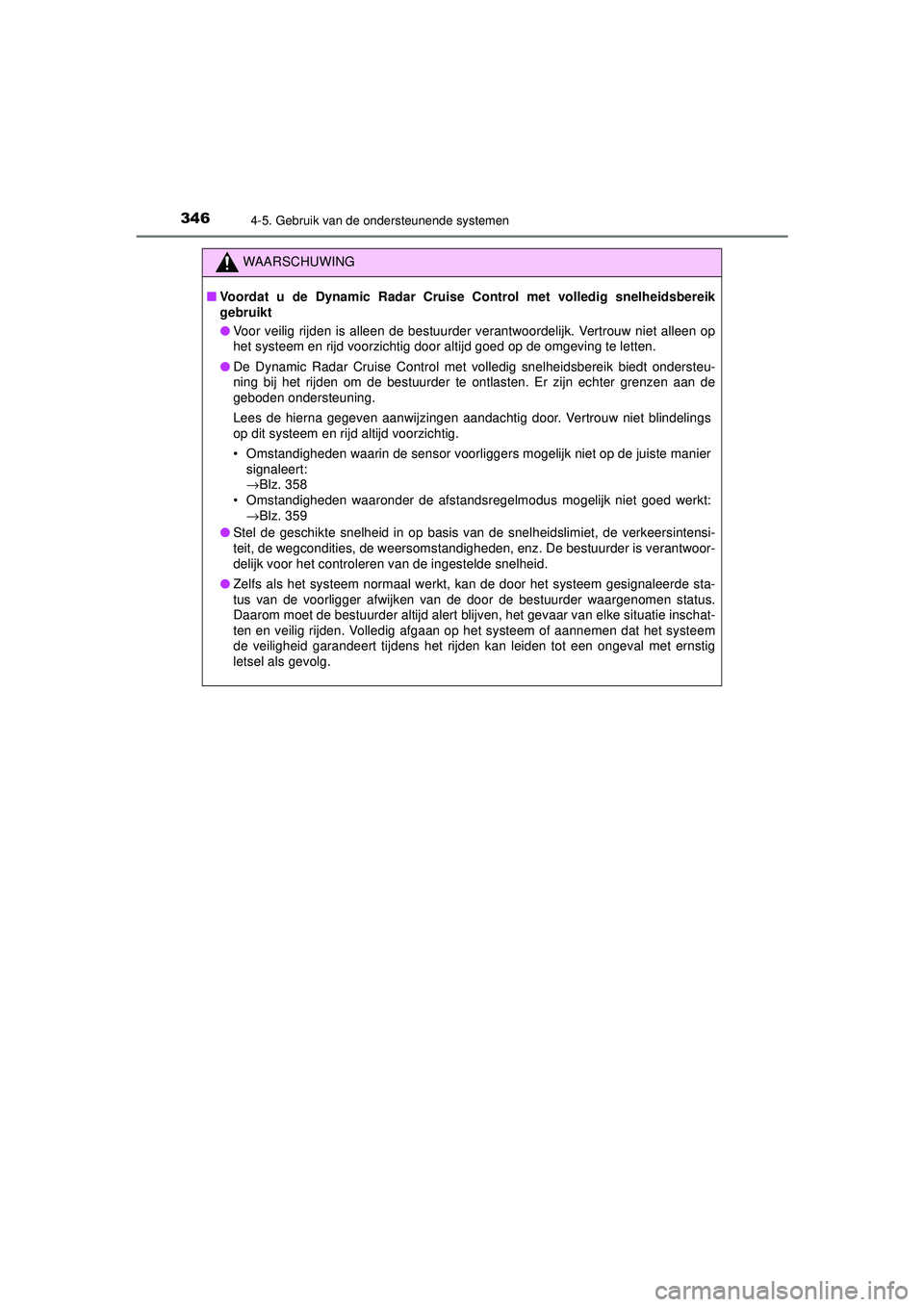

WAARSCHUWING
■Voordat u de Dynamic Radar Cruise Control met volledig snelheidsbereik
gebruikt
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Vertrouw niet alleen op
het systeem en rijd voorzichtig door altijd goed op de omgeving te letten.
● De Dynamic Radar Cruise Control met volledig snelheidsbereik biedt ondersteu-
ning bij het rijden om de bestuurder te ontlasten. Er zijn echter grenzen aan de
geboden ondersteuning.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste manier
signaleert:
→Blz. 358
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed werkt:
→Blz. 359
● Stel de geschikte snelheid in op basis van de snelheidslimiet, de verkeersintensi-
teit, de wegcondities, de weersomstandigheden, enz. De bestuurder is verantwoor-
delijk voor het controleren van de ingestelde snelheid.
● Zelfs als het systeem normaal werkt, kan de door het systeem gesignaleerde sta-
tus van de voorligger afwijken van de door de bestuurder waargenomen status.
Daarom moet de bestuurder altijd alert blijven, het gevaar van elke situatie inschat-
ten en veilig rijden. Volledig afgaan op het systeem of aannemen dat het systeem
de veiligheid garandeert tijdens het rijden kan leiden tot een ongeval met ernstig
letsel als gevolg.
CAMRY_HV_OM_Europe_OM33F82E.book Page 346 Friday, August 14, 2020 9:43 AM
