3784-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING

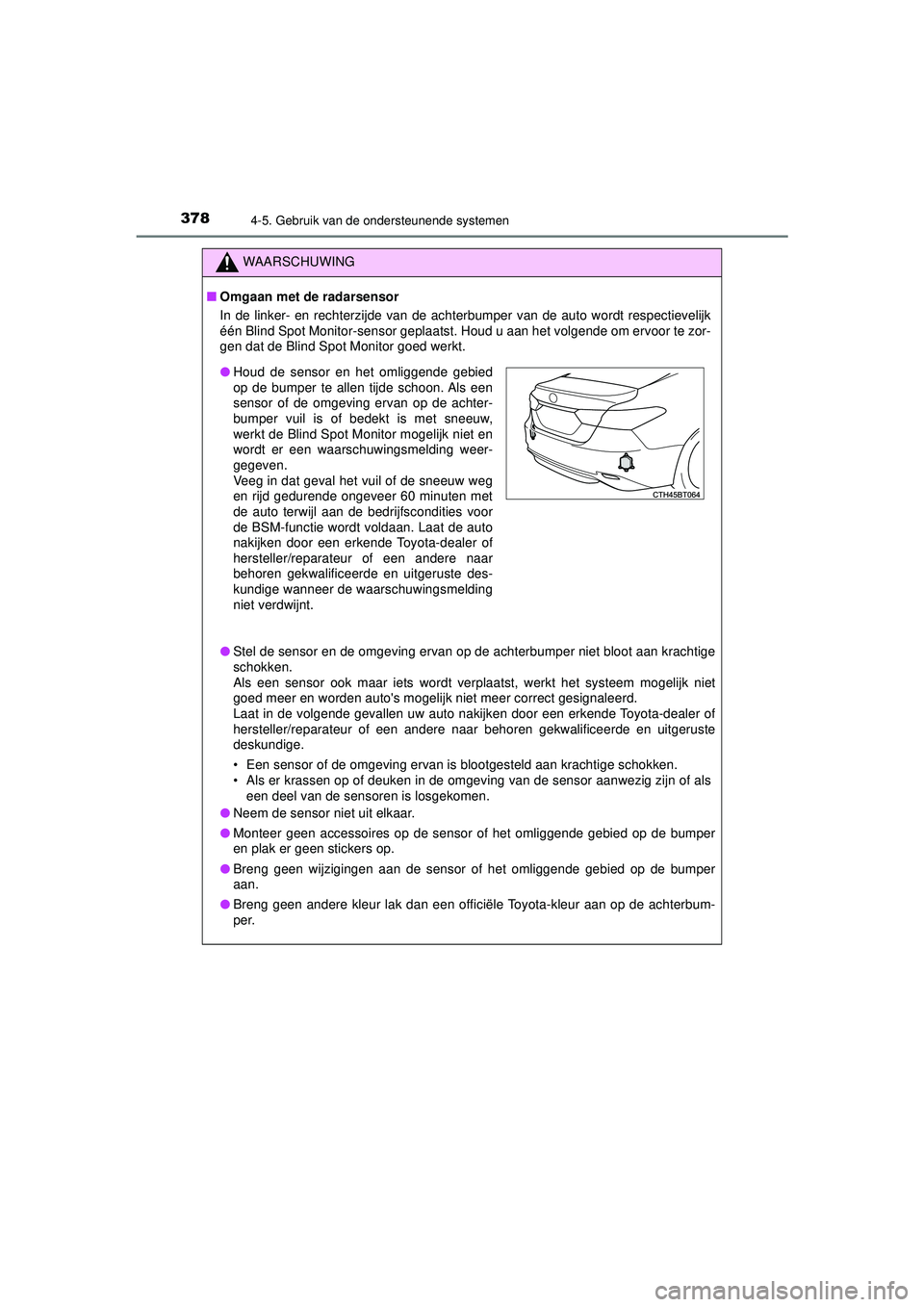

■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto wordt respectievelijk
één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende om ervoor te zor-
gen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving ervan op de achterbumper niet bloot aan krachtige
schokken.
Als een sensor ook maar iets wordt verplaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk niet meer correct gesignaleerd.
Laat in de volgende gevallen uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omgeving van de sensor aanwezig zijn of als een deel van de sensoren is losgekomen.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de bumper
en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de bumper
aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de achterbum-
per.
●Houd de sensor en het omliggende gebied
op de bumper te allen tijde schoon. Als een
sensor of de omgeving ervan op de achter-
bumper vuil is of bedekt is met sneeuw,
werkt de Blind Spot Monitor mogelijk niet en
wordt er een waarschuwingsmelding weer-
gegeven.
Veeg in dat geval het vuil of de sneeuw weg
en rijd gedurende ongeveer 60 minuten met
de auto terwijl aan de bedrijfscondities voor
de BSM-functie wordt voldaan. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige wanneer de waarschuwingsmelding
niet verdwijnt.
CAMRY_HV_OM_Europe_OM33F82E.book Page 378 Friday, August 14, 2020 9:43 AM

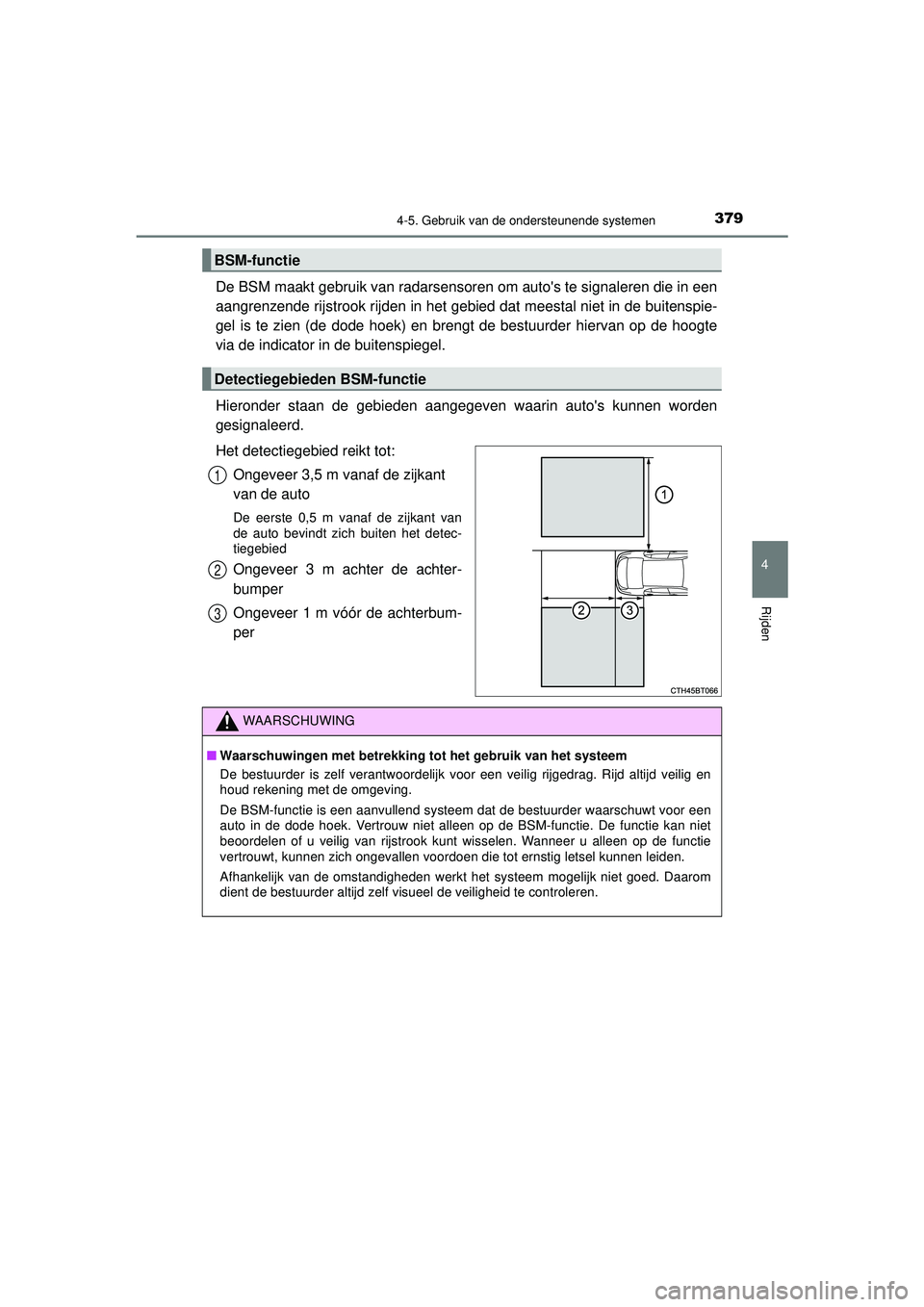

3794-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
De BSM maakt gebruik van radarsensoren om auto's te signaleren die in een
aangrenzende rijstrook rijden in het gebied dat meestal niet in de buitenspie-
gel is te zien (de dode hoek) en brengt de bestuurder hiervan op de hoogte
via de indicator in de buitenspiegel.
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden
gesignaleerd.
Het detectiegebied reikt tot:Ongeveer 3,5 m vanaf de zijkant
van de auto
De eerste 0,5 m vanaf de zijkant van
de auto bevindt zich buiten het detec-
tiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achterbum-
per
BSM-functie
Detectiegebieden BSM-functie
1
2
3
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullend systeem dat de bestuurder waarschuwt voor een
auto in de dode hoek. Vertrouw niet alleen op de BSM-functie. De functie kan niet
beoordelen of u veilig van rijstrook kunt wisselen. Wanneer u alleen op de functie
vertrouwt, kunnen zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed. Daarom
dient de bestuurder altijd zelf visueel de veiligheid te controleren.
CAMRY_HV_OM_Europe_OM33F82E.book Page 379 Friday, August 14, 2020 9:43 AM

3804-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

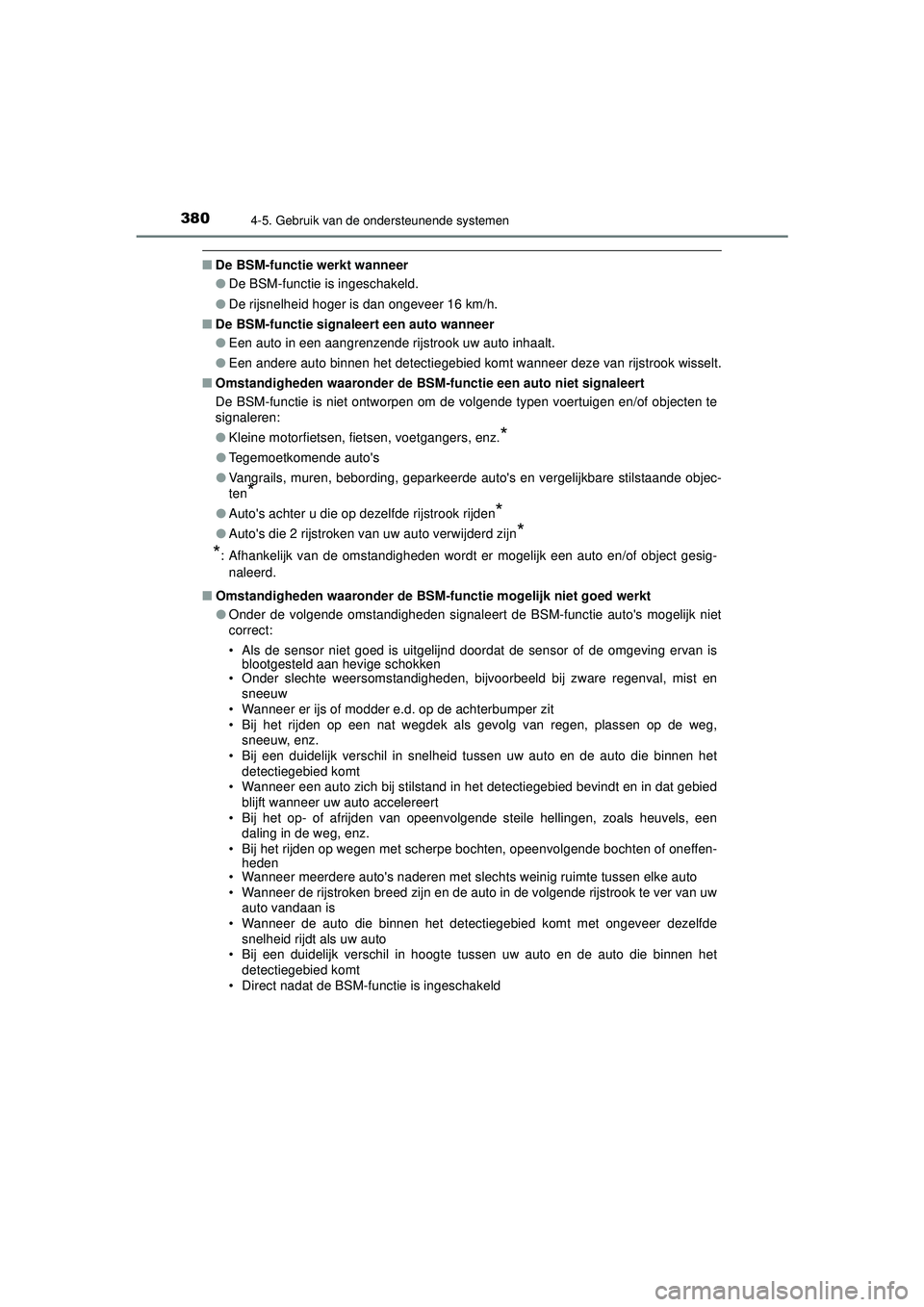

■De BSM-functie werkt wanneer
●De BSM-functie is ingeschakeld.
● De rijsnelheid hoger is dan ongeveer 16 km/h.
■ De BSM-functie signaleert een auto wanneer
●Een auto in een aangrenzende rijstrook uw auto inhaalt.
● Een andere auto binnen het detectiegebied komt wanneer deze van rijstrook wisselt.
■ Omstandigheden waaronder de BSM -functie een auto niet signaleert
De BSM-functie is niet ontworpen om de volgende typen voertuigen en/of objecten te
signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesig-
naleerd.
■ Omstandigheden waaronder de BSM -functie mogelijk niet goed werkt
● Onder de volgende omstandigheden signaleert de BSM-functie auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Onder slechte weersomstandigheden, b ijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Bij het rijden op een nat wegdek als gevolg van regen, plassen op de weg, sneeuw, enz.
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevindt en in dat gebied blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zoals heuvels, een
daling in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen- heden
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer de rijstroken breed zijn en de auto in de volgende rijstrook te ver van uw
auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongeveer dezelfde snelheid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het
detectiegebied komt
• Direct nadat de BSM-functie is ingeschakeld
CAMRY_HV_OM_Europe_OM33F82E.book Page 380 Friday, August 14, 2020 9:43 AM

3814-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

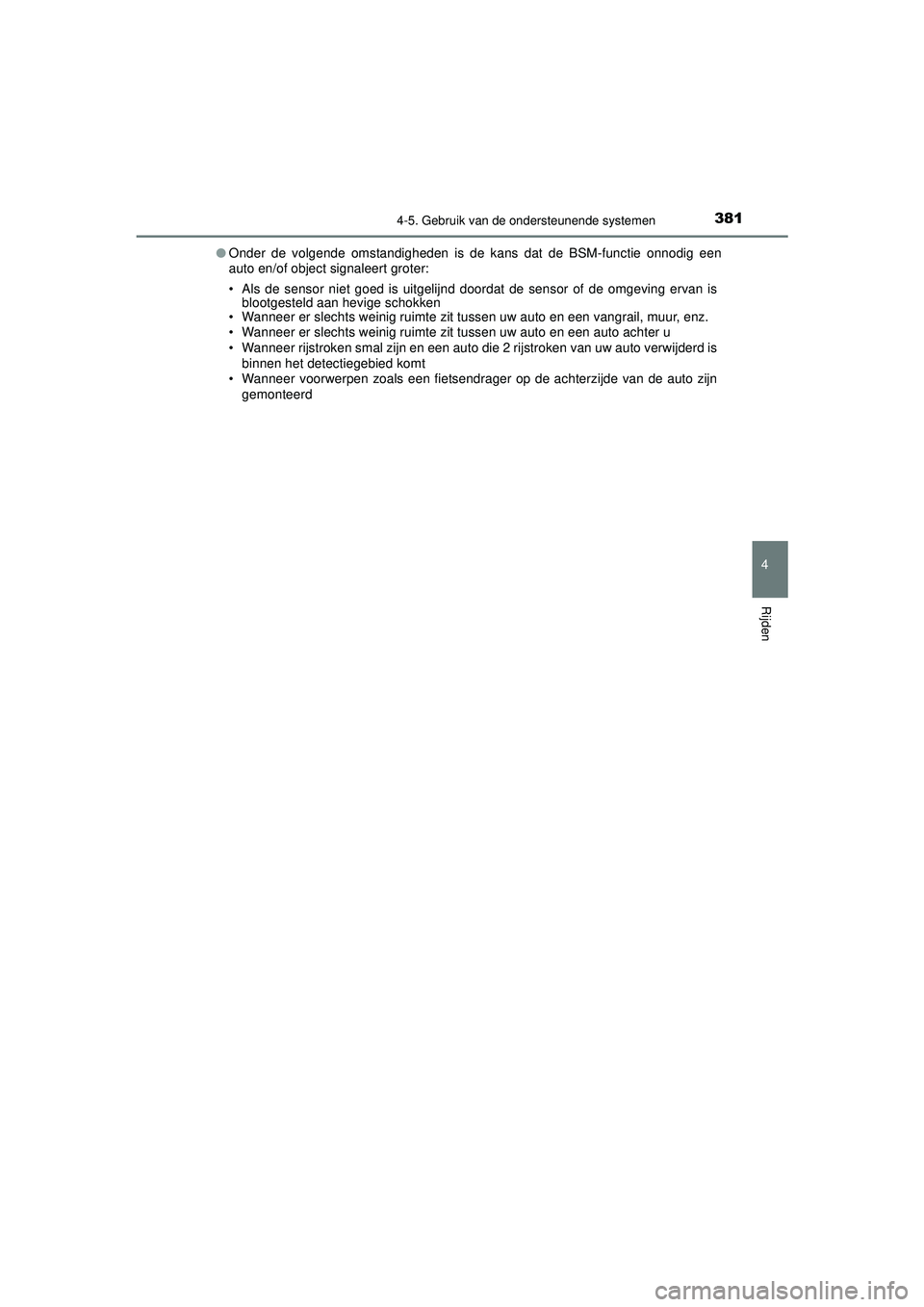

●Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig een
auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er slechts weinig ruimte zit tussen uw auto en een vangrail, muur, enz.
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Wanneer rijstroken smal zijn en een auto die 2 rijstroken van uw auto verwijderd is
binnen het detectiegebied komt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn
gemonteerd
CAMRY_HV_OM_Europe_OM33F82E.book Page 381 Friday, August 14, 2020 9:43 AM

3824-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

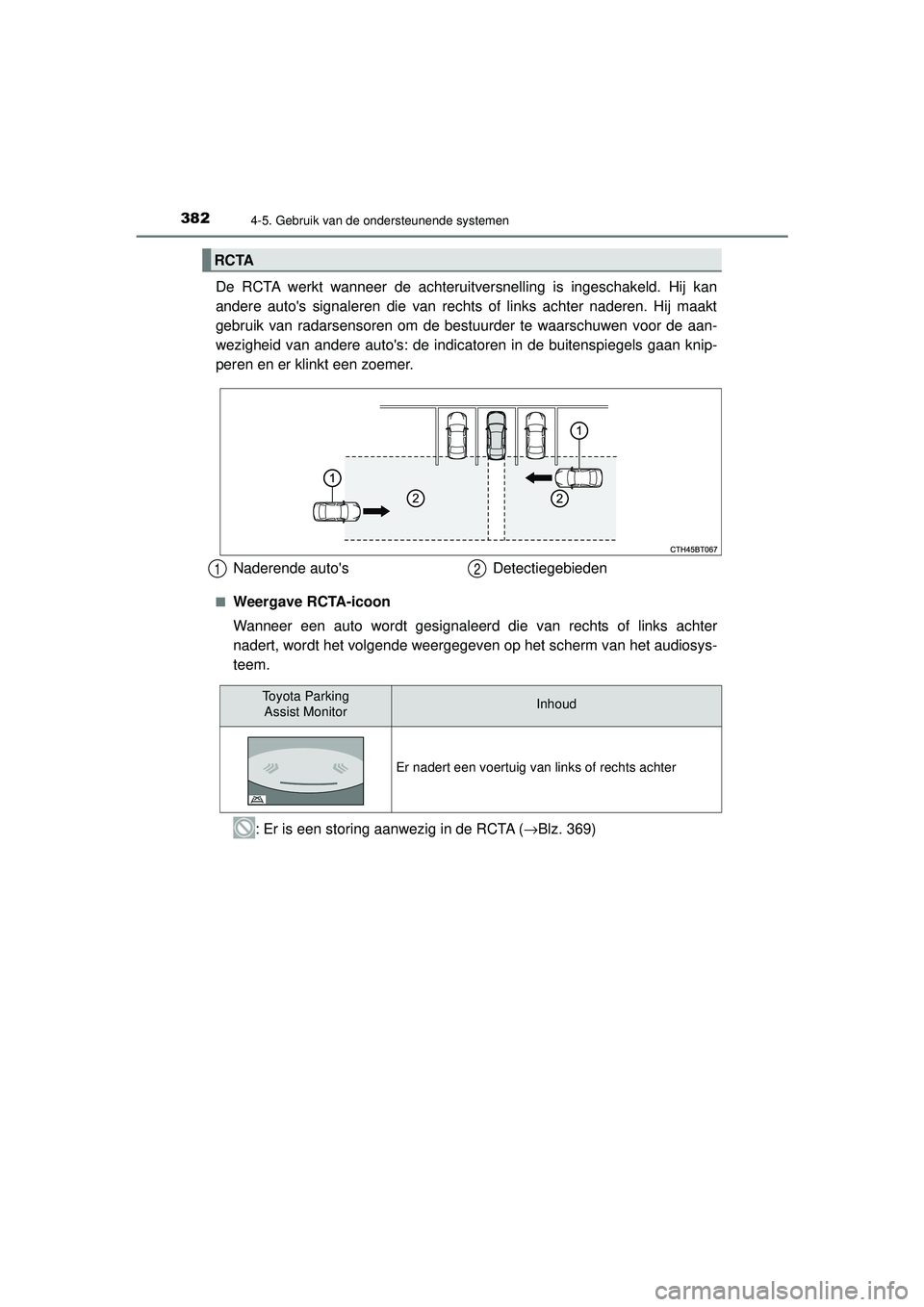

De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen. Hij maakt
gebruik van radarsensoren om de bestuurder te waarschuwen voor de aan-
wezigheid van andere auto's: de indicato ren in de buitenspiegels gaan knip-
peren en er klinkt een zoemer.
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, wordt het volgende weergegeven op het scherm van het audiosys-
teem.
: Er is een storing aanwezig in de RCTA (→Blz. 369)
RCTA
Naderende auto's Detectiegebieden12
To y o t a P a r k i n g
Assist MonitorInhoud
Er nadert een voertuig van links of rechts achter
CAMRY_HV_OM_Europe_OM33F82E.book Page 382 Friday, August 14, 2020 9:43 AM

3854-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

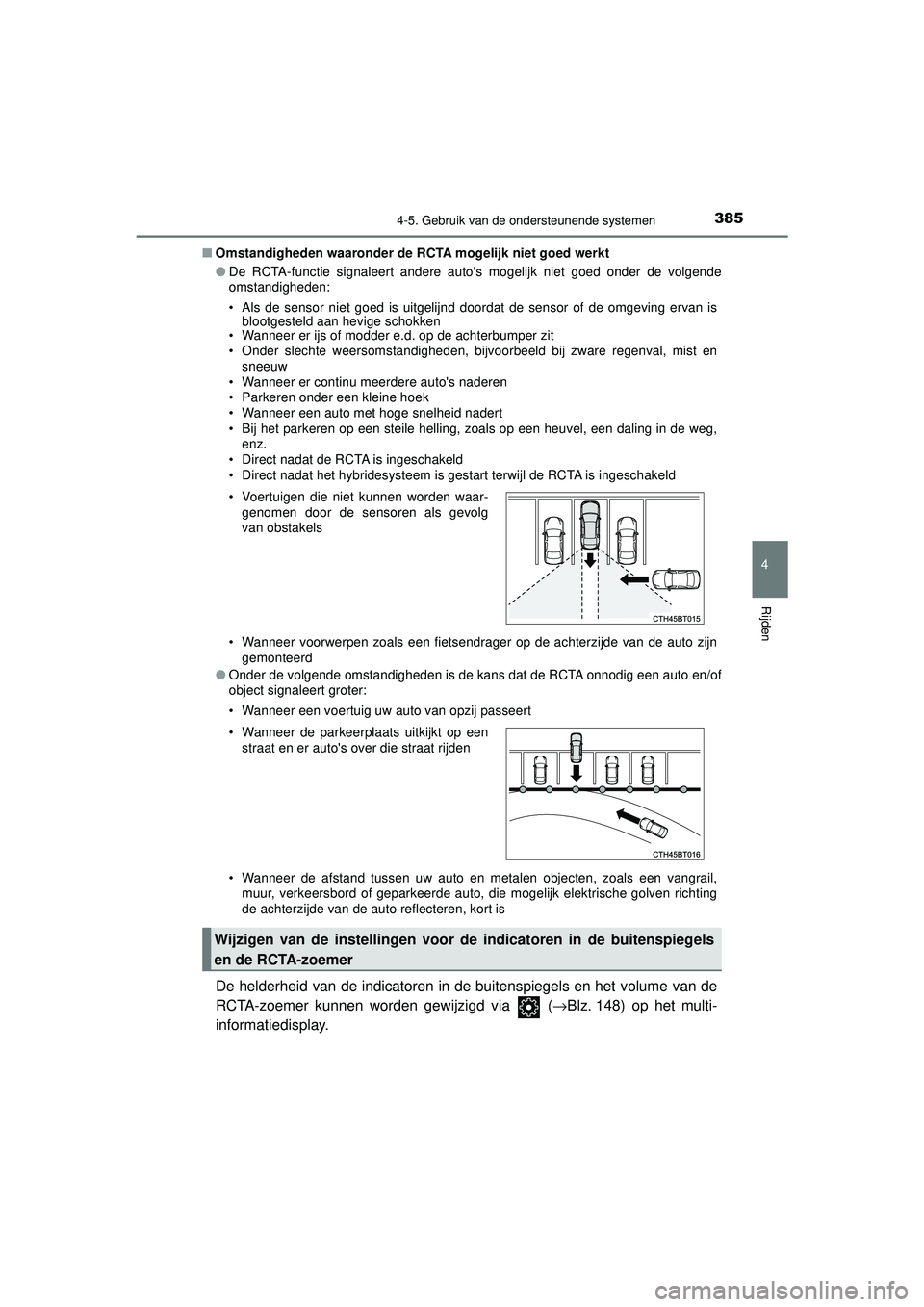

■Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●De RCTA-functie signaleert andere auto's mogelijk niet goed onder de volgende
omstandigheden:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Onder slechte weersomstandigheden, b ijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er continu meerdere auto's naderen
• Parkeren onder een kleine hoek
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op een steile helling, zoals op een heuvel, een daling in de weg, enz.
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is ingeschakeld
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn gemonteerd
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven richting
de achterzijde van de auto reflecteren, kort is
De helderheid van de indicatoren in de buitenspiegels en het volume van de
RCTA-zoemer kunnen worden gewijzigd via ( →Blz. 148) op het multi-
informatiedisplay.
• Voertuigen die niet kunnen worden waar- genomen door de sensoren als gevolg
van obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
Wijzigen van de instelli ngen voor de indicatoren in de buitenspiegels
en de RCTA-zoemer
CAMRY_HV_OM_Europe_OM33F82E.book Page 385 Friday, August 14, 2020 9:43 AM

3864-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Hoeksensoren voor
Binnenste sensoren voor
(indien aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
(indien aanwezig)
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumenten-
paneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
Als de schakelaar aan is, gaat het controlelampje branden om de bestuurder
te informeren dat het systeem geactiveerd is.

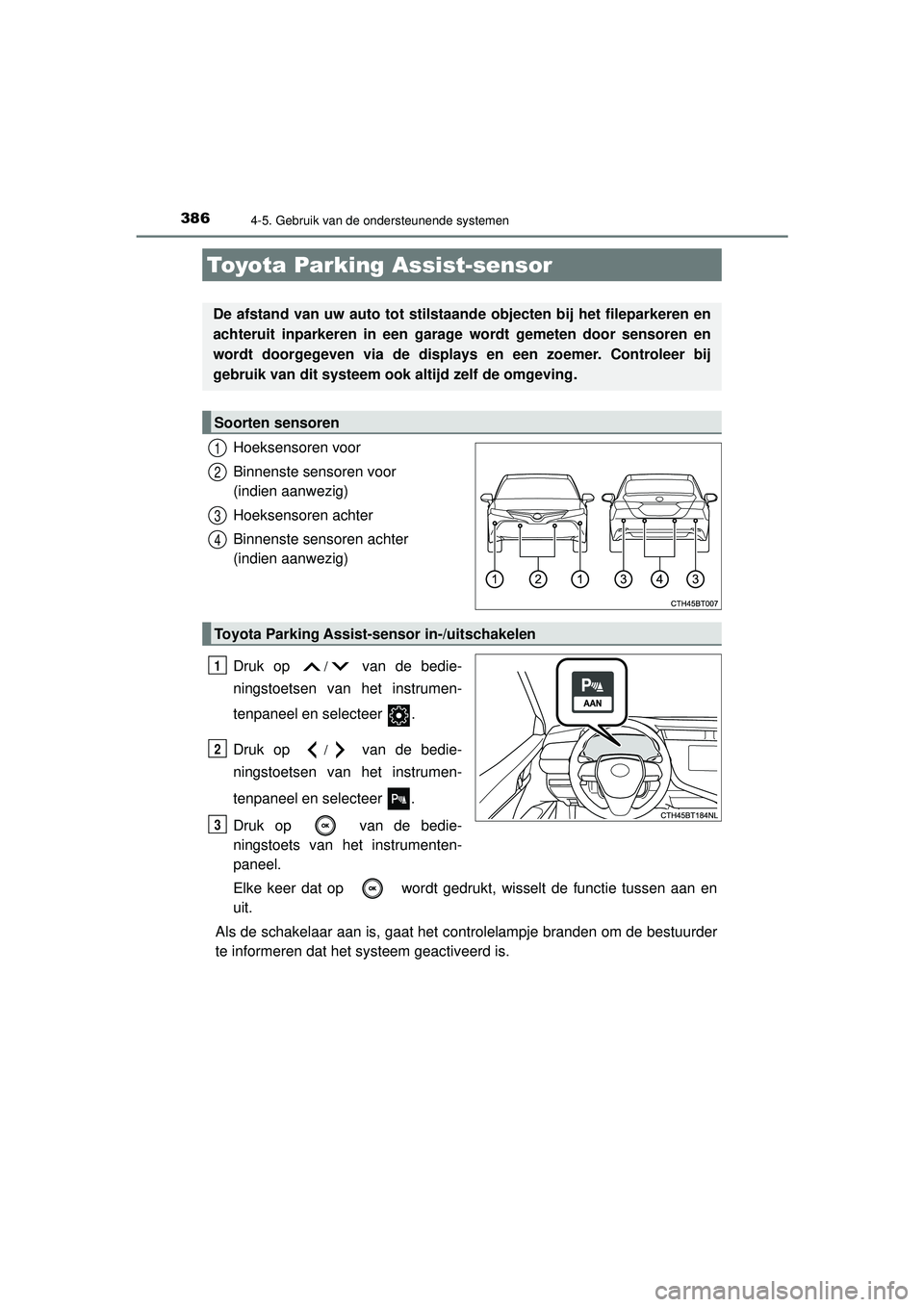

Toyota Parking Assist-sensor
De afstand van uw auto tot stilstaande objecten bij het fileparkeren en
achteruit inparkeren in een gara ge wordt gemeten door sensoren en
wordt doorgegeven via de displays en een zoemer. Controleer bij
gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 386 Friday, August 14, 2020 9:43 AM

3874-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

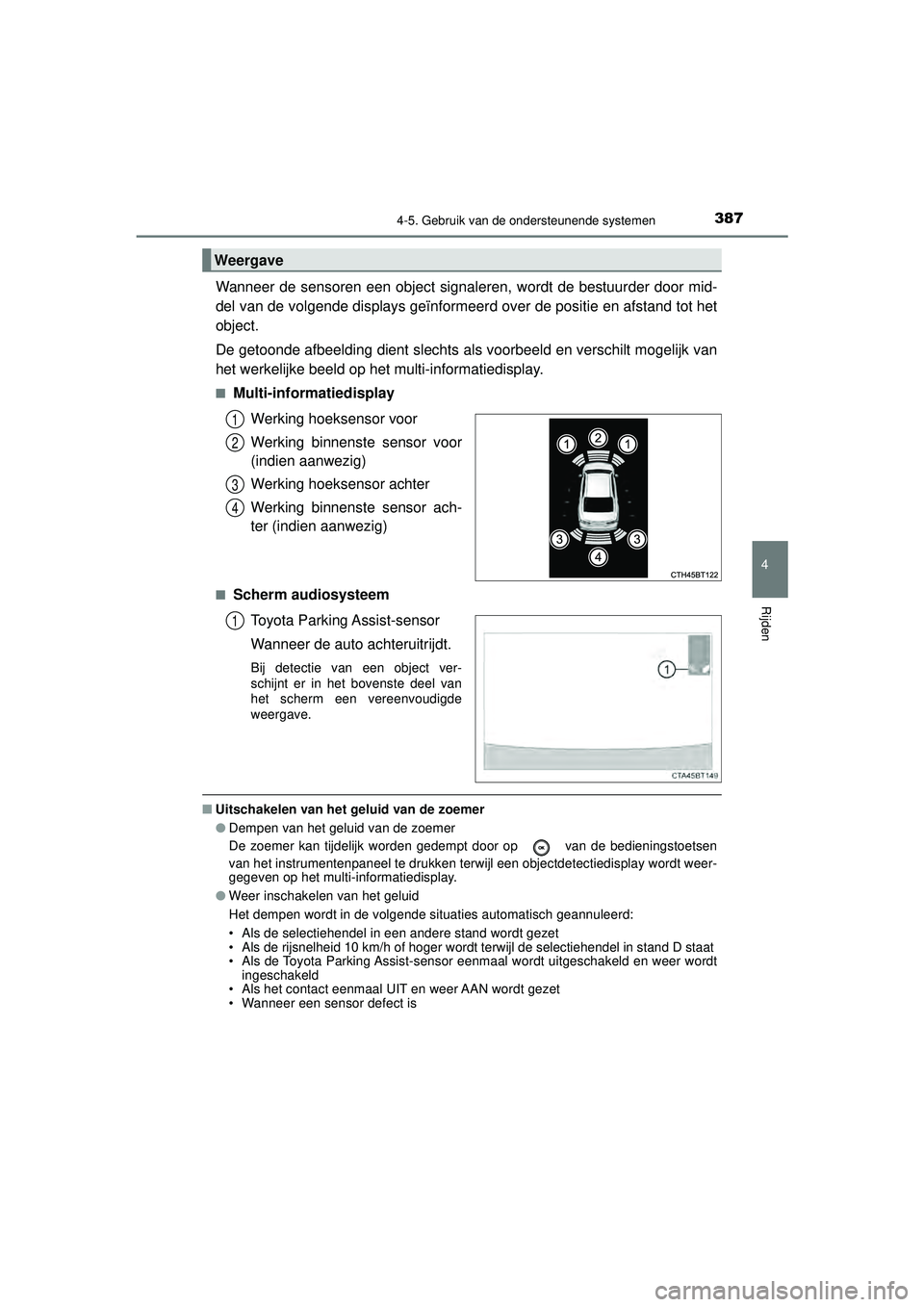

Wanneer de sensoren een object signaleren, wordt de bestuurder door mid-
del van de volgende displays geïnformeerd over de positie en afstand tot het
object.
De getoonde afbeelding dient slechts als voorbeeld en verschilt mogelijk van
het werkelijke beeld op het multi-informatiedisplay.
■Multi-informatiedisplayWerking hoeksensor voor
Werking binnenste sensor voor
(indien aanwezig)
Werking hoeksensor achter
Werking binnenste sensor ach-
ter (indien aanwezig)
■Scherm audiosysteemToyota Parking Assist-sensor
Wanneer de auto achteruitrijdt.
Bij detectie van een object ver-
schijnt er in het bovenste deel van
het scherm een vereenvoudigde
weergave.
■Uitschakelen van het geluid van de zoemer
●Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen
van het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weer-
gegeven op het multi-informatiedisplay.
● Weer inschakelen van het geluid
Het dempen wordt in de volgende situaties automatisch geannuleerd:
• Als de selectiehendel in een andere stand wordt gezet
• Als de rijsnelheid 10 km/h of hoger wordt terwijl de selectiehendel in stand D staat
• Als de Toyota Parking Assist-sensor eenmaal wordt uitgeschakeld en weer wordt
ingeschakeld
• Als het contact eenmaal UIT en weer AAN wordt gezet
• Wanneer een sensor defect is
Weergave
1
2
3
4
1
CAMRY_HV_OM_Europe_OM33F82E.book Page 387 Friday, August 14, 2020 9:43 AM

3884-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■

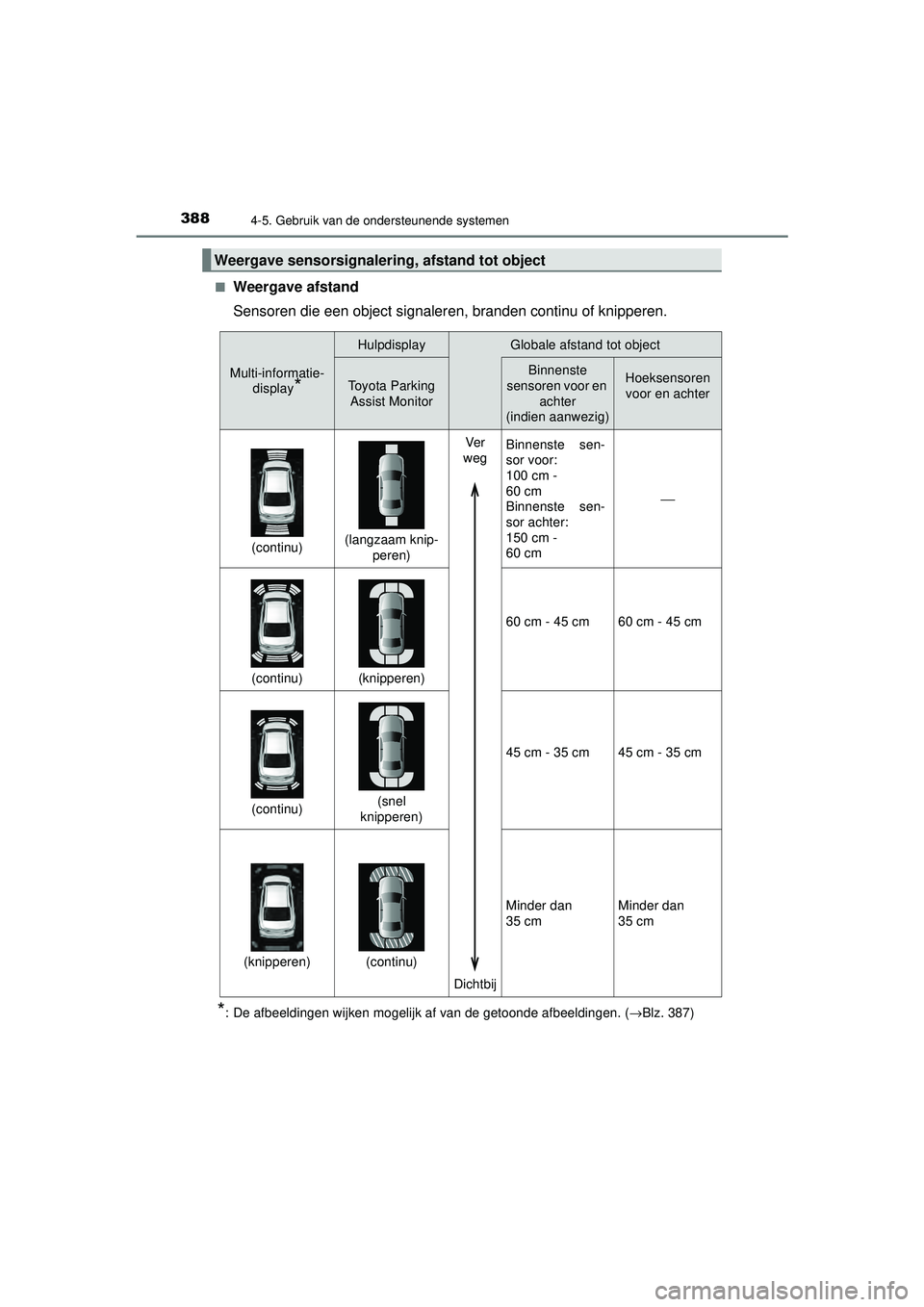

Weergave afstand
Sensoren die een object signaleren, branden continu of knipperen.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen. (
→Blz. 387)
Weergave sensorsignalering, afstand tot object
Multi-informatie-
display
*
HulpdisplayGlobale afstand tot object
Toyota Parking Assist MonitorBinnenste
sensoren voor en
achter
(indien aanwezig)Hoeksensoren voor en achter
(continu)(langzaam knip- peren)
Ve r
weg
Dichtbij Binnenste sen-
sor voor:
100 cm -
60 cm
Binnenste sen-
sor achter:
150 cm -
60 cm
⎯
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen) 45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
CAMRY_HV_OM_Europe_OM33F82E.book Page 388 Friday, August 14, 2020 9:43 AM

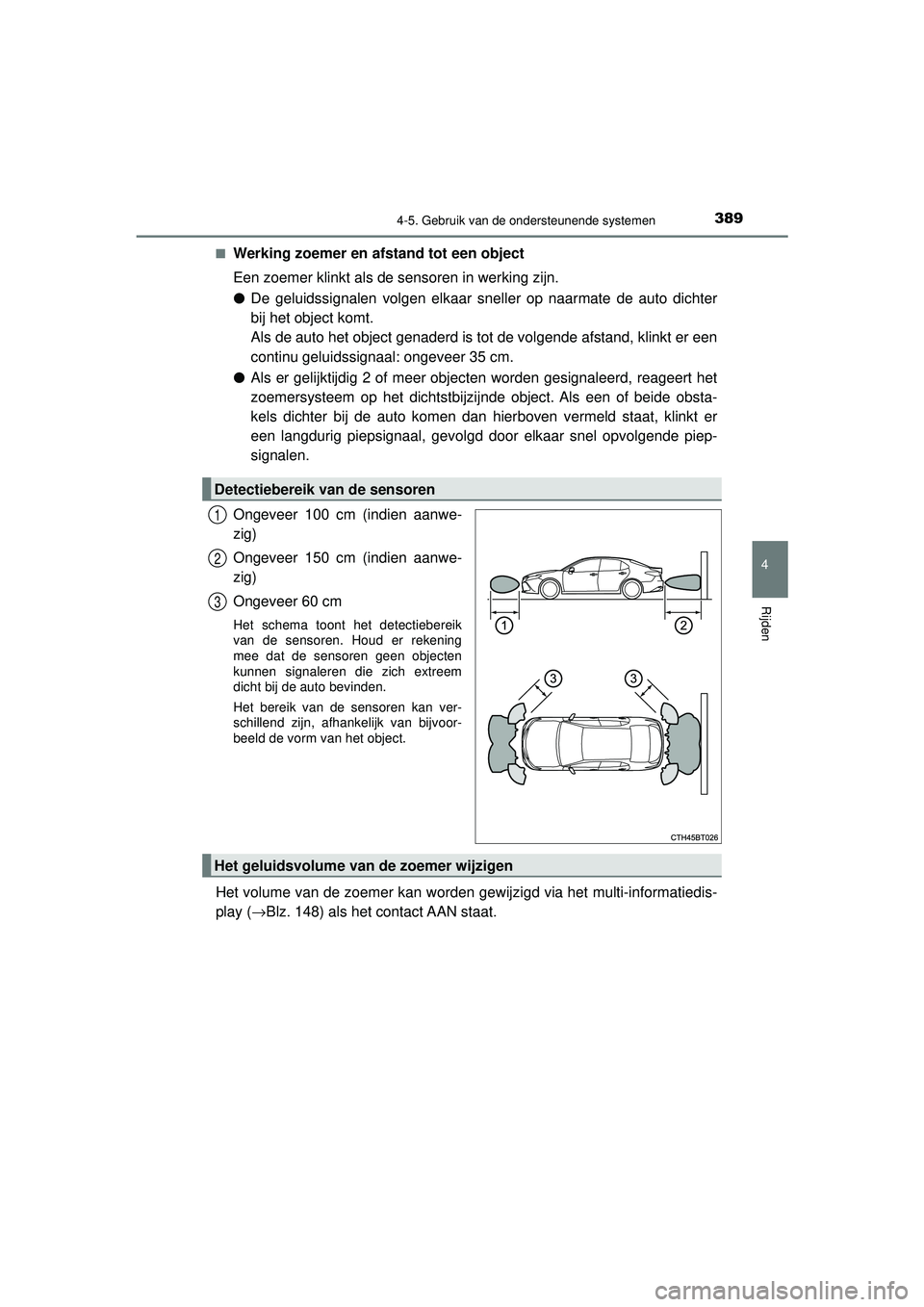

3894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 35 cm.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
Ongeveer 100 cm (indien aanwe-
zig)
Ongeveer 150 cm (indien aanwe-
zig)
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Het volume van de zoemer kan worden gewijzigd via het multi-informatiedis-
play ( →Blz. 148) als het contact AAN staat.
Detectiebereik van de sensoren
1
2
3
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33F82E.book Page 389 Friday, August 14, 2020 9:43 AM
