immobilizer TOYOTA CAMRY 2021 Manuale duso (in Italian)

INDICE2
CAMRY_HV_ELA scopo informativo .............................. 8
Come leggere questo manuale .......... 14
Modalità di ricerca .............................. 15
Indice delle figure ............................... 16
1-1. Per un utilizzo sicuro
Prima di mettersi alla guida....... 34
Per una guida sicura ................. 36
Cinture di sicurezza .................. 38
Airbag SRS ............................... 43
Sistema di attivazione/
disattivazione manuale
airbag...................................... 55
Precauzioni relative ai gas
di scarico ................................ 58
1-2. Sicurezza dei bambini
Guida con bambini a bordo ....... 59
Sistemi di ritenuta per
bambini ................................... 60
1-3. Assistenza in caso di
emergenza
eCall .......................................... 84
1-4. Sistema ibrido
Caratteristiche del sistema
ibrido ..................................... 102
Precauzioni relative al
sistema ibrido ....................... 106
1-5. Impianto antifurto
Sistema immobilizer ................ 113
Allarme .................................... 1272. Quadro strumenti
Spie di avvertimento e
indicatori ................................132
Indicatori e strumenti ...............138
Display multifunzione...............142
Display head-up.......................162
Schermata di monitoraggio
energia/consumi ....................168
1Per la sicurezza dei
passeggeri e del veicolo
2Strumentazione

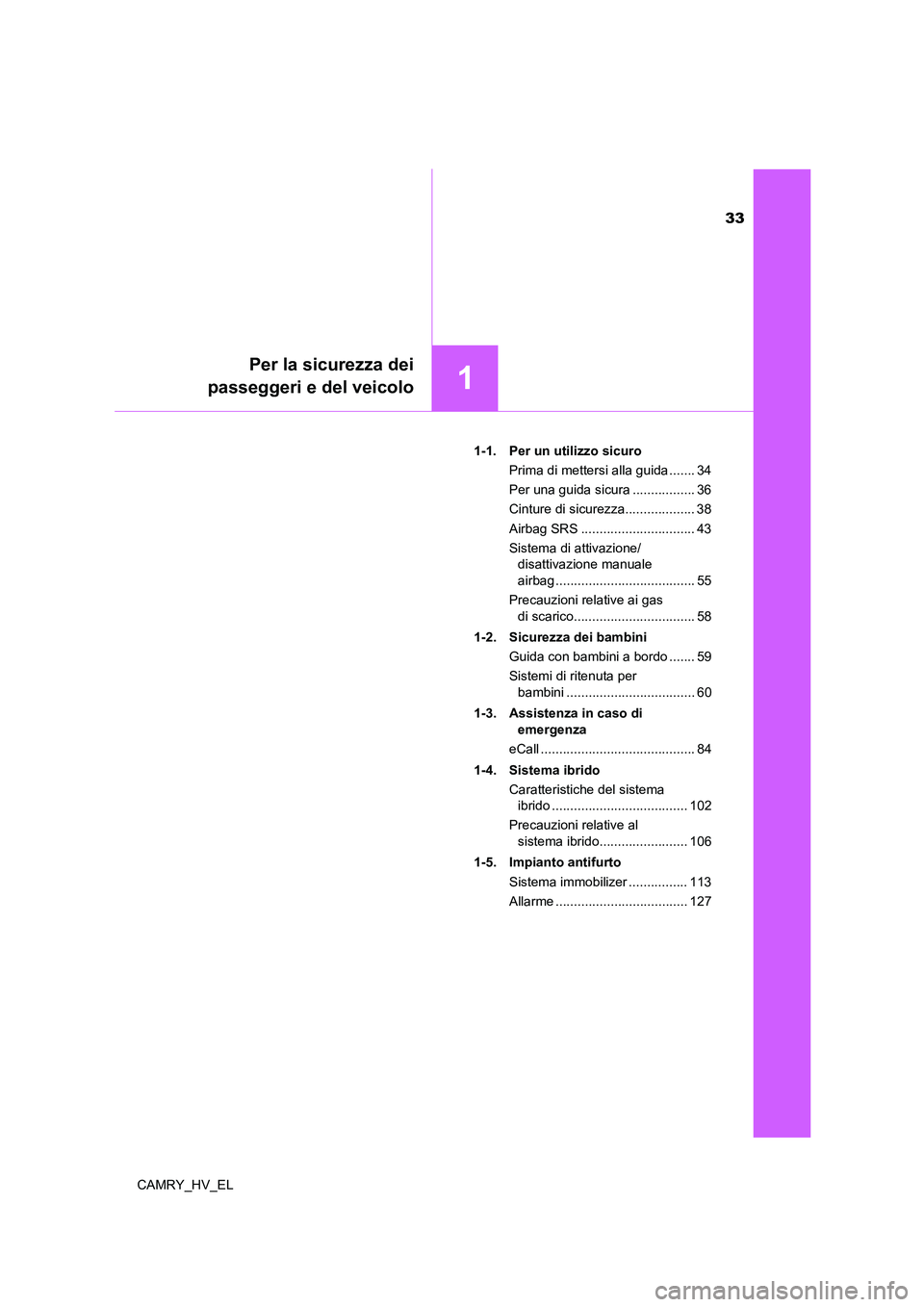

33
1
Per la sicurezza dei
passeggeri e del veicolo
CAMRY_HV_EL1-1. Per un utilizzo sicuro
Prima di mettersi alla guida ....... 34
Per una guida sicura ................. 36
Cinture di sicurezza................... 38
Airbag SRS ............................... 43
Sistema di attivazione/
disattivazione manuale
airbag ...................................... 55
Precauzioni relative ai gas
di scarico................................. 58
1-2. Sicurezza dei bambini
Guida con bambini a bordo ....... 59
Sistemi di ritenuta per
bambini ................................... 60
1-3. Assistenza in caso di
emergenza
eCall .......................................... 84
1-4. Sistema ibrido
Caratteristiche del sistema
ibrido ..................................... 102
Precauzioni relative al
sistema ibrido........................ 106
1-5. Impianto antifurto
Sistema immobilizer ................ 113
Allarme .................................... 127

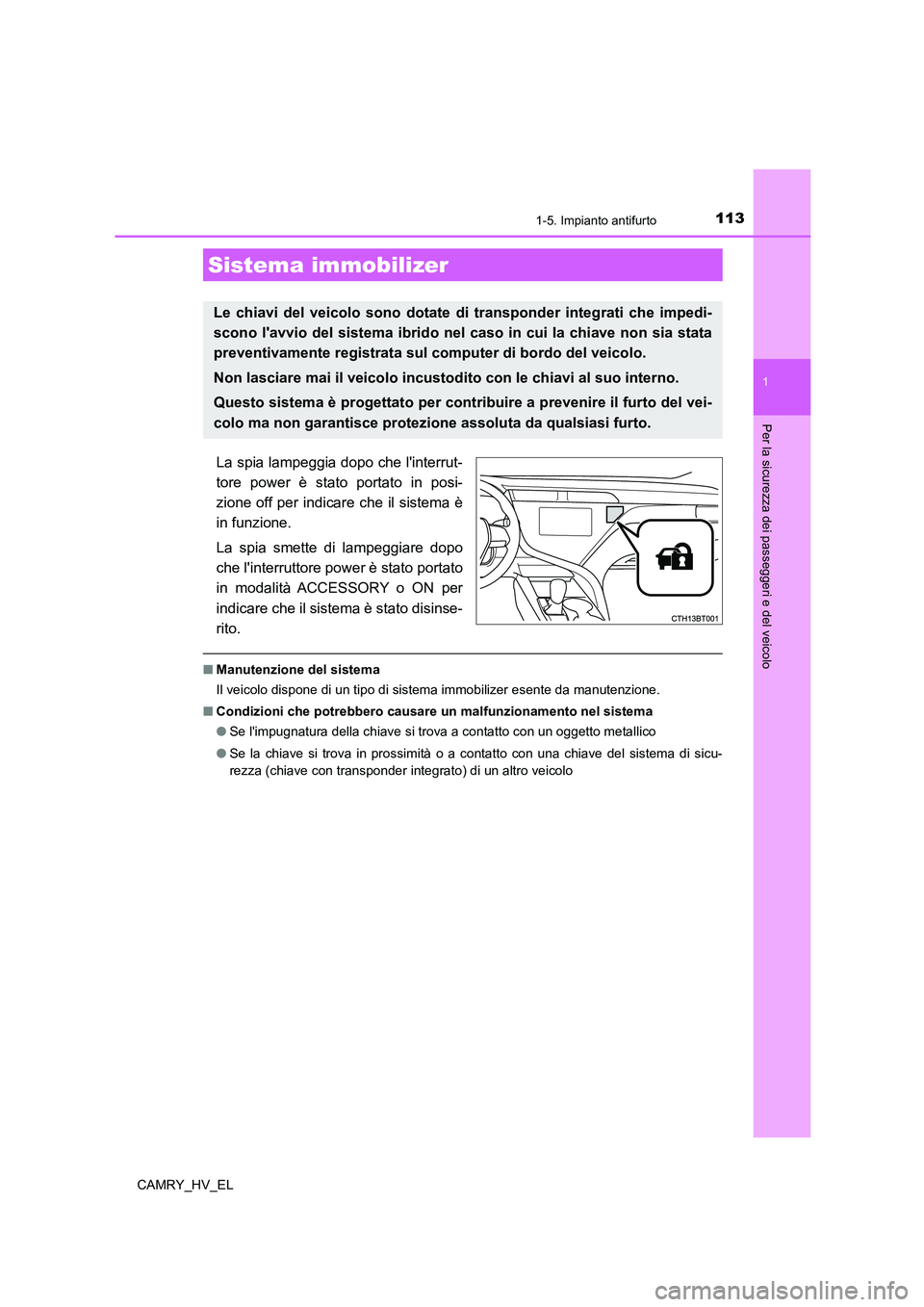

113
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL
1-5. Impianto antifurto
La spia lampeggia dopo che l'interrut-
tore power è stato portato in posi-
zione off per indicare che il sistema è
in funzione.
La spia smette di lampeggiare dopo
che l'interruttore power è stato portato
in modalità ACCESSORY o ON per
indicare che il sistema è stato disinse-
rito.
■Manutenzione del sistema
Il veicolo dispone di un tipo di sistema immobilizer esente da manutenzione.
■Condizioni che potrebbero causare un malfunzionamento nel sistema
●Se l'impugnatura della chiave si trova a contatto con un oggetto metallico
●Se la chiave si trova in prossimità o a contatto con una chiave del sistema di sicu-
rezza (chiave con transponder integrato) di un altro veicolo
Sistema immobilizer
Le chiavi del veicolo sono dotate di transponder integrati che impedi-
scono l'avvio del sistema ibrido nel caso in cui la chiave non sia stata
preventivamente registrata sul computer di bordo del veicolo.
Non lasciare mai il veicolo incustodito con le chiavi al suo interno.
Questo sistema è progettato per contribuire a prevenire il furto del vei-
colo ma non garantisce protezione assoluta da qualsiasi furto.

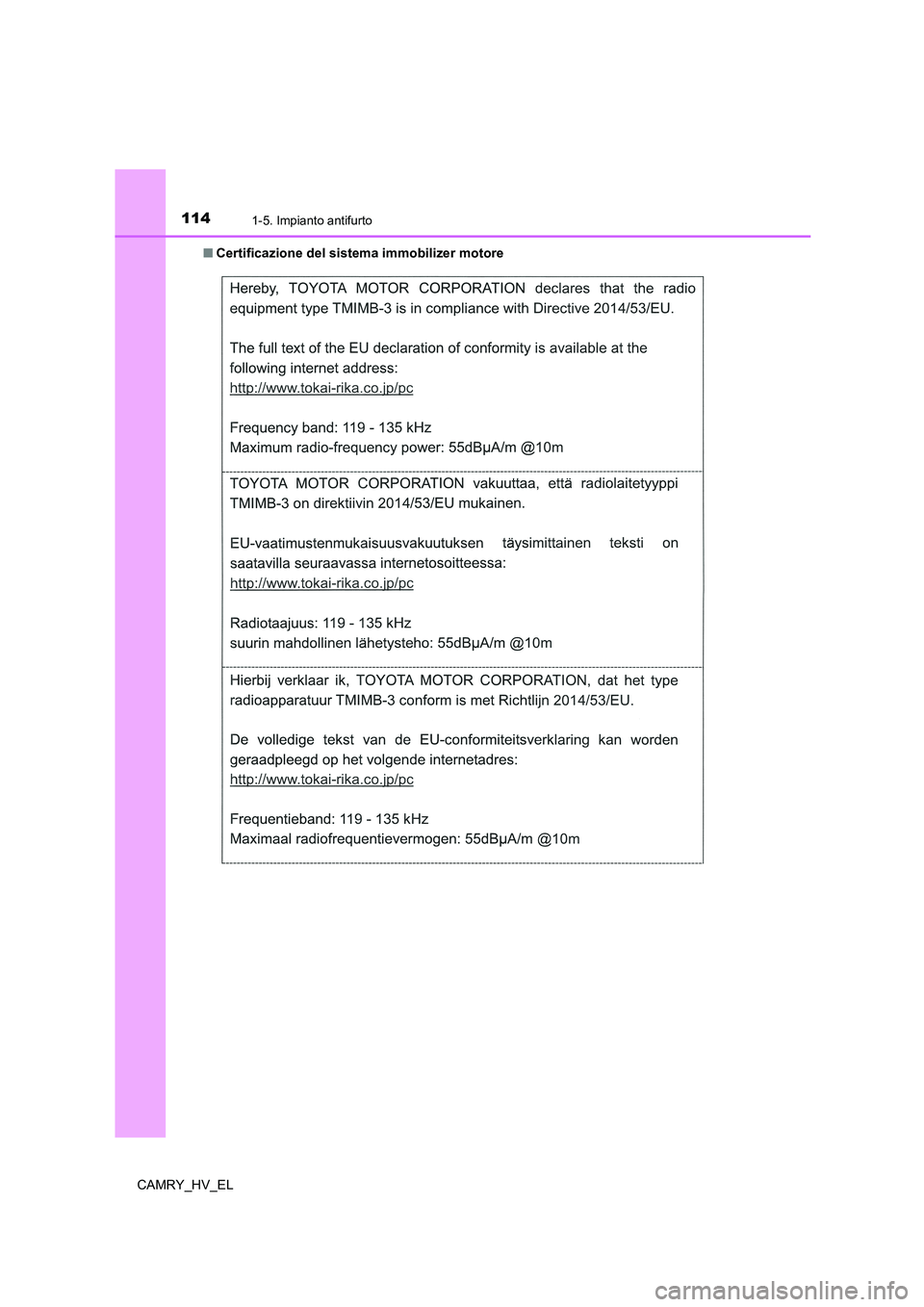

1141-5. Impianto antifurto
CAMRY_HV_EL■Certificazione del sistema immobilizer motore

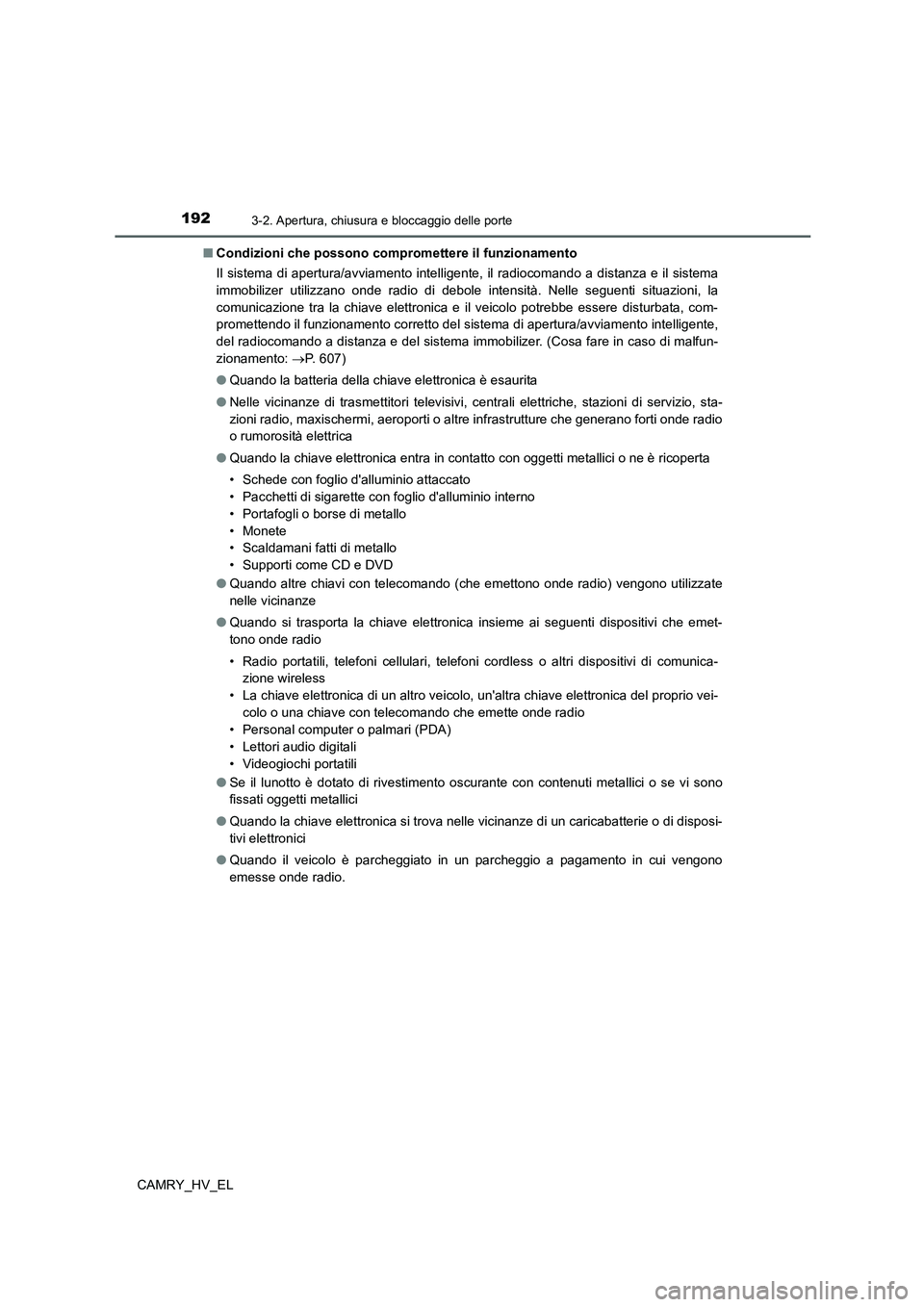

1923-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL■Condizioni che possono compromettere il funzionamento
Il sistema di apertura/avviamento intelligente, il radiocomando a distanza e il sistema
immobilizer utilizzano onde radio di debole intensità. Nelle seguenti situazioni, la
comunicazione tra la chiave elettronica e il veicolo potrebbe essere disturbata, com-
promettendo il funzionamento corretto del sistema di apertura/avviamento intelligente,
del radiocomando a distanza e del sistema immobilizer. (Cosa fare in caso di malfun-
zionamento: P. 607)
●Quando la batteria della chiave elettronica è esaurita
●Nelle vicinanze di trasmettitori televisivi, centrali elettriche, stazioni di servizio, sta-
zioni radio, maxischermi, aeroporti o altre infrastrutture che generano forti onde radio
o rumorosità elettrica
●Quando la chiave elettronica entra in contatto con oggetti metallici o ne è ricoperta
• Schede con foglio d'alluminio attaccato
• Pacchetti di sigarette con foglio d'alluminio interno
• Portafogli o borse di metallo
• Monete
• Scaldamani fatti di metallo
• Supporti come CD e DVD
●Quando altre chiavi con telecomando (che emettono onde radio) vengono utilizzate
nelle vicinanze
●Quando si trasporta la chiave elettronica insieme ai seguenti dispositivi che emet-
tono onde radio
• Radio portatili, telefoni cellulari, telefoni cordless o altri dispositivi di comunica-
zione wireless
• La chiave elettronica di un altro veicolo, un'altra chiave elettronica del proprio vei-
colo o una chiave con telecomando che emette onde radio
• Personal computer o palmari (PDA)
• Lettori audio digitali
• Videogiochi portatili
●Se il lunotto è dotato di rivestimento oscurante con contenuti metallici o se vi sono
fissati oggetti metallici
●Quando la chiave elettronica si trova nelle vicinanze di un caricabatterie o di disposi-
tivi elettronici
●Quando il veicolo è parcheggiato in un parcheggio a pagamento in cui vengono
emesse onde radio.

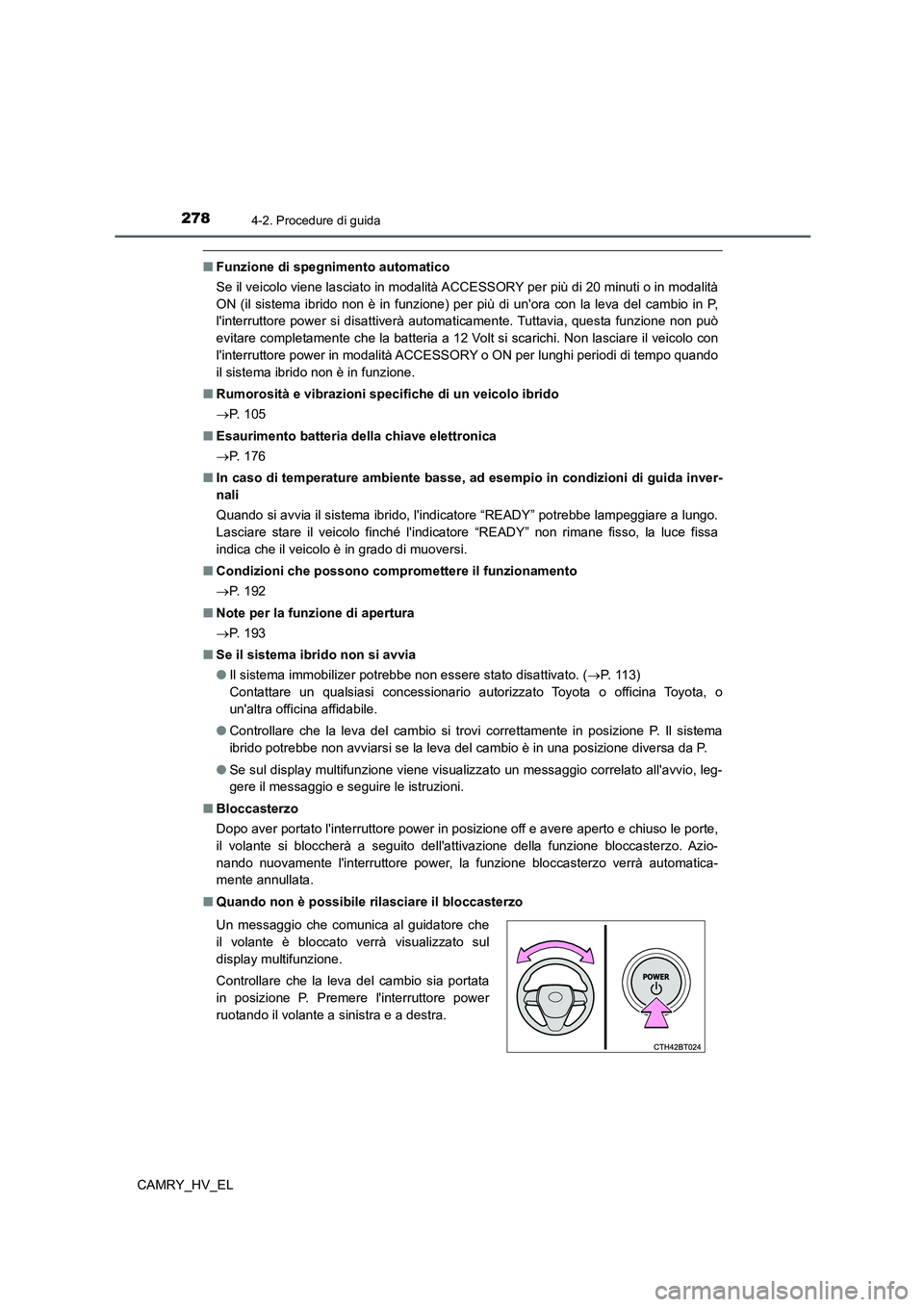

2784-2. Procedure di guida
CAMRY_HV_EL
■Funzione di spegnimento automatico
Se il veicolo viene lasciato in modalità ACCESSORY per più di 20 minuti o in modalità
ON (il sistema ibrido non è in funzione) per più di un'ora con la leva del cambio in P,
l'interruttore power si disattiverà automaticamente. Tuttavia, questa funzione non può
evitare completamente che la batteria a 12 Volt si scarichi. Non lasciare il veicolo con
l'interruttore power in modalità ACCESSORY o ON per lunghi periodi di tempo quando
il sistema ibrido non è in funzione.
■Rumorosità e vibrazioni specifiche di un veicolo ibrido
P. 1 0 5
■Esaurimento batteria della chiave elettronica
P. 1 7 6
■In caso di temperature ambiente basse, ad esempio in condizioni di guida inver-
nali
Quando si avvia il sistema ibrido, l'indicatore “READY” potrebbe lampeggiare a lungo.
Lasciare stare il veicolo finché l'indicatore “READY” non rimane fisso, la luce fissa
indica che il veicolo è in grado di muoversi.
■Condizioni che possono compromettere il funzionamento
P. 1 9 2
■Note per la funzione di apertura
P. 1 9 3
■Se il sistema ibrido non si avvia
●Il sistema immobilizer potrebbe non essere stato disattivato. (P. 113)
Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Controllare che la leva del cambio si trovi correttamente in posizione P. Il sistema
ibrido potrebbe non avviarsi se la leva del cambio è in una posizione diversa da P.
●Se sul display multifunzione viene visualizzato un messaggio correlato all'avvio, leg-
gere il messaggio e seguire le istruzioni.
■Bloccasterzo
Dopo aver portato l'interruttore power in posizione off e avere aperto e chiuso le porte,
il volante si bloccherà a seguito dell'attivazione della funzione bloccasterzo. Azio-
nando nuovamente l'interruttore power, la funzione bloccasterzo verrà automatica-
mente annullata.
■Quando non è possibile rilasciare il bloccasterzo
Un messaggio che comunica al guidatore che
il volante è bloccato verrà visualizzato sul
display multifunzione.
Controllare che la leva del cambio sia portata
in posizione P. Premere l'interruttore power
ruotando il volante a sinistra e a destra.

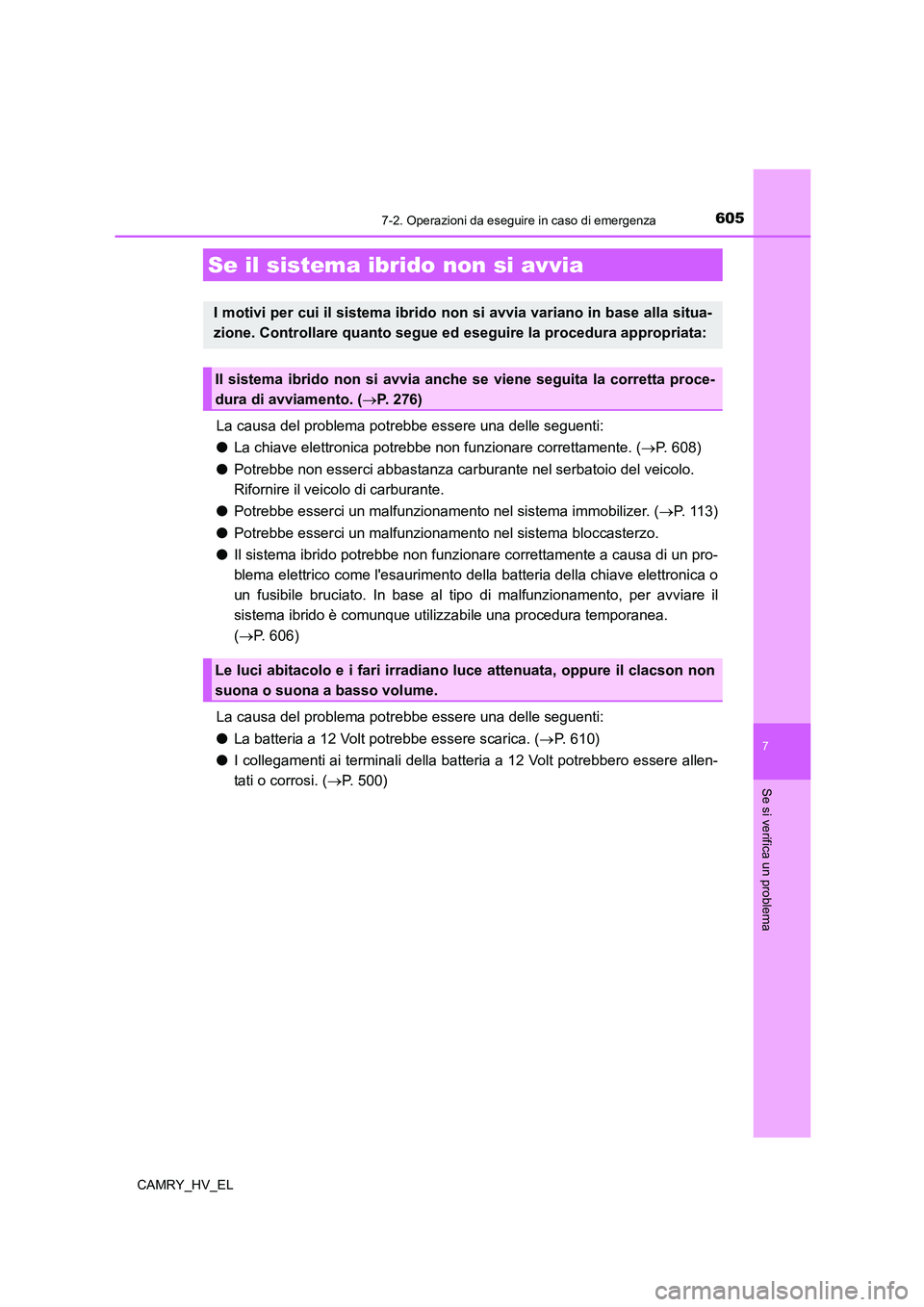

6057-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
La causa del problema potrebbe essere una delle seguenti:
●La chiave elettronica potrebbe non funzionare correttamente. (P. 608)
●Potrebbe non esserci abbastanza carburante nel serbatoio del veicolo.
Rifornire il veicolo di carburante.
●Potrebbe esserci un malfunzionamento nel sistema immobilizer. (P. 1 1 3 )
●Potrebbe esserci un malfunzionamento nel sistema bloccasterzo.
●Il sistema ibrido potrebbe non funzionare correttamente a causa di un pro-
blema elettrico come l'esaurimento della batteria della chiave elettronica o
un fusibile bruciato. In base al tipo di malfunzionamento, per avviare il
sistema ibrido è comunque utilizzabile una procedura temporanea.
(P. 606)
La causa del problema potrebbe essere una delle seguenti:
●La batteria a 12 Volt potrebbe essere scarica. (P. 610)
●I collegamenti ai terminali della batteria a 12 Volt potrebbero essere allen-
tati o corrosi. (P. 500)
Se il sistema ibrido non si avvia
I motivi per cui il sistema ibrido non si avvia variano in base alla situa-
zione. Controllare quanto segue ed eseguire la procedura appropriata:
Il sistema ibrido non si avvia anche se viene seguita la corretta proce-
dura di avviamento. (P. 276)
Le luci abitacolo e i fari irradiano luce attenuata, oppure il clacson non
suona o suona a basso volume.

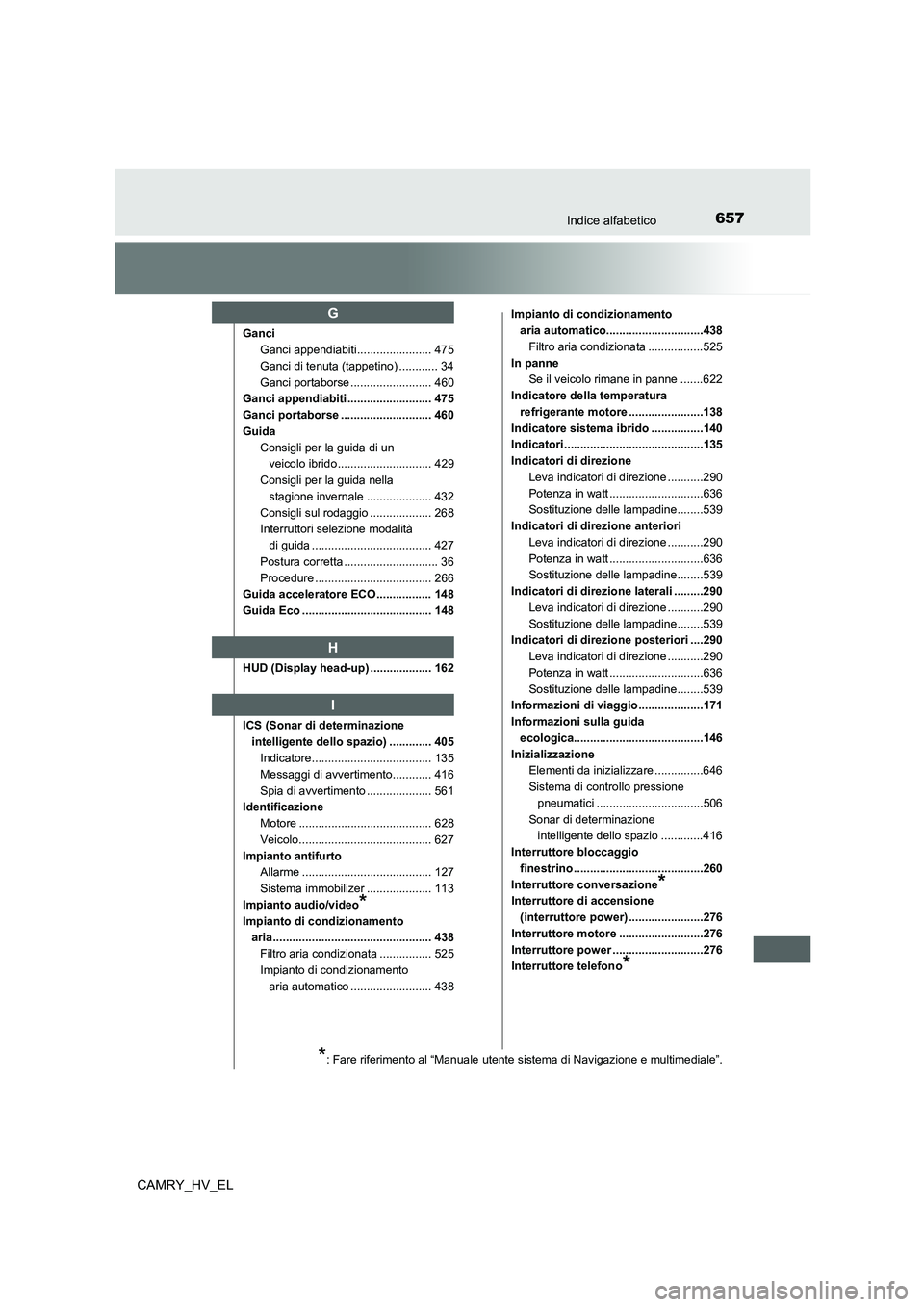

657Indice alfabetico
CAMRY_HV_EL
Ganci
Ganci appendiabiti....................... 475
Ganci di tenuta (tappetino) ............ 34
Ganci portaborse ......................... 460
Ganci appendiabiti.......................... 475
Ganci portaborse ............................ 460
Guida
Consigli per la guida di un
veicolo ibrido............................. 429
Consigli per la guida nella
stagione invernale .................... 432
Consigli sul rodaggio ................... 268
Interruttori selezione modalità
di guida ..................................... 427
Postura corretta ............................. 36
Procedure .................................... 266
Guida acceleratore ECO................. 148
Guida Eco ........................................ 148
HUD (Display head-up) ................... 162
ICS (Sonar di determinazione
intelligente dello spazio) ............. 405
Indicatore..................................... 135
Messaggi di avvertimento............ 416
Spia di avvertimento .................... 561
Identificazione
Motore ......................................... 628
Veicolo......................................... 627
Impianto antifurto
Allarme ........................................ 127
Sistema immobilizer .................... 113
Impianto audio/video
*
Impianto di condizionamento
aria................................................. 438
Filtro aria condizionata ................ 525
Impianto di condizionamento
aria automatico ......................... 438Impianto di condizionamento
aria automatico..............................438
Filtro aria condizionata .................525
In panne
Se il veicolo rimane in panne .......622
Indicatore della temperatura
refrigerante motore .......................138
Indicatore sistema ibrido ................140
Indicatori...........................................135
Indicatori di direzione
Leva indicatori di direzione ...........290
Potenza in watt .............................636
Sostituzione delle lampadine........539
Indicatori di direzione anteriori
Leva indicatori di direzione ...........290
Potenza in watt .............................636
Sostituzione delle lampadine........539
Indicatori di direzione laterali .........290
Leva indicatori di direzione ...........290
Sostituzione delle lampadine........539
Indicatori di direzione posteriori ....290
Leva indicatori di direzione ...........290
Potenza in watt .............................636
Sostituzione delle lampadine........539
Informazioni di viaggio....................171
Informazioni sulla guida
ecologica........................................146
Inizializzazione
Elementi da inizializzare ...............646
Sistema di controllo pressione
pneumatici .................................506
Sonar di determinazione
intelligente dello spazio .............416
Interruttore bloccaggio
finestrino ........................................260
Interruttore conversazione
*
Interruttore di accensione
(interruttore power) .......................276
Interruttore motore ..........................276
Interruttore power ............................276
Interruttore telefono
*
G
H
I
*: Fare riferimento al “Manuale utente sistema di Navigazione e multimediale”.

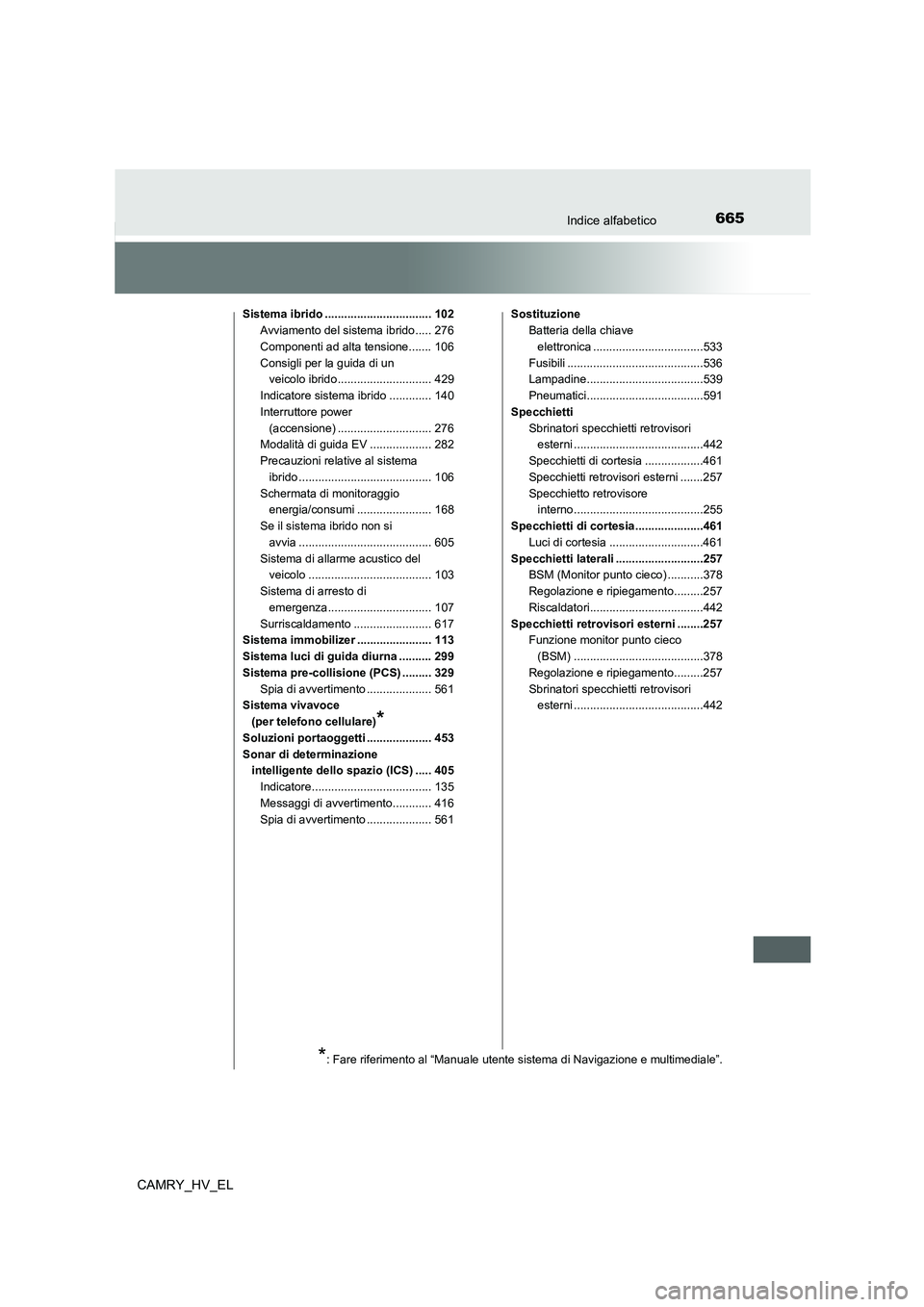

665Indice alfabetico
CAMRY_HV_EL
Sistema ibrido ................................. 102
Avviamento del sistema ibrido..... 276
Componenti ad alta tensione....... 106
Consigli per la guida di un
veicolo ibrido............................. 429
Indicatore sistema ibrido ............. 140
Interruttore power
(accensione) ............................. 276
Modalità di guida EV ................... 282
Precauzioni relative al sistema
ibrido ......................................... 106
Schermata di monitoraggio
energia/consumi ....................... 168
Se il sistema ibrido non si
avvia ......................................... 605
Sistema di allarme acustico del
veicolo ...................................... 103
Sistema di arresto di
emergenza................................ 107
Surriscaldamento ........................ 617
Sistema immobilizer ....................... 113
Sistema luci di guida diurna .......... 299
Sistema pre-collisione (PCS) ......... 329
Spia di avvertimento .................... 561
Sistema vivavoce
(per telefono cellulare)
*
Soluzioni portaoggetti .................... 453
Sonar di determinazione
intelligente dello spazio (ICS) ..... 405
Indicatore..................................... 135
Messaggi di avvertimento............ 416
Spia di avvertimento .................... 561Sostituzione
Batteria della chiave
elettronica ..................................533
Fusibili ..........................................536
Lampadine....................................539
Pneumatici....................................591
Specchietti
Sbrinatori specchietti retrovisori
esterni ........................................442
Specchietti di cortesia ..................461
Specchietti retrovisori esterni .......257
Specchietto retrovisore
interno........................................255
Specchietti di cortesia.....................461
Luci di cortesia .............................461
Specchietti laterali ...........................257
BSM (Monitor punto cieco) ...........378
Regolazione e ripiegamento.........257
Riscaldatori...................................442
Specchietti retrovisori esterni ........257
Funzione monitor punto cieco
(BSM) ........................................378
Regolazione e ripiegamento.........257
Sbrinatori specchietti retrovisori
esterni ........................................442
*: Fare riferimento al “Manuale utente sistema di Navigazione e multimediale”.
