TOYOTA CAMRY 2021 Návod na použití (in Czech)

5216-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
VÝSTRAHA

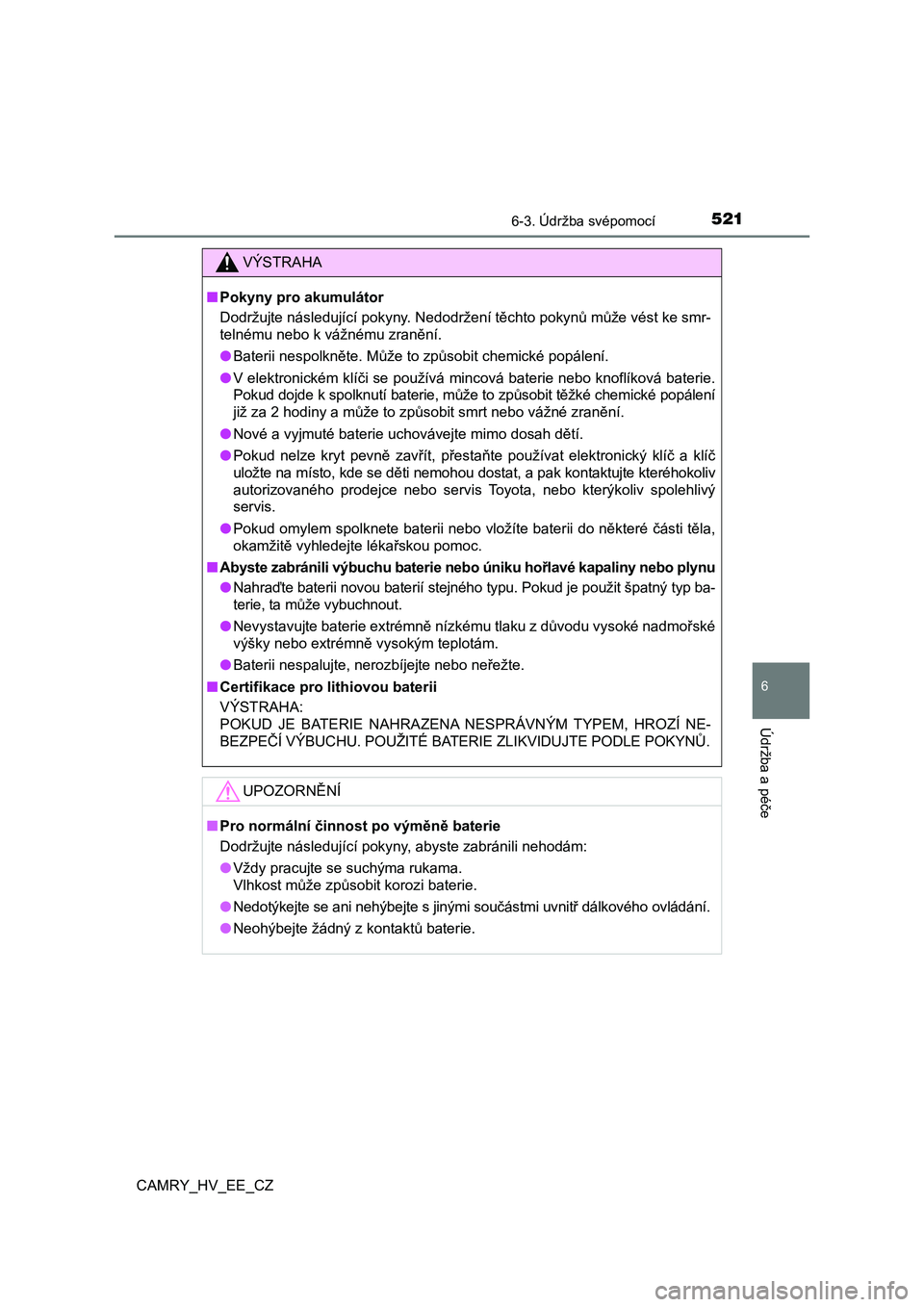

■Pokyny pro akumulátor
Dodržujte následující pokyny. Nedodržení těchto pokynů může vés t ke smr-
telnému nebo k vážnému zranění.
● Baterii nespolkněte. Může to způsobit chemické popálení.
● V elektronickém klíči se používá mincová baterie nebo knoflíková baterie.
Pokud dojde k spolknutí baterie, může to způsobit těžké chemick é popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
● Nové a vyjmuté baterie uchovávejte mimo dosah dětí.
● Pokud nelze kryt pevně zavřít, přestaňte používat elektronický klíč a klíč
uložte na místo, kde se děti nemohou dostat, a pak kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo lehlivý
servis.
● Pokud omylem spolknete baterii nebo vložíte baterii do některé části těla,
okamžitě vyhledejte lékařskou pomoc.
■Abyste zabránili výbuchu baterie nebo úniku hořlavé kapaliny ne bo plynu
●Nahraďte baterii novou baterií stejného typu. Pokud je použit špatný typ ba-
terie, ta může vybuchnout.
● Nevystavujte baterie extrémně nízkému tlaku z důvodu vysoké nadmořské
výšky nebo extrémně vysokým teplotám.
● Baterii nespalujte, nerozbíjejte nebo neřežte.
■ Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATER IE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.

5226-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Kontrola a výměna pojistek
Pokud některá z elektrických s oučástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak sta ne, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
Motorový prostor (typ A)Motorový prostor (typ B)
Zatlačte úchyty dovnitř a víčko
zdvihněte.
Zatlačte úchyty dovnitř a víčko
zdvihněte.
Pod přístrojov ým panelem na
straně řidiče (vozidla s levo-
stranným řízením)
Pod přístrojovým panelem na
straně spolujezdce (vozidla
s pravostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování víčka
stlačte západku.
Vyjměte víčko.
Při vyjímání nebo nasazování víčka
stlačte západku.

5236-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
Zkontrolujte, zda není pojistka přepálená.
3
4
Ty p ATy p B
Ty p C
Normální pojistka
Přepálená pojistka
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
1
2

5246-3. Údržba svépomocí
CAMRY_HV_EE_CZ

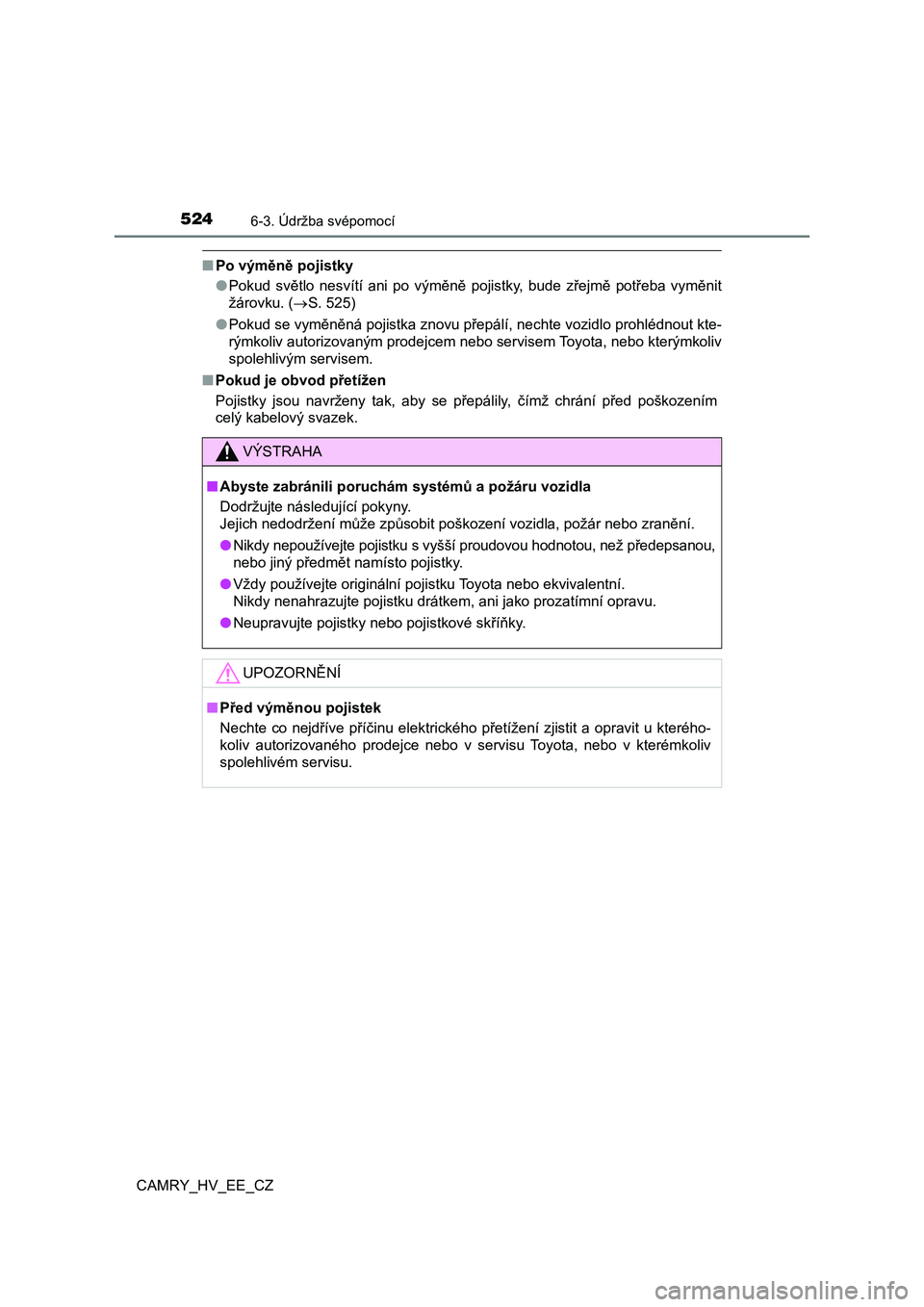

■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 525)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

5256-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 620)
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pokud vám připadá výměna vadné
žárovky obtížně proveditelná, k ontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo jiný spolehlivý servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiný spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
VpředuVzadu
Přední směrová světla
(typ se žárovkou)
Couvací světla
(typ se žárovkou)
Zadní směrová světla
(typ se žárovkou)
11
2

5266-3. Údržba svépomocí
CAMRY_HV_EE_CZ
■Přední směrová světla (typ se žárovkou)
Otočte paticí žárovky doleva.
Tvar patice žárovky se může lišit
od zobrazeného v závislosti na
cílovém určení vozidla.
Vyjměte žárovku.
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunu-
tím a otočením doprava.
Výměna žárovek
1
2
3

5276-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Couvací světla (typ se žárovkou)
Otevřete víko kufru a vyjměte
příchytky.
Částečně odstraňt e kryt víka
kufru.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
3
4

5286-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunutím
a otočením doprava.
Nainstalujte zpět kryt víka
kufru pomocí příchytek.
5
6

5296-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Zadní směrová světla (typ se žárovkou)
Otevřete kufr a nalepte ochran-
nou pásku na karoserii vozi-
dla kolem jednotky světla.
Použijte maskovací pásku atd.
Nepoužívejte pásku na potrubí,
protože ta může při odstraňová-
ní zanechávat zbytky nebo po-
škodit lak.
Vyjměte kryt.
Zasuňte plochý šroubovák
mezi kryt a jednotku světel
a vypačte kryt v několika
polohách dle obrázku,
abyste rozpojili úchyty (vy-
značeny čárkovanou čarou).
Zatáhněte kryt směrem
k zadní části vozidla, abys-
te rozpojili úchyty (vyzna-
čeny čárkovanou čarou)
a kryt vyjměte.
Abyste zabránili poškrábání vo-
zidla, omotejte špičku plochého
šroubováku hadříkem atd.
Vyjměte 2 šroubky.
1
2
1
2
3

5306-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Vyjměte jednotku světel.
Připevněte dlouhé kusy
balicí pásky na jednotku
světel a přesahující část
přeložte na polovinu.
Držte pásku za přeloženou
část a zatáhněte směrem
k zadní části vozidla, abyste
jednotku světel vyjmuli.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
4
1
2
5
6
