5797-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

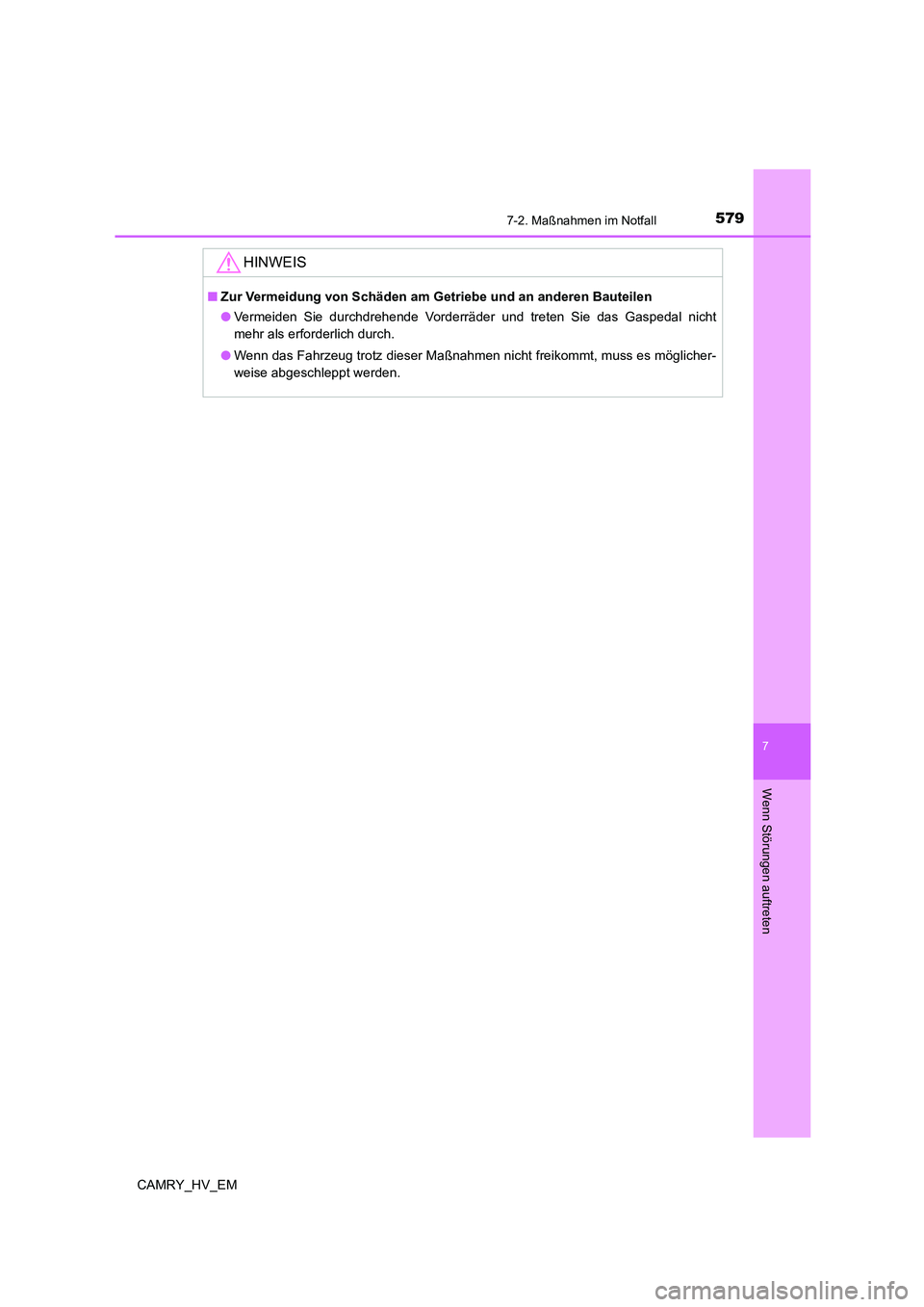

HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.

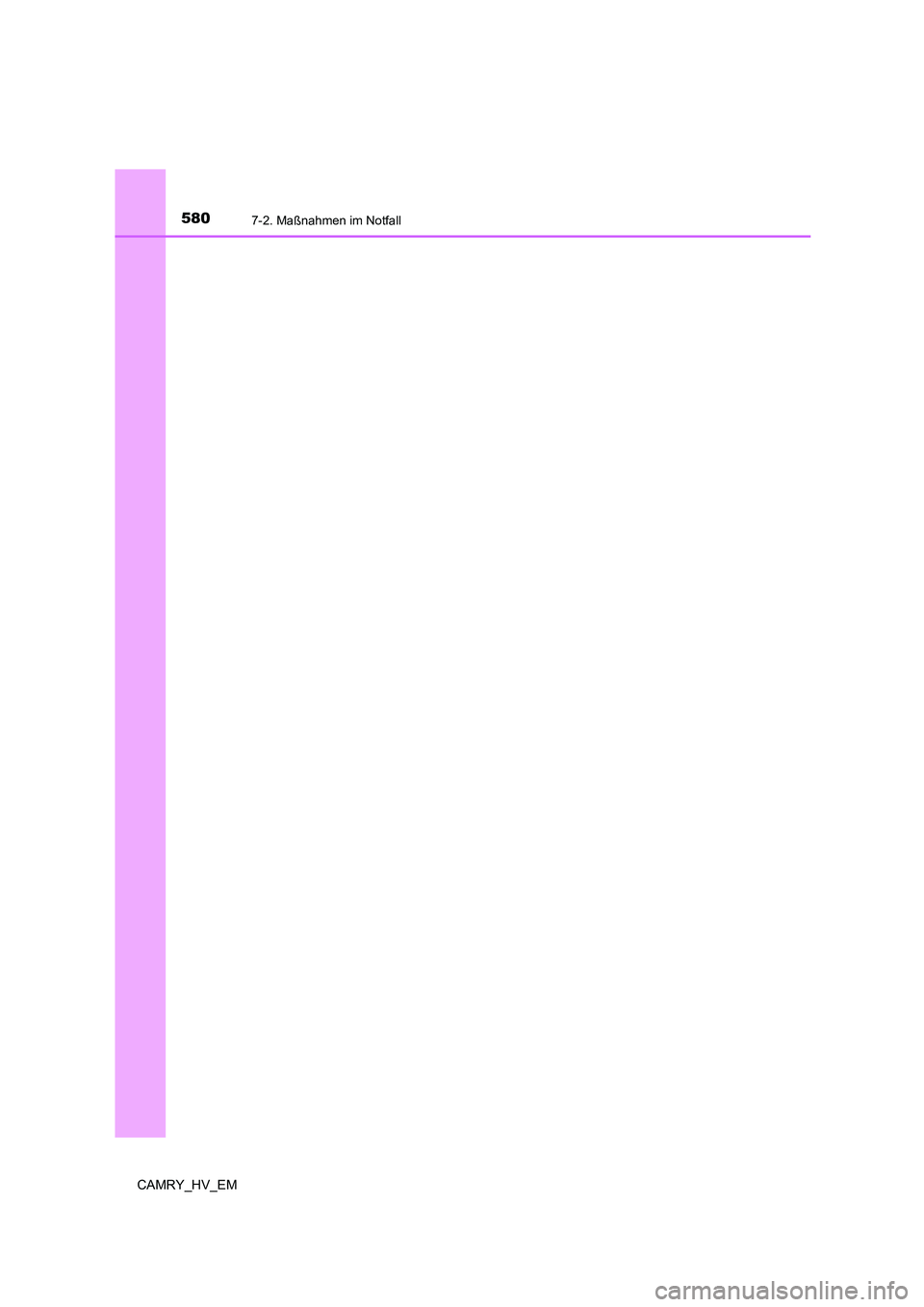

5807-2. Maßnahmen im Notfall
CAMRY_HV_EM

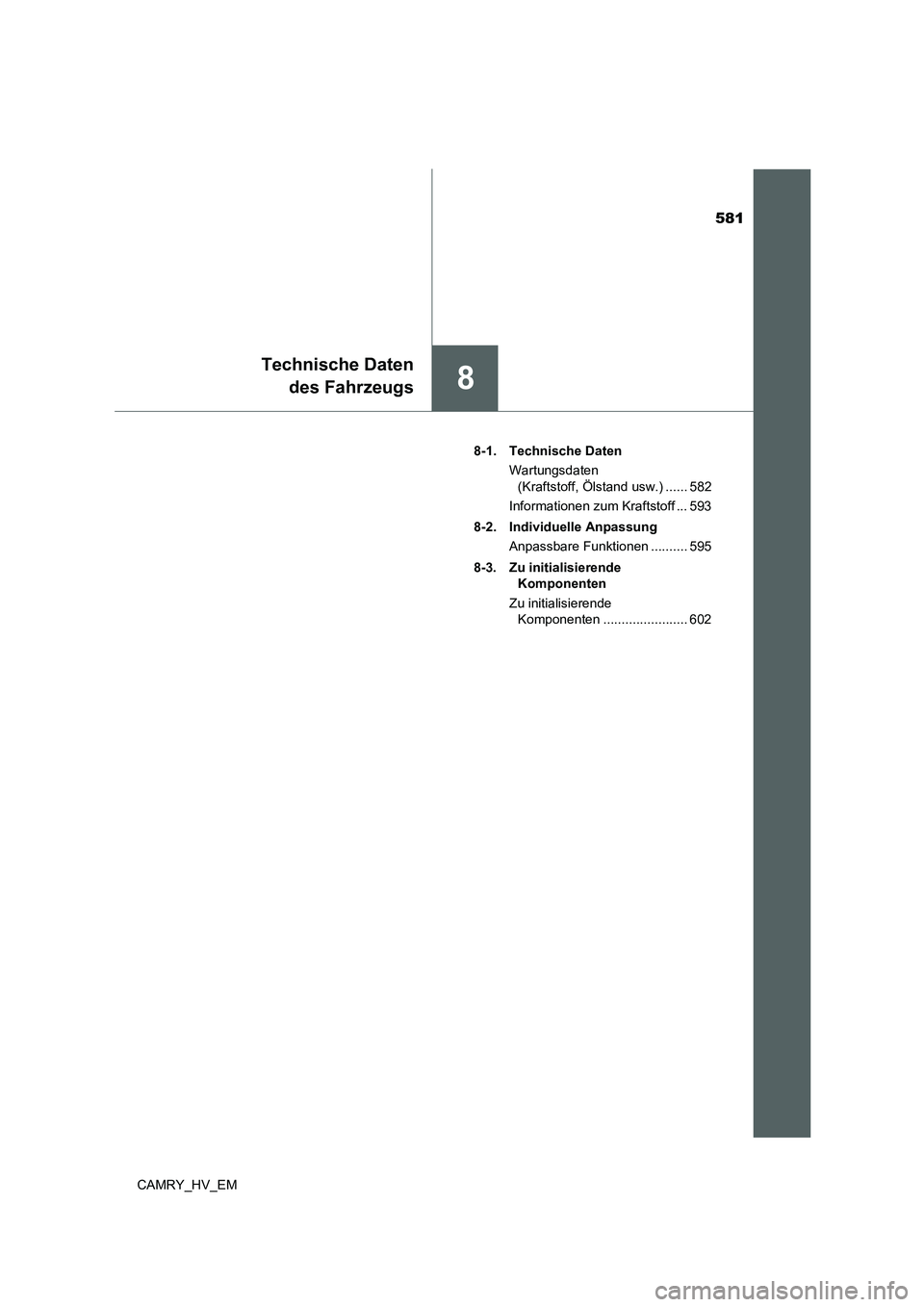

581
8
Technische Daten
des Fahrzeugs
CAMRY_HV_EM8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 582
Informationen zum Kraftstoff ... 593
8-2. Individuelle Anpassung
Anpassbare Funktionen .......... 595
8-3. Zu initialisierende
Komponenten
Zu initialisierende
Komponenten ....................... 602

582
CAMRY_HV_EM
8-1. Technische Daten
*1: Unbeladenes Fahrzeug
*2: Außer für Ukraine, Aserbaidschan und Georgien
*3: Für Ukraine, Aserbaidschan und Georgien
■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Bei einigen Modellen ist diese
Nummer oben links auf der Instru-
mententafel eingestanzt.

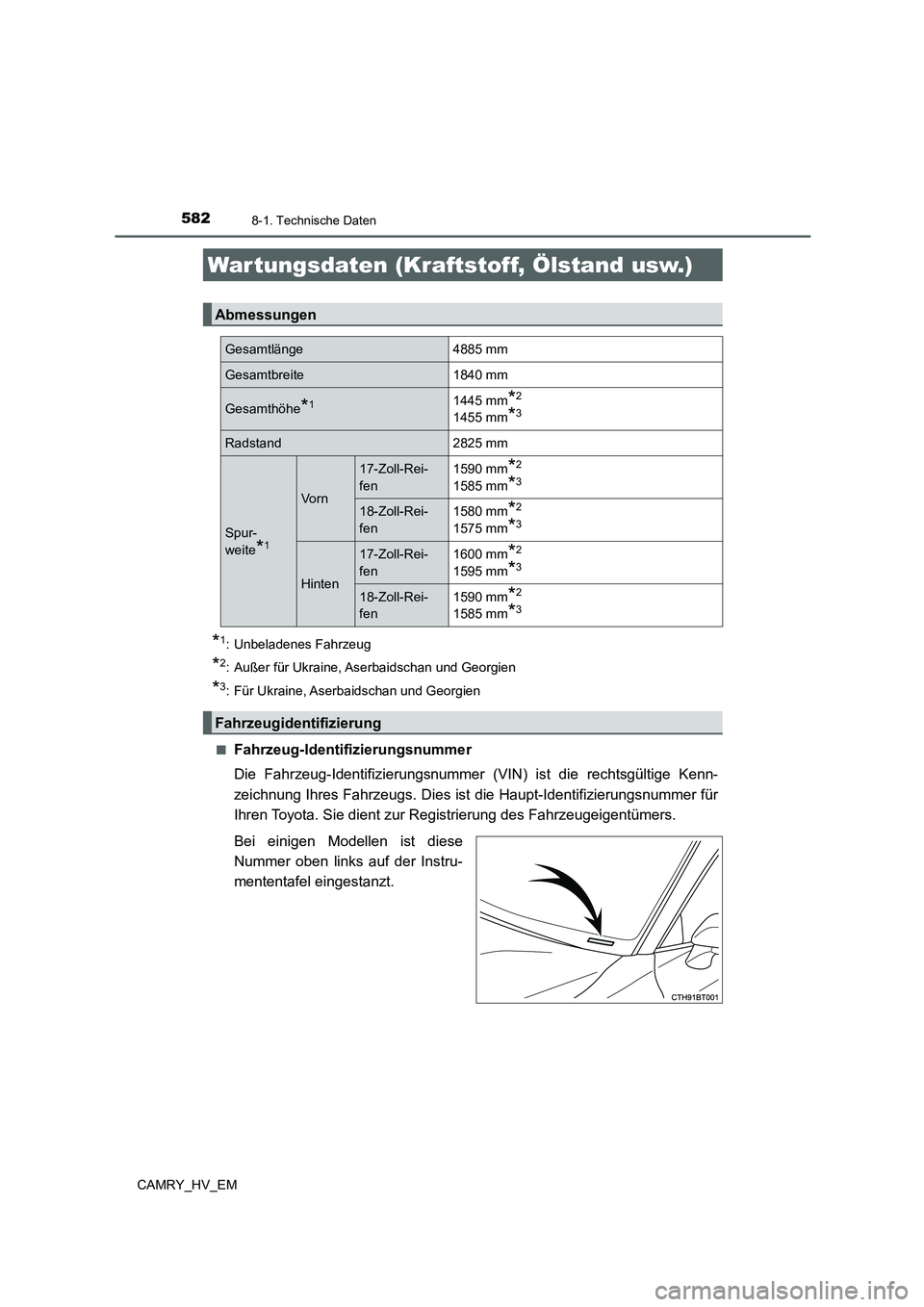

War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen
Gesamtlänge 4885 mm
Gesamtbreite 1840 mm
Gesamthöhe*11445 mm*2
1455 mm*3
Radstand 2825 mm
Spur-
weite
*1
Vo r n
17-Zoll-Rei-
fen1590 mm*2
1585 mm*3
18-Zoll-Rei-
fen1580 mm*2
1575 mm*3
Hinten
17-Zoll-Rei-
fen1600 mm*2
1595 mm*3
18-Zoll-Rei-
fen1590 mm*2
1585 mm*3
Fahrzeugidentifizierung

5838-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

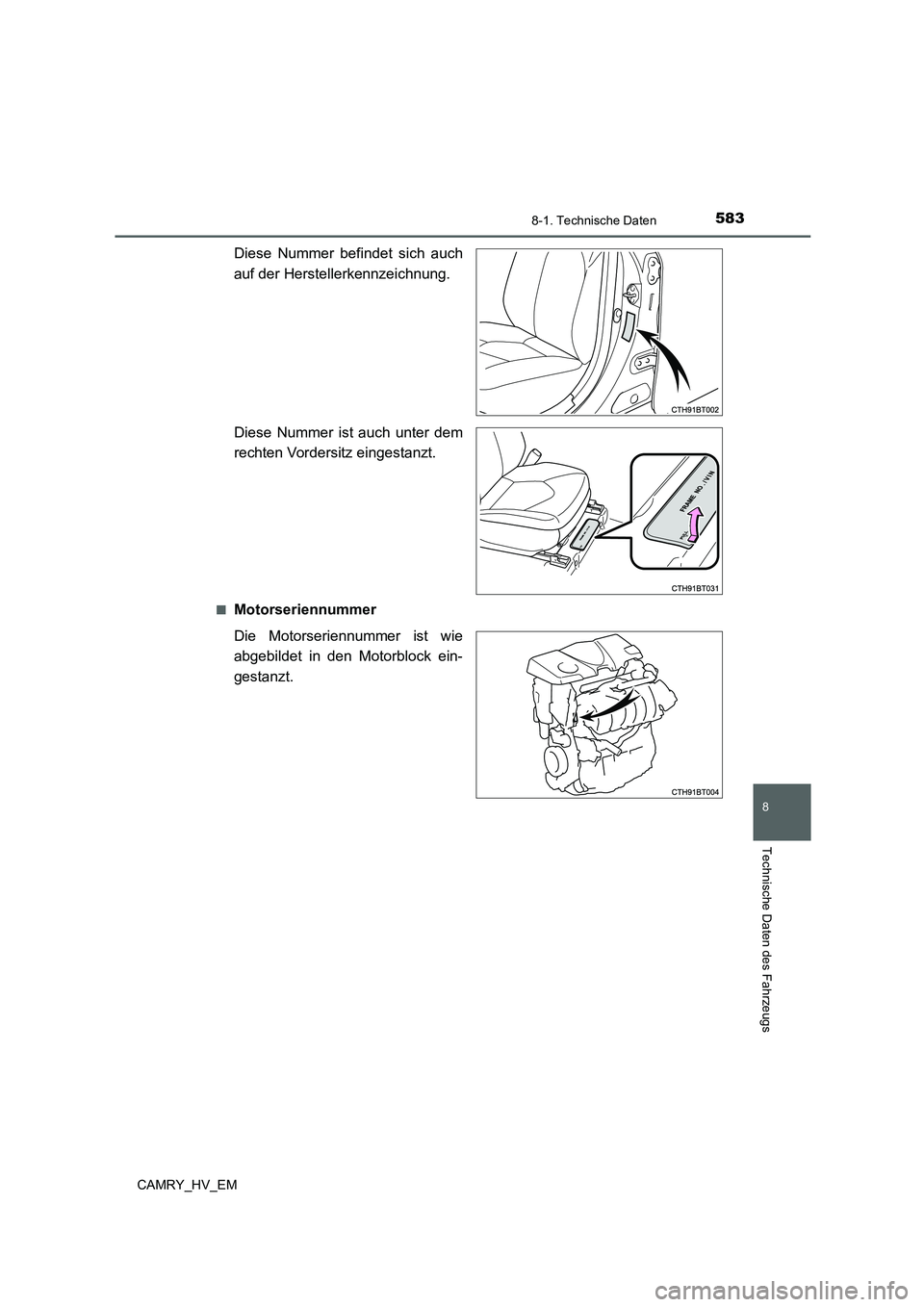

Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
Diese Nummer ist auch unter dem
rechten Vordersitz eingestanzt.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.

5848-1. Technische Daten
CAMRY_HV_EM

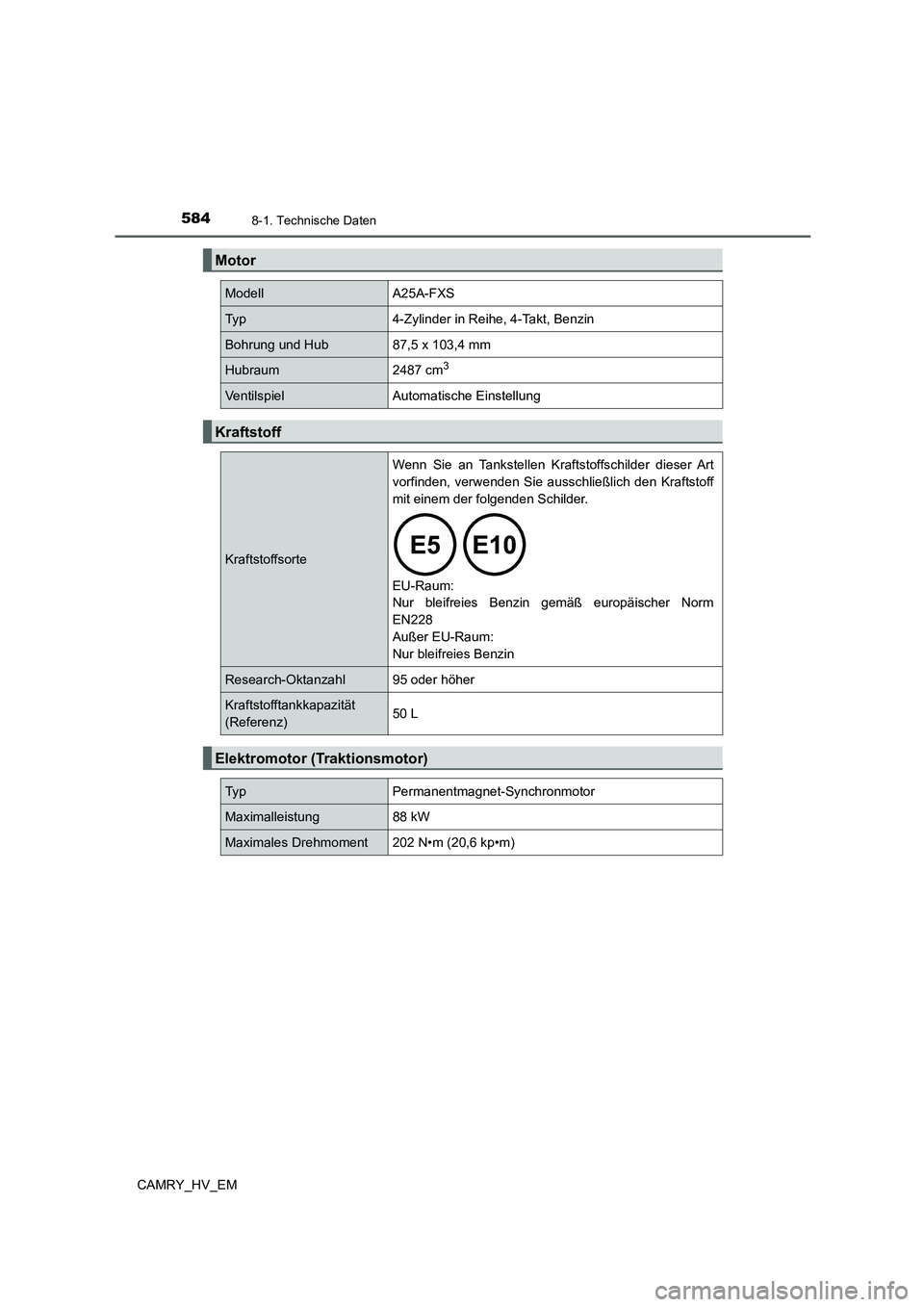

Motor
Modell A25A-FXS
Typ 4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub 87,5 x 103,4 mm
Hubraum 2487 cm3
Ventilspiel Automatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser Art
vorfinden, verwenden Sie ausschließlich den Kraftstoff
mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl 95 oder höher
Kraftstofftankkapazität
(Referenz)50 L
Elektromotor (Traktionsmotor)
Typ Permanentmagnet-Synchronmotor
Maximalleistung 88 kW
Maximales Drehmoment 202 N•m (20,6 kp•m)

5858-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

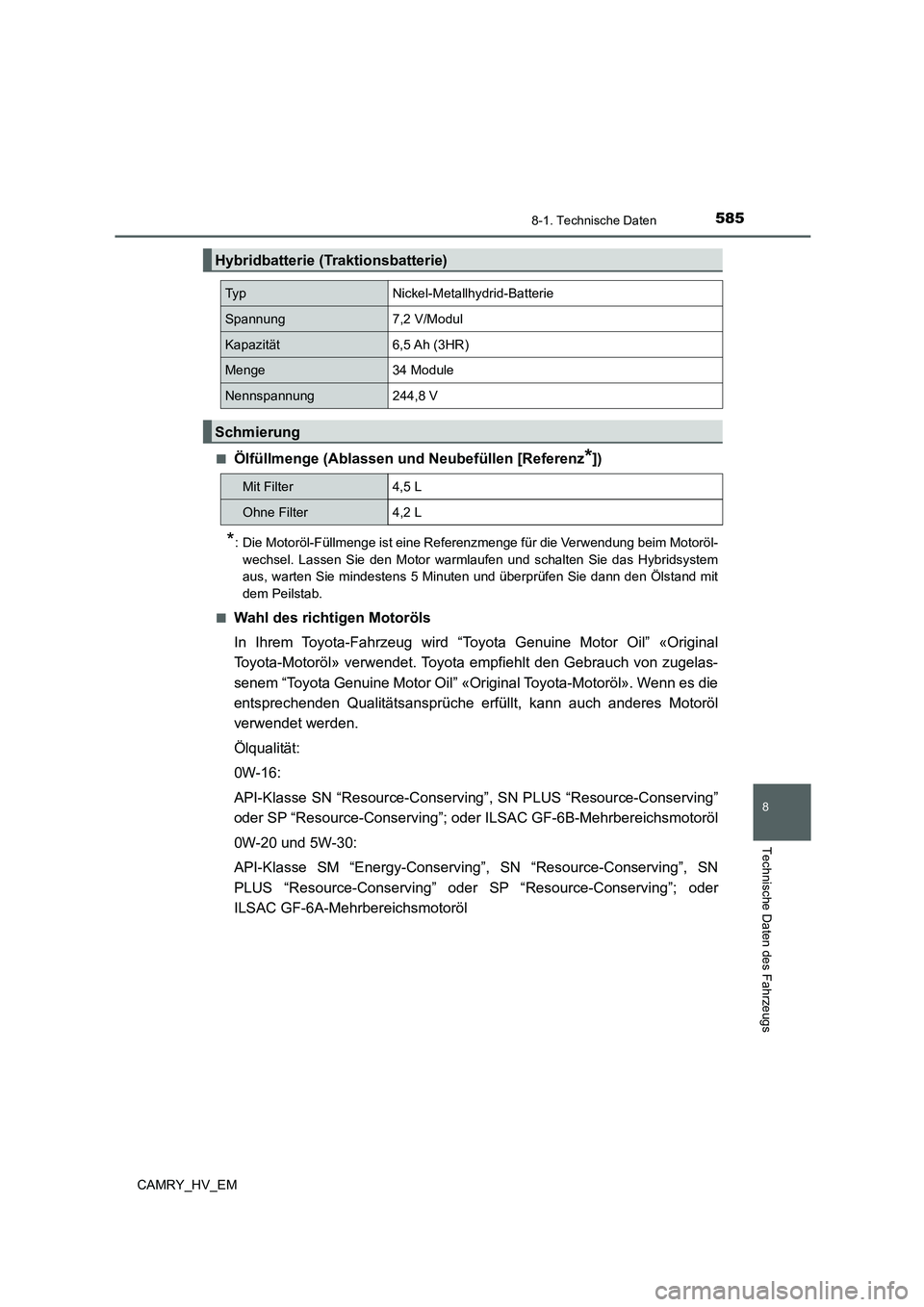

■Ölfüllmenge (Ablassen und Neubefüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus, warten Sie mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit
dem Peilstab.
■
Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”, SN PLUS “Resource-Conserving”
oder SP “Resource-Conserving”; oder ILSAC GF-6B-Mehrbereichsmotoröl
0W-20 und 5W-30:
API-Klasse SM “Energy-Conserving”, SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” oder SP “Resource-Conserving”; oder
ILSAC GF-6A-Mehrbereichsmotoröl
Hybridbatterie (Traktionsbatterie)
Typ Nickel-Metallhydrid-Batterie
Spannung 7,2 V/Modul
Kapazität 6,5 Ah (3HR)
Menge 34 Module
Nennspannung 244,8 V
Schmierung
Mit Filter 4,5 L
Ohne Filter 4,2 L

5868-1. Technische Daten
CAMRY_HV_EM

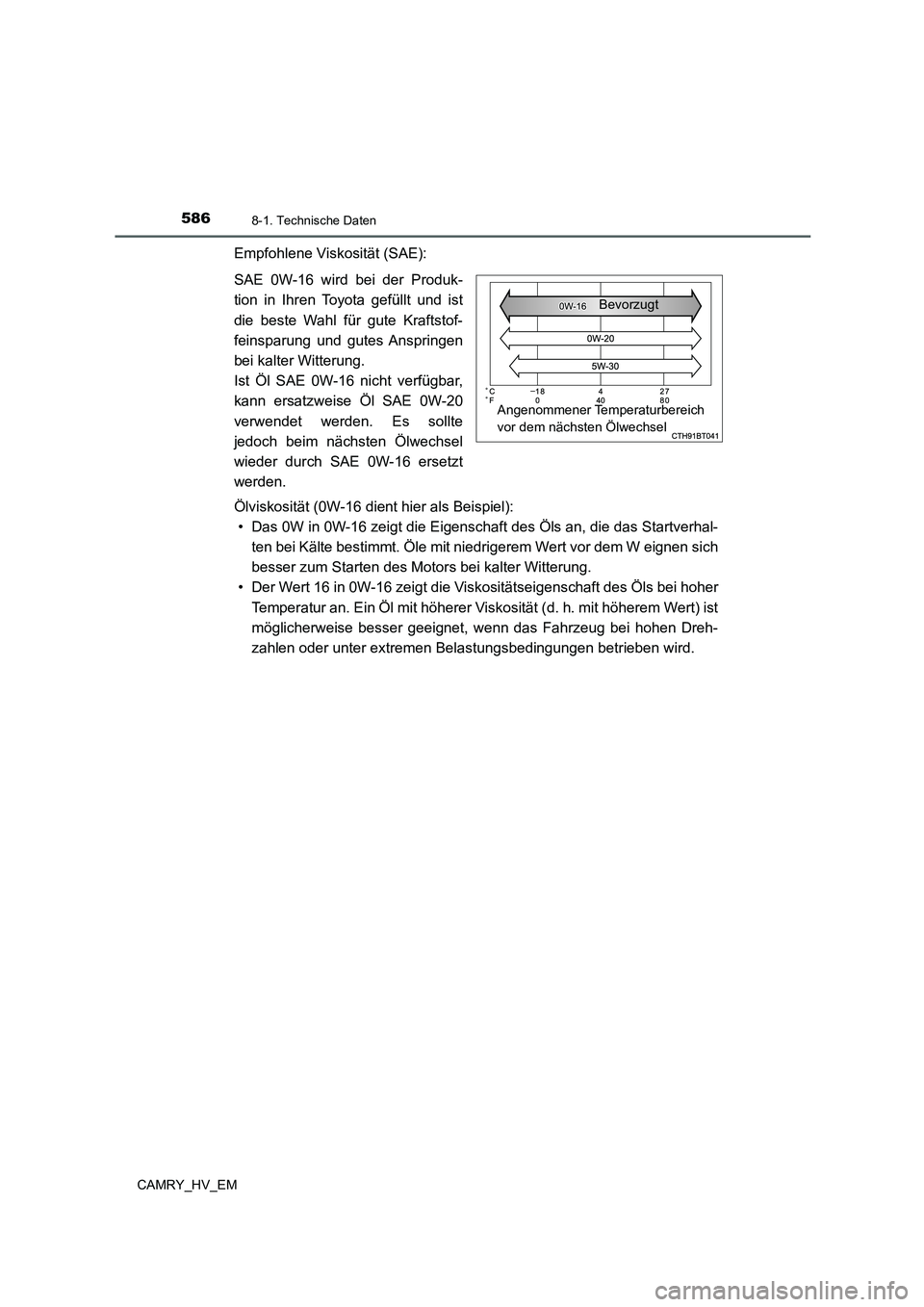

Empfohlene Viskosität (SAE):
SAE 0W-16 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar,
kann ersatzweise Öl SAE 0W-20
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-16 ersetzt
werden.
Ölviskosität (0W-16 dient hier als Beispiel):
• Das 0W in 0W-16 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten ÖlwechselBevorzugt

5878-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

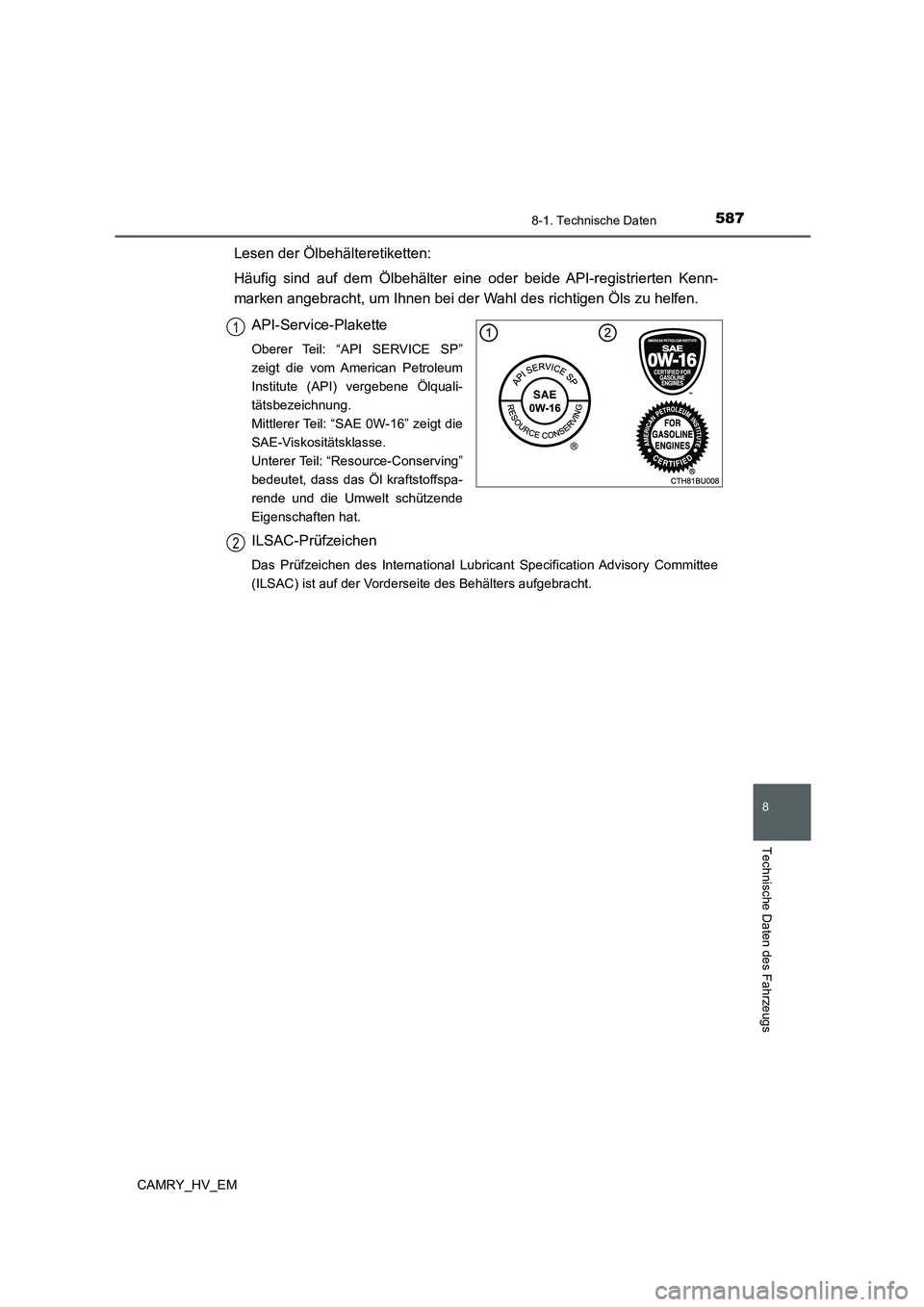

Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SP”
zeigt die vom American Petroleum
Institute (API) vergebene Ölquali-
tätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffspa-
rende und die Umwelt schützende
Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2

5888-1. Technische Daten
CAMRY_HV_EM

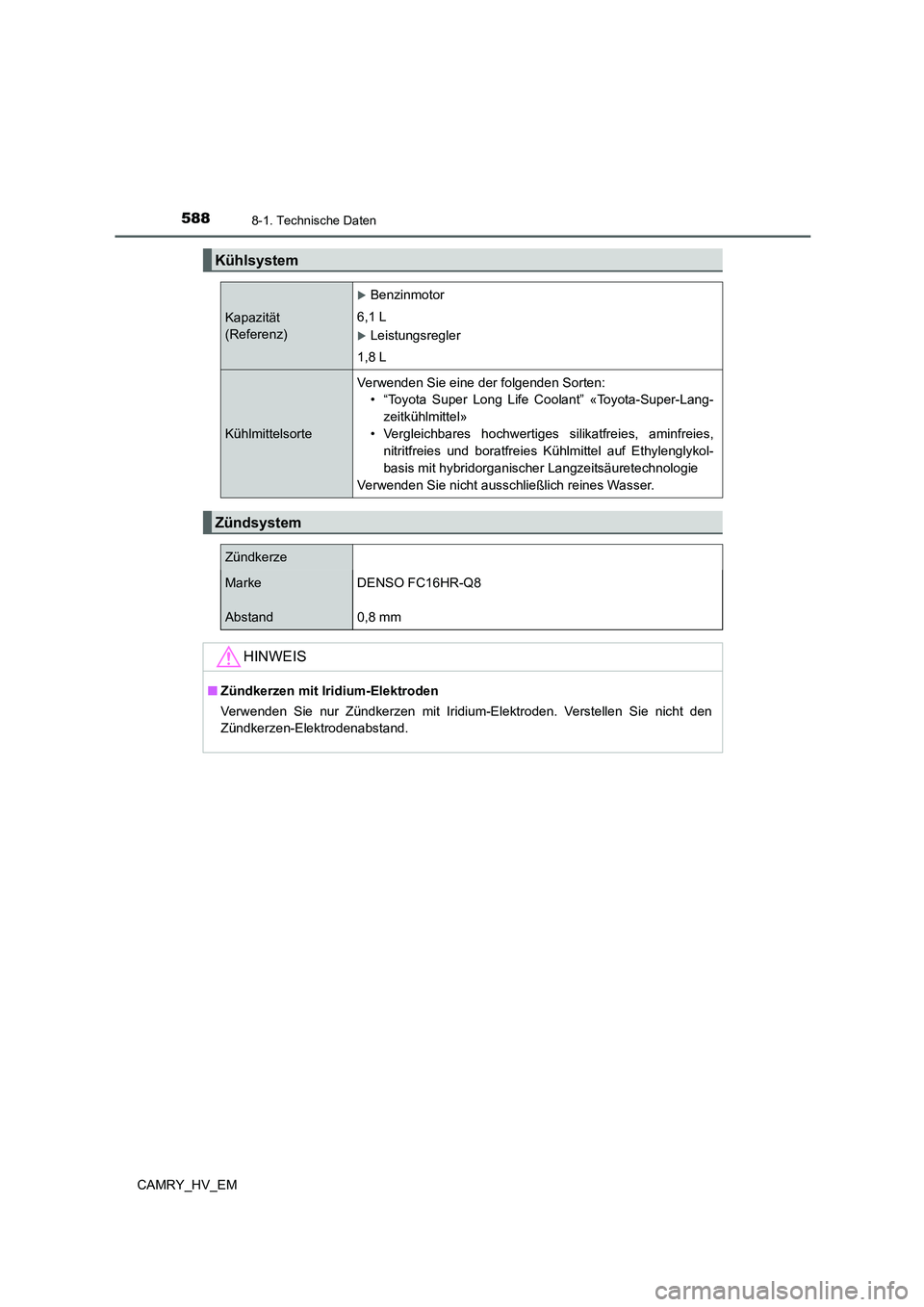

Kühlsystem
Kapazität
(Referenz)
Benzinmotor
6,1 L
Leistungsregler
1,8 L
KühlmittelsorteVerwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-Lang-
zeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies,
nitritfreies und boratfreies Kühlmittel auf Ethylenglykol-
basis mit hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem
Zündkerze
Marke
AbstandDENSO FC16HR-Q8
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
