TOYOTA CAMRY 2022 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2022, Model line: CAMRY, Model: TOYOTA CAMRY 2022Pages: 718, tamaño PDF: 67.02 MB
Page 371 of 718

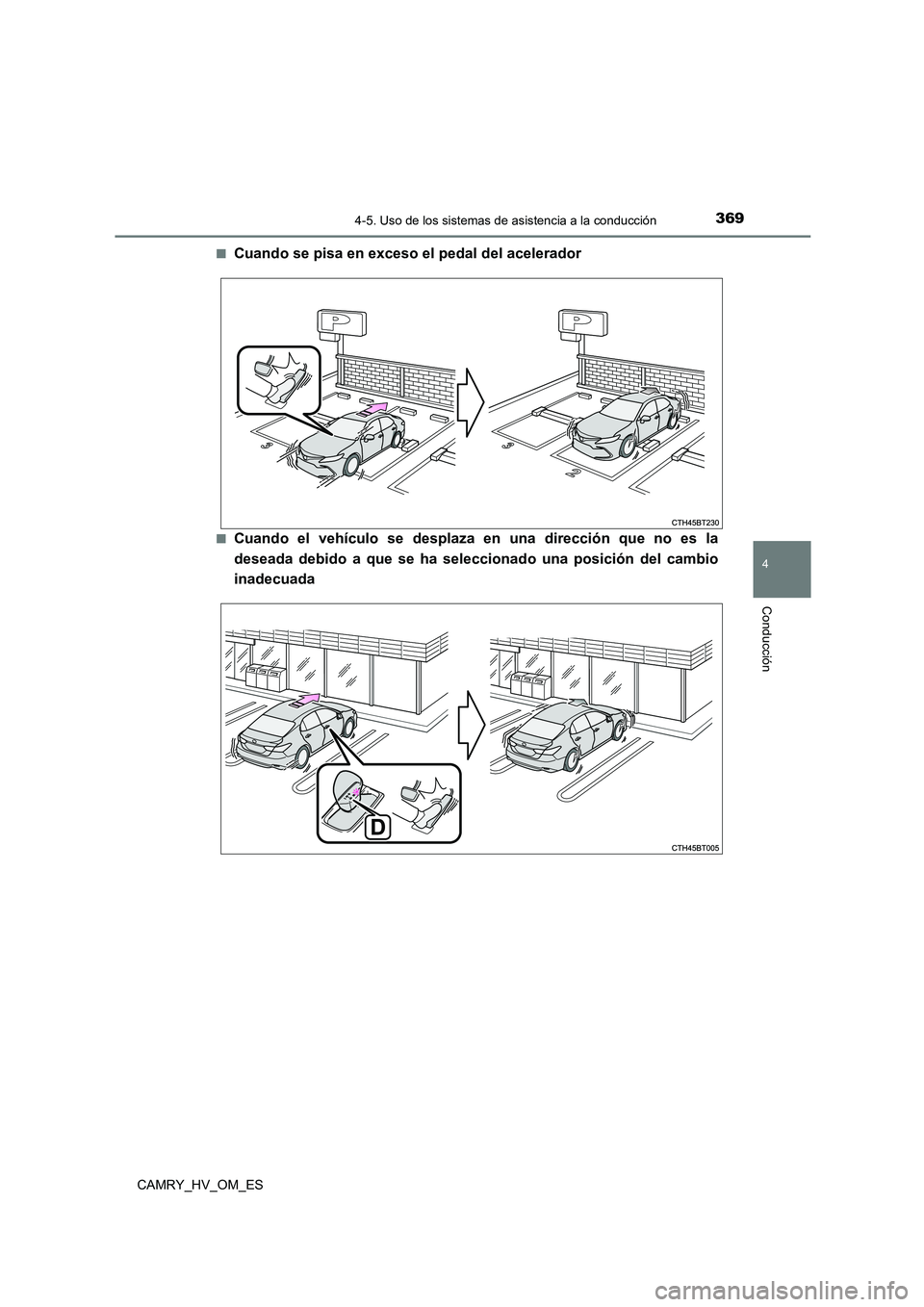

3694-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
CAMRY_HV_OM_ES
■Cuando se pisa en exceso el pedal del acelerador
■Cuando el vehículo se desplaza en una dirección que no es la
deseada debido a que se ha seleccionado una posición del cambio
inadecuada
Page 372 of 718

3704-5. Uso de los sistemas de asistencia a la conducción
CAMRY_HV_OM_ES
■La función del asistente del freno de estacionamiento (objetos estáticos) funcio-
nará cuando
La función se activará cuando el indicador PKSB OFF no esté encendido ( P. 362,
366) y se cumplan todas las condiciones siguientes:
● Control de restricción del rendimiento del sistema híbrido
• El sistema del asistente del freno de estacionamiento está activado.
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o inferior.
• Hay un objeto en la dirección en la que circula el vehículo, a una distancia aproxi-
mada de 2 a 4 m (6 a 13 pies).
• El sistema establece que es necesario que el freno funcione con más fuerza de lo
normal para evitar una colisión.
● Control de frenado
• El control de la restricción del rendimiento del sistema híbrido está funcionando.
• El sistema establece que es necesario que el frenado de emergencia se active
para evitar una colisión.
■ La función del asistente del freno de estacionamiento (objetos estáticos) dejará
de funcionar cuando
La función se desactivará si se cumple cualquiera de las siguientes condiciones:
● Control de restricción del rendimiento del sistema híbrido
• El sistema del asistente del freno de estacionamiento está desactivado.
• La colisión se puede evitar aplicando los frenos con normalidad.
• El objeto ya no se encuentra a una distancia aproximada de 2 a 4 m (6 a 13 pies)
en la dirección en la que circula el vehículo.
● Control de frenado
• El sistema del asistente del freno de estacionamiento está desactivado.
• Transcurren aproximadamente 2 segundos después de que el control de frenado
haya detenido el vehículo.
• El pedal del freno está pisado después de que el control de frenado haya dete-
nido el vehículo.
• El objeto ya no se encuentra a una distancia aproximada de 2 a 4 m (6 a 13 pies)
en la dirección en la que circula el vehículo.
■ Margen de detección de la función del asistente del freno de estacionamiento
(objetos estáticos)
El margen de detección de la función del asistente del freno de estacionamiento
difiere del margen de detección del sensor de asistencia al aparcamiento de Toyota.
( P. 346)
Por ello, aunque el sensor de asistencia al aparcamiento de Toyota detecte un objeto
y emita un aviso, es posible que la función del asistente del freno de estacionamiento
no se active.
Page 373 of 718

3714-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
CAMRY_HV_OM_ES

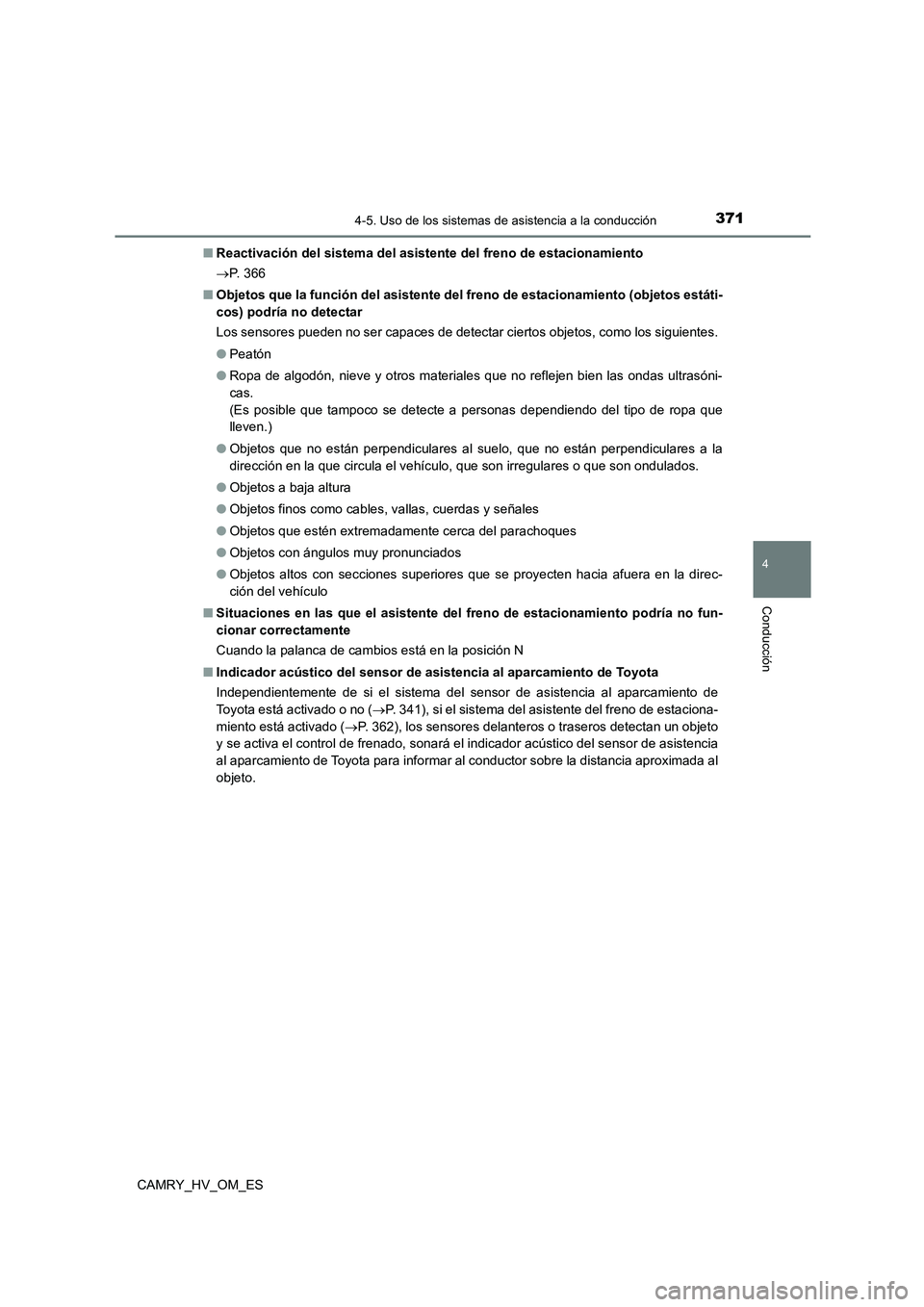

■ Reactivación del sistema del asistente del freno de estacionamiento
P. 3 6 6
■ Objetos que la función del asistente del freno de estacionamiento (objetos estáti-
cos) podría no detectar
Los sensores pueden no ser capaces de detectar ciertos objetos, como los siguientes.
● Peatón
● Ropa de algodón, nieve y otros materiales que no reflejen bien las ondas ultrasóni-
cas.
(Es posible que tampoco se detecte a personas dependiendo del tipo de ropa que
lleven.)
● Objetos que no están perpendiculares al suelo, que no están perpendiculares a la
dirección en la que circula el vehículo, que son irregulares o que son ondulados.
● Objetos a baja altura
● Objetos finos como cables, vallas, cuerdas y señales
● Objetos que estén extremadamente cerca del parachoques
● Objetos con ángulos muy pronunciados
● Objetos altos con secciones superiores que se proyecten hacia afuera en la direc-
ción del vehículo
■ Situaciones en las que el asistente del freno de estacionamiento podría no fun-
cionar correctamente
Cuando la palanca de cambios está en la posición N
■ Indicador acústico del sensor de asistencia al aparcamiento de Toyota
Independientemente de si el sistema del sensor de asistencia al aparcamiento de
Toyota está activado o no ( P. 341), si el sistema del asistente del freno de estaciona-
miento está activado ( P. 362), los sensores delanteros o traseros detectan un objeto
y se activa el control de frenado, sonará el indicador acústico del sensor de asistencia
al aparcamiento de Toyota para informar al conductor sobre la distancia aproximada al
objeto.
Page 374 of 718

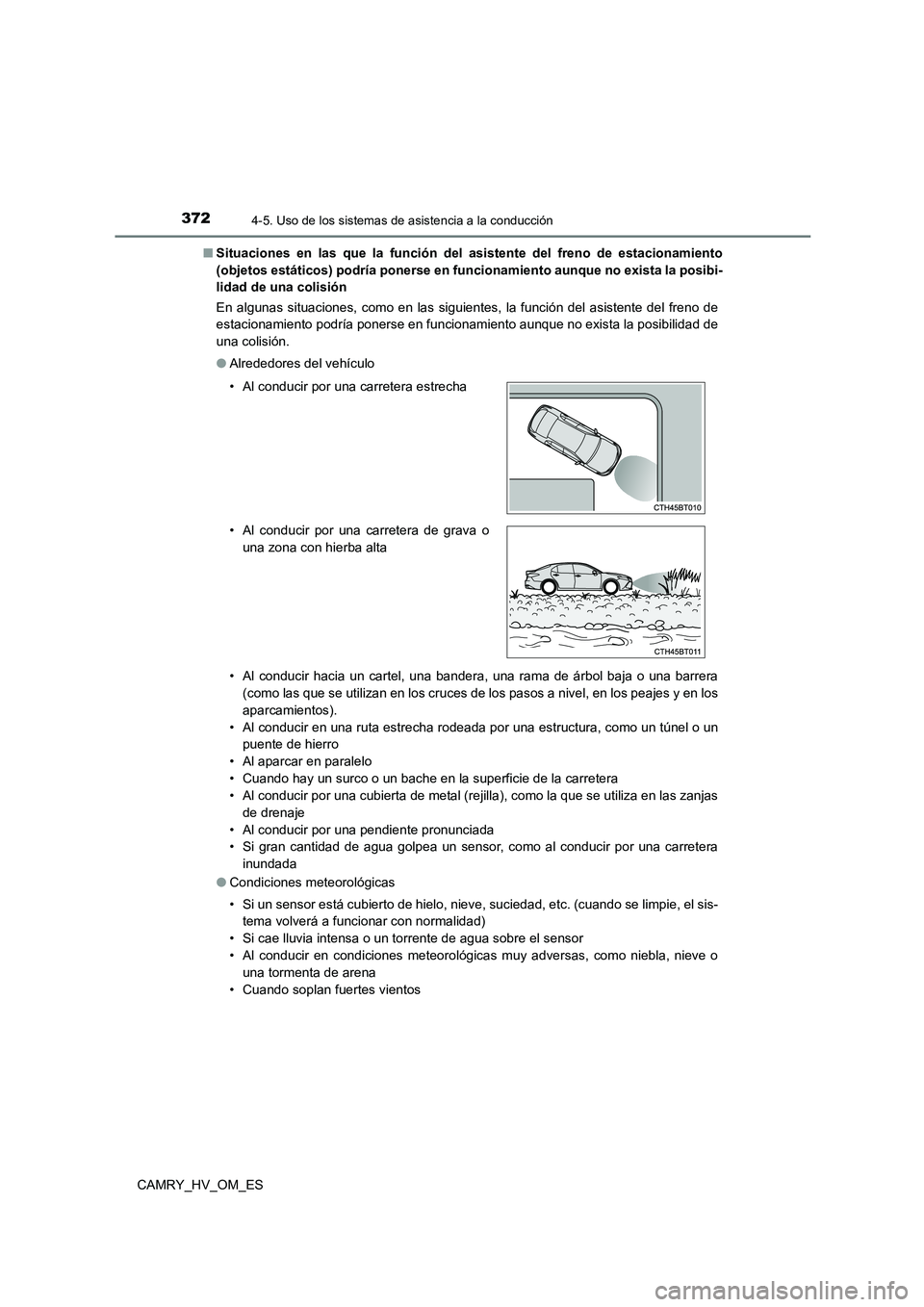

3724-5. Uso de los sistemas de asistencia a la conducción
CAMRY_HV_OM_ES
■ Situaciones en las que la función del asistente del freno de estacionamiento
(objetos estáticos) podría ponerse en funcionamiento aunque no exista la posibi-
lidad de una colisión
En algunas situaciones, como en las siguientes, la función del asistente del freno de
estacionamiento podría ponerse en funcionamiento aunque no exista la posibilidad de
una colisión.
● Alrededores del vehículo
• Al conducir hacia un cartel, una bandera, una rama de árbol baja o una barrera
(como las que se utilizan en los cruces de los pasos a nivel, en los peajes y en los
aparcamientos).
• Al conducir en una ruta estrecha rodeada por una estructura, como un túnel o un
puente de hierro
• Al aparcar en paralelo
• Cuando hay un surco o un bache en la superficie de la carretera
• Al conducir por una cubierta de metal (rejilla), como la que se utiliza en las zanjas
de drenaje
• Al conducir por una pendiente pronunciada
• Si gran cantidad de agua golpea un sensor, como al conducir por una carretera
inundada
● Condiciones meteorológicas
• Si un sensor está cubierto de hielo, nieve, suciedad, etc. (cuando se limpie, el sis-
tema volverá a funcionar con normalidad)
• Si cae lluvia intensa o un torrente de agua sobre el sensor
• Al conducir en condiciones meteorológicas muy adversas, como niebla, nieve o
una tormenta de arena
• Cuando soplan fuertes vientos
• Al conducir por una carretera estrecha
• Al conducir por una carretera de grava o
una zona con hierba alta
Page 375 of 718

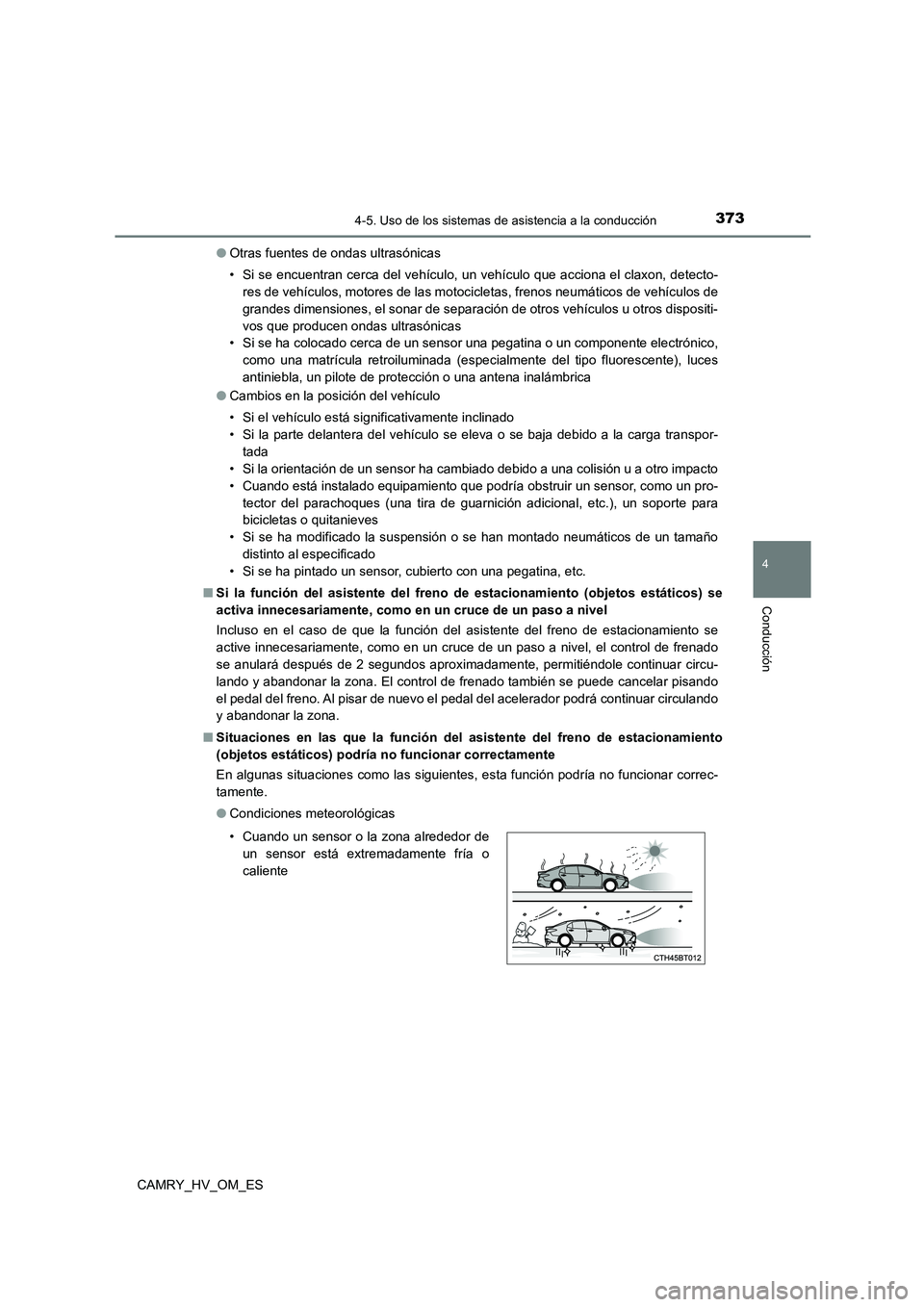

3734-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
CAMRY_HV_OM_ES
● Otras fuentes de ondas ultrasónicas
• Si se encuentran cerca del vehículo, un vehículo que acciona el claxon, detecto-
res de vehículos, motores de las motocicletas, frenos neumáticos de vehículos de
grandes dimensiones, el sonar de separación de otros vehículos u otros dispositi-
vos que producen ondas ultrasónicas
• Si se ha colocado cerca de un sensor una pegatina o un componente electrónico,
como una matrícula retroiluminada (especialmente del tipo fluorescente), luces
antiniebla, un pilote de protección o una antena inalámbrica
● Cambios en la posición del vehículo
• Si el vehículo está significativamente inclinado
• Si la parte delantera del vehículo se eleva o se baja debido a la carga transpor-
tada
• Si la orientación de un sensor ha cambiado debido a una colisión u a otro impacto
• Cuando está instalado equipamiento que podría obstruir un sensor, como un pro-
tector del parachoques (una tira de guarnición adicional, etc.), un soporte para
bicicletas o quitanieves
• Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
• Si se ha pintado un sensor, cubierto con una pegatina, etc.
■ Si la función del asistente del freno de estacionamiento (objetos estáticos) se
activa innecesariamente, como en un cruce de un paso a nivel
Incluso en el caso de que la función del asistente del freno de estacionamiento se
active innecesariamente, como en un cruce de un paso a nivel, el control de frenado
se anulará después de 2 segundos aproximadamente, permitiéndole continuar circu-
lando y abandonar la zona. El control de frenado también se puede cancelar pisando
el pedal del freno. Al pisar de nuevo el pedal del acelerador podrá continuar circulando
y abandonar la zona.
■ Situaciones en las que la función del asistente del freno de estacionamiento
(objetos estáticos) podría no funcionar correctamente
En algunas situaciones como las siguientes, esta función podría no funcionar correc-
tamente.
● Condiciones meteorológicas
• Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o
caliente
Page 376 of 718

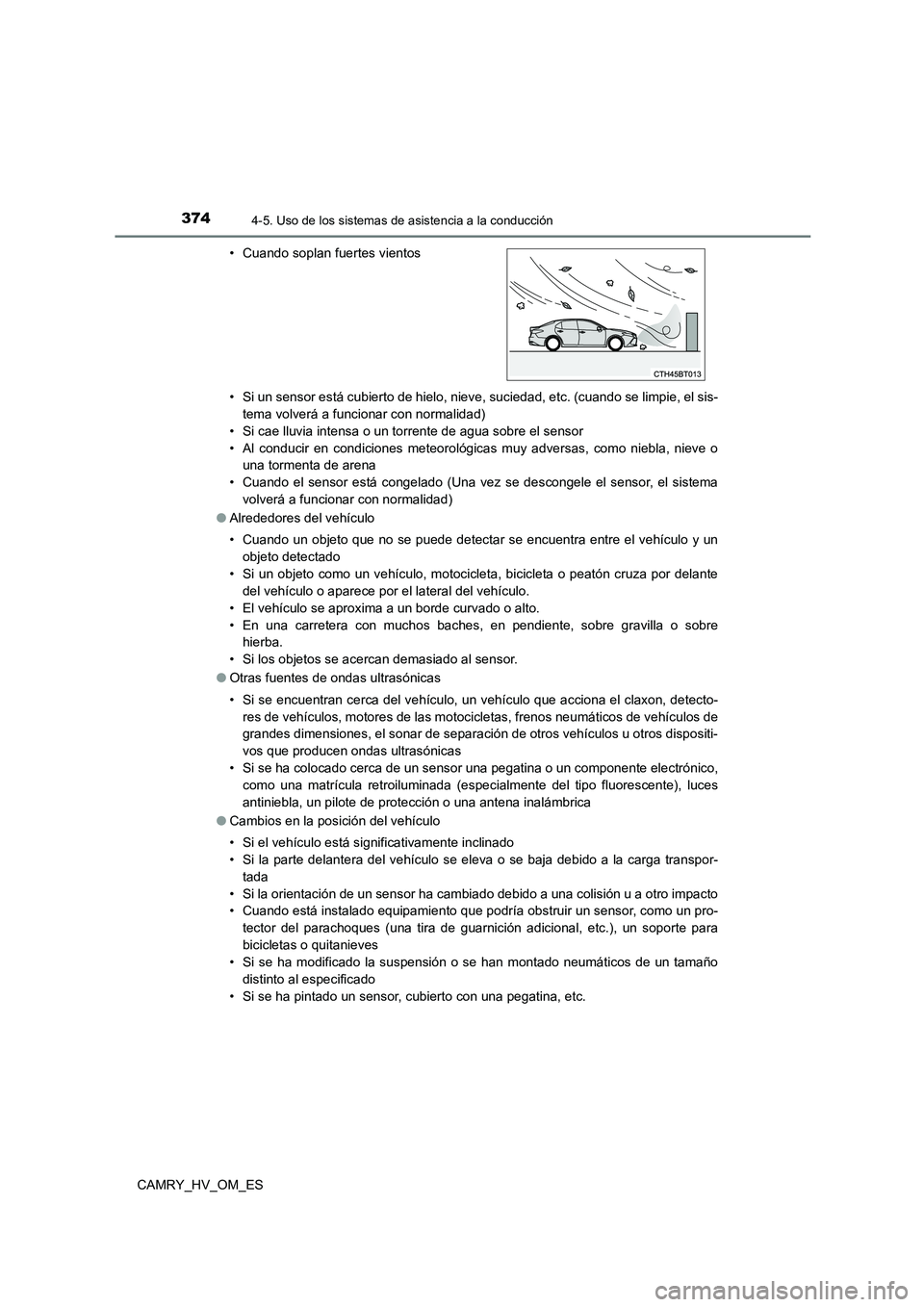

3744-5. Uso de los sistemas de asistencia a la conducción
CAMRY_HV_OM_ES
• Si un sensor está cubierto de hielo, nieve, suciedad, etc. (cuando se limpie, el sis-
tema volverá a funcionar con normalidad)
• Si cae lluvia intensa o un torrente de agua sobre el sensor
• Al conducir en condiciones meteorológicas muy adversas, como niebla, nieve o
una tormenta de arena
• Cuando el sensor está congelado (Una vez se descongele el sensor, el sistema
volverá a funcionar con normalidad)
● Alrededores del vehículo
• Cuando un objeto que no se puede detectar se encuentra entre el vehículo y un
objeto detectado
• Si un objeto como un vehículo, motocicleta, bicicleta o peatón cruza por delante
del vehículo o aparece por el lateral del vehículo.
• El vehículo se aproxima a un borde curvado o alto.
• En una carretera con muchos baches, en pendiente, sobre gravilla o sobre
hierba.
• Si los objetos se acercan demasiado al sensor.
● Otras fuentes de ondas ultrasónicas
• Si se encuentran cerca del vehículo, un vehículo que acciona el claxon, detecto-
res de vehículos, motores de las motocicletas, frenos neumáticos de vehículos de
grandes dimensiones, el sonar de separación de otros vehículos u otros dispositi-
vos que producen ondas ultrasónicas
• Si se ha colocado cerca de un sensor una pegatina o un componente electrónico,
como una matrícula retroiluminada (especialmente del tipo fluorescente), luces
antiniebla, un pilote de protección o una antena inalámbrica
● Cambios en la posición del vehículo
• Si el vehículo está significativamente inclinado
• Si la parte delantera del vehículo se eleva o se baja debido a la carga transpor-
tada
• Si la orientación de un sensor ha cambiado debido a una colisión u a otro impacto
• Cuando está instalado equipamiento que podría obstruir un sensor, como un pro-
tector del parachoques (una tira de guarnición adicional, etc.), un soporte para
bicicletas o quitanieves
• Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
• Si se ha pintado un sensor, cubierto con una pegatina, etc.
• Cuando soplan fuertes vientos
Page 377 of 718

3754-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
CAMRY_HV_OM_ES

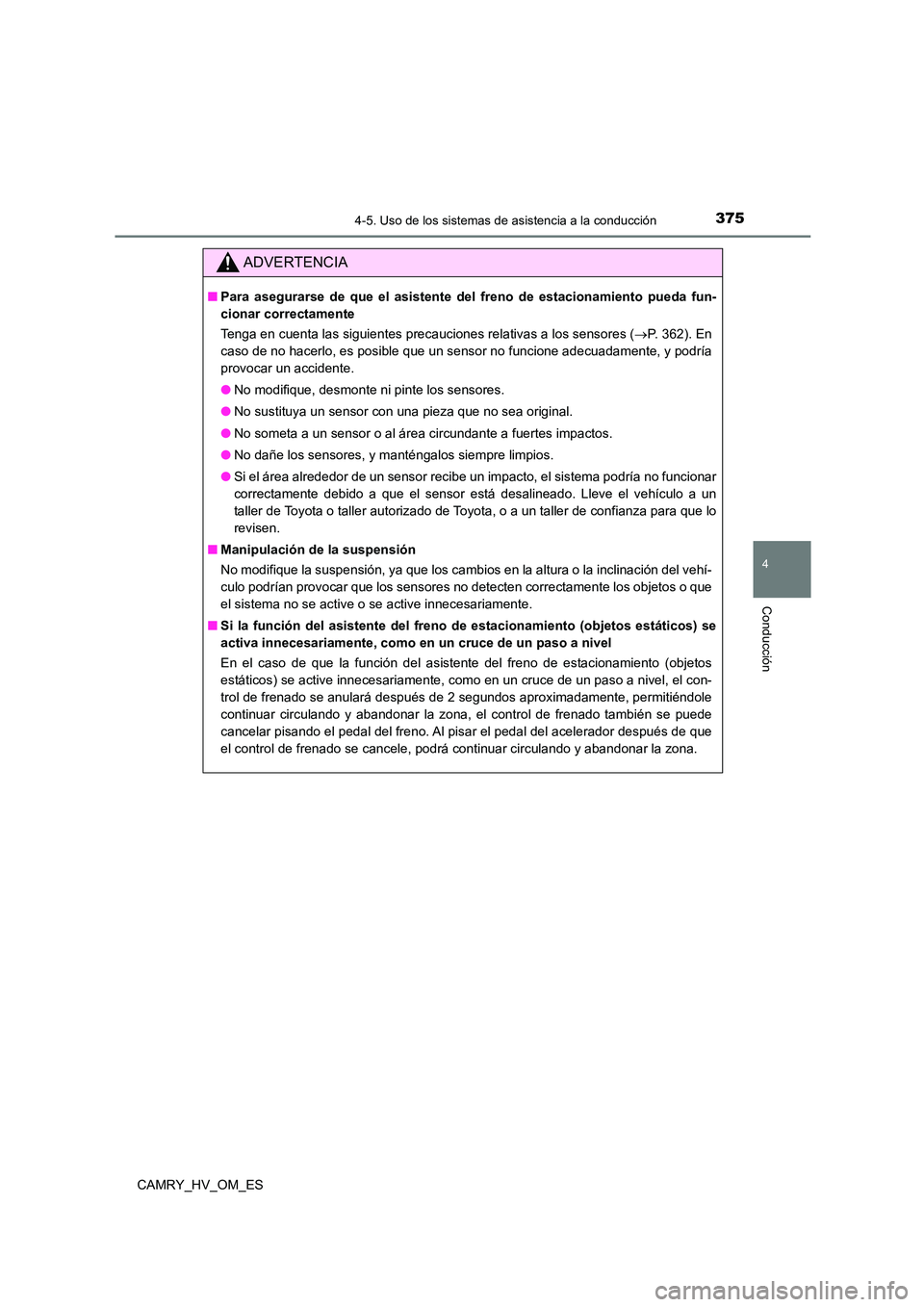

ADVERTENCIA
■Para asegurarse de que el asistente del freno de estacionamiento pueda fun-
cionar correctamente
Tenga en cuenta las siguientes precauciones relativas a los sensores ( P. 362). En
caso de no hacerlo, es posible que un sensor no funcione adecuadamente, y podría
provocar un accidente.
● No modifique, desmonte ni pinte los sensores.
● No sustituya un sensor con una pieza que no sea original.
● No someta a un sensor o al área circundante a fuertes impactos.
● No dañe los sensores, y manténgalos siempre limpios.
● Si el área alrededor de un sensor recibe un impacto, el sistema podría no funcionar
correctamente debido a que el sensor está desalineado. Lleve el vehículo a un
taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo
revisen.
■ Manipulación de la suspensión
No modifique la suspensión, ya que los cambios en la altura o la inclinación del vehí-
culo podrían provocar que los sensores no detecten correctamente los objetos o que
el sistema no se active o se active innecesariamente.
■ Si la función del asistente del freno de estacionamiento (objetos estáticos) se
activa innecesariamente, como en un cruce de un paso a nivel
En el caso de que la función del asistente del freno de estacionamiento (objetos
estáticos) se active innecesariamente, como en un cruce de un paso a nivel, el con-
trol de frenado se anulará después de 2 segundos aproximadamente, permitiéndole
continuar circulando y abandonar la zona, el control de frenado también se puede
cancelar pisando el pedal del freno. Al pisar el pedal del acelerador después de que
el control de frenado se cancele, podrá continuar circulando y abandonar la zona.
Page 378 of 718

3764-5. Uso de los sistemas de asistencia a la conducción
CAMRY_HV_OM_ES

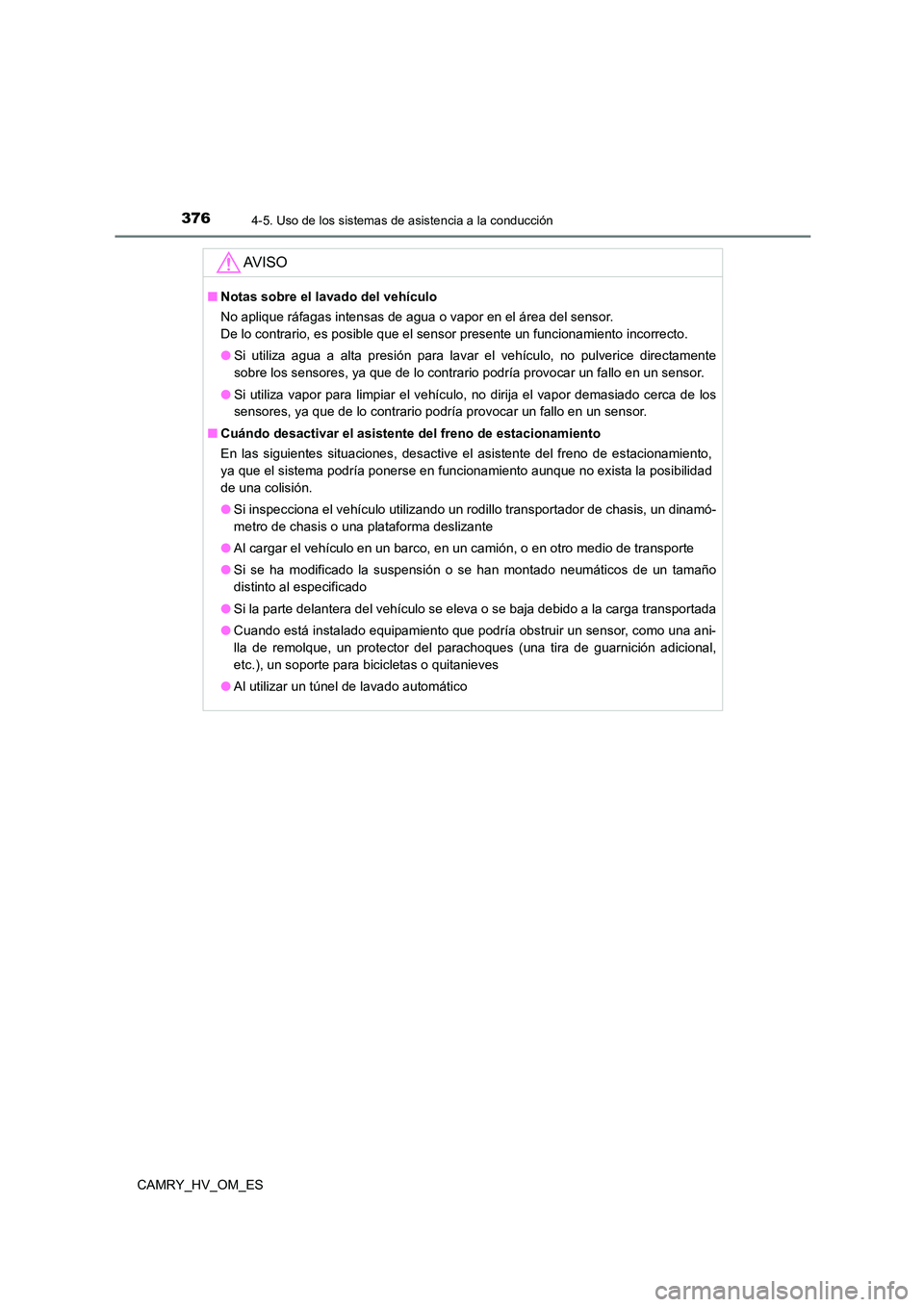

AV I S O
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.
● Si utiliza agua a alta presión para lavar el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contrario podría provocar un fallo en un sensor.
● Si utiliza vapor para limpiar el vehículo, no dirija el vapor demasiado cerca de los
sensores, ya que de lo contrario podría provocar un fallo en un sensor.
■ Cuándo desactivar el asistente del freno de estacionamiento
En las siguientes situaciones, desactive el asistente del freno de estacionamiento,
ya que el sistema podría ponerse en funcionamiento aunque no exista la posibilidad
de una colisión.
● Si inspecciona el vehículo utilizando un rodillo transportador de chasis, un dinamó-
metro de chasis o una plataforma deslizante
● Al cargar el vehículo en un barco, en un camión, o en otro medio de transporte
● Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
● Si la parte delantera del vehículo se eleva o se baja debido a la carga transportada
● Cuando está instalado equipamiento que podría obstruir un sensor, como una ani-
lla de remolque, un protector del parachoques (una tira de guarnición adicional,
etc.), un soporte para bicicletas o quitanieves
● Al utilizar un túnel de lavado automático
Page 379 of 718

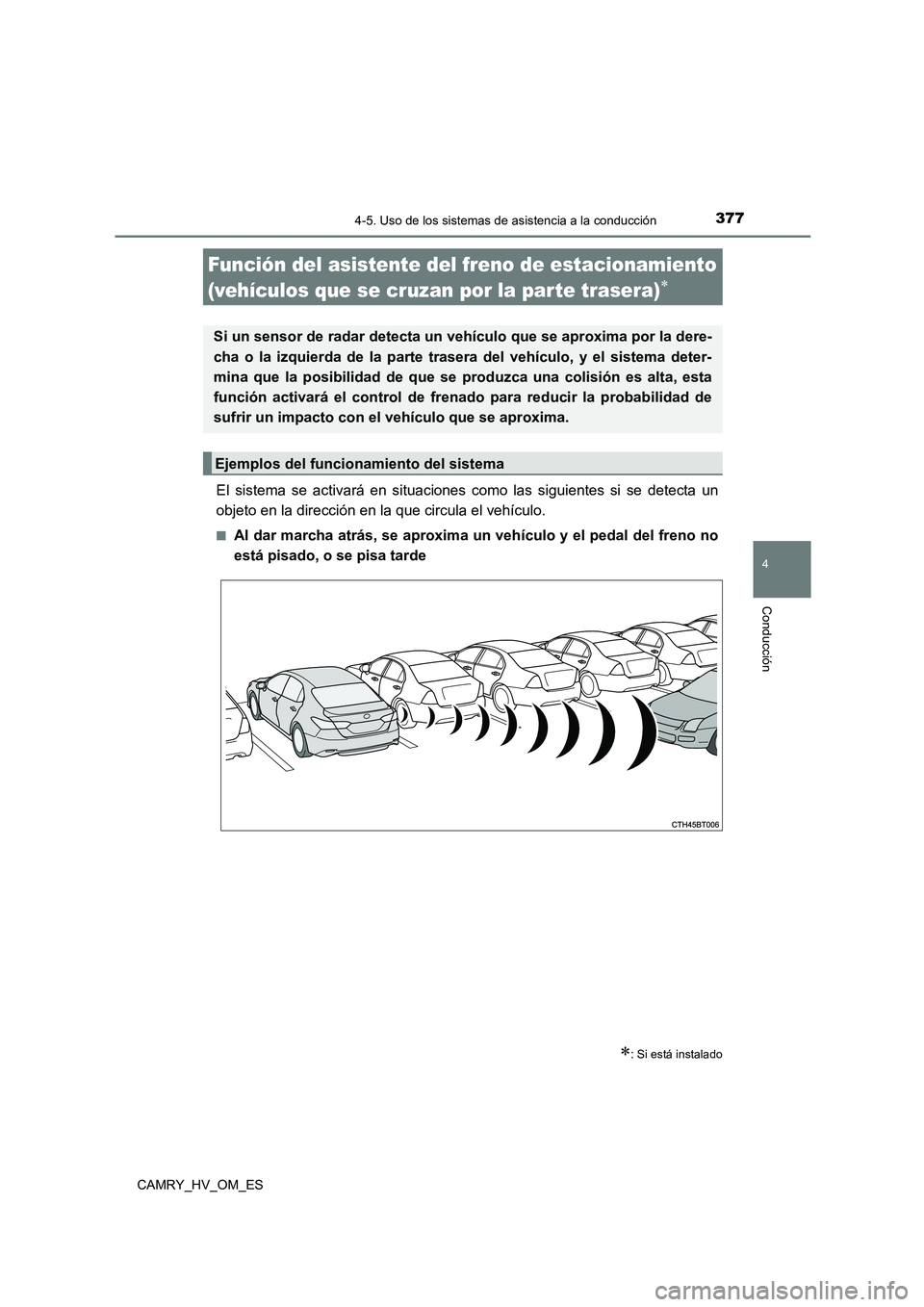

3774-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
CAMRY_HV_OM_ES
El sistema se activará en situaciones como las siguientes si se detecta un
objeto en la dirección en la que circula el vehículo.
■Al dar marcha atrás, se aproxima un vehículo y el pedal del freno no
está pisado, o se pisa tarde
Función del asistente del freno de estacionamiento
(vehículos que se cruzan por la parte trasera)
: Si está instalado
Si un sensor de radar detecta un vehículo que se aproxima por la dere-
cha o la izquierda de la parte trasera del vehículo, y el sistema deter-
mina que la posibilidad de que se produzca una colisión es alta, esta
función activará el control de frena do para reducir la probabilidad de
sufrir un impacto con el vehículo que se aproxima.
Ejemplos del funcio namiento del sistema
Page 380 of 718

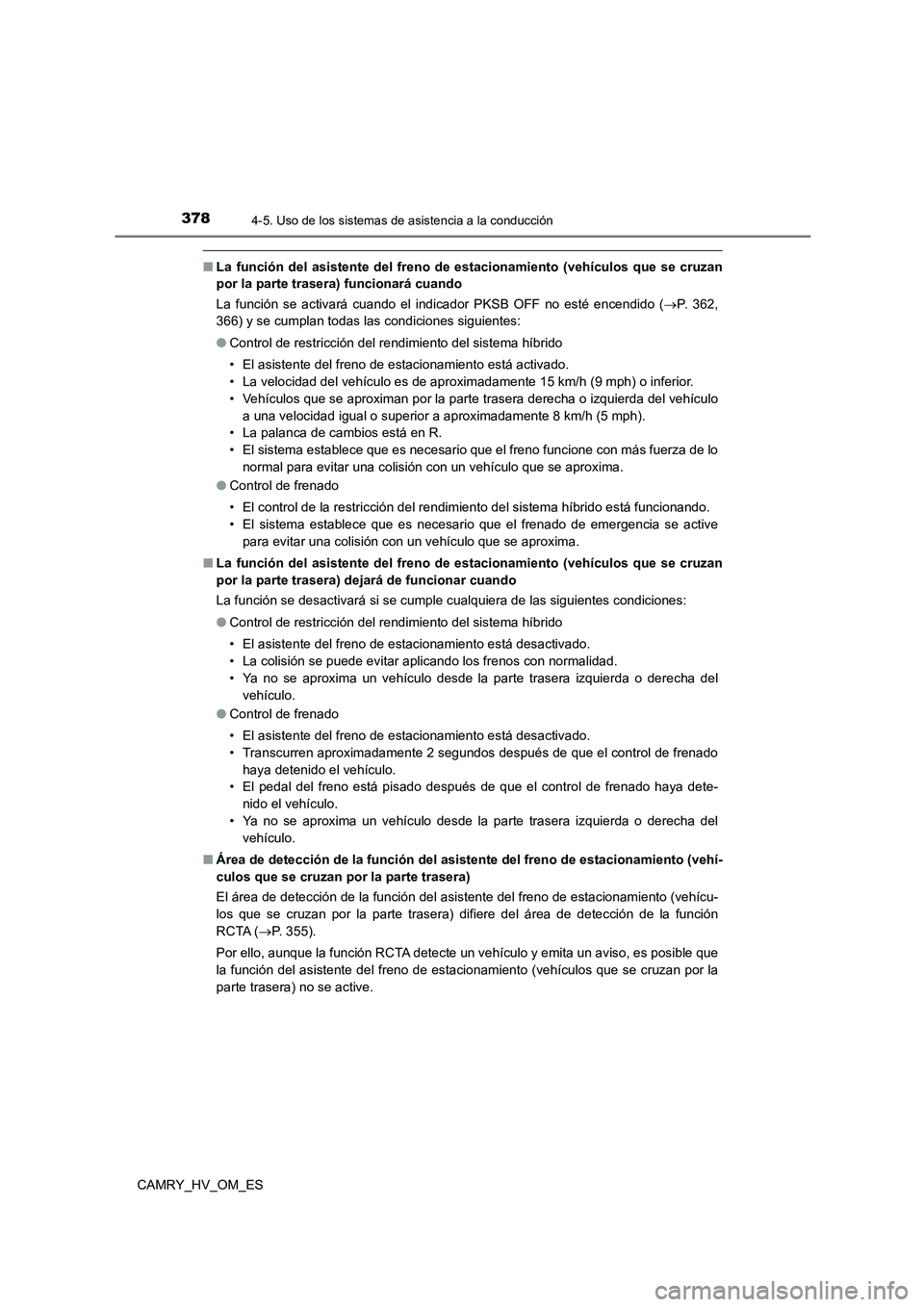

3784-5. Uso de los sistemas de asistencia a la conducción
CAMRY_HV_OM_ES
■La función del asistente del freno de estacionamiento (vehículos que se cruzan
por la parte trasera) funcionará cuando
La función se activará cuando el indicador PKSB OFF no esté encendido ( P. 362,
366) y se cumplan todas las condiciones siguientes:
● Control de restricción del rendimiento del sistema híbrido
• El asistente del freno de estacionamiento está activado.
• La velocidad del vehículo es de aproximadamente 15 km/h (9 mph) o inferior.
• Vehículos que se aproximan por la parte trasera derecha o izquierda del vehículo
a una velocidad igual o superior a aproximadamente 8 km/h (5 mph).
• La palanca de cambios está en R.
• El sistema establece que es necesario que el freno funcione con más fuerza de lo
normal para evitar una colisión con un vehículo que se aproxima.
● Control de frenado
• El control de la restricción del rendimiento del sistema híbrido está funcionando.
• El sistema establece que es necesario que el frenado de emergencia se active
para evitar una colisión con un vehículo que se aproxima.
■ La función del asistente del freno de estacionamiento (vehículos que se cruzan
por la parte trasera) dejará de funcionar cuando
La función se desactivará si se cumple cualquiera de las siguientes condiciones:
● Control de restricción del rendimiento del sistema híbrido
• El asistente del freno de estacionamiento está desactivado.
• La colisión se puede evitar aplicando los frenos con normalidad.
• Ya no se aproxima un vehículo desde la parte trasera izquierda o derecha del
vehículo.
● Control de frenado
• El asistente del freno de estacionamiento está desactivado.
• Transcurren aproximadamente 2 segundos después de que el control de frenado
haya detenido el vehículo.
• El pedal del freno está pisado después de que el control de frenado haya dete-
nido el vehículo.
• Ya no se aproxima un vehículo desde la parte trasera izquierda o derecha del
vehículo.
■ Área de detección de la función del asistente del freno de estacionamiento (vehí-
culos que se cruzan por la parte trasera)
El área de detección de la función del asistente del freno de estacionamiento (vehícu-
los que se cruzan por la parte trasera) di fiere del área de detección de la función
RCTA ( P. 3 5 5 ) .
Por ello, aunque la función RCTA detecte un vehículo y emita un aviso, es posible que
la función del asistente del freno de estacionamiento (vehículos que se cruzan por la
parte trasera) no se active.
