TOYOTA CAMRY 2022 Návod na použití (in Czech)

691-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
*1: Posuňte přední sedadlo úplně dozadu. Pokud může být výška sedadla
spolujezdce seřízena, posuňte ho do nejvyšší polohy.
*2: Nastavte úhel opěradla do nejvíce
vzpřímené polohy.
Když instalujete dětskou sedačku
orientované dopředu, pokud je
mezi dětskou sedačkou a opěra-
dlem mezera, seřiďte úhel opěradla
tak, až bude dosaženo dobrého
kontaktu.
*3: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrk u
hlavy je možné vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy.
*4: Vozidla bez spínače manuálního zapnutí/vypnutí airbagů: Použív ejte
pouze dětský zádržný systém orientovaný dopředu.
Vozidla se spínačem manuálního zapnutí/vypnutí airbagů: Používe jte
pouze dětský zádržný systém orientovaný dopředu, když je spínač manu-
álního zapnutí/vypnutí airbagů zapnutý (ON).
*5: Nevhodné pro dětské zádržné systémy s podpěrnou nohou.
Vhodné pro dětský zádržný systém kategorie "universal"
připevněný pomocí bezpečnostního pásu.
Vhodné pro dětské zádržné systémy dané doporučenými
dětskými zádržnými systémy a tabulkou kompatibility
( S. 72).
Vhodné pro dětský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu.
Vozidla bez spínače manuálního zapnutí/vypnutí airbagů:
Nikdy neinstalujte dětský zádržný systém orientovaný do-
zadu na sedadlo spol ujezdce vpředu.
Vozidla se spínačem manuálního zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zádržný systém orientovaný
dozadu na sedadle spolujezdc e vpředu, když je spínač
manuálního zapnutí/vypnut í airbagů zapnutý (ON).

701-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
■Podrobné informace pro instalac i dětských zádržných systémů
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných
"upevnění". Dětský zádržný systém může být použit v umístění na
sedadlo pro "upevnění" uvedené v tabulce výše. Druh "upevnění"
zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (nebo
pokud nemůžete najít informace v níže uvedené tabulce) - inform ujte
se v "seznamu vozidel" dětského zádržného systému o kompatibilitě,
nebo se zeptejte dodavatele vaší dětské sedačky.
Číslo polohy
sedadla
Umístění na sedadlo
Vozidla bez
spínače
manuálního
zapnutí/
vypnutí
airbagů
Vozidla se
spínačem
manuálního
zapnutí/vypnutí
airbagů
ONOFF
Umístění na
sedadlo vhodné
pro univerzální
připoutání pásem
(Ano/Ne)
Ano
Pouze orientace dopředu
Ano
Pouze orientace dopředu
Ano Ano Ano Ano
Umístění na
sedadlo i-Size
(Ano/Ne)
NeNeNeAnoNeAno
Umístění na
sedadlo vhodné
pro upevnění
sedačky oriento-
vané do strany
(L1/L2/Ne)
NeNeNeNeNeNe
Vhodné pro upev-
nění sedačky ori-
entované dozadu
(R1/R2X/R2/R3/Ne)
NeNeNe
R1,
R2X,
R2,
R3
Ne
R1,
R2X,
R2,
R3
Vhodné pro upev-
nění sedačky ori-
entované dopředu
(F2X/F2/F3/Ne)
NeNeNe
F2X,
F2,
F3
Ne
F2X,
F2,
F3
Vhodné pro upev-
nění sedačky pro
větší dítě
(B2/B3/Ne)
NeNeNeB2,
B3NeB2,
B3
1
234

711-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

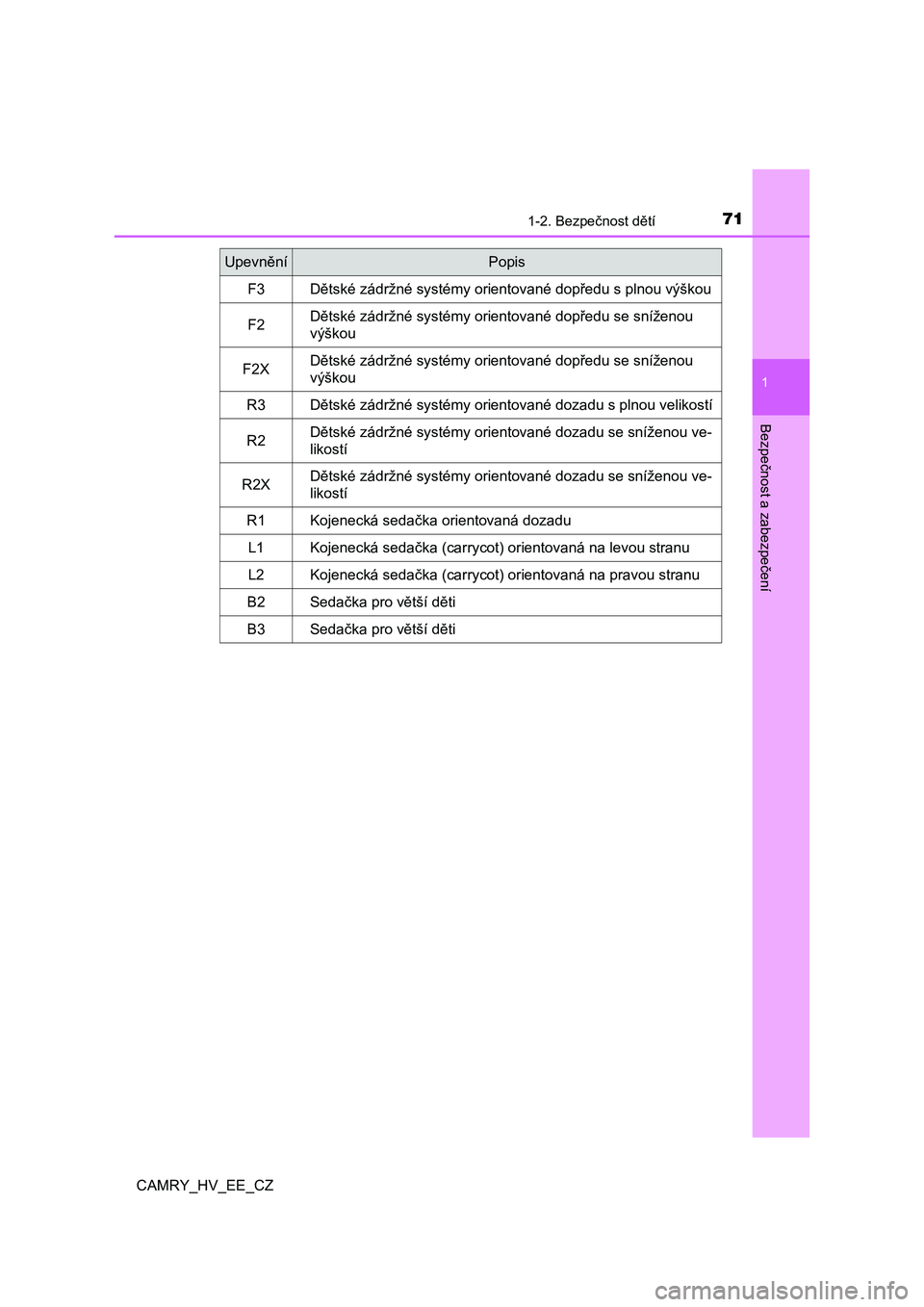

UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou ve-
likostí
R2XDětské zádržné systémy orientované dozadu se sníženou ve-
likostí
R1Kojenecká sedačka orientovaná dozadu
L1<002e0052004d0048005100480046004e00690003005600480047004400fe004e00440003000b0046004400550055005c004600520057000c000300520055004c004800510057005200590044005100690003005100440003004f0048005900520058000300
5600570055004400510058[
L2<002e0052004d0048005100480046004e00690003005600480047004400fe004e00440003000b0046004400550055005c004600520057000c000300520055004c00480051005700520059004400510069000300510044000300530055004400590052005800
03005600570055004400510058[
B2Sedačka pro větší děti
B3Sedačka pro větší děti

721-2. Bezpečnost dětí
CAMRY_HV_EE_CZ

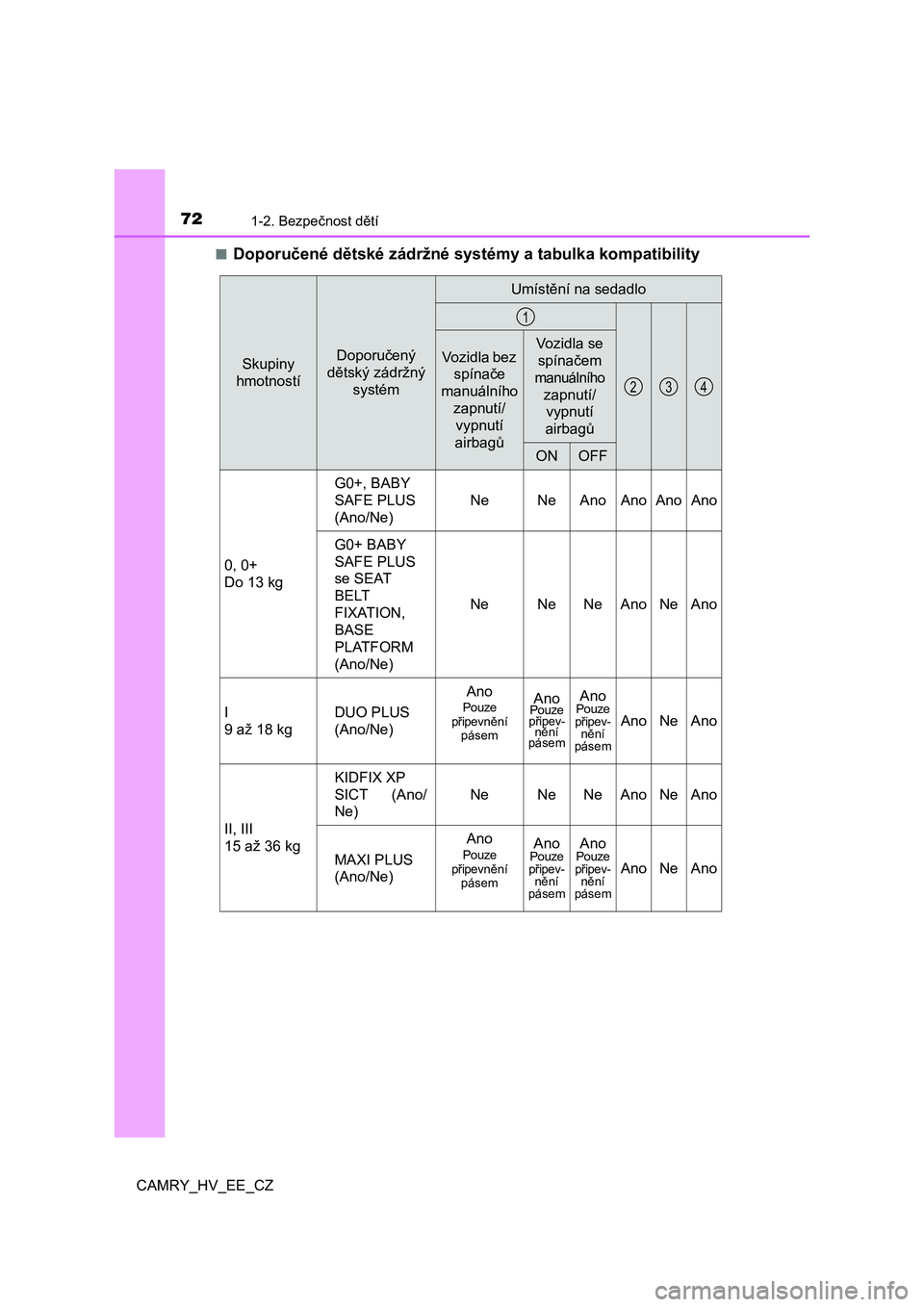

■Doporučené dětské zádržné syst émy a tabulka kompatibility
Skupiny
hmotností
Doporučený
dětský zádržný
systém
Umístění na sedadlo
Vozidla bez
spínače
manuálního
zapnutí/
vypnutí
airbagů
Vozidla se
spínačem
manuálního
zapnutí/
vypnutí
airbagů
ONOFF
0, 0+
Do 13 kg
G0+, BABY
SAFE PLUS
(Ano/Ne)
Ne Ne Ano Ano Ano Ano
G0+ BABY
SAFE PLUS
se SEAT
BELT
FIXATION,
BASE
PLATFORM
(Ano/Ne)
Ne Ne Ne Ano Ne Ano
I
9 až 18 kg
DUO PLUS
(Ano/Ne)
Ano Pouze připevnění pásem
Ano Pouze připev-nění pásem
Ano Pouze připev- nění pásem
AnoNeAno
II, III
15 až 36 kg
KIDFIX XP
SICT (Ano/
Ne)
Ne Ne Ne Ano Ne Ano
MAXI PLUS
(Ano/Ne)
Ano
Pouze připevnění pásem
Ano Pouze připev- nění pásem
Ano Pouze připev- nění pásem
AnoNeAno
1
234

731-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné
mimo oblast EU.
Když upevňujete některé typy d ětských zádržných systémů na zadní
sedadlo, nemusí být možné řádně použít bezpečnostní pásy v polo-
hách vedle dětského zádržného sy stému bez toho, aby mu nepře-
kážely, nebo nebyla ovlivněna účinnost bezpečnostního pásu.
Ujistěte se, že váš bezpečnostní pás prochází pohodlně přes vaše
rameno a dole přes boky. Pokud tomu tak není, nebo pokud pás
překáží dětskému zádrž nému systému, přesuňte se na jiné místo.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému
zranění.
● Když instalujete dětskou sedačku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádrž-
nému systému.
● Když instalujete dětskou sedačku se základnou, pokud dětská
sedačka překáží opěradlu, když upevňujete dětskou sedačku do
základny, sklopte opěradlo dozadu, až nebude překážet.
● Pokud je úchyt ramenního
bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.
● Když instalujete sedačku pro větší dítě, pokud je dítě ve vašem
dětském zádržném systému ve velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější polohy. A pokud je úchyt ramenn í-
ho bezpečnostního pásu před vodítkem pásu dětské sedačky, po-
suňte sedák dopředu.

741-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
Instalaci dětského zádržného systému ověřte podle příručky dodané
k dětskému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí
bezpečnostních pásů S. 76
Připevnění pomocí
spodních úchytů
ISOFIX
S. 79

751-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Připevnění pomocí
úchytu horního
řemenu
Sedadla se seřiditelnou opěrkou
hlavy
S. 81Sedadla s integrovanou
opěrkou hlavy
Způsob instalaceStrana

761-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
■Instalace dětského zádržného sy stému použitím bezpečnostního
pásu
Nainstalujte dětský zádržný systém podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém nes padá do kategorie "universal"
(nebo nemůžete najít informace v tabulce) - informujte se o různ ých
možných instalačních polohách v "Seznamu vozidel" poskytovaném
výrobcem dětského zádržného syst ému, nebo zkontrolujte kompati-
bilitu poté, co se dot ážete dodavatele vaší dětské sedačky.
( S. 67, 68)
Seřiďte sedadlo
Když používáte sedadlo spolujezdce vpředu
Pokud je instalace dětského zád ržného systému na sedadlo spo-
lujezdce vpředu nevyhnutelná, vi z seřízení sedadla spolujezdce
vpředu na S. 62.
Když používáte zadní sedadlo naklápěcího typu
Nastavte úhel opěradla do n ejvíce vzpřímené polohy.
Když instalujete dětskou sedačku orientované dopředu, pokud je
mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel opěra-
dla tak, až bude dosaženo dobrého kontaktu.
Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěr-
ku hlavy je možné vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy. ( S. 185)
Protáhněte bezpečnostní pás
skrz dětský zádržný systém
a jazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený. Bezpečně při-
pevněte bezpečnostní pás
k dětskému zádržnému systé-
mu podle pokynů přiložených
k dětskému zádržnému systému.
Dětský zádržný systém připevněný bezpečnostním pásem
1
2
3

771-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ
Pokud váš dětský zádržný
systém není vybaven pojist-
kou (funkce blokování bez-
pečnostního pásu), zajistěte
dětský zádržný systém pou-
žitím blokovací svorky.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, aby ste se ujistili, že je bezpečně upevněn.
( S. 78)
■Vyjmutí dětského zádržného systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na přezce a úplně naviňte bezpeč-
nostní pás.
Když uvolňujete přezku, dětský zádržný systém může povyskočit n ahoru
z důvodu zvednutí sedáku. Rozepněte přezku, přičemž držte dětsk ý zá-
držný systém dole.
Jakmile se začne bezpečnostní pás automaticky navíjet, vraťte h o po-
malu do uložené polohy.
■ Když instalujete dětský zádržný systém
K instalaci dětského zádržného systému můžete potřebovat blokov ací svorku.
Řiďte se pokyny výrobce tohoto systému. Pokud váš dětský zádržn ý systém
neobsahuje blokovací svorku, můžete si následující položku zako upit u které-
hokoliv autorizovaného prodejce nebo v servisu Toyota, nebo v k terémkoliv
spolehlivém servisu: Blokovací svorka pro dětský zádržný systém
(Díl č. 73119-22010)
4
5

781-2. Bezpečnost dětí
CAMRY_HV_EE_CZ
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hrát si s bezpečnostním pásem. Pokud se pás omo tá kolem
krku dítěte, může to vést k dušení nebo jiným vážným zraněním, která mohou
skončit smrtí. Pokud k tomu dojde a přezku není možné rozepnout, měly
by být k přestřižení pásu použity nůžky.
● Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl pře-
kroucen.
● Zakývejte dětským zádržným systémem doleva a doprava, a dopředu a do-
zadu, abyste se ujistili, že je bezpečně upevněn.
● Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
● Pokud je instalována sedačka pro větší dítě, zajistěte, aby byl ramenní
pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dítěte,
ale ne tak, aby mu padal z ramene.
● Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
