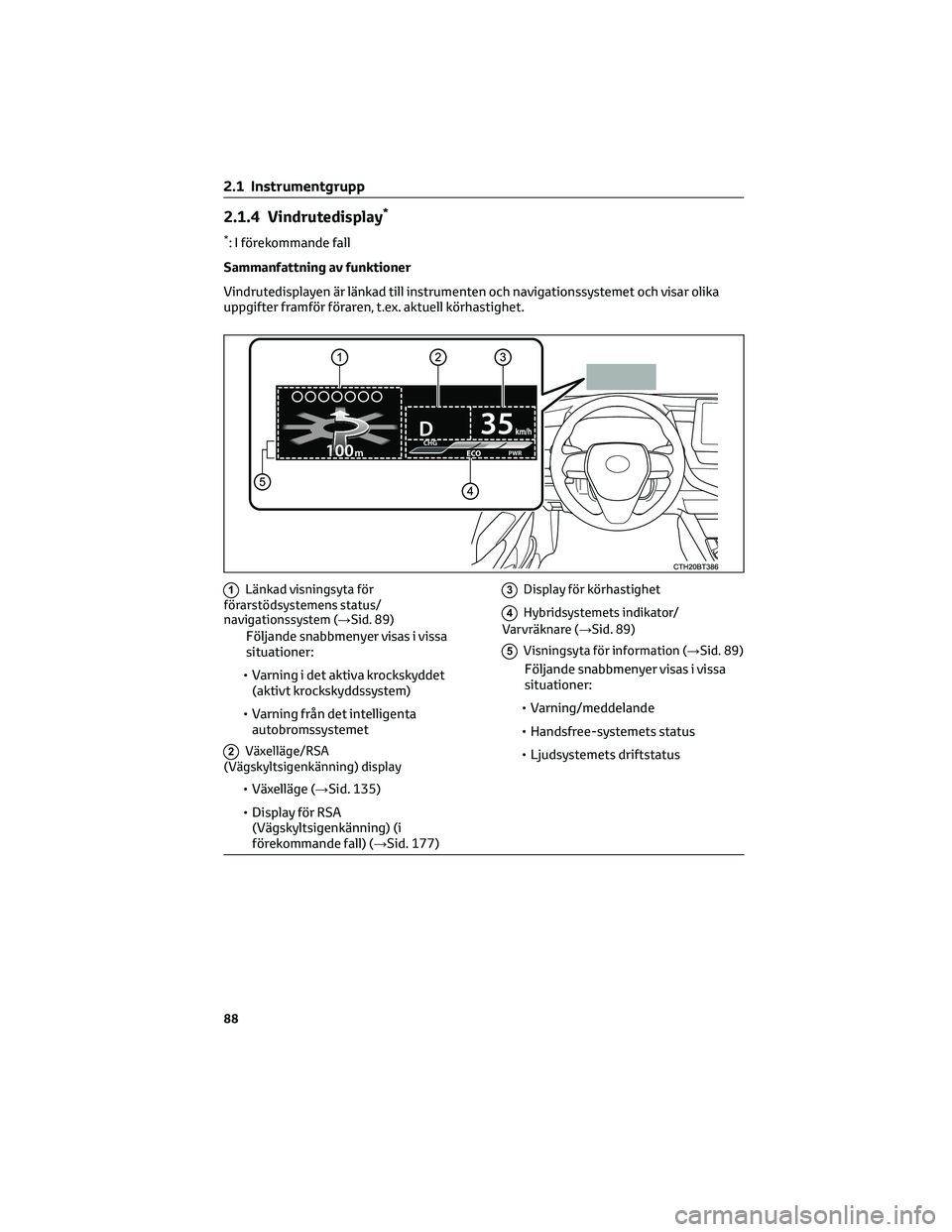

2.1.4 Vindrutedisplay*
*: I förekommande fall
Sammanfattning av funktioner
Vindrutedisplayen är länkad till instrumenten och navigationssystemet och visar olika
uppgifter framför föraren, t.ex. aktuell körhastighet.
1Länkad visningsyta för
förarstödsystemens status/
navigationssystem (→Sid. 89)
Följande snabbmenyer visas i vissa
situationer:
• Varning i det aktiva krockskyddet
(aktivt krockskyddssystem)
• Varning från det intelligenta
autobromssystemet
2Växelläge/RSA
(Vägskyltsigenkänning) display
• Växelläge (→Sid. 135)
• Display för RSA
(Vägskyltsigenkänning) (i
förekommande fall) (→Sid. 177)
3Display för körhastighet
4Hybridsystemets indikator/
Varvräknare (→Sid. 89)
5Visningsyta för information (→Sid. 89)
Följande snabbmenyer visas i vissa
situationer:
• Varning/meddelande
• Handsfree-systemets status
• Ljudsystemets driftstatus
2.1 Instrumentgrupp
88

Använda vindrutedisplayen
Välj
på informationsdisplayen
(→Sid. 80) och därefter.
Aktivera/inaktivera vindrutedisplayen
Tryck på
för att aktivera/inaktivera
vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll
intryckt för att ändra följande
inställningar:
Hybridsystemsindikering/Varvräknare
Välj för att visa indikatorn för
hybridsystemet/varvräknare/tomt
innehåll.
Displayens ljusstyrka/läge
Välj för att justera ljusstyrkan och läget
för vindrutedisplayen.
Displayens innehåll
Välj för att aktivera/inaktivera följande
funktioner:
• Ruttvägledning till resmålet
• Förarstödsystem, status
• Kompass
Displayens vinkel
Välj för att justera vindrutedisplayens
vinkel.
Visningsyta för status för
förarstödsystem/visningsyta länkad till
navigationssystem
Visningsyta för status i
förarassistanssystem
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (→Sid. 181)
• LTA (Filhållningsassistans)
(→Sid. 168)
• Toyota parkeringssensor (→Sid. 201)Navigationssystemslänkad display
Visar följande funktioner som är länkade
till navigationssystemet:
Ruttvägledning till resmålet
Visas när navigationssystemet utför
ruttvägledning. När bilen närmar sig en
korsning visas en pil som indikerar
föreslagen färdriktning.
Kompass
Visar färdriktningen.
Hybridsystemsindikering/Varvräknare
Hybridsystemindikator
1Laddningsområde
2Hybrid-Eco-område
3Eco-område
4Kraftområde
Det visade innehållet är det samma
som visas på mätaren
(hybridsystemsindikator). För
information, se Sid. 73
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsyta
Visar följande funktioner i relevanta
situationer:
Varning/Meddelande
• Varning från LTA
(Filhållningsassistans)
• Aktiv farthållare med radar från
0 km/tim
2.1 Instrumentgrupp
89
2
Instrumentgrupp

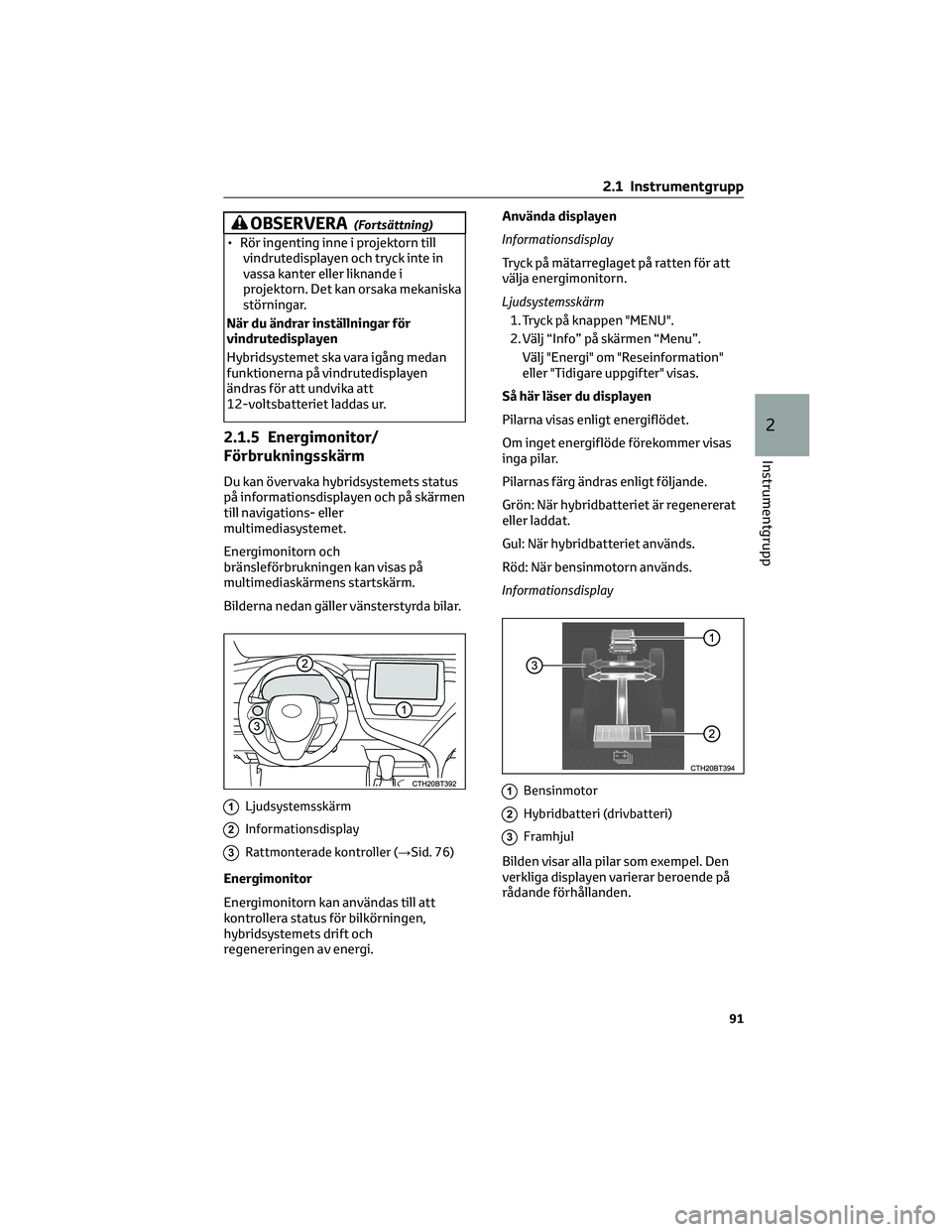

OBSERVERA(Fortsättning)
• Rör ingenting inne i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i
projektorn. Det kan orsaka mekaniska
störningar.
När du ändrar inställningar för
vindrutedisplayen
Hybridsystemet ska vara igång medan
funktionerna på vindrutedisplayen
ändras för att undvika att
12-voltsbatteriet laddas ur.
2.1.5 Energimonitor/
Förbrukningsskärm
Du kan övervaka hybridsystemets status
på informationsdisplayen och på skärmen
till navigations- eller
multimediasystemet.
Energimonitorn och
bränsleförbrukningen kan visas på
multimediaskärmens startskärm.
Bilderna nedan gäller vänsterstyrda bilar.
1Ljudsystemsskärm
2Informationsdisplay
3Rattmonterade kontroller (→Sid. 76)
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.Använda displayen
Informationsdisplay
Tryck på mätarreglaget på ratten för att
välja energimonitorn.
Ljudsystemsskärm
1. Tryck på knappen "MENU".
2. Välj “Info” på skärmen “Menu”.
Välj "Energi" om "Reseinformation"
eller "Tidigare uppgifter" visas.
Så här läser du displayen
Pilarna visas enligt energiflödet.
Om inget energiflöde förekommer visas
inga pilar.
Pilarnas färg ändras enligt följande.
Grön: När hybridbatteriet är regenererat
eller laddat.
Gul: När hybridbatteriet används.
Röd: När bensinmotorn används.
Informationsdisplay
1Bensinmotor
2Hybridbatteri (drivbatteri)
3Framhjul
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
2.1 Instrumentgrupp
91
2
Instrumentgrupp

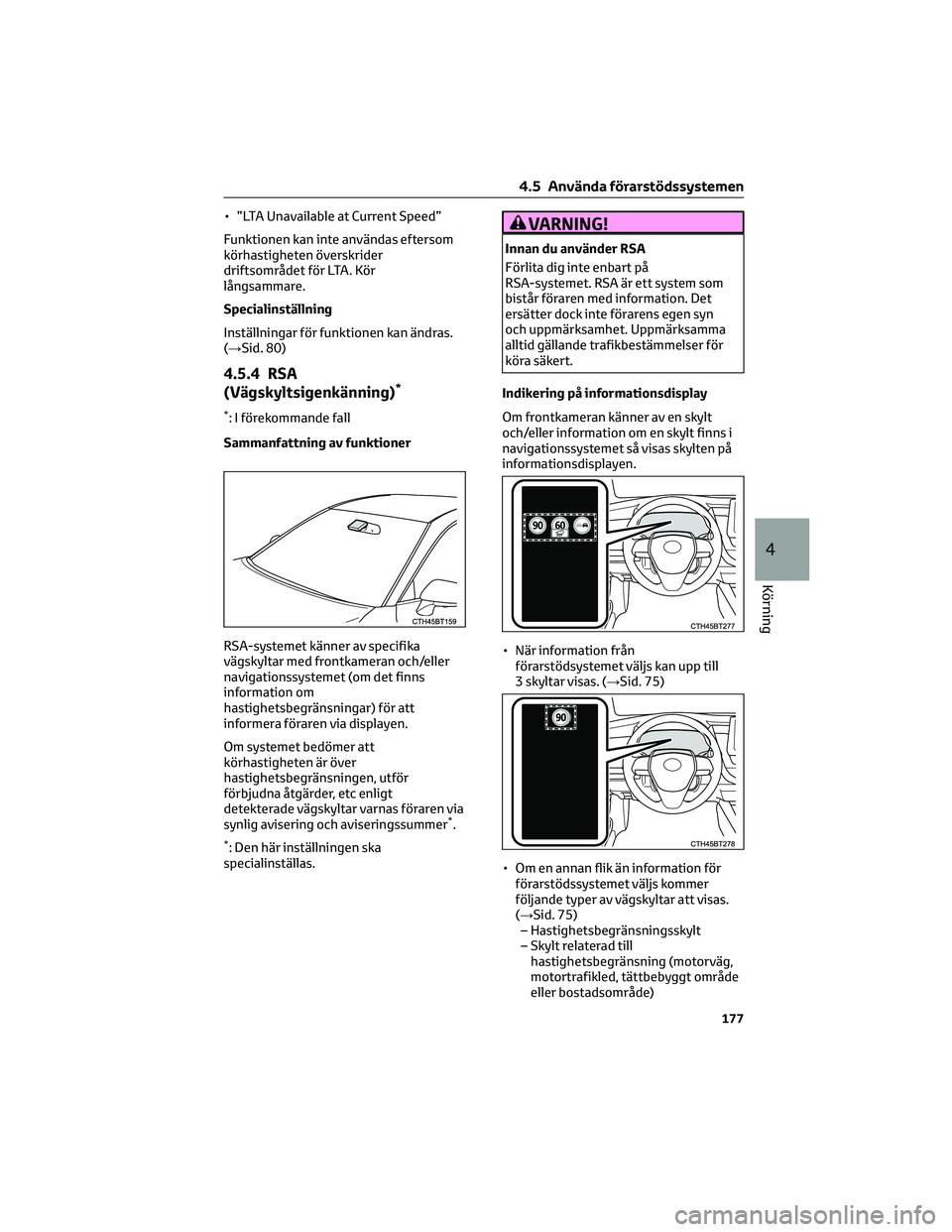

• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 80)
4.5.4 RSA
(Vägskyltsigenkänning)*
*: I förekommande fall
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att
körhastigheten är över
hastighetsbegränsningen, utför
förbjudna åtgärder, etc enligt
detekterade vägskyltar varnas föraren via
synlig avisering och aviseringssummer
*.
*: Den här inställningen ska
specialinställas.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Uppmärksamma
alltid gällande trafikbestämmelser för
köra säkert.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När information från
förarstödsystemet väljs kan upp till
3 skyltar visas. (→Sid. 75)
• Om en annan flik än information för
förarstödssystemet väljs kommer
följande typer av vägskyltar att visas.
(→Sid. 75)
– Hastighetsbegränsningsskylt
– Skylt relaterad till
hastighetsbegränsning (motorväg,
motortrafikled, tättbebyggt område
eller bostadsområde)
4.5 Använda förarstödssystemen
177
4
Körning

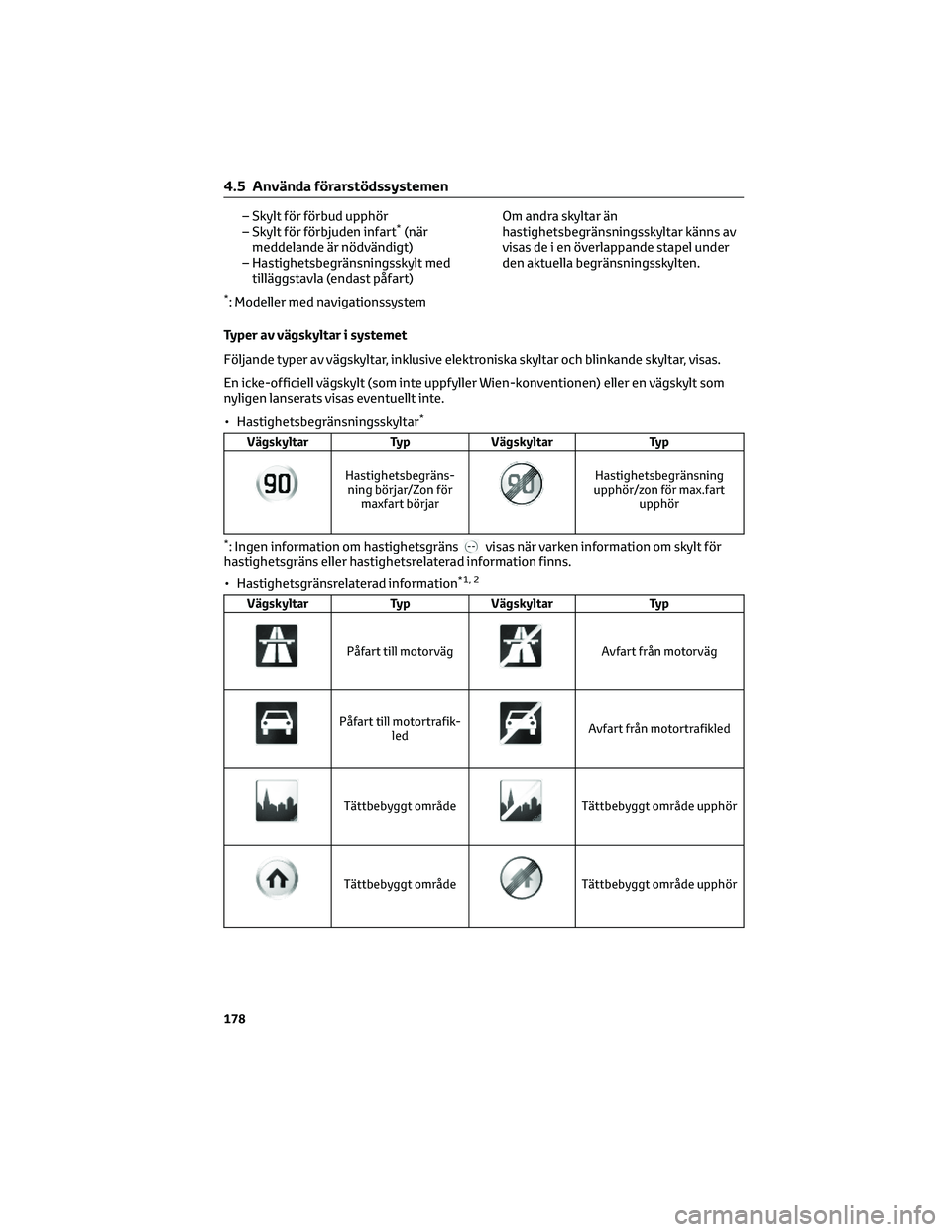

– Skylt för förbud upphör
– Skylt för förbjuden infart*(när
meddelande är nödvändigt)
– Hastighetsbegränsningsskylt med
tilläggstavla (endast påfart)
*: Modeller med navigationssystemOm andra skyltar än
hastighetsbegränsningsskyltar känns av
visas de i en överlappande stapel under
den aktuella begränsningsskylten.
Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive elektroniska skyltar och blinkande skyltar, visas.
En icke-officiell vägskylt (som inte uppfyller Wien-konventionen) eller en vägskylt som
nyligen lanserats visas eventuellt inte.
• Hastighetsbegränsningsskyltar
*
Vägskyltar Typ Vägskyltar Typ
Hastighetsbegräns-
ning börjar/Zon för
maxfart börjarHastighetsbegränsning
upphör/zon för max.fart
upphör
*: Ingen information om hastighetsgränsvisas när varken information om skylt för
hastighetsgräns eller hastighetsrelaterad information finns.
• Hastighetsgränsrelaterad information
*1, 2
Vägskyltar Typ Vägskyltar Typ
Påfart till motorvägAvfart från motorväg
Påfart till motortrafik-
ledAvfart från motortrafikled
Tättbebyggt områdeTättbebyggt område upphör
Tättbebyggt områdeTättbebyggt område upphör
4.5 Använda förarstödssystemen
178

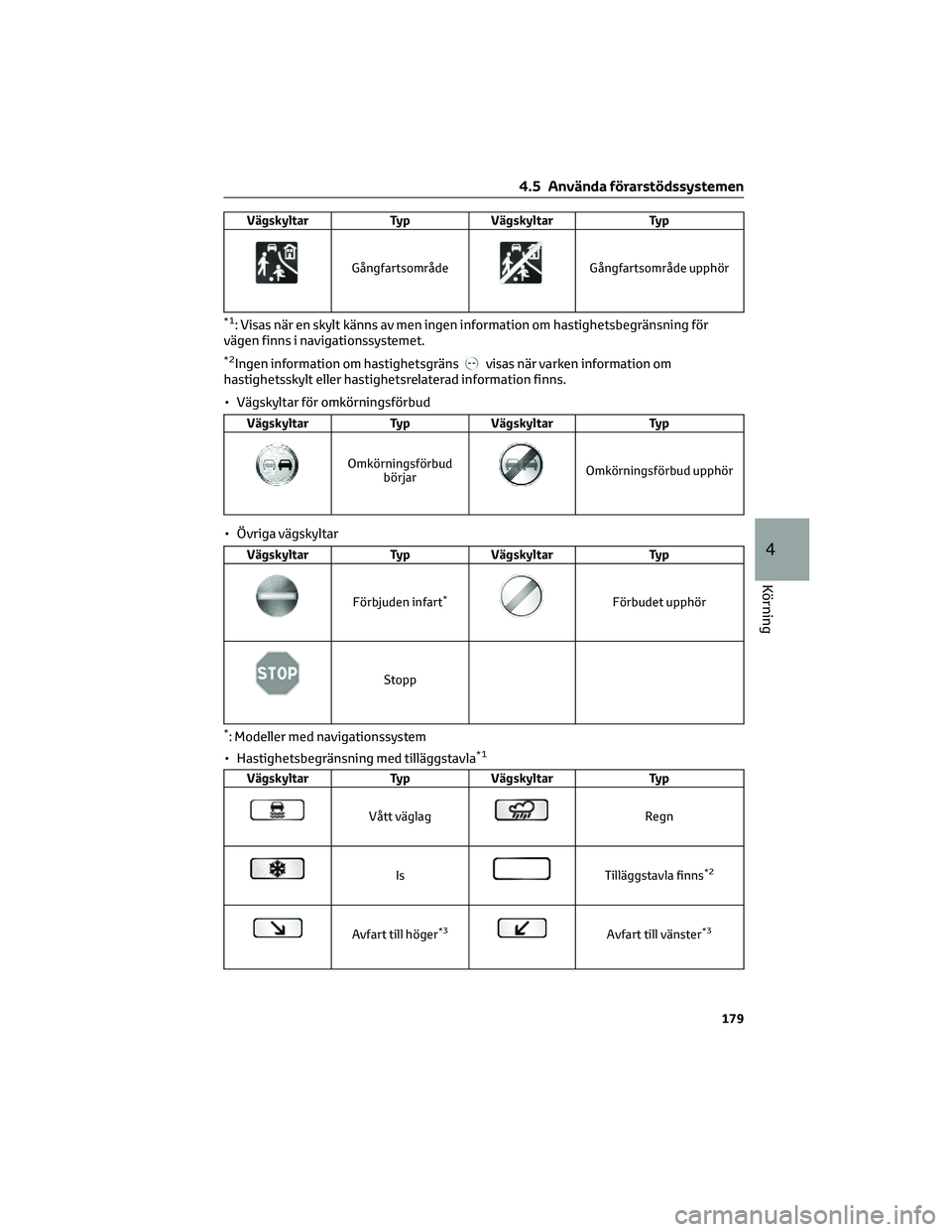

Vägskyltar Typ Vägskyltar Typ
GångfartsområdeGångfartsområde upphör
*1: Visas när en skylt känns av men ingen information om hastighetsbegränsning för
vägen finns i navigationssystemet.
*2Ingen information om hastighetsgränsvisas när varken information om
hastighetsskylt eller hastighetsrelaterad information finns.
• Vägskyltar för omkörningsförbud
Vägskyltar Typ Vägskyltar Typ
Omkörningsförbud
börjarOmkörningsförbud upphör
• Övriga vägskyltar
Vägskyltar Typ Vägskyltar Typ
Förbjuden infart*Förbudet upphör
Stopp
*: Modeller med navigationssystem
• Hastighetsbegränsning med tilläggstavla
*1
Vägskyltar Typ Vägskyltar Typ
Vått väglagRegn
IsTilläggstavla finns*2
Avfart till höger*3Avfart till vänster*3
4.5 Använda förarstödssystemen
179
4
Körning

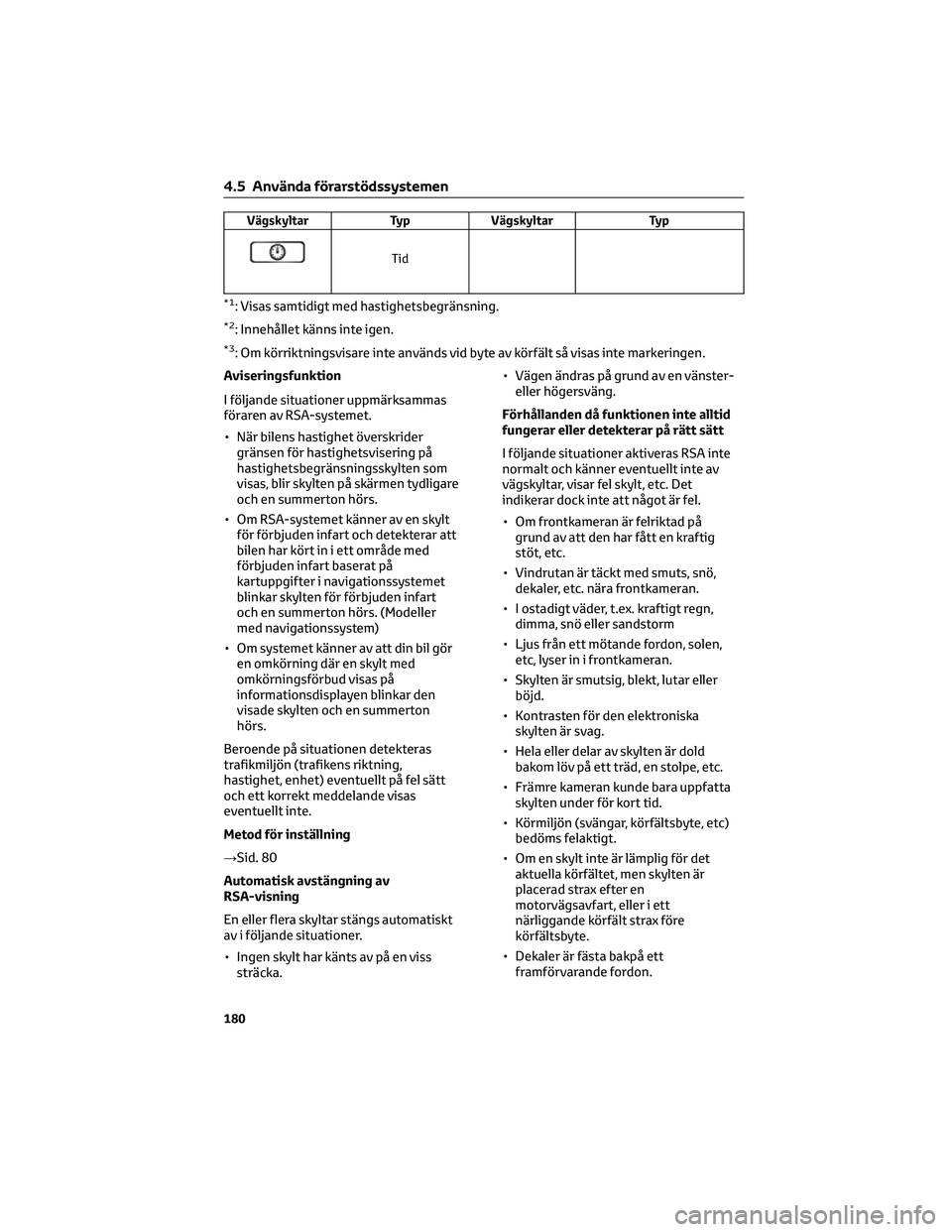

Vägskyltar Typ Vägskyltar Typ
Tid
*1: Visas samtidigt med hastighetsbegränsning.
*2: Innehållet känns inte igen.
*3: Om körriktningsvisare inte används vid byte av körfält så visas inte markeringen.
Aviseringsfunktion
I följande situationer uppmärksammas
föraren av RSA-systemet.
• När bilens hastighet överskrider
gränsen för hastighetsvisering på
hastighetsbegränsningsskylten som
visas, blir skylten på skärmen tydligare
och en summerton hörs.
• Om RSA-systemet känner av en skylt
för förbjuden infart och detekterar att
bilen har kört in i ett område med
förbjuden infart baserat på
kartuppgifter i navigationssystemet
blinkar skylten för förbjuden infart
och en summerton hörs. (Modeller
med navigationssystem)
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och en summerton
hörs.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning,
hastighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
Metod för inställning
→Sid. 80
Automatisk avstängning av
RSA-visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.• Vägen ändras på grund av en vänster-
eller högersväng.
Förhållanden då funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Det
indikerar dock inte att något är fel.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Vindrutan är täckt med smuts, snö,
dekaler, etc. nära frontkameran.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, lutar eller
böjd.
• Kontrasten för den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Främre kameran kunde bara uppfatta
skylten under för kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
4.5 Använda förarstödssystemen
180

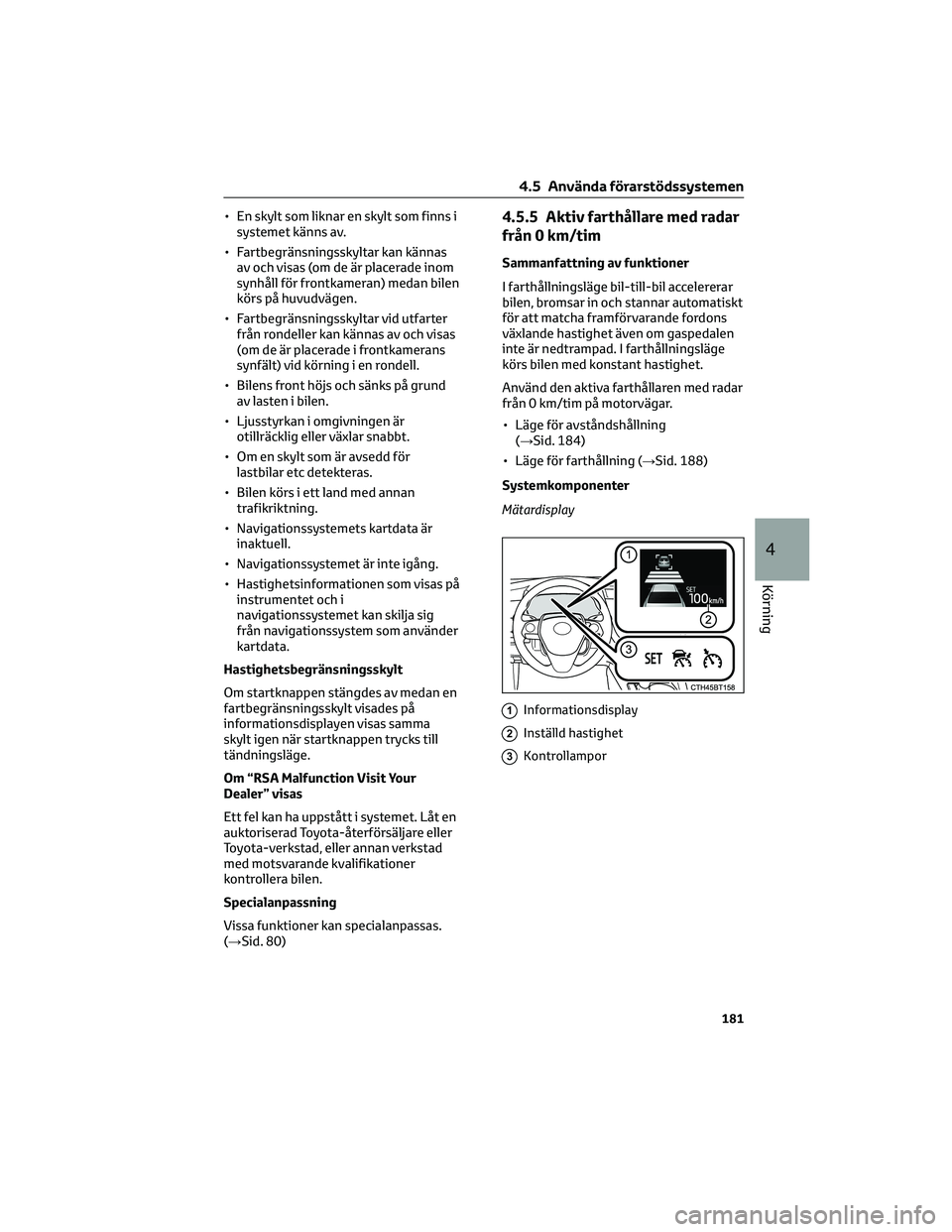

• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan kännas
av och visas (om de är placerade inom
synhåll för frontkameran) medan bilen
körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade i frontkamerans
synfält) vid körning i en rondell.
• Bilens front höjs och sänks på grund
av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar etc detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell.
• Navigationssystemet är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig
från navigationssystem som använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialanpassning
Vissa funktioner kan specialanpassas.
(→Sid. 80)4.5.5 Aktiv farthållare med radar
från 0 km/tim
Sammanfattning av funktioner
I farthållningsläge bil-till-bil accelererar
bilen, bromsar in och stannar automatiskt
för att matcha framförvarande fordons
växlande hastighet även om gaspedalen
inte är nedtrampad. I farthållningsläge
körs bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 184)
• Läge för farthållning (→Sid. 188)
Systemkomponenter
Mätardisplay
1Informationsdisplay
2Inställd hastighet
3Kontrollampor
4.5 Använda förarstödssystemen
181
4
Körning

Varningslampor............68
Varnings- och kontrollampor....68
Vindrutedisplay*............88
Visningsyta för status för
förarstödsystem/visningsyta länkad
till navigationssystem.........89
Vägmätare/trippmätare.......86
Inställning av säten
Baksäte.................111
Framsäten...............110
Fälla ned ryggstöden i baksätet
(fällbar typ)..............111
Hämta från minnet..........113
Inställningar..............110
Justera ryggstödets vinkel
(lutningsbar typ)...........111
Körställningsminne.........112
Körställningsminne*.........112
Nackskydd...............114
Justera ratten och speglarna
Automatisk lutning av ratten
(elmanövrerad)............117
Avbländningsfunktion........118
In- och utfällning av speglarna . . .119
Inställningar..........116
,118
Invändig backspegel.........117
Länkad spegelfunktion vid backning
(i förekommande fall)........119
Ratt...................116
Signalhorn...............117
Ställa in backspegelns höjd.....117
Ytterbackspeglar...........118
Körrutiner
Användaranvisningar........138
Automatläge..............139
Bromshållning.............142
Byta växelområde i S-läge.....136
Flytta växelspaken..........135
Hybridväxellåda............135
Körläge EV...............133
Körriktningsvisare, spak.......138
Manuellt läge.............140
När hybridsystemet stoppas med
växelspaken i annat läge än P. . . .131
Olika växellägen............135
Parkeringsbroms...........139
Starta hybridsystemet........130
Startknapp (tändning)........130Stänga av hybridsystemet.....130
Välja körläge..............136
Välja växelområden i D-läge (modeller
med växelpaddlar)..........136
Ändra lägen på startknappen. . . .131
Nollställning
Funktioner som ska nollställas . . .361
Nycklarnas funktioner
Nycklar..................96
Nycklarna................96
Så här används den mekaniska
nyckeln..................96
Trådlös fjärrkontroll..........96
Specialinställning
Anpassningsbara bilfunktioner . .357
Anpassningsbara funktioner. . . .357
Specifikationer
Avstånd................350
Bromsar................354
Bränsle.................351
Bränsleinformation.........356
Däck och fälgar...........
.354
Elmotor (drivmotor).........351
Elsystem................353
Fordonsidentifiering.........350
Glödlampor*..............355
Hybridbatteri (drivbatteri).....352
Kylsystem...............353
Motor..................351
Smörjsystem.............352
Styrning................354
Tändsystem..............353
Uppgifter om underhåll (bränsle,
oljenivå, etc.).............350
Växellåda................354
Stöldskyddssystem
Inaktivera eller stänga av larmet. . .66
Inställning av larmsystemet.....65
Larm*...................65
Larmet..................65
Startspärrsystem............65
Så här läser du den här
instruktionsboken..............6
Sakregister
482
