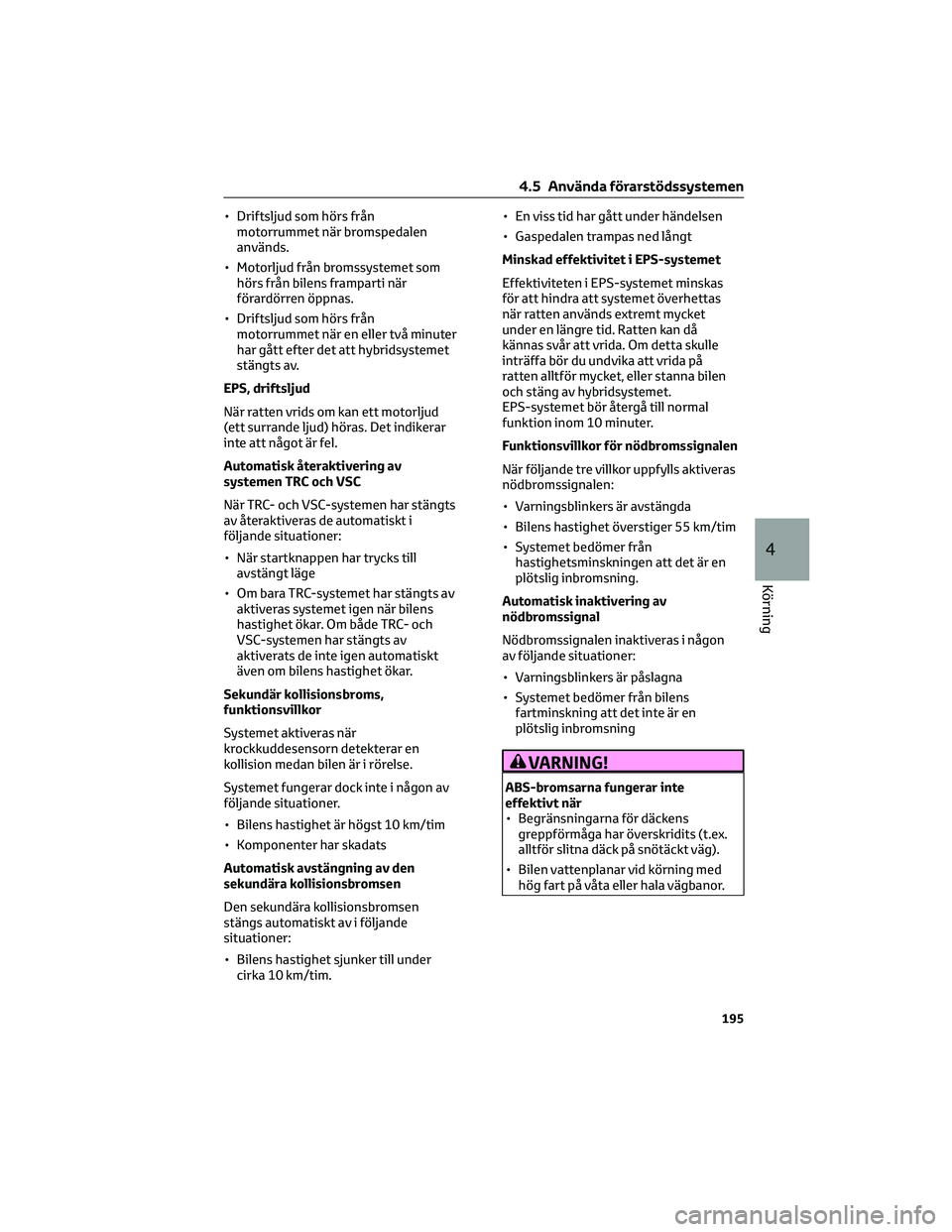

• Driftsljud som hörs från
motorrummet när bromspedalen
används.
• Motorljud från bromssystemet som
hörs från bilens framparti när
förardörren öppnas.
• Driftsljud som hörs från
motorrummet när en eller två minuter
har gått efter det att hybridsystemet
stängts av.
EPS, driftsljud
När ratten vrids om kan ett motorljud
(ett surrande ljud) höras. Det indikerar
inte att något är fel.
Automatisk återaktivering av
systemen TRC och VSC
När TRC- och VSC-systemen har stängts
av återaktiveras de automatiskt i
följande situationer:
• När startknappen har trycks till
avstängt läge
• Om bara TRC-systemet har stängts av
aktiveras systemet igen när bilens
hastighet ökar. Om både TRC- och
VSC-systemen har stängts av
aktiverats de inte igen automatiskt
även om bilens hastighet ökar.
Sekundär kollisionsbroms,
funktionsvillkor
Systemet aktiveras när
krockkuddesensorn detekterar en
kollision medan bilen är i rörelse.
Systemet fungerar dock inte i någon av
följande situationer.
• Bilens hastighet är högst 10 km/tim
• Komponenter har skadats
Automatisk avstängning av den
sekundära kollisionsbromsen
Den sekundära kollisionsbromsen
stängs automatiskt av i följande
situationer:
• Bilens hastighet sjunker till under
cirka 10 km/tim.• En viss tid har gått under händelsen
• Gaspedalen trampas ned långt
Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas
för att hindra att systemet överhettas
när ratten används extremt mycket
under en längre tid. Ratten kan då
kännas svår att vrida. Om detta skulle
inträffa bör du undvika att vrida på
ratten alltför mycket, eller stanna bilen
och stäng av hybridsystemet.
EPS-systemet bör återgå till normal
funktion inom 10 minuter.
Funktionsvillkor för nödbromssignalen
När följande tre villkor uppfylls aktiveras
nödbromssignalen:
• Varningsblinkers är avstängda
• Bilens hastighet överstiger 55 km/tim
• Systemet bedömer från
hastighetsminskningen att det är en
plötslig inbromsning.
Automatisk inaktivering av
nödbromssignal
Nödbromssignalen inaktiveras i någon
av följande situationer:
• Varningsblinkers är påslagna
• Systemet bedömer från bilens
fartminskning att det inte är en
plötslig inbromsning
VARNING!
ABS-bromsarna fungerar inte
effektivt när
• Begränsningarna för däckens
greppförmåga har överskridits (t.ex.
alltför slitna däck på snötäckt väg).
• Bilen vattenplanar vid körning med
hög fart på våta eller hala vägbanor.
4.5 Använda förarstödssystemen
195
4
Körning

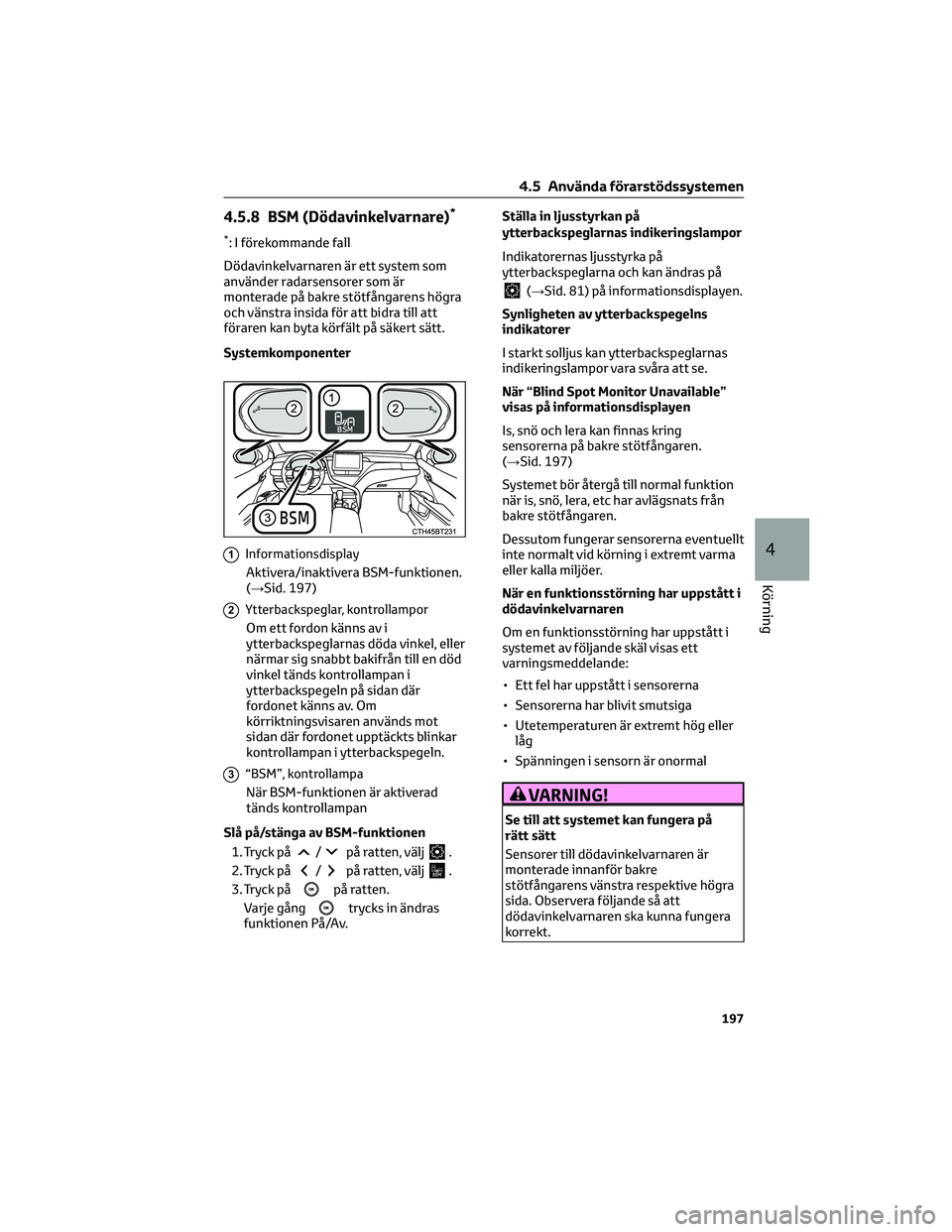

4.5.8 BSM (Dödavinkelvarnare)*
*: I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
Systemkomponenter
1Informationsdisplay
Aktivera/inaktivera BSM-funktionen.
(→Sid. 197)
2Ytterbackspeglar, kontrollampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
ytterbackspegeln på sidan där
fordonet känns av. Om
körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
3“BSM”, kontrollampa
När BSM-funktionen är aktiverad
tänds kontrollampan
Slå på/stänga av BSM-funktionen
1. Tryck på
/på ratten, välj.
2. Tryck på
/på ratten, välj.
3. Tryck på
på ratten.
Varje gång
trycks in ändras
funktionen På/Av.Ställa in ljusstyrkan på
ytterbackspeglarnas indikeringslampor
Indikatorernas ljusstyrka på
ytterbackspeglarna och kan ändras på
(→Sid. 81) på informationsdisplayen.
Synligheten av ytterbackspegelns
indikatorer
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
När “Blind Spot Monitor Unavailable”
visas på informationsdisplayen
Is, snö och lera kan finnas kring
sensorerna på bakre stötfångaren.
(→Sid. 197)
Systemet bör återgå till normal funktion
när is, snö, lera, etc har avlägsnats från
bakre stötfångaren.
Dessutom fungerar sensorerna eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
När en funktionsstörning har uppstått i
dödavinkelvarnaren
Om en funktionsstörning har uppstått i
systemet av följande skäl visas ett
varningsmeddelande:
• Ett fel har uppstått i sensorerna
• Sensorerna har blivit smutsiga
• Utetemperaturen är extremt hög eller
låg
• Spänningen i sensorn är onormal
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
monterade innanför bakre
stötfångarens vänstra respektive högra
sida. Observera följande så att
dödavinkelvarnaren ska kunna fungera
korrekt.
4.5 Använda förarstödssystemen
197
4
Körning

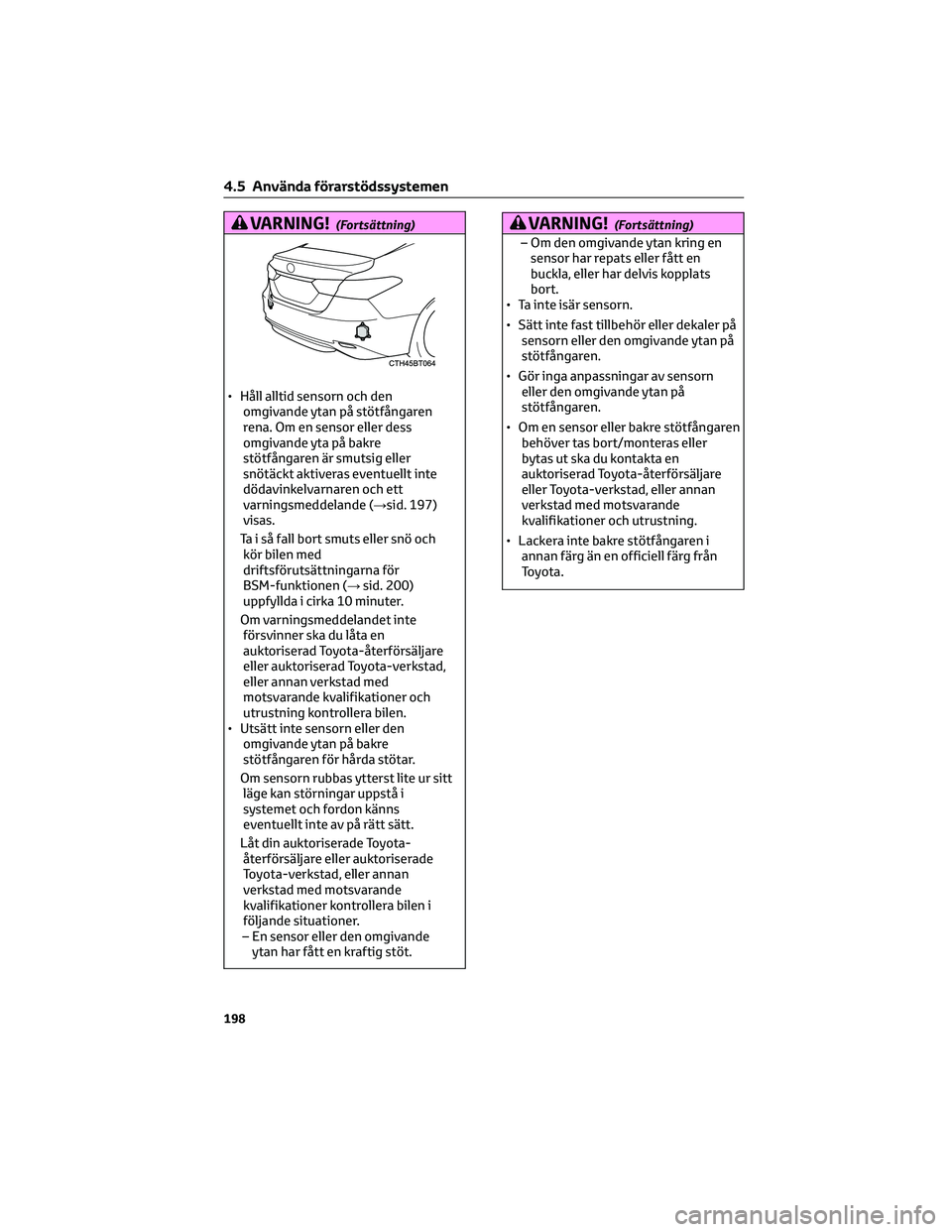

VARNING!(Fortsättning)
• Håll alltid sensorn och den
omgivande ytan på stötfångaren
rena. Om en sensor eller dess
omgivande yta på bakre
stötfångaren är smutsig eller
snötäckt aktiveras eventuellt inte
dödavinkelvarnaren och ett
varningsmeddelande (→sid. 197)
visas.
Ta i så fall bort smuts eller snö och
kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 200)
uppfyllda i cirka 10 minuter.
Om varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
VARNING!(Fortsättning)
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Sätt inte fast tillbehör eller dekaler på
sensorn eller den omgivande ytan på
stötfångaren.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på
stötfångaren.
• Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller
bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
4.5 Använda förarstödssystemen
198

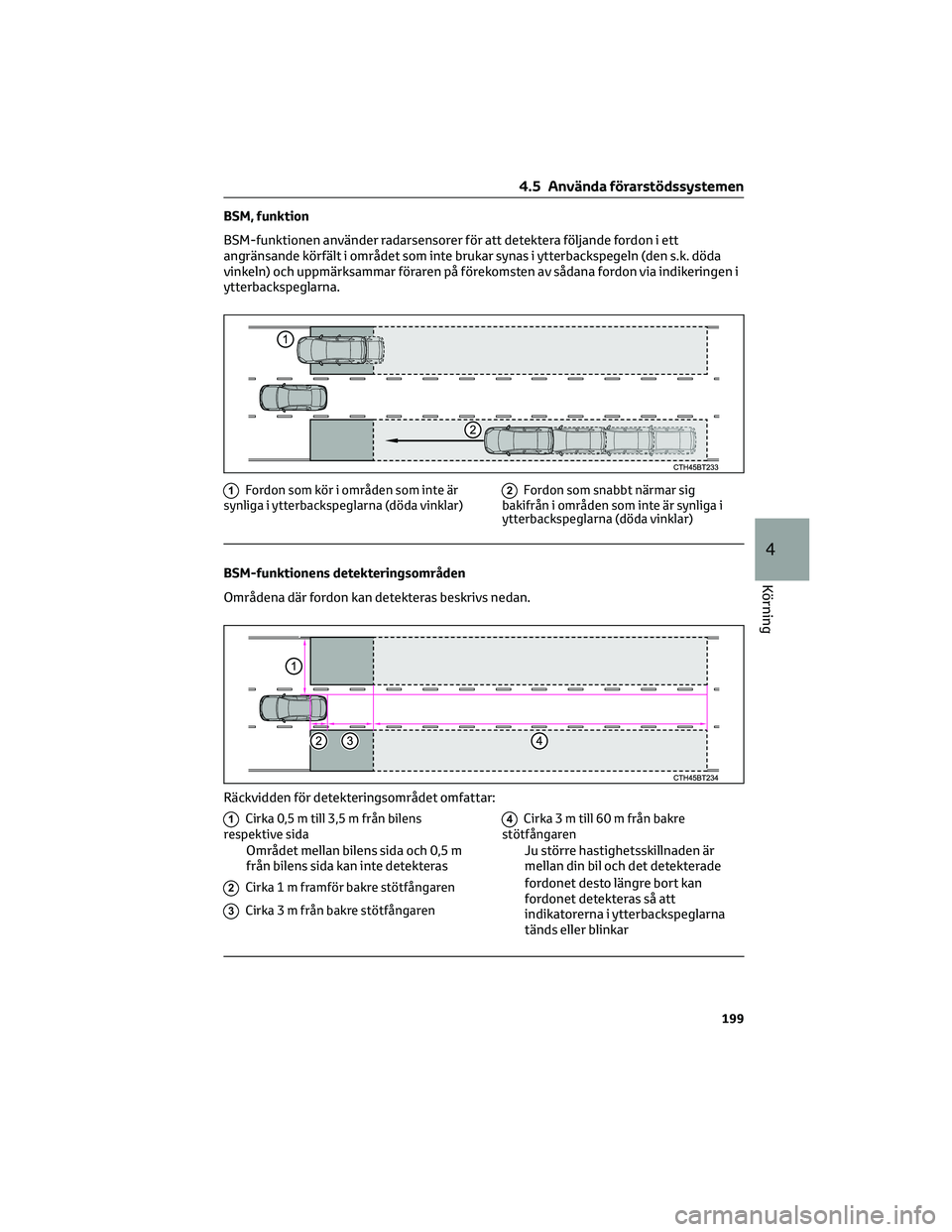

BSM, funktion
BSM-funktionen använder radarsensorer för att detektera följande fordon i ett
angränsande körfält i området som inte brukar synas i ytterbackspegeln (den s.k. döda
vinkeln) och uppmärksammar föraren på förekomsten av sådana fordon via indikeringen i
ytterbackspeglarna.
1Fordon som kör i områden som inte är
synliga i ytterbackspeglarna (döda vinklar)2Fordon som snabbt närmar sig
bakifrån i områden som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM-funktionens detekteringsområden
Områdena där fordon kan detekteras beskrivs nedan.
1Cirka 0,5 m till 3,5 m från bilens
respektive sida
Området mellan bilens sida och 0,5 m
från bilens sida kan inte detekteras
2Cirka1mframför bakre stötfångaren
3Cirka 3 m från bakre stötfångaren
4Cirka 3 m till 60 m från bakre
stötfångaren
Ju större hastighetsskillnaden är
mellan din bil och det detekterade
fordonet desto längre bort kan
fordonet detekteras så att
indikatorerna i ytterbackspeglarna
tänds eller blinkar
Räckvidden för detekteringsområdet omfattar:
4.5 Använda förarstödssystemen
199
4
Körning

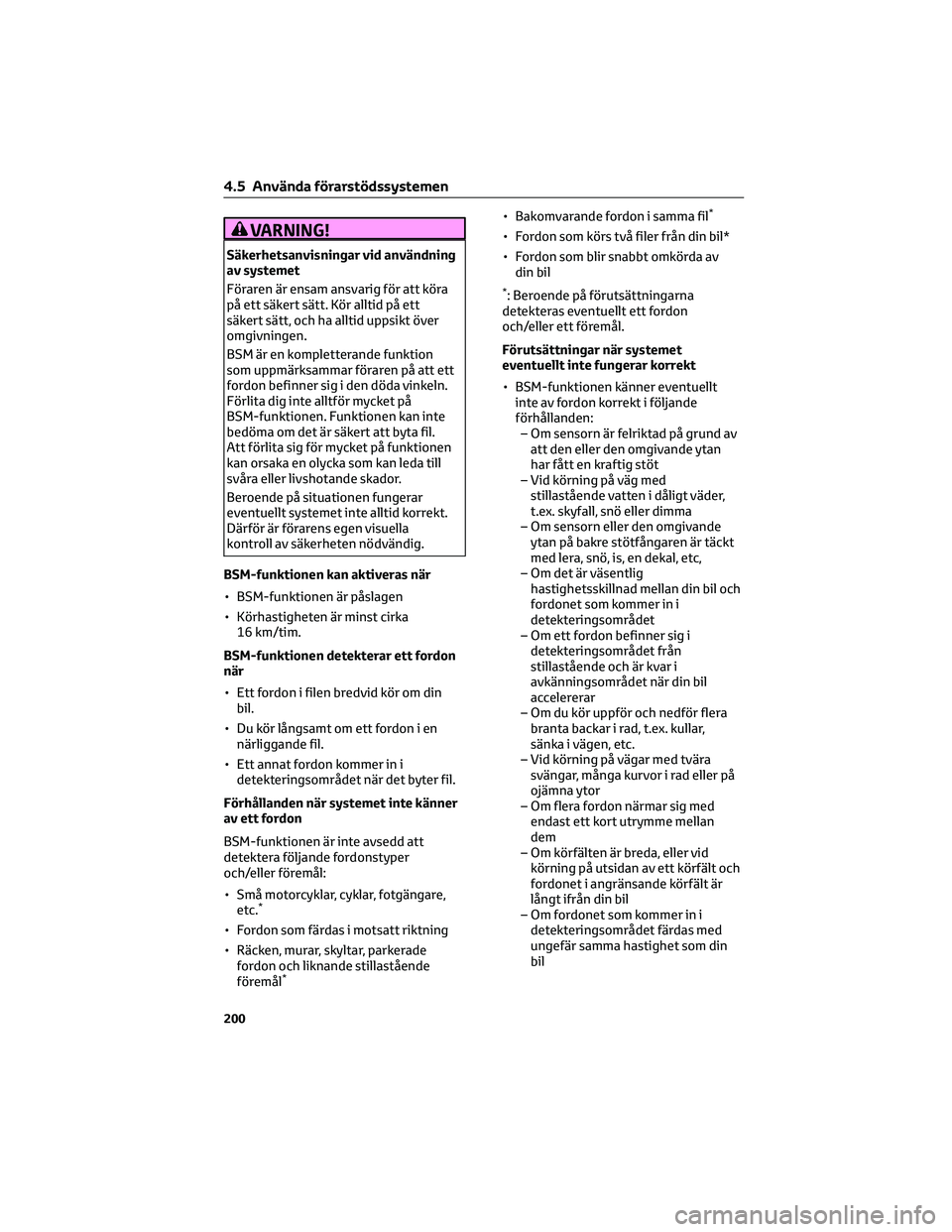

VARNING!
Säkerhetsanvisningar vid användning
av systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
BSM är en kompletterande funktion
som uppmärksammar föraren på att ett
fordon befinner sig i den döda vinkeln.
Förlita dig inte alltför mycket på
BSM-funktionen. Funktionen kan inte
bedöma om det är säkert att byta fil.
Att förlita sig för mycket på funktionen
kan orsaka en olycka som kan leda till
svåra eller livshotande skador.
Beroende på situationen fungerar
eventuellt systemet inte alltid korrekt.
Därför är förarens egen visuella
kontroll av säkerheten nödvändig.
BSM-funktionen kan aktiveras när
• BSM-funktionen är påslagen
• Körhastigheten är minst cirka
16 km/tim.
BSM-funktionen detekterar ett fordon
när
• Ett fordon i filen bredvid kör om din
bil.
• Du kör långsamt om ett fordon i en
närliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
BSM-funktionen är inte avsedd att
detektera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som körs två filer från din bil*
• Fordon som blir snabbt omkörda av
din bil
*: Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller ett föremål.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• BSM-funktionen känner eventuellt
inte av fordon korrekt i följande
förhållanden:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
detekteringsområdet
– Om ett fordon befinner sig i
detekteringsområdet från
stillastående och är kvar i
avkänningsområdet när din bil
accelererar
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänka i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– Om fordonet som kommer in i
detekteringsområdet färdas med
ungefär samma hastighet som din
bil
4.5 Använda förarstödssystemen
200

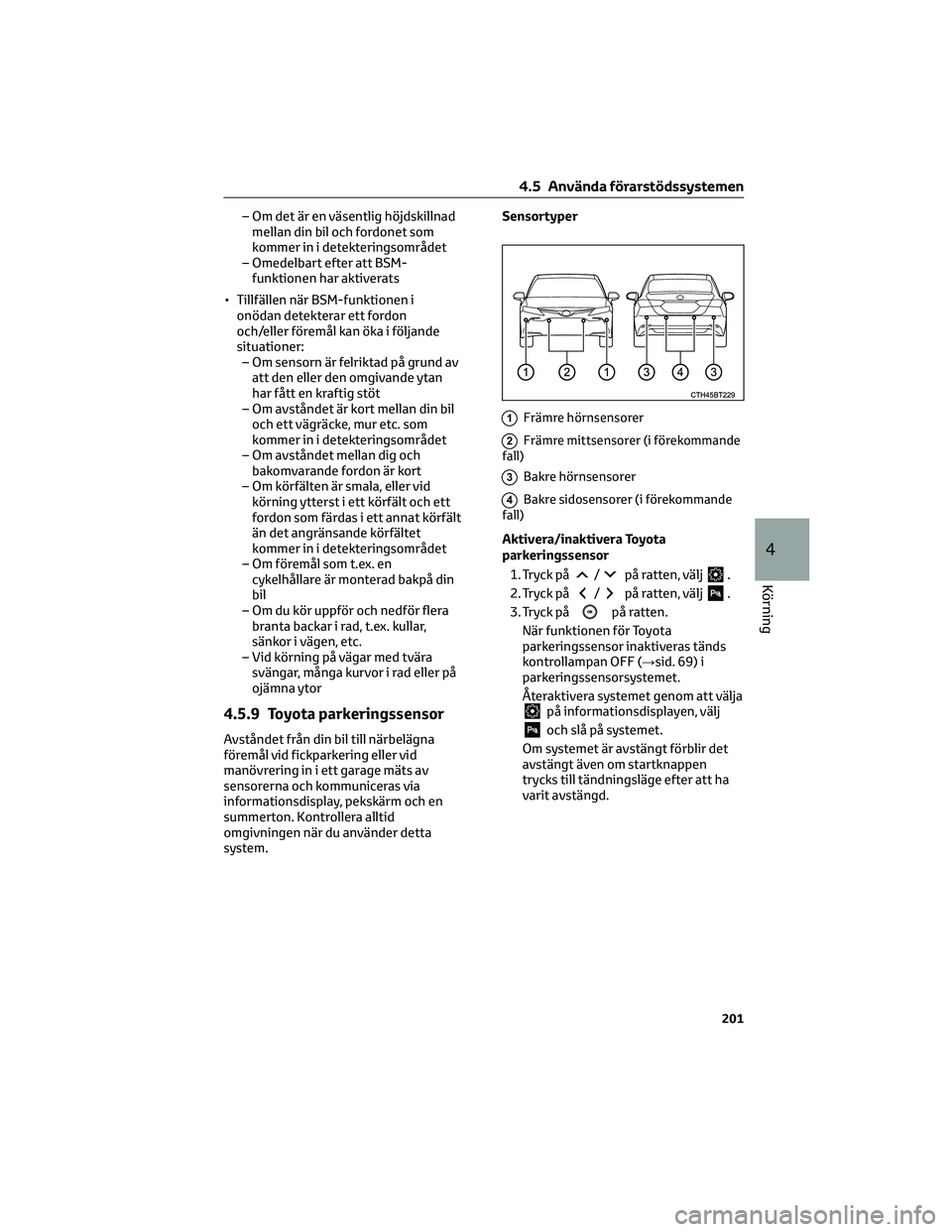

– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att BSM-
funktionen har aktiverats
• Tillfällen när BSM-funktionen i
onödan detekterar ett fordon
och/eller föremål kan öka i följande
situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om avståndet mellan dig och
bakomvarande fordon är kort
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Om föremål som t.ex. en
cykelhållare är monterad bakpå din
bil
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
4.5.9 Toyota parkeringssensor
Avståndet från din bil till närbelägna
föremål vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
informationsdisplay, pekskärm och en
summerton. Kontrollera alltid
omgivningen när du använder detta
system.Sensortyper
1Främre hörnsensorer
2Främre mittsensorer (i förekommande
fall)
3Bakre hörnsensorer
4Bakre sidosensorer (i förekommande
fall)
Aktivera/inaktivera Toyota
parkeringssensor
1. Tryck på
/på ratten, välj.
2. Tryck på
/på ratten, välj.
3. Tryck på
på ratten.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 69) i
parkeringssensorsystemet.
Återaktivera systemet genom att välja
på informationsdisplayen, välj
och slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen
trycks till tändningsläge efter att ha
varit avstängd.
4.5 Använda förarstödssystemen
201
4
Körning

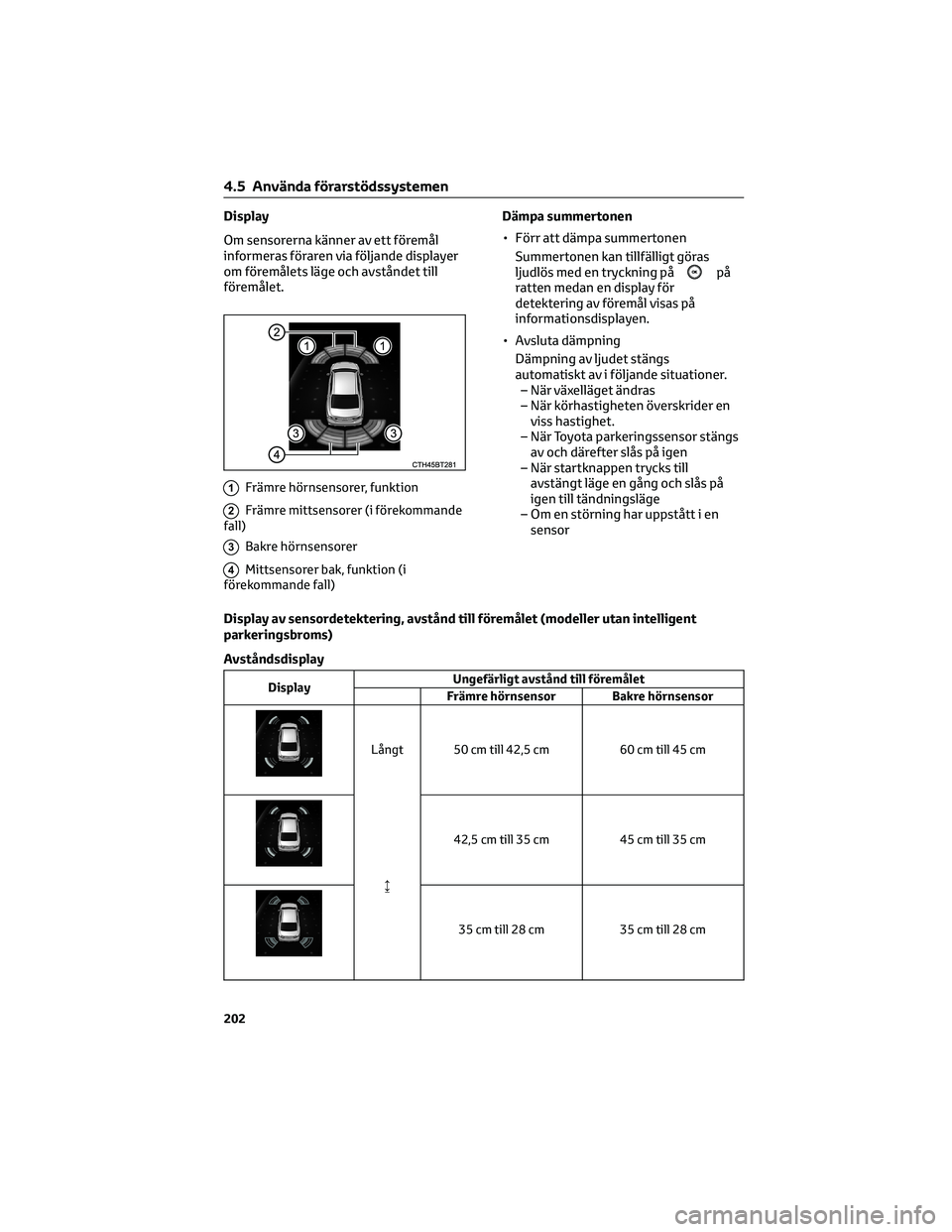

Display
Om sensorerna känner av ett föremål
informeras föraren via följande displayer
om föremålets läge och avståndet till
föremålet.
1Främre hörnsensorer, funktion
2Främre mittsensorer (i förekommande
fall)
3Bakre hörnsensorer
4Mittsensorer bak, funktion (i
förekommande fall)
Dämpa summertonen
• Förr att dämpa summertonen
Summertonen kan tillfälligt göras
ljudlös med en tryckning på
på
ratten medan en display för
detektering av föremål visas på
informationsdisplayen.
• Avsluta dämpning
Dämpning av ljudet stängs
automatiskt av i följande situationer.
– När växelläget ändras
– När körhastigheten överskrider en
viss hastighet.
– När Toyota parkeringssensor stängs
av och därefter slås på igen
– När startknappen trycks till
avstängt läge en gång och slås på
igen till tändningsläge
– Om en störning har uppstått i en
sensor
Display av sensordetektering, avstånd till föremålet (modeller utan intelligent
parkeringsbroms)
Avståndsdisplay
DisplayUngefärligt avstånd till föremålet
Främre hörnsensor Bakre hörnsensor
Långt 50 cm till 42,5 cm 60 cm till 45 cm
↨42,5 cm till 35 cm 45 cm till 35 cm
35 cm till 28 cm 35 cm till 28 cm
4.5 Använda förarstödssystemen
202

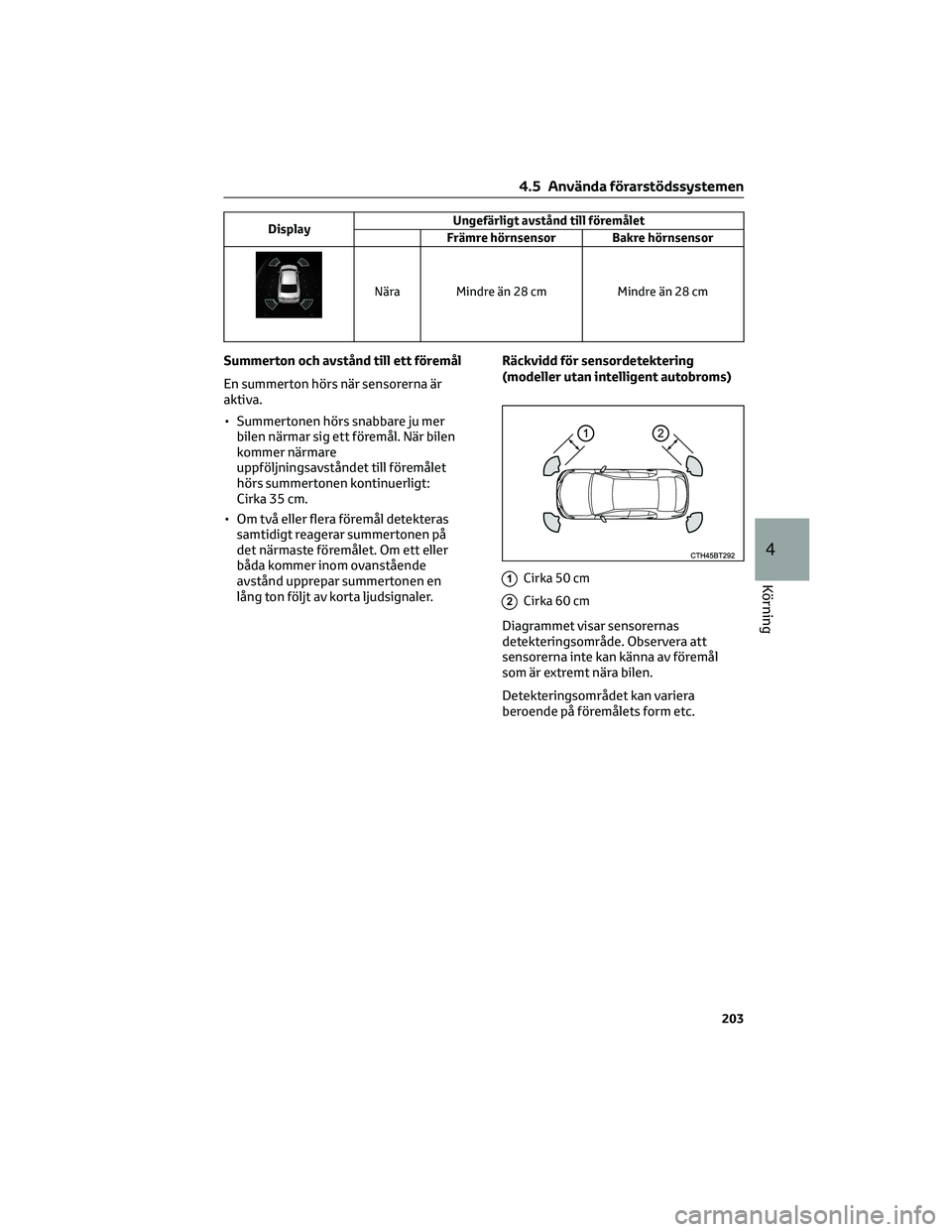

DisplayUngefärligt avstånd till föremålet
Främre hörnsensor Bakre hörnsensor
Nära Mindre än 28 cm Mindre än 28 cm
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är
aktiva.
• Summertonen hörs snabbare ju mer
bilen närmar sig ett föremål. När bilen
kommer närmare
uppföljningsavståndet till föremålet
hörs summertonen kontinuerligt:
Cirka 35 cm.
• Om två eller flera föremål detekteras
samtidigt reagerar summertonen på
det närmaste föremålet. Om ett eller
båda kommer inom ovanstående
avstånd upprepar summertonen en
lång ton följt av korta ljudsignaler.Räckvidd för sensordetektering
(modeller utan intelligent autobroms)
1Cirka 50 cm
2Cirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
4.5 Använda förarstödssystemen
203
4
Körning

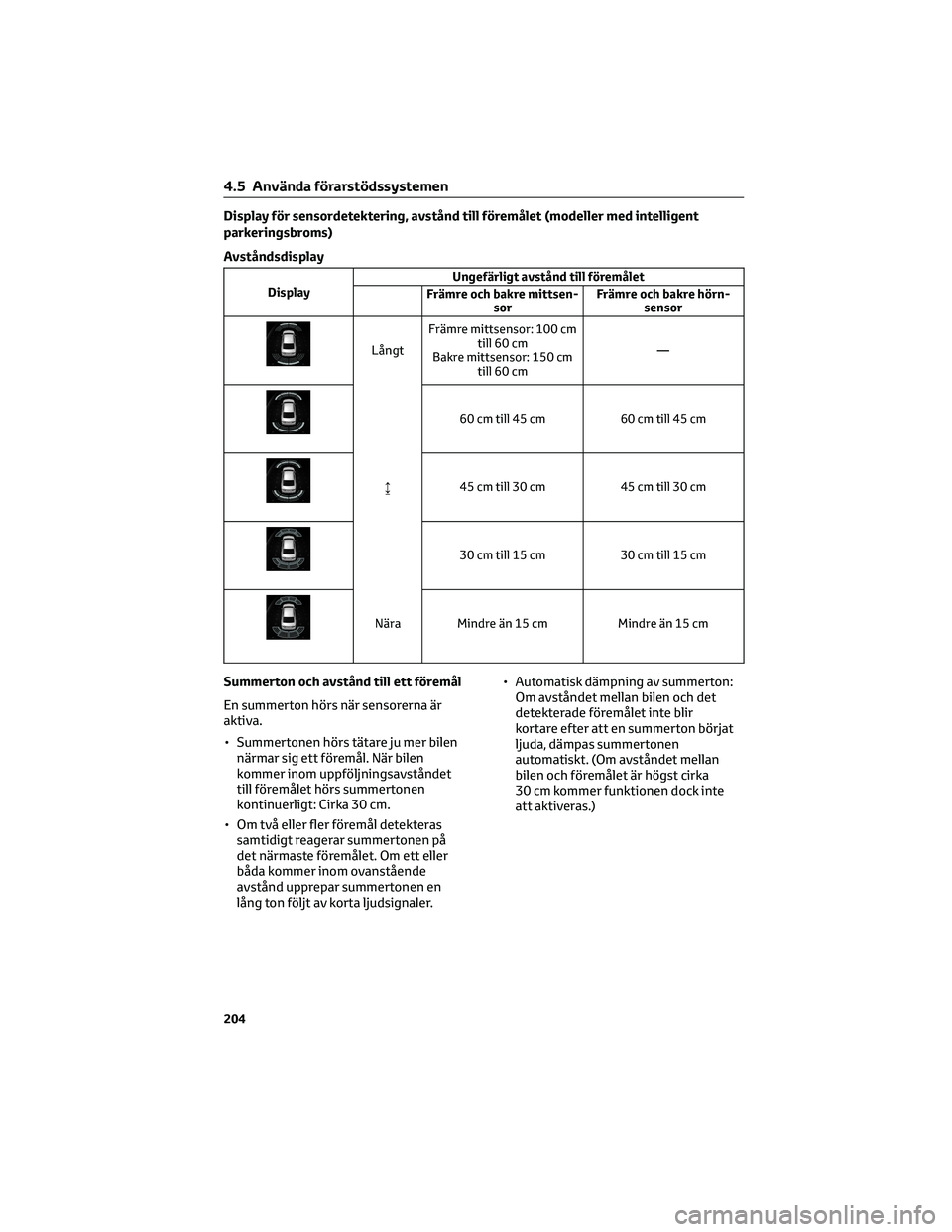

Display för sensordetektering, avstånd till föremålet (modeller med intelligent
parkeringsbroms)
Avståndsdisplay
DisplayUngefärligt avstånd till föremålet
Främre och bakre mittsen-
sorFrämre och bakre hörn-
sensor
LångtFrämre mittsensor: 100 cm
till 60 cm
Bakre mittsensor: 150 cm
till 60 cm—
↨60 cm till 45 cm 60 cm till 45 cm45 cm till 30 cm 45 cm till 30 cm
30 cm till 15 cm 30 cm till 15 cm
Nära Mindre än 15 cm Mindre än 15 cm
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är
aktiva.
• Summertonen hörs tätare ju mer bilen
närmar sig ett föremål. När bilen
kommer inom uppföljningsavståndet
till föremålet hörs summertonen
kontinuerligt: Cirka 30 cm.
• Om två eller fler föremål detekteras
samtidigt reagerar summertonen på
det närmaste föremålet. Om ett eller
båda kommer inom ovanstående
avstånd upprepar summertonen en
lång ton följt av korta ljudsignaler.• Automatisk dämpning av summerton:
Om avståndet mellan bilen och det
detekterade föremålet inte blir
kortare efter att en summerton börjat
ljuda, dämpas summertonen
automatiskt. (Om avståndet mellan
bilen och föremålet är högst cirka
30 cm kommer funktionen dock inte
att aktiveras.)
4.5 Använda förarstödssystemen
204

Räckvidd för sensordetektering
(modeller med intelligent autobroms)
1Cirka 100 cm
2Cirka 150 cm
3Cirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
Ändra summertonens ljudvolym
Summertonens ljudvolym kan ändras på
informationsdisplayen (→Sid. 83) när
startknappen är i tändningsläge.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensor är aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.Om ”Parking Assist Unavailable Please
Clean Parking Assist Sensor” visas på
informationsdisplayen
En sensor kan vara smutsig eller täckt
med snö eller is. I sådana fall bör
systemet återgå till det normala när
sensorn är ren.
Om sensorn har fryst i kall väderlek kan
ett felmeddelande visas, annars kan ett
föremål inte kännas av. När isen smälter
på sensorn återgår systemet till normal
funktion.
Om "Parking Assist Unavailable" visas
på informationsdisplayen
Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att detta
är normalt återgår det till normal
funktion.
Information om sensordetektering
• Sensorns detekteringsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan det
att ett statiskt föremål detekteras
och visas (varningssummer hörs).
Även vid låg hastighet finns risk för
att föremålet kommer inom
sensorns avkänningsområde innan
det visas på skärmen och
varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
4.5 Använda förarstödssystemen
205
4
Körning
