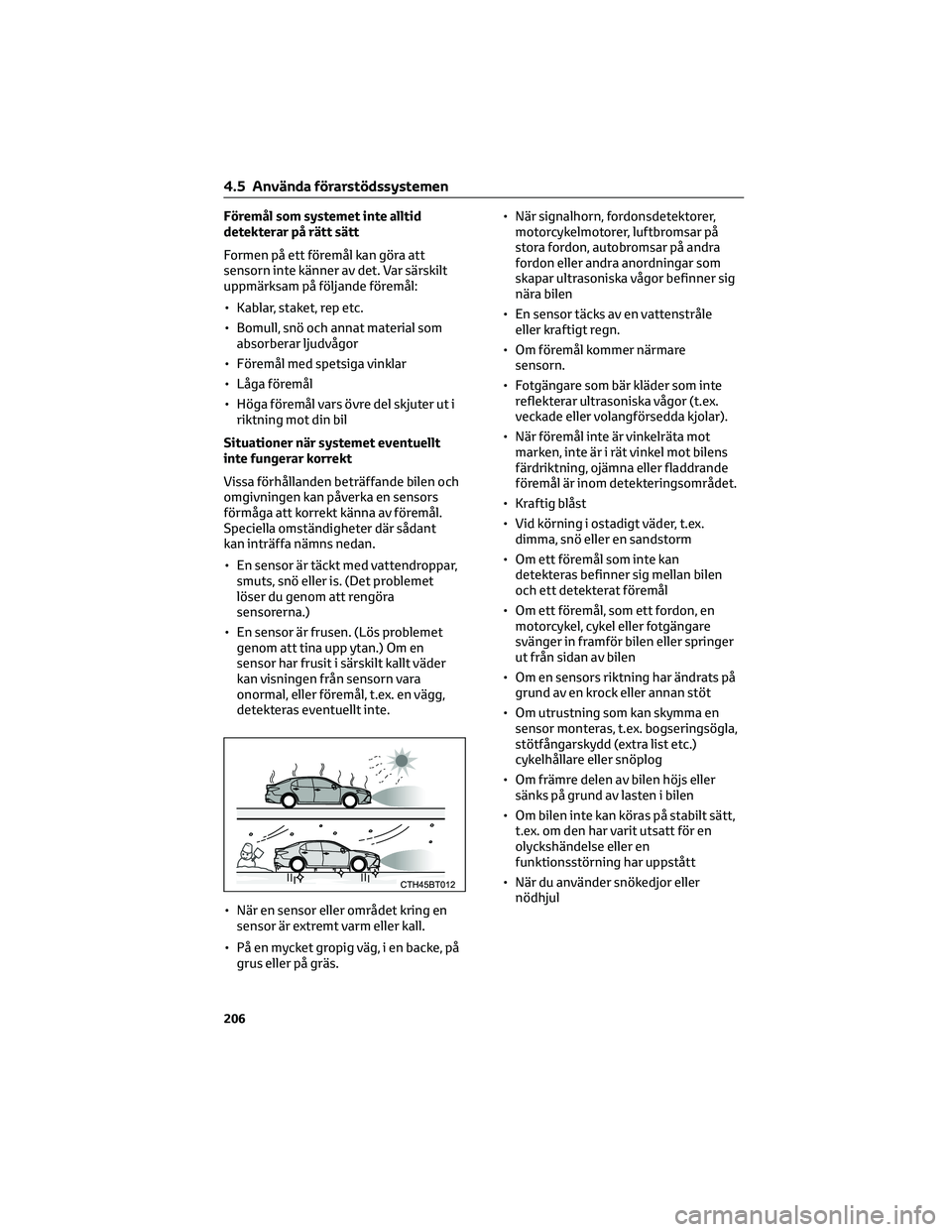

Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Situationer när systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• När en sensor eller området kring en
sensor är extremt varm eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• När du använder snökedjor eller
nödhjul
4.5 Använda förarstödssystemen
206

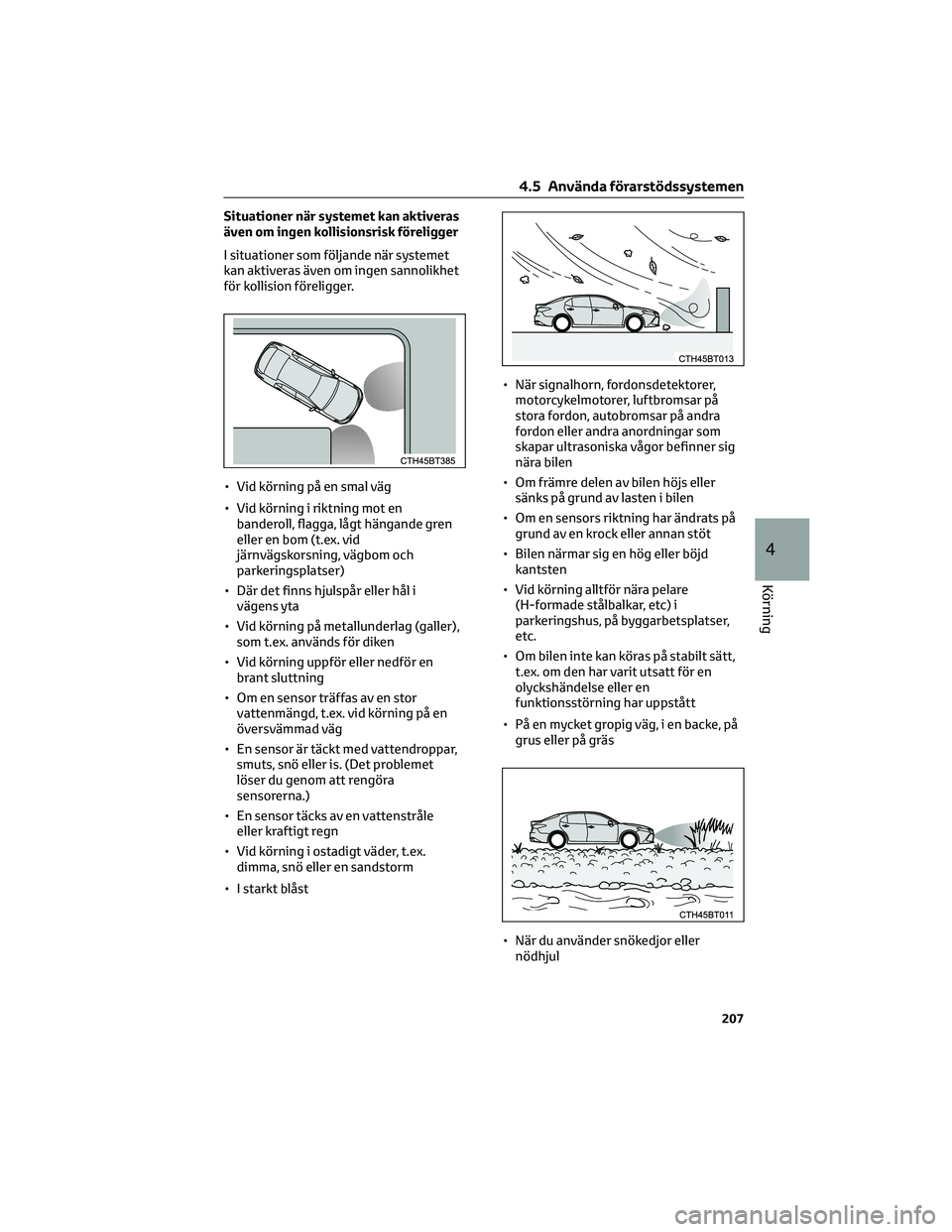

Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
I situationer som följande när systemet
kan aktiveras även om ingen sannolikhet
för kollision föreligger.
• Vid körning på en smal väg
• Vid körning i riktning mot en
banderoll, flagga, lågt hängande gren
eller en bom (t.ex. vid
järnvägskorsning, vägbom och
parkeringsplatser)
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor träffas av en stor
vattenmängd, t.ex. vid körning på en
översvämmad väg
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en hög eller böjd
kantsten
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs
• När du använder snökedjor eller
nödhjul
4.5 Använda förarstödssystemen
207
4
Körning

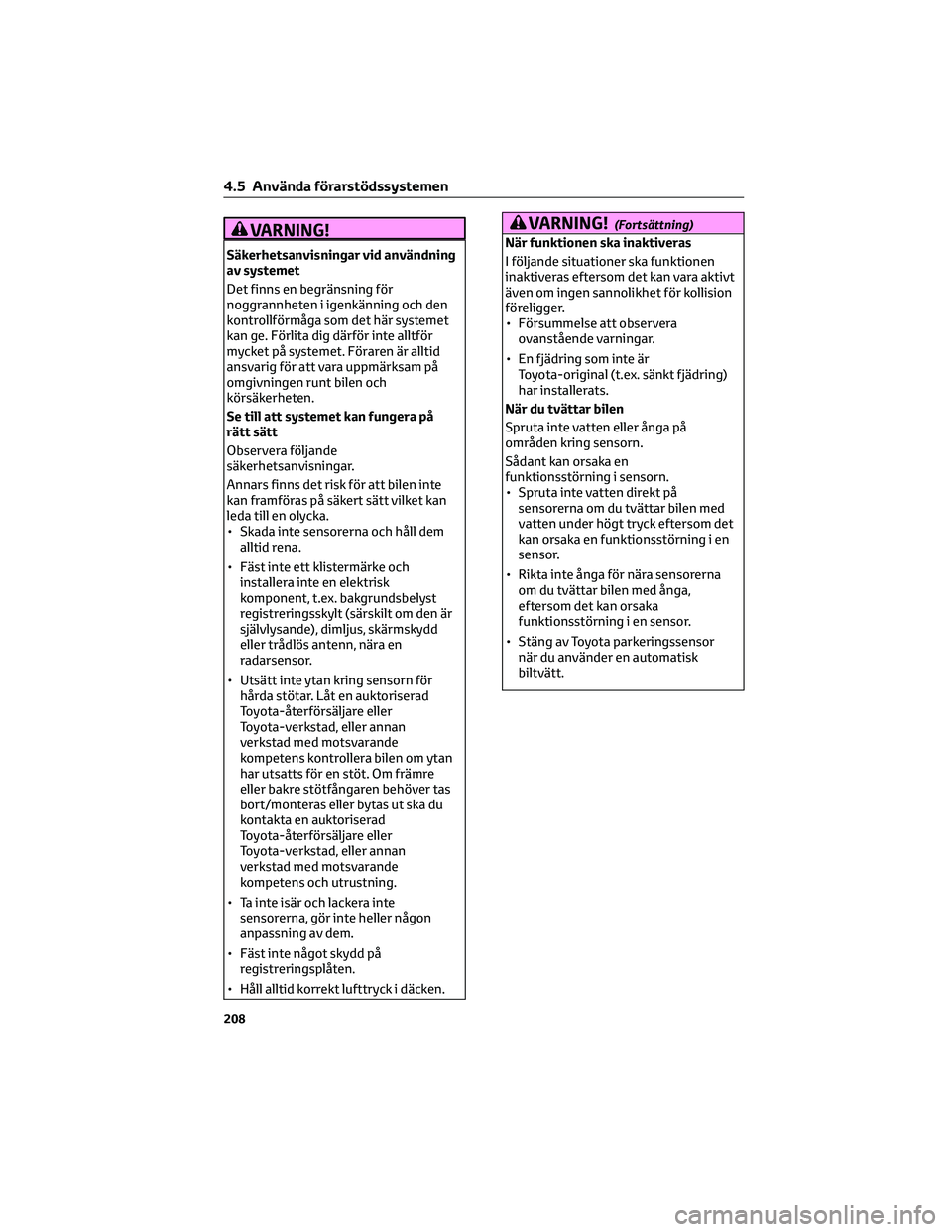

VARNING!
Säkerhetsanvisningar vid användning
av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
VARNING!(Fortsättning)
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
• Stäng av Toyota parkeringssensor
när du använder en automatisk
biltvätt.
4.5 Använda förarstödssystemen
208

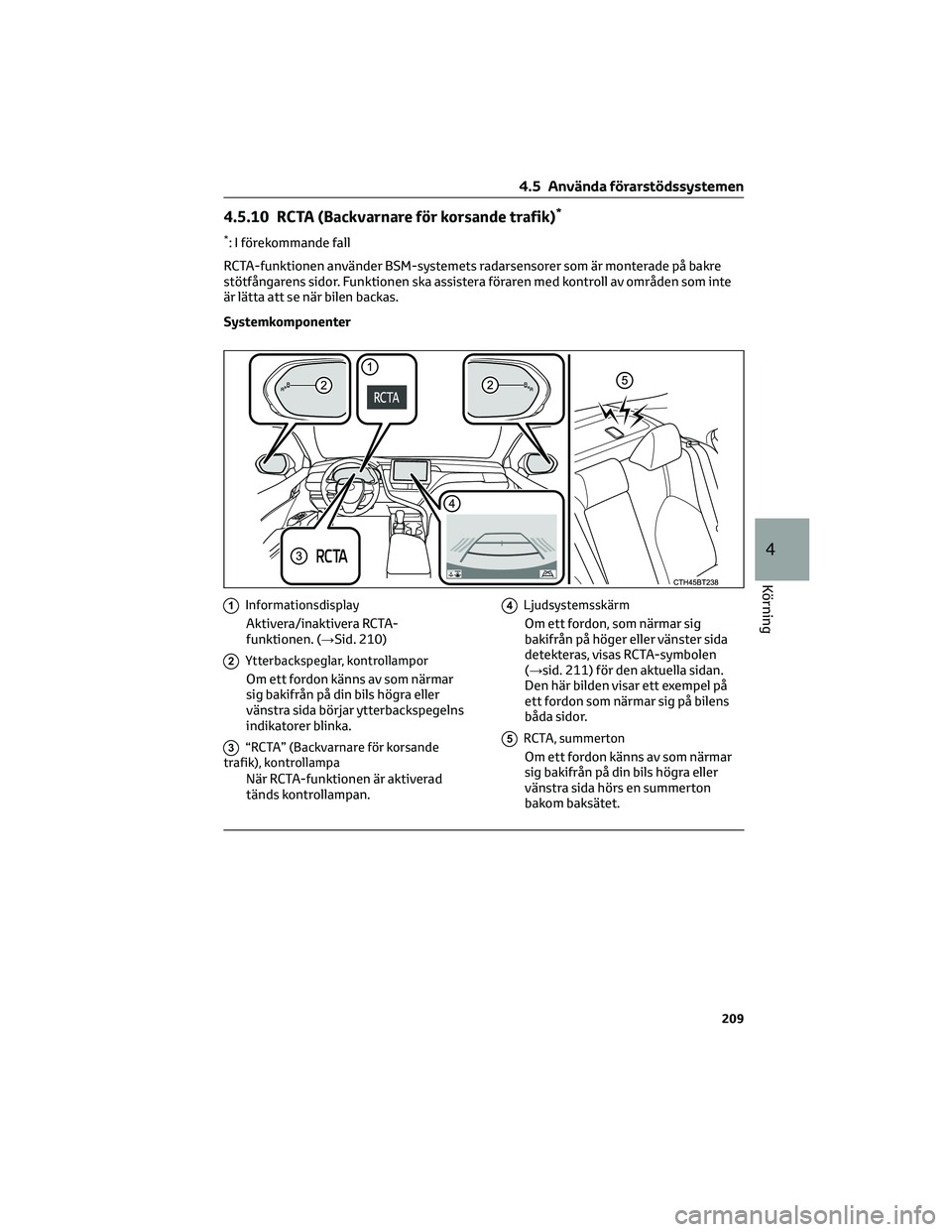

4.5.10 RCTA (Backvarnare för korsande trafik)*
*: I förekommande fall
RCTA-funktionen använder BSM-systemets radarsensorer som är monterade på bakre
stötfångarens sidor. Funktionen ska assistera föraren med kontroll av områden som inte
är lätta att se när bilen backas.
Systemkomponenter
1Informationsdisplay
Aktivera/inaktivera RCTA-
funktionen. (→Sid. 210)
2Ytterbackspeglar, kontrollampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns
indikatorer blinka.
3“RCTA” (Backvarnare för korsande
trafik), kontrollampa
När RCTA-funktionen är aktiverad
tänds kontrollampan.
4Ljudsystemsskärm
Om ett fordon, som närmar sig
bakifrån på höger eller vänster sida
detekteras, visas RCTA-symbolen
(→sid. 211) för den aktuella sidan.
Den här bilden visar ett exempel på
ett fordon som närmar sig på bilens
båda sidor.
5RCTA, summerton
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida hörs en summerton
bakom baksätet.
4.5 Använda förarstödssystemen
209
4
Körning

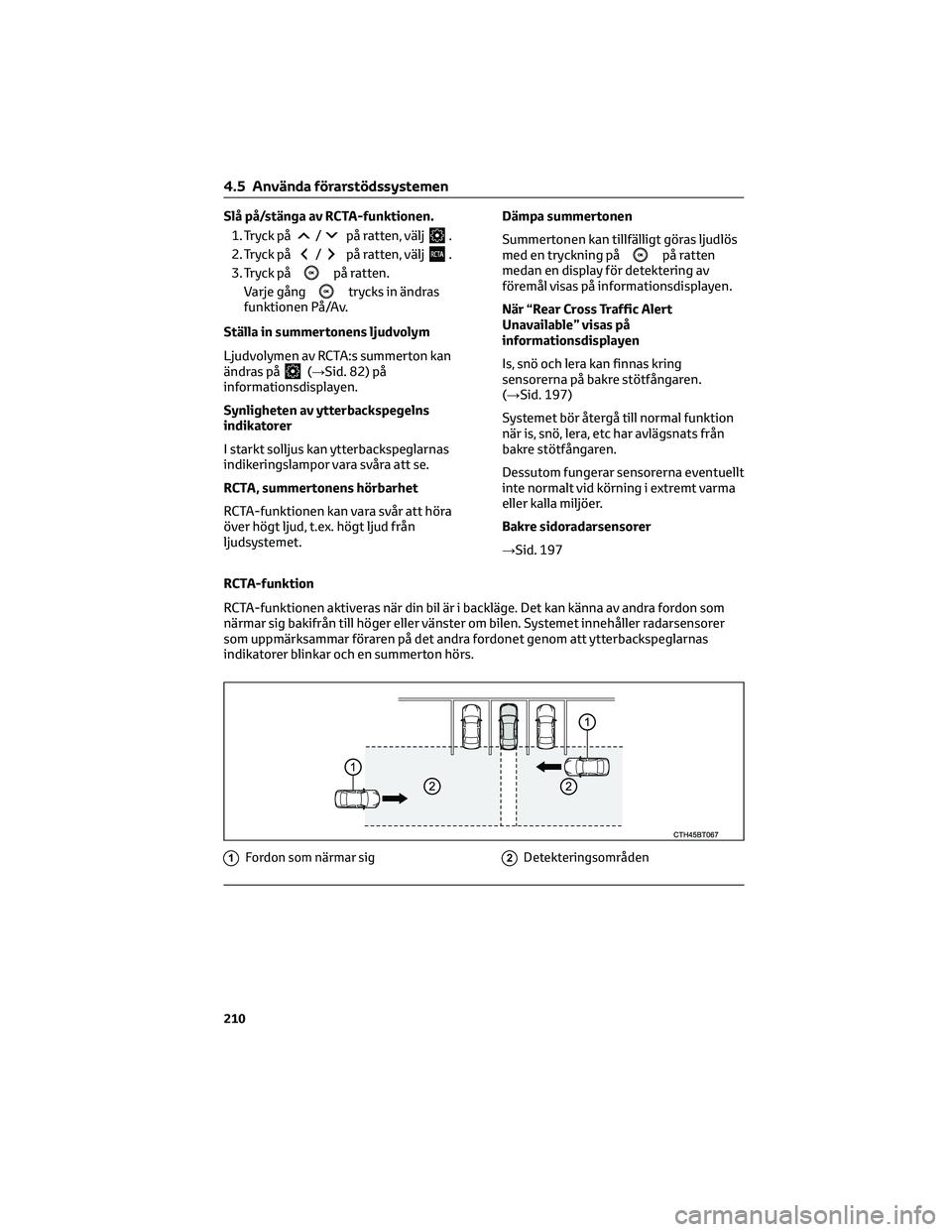

Slå på/stänga av RCTA-funktionen.
1. Tryck på
/på ratten, välj.
2. Tryck på
/på ratten, välj.
3. Tryck på
på ratten.
Varje gång
trycks in ändras
funktionen På/Av.
Ställa in summertonens ljudvolym
Ljudvolymen av RCTA:s summerton kan
ändras på
(→Sid. 82) på
informationsdisplayen.
Synligheten av ytterbackspegelns
indikatorer
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
RCTA, summertonens hörbarhet
RCTA-funktionen kan vara svår att höra
över högt ljud, t.ex. högt ljud från
ljudsystemet.Dämpa summertonen
Summertonen kan tillfälligt göras ljudlös
med en tryckning på
på ratten
medan en display för detektering av
föremål visas på informationsdisplayen.
När “Rear Cross Traffic Alert
Unavailable” visas på
informationsdisplayen
Is, snö och lera kan finnas kring
sensorerna på bakre stötfångaren.
(→Sid. 197)
Systemet bör återgå till normal funktion
när is, snö, lera, etc har avlägsnats från
bakre stötfångaren.
Dessutom fungerar sensorerna eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
Bakre sidoradarsensorer
→Sid. 197
RCTA-funktion
RCTA-funktionen aktiveras när din bil är i backläge. Det kan känna av andra fordon som
närmar sig bakifrån till höger eller vänster om bilen. Systemet innehåller radarsensorer
som uppmärksammar föraren på det andra fordonet genom att ytterbackspeglarnas
indikatorer blinkar och en summerton hörs.
1Fordon som närmar sig2Detekteringsområden
4.5 Använda förarstödssystemen
210

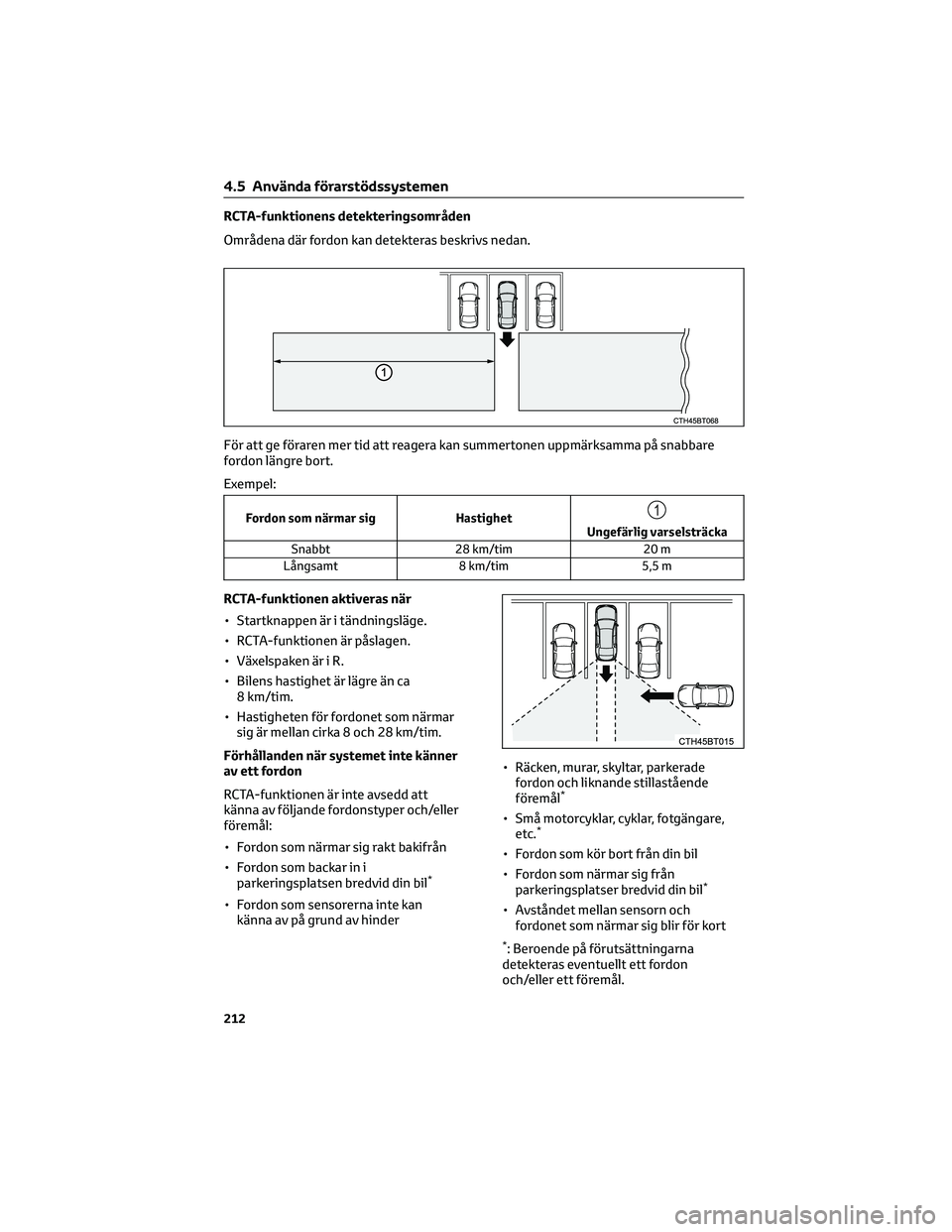

RCTA-funktionens detekteringsområden
Områdena där fordon kan detekteras beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärksamma på snabbare
fordon längre bort.
Exempel:
Fordon som närmar sig Hastighet1
Ungefärlig varselsträcka
Snabbt 28 km/tim 20 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
• Startknappen är i tändningsläge.
• RCTA-funktionen är påslagen.
• Växelspaken är i R.
• Bilens hastighet är lägre än ca
8 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in i
parkeringsplatsen bredvid din bil
*
• Fordon som sensorerna inte kan
känna av på grund av hinder• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*: Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller ett föremål.
4.5 Använda förarstödssystemen
212

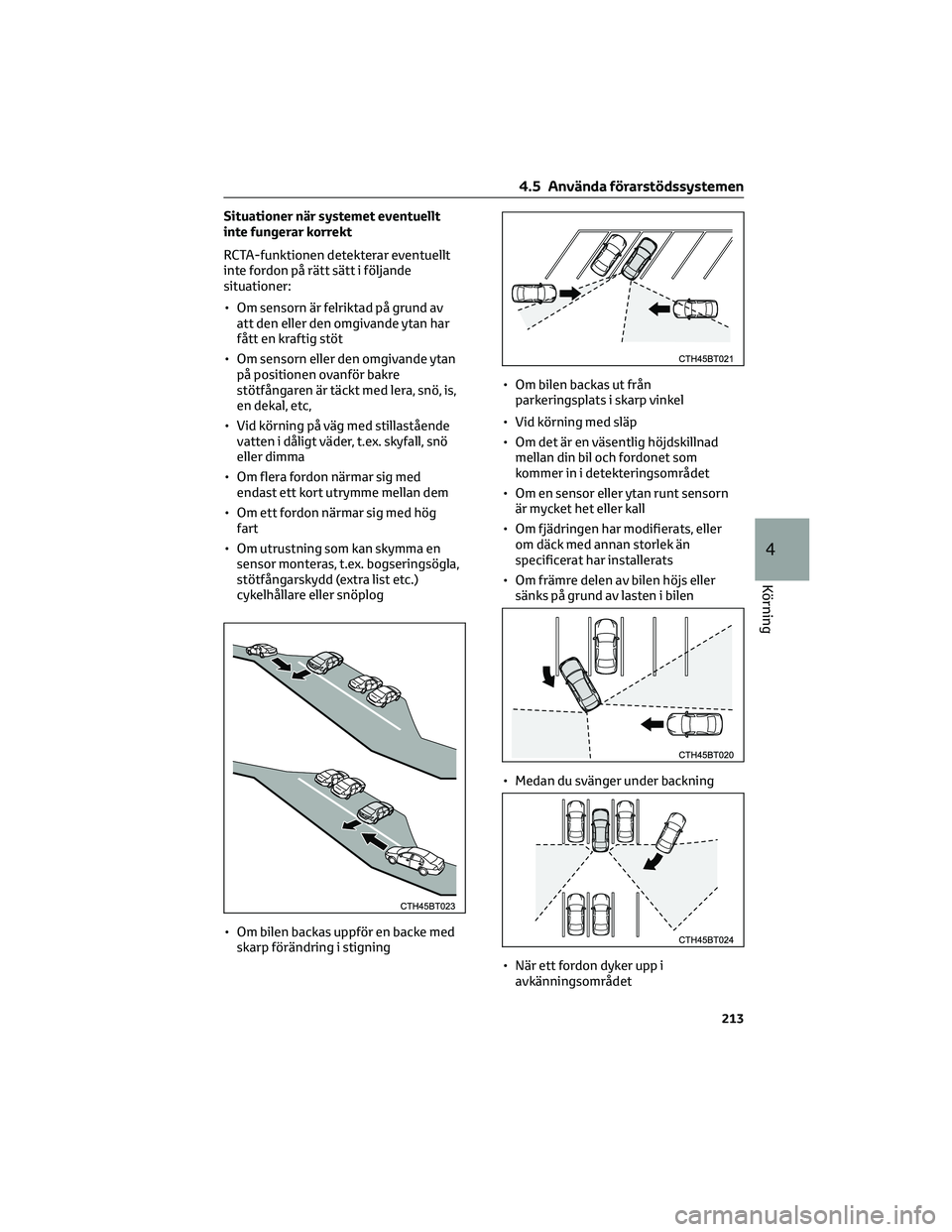

Situationer när systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan
på positionen ovanför bakre
stötfångaren är täckt med lera, snö, is,
en dekal, etc,
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om bilen backas uppför en backe med
skarp förändring i stigning• Om bilen backas ut från
parkeringsplats i skarp vinkel
• Vid körning med släp
• Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck med annan storlek än
specificerat har installerats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Medan du svänger under backning
• När ett fordon dyker upp i
avkänningsområdet
4.5 Använda förarstödssystemen
213
4
Körning

Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck med annan storlek än
specificerat har installerats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5 Använda förarstödssystemen
214

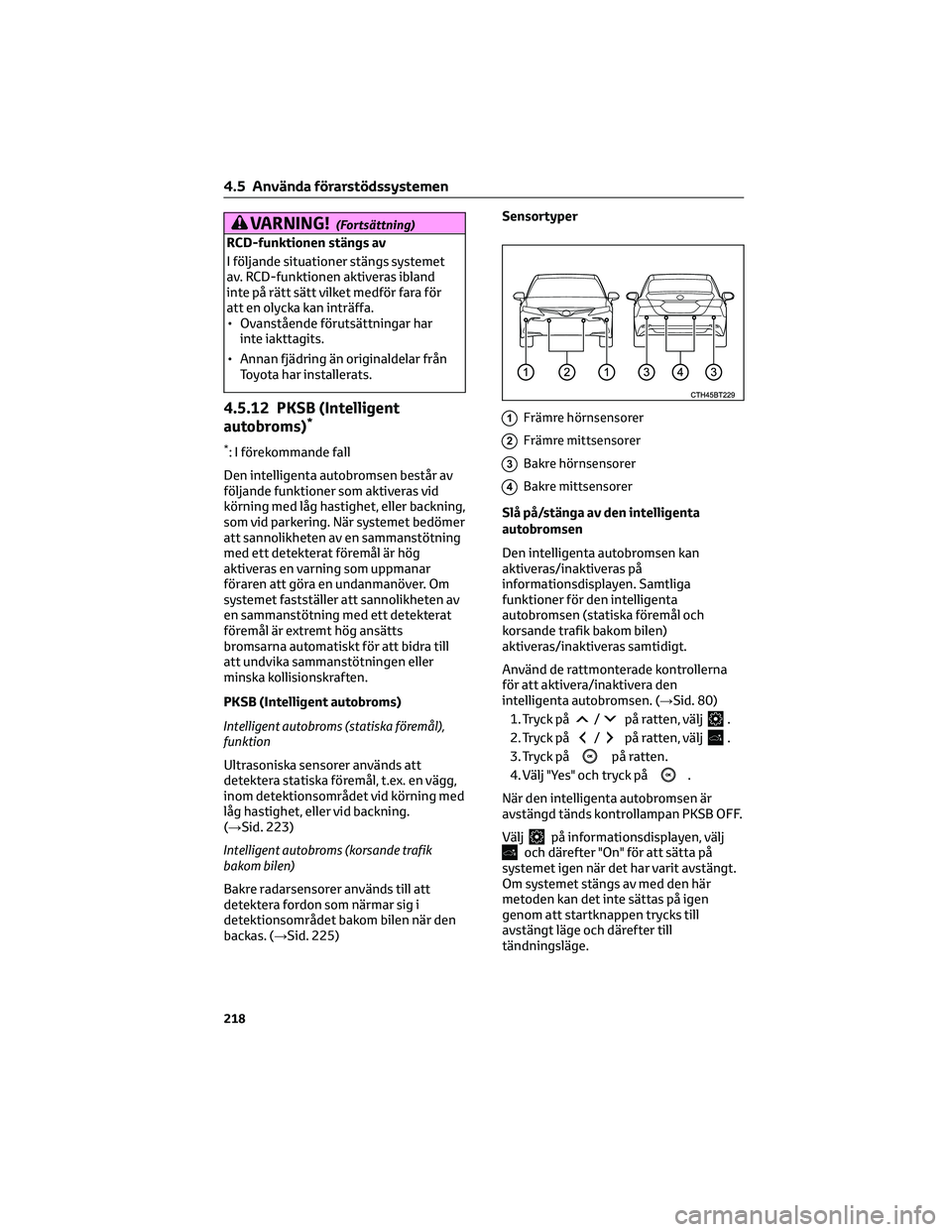

VARNING!(Fortsättning)
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
• Annan fjädring än originaldelar från
Toyota har installerats.
4.5.12 PKSB (Intelligent
autobroms)*
*: I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att undvika sammanstötningen eller
minska kollisionskraften.
PKSB (Intelligent autobroms)
Intelligent autobroms (statiska föremål),
funktion
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en vägg,
inom detektionsområdet vid körning med
låg hastighet, eller vid backning.
(→Sid. 223)
Intelligent autobroms (korsande trafik
bakom bilen)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när den
backas. (→Sid. 225)Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
Slå på/stänga av den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 80)
1. Tryck på
/på ratten, välj.
2. Tryck på
/på ratten, välj.
3. Tryck på
på ratten.
4. Välj "Yes" och tryck på
.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB OFF.
Välj
på informationsdisplayen, väljoch därefter "On" för att sätta på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
4.5 Använda förarstödssystemen
218

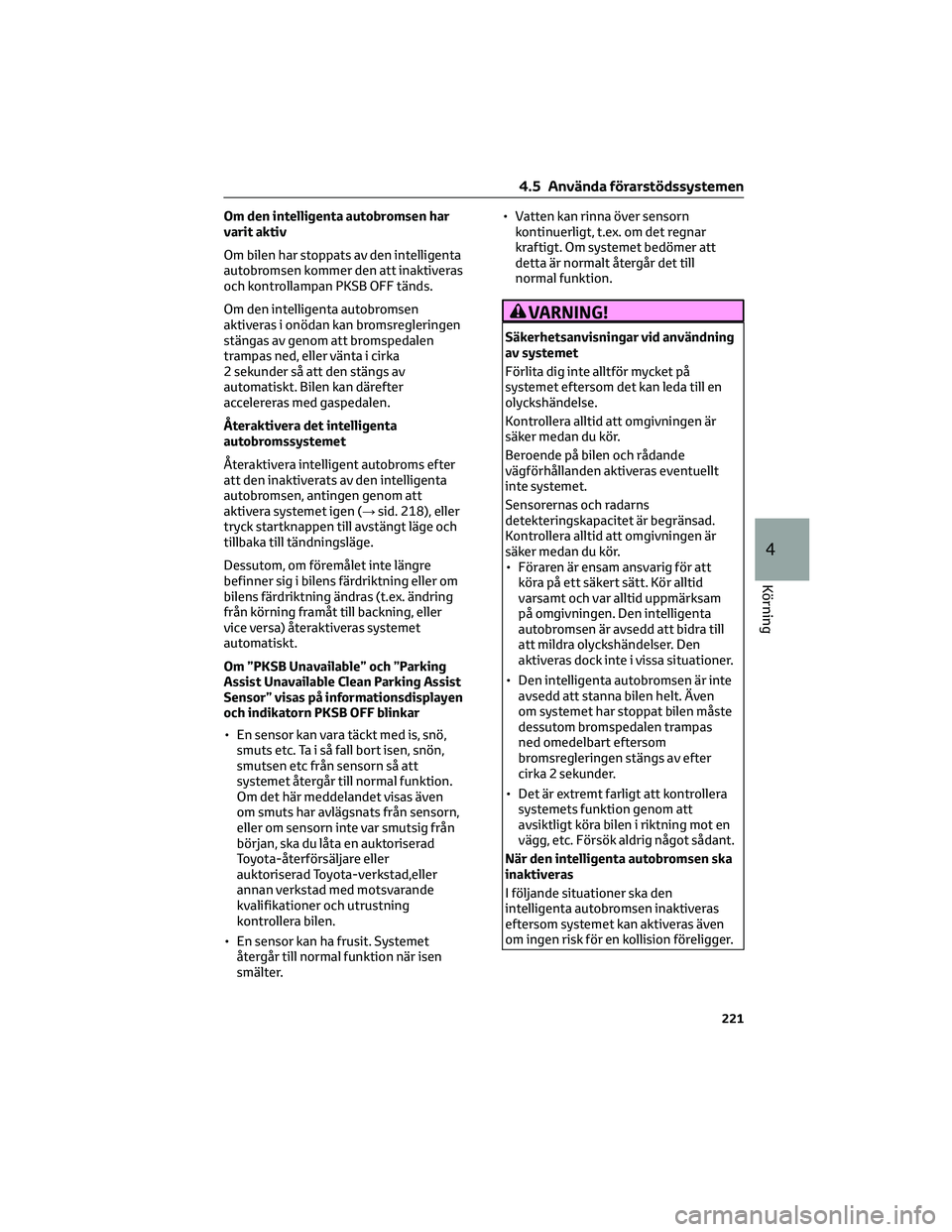

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds.
Om den intelligenta autobromsen
aktiveras i onödan kan bromsregleringen
stängas av genom att bromspedalen
trampas ned, eller vänta i cirka
2 sekunder så att den stängs av
automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera det intelligenta
autobromssystemet
Återaktivera intelligent autobroms efter
att den inaktiverats av den intelligenta
autobromsen, antingen genom att
aktivera systemet igen (→sid. 218), eller
tryck startknappen till avstängt läge och
tillbaka till tändningsläge.
Dessutom, om föremålet inte längre
befinner sig i bilens färdriktning eller om
bilens färdriktning ändras (t.ex. ändring
från körning framåt till backning, eller
vice versa) återaktiveras systemet
automatiskt.
Om ”PKSB Unavailable” och ”Parking
Assist Unavailable Clean Parking Assist
Sensor” visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta i så fall bort isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även
om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
VARNING!
Säkerhetsanvisningar vid användning
av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
4.5 Använda förarstödssystemen
221
4
Körning
