sensor TOYOTA CAMRY 2023 Instructieboekje (in Dutch)

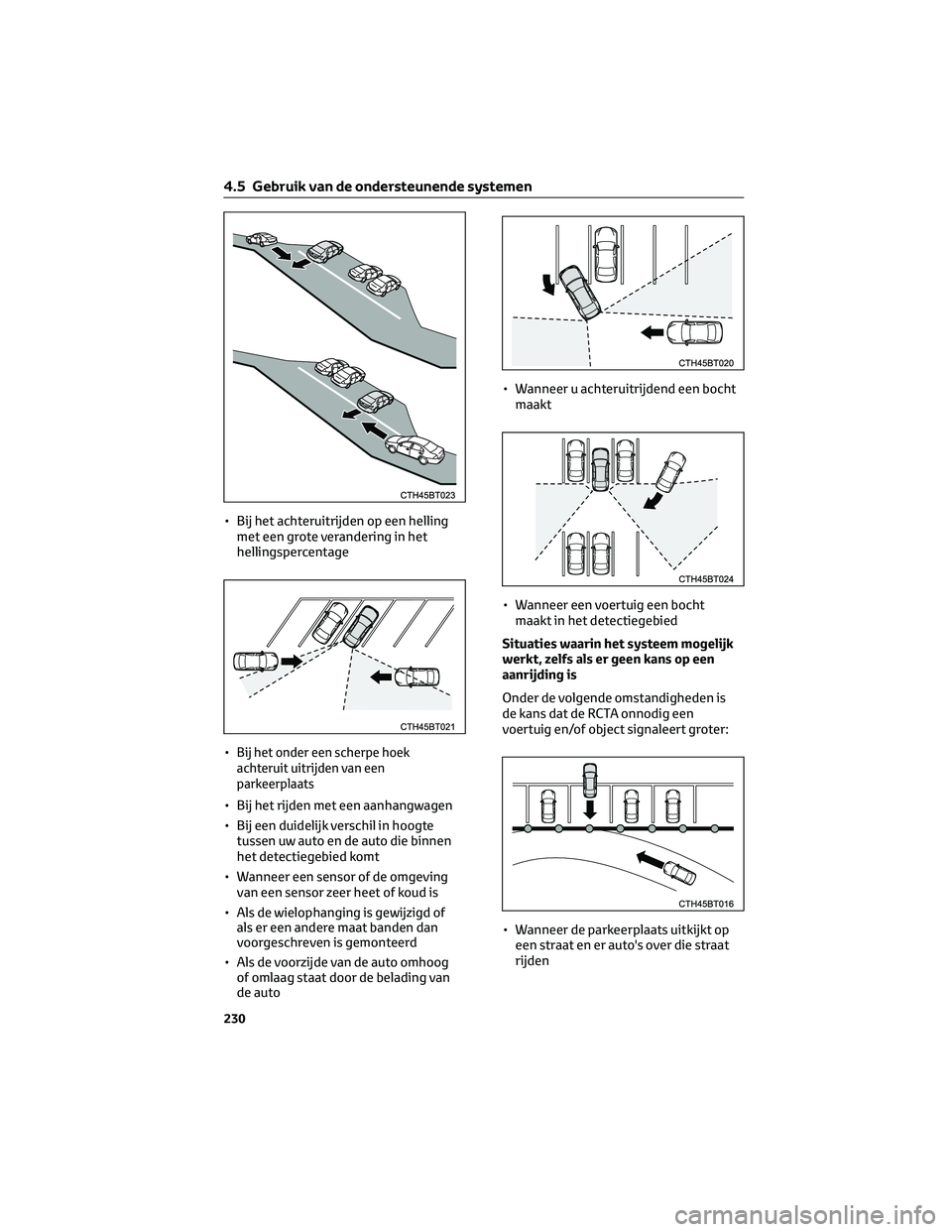

• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
•
Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebied
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
4.5 Gebruik van de ondersteunende systemen
230

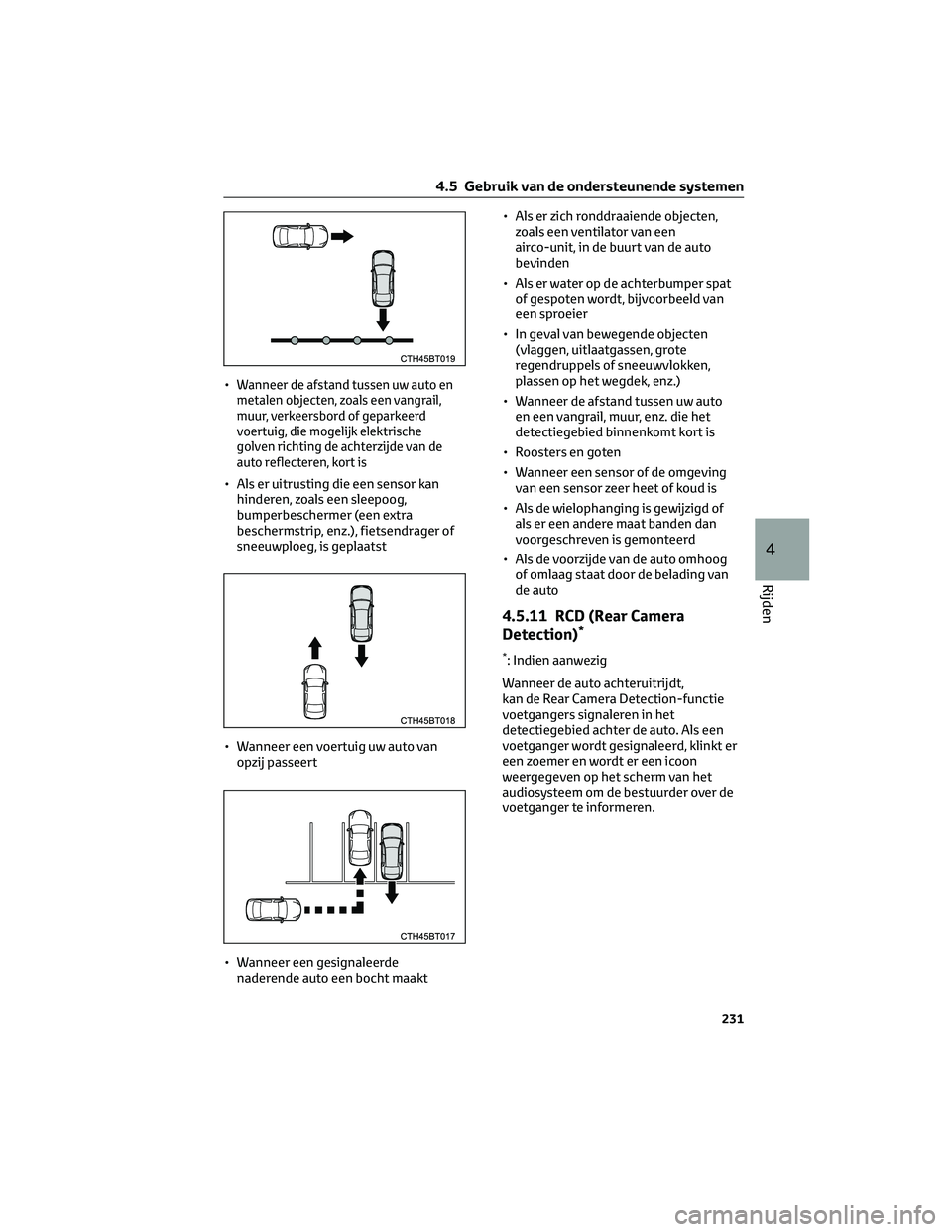

•Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerd
voertuig, die mogelijk elektrische
golven richting de achterzijde van de
auto reflecteren, kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
• Wanneer een gesignaleerde
naderende auto een bocht maakt• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.11 RCD (Rear Camera
Detection)*
*: Indien aanwezig
Wanneer de auto achteruitrijdt,
kan de Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het scherm van het
audiosysteem om de bestuurder over de
voetganger te informeren.
4.5 Gebruik van de ondersteunende systemen
231
4
Rijden

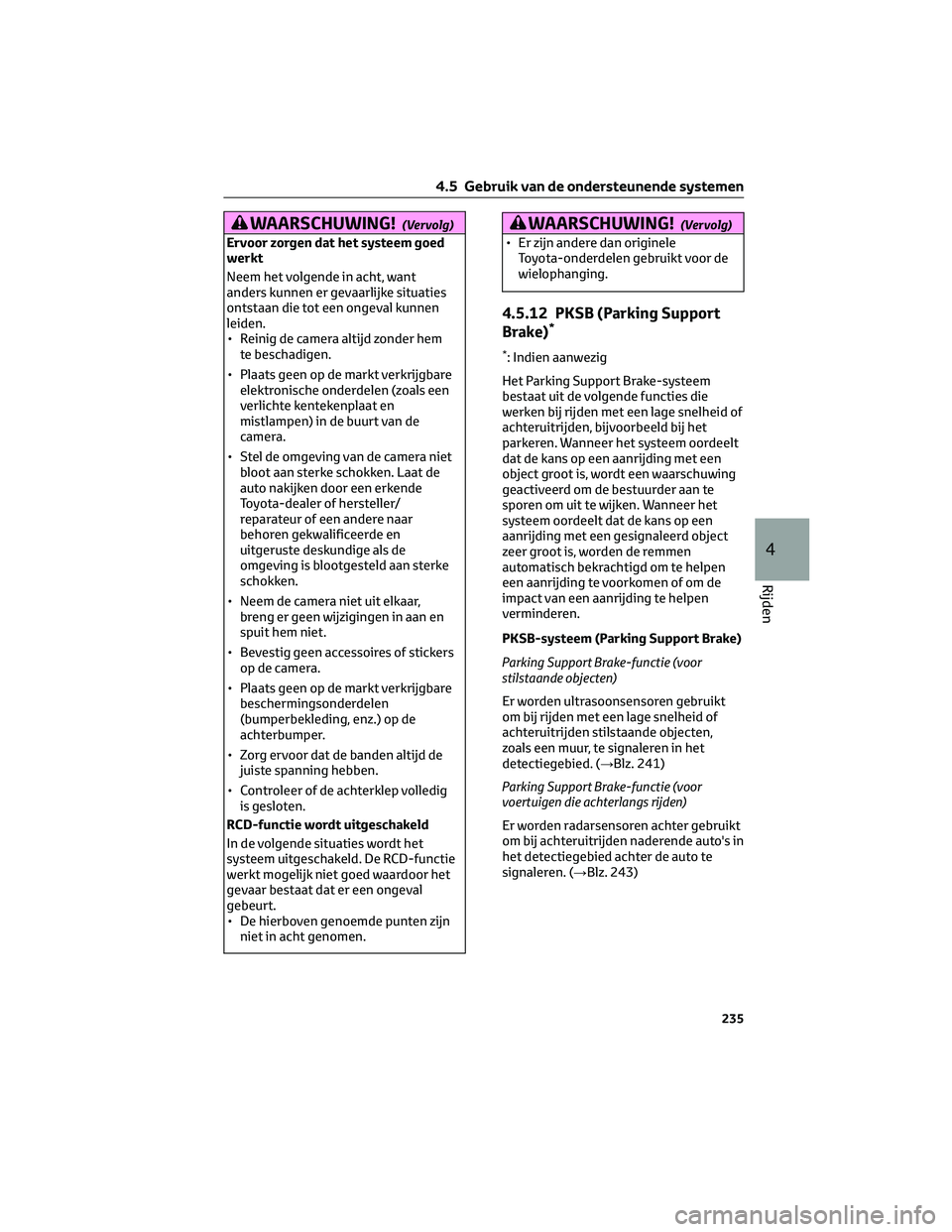

WAARSCHUWING!(Vervolg)
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hem
te beschadigen.
• Plaats geen op de markt verkrijgbare
elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
• Stel de omgeving van de camera niet
bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
• Neem de camera niet uit elkaar,
breng er geen wijzigingen in aan en
spuit hem niet.
• Bevestig geen accessoires of stickers
op de camera.
• Plaats geen op de markt verkrijgbare
beschermingsonderdelen
(bumperbekleding, enz.) op de
achterbumper.
• Zorg ervoor dat de banden altijd de
juiste spanning hebben.
• Controleer of de achterklep volledig
is gesloten.
RCD-functie wordt uitgeschakeld
In de volgende situaties wordt het
systeem uitgeschakeld. De RCD-functie
werkt mogelijk niet goed waardoor het
gevaar bestaat dat er een ongeval
gebeurt.
• De hierboven genoemde punten zijn
niet in acht genomen.
WAARSCHUWING!(Vervolg)
• Er zijn andere dan originele
Toyota-onderdelen gebruikt voor de
wielophanging.
4.5.12 PKSB (Parking Support
Brake)*
*: Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken. Wanneer het
systeem oordeelt dat de kans op een
aanrijding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de
impact van een aanrijding te helpen
verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. (→Blz. 241)
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
Er worden radarsensoren achter gebruikt
om bij achteruitrijden naderende auto's in
het detectiegebied achter de auto te
signaleren. (→Blz. 243)
4.5 Gebruik van de ondersteunende systemen
235
4
Rijden

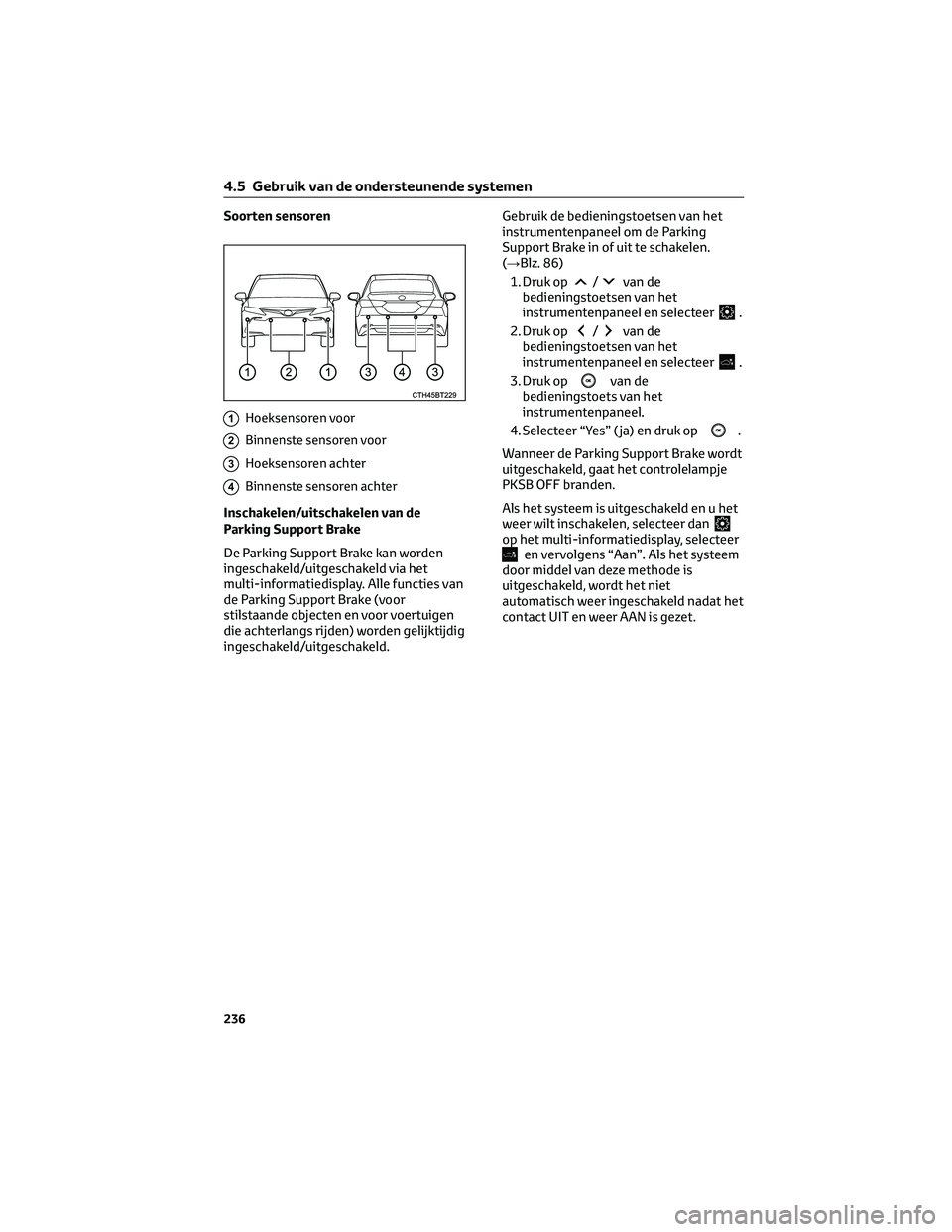

Soorten sensoren
1Hoeksensoren voor
2Binnenste sensoren voor
3Hoeksensoren achter
4Binnenste sensoren achter
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies van
de Parking Support Brake (voor
stilstaande objecten en voor voertuigen
die achterlangs rijden) worden gelijktijdig
ingeschakeld/uitgeschakeld.Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 86)
1. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
3. Druk op
van de
bedieningstoets van het
instrumentenpaneel.
4. Selecteer “Yes” ( ja) en druk op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteeren vervolgens “Aan”. Als het systeem
door middel van deze methode is
uitgeschakeld, wordt het niet
automatisch weer ingeschakeld nadat het
contact UIT en weer AAN is gezet.
4.5 Gebruik van de ondersteunende systemen
236

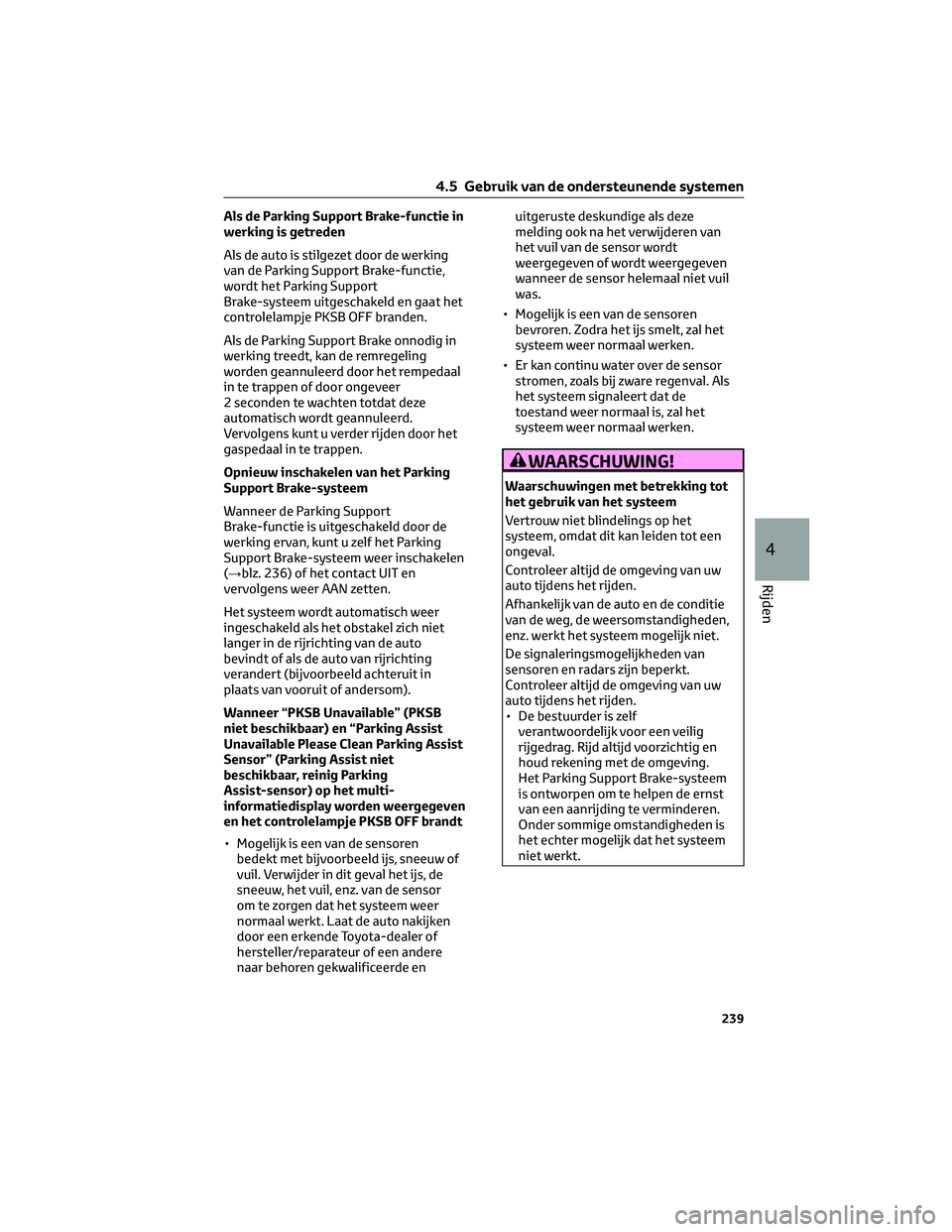

Als de Parking Support Brake-functie in
werking is getreden
Als de auto is stilgezet door de werking
van de Parking Support Brake-functie,
wordt het Parking Support
Brake-systeem uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
Als de Parking Support Brake onnodig in
werking treedt, kan de remregeling
worden geannuleerd door het rempedaal
in te trappen of door ongeveer
2 seconden te wachten totdat deze
automatisch wordt geannuleerd.
Vervolgens kunt u verder rijden door het
gaspedaal in te trappen.
Opnieuw inschakelen van het Parking
Support Brake-systeem
Wanneer de Parking Support
Brake-functie is uitgeschakeld door de
werking ervan, kunt u zelf het Parking
Support Brake-systeem weer inschakelen
(→blz. 236) of het contact UIT en
vervolgens weer AAN zetten.
Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet
langer in de rijrichting van de auto
bevindt of als de auto van rijrichting
verandert (bijvoorbeeld achteruit in
plaats van vooruit of andersom).
Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) en “Parking Assist
Unavailable Please Clean Parking Assist
Sensor” (Parking Assist niet
beschikbaar, reinig Parking
Assist-sensor) op het multi-
informatiedisplay worden weergegeven
en het controlelampje PKSB OFF brandt
• Mogelijk is een van de sensoren
bedekt met bijvoorbeeld ijs, sneeuw of
vuil. Verwijder in dit geval het ijs, de
sneeuw, het vuil, enz. van de sensor
om te zorgen dat het systeem weer
normaal werkt. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde enuitgeruste deskundige als deze
melding ook na het verwijderen van
het vuil van de sensor wordt
weergegeven of wordt weergegeven
wanneer de sensor helemaal niet vuil
was.
• Mogelijk is een van de sensoren
bevroren. Zodra het ijs smelt, zal het
systeem weer normaal werken.
• Er kan continu water over de sensor
stromen, zoals bij zware regenval. Als
het systeem signaleert dat de
toestand weer normaal is, zal het
systeem weer normaal werken.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving.
Het Parking Support Brake-systeem
is ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
4.5 Gebruik van de ondersteunende systemen
239
4
Rijden

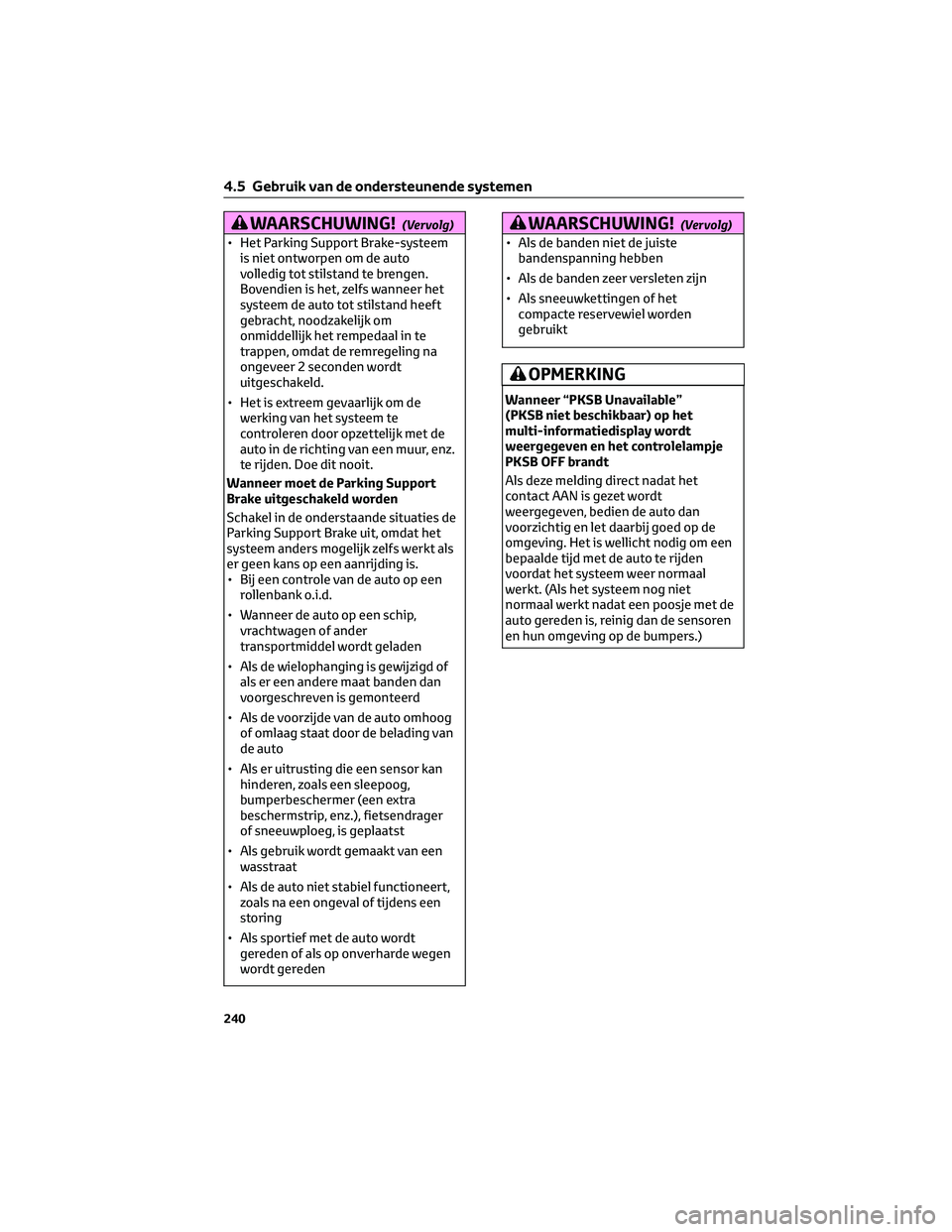

WAARSCHUWING!(Vervolg)
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
WAARSCHUWING!(Vervolg)
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Als sneeuwkettingen of het
compacte reservewiel worden
gebruikt
OPMERKING
Wanneer “PKSB Unavailable”
(PKSB niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
PKSB OFF brandt
Als deze melding direct nadat het
contact AAN is gezet wordt
weergegeven, bedien de auto dan
voorzichtig en let daarbij goed op de
omgeving. Het is wellicht nodig om een
bepaalde tijd met de auto te rijden
voordat het systeem weer normaal
werkt. (Als het systeem nog niet
normaal werkt nadat een poosje met de
auto gereden is, reinig dan de sensoren
en hun omgeving op de bumpers.)
4.5 Gebruik van de ondersteunende systemen
240

4.5.13 Parking Support Brake-functie (voor stilstaande objecten)*
*: Indien aanwezig
Wanneer zich bij het parkeren of het rijden met een lage snelheid mogelijk een aanrijding
met een obstakel zal voordoen als de auto plotseling naar voren beweegt doordat het
gaspedaal per ongeluk wordt ingetrapt, of wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand wordt geselecteerd, signaleren de sensoren obstakels
in de rijrichting van de auto en werkt het systeem om de gevolgen van een aanrijding met
obstakels zoals een muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting van
de auto een obstakel wordt gesignaleerd.
Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Wanneer het gaspedaal diep wordt ingetrapt
4.5 Gebruik van de ondersteunende systemen
241
4
Rijden

Detectiebereik van de Parking Support
Brake-functie (voor stilstaande
objecten)
Het detectiebereik van de Parking
Support Brake-functie verschilt van dat
van de Toyota Parking Assist-sensor.
(→Blz. 221)
Daardoor wordt de Parking Support
Brake-functie mogelijk niet geactiveerd,
ook al signaleert de Toyota Parking
Assist-sensor een obstakel en wordt er
een waarschuwing gegeven.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 222Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 223
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 224
Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
→Blz. 239
Opmerkingen bij het wassen van de
auto
→Blz. 225
4.5.14 Parking Support Brake-functie (voor voertuigen die achterlangs
rijden)*
*: Indien aanwezig
Als een radarsensor een auto signaleert die van rechts of links achter nadert en het
systeem bepaalt dat de kans op een aanrijding groot is, activeert deze functie de remmen
om de kans op een aanrijding met de naderende auto te verkleinen.
Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting van
de auto een obstakel wordt gesignaleerd.
Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat ingetrapt
4.5 Gebruik van de ondersteunende systemen
243
4
Rijden

WAARSCHUWING!(Vervolg)
• Minder uw snelheid alvorens een
bocht aan te snijden zodanig, dat u
zeker weet dat de auto bestuurbaar
blijft.
• Gebruik het LTA-systeem (Lane
Tracing Assist) niet.
OPMERKING
Repareren of vervangen van
winterbanden
Laat winterbanden repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige of door een
bandenspecialist.
Het verwijderen en plaatsen van
winterbanden heeft namelijk invloed op
de werking van de
bandenspanningssensoren en -zenders.
Monteren van sneeuwkettingen
(auto's met 17 inch banden)
Als er sneeuwkettingen gemonteerd
zijn, werken de
bandenspanningssensoren en -zenders
mogelijk niet goed.
4.6 Rijtips
250

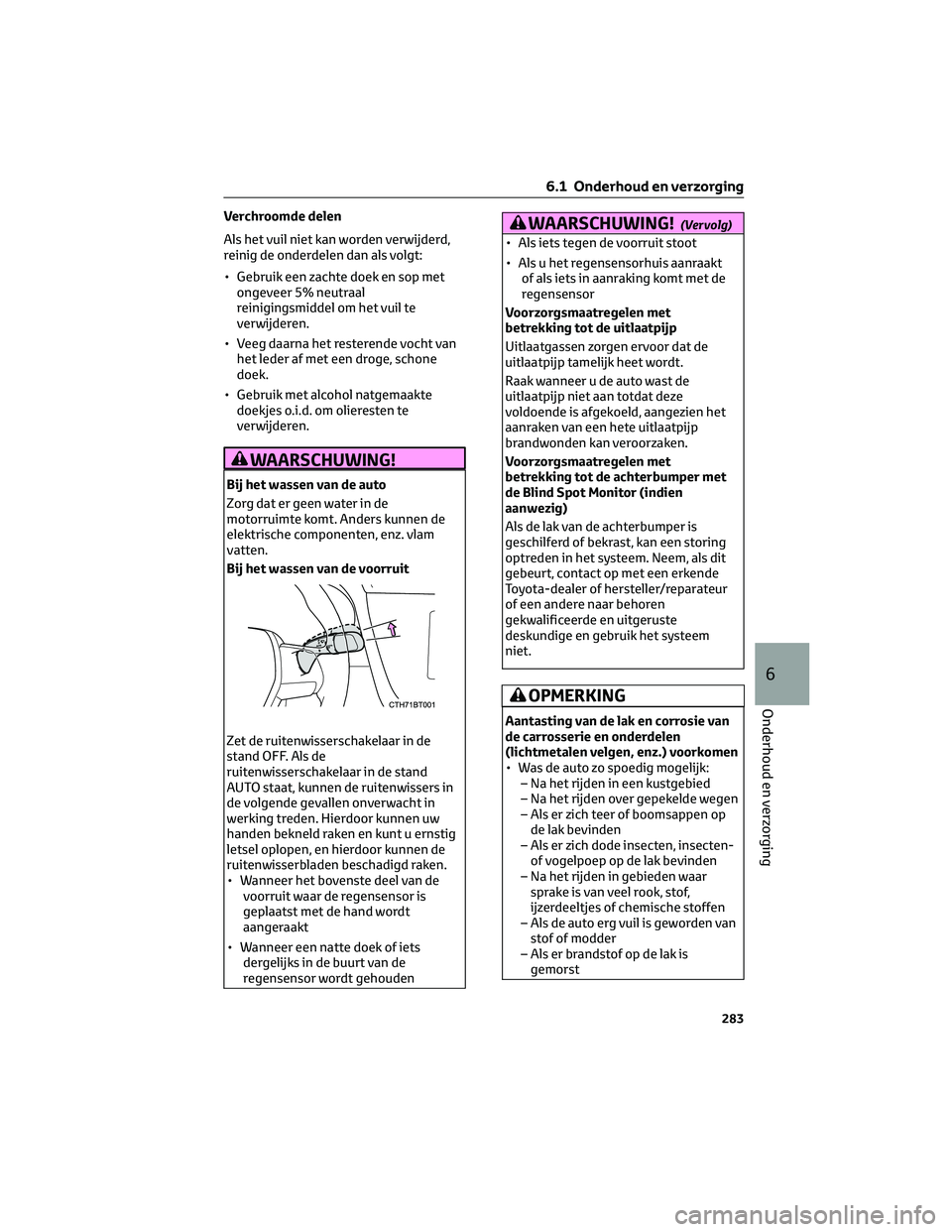

Verchroomde delen
Als het vuil niet kan worden verwijderd,
reinig de onderdelen dan als volgt:
• Gebruik een zachte doek en sop met
ongeveer 5% neutraal
reinigingsmiddel om het vuil te
verwijderen.
• Veeg daarna het resterende vocht van
het leder af met een droge, schone
doek.
• Gebruik met alcohol natgemaakte
doekjes o.i.d. om olieresten te
verwijderen.
WAARSCHUWING!
Bij het wassen van de auto
Zorg dat er geen water in de
motorruimte komt. Anders kunnen de
elektrische componenten, enz. vlam
vatten.
Bij het wassen van de voorruit
Zet de ruitenwisserschakelaar in de
stand OFF. Als de
ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in
de volgende gevallen onverwacht in
werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
• Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt
aangeraakt
• Wanneer een natte doek of iets
dergelijks in de buurt van de
regensensor wordt gehouden
WAARSCHUWING!(Vervolg)
• Als iets tegen de voorruit stoot
• Als u het regensensorhuis aanraakt
of als iets in aanraking komt met de
regensensor
Voorzorgsmaatregelen met
betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de
uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de
uitlaatpijp niet aan totdat deze
voldoende is afgekoeld, aangezien het
aanraken van een hete uitlaatpijp
brandwonden kan veroorzaken.
Voorzorgsmaatregelen met
betrekking tot de achterbumper met
de Blind Spot Monitor (indien
aanwezig)
Als de lak van de achterbumper is
geschilferd of bekrast, kan een storing
optreden in het systeem. Neem, als dit
gebeurt, contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige en gebruik het systeem
niet.
OPMERKING
Aantasting van de lak en corrosie van
de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorkomen
• Was de auto zo spoedig mogelijk:
– Na het rijden in een kustgebied
– Na het rijden over gepekelde wegen
– Als er zich teer of boomsappen op
de lak bevinden
– Als er zich dode insecten, insecten-
of vogelpoep op de lak bevinden
– Na het rijden in gebieden waar
sprake is van veel rook, stof,
ijzerdeeltjes of chemische stoffen
– Als de auto erg vuil is geworden van
stof of modder
– Als er brandstof op de lak is
gemorst
6.1 Onderhoud en verzorging
283
6
Onderhoud en verzorging
