sensor TOYOTA CAMRY 2023 Instructieboekje (in Dutch)

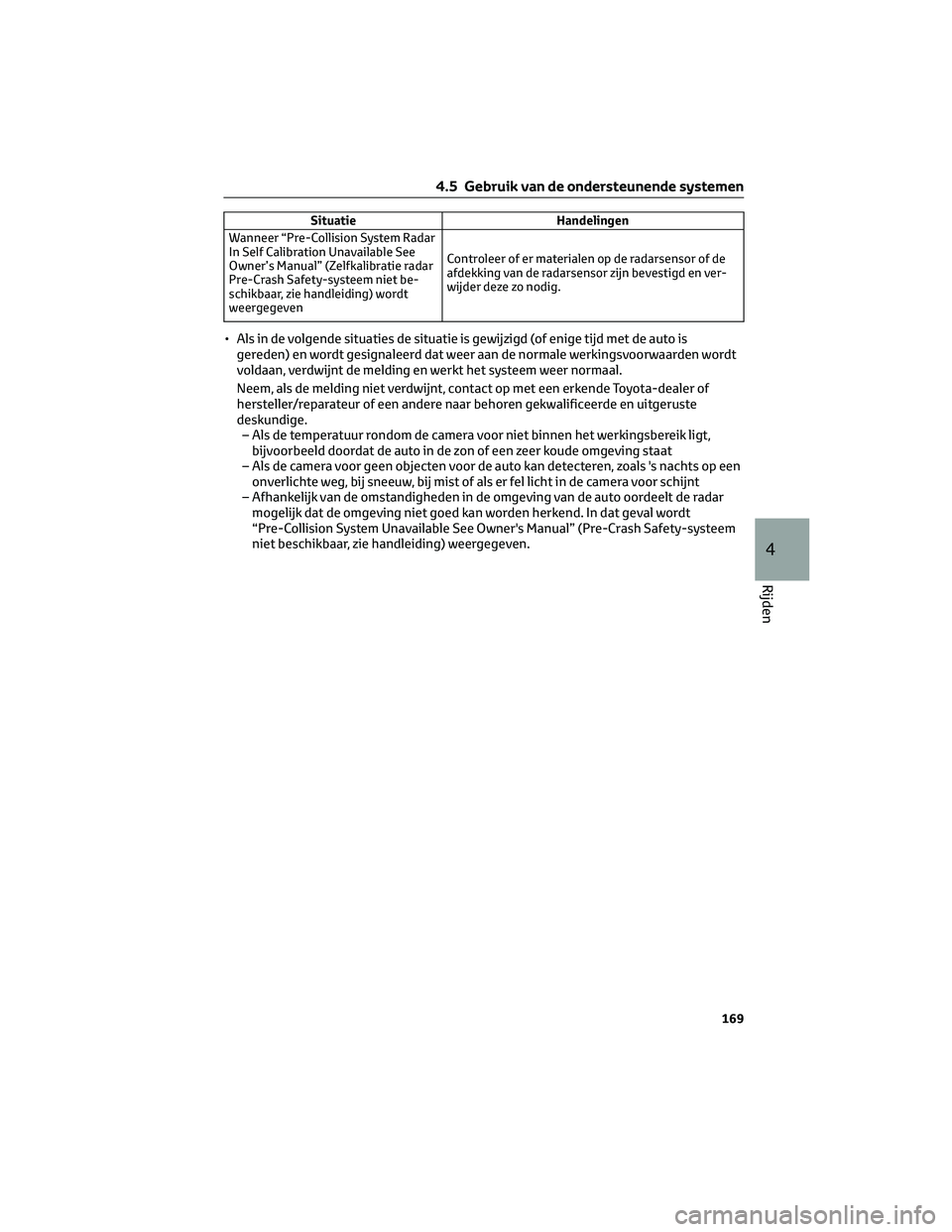

Situatie Handelingen
Wanneer “Pre-Collision System Radar
In Self Calibration Unavailable See
Owner’s Manual” (Zelfkalibratie radar
Pre-Crash Safety-systeem niet be-
schikbaar, zie handleiding) wordt
weergegevenControleer of er materialen op de radarsensor of de
afdekking van de radarsensor zijn bevestigd en ver-
wijder deze zo nodig.
• Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is
gereden) en wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt
voldaan, verdwijnt de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
– Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt,
bijvoorbeeld doordat de auto in de zon of een zeer koude omgeving staat
– Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een
onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt
– Afhankelijk van de omstandigheden in de omgeving van de auto oordeelt de radar
mogelijk dat de omgeving niet goed kan worden herkend. In dat geval wordt
“Pre-Collision System Unavailable See Owner's Manual” (Pre-Crash Safety-systeem
niet beschikbaar, zie handleiding) weergegeven.
4.5 Gebruik van de ondersteunende systemen
169
4
Rijden

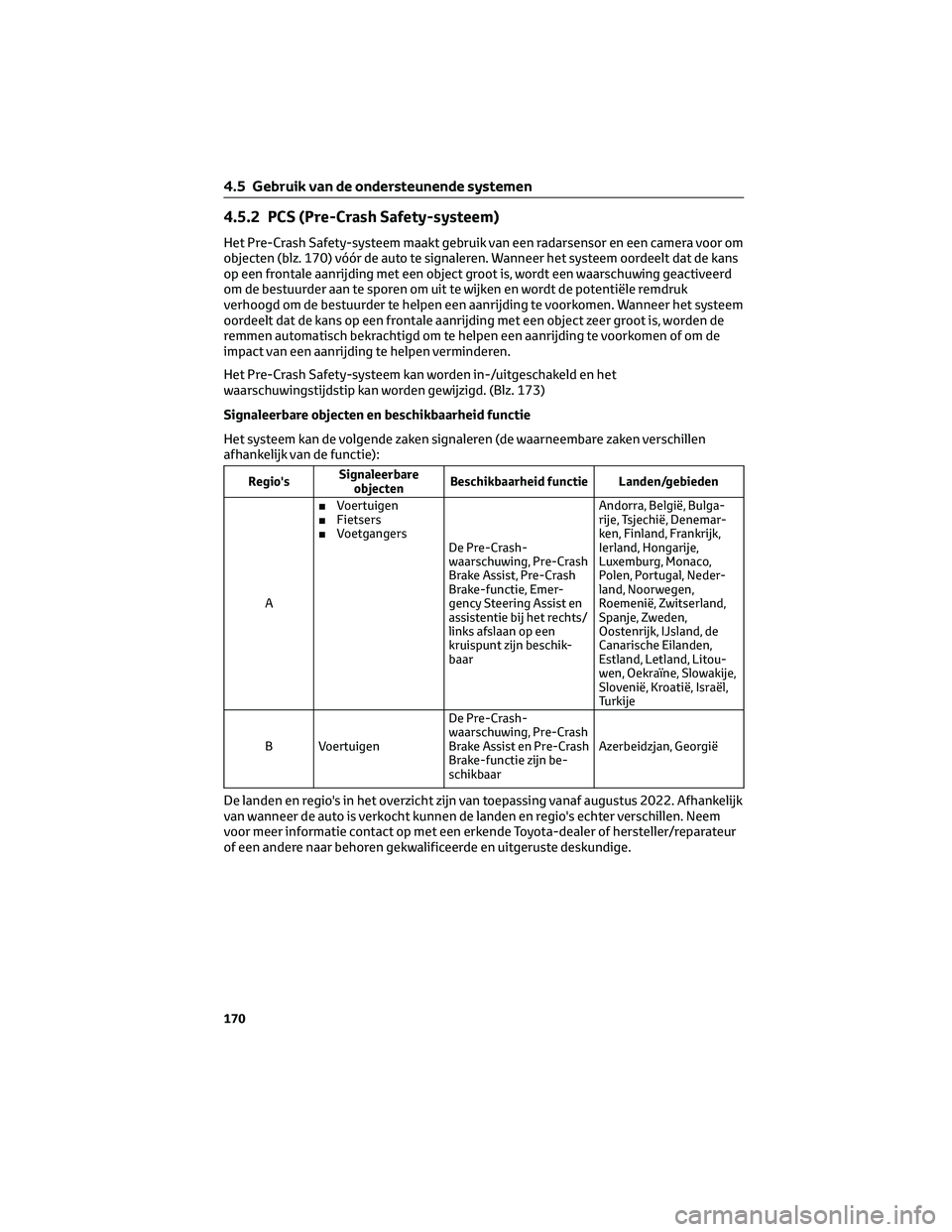

4.5.2 PCS (Pre-Crash Safety-systeem)
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en een camera voor om
objecten (blz. 170) vóór de auto te signaleren. Wanneer het systeem oordeelt dat de kans
op een frontale aanrijding met een object groot is, wordt een waarschuwing geactiveerd
om de bestuurder aan te sporen om uit te wijken en wordt de potentiële remdruk
verhoogd om de bestuurder te helpen een aanrijding te voorkomen. Wanneer het systeem
oordeelt dat de kans op een frontale aanrijding met een object zeer groot is, worden de
remmen automatisch bekrachtigd om te helpen een aanrijding te voorkomen of om de
impact van een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. (Blz. 173)
Signaleerbare objecten en beschikbaarheid functie
Het systeem kan de volgende zaken signaleren (de waarneembare zaken verschillen
afhankelijk van de functie):
Regio'sSignaleerbare
objectenBeschikbaarheid functie Landen/gebieden
A■Voertuigen
■Fietsers
■Voetgangers
De Pre-Crash-
waarschuwing, Pre-Crash
Brake Assist, Pre-Crash
Brake-functie, Emer-
gency Steering Assist en
assistentie bij het rechts/
links afslaan op een
kruispunt zijn beschik-
baarAndorra, België, Bulga-
rije, Tsjechië, Denemar-
ken, Finland, Frankrijk,
Ierland, Hongarije,
Luxemburg, Monaco,
Polen, Portugal, Neder-
land, Noorwegen,
Roemenië, Zwitserland,
Spanje, Zweden,
Oostenrijk, IJsland, de
Canarische Eilanden,
Estland, Letland, Litou-
wen, Oekraïne, Slowakije,
Slovenië, Kroatië, Israël,
Turkije
B VoertuigenDe Pre-Crash-
waarschuwing, Pre-Crash
Brake Assist en Pre-Crash
Brake-functie zijn be-
schikbaarAzerbeidzjan, Georgië
De landen en regio's in het overzicht zijn van toepassing vanaf augustus 2022. Afhankelijk
van wanneer de auto is verkocht kunnen de landen en regio's echter verschillen. Neem
voor meer informatie contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4.5 Gebruik van de ondersteunende systemen
170

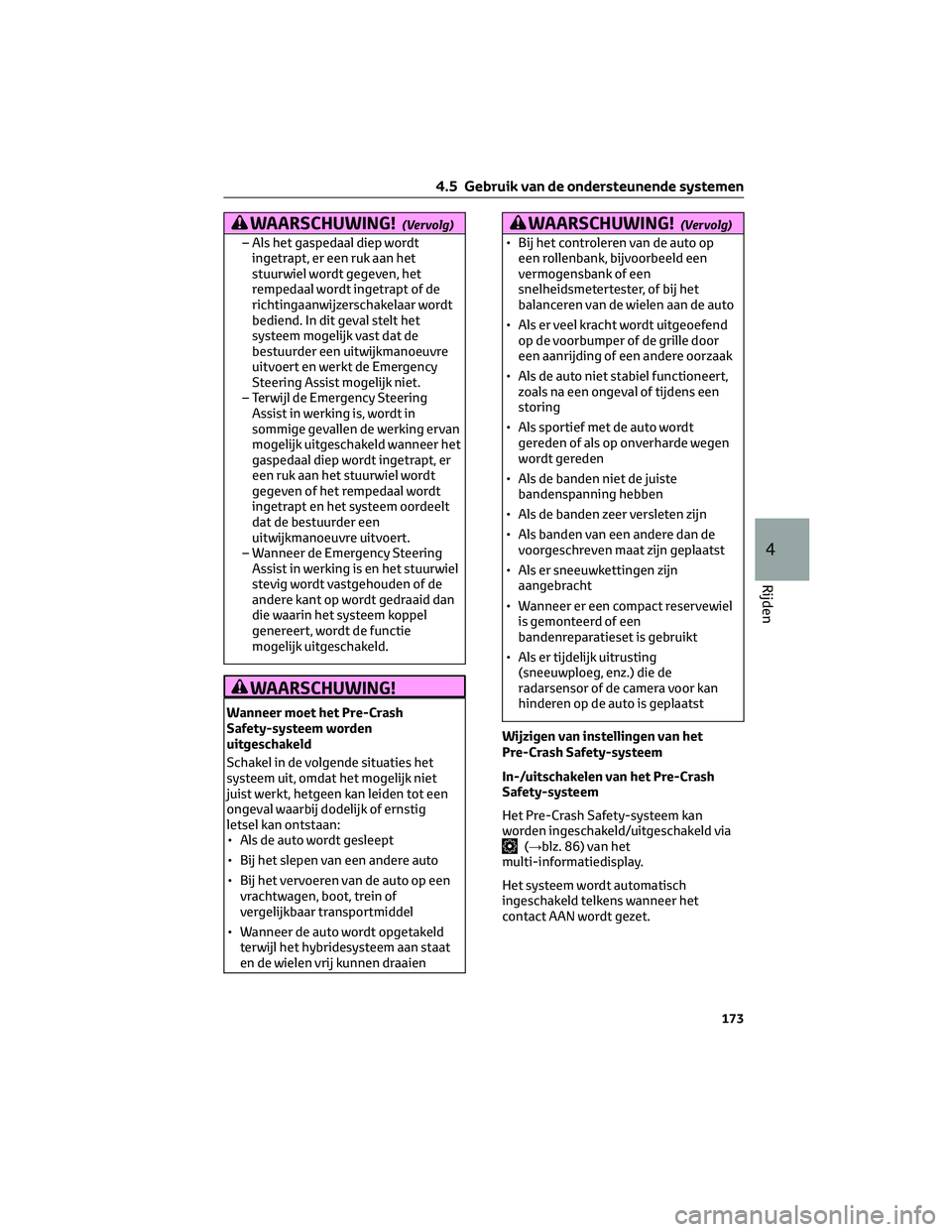

WAARSCHUWING!(Vervolg)
– Als het gaspedaal diep wordt
ingetrapt, er een ruk aan het
stuurwiel wordt gegeven, het
rempedaal wordt ingetrapt of de
richtingaanwijzerschakelaar wordt
bediend. In dit geval stelt het
systeem mogelijk vast dat de
bestuurder een uitwijkmanoeuvre
uitvoert en werkt de Emergency
Steering Assist mogelijk niet.
– Terwijl de Emergency Steering
Assist in werking is, wordt in
sommige gevallen de werking ervan
mogelijk uitgeschakeld wanneer het
gaspedaal diep wordt ingetrapt, er
een ruk aan het stuurwiel wordt
gegeven of het rempedaal wordt
ingetrapt en het systeem oordeelt
dat de bestuurder een
uitwijkmanoeuvre uitvoert.
– Wanneer de Emergency Steering
Assist in werking is en het stuurwiel
stevig wordt vastgehouden of de
andere kant op wordt gedraaid dan
die waarin het systeem koppel
genereert, wordt de functie
mogelijk uitgeschakeld.
WAARSCHUWING!
Wanneer moet het Pre-Crash
Safety-systeem worden
uitgeschakeld
Schakel in de volgende situaties het
systeem uit, omdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een
ongeval waarbij dodelijk of ernstig
letsel kan ontstaan:
• Als de auto wordt gesleept
• Bij het slepen van een andere auto
• Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of
vergelijkbaar transportmiddel
• Wanneer de auto wordt opgetakeld
terwijl het hybridesysteem aan staat
en de wielen vrij kunnen draaien
WAARSCHUWING!(Vervolg)
• Bij het controleren van de auto op
een rollenbank, bijvoorbeeld een
vermogensbank of een
snelheidsmetertester, of bij het
balanceren van de wielen aan de auto
• Als er veel kracht wordt uitgeoefend
op de voorbumper of de grille door
een aanrijding of een andere oorzaak
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Als banden van een andere dan de
voorgeschreven maat zijn geplaatst
• Als er sneeuwkettingen zijn
aangebracht
• Wanneer er een compact reservewiel
is gemonteerd of een
bandenreparatieset is gebruikt
• Als er tijdelijk uitrusting
(sneeuwploeg, enz.) die de
radarsensor of de camera voor kan
hinderen op de auto is geplaatst
Wijzigen van instellingen van het
Pre-Crash Safety-systeem
In-/uitschakelen van het Pre-Crash
Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→blz. 86) van het
multi-informatiedisplay.
Het systeem wordt automatisch
ingeschakeld telkens wanneer het
contact AAN wordt gezet.
4.5 Gebruik van de ondersteunende systemen
173
4
Rijden

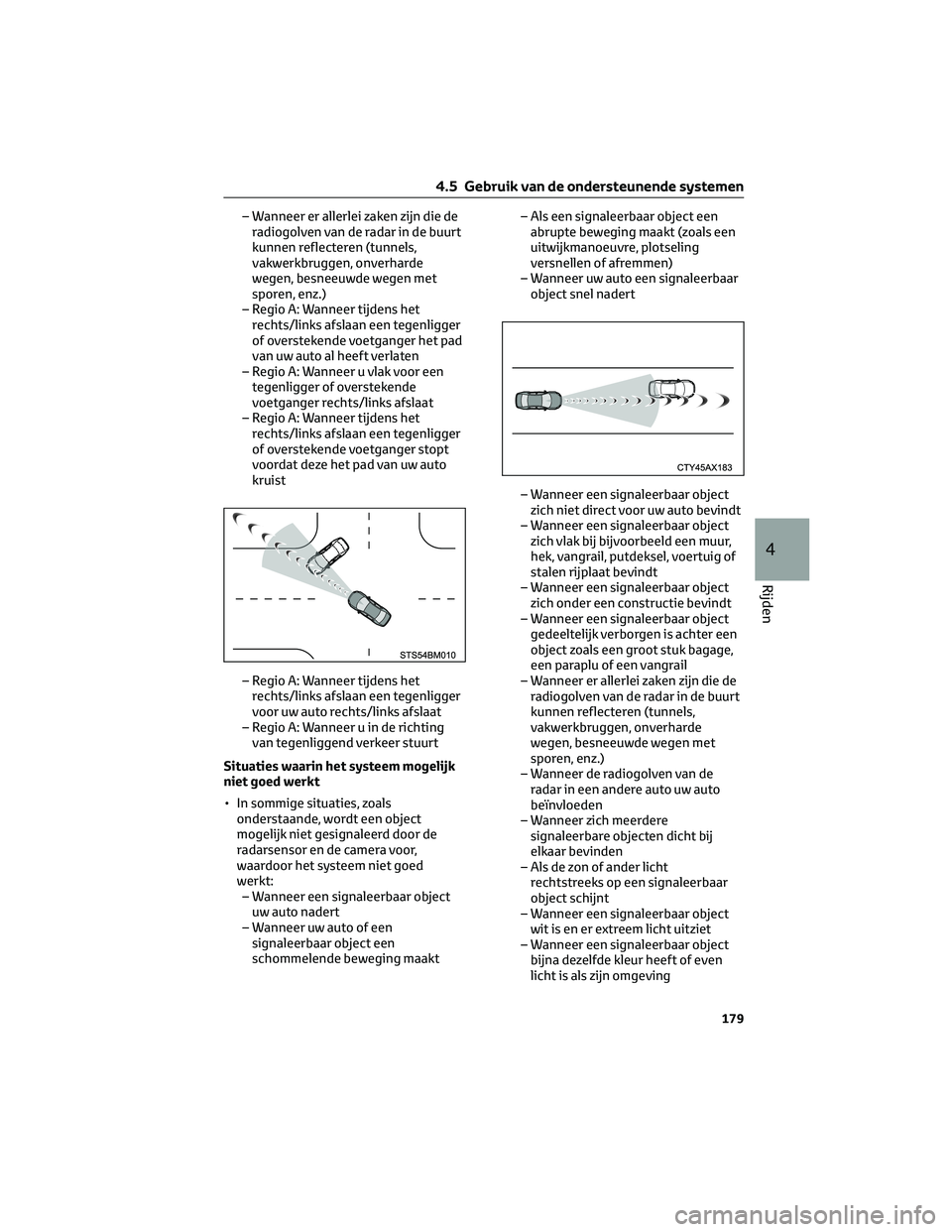

– Wanneer er allerlei zaken zijn die de
radiogolven van de radar in de buurt
kunnen reflecteren (tunnels,
vakwerkbruggen, onverharde
wegen, besneeuwde wegen met
sporen, enz.)
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
of overstekende voetganger het pad
van uw auto al heeft verlaten
– Regio A: Wanneer u vlak voor een
tegenligger of overstekende
voetganger rechts/links afslaat
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
of overstekende voetganger stopt
voordat deze het pad van uw auto
kruist
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
voor uw auto rechts/links afslaat
– Regio A: Wanneer u in de richting
van tegenliggend verkeer stuurt
Situaties waarin het systeem mogelijk
niet goed werkt
• In sommige situaties, zoals
onderstaande, wordt een object
mogelijk niet gesignaleerd door de
radarsensor en de camera voor,
waardoor het systeem niet goed
werkt:
– Wanneer een signaleerbaar object
uw auto nadert
– Wanneer uw auto of een
signaleerbaar object een
schommelende beweging maakt– Als een signaleerbaar object een
abrupte beweging maakt (zoals een
uitwijkmanoeuvre, plotseling
versnellen of afremmen)
– Wanneer uw auto een signaleerbaar
object snel nadert
– Wanneer een signaleerbaar object
zich niet direct voor uw auto bevindt
– Wanneer een signaleerbaar object
zich vlak bij bijvoorbeeld een muur,
hek, vangrail, putdeksel, voertuig of
stalen rijplaat bevindt
– Wanneer een signaleerbaar object
zich onder een constructie bevindt
– Wanneer een signaleerbaar object
gedeeltelijk verborgen is achter een
object zoals een groot stuk bagage,
een paraplu of een vangrail
– Wanneer er allerlei zaken zijn die de
radiogolven van de radar in de buurt
kunnen reflecteren (tunnels,
vakwerkbruggen, onverharde
wegen, besneeuwde wegen met
sporen, enz.)
– Wanneer de radiogolven van de
radar in een andere auto uw auto
beïnvloeden
– Wanneer zich meerdere
signaleerbare objecten dicht bij
elkaar bevinden
– Als de zon of ander licht
rechtstreeks op een signaleerbaar
object schijnt
– Wanneer een signaleerbaar object
wit is en er extreem licht uitziet
– Wanneer een signaleerbaar object
bijna dezelfde kleur heeft of even
licht is als zijn omgeving
4.5 Gebruik van de ondersteunende systemen
179
4
Rijden

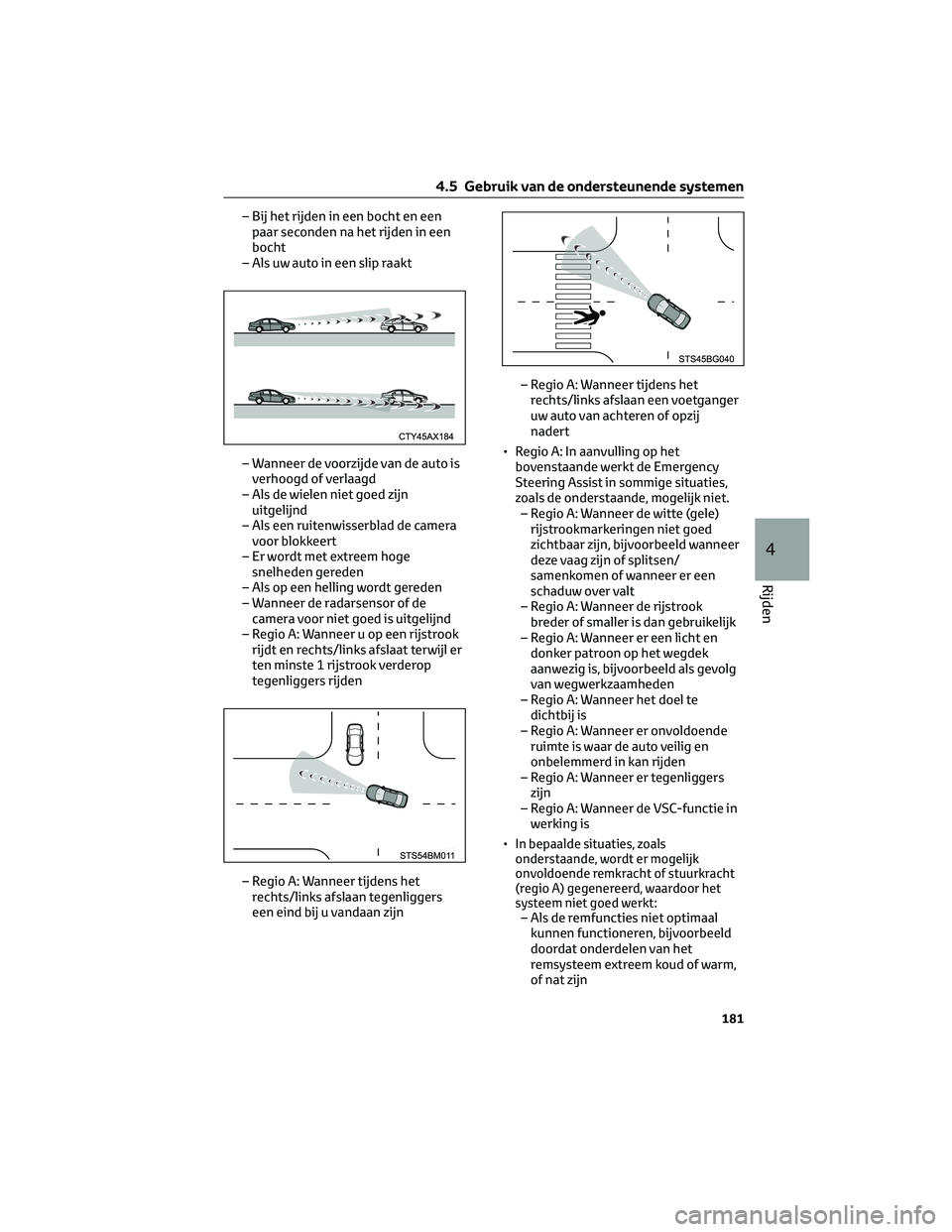

– Bij het rijden in een bocht en een
paar seconden na het rijden in een
bocht
– Als uw auto in een slip raakt
– Wanneer de voorzijde van de auto is
verhoogd of verlaagd
– Als de wielen niet goed zijn
uitgelijnd
– Als een ruitenwisserblad de camera
voor blokkeert
– Er wordt met extreem hoge
snelheden gereden
– Als op een helling wordt gereden
– Wanneer de radarsensor of de
camera voor niet goed is uitgelijnd
– Regio A: Wanneer u op een rijstrook
rijdt en rechts/links afslaat terwijl er
ten minste 1 rijstrook verderop
tegenliggers rijden
– Regio A: Wanneer tijdens het
rechts/links afslaan tegenliggers
een eind bij u vandaan zijn– Regio A: Wanneer tijdens het
rechts/links afslaan een voetganger
uw auto van achteren of opzij
nadert
• Regio A: In aanvulling op het
bovenstaande werkt de Emergency
Steering Assist in sommige situaties,
zoals de onderstaande, mogelijk niet.
– Regio A: Wanneer de witte (gele)
rijstrookmarkeringen niet goed
zichtbaar zijn, bijvoorbeeld wanneer
deze vaag zijn of splitsen/
samenkomen of wanneer er een
schaduw over valt
– Regio A: Wanneer de rijstrook
breder of smaller is dan gebruikelijk
– Regio A: Wanneer er een licht en
donker patroon op het wegdek
aanwezig is, bijvoorbeeld als gevolg
van wegwerkzaamheden
– Regio A: Wanneer het doel te
dichtbij is
– Regio A: Wanneer er onvoldoende
ruimte is waar de auto veilig en
onbelemmerd in kan rijden
– Regio A: Wanneer er tegenliggers
zijn
– Regio A: Wanneer de VSC-functie in
werking is
•
In bepaalde situaties, zoals
onderstaande, wordt er mogelijk
onvoldoende remkracht of stuurkracht
(regio A) gegenereerd, waardoor het
systeem niet goed werkt:
– Als de remfuncties niet optimaal
kunnen functioneren, bijvoorbeeld
doordat onderdelen van het
remsysteem extreem koud of warm,
of nat zijn
4.5 Gebruik van de ondersteunende systemen
181
4
Rijden

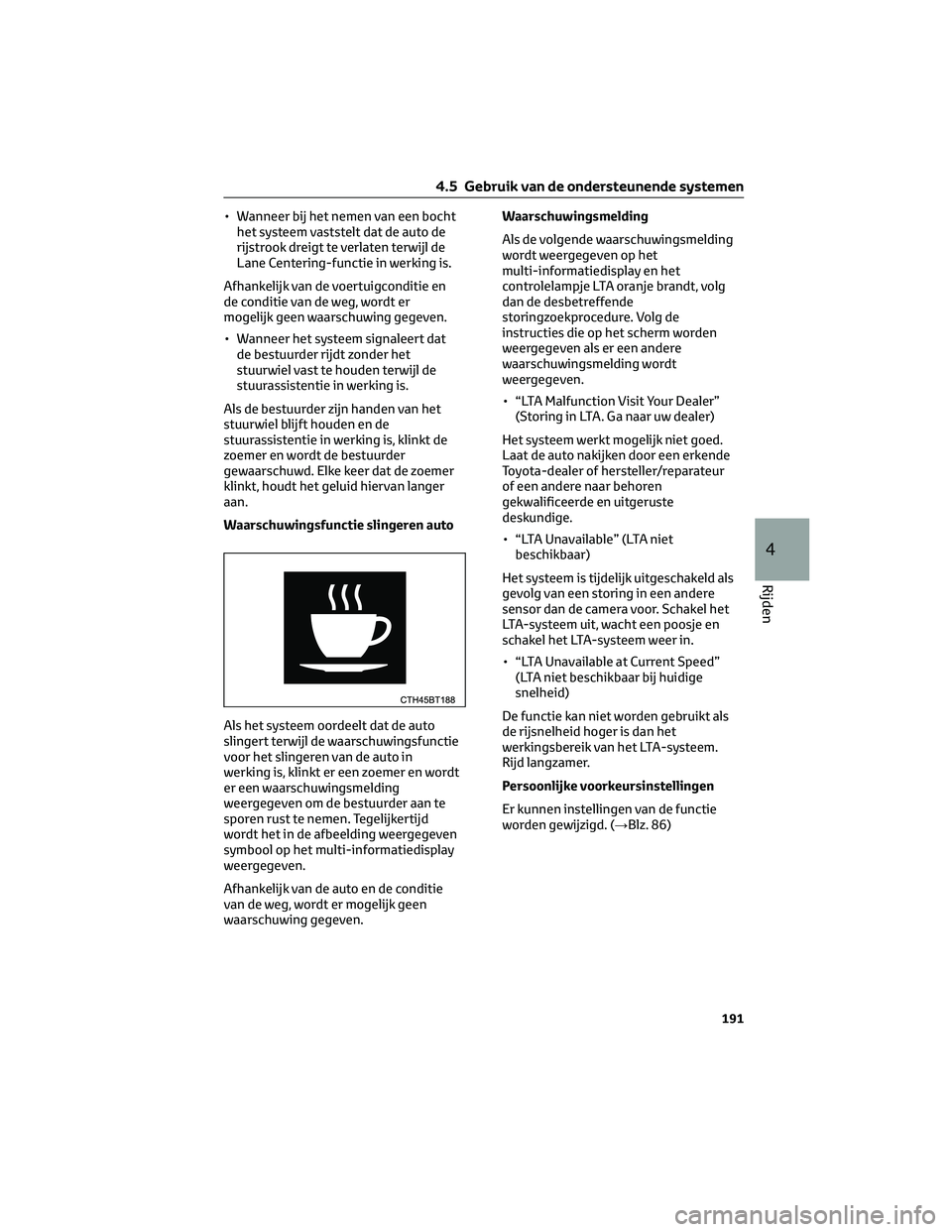

• Wanneer bij het nemen van een bocht
het systeem vaststelt dat de auto de
rijstrook dreigt te verlaten terwijl de
Lane Centering-functie in werking is.
Afhankelijk van de voertuigconditie en
de conditie van de weg, wordt er
mogelijk geen waarschuwing gegeven.
• Wanneer het systeem signaleert dat
de bestuurder rijdt zonder het
stuurwiel vast te houden terwijl de
stuurassistentie in werking is.
Als de bestuurder zijn handen van het
stuurwiel blijft houden en de
stuurassistentie in werking is, klinkt de
zoemer en wordt de bestuurder
gewaarschuwd. Elke keer dat de zoemer
klinkt, houdt het geluid hiervan langer
aan.
Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto
slingert terwijl de waarschuwingsfunctie
voor het slingeren van de auto in
werking is, klinkt er een zoemer en wordt
er een waarschuwingsmelding
weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd
wordt het in de afbeelding weergegeven
symbool op het multi-informatiedisplay
weergegeven.
Afhankelijk van de auto en de conditie
van de weg, wordt er mogelijk geen
waarschuwing gegeven.Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay en het
controlelampje LTA oranje brandt, volg
dan de desbetreffende
storingzoekprocedure. Volg de
instructies die op het scherm worden
weergegeven als er een andere
waarschuwingsmelding wordt
weergegeven.
• “LTA Malfunction Visit Your Dealer”
(Storing in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• “LTA Unavailable” (LTA niet
beschikbaar)
Het systeem is tijdelijk uitgeschakeld als
gevolg van een storing in een andere
sensor dan de camera voor. Schakel het
LTA-systeem uit, wacht een poosje en
schakel het LTA-systeem weer in.
• “LTA Unavailable at Current Speed”
(LTA niet beschikbaar bij huidige
snelheid)
De functie kan niet worden gebruikt als
de rijsnelheid hoger is dan het
werkingsbereik van het LTA-systeem.
Rijd langzamer.
Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie
worden gewijzigd. (→Blz. 86)
4.5 Gebruik van de ondersteunende systemen
191
4
Rijden

Verkeersborden Type Verkeersborden Type
Afrit rechts*3Afrit links*3
Tijd
*1: Gelijktijdig met snelheidslimiet weergegeven.
*2: Inhoud niet herkend.
*3: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden bediend, wordt het
teken niet weergegeven.
Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
• Als het RSA-systeem een
verkeersbord voor verboden in te
rijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert het
verkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
• Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een
inhaalverbod wordt weergegeven op
het multi-informatiedisplay, gaat het
verkeersbord knipperen en klinkt er
een zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.Instellen
→Blz. 86
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
• Onder barre weersomstandigheden,
bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
• Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
4.5 Gebruik van de ondersteunende systemen
195
4
Rijden

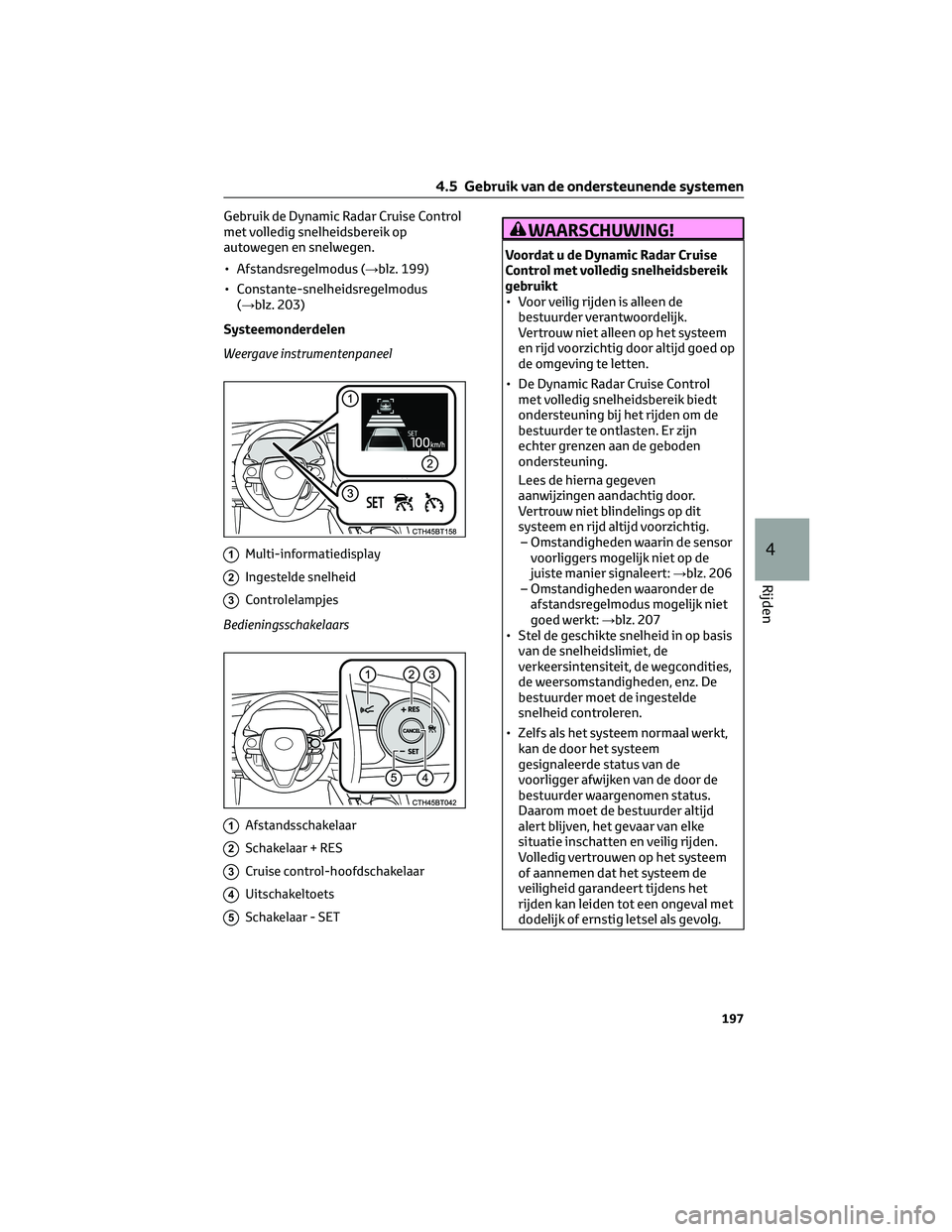

Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik op
autowegen en snelwegen.
• Afstandsregelmodus (→blz. 199)
• Constante-snelheidsregelmodus
(→blz. 203)
Systeemonderdelen
Weergave instrumentenpaneel
1Multi-informatiedisplay
2Ingestelde snelheid
3Controlelampjes
Bedieningsschakelaars
1Afstandsschakelaar
2Schakelaar + RES
3Cruise control-hoofdschakelaar
4Uitschakeltoets
5Schakelaar - SET
WAARSCHUWING!
Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
• Voor veilig rijden is alleen de
bestuurder verantwoordelijk.
Vertrouw niet alleen op het systeem
en rijd voorzichtig door altijd goed op
de omgeving te letten.
• De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden
ondersteuning.
Lees de hierna gegeven
aanwijzingen aandachtig door.
Vertrouw niet blindelings op dit
systeem en rijd altijd voorzichtig.
– Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert:→blz. 206
– Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt:→blz. 207
• Stel de geschikte snelheid in op basis
van de snelheidslimiet, de
verkeersintensiteit, de wegcondities,
de weersomstandigheden, enz. De
bestuurder moet de ingestelde
snelheid controleren.
• Zelfs als het systeem normaal werkt,
kan de door het systeem
gesignaleerde status van de
voorligger afwijken van de door de
bestuurder waargenomen status.
Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke
situatie inschatten en veilig rijden.
Volledig vertrouwen op het systeem
of aannemen dat het systeem de
veiligheid garandeert tijdens het
rijden kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
4.5 Gebruik van de ondersteunende systemen
197
4
Rijden

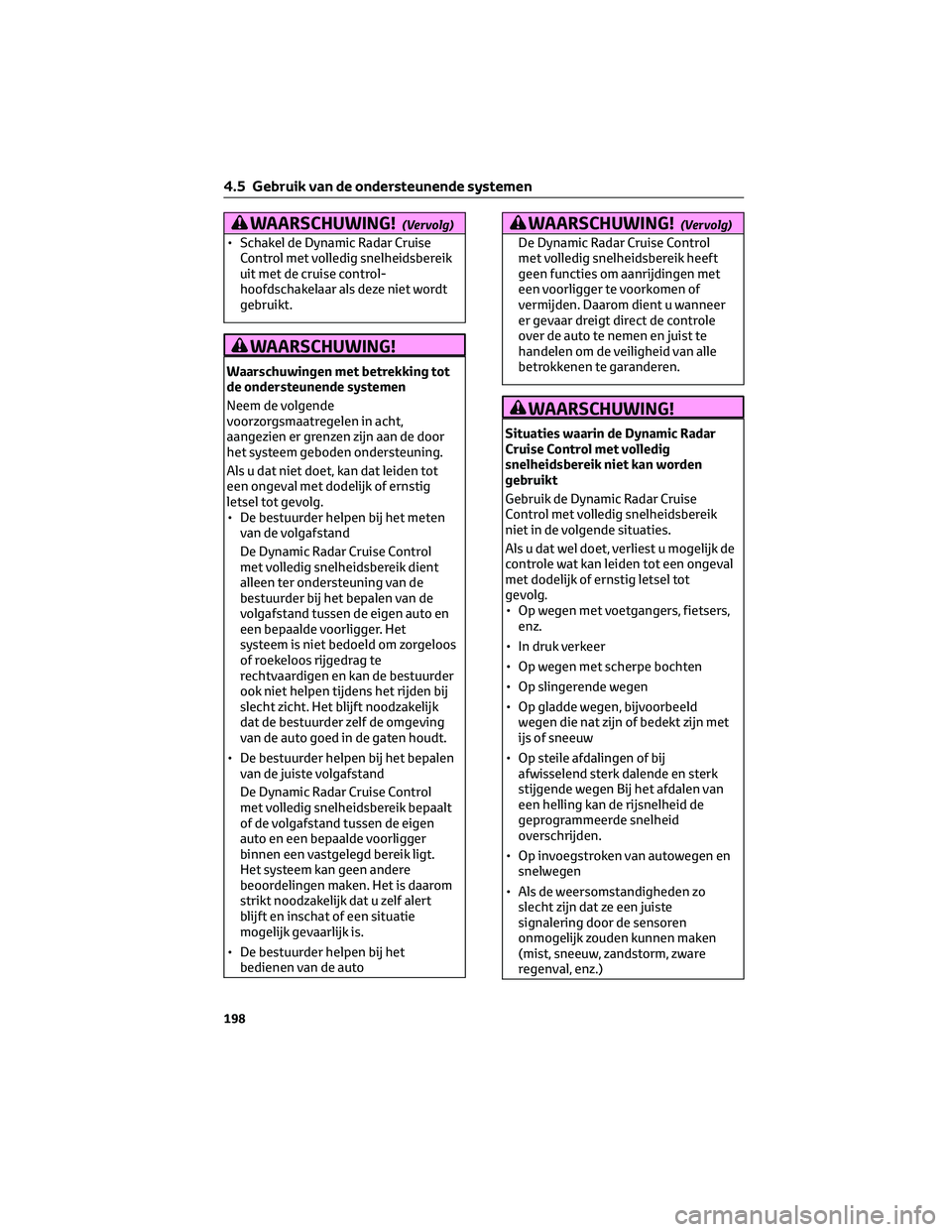

WAARSCHUWING!(Vervolg)
• Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de cruise control-
hoofdschakelaar als deze niet wordt
gebruikt.
WAARSCHUWING!
Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende
voorzorgsmaatregelen in acht,
aangezien er grenzen zijn aan de door
het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik dient
alleen ter ondersteuning van de
bestuurder bij het bepalen van de
volgafstand tussen de eigen auto en
een bepaalde voorligger. Het
systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder
ook niet helpen tijdens het rijden bij
slecht zicht. Het blijft noodzakelijk
dat de bestuurder zelf de omgeving
van de auto goed in de gaten houdt.
• De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik bepaalt
of de volgafstand tussen de eigen
auto en een bepaalde voorligger
binnen een vastgelegd bereik ligt.
Het systeem kan geen andere
beoordelingen maken. Het is daarom
strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie
mogelijk gevaarlijk is.
• De bestuurder helpen bij het
bedienen van de auto
WAARSCHUWING!(Vervolg)
De Dynamic Radar Cruise Control
met volledig snelheidsbereik heeft
geen functies om aanrijdingen met
een voorligger te voorkomen of
vermijden. Daarom dient u wanneer
er gevaar dreigt direct de controle
over de auto te nemen en juist te
handelen om de veiligheid van alle
betrokkenen te garanderen.
WAARSCHUWING!
Situaties waarin de Dynamic Radar
Cruise Control met volledig
snelheidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik
niet in de volgende situaties.
Als u dat wel doet, verliest u mogelijk de
controle wat kan leiden tot een ongeval
met dodelijk of ernstig letsel tot
gevolg.
• Op wegen met voetgangers, fietsers,
enz.
• In druk verkeer
• Op wegen met scherpe bochten
• Op slingerende wegen
• Op gladde wegen, bijvoorbeeld
wegen die nat zijn of bedekt zijn met
ijs of sneeuw
• Op steile afdalingen of bij
afwisselend sterk dalende en sterk
stijgende wegen Bij het afdalen van
een helling kan de rijsnelheid de
geprogrammeerde snelheid
overschrijden.
• Op invoegstroken van autowegen en
snelwegen
• Als de weersomstandigheden zo
slecht zijn dat ze een juiste
signalering door de sensoren
onmogelijk zouden kunnen maken
(mist, sneeuw, zandstorm, zware
regenval, enz.)
4.5 Gebruik van de ondersteunende systemen
198

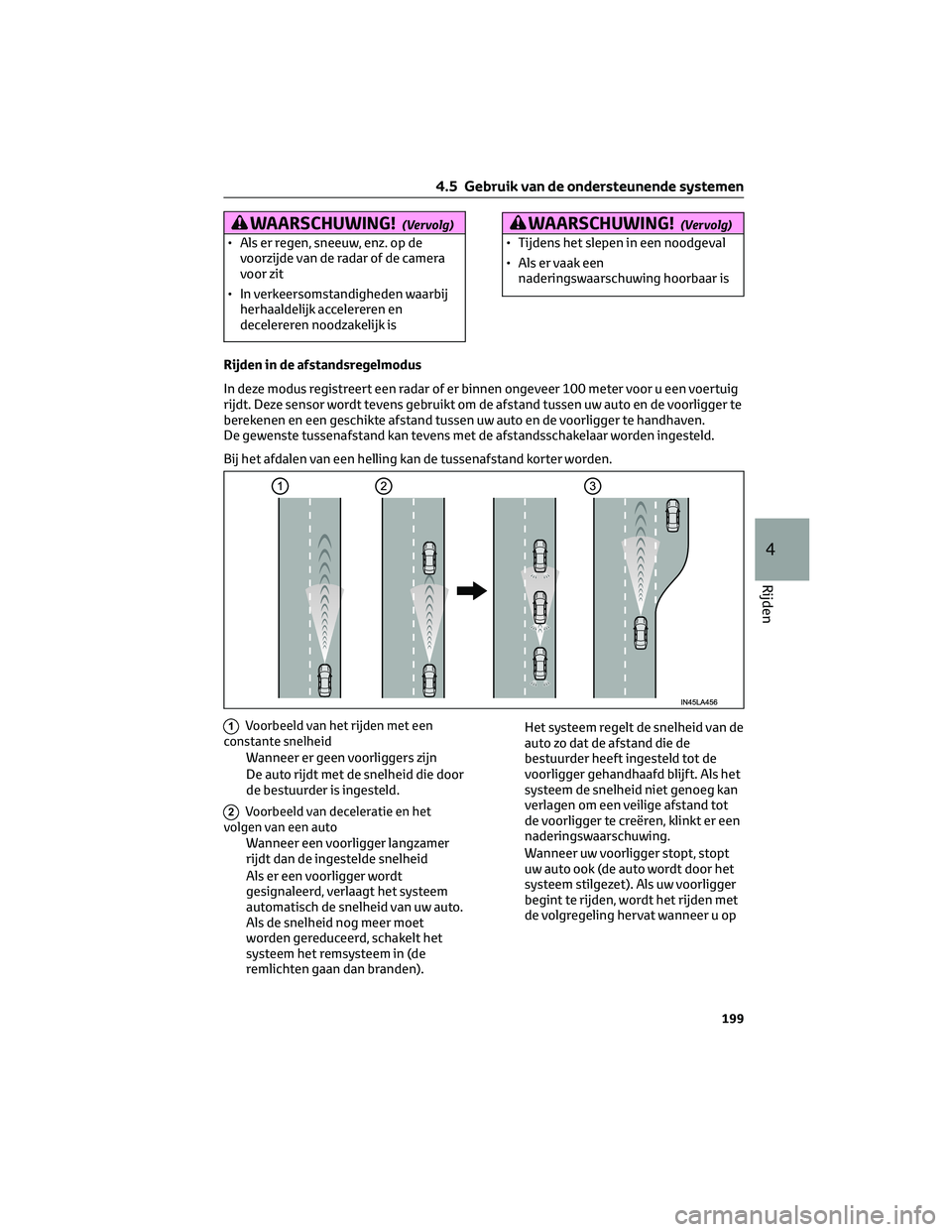

WAARSCHUWING!(Vervolg)
• Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
• In verkeersomstandigheden waarbij
herhaaldelijk accelereren en
decelereren noodzakelijk is
WAARSCHUWING!(Vervolg)
• Tijdens het slepen in een noodgeval
• Als er vaak een
naderingswaarschuwing hoorbaar is
Rijden in de afstandsregelmodus
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een voertuig
rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en de voorligger te
berekenen en een geschikte afstand tussen uw auto en de voorligger te handhaven.
De gewenste tussenafstand kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
1Voorbeeld van het rijden met een
constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door
de bestuurder is ingesteld.
2Voorbeeld van deceleratie en het
volgen van een auto
Wanneer een voorligger langzamer
rijdt dan de ingestelde snelheid
Als er een voorligger wordt
gesignaleerd, verlaagt het systeem
automatisch de snelheid van uw auto.
Als de snelheid nog meer moet
worden gereduceerd, schakelt het
systeem het remsysteem in (de
remlichten gaan dan branden).Het systeem regelt de snelheid van de
auto zo dat de afstand die de
bestuurder heeft ingesteld tot de
voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan
verlagen om een veilige afstand tot
de voorligger te creëren, klinkt er een
naderingswaarschuwing.
Wanneer uw voorligger stopt, stopt
uw auto ook (de auto wordt door het
systeem stilgezet). Als uw voorligger
begint te rijden, wordt het rijden met
de volgregeling hervat wanneer u op
4.5 Gebruik van de ondersteunende systemen
199
4
Rijden
