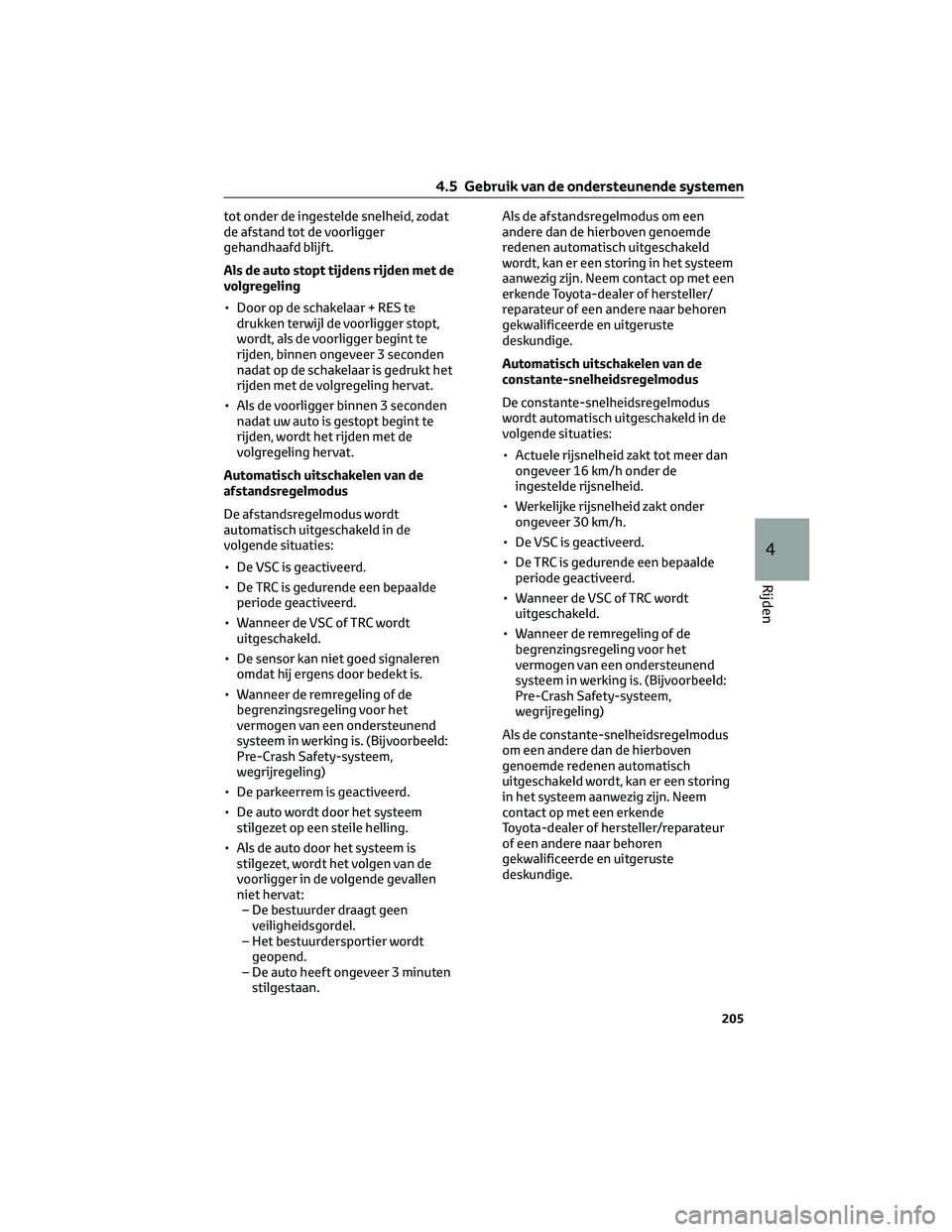

tot onder de ingestelde snelheid, zodat
de afstand tot de voorligger
gehandhaafd blijft.
Als de auto stopt tijdens rijden met de
volgregeling
• Door op de schakelaar + RES te
drukken terwijl de voorligger stopt,
wordt, als de voorligger begint te
rijden, binnen ongeveer 3 seconden
nadat op de schakelaar is gedrukt het
rijden met de volgregeling hervat.
• Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te
rijden, wordt het rijden met de
volgregeling hervat.
Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt
automatisch uitgeschakeld in de
volgende situaties:
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
• Wanneer de remregeling of de
begrenzingsregeling voor het
vermogen van een ondersteunend
systeem in werking is. (Bijvoorbeeld:
Pre-Crash Safety-systeem,
wegrijregeling)
• De parkeerrem is geactiveerd.
• De auto wordt door het systeem
stilgezet op een steile helling.
• Als de auto door het systeem is
stilgezet, wordt het volgen van de
voorligger in de volgende gevallen
niet hervat:
– De bestuurder draagt geen
veiligheidsgordel.
– Het bestuurdersportier wordt
geopend.
– De auto heeft ongeveer 3 minuten
stilgestaan.Als de afstandsregelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
• Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de
ingestelde rijsnelheid.
• Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• Wanneer de remregeling of de
begrenzingsregeling voor het
vermogen van een ondersteunend
systeem in werking is. (Bijvoorbeeld:
Pre-Crash Safety-systeem,
wegrijregeling)
Als de constante-snelheidsregelmodus
om een andere dan de hierboven
genoemde redenen automatisch
uitgeschakeld wordt, kan er een storing
in het systeem aanwezig zijn. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
4.5 Gebruik van de ondersteunende systemen
205
4
Rijden

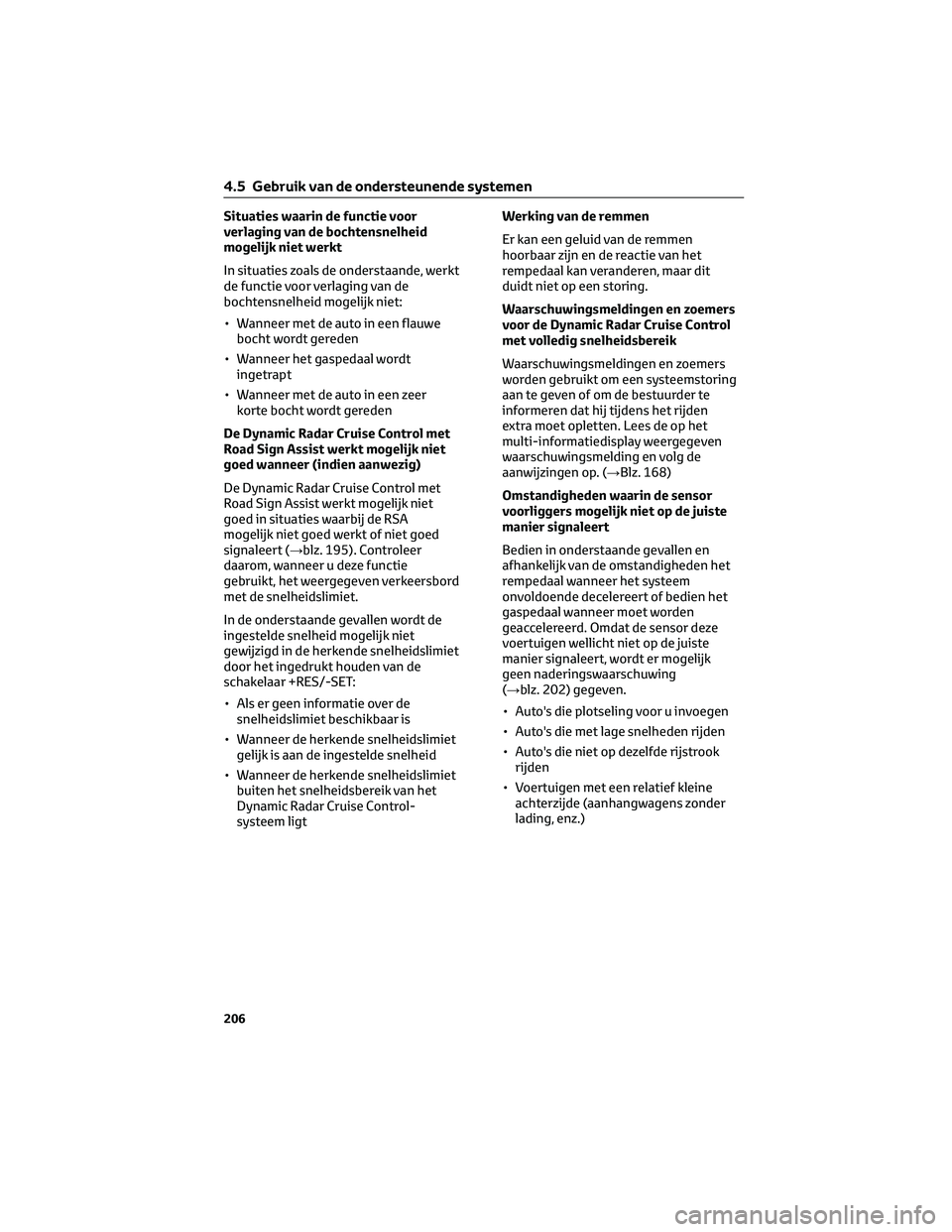

Situaties waarin de functie voor
verlaging van de bochtensnelheid
mogelijk niet werkt
In situaties zoals de onderstaande, werkt
de functie voor verlaging van de
bochtensnelheid mogelijk niet:
• Wanneer met de auto in een flauwe
bocht wordt gereden
• Wanneer het gaspedaal wordt
ingetrapt
• Wanneer met de auto in een zeer
korte bocht wordt gereden
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed wanneer (indien aanwezig)
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA
mogelijk niet goed werkt of niet goed
signaleert (→blz. 195). Controleer
daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord
met de snelheidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet
gewijzigd in de herkende snelheidslimiet
door het ingedrukt houden van de
schakelaar +RES/-SET:
• Als er geen informatie over de
snelheidslimiet beschikbaar is
• Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
• Wanneer de herkende snelheidslimiet
buiten het snelheidsbereik van het
Dynamic Radar Cruise Control-
systeem ligtWerking van de remmen
Er kan een geluid van de remmen
hoorbaar zijn en de reactie van het
rempedaal kan veranderen, maar dit
duidt niet op een storing.
Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden
extra moet opletten. Lees de op het
multi-informatiedisplay weergegeven
waarschuwingsmelding en volg de
aanwijzingen op. (→Blz. 168)
Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem
onvoldoende decelereert of bedien het
gaspedaal wanneer moet worden
geaccelereerd. Omdat de sensor deze
voertuigen wellicht niet op de juiste
manier signaleert, wordt er mogelijk
geen naderingswaarschuwing
(→blz. 202) gegeven.
• Auto's die plotseling voor u invoegen
• Auto's die met lage snelheden rijden
• Auto's die niet op dezelfde rijstrook
rijden
• Voertuigen met een relatief kleine
achterzijde (aanhangwagens zonder
lading, enz.)
4.5 Gebruik van de ondersteunende systemen
206

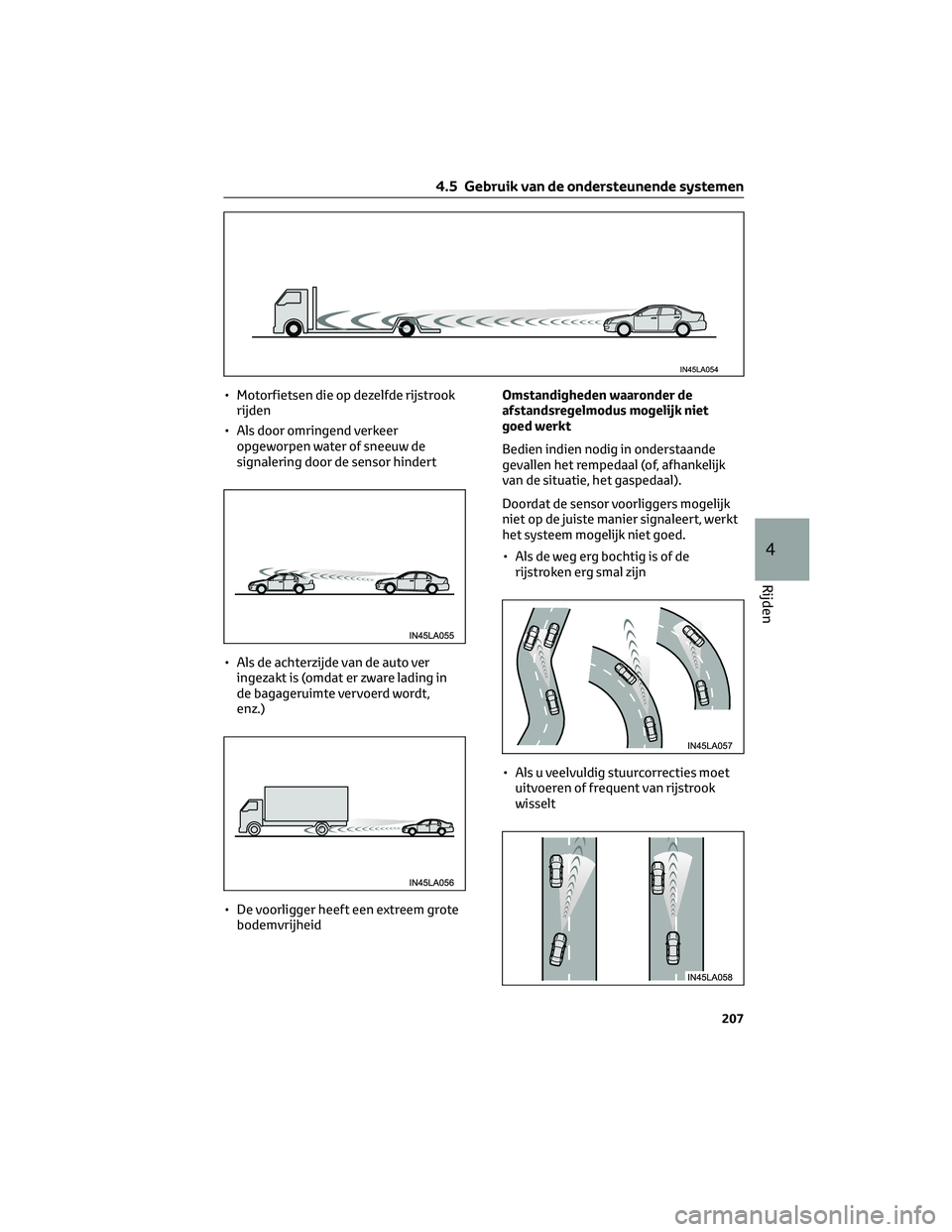

• Motorfietsen die op dezelfde rijstrook
rijden
• Als door omringend verkeer
opgeworpen water of sneeuw de
signalering door de sensor hindert
• Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)
• De voorligger heeft een extreem grote
bodemvrijheidOmstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
• Als de weg erg bochtig is of de
rijstroken erg smal zijn
• Als u veelvuldig stuurcorrecties moet
uitvoeren of frequent van rijstrook
wisselt
4.5 Gebruik van de ondersteunende systemen
207
4
Rijden

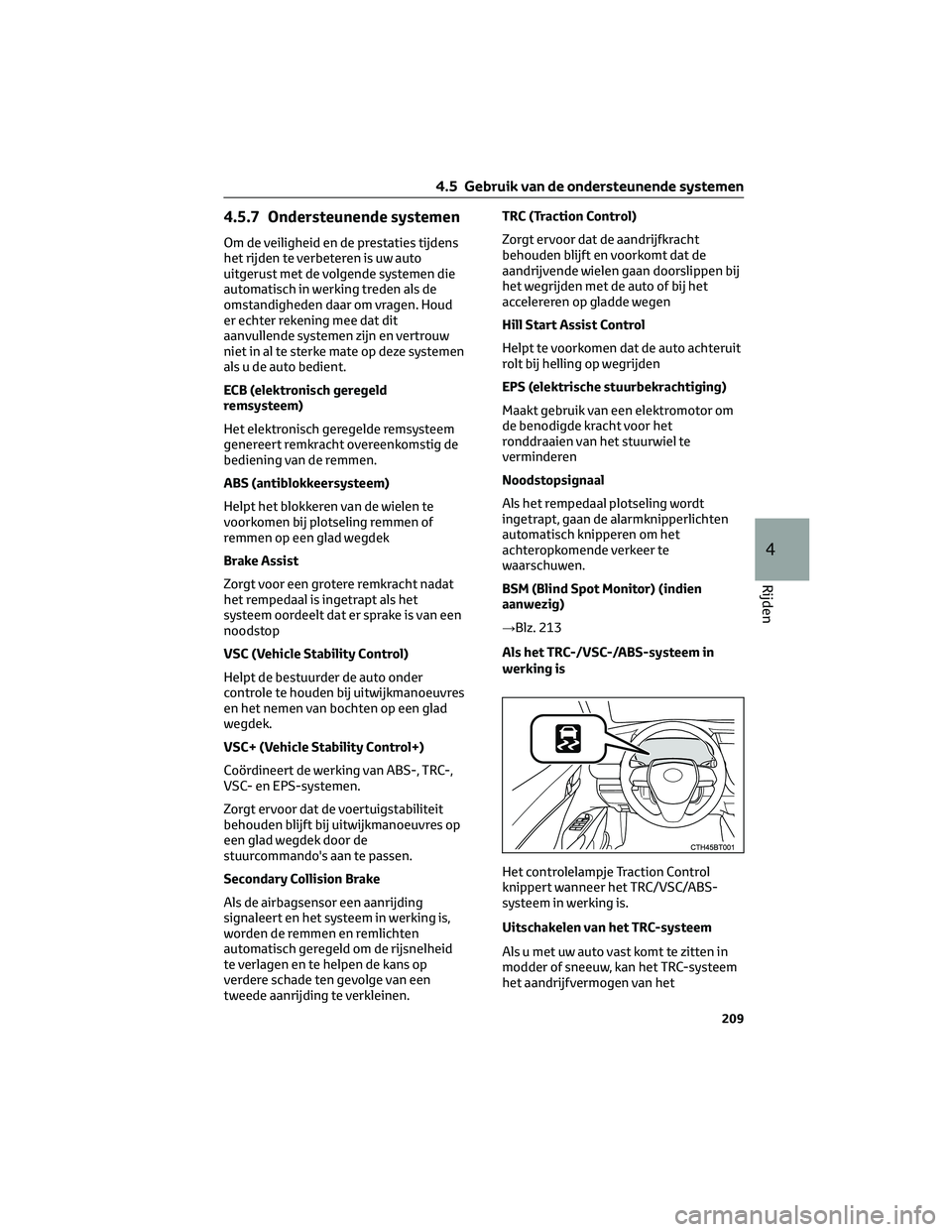

4.5.7 Ondersteunende systemen
Om de veiligheid en de prestaties tijdens
het rijden te verbeteren is uw auto
uitgerust met de volgende systemen die
automatisch in werking treden als de
omstandigheden daar om vragen. Houd
er echter rekening mee dat dit
aanvullende systemen zijn en vertrouw
niet in al te sterke mate op deze systemen
als u de auto bedient.
ECB (elektronisch geregeld
remsysteem)
Het elektronisch geregelde remsysteem
genereert remkracht overeenkomstig de
bediening van de remmen.
ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
Brake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het
systeem oordeelt dat er sprake is van een
noodstop
VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder
controle te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-, TRC-,
VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres op
een glad wegdek door de
stuurcommando's aan te passen.
Secondary Collision Brake
Als de airbagsensor een aanrijding
signaleert en het systeem in werking is,
worden de remmen en remlichten
automatisch geregeld om de rijsnelheid
te verlagen en te helpen de kans op
verdere schade ten gevolge van een
tweede aanrijding te verkleinen.TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de
aandrijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit
rolt bij helling op wegrijden
EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het
ronddraaien van het stuurwiel te
verminderen
Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het
achteropkomende verkeer te
waarschuwen.
BSM (Blind Spot Monitor) (indien
aanwezig)
→Blz. 213
Als het TRC-/VSC-/ABS-systeem in
werking is
Het controlelampje Traction Control
knippert wanneer het TRC/VSC/ABS-
systeem in werking is.
Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van het
4.5 Gebruik van de ondersteunende systemen
209
4
Rijden

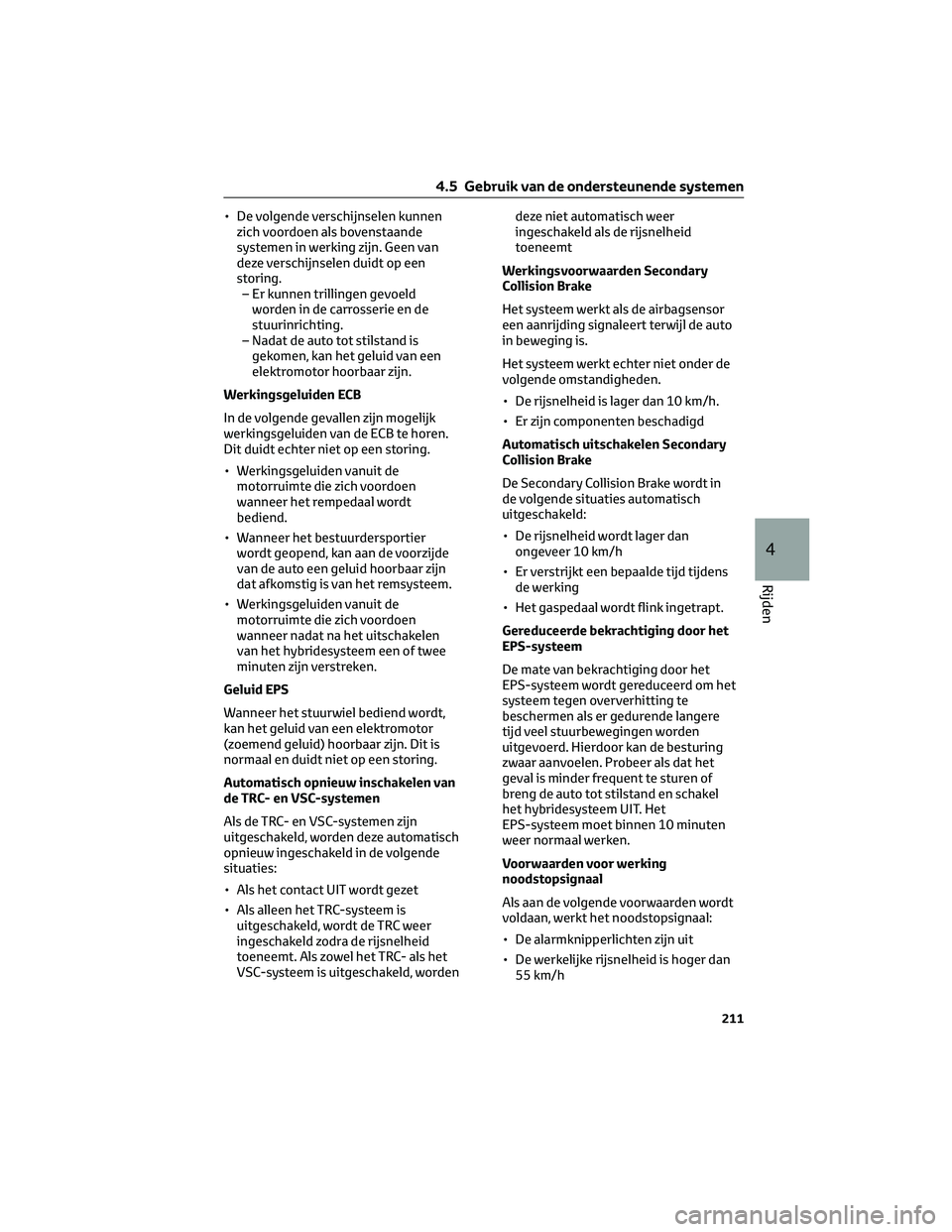

• De volgende verschijnselen kunnen
zich voordoen als bovenstaande
systemen in werking zijn. Geen van
deze verschijnselen duidt op een
storing.
– Er kunnen trillingen gevoeld
worden in de carrosserie en de
stuurinrichting.
– Nadat de auto tot stilstand is
gekomen, kan het geluid van een
elektromotor hoorbaar zijn.
Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk
werkingsgeluiden van de ECB te horen.
Dit duidt echter niet op een storing.
• Werkingsgeluiden vanuit de
motorruimte die zich voordoen
wanneer het rempedaal wordt
bediend.
• Wanneer het bestuurdersportier
wordt geopend, kan aan de voorzijde
van de auto een geluid hoorbaar zijn
dat afkomstig is van het remsysteem.
• Werkingsgeluiden vanuit de
motorruimte die zich voordoen
wanneer nadat na het uitschakelen
van het hybridesysteem een of twee
minuten zijn verstreken.
Geluid EPS
Wanneer het stuurwiel bediend wordt,
kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. Dit is
normaal en duidt niet op een storing.
Automatisch opnieuw inschakelen van
de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn
uitgeschakeld, worden deze automatisch
opnieuw ingeschakeld in de volgende
situaties:
• Als het contact UIT wordt gezet
• Als alleen het TRC-systeem is
uitgeschakeld, wordt de TRC weer
ingeschakeld zodra de rijsnelheid
toeneemt. Als zowel het TRC- als het
VSC-systeem is uitgeschakeld, wordendeze niet automatisch weer
ingeschakeld als de rijsnelheid
toeneemt
Werkingsvoorwaarden Secondary
Collision Brake
Het systeem werkt als de airbagsensor
een aanrijding signaleert terwijl de auto
in beweging is.
Het systeem werkt echter niet onder de
volgende omstandigheden.
• De rijsnelheid is lager dan 10 km/h.
• Er zijn componenten beschadigd
Automatisch uitschakelen Secondary
Collision Brake
De Secondary Collision Brake wordt in
de volgende situaties automatisch
uitgeschakeld:
• De rijsnelheid wordt lager dan
ongeveer 10 km/h
• Er verstrijkt een bepaalde tijd tijdens
de werking
• Het gaspedaal wordt flink ingetrapt.
Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het
EPS-systeem wordt gereduceerd om het
systeem tegen oververhitting te
beschermen als er gedurende langere
tijd veel stuurbewegingen worden
uitgevoerd. Hierdoor kan de besturing
zwaar aanvoelen. Probeer als dat het
geval is minder frequent te sturen of
breng de auto tot stilstand en schakel
het hybridesysteem UIT. Het
EPS-systeem moet binnen 10 minuten
weer normaal werken.
Voorwaarden voor werking
noodstopsignaal
Als aan de volgende voorwaarden wordt
voldaan, werkt het noodstopsignaal:
• De alarmknipperlichten zijn uit
• De werkelijke rijsnelheid is hoger dan
55 km/h
4.5 Gebruik van de ondersteunende systemen
211
4
Rijden

WAARSCHUWING!
Vervangen van banden
Controleer of alle banden dezelfde
maat hebben, van hetzelfde merk zijn
en hetzelfde profiel en draagvermogen
hebben. Controleer verder of alle
banden de aanbevolen spanning
hebben.
Het ABS-, TRC- en VSC-systeem
werken niet goed als er verschillende
banden onder de auto gemonteerd zijn.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige voor meer informatie over
het vervangen van de wielen of
banden.
Omgaan met banden en
wielophanging
Problemen met de banden of
wijzigingen aan de wielophanging
hebben een negatief effect op de
ondersteunende systemen en kunnen
een storing veroorzaken.

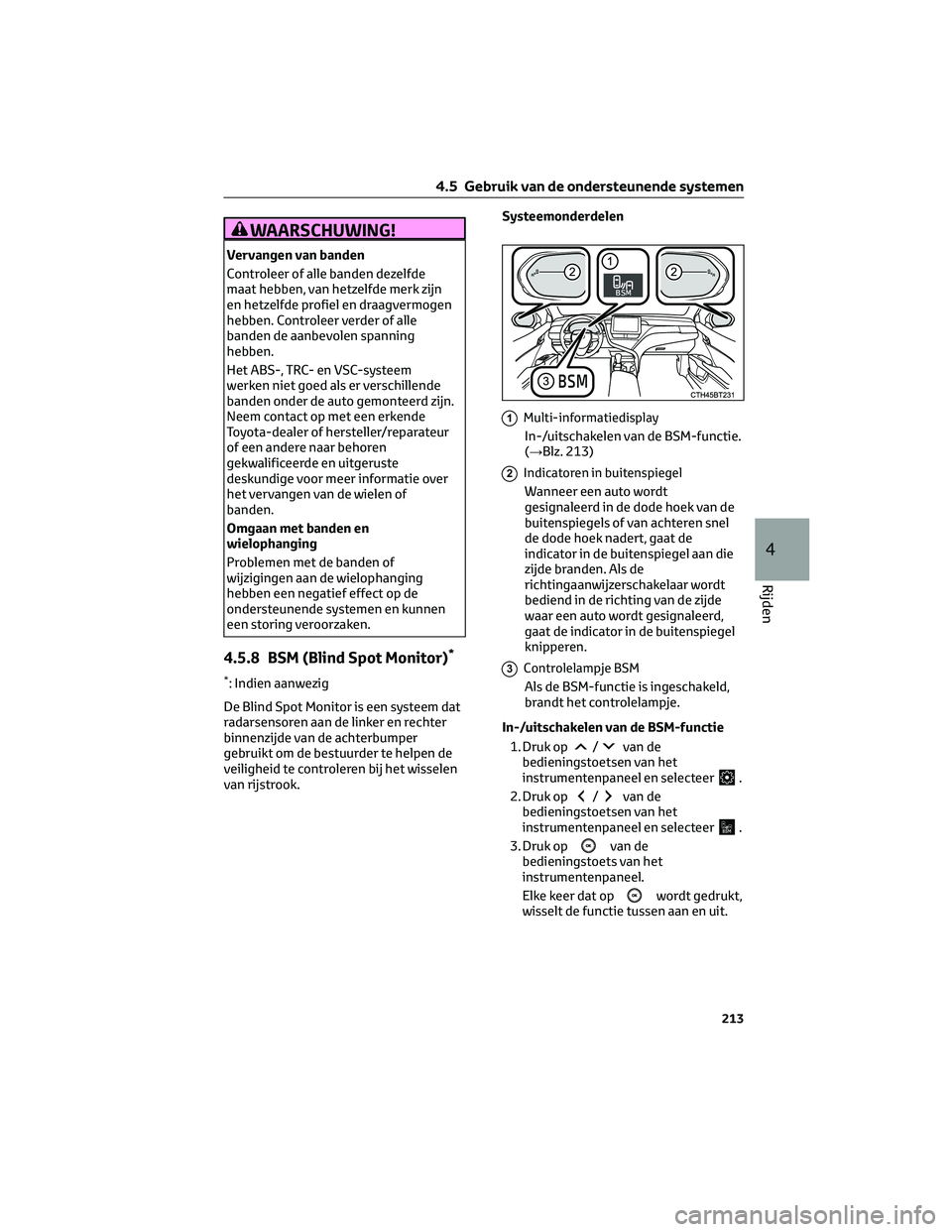

4.5.8 BSM (Blind Spot Monitor)*
*: Indien aanwezig
De Blind Spot Monitor is een systeem dat
radarsensoren aan de linker en rechter
binnenzijde van de achterbumper
gebruikt om de bestuurder te helpen de
veiligheid te controleren bij het wisselen
van rijstrook.Systeemonderdelen
1Multi-informatiedisplay
In-/uitschakelen van de BSM-functie.
(→Blz. 213)
2Indicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd in de dode hoek van de
buitenspiegels of van achteren snel
de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die
zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde
waar een auto wordt gesignaleerd,
gaat de indicator in de buitenspiegel
knipperen.
3Controlelampje BSM
Als de BSM-functie is ingeschakeld,
brandt het controlelampje.
In-/uitschakelen van de BSM-functie
1. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
3. Druk op
van de
bedieningstoets van het
instrumentenpaneel.
Elke keer dat op
wordt gedrukt,
wisselt de functie tussen aan en uit.
4.5 Gebruik van de ondersteunende systemen
213
4
Rijden

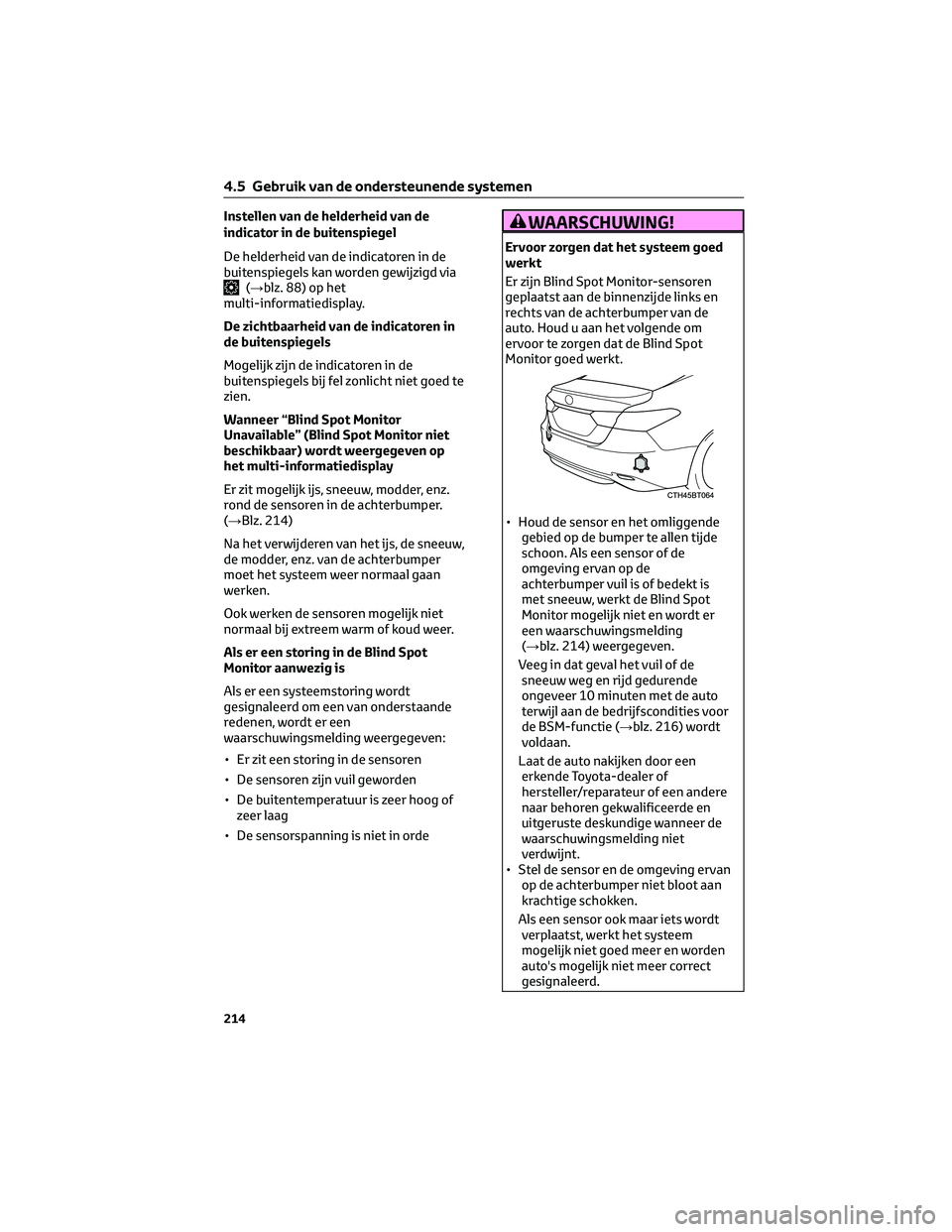

Instellen van de helderheid van de
indicator in de buitenspiegel
De helderheid van de indicatoren in de
buitenspiegels kan worden gewijzigd via
(→blz. 88) op het
multi-informatiedisplay.
De zichtbaarheid van de indicatoren in
de buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Wanneer “Blind Spot Monitor
Unavailable” (Blind Spot Monitor niet
beschikbaar) wordt weergegeven op
het multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz.
rond de sensoren in de achterbumper.
(→Blz. 214)
Na het verwijderen van het ijs, de sneeuw,
de modder, enz. van de achterbumper
moet het systeem weer normaal gaan
werken.
Ook werken de sensoren mogelijk niet
normaal bij extreem warm of koud weer.
Als er een storing in de Blind Spot
Monitor aanwezig is
Als er een systeemstoring wordt
gesignaleerd om een van onderstaande
redenen, wordt er een
waarschuwingsmelding weergegeven:
• Er zit een storing in de sensoren
• De sensoren zijn vuil geworden
• De buitentemperatuur is zeer hoog of
zeer laag
• De sensorspanning is niet in orde
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
Er zijn Blind Spot Monitor-sensoren
geplaatst aan de binnenzijde links en
rechts van de achterbumper van de
auto. Houd u aan het volgende om
ervoor te zorgen dat de Blind Spot
Monitor goed werkt.
• Houd de sensor en het omliggende
gebied op de bumper te allen tijde
schoon. Als een sensor of de
omgeving ervan op de
achterbumper vuil is of bedekt is
met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er
een waarschuwingsmelding
(→blz. 214) weergegeven.
Veeg in dat geval het vuil of de
sneeuw weg en rijd gedurende
ongeveer 10 minuten met de auto
terwijl aan de bedrijfscondities voor
de BSM-functie (→blz. 216) wordt
voldaan.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
• Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken.
Als een sensor ook maar iets wordt
verplaatst, werkt het systeem
mogelijk niet goed meer en worden
auto's mogelijk niet meer correct
gesignaleerd.
4.5 Gebruik van de ondersteunende systemen
214

WAARSCHUWING!(Vervolg)
Laat in de volgende gevallen uw auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
– Een sensor of de omgeving ervan is
blootgesteld aan krachtige
schokken.
– Als er krassen op of deuken in de
omgeving van de sensor aanwezig
zijn of als een deel van de sensoren
is losgekomen.
• Neem de sensor niet uit elkaar.
• Monteer geen accessoires op de
sensor of het omliggende gebied op
de bumper en plak er geen stickers
op.
WAARSCHUWING!(Vervolg)
• Breng geen wijzigingen aan de sensor
of het omliggende gebied op de
bumper aan.
• Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als een sensor
of de achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de
achterbumper.
BSM-functie
De BSM-functie maakt gebruik van radarsensoren om de volgende soorten auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebied dat meestal niet in de
buitenspiegel is te zien (de dode hoek) en brengt de bestuurder hiervan op de hoogte via
de indicatoren in de buitenspiegels.
1Auto's die in het gebied rijden dat niet
in de buitenspiegels te zien in (de dode
hoek)2Auto's die snel van achteren naderen
in het gebied dat niet in de buitenspiegels
te zien in (de dode hoek)
4.5 Gebruik van de ondersteunende systemen
215
4
Rijden

Situaties waarin het systeem geen
auto signaleert
De BSM-functie is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Kleine motorfietsen, fietsen,
voetgangers, enz.
*
• Tegemoetkomende auto's
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Auto's achter u die op dezelfde
rijstrook rijden*
• Auto's die 2 rijstroken van uw auto
verwijderd zijn*
• Auto's die snel door uw auto worden
ingehaald
*: Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Omstandigheden waaronder het
systeem mogelijk niet goed werkt
• Onder de volgende omstandigheden
signaleert de BSM-functie auto's
mogelijk niet correct:
– Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
– Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
– Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
– Bij een duidelijk verschil in snelheid
tussen uw auto en de auto die
binnen het detectiegebied komt
– Wanneer een auto zich bij stilstand
in het detectiegebied bevindt en in
dat gebied blijft wanneer uw auto
accelereert
– Bij het op- of afrijden van
opeenvolgende steile hellingen,
zoals heuvels, een daling in de weg,
enz.– Bij het rijden op wegen met scherpe
bochten, opeenvolgende bochten of
oneffenheden
– Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen
elke auto
– Wanneer de rijstroken breed zijn of
wanneer op de rand van een
rijstrook wordt gereden en de auto
op een aangrenzende rijstrook ver
van uw auto vandaan is
– Wanneer de auto die binnen het
detectiegebied komt met ongeveer
dezelfde snelheid rijdt als uw auto
– Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die
binnen het detectiegebied komt
– Direct nadat de BSM-functie is
ingeschakeld
• Onder de volgende omstandigheden
is de kans dat de BSM-functie onnodig
een auto en/of object signaleert
groter:
– Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
– Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
– Wanneer er slechts weinig ruimte zit
tussen uw auto en een auto achter u
– Wanneer de rijstroken smal zijn of
wanneer op de rand van een
rijstrook wordt gereden en een auto
die op een andere dan de
aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
– Wanneer voorwerpen zoals een
fietsendrager op de achterzijde van
de auto zijn gemonteerd
– Bij het op- en afrijden van
opeenvolgende steile hellingen,
zoals heuvels, dalingen in de weg,
enz.
– Bij het rijden op wegen met scherpe
bochten, opeenvolgende bochten of
oneffenheden
4.5 Gebruik van de ondersteunende systemen
217
4
Rijden

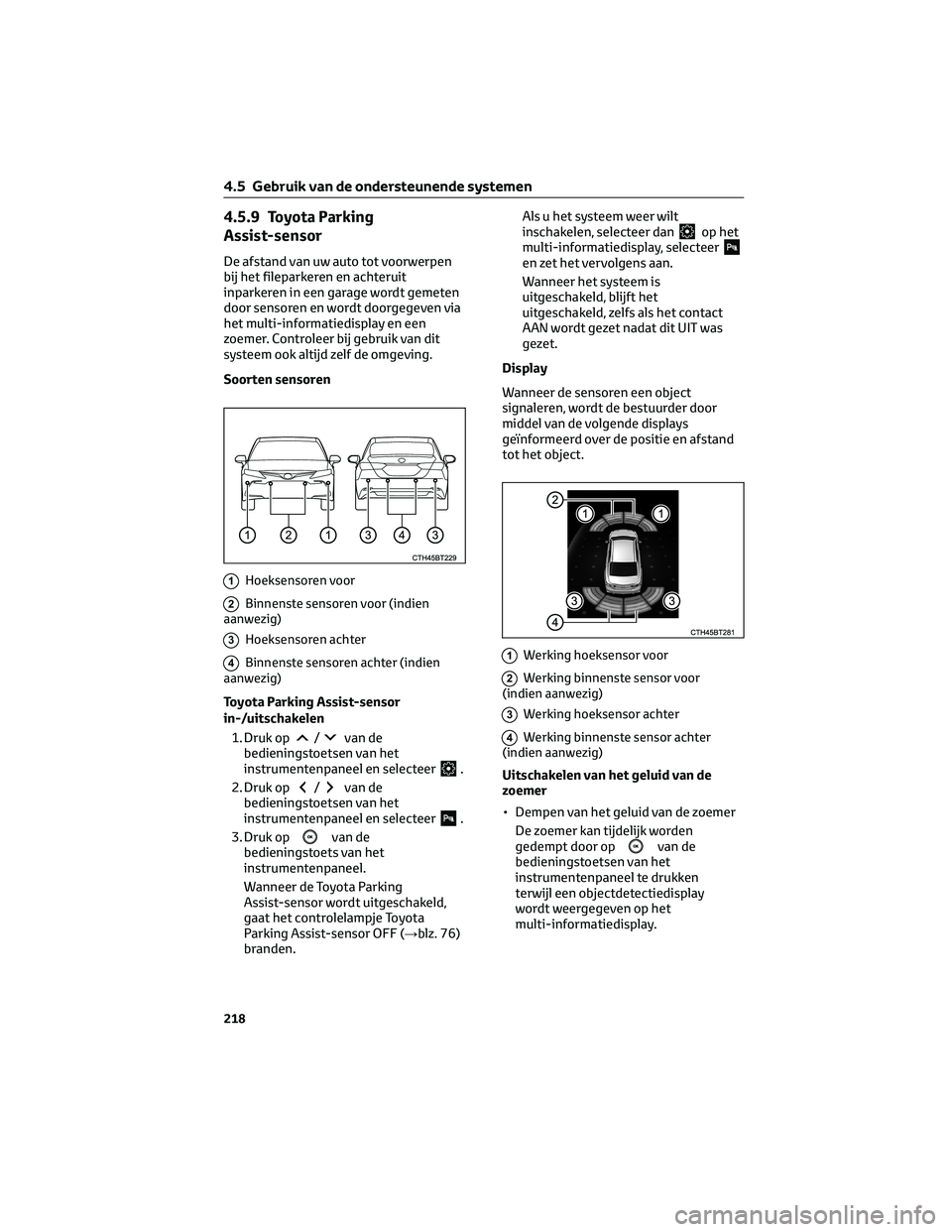

4.5.9 Toyota Parking
Assist-sensor
De afstand van uw auto tot voorwerpen
bij het fileparkeren en achteruit
inparkeren in een garage wordt gemeten
door sensoren en wordt doorgegeven via
het multi-informatiedisplay en een
zoemer. Controleer bij gebruik van dit
systeem ook altijd zelf de omgeving.
Soorten sensoren
1Hoeksensoren voor
2Binnenste sensoren voor (indien
aanwezig)
3Hoeksensoren achter
4Binnenste sensoren achter (indien
aanwezig)
Toyota Parking Assist-sensor
in-/uitschakelen
1. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
/van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
3. Druk op
van de
bedieningstoets van het
instrumentenpaneel.
Wanneer de Toyota Parking
Assist-sensor wordt uitgeschakeld,
gaat het controlelampje Toyota
Parking Assist-sensor OFF (→blz. 76)
branden.Als u het systeem weer wilt
inschakelen, selecteer dan
op het
multi-informatiedisplay, selecteer
en zet het vervolgens aan.
Wanneer het systeem is
uitgeschakeld, blijft het
uitgeschakeld, zelfs als het contact
AAN wordt gezet nadat dit UIT was
gezet.
Display
Wanneer de sensoren een object
signaleren, wordt de bestuurder door
middel van de volgende displays
geïnformeerd over de positie en afstand
tot het object.
1Werking hoeksensor voor
2Werking binnenste sensor voor
(indien aanwezig)
3Werking hoeksensor achter
4Werking binnenste sensor achter
(indien aanwezig)
Uitschakelen van het geluid van de
zoemer
• Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden
gedempt door op
van de
bedieningstoetsen van het
instrumentenpaneel te drukken
terwijl een objectdetectiedisplay
wordt weergegeven op het
multi-informatiedisplay.
4.5 Gebruik van de ondersteunende systemen
218
