TOYOTA CAMRY 2023 Instructieboekje (in Dutch)

Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Confor-
miteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.Overzicht, werking en functionaliteiten van het in het voertuig geïn-
tegreerde op 112 gebaseerde eCall-systeemO
1.2.De op 112 gebaseerde eCall-dienst is een publieke dienst van alge-
meen nut die gratis beschikbaar is.O
1.3.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
is standaard ingeschakeld. Bij een ernstige aanrijding wordt het sys-
teem automatisch geactiveerd door signalen van sensoren in het
voertuig. Het wordt ook automatisch geactiveerd als de auto is voor-
zien van een TPS-systeem dat niet werkt bij een ernstige aanrijding.O
1.4.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
kan indien nodig ook handmatig worden geactiveerd. Instructies
voor het handmatig activeren van het systeemO
1.5.Als door een ernstige systeemstoring het in het voertuig geïnte-
greerde op 112 gebaseerde eCall-systeem wordt uitgeschakeld, krij-
gen de inzittenden van het voertuig de volgende waarschuwingO
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1.Elke verwerking van persoonsgegevens die via het in het voertuig
geïntegreerde op 112 gebaseerde eCall-systeem zijn verzameld,
moet voldoen aan de regelgeving met betrekking tot persoonsgege-
vens zoals vastgelegd in richtlijn 95/46/EG en 2002/58/EG, en
moet met name zijn gebaseerd op de noodzaak om de vitale belan-
gen van personen te beschermen, conform artikel 7(d) van richtlijn
95/46/EG.O
2.2.De verwerking van dergelijke gegevens dient strikt beperkt te blijven
tot het doel van het behandelen van de eCall-noodoproep naar het
Europese alarmnummer 112.O
2.3. Soorten gegevens en hun ontvangers
2.3.1.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
kan alleen de volgende gegevens verzamelen en verwerken: voertui-
gidentificatienummer, type voertuig (personenauto of lichte bestel-
wagen), type brandstof/aandrijving van het voertuig (benzine/
diesel/aardgas/LPG/elektriciteit/waterstof ), laatste drie locaties en
rijrichting van het voertuig, logbestand van de automatische active-
ring van het systeem inclusief tijdstip van activeringO
2.3.2.De ontvangers van de door het in het voertuig geïntegreerde op
112 gebaseerde eCall-systeem verwerkte gegevens zijn de relevante
openbare alarmcentrales die zijn aangewezen door de publieke auto-
riteiten van het land waarin deze centrales zijn gevestigd om als eer-
ste eCall-oproepen naar het Europese alarmnummer 112 te ontvan-
gen en te verwerken.O
1 .3 Noodoproep
59
1
Veiligheid en beveiliging

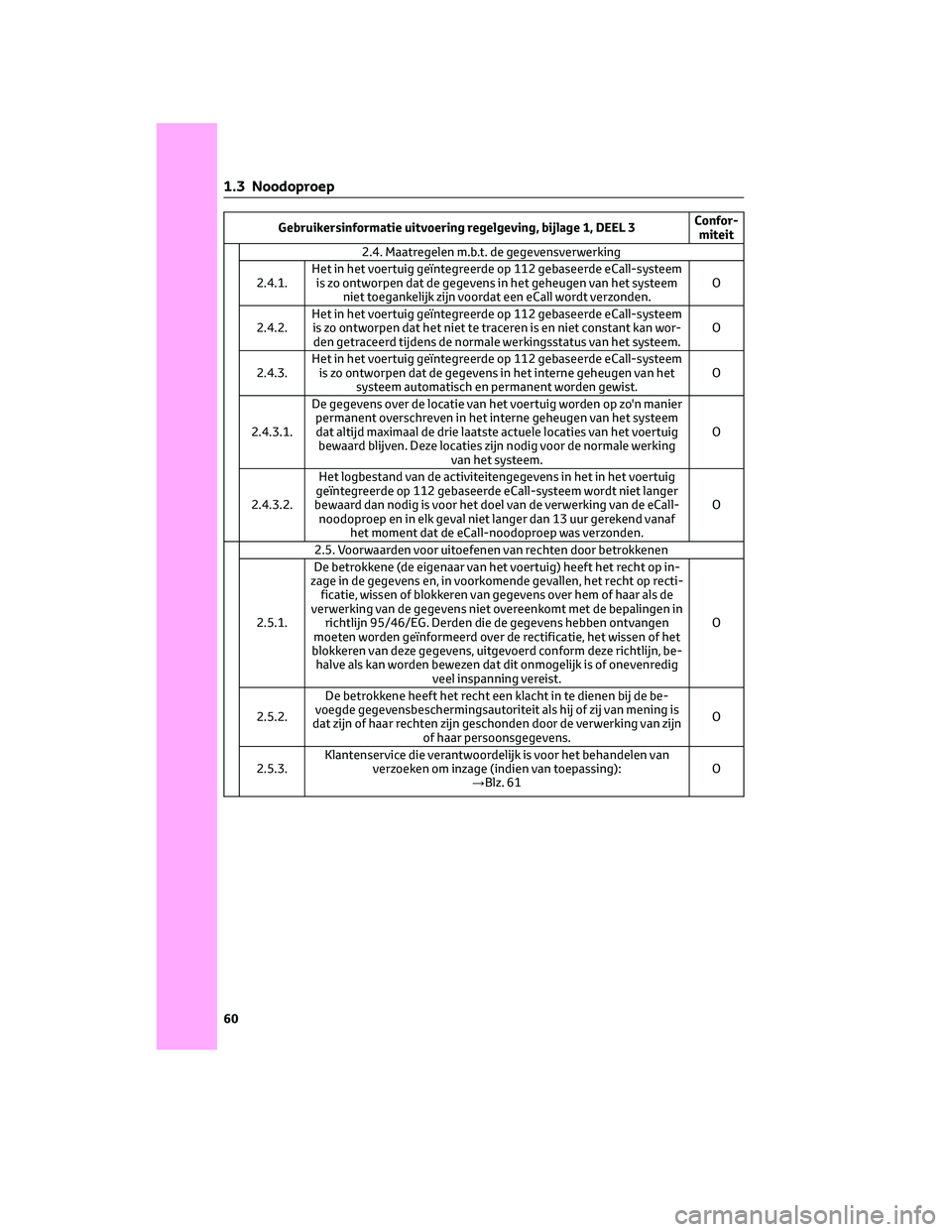

Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Confor-
miteit
2.4. Maatregelen m.b.t. de gegevensverwerking
2.4.1.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
is zo ontworpen dat de gegevens in het geheugen van het systeem
niet toegankelijk zijn voordat een eCall wordt verzonden.O
2.4.2.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
is zo ontworpen dat het niet te traceren is en niet constant kan wor-
den getraceerd tijdens de normale werkingsstatus van het systeem.O
2.4.3.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-systeem
is zo ontworpen dat de gegevens in het interne geheugen van het
systeem automatisch en permanent worden gewist.O
2.4.3.1.De gegevens over de locatie van het voertuig worden op zo'n manier
permanent overschreven in het interne geheugen van het systeem
dat altijd maximaal de drie laatste actuele locaties van het voertuig
bewaard blijven. Deze locaties zijn nodig voor de normale werking
van het systeem.O
2.4.3.2.Het logbestand van de activiteitengegevens in het in het voertuig
geïntegreerde op 112 gebaseerde eCall-systeem wordt niet langer
bewaard dan nodig is voor het doel van de verwerking van de eCall-
noodoproep en in elk geval niet langer dan 13 uur gerekend vanaf
het moment dat de eCall-noodoproep was verzonden.O
2.5. Voorwaarden voor uitoefenen van rechten door betrokkenen
2.5.1.De betrokkene (de eigenaar van het voertuig) heeft het recht op in-
zage in de gegevens en, in voorkomende gevallen, het recht op recti-
ficatie, wissen of blokkeren van gegevens over hem of haar als de
verwerking van de gegevens niet overeenkomt met de bepalingen in
richtlijn 95/46/EG. Derden die de gegevens hebben ontvangen
moeten worden geïnformeerd over de rectificatie, het wissen of het
blokkeren van deze gegevens, uitgevoerd conform deze richtlijn, be-
halve als kan worden bewezen dat dit onmogelijk is of onevenredig
veel inspanning vereist.O
2.5.2.De betrokkene heeft het recht een klacht in te dienen bij de be-
voegde gegevensbeschermingsautoriteit als hij of zij van mening is
dat zijn of haar rechten zijn geschonden door de verwerking van zijn
of haar persoonsgegevens.O
2.5.3.Klantenservice die verantwoordelijk is voor het behandelen van
verzoeken om inzage (indien van toepassing):
→Blz. 61O
1 .3 Noodoproep
60

Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Confor-
miteit
3. INFORMATIE OVER DIENSTEN VAN DERDEN EN ANDERE DIENSTEN MET TOEGEVOEGDE
WAARDE (INDIEN VAN TOEPASSING)
3.1.Beschrijving van de werking en de functionaliteiten van het TPS-
systeem/een dienst met toegevoegde waarde
→Blz. 58
3.2.Elke verwerking van persoonsgegevens die via het TPS-systeem/een
andere dienst met toegevoegde waarde zijn verzameld, moet vol-
doen aan de regelgeving met betrekking tot persoonsgegevens zoals
vastgelegd in richtlijn 95/46/EG en 2002/58/EG.O
3.2.1.Wettelijke basis voor het gebruik van het TPS-systeem en/of de
diensten met toegevoegde waarde, en voor het verwerken van
gegevens die via dit systeem/deze diensten zijn verzameldDe Eu-
ropese
Alge-
mene
Veror-
dening
Gege-
vensbe-
scher-
ming
3.3.Alleen op basis van de uitdrukkelijke toestemming van de betrokkene
(de eigenaar(s) van het voertuig) mogen persoonsgegevens worden
verwerkt door het TPS-systeem en/of andere diensten met toege-
voegde waarde.O
3.4.Voorwaarden voor het verwerken van gegevens via het TPS-systeem
en/of andere diensten met toegevoegde waarde, inclusief de nood-
zakelijke aanvullende informatie over de traceerbaarheid, het trace-
ren en het verwerken van persoonsgegevens
→Blz. 58
3.5.De eigenaar van een auto met een TPS eCall-systeem en/of een an-
dere dienst met toegevoegde waarde die tevens beschikt over het in
het voertuig geïntegreerde op 112 gebaseerde eCall-systeem heeft
het recht te kiezen voor het in het voertuig geïntegreerde op 112 ge-
baseerde eCall-systeem in plaats van voor het TPS eCall-systeem en
andere diensten met toegevoegde waarde.O
3.5.1.Contactgegevens voor het behandelen van verzoeken om uitschake-
ling van het TPS eCall-systeemN.b.
Klantenservice die verantwoordelijk is voor het behandelen van verzoeken om inzage
Land Contactgegevens
Oostenrijk [email protected]
België/Luxemburg [email protected]
Kroatië [email protected]
Tsjechië/Hongarije/Slowakije [email protected]
Denemarken [email protected]
Estland [email protected]
Finland [email protected]
Frankrijk [email protected]
Duitsland [email protected]
Groot-Brittannië [email protected]
Griekenland [email protected]
1 .3 Noodoproep
61
1
Veiligheid en beveiliging

Land Contactgegevens
IJsland [email protected]
Ierland [email protected]
Italië [email protected]
Nederland www.toyota.nl/klantenservice
Noorwegen [email protected]
Polen [email protected]
Portugal [email protected]
Roemenië [email protected]
Slovenië [email protected]
Spanje [email protected] / [email protected].
Zweden [email protected]
Zwitserland [email protected]
Wet op de consumentenbescherming
1 .3 Noodoproep
62

1.4 Hybridesysteem
1.4.1 Kenmerken hybridesysteem
Uw auto is een hybridevoertuig. De eigenschappen van uw auto zijn anders dan die van
conventionele auto's. Zorg ervoor dat u de eigenschappen van uw auto goed leert kennen
en gebruik de functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elektromotor (tractiemotor)
samen, afhankelijk van de rijomstandigheden, om het brandstofverbruik en de
uitlaatgasemissie te verlagen.
1Benzinemotor
2Elektromotor (tractiemotor)
Bij stilstand/tijdens wegrijden
Wanneer de auto stilstaat, wordt de
benzinemotor uitgeschakeld
*. Bij het
wegrijden wordt de auto aangedreven
door de elektromotor (tractiemotor).
Bij het rijden met lage snelheid of bij het
afrijden van een flauwe helling wordt de
benzinemotor uitgeschakeld
*en wordt de
elektromotor (tractiemotor)
ingeschakeld.Wanneer de selectiehendel in stand N
staat, wordt het batterijpakket
(tractiebatterij) niet opgeladen.
*: Wanneer het batterijpakket
(tractiebatterij) moet worden opgeladen
of wanneer de motor aan het opwarmen
is, enz., wordt de benzinemotor niet
automatisch uitgeschakeld. (→Blz. 64)
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
1 .4 Hybridesysteem
63
1
Veiligheid en beveiliging

Tijdens normaal rijden
De auto wordt voornamelijk aangedreven
door de benzinemotor. De elektromotor
(tractiemotor) laadt zo nodig het
batterijpakket (tractiebatterij) op.
Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt
ingetrapt, wordt de energie van het
batterijpakket (tractiebatterij)
toegevoegd aan de energie die de
benzinemotor levert via de elektromotor
(tractiemotor).
Tijdens het remmen (regeneratief
remmen)
De wielen drijven de elektromotor
(tractiemotor) aan, waardoor energie
wordt opgewekt en het batterijpakket
(tractiebatterij) wordt opgeladen.
Akoestisch
voertuigwaarschuwingssysteem
(indien aanwezig)
Als u rijdt met uitgeschakelde
benzinemotor, wordt er een geluid, dat
aangepast wordt aan de rijsnelheid,
afgespeeld om mensen in de buurt te
waarschuwen dat de auto nadert. Het
geluid stopt als de rijsnelheid hoger
wordt dan ongeveer 25 km/h.
Regeneratief remmen
• In de volgende situaties wordt
kinetische energie omgezet in
elektrische energie en wordt er een
afremmingskracht gegenereerd
terwijl tegelijkertijd het batterijpakket
(tractiebatterij) wordt opgeladen.
– Het gaspedaal wordt losgelaten
terwijl de selectiehendel in stand D
of S staat.
– Het rempedaal wordt ingetrapt
terwijl de selectiehendel in stand D
of S staat.
• Behalve Oekraïne, Azerbeidzjan en
Georgië: als het
benzineroetfiltersysteem (→blz. 208)
in werking is om het uitlaatgasfilter teregenereren, wordt het batterijpakket
(tractiebatterij) mogelijk niet
opgeladen.
EV-controlelampje
Het EV-controlelampje gaat branden
wanneer de auto alleen door de
elektromotor (tractiemotor) wordt
aangedreven of de benzinemotor niet
draait.
Omstandigheden waarin de
benzinemotor mogelijk niet wordt
uitgeschakeld
De benzinemotor wordt automatisch
gestart en uitgeschakeld. Hij wordt
echter onder de volgende
omstandigheden mogelijk niet
automatisch uitgeschakeld
*:
• Tijdens de opwarmfase van de
benzinemotor
• Tijdens het opladen van het
batterijpakket (tractiebatterij)
• Als de temperatuur van het
batterijpakket (tractiebatterij) hoog
of laag is
• Als de verwarming is ingeschakeld
*:Afhankelijk van de omstandigheden
wordt de benzinemotor mogelijk ook
niet automatisch uitgeschakeld in
andere dan de hiervoor genoemde
situaties.
Opladen van het batterijpakket
(tractiebatterij)
Omdat het batterijpakket
(tractiebatterij) indien nodig door de
benzinemotor wordt opgeladen, hoeft
1 .4 Hybridesysteem
64

het niet door een externe bron te
worden opgeladen. Als de auto echter
gedurende lange tijd wordt geparkeerd,
wordt het batterijpakket (tractiebatterij)
langzaam ontladen. Daarom moet u
ervoor zorgen dat er elke paar maanden
gedurende minimaal 30 minuten of
16 km met de auto gereden wordt. Als
het batterijpakket (tractiebatterij)
volledig ontladen raakt en u het
hybridesysteem niet meer kunt starten,
neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
→Blz. 368
Als de 12V-accu leeg is, vervangen is
of verwijderd is geweest.
De benzinemotor stopt mogelijk niet,
ook niet als de auto door het
batterijpakket (tractiebatterij) wordt
aangedreven. Als dit probleem enkele
dagen aanhoudt, neem dan contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden
hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het
controlelampje READY brandt. Activeer
na het parkeren uit
veiligheidsoverwegingen de parkeerrem
en zet de selectiehendel in stand P.
De volgende geluiden of trillingen
kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze
duiden niet op een defect:
• Er kunnen motorgeluiden hoorbaar
zijn uit het motorcompartiment.
• Bij het inschakelen of uitschakelen
van het hybridesysteem kan er geluidhoorbaar zijn dat afkomstig is van het
batterijpakket (tractiebatterij) onder
de achterstoelen.
• Bij het inschakelen of uitschakelen
van het hybridesysteem zijn er
mogelijk werkingsgeluiden van het
relais te horen, zoals een klik of een
vaag gerammel, dat afkomstig is van
het batterijpakket (tractiebatterij)
onder de achterstoelen.
• Er kunnen geluiden van het
hybridesysteem hoorbaar zijn
wanneer de achterklep geopend is.
• Als de benzinemotor start of stopt, bij
rijden met lage snelheden of als de
motor met stationair toerental draait,
kunnen er geluiden hoorbaar zijn van
de transmissie.
• Bij sterk accelereren kunnen er
motorgeluiden hoorbaar zijn.
• Als het rempedaal wordt ingetrapt of
het gaspedaal wordt losgelaten,
kunnen er geluiden hoorbaar zijn die
worden veroorzaakt door het
regeneratief remmen.
• Als de benzinemotor start of stopt,
kunnen trillingen voelbaar zijn.
• Via de ventilatieopening kunnen
geluiden hoorbaar zijn die afkomstig
zijn van de koelventilator. (→Blz. 67)
Akoestisch
voertuigwaarschuwingssysteem
(indien aanwezig)
In de volgende gevallen is het
akoestische
voertuigwaarschuwingssysteem
mogelijk moeilijk te horen voor mensen
in de buurt.
• In gebieden met harde
omgevingsgeluiden
• In de wind of regen
Ook is het akoestische
voertuigwaarschuwingssysteem achter
de auto mogelijk moeilijker te horen dan
vóór de auto omdat het systeem aan de
voorzijde van de auto is geïnstalleerd.
1 .4 Hybridesysteem
65
1
Veiligheid en beveiliging

Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie,
recycling en afvoer contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Voer de auto niet zelf af.
1.4.2 Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspanningssysteem
(max. ongeveer 650 V) bevat, evenals onderdelen die extreem heet worden als het
hybridesysteem in werking is. Volg de aanwijzingen op de waarschuwingslabels op.
1Waarschuwingslabel
2Servicestekker
3Batterijpakket (tractiebatterij)
4Hoogspanningskabels (oranje)
5Elektromotor (tractiemotor)
6Vermogensregeleenheid
7Aircocompressor
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
1 .4 Hybridesysteem
66

Ventilatieopening batterijpakket
(tractiebatterij)
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de
rechterzijde van de achterstoel een
ventilatieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het
laden/ontladen van het batterijpakket
(tractiebatterij) beperkt kan worden.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de
brandstofpomp worden uitgeschakeld als
de botsingssensor een aanrijding met
een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om
de kans op een elektrische schok en
brandstoflekkage tot een minimum te
beperken. Als het uitschakelsysteem voor
noodgevallen in werking is getreden,
kunt u uw auto niet meer starten. Neem
voor het herstarten van het
hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.Waarschuwingsmelding
hybridesysteem
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op. (→Blz. 338)
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet.
Probeer in dit geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de brandstof opraakt
Als de brandstof op is en het
hybridesysteem niet kan worden gestart,
vult u de tank met ten minste de
hoeveelheid brandstof die nodig is om
het waarschuwingslampje laag
brandstofniveau (→blz. 334) uit te laten
gaan. Als er slechts een kleine
hoeveelheid brandstof in de tank zit, kan
het hybridesysteem mogelijk niet worden
gestart. (De standaardhoeveelheid
brandstof is ongeveer 8,8 liter, als de auto
op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een
helling staat. Vul extra brandstof bij
wanneer de auto schuin staat.)
1 .4 Hybridesysteem
67
1
Veiligheid en beveiliging

Elektromagnetische golven
• De hoogspanningsonderdelen en
-kabels van hybrideauto's zijn
voorzien van een afscherming voor
elektromagnetische golven en zenden
ongeveer net zo veel
elektromagnetische golven uit als
conventionele auto's met een
benzinemotor, of elektronische
huishoudapparatuur.
• Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket
(tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket
(tractiebatterij) kan veranderen
afhankelijk van de rijstijl en de
rijomstandigheden.
Declaration of conformity
De uitstoot van waterstof van dit model
voldoet aan reglement ECE100 (voor de
veiligheid van elektrisch aangedreven
auto's met batterijen).
WAARSCHUWING!
Voorzorgsmaatregelen
hoogspanningssysteem
Deze auto heeft zowel
hoogspanningssystemen (wissel- en
gelijkspanning) als een 12V-systeem.
Gelijk- en wisselspanning zijn zeer
gevaarlijk en kunnen ernstige
brandwonden en elektrische schokken
veroorzaken die dodelijk of ernstig
letsel tot gevolg kunnen hebben.
• Verwijder of vervang nooit
hoogspanningscomponenten,
hoogspanningskabels en de stekkers
ervan, raak ze niet aan en haal ze niet
uit elkaar.
WAARSCHUWING!(Vervolg)
• Het hybridesysteem wordt na het
starten heet, aangezien het systeem
gebruikmaakt van hoogspanning.
Wees alert op zowel hoogspanning
als hoge temperaturen en volg altijd
de aanwijzingen op de
waarschuwingslabels op.
• Raak de servicestekker onder de
rechterzijde van de achterstoel nooit
aan. De servicestekker, waar
hoogspanning op staat, wordt alleen
gebruikt bij onderhoud aan de auto.
WAARSCHUWING!
Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende
voorzorgsmaatregelen in acht om de
kans op dodelijk of ernstig letsel te
beperken:
• Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en
schakel het hybridesysteem uit.
• Raak de onderdelen, kabels en
stekkers waar hoogspanning op
staat niet aan.
• Als binnen of buiten de auto
elektrische bedrading blootligt, kan
er een elektrische schok optreden.
Raak blootliggende elektrische
bedrading nooit aan.
1 .4 Hybridesysteem
68
