2294-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM33C65D)
NOTE

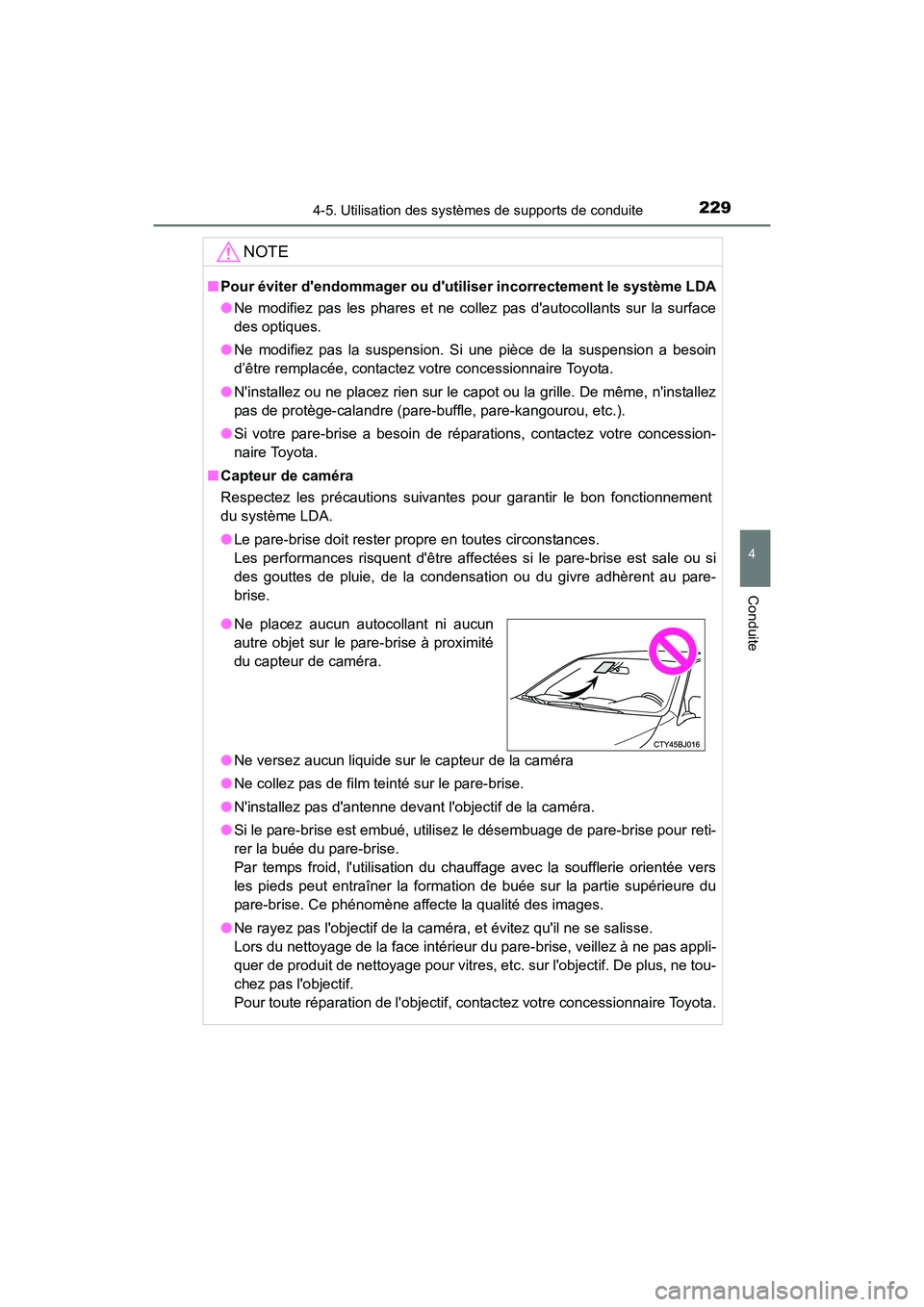

■Pour éviter d'endommager ou d'utiliser incorrectement le système LDA
●Ne modifiez pas les phares et ne collez pas d'autocollants sur la surface
des optiques.
● Ne modifiez pas la suspension. Si une pièce de la suspension a besoin
d’être remplacée, contactez votre concessionnaire Toyota.
● N'installez ou ne placez rien sur le capot ou la grille. De même, n'installez
pas de protège-calandre (pare-buffle, pare-kangourou, etc.).
● Si votre pare-brise a besoin de réparations, contactez votre concession-
naire Toyota.
■ Capteur de caméra
Respectez les précautions suivantes pour garantir le bon fonctionnement
du système LDA.
●Le pare-brise doit rester propre en toutes circonstances.
Les performances risquent d'être affectées si le pare-brise est sale ou si
des gouttes de pluie, de la condensation ou du givre adhèrent au pare-
brise.
● Ne versez aucun liquide sur le capteur de la caméra
● Ne collez pas de film teinté sur le pare-brise.
● N'installez pas d'antenne devant l'objectif de la caméra.
● Si le pare-brise est embué, utilisez le désembuage de pare-brise pour reti-
rer la buée du pare-brise.
Par temps froid, l'utilisation du chauffage avec la soufflerie orientée vers
les pieds peut entraîner la formation de buée sur la partie supérieure du
pare-brise. Ce phénomène affecte la qualité des images.
● Ne rayez pas l'objectif de la caméra, et évitez qu'il ne se salisse.
Lors du nettoyage de la face intérieur du pare-brise, veillez à ne pas appli-
quer de produit de nettoyage pour vitres, etc. sur l'objectif. De plus, ne tou-
chez pas l'objectif.
Pour toute réparation de l'objectif, c ontactez votre concessionnaire Toyota.
●Ne placez aucun autocollant ni aucun
autre objet sur le pare-brise à proximité
du capteur de caméra.

2304-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM33C65D)

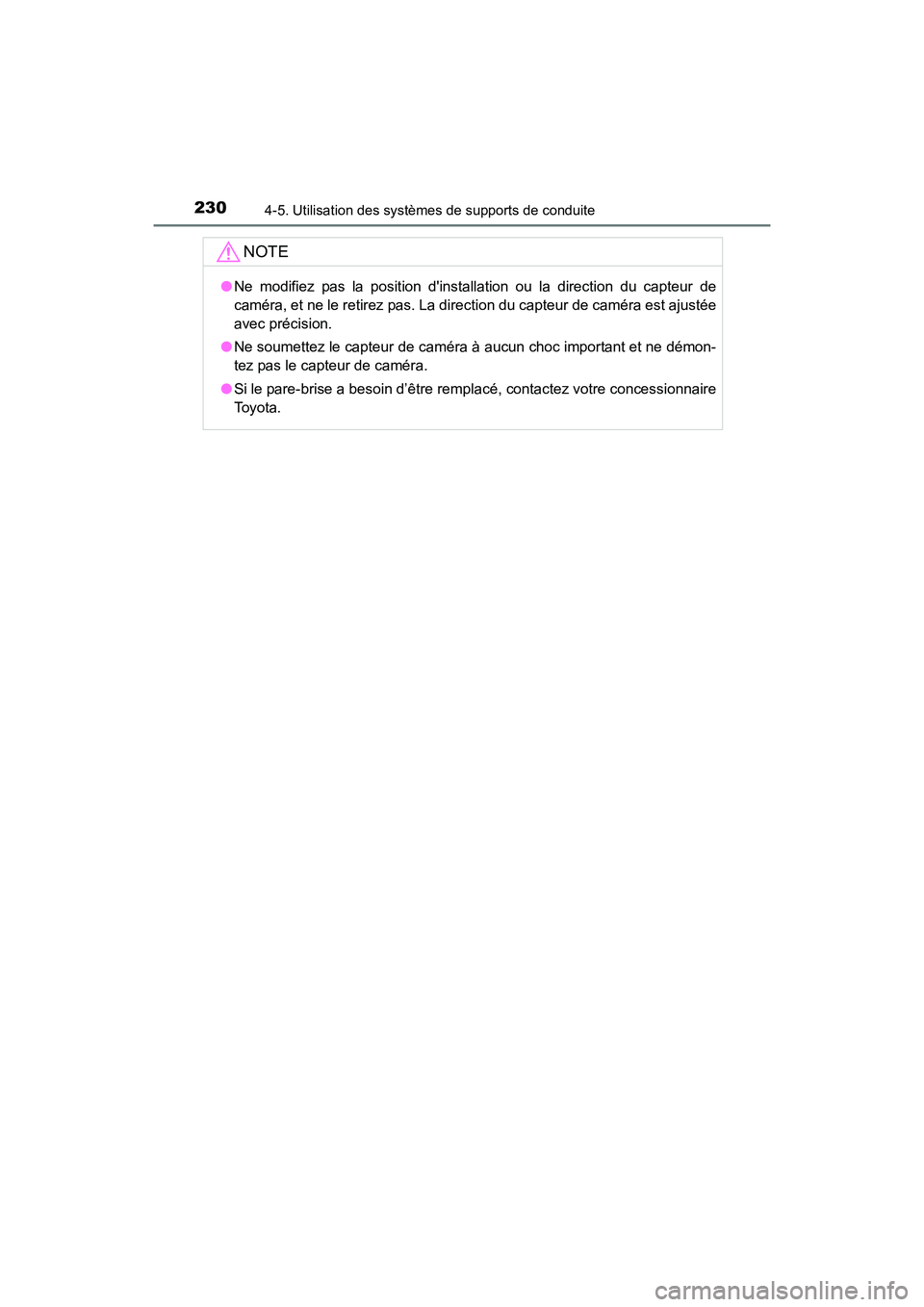

NOTE
●Ne modifiez pas la position d'installation ou la direction du capteur de
caméra, et ne le retirez pas. La direction du capteur de caméra est ajustée
avec précision.
● Ne soumettez le capteur de caméra à aucun choc important et ne démon-
tez pas le capteur de caméra.
● Si le pare-brise a besoin d’être remplacé, contactez votre concessionnaire
To y o t a .

2314-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM33C65D)

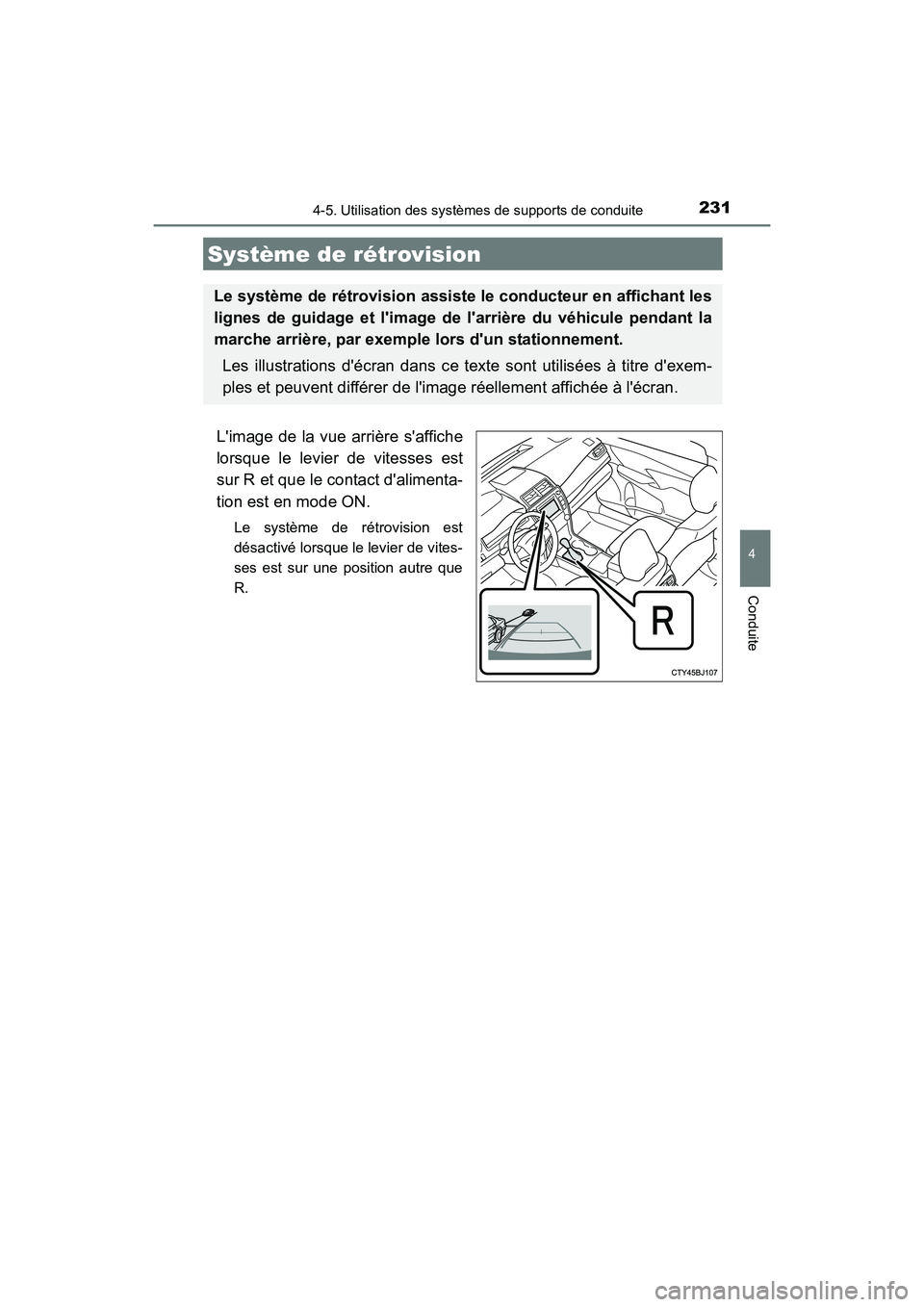

L'image de la vue arrière s'affiche
lorsque le levier de vitesses est
sur R et que le contact d'alimenta-
tion est en mode ON.
Le système de rétrovision est
désactivé lorsque le levier de vites-
ses est sur une position autre que
R.
Système de rétrovision
Le système de rétrovision assiste le conducteur en affichant les
lignes de guidage et l'image de l'arrière du véhicule pendant la
marche arrière, par exemple lors d'un stationnement.Les illustrations d'écran dans ce texte sont utilisées à titre d'exem-
ples et peuvent différer de l'image réellement affichée à l'écran.

2324-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM33C65D)■
Description de l'écran
Lignes de largeur du véhicule
La ligne indique un chemin de guidage lorsque le véhicule recule tout
droit.
La largeur affichée est plus large que la largeur réelle du véhicule.
Lignes de guidage du centre du véhicule
Ces lignes indiquent le centre estimé du véhicule au sol.
Ligne de guidage de distance
La ligne indique les points à environ 1,5 ft. (0,5 m) (rouge) du centre du
bord du pare-chocs.
Ligne de guidage de distance
La ligne indique la distance derrière le véhicule, un point à environ 3 ft.
(1 m) (bleu) du bord du pare-chocs.
Utilisation du système de rétrovision
1
2
3
4

2334-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM33C65D)■

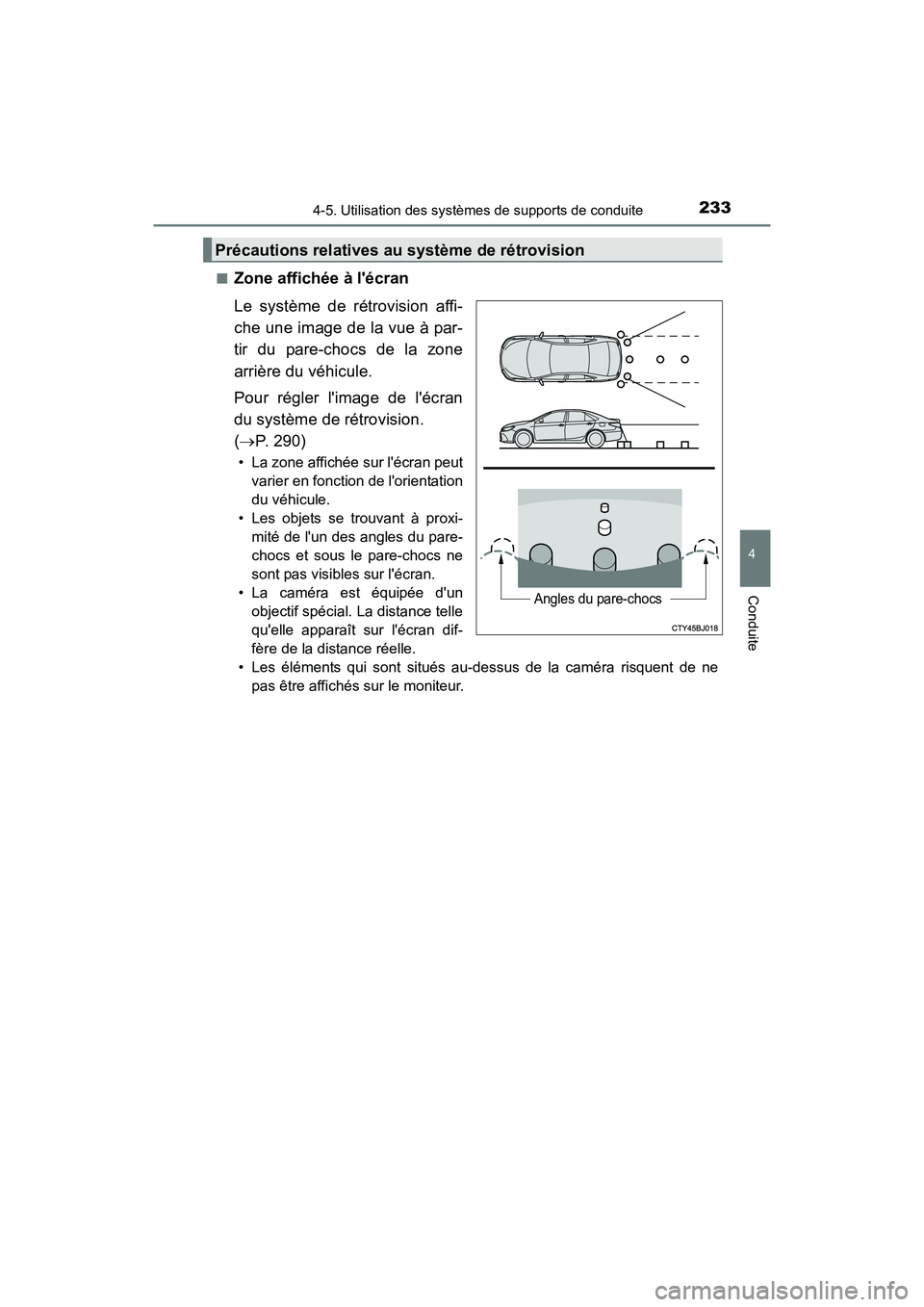

Zone affichée à l'écran
Le système de rétrovision affi-
che une image de la vue à par-
tir du pare-chocs de la zone
arrière du véhicule.
Pour régler l'image de l'écran
du système de rétrovision.
(→
P. 290)
• La zone affichée sur l'écran peut
varier en fonction de l'orientation
du véhicule.
• Les objets se trouvant à proxi- mité de l'un des angles du pare-
chocs et sous le pare-chocs ne
sont pas visibles sur l'écran.
• La caméra est équipée d'un objectif spécial. La distance telle
qu'elle apparaît sur l'écran dif-
fère de la distance réelle.
• Les éléments qui sont situés au-dessus de la caméra risquent de ne pas être affichés sur le moniteur.
Précautions relatives au système de rétrovision
Angles du pare-chocs

2344-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM33C65D)■

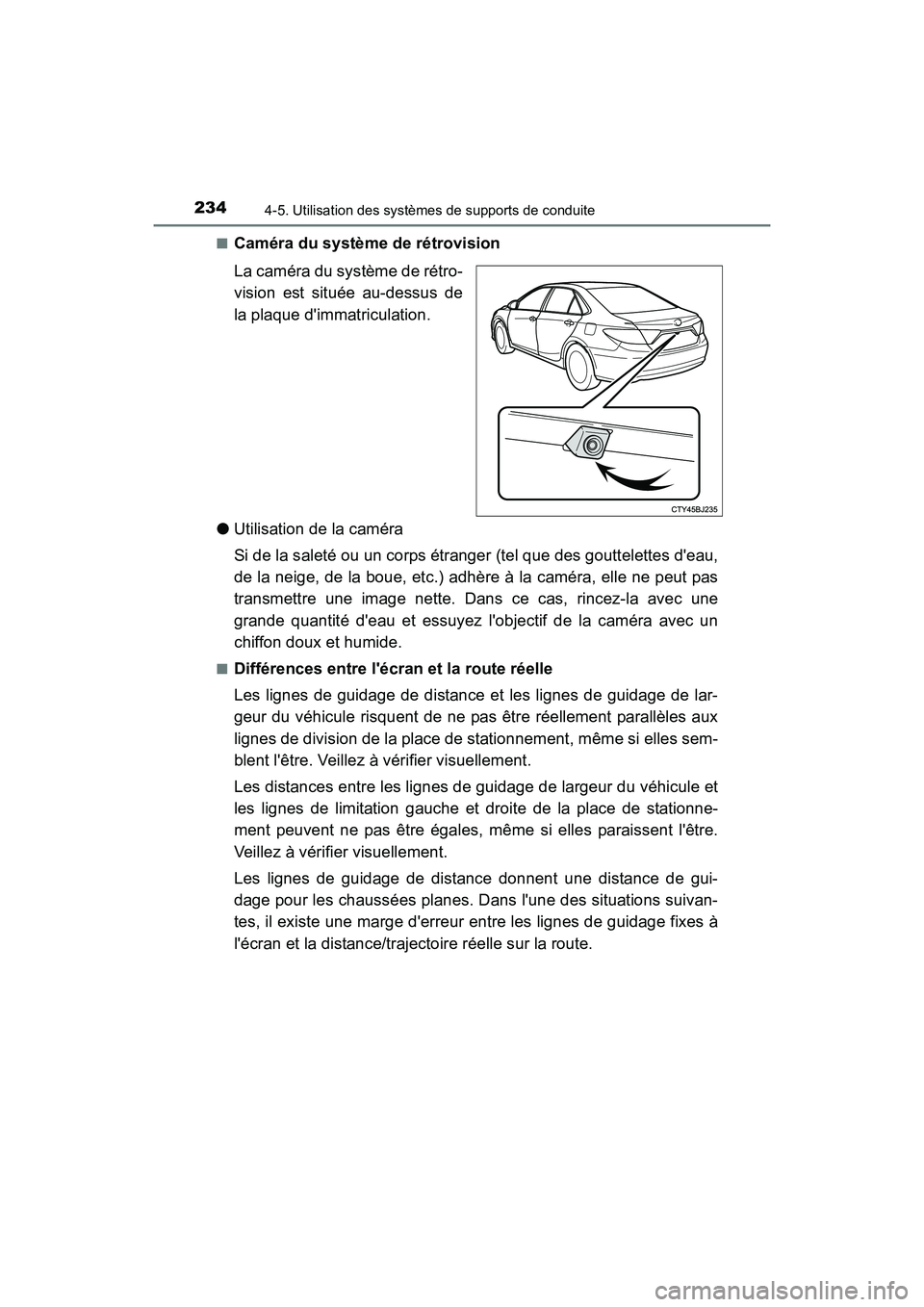

Caméra du système de rétrovision
La caméra du système de rétro-
vision est située au-dessus de
la plaque d'immatriculation.
● Utilisation de la caméra
Si de la saleté ou un corps étranger (tel que des gouttelettes d'eau,
de la neige, de la boue, etc.) adhère à la caméra, elle ne peut pas
transmettre une image nette. Dans ce cas, rincez-la avec une
grande quantité d'eau et essuyez l'objectif de la caméra avec un
chiffon doux et humide.
■Différences entre l'écran et la route réelle
Les lignes de guidage de distance et les lignes de guidage de lar-
geur du véhicule risquent de ne pas être réellement parallèles aux
lignes de division de la place de stationnement, même si elles sem-
blent l'être. Veillez à vérifier visuellement.
Les distances entre les lignes de guidage de largeur du véhicule et
les lignes de limitation gauche et droite de la place de stationne-
ment peuvent ne pas être égales, même si elles paraissent l'être.
Veillez à vérifier visuellement.
Les lignes de guidage de distance donnent une distance de gui-
dage pour les chaussées planes. Dans l'une des situations suivan-
tes, il existe une marge d'erreur entre les lignes de guidage fixes à
l'écran et la distance/trajectoire réelle sur la route.

2354-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM33C65D)

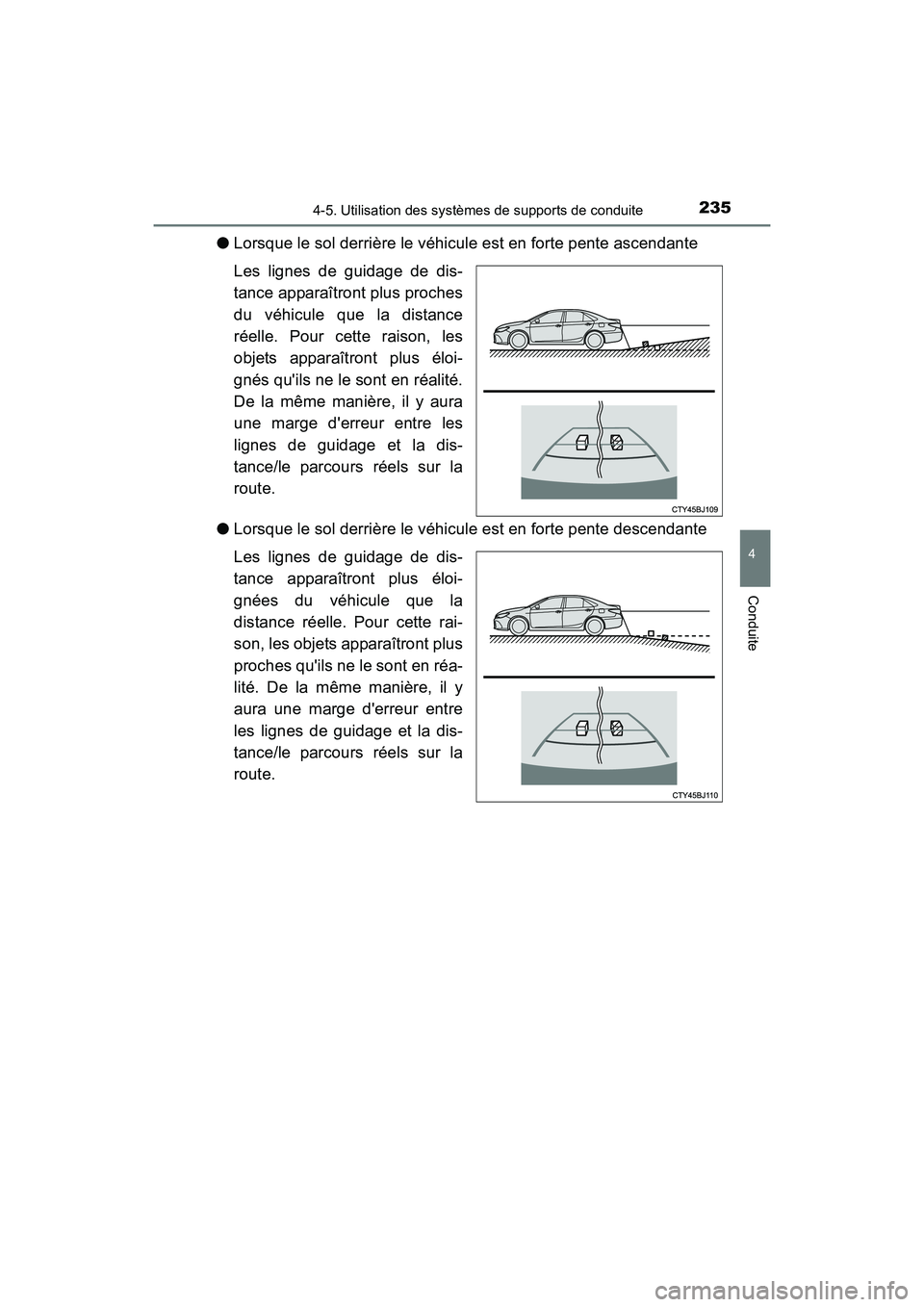

●Lorsque le sol derrière le véhicule est en forte pente ascendante
Les lignes de guidage de dis-
tance apparaîtront plus proches
du véhicule que la distance
réelle. Pour cette raison, les
objets apparaîtront plus éloi-
gnés qu'ils ne le sont en réalité.
De la même manière, il y aura
une marge d'erreur entre les
lignes de guidage et la dis-
tance/le parcours réels sur la
route.
● Lorsque le sol derrière le véhicule est en forte pente descendante
Les lignes de guidage de dis-
tance apparaîtront plus éloi-
gnées du véhicule que la
distance réelle. Pour cette rai-
son, les objets apparaîtront plus
proches qu'ils ne le sont en réa-
lité. De la même manière, il y
aura une marge d'erreur entre
les lignes de guidage et la dis-
tance/le parcours réels sur la
route.

2364-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM33C65D)

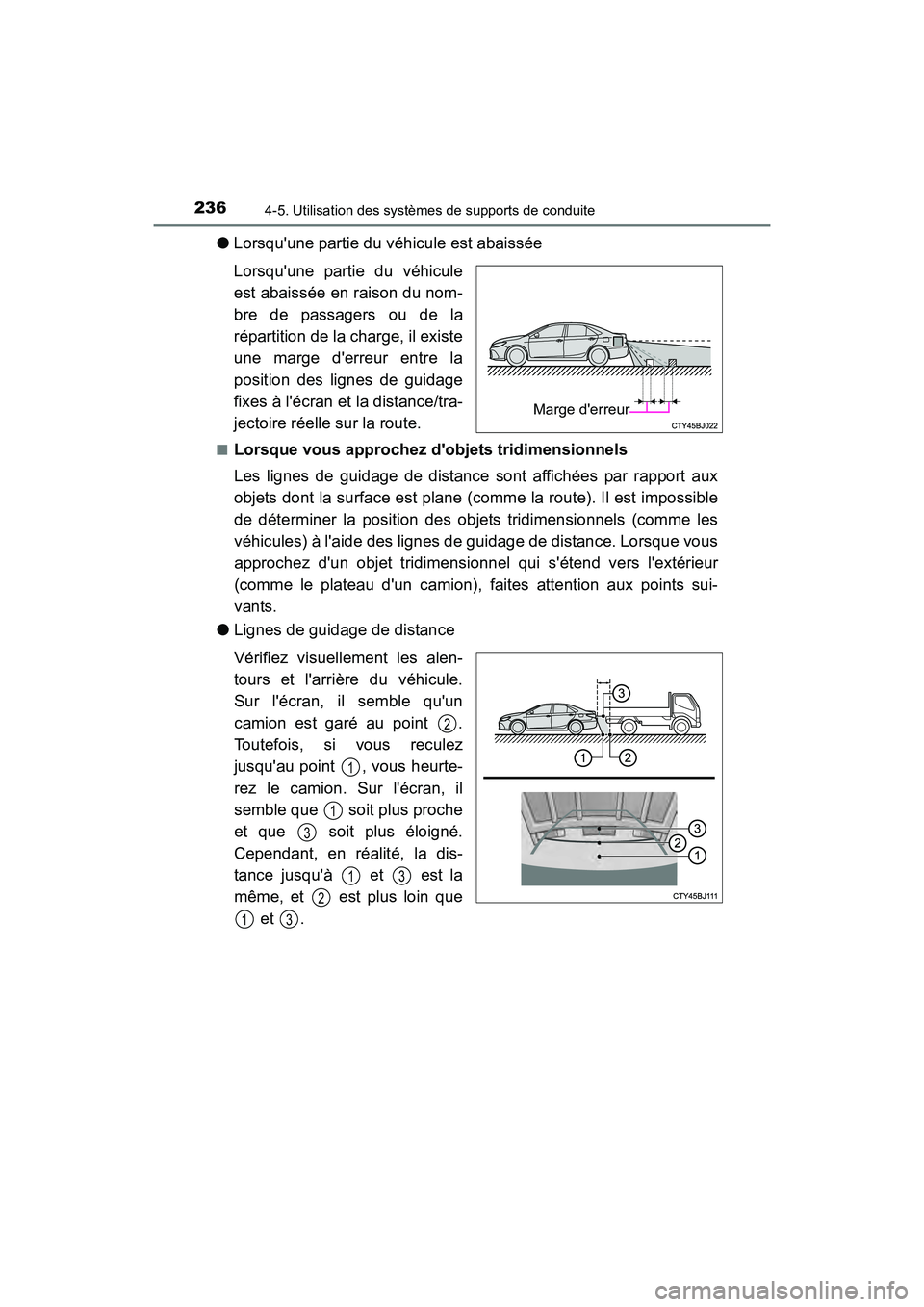

●Lorsqu'une partie du véhicule est abaissée
Lorsqu'une partie du véhicule
est abaissée en raison du nom-
bre de passagers ou de la
répartition de la charge, il existe
une marge d'erreur entre la
position des lignes de guidage
fixes à l'écran et la distance/tra-
jectoire réelle sur la route.
■Lorsque vous approchez d'objets tridimensionnels
Les lignes de guidage de distance sont affichées par rapport aux
objets dont la surface est plane (comme la route). Il est impossible
de déterminer la position des objets tridimensionnels (comme les
véhicules) à l'aide des lignes de guidage de distance. Lorsque vous
approchez d'un objet tridimensionnel qui s'étend vers l'extérieur
(comme le plateau d'un camion), faites attention aux points sui-
vants.
● Lignes de guidage de distance
Vérifiez visuellement les alen-
tours et l'arrière du véhicule.
Sur l'écran, il semble qu'un
camion est garé au point .
Toutefois, si vous reculez
jusqu'au point , vous heurte-
rez le camion. Sur l'écran, il
semble que soit plus proche
et que soit plus éloigné.
Cependant, en réalité, la dis-
tance jusqu'à et est la
même, et est plus loin que
et .
Marge d'erreur
2
1
1
3
13
2
13

2374-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM33C65D)■

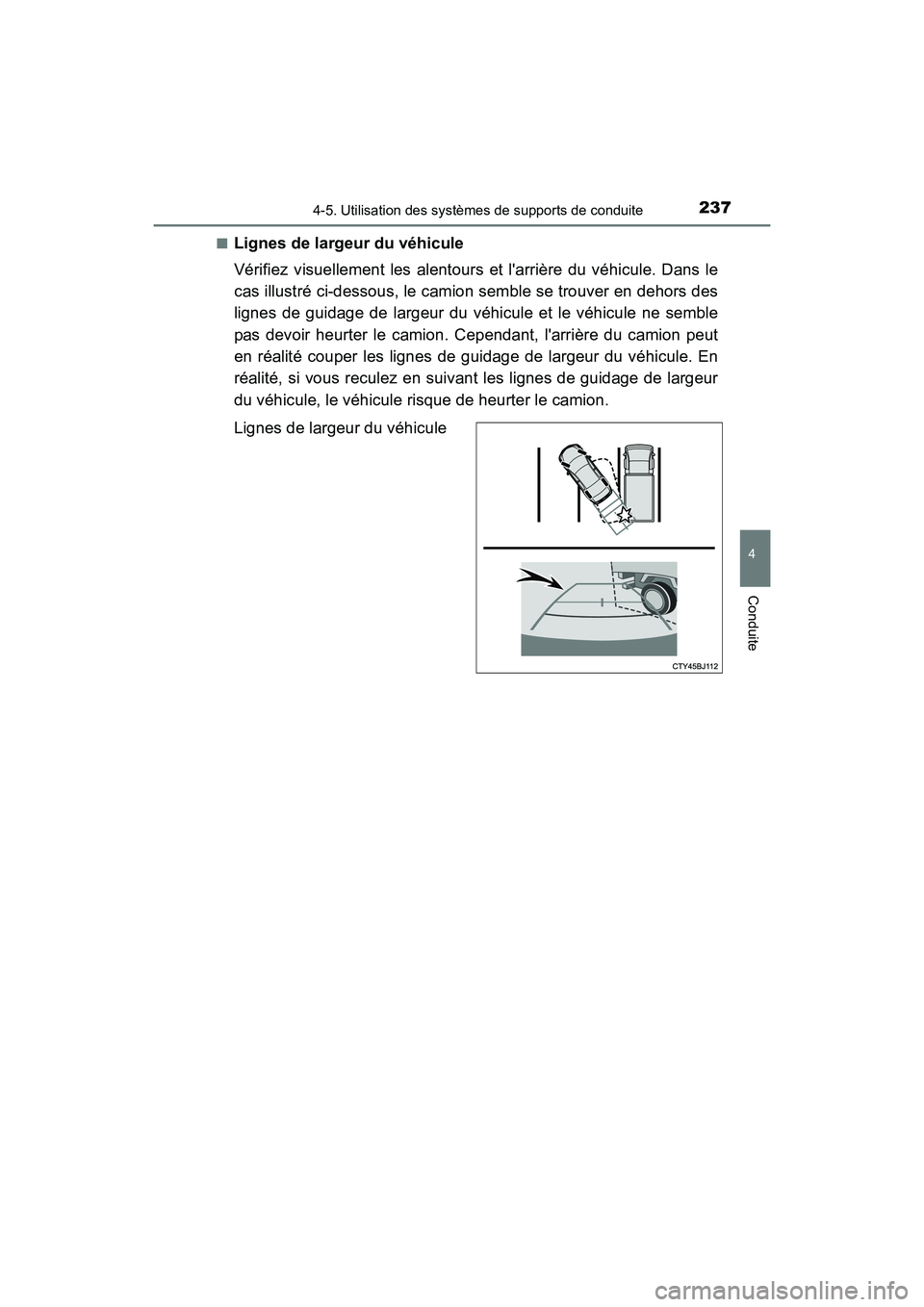

Lignes de largeur du véhicule
Vérifiez visuellement les alentours et l'arrière du véhicule. Dans le
cas illustré ci-dessous, le camion semble se trouver en dehors des
lignes de guidage de largeur du véhicule et le véhicule ne semble
pas devoir heurter le camion. Cependant, l'arrière du camion peut
en réalité couper les lignes de guidage de largeur du véhicule. En
réalité, si vous reculez en suivant les lignes de guidage de largeur
du véhicule, le véhicule risque de heurter le camion.
Lignes de largeur du véhicule

2384-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM33C65D)■

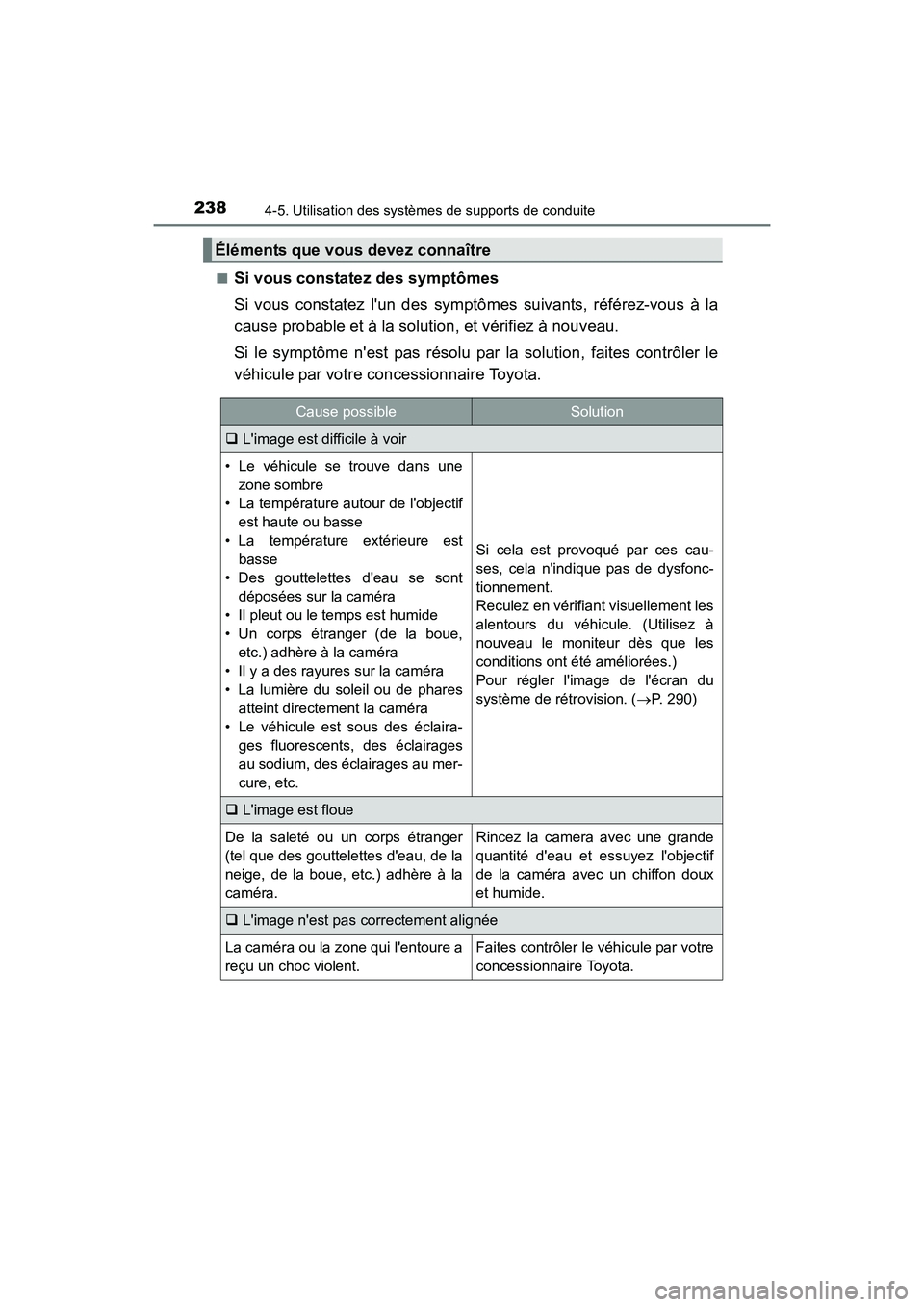

Si vous constatez des symptômes
Si vous constatez l'un des symptômes suivants, référez-vous à la
cause probable et à la solution, et vérifiez à nouveau.
Si le symptôme n'est pas résolu par la solution, faites contrôler le
véhicule par votre concessionnaire Toyota.
Éléments que vous devez connaître
Cause possibleSolution
‰
L'image est difficile à voir
• Le véhicule se trouve dans une
zone sombre
• La température autour de l'objectif est haute ou basse
• La température extérieure est basse
• Des gouttelettes d'eau se sont déposées sur la caméra
• Il pleut ou le temps est humide
• Un corps étranger (de la boue, etc.) adhère à la caméra
• Il y a des rayures sur la caméra
• La lumière du soleil ou de phares atteint directement la caméra
• Le véhicule est sous des éclaira- ges fluorescents, des éclairages
au sodium, des éclairages au mer-
cure, etc.
Si cela est provoqué par ces cau-
ses, cela n'indique pas de dysfonc-
tionnement.
Reculez en vérifiant visuellement les
alentours du véhicule. (Utilisez à
nouveau le moniteur dès que les
conditions ont été améliorées.)
Pour régler l'image de l'écran du
système de rétrovision. ( →P. 290)
‰ L'image est floue
De la saleté ou un corps étranger
(tel que des gouttelettes d'eau, de la
neige, de la boue, etc.) adhère à la
caméra.Rincez la camera avec une grande
quantité d'eau et essuyez l'objectif
de la caméra avec un chiffon doux
et humide.
‰L'image n'est pas correctement alignée
La caméra ou la zone qui l'entoure a
reçu un choc violent.Faites contrôler le véhicule par votre
concessionnaire Toyota.
