TOYOTA CAMRY HYBRID 2017 Manuel du propriétaire (in French)

691-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D (OM33C65D)

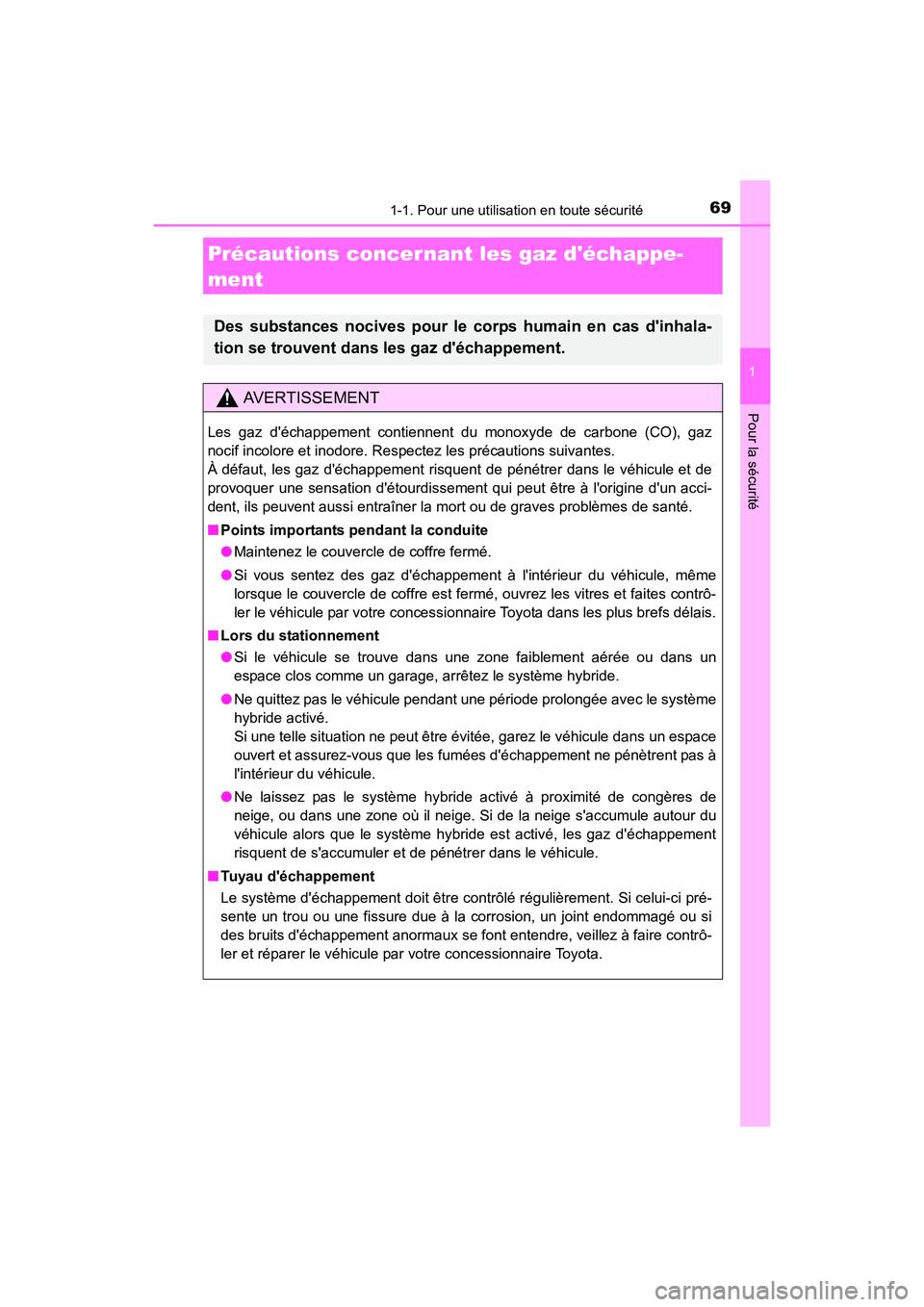

Précautions concernant les gaz d'échappe-
ment
Des substances nocives pour le corps humain en cas d'inhala-
tion se trouvent dans les gaz d'échappement.
AVERTISSEMENT
Les gaz d'échappement contiennent du monoxyde de carbone (CO), gaz
nocif incolore et inodore. Respectez les précautions suivantes.
À défaut, les gaz d'échappement risquent de pénétrer dans le véhicule et de
provoquer une sensation d'étourdissement qui peut être à l'origine d'un acci-
dent, ils peuvent aussi entraîner la mort ou de graves problèmes de santé.
■Points importants pendant la conduite
●Maintenez le couvercle de coffre fermé.
● Si vous sentez des gaz d'échappement à l'intérieur du véhicule, même
lorsque le couvercle de coffre est fermé, ouvrez les vitres et faites contrô-
ler le véhicule par votre concessionnaire Toyota dans les plus brefs délais.
■ Lors du stationnement
●Si le véhicule se trouve dans une zone faiblement aérée ou dans un
espace clos comme un garage, arrêtez le système hybride.
● Ne quittez pas le véhicule pendant une période prolongée avec le système
hybride activé.
Si une telle situation ne peut être évitée, garez le véhicule dans un espace
ouvert et assurez-vous que les fumées d'échappement ne pénètrent pas à
l'intérieur du véhicule.
● Ne laissez pas le système hybride activé à proximité de congères de
neige, ou dans une zone où il neige. Si de la neige s'accumule autour du
véhicule alors que le système hybride est activé, les gaz d'échappement
risquent de s'accumuler et de pénétrer dans le véhicule.
■ Tuyau d'échappement
Le système d'échappement doit être contrôlé régulièrement. Si celui-ci pré-
sente un trou ou une fissure due à la corrosion, un joint endommagé ou si
des bruits d'échappement anormaux se font entendre, veillez à faire contrô-
ler et réparer le véhicule par votre concessionnaire Toyota.

70
CAMRY_HV_D (OM33C65D)
1-2. Système hybride
L'illustration constitue un exemple pour l'explication et peut différer de
l'élément réel.Moteur à essence
Moteur électrique (moteur de traction)
Caractéristiques du système hybride
Votre véhicule est un véhicule hybride. Ses caractéristiques dif-
fèrent de celles des véhicules conventionnels. Assurez-vous de
bien connaître les caractéristiques de votre véhicule et de l'utili-
ser avec soin.
Le système hybride associe un moteur à essence et un moteur
électrique (moteur de traction), qu'il gère en fonction des condi-
tions de conduite afin d'optimiser la consommation en carbu-
rant et de réduire les émissions polluantes à l'échappement.
1
2

711-2. Système hybride
1
Pour la sécurité
CAMRY_HV_D (OM33C65D)

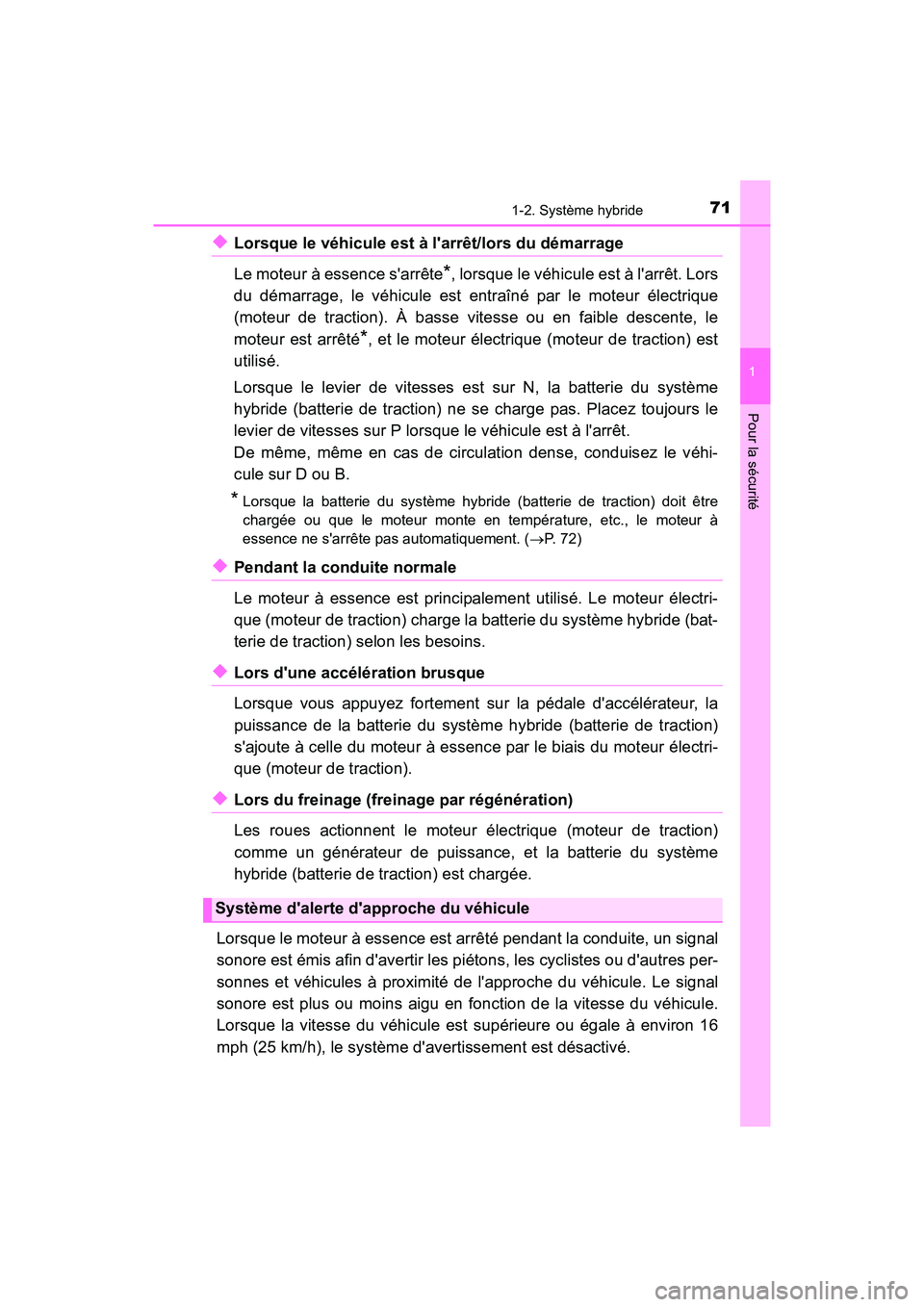

◆Lorsque le véhicule est à l'arrêt/lors du démarrage
Le moteur à essence s'arrête
*, lorsque le véhicule est à l'arrêt. Lors
du démarrage, le véhicule est entraîné par le moteur électrique
(moteur de traction). À basse vitesse ou en faible descente, le
moteur est arrêté
*, et le moteur électrique (moteur de traction) est
utilisé.
Lorsque le levier de vitesses est sur N, la batterie du système
hybride (batterie de traction) ne se charge pas. Placez toujours le
levier de vitesses sur P lorsque le véhicule est à l'arrêt.
De même, même en cas de circulation dense, conduisez le véhi-
cule sur D ou B.
*Lorsque la batterie du système hybride (batterie de traction) doit être
chargée ou que le moteur monte en température, etc., le moteur à
essence ne s'arrête pas automatiquement. ( →P. 72)
◆Pendant la conduite normale
Le moteur à essence est principalement utilisé. Le moteur électri-
que (moteur de traction) charge la batterie du système hybride (bat-
terie de traction) selon les besoins.
◆Lors d'une accélération brusque
Lorsque vous appuyez fortement sur la pédale d'accélérateur, la
puissance de la batterie du système hybride (batterie de traction)
s'ajoute à celle du moteur à essence par le biais du moteur électri-
que (moteur de traction).
◆Lors du freinage (freinage par régénération)
Les roues actionnent le moteur électrique (moteur de traction)
comme un générateur de puissance, et la batterie du système
hybride (batterie de traction) est chargée.
Lorsque le moteur à essence est arrêté pendant la conduite, un signal
sonore est émis afin d'avertir les piétons, les cyclistes ou d'autres per-
sonnes et véhicules à proximité de l'approche du véhicule. Le signal
sonore est plus ou moins aigu en fonction de la vitesse du véhicule.
Lorsque la vitesse du véhicule est supérieure ou égale à environ 16
mph (25 km/h), le système d'avertissement est désactivé.
Système d'alerte d'approche du véhicule

721-2. Système hybride
CAMRY_HV_D (OM33C65D)

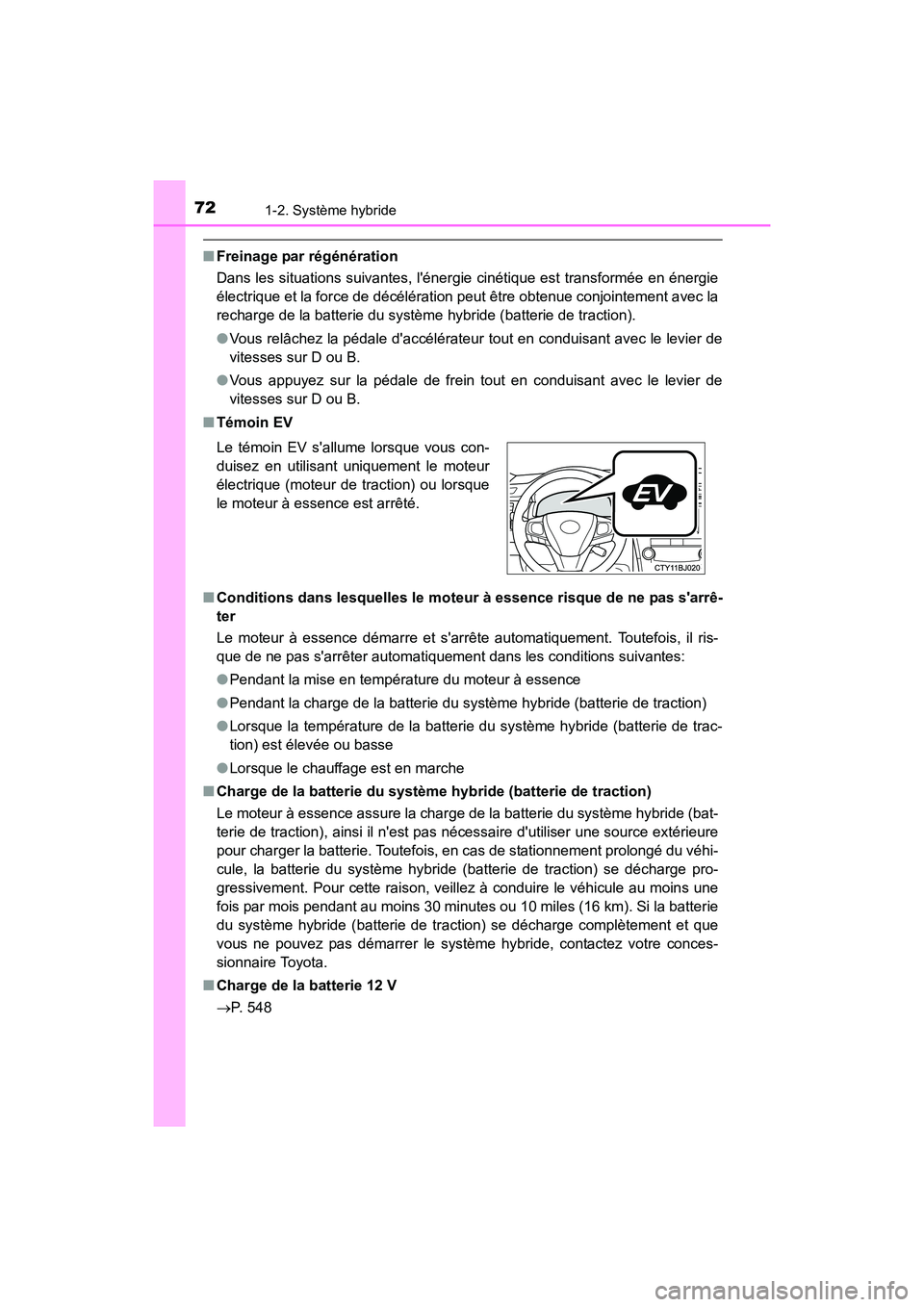

■Freinage par régénération
Dans les situations suivantes, l'énergie cinétique est transformée en énergie
électrique et la force de décélération peut être obtenue conjointement avec la
recharge de la batterie du système hybride (batterie de traction).
● Vous relâchez la pédale d'accélérateur tout en conduisant avec le levier de
vitesses sur D ou B.
● Vous appuyez sur la pédale de frein tout en conduisant avec le levier de
vitesses sur D ou B.
■ Témoin EV
■ Conditions dans lesquelles le moteur à essence risque de ne pas s'arrê-
ter
Le moteur à essence démarre et s'arrête automatiquement. Toutefois, il ris-
que de ne pas s'arrêter automatiquement dans les conditions suivantes:
●Pendant la mise en température du moteur à essence
● Pendant la charge de la batterie du système hybride (batterie de traction)
● Lorsque la température de la batterie du système hybride (batterie de trac-
tion) est élevée ou basse
● Lorsque le chauffage est en marche
■ Charge de la batterie du système hybride (batterie de traction)
Le moteur à essence assure la charge de la batterie du système hybride (bat-
terie de traction), ainsi il n'est pas néces saire d'utiliser une source extérieure
pour charger la batterie. Toutefois, en cas de stationnement prolongé du véhi-
cule, la batterie du système hybride (batterie de traction) se décharge pro-
gressivement. Pour cette raison, veillez à conduire le véhicule au moins une
fois par mois pendant au moins 30 minutes ou 10 miles (16 km). Si la batterie
du système hybride (batterie de traction) se décharge complètement et que
vous ne pouvez pas démarrer le système hybride, contactez votre conces-
sionnaire Toyota.
■ Charge de la batterie 12 V
→ P. 548
Le témoin EV s'allume lorsque vous con-
duisez en utilisant uniquement le moteur
électrique (moteur de traction) ou lorsque
le moteur à essence est arrêté.

731-2. Système hybride
1
Pour la sécurité

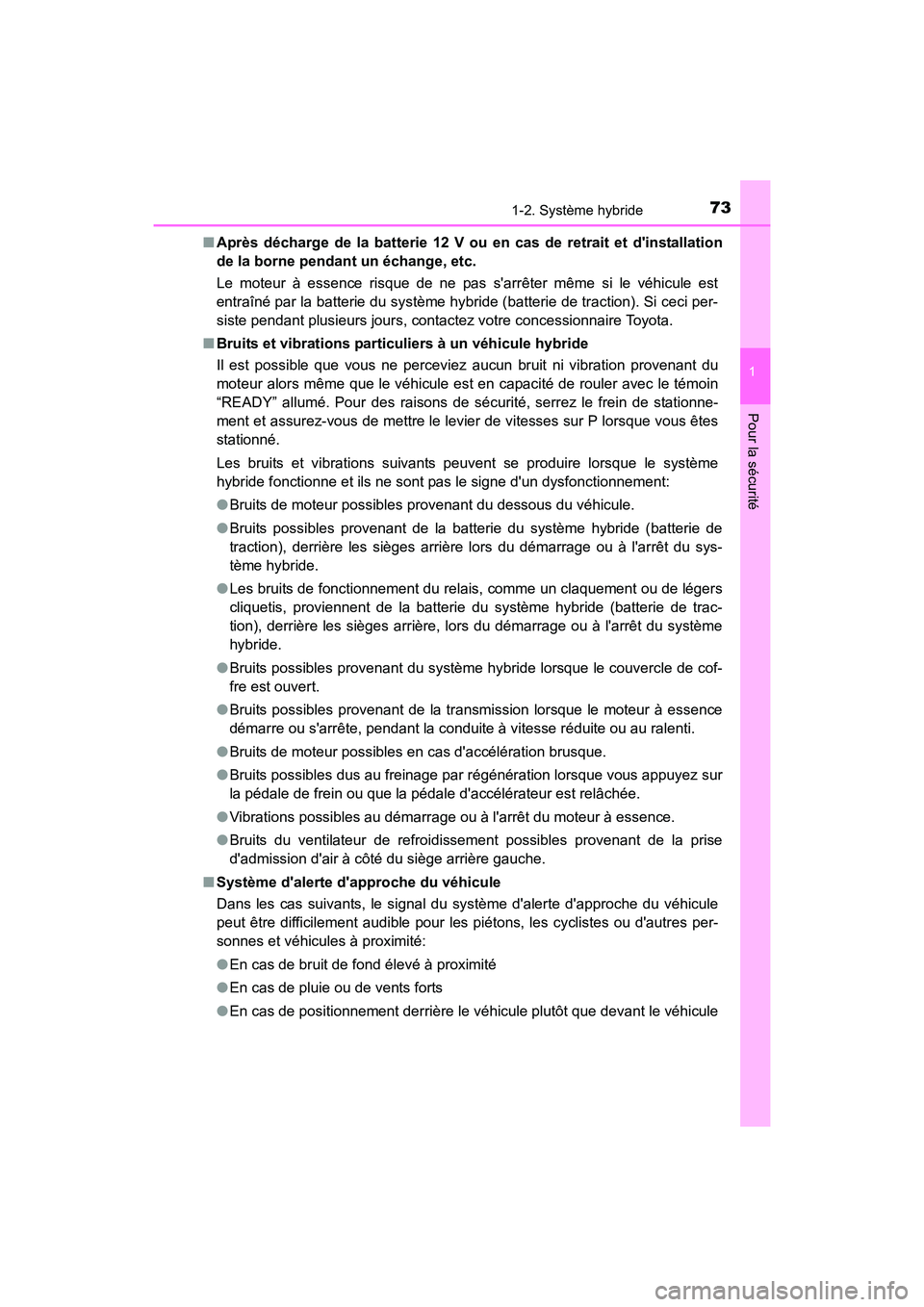

CAMRY_HV_D (OM33C65D)■
Après décharge de la batterie 12 V ou en cas de retrait et d'installation
de la borne pendant un échange, etc.
Le moteur à essence risque de ne pas s'arrêter même si le véhicule est
entraîné par la batterie du système hybride (batterie de traction). Si ceci per-
siste pendant plusieurs jours, contactez votre concessionnaire Toyota.
■ Bruits et vibrations particuliers à un véhicule hybride
Il est possible que vous ne perceviez aucun bruit ni vibration provenant du
moteur alors même que le véhicule est en capacité de rouler avec le témoin
“READY” allumé. Pour des raisons de sécurité, serrez le frein de stationne-
ment et assurez-vous de mettre le levier de vitesses sur P lorsque vous êtes
stationné.
Les bruits et vibrations suivants peuvent se produire lorsque le système
hybride fonctionne et ils ne sont pas le signe d'un dysfonctionnement:
●Bruits de moteur possibles provenant du dessous du véhicule.
● Bruits possibles provenant de la batterie du système hybride (batterie de
traction), derrière les sièges arrière lors du démarrage ou à l'arrêt du sys-
tème hybride.
● Les bruits de fonctionnement du relais, comme un claquement ou de légers
cliquetis, proviennent de la batterie du système hybride (batterie de trac-
tion), derrière les sièges arrière, lors du démarrage ou à l'arrêt du système
hybride.
● Bruits possibles provenant du système hybride lorsque le couvercle de cof-
fre est ouvert.
● Bruits possibles provenant de la transmission lorsque le moteur à essence
démarre ou s'arrête, pendant la conduite à vitesse réduite ou au ralenti.
● Bruits de moteur possibles en cas d'accélération brusque.
● Bruits possibles dus au freinage par régénération lorsque vous appuyez sur
la pédale de frein ou que la pédale d'accélérateur est relâchée.
● Vibrations possibles au démarrage ou à l'arrêt du moteur à essence.
● Bruits du ventilateur de refroidiss ement possibles provenant de la prise
d'admission d'air à côté du siège arrière gauche.
■ Système d'alerte d'approche du véhicule
Dans les cas suivants, le signal du système d'alerte d'approche du véhicule
peut être difficilement audible pour les piétons, les cyclistes ou d'autres per-
sonnes et véhicules à proximité:
●En cas de bruit de fond élevé à proximité
● En cas de pluie ou de vents forts
● En cas de positionnement derrière le véhicule plutôt que devant le véhicule

741-2. Système hybride
CAMRY_HV_D (OM33C65D)■

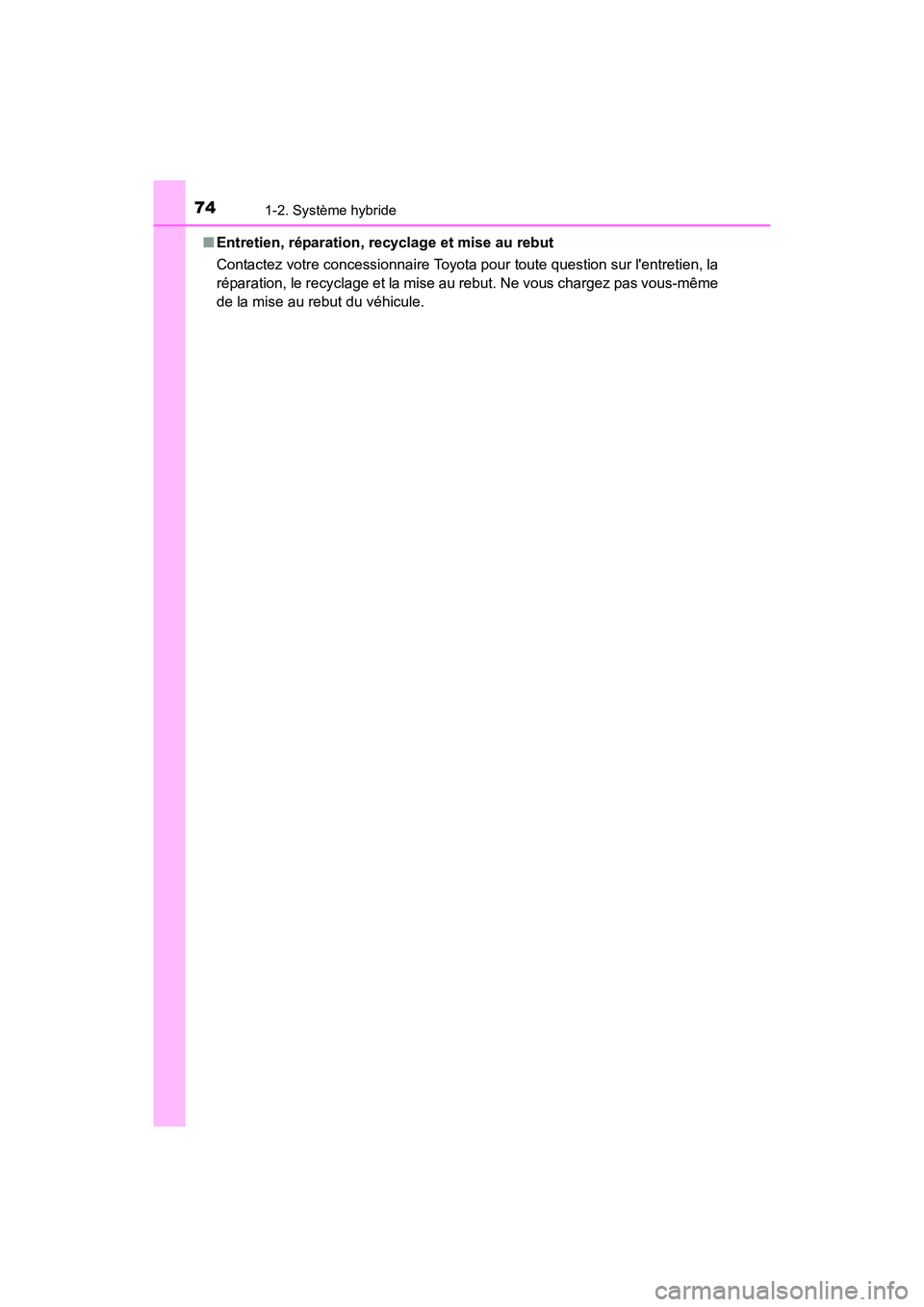

Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour toute question sur l'entretien, la
réparation, le recyclage et la mise au rebut. Ne vous chargez pas vous-même
de la mise au rebut du véhicule.

751-2. Système hybride
1
Pour la sécurité
CAMRY_HV_D (OM33C65D)
L'illustration constitue un exemple pour l'explication et peut différer de
l'élément réel.

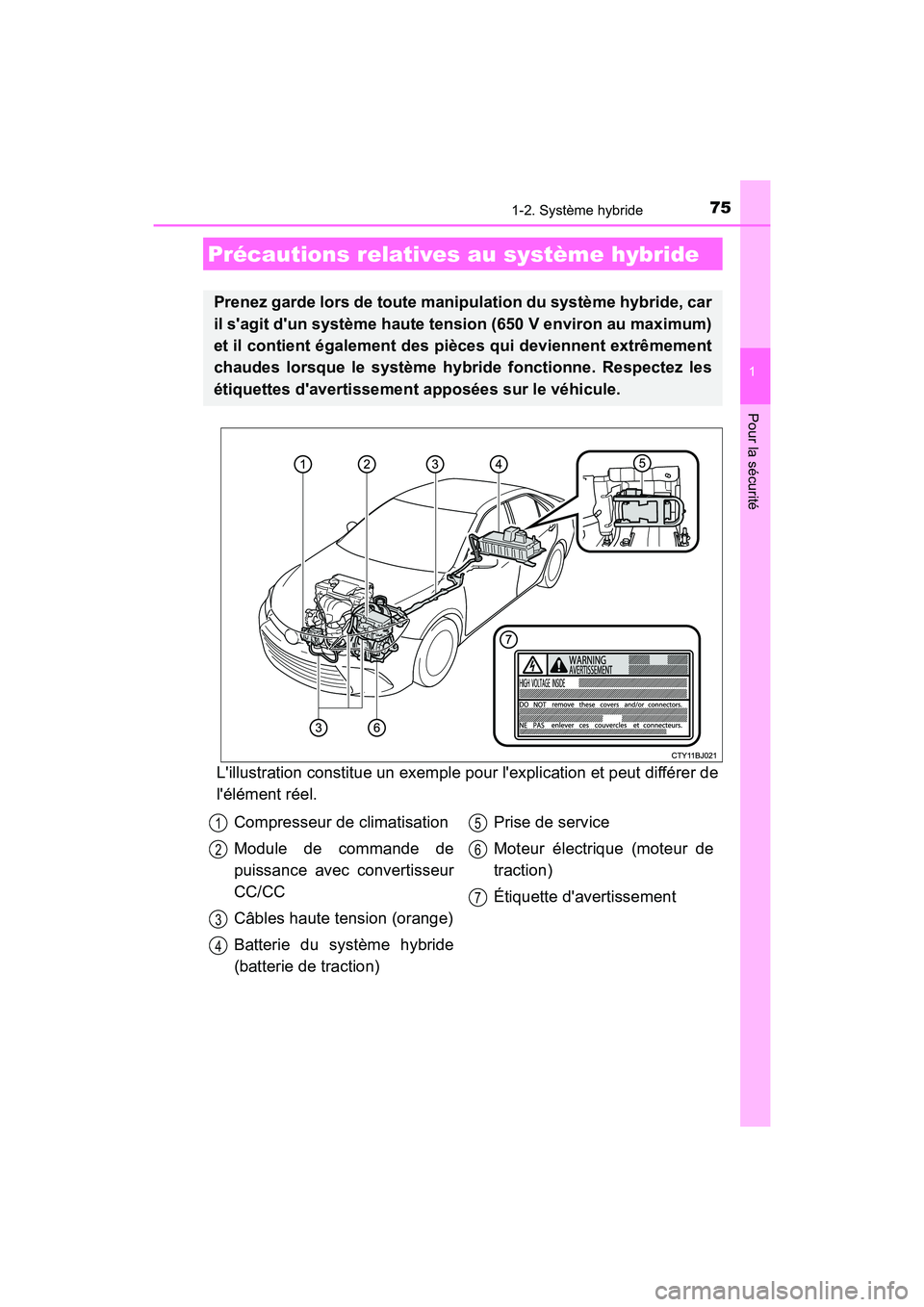

Précautions relatives au système hybride
Prenez garde lors de toute manipulation du système hybride, car
il s'agit d'un système haute tension (650 V environ au maximum)
et il contient également des pièces qui deviennent extrêmement
chaudes lorsque le système hybride fonctionne. Respectez les
étiquettes d'avertissement apposées sur le véhicule.
Compresseur de climatisation
Module de commande de
puissance avec convertisseur
CC/CC
Câbles haute tension (orange)
Batterie du système hybride
(batterie de traction)Prise de service
Moteur électrique (moteur de
traction)
Étiquette d'avertissement1
2
3
4
5
6
7

761-2. Système hybride
CAMRY_HV_D (OM33C65D)

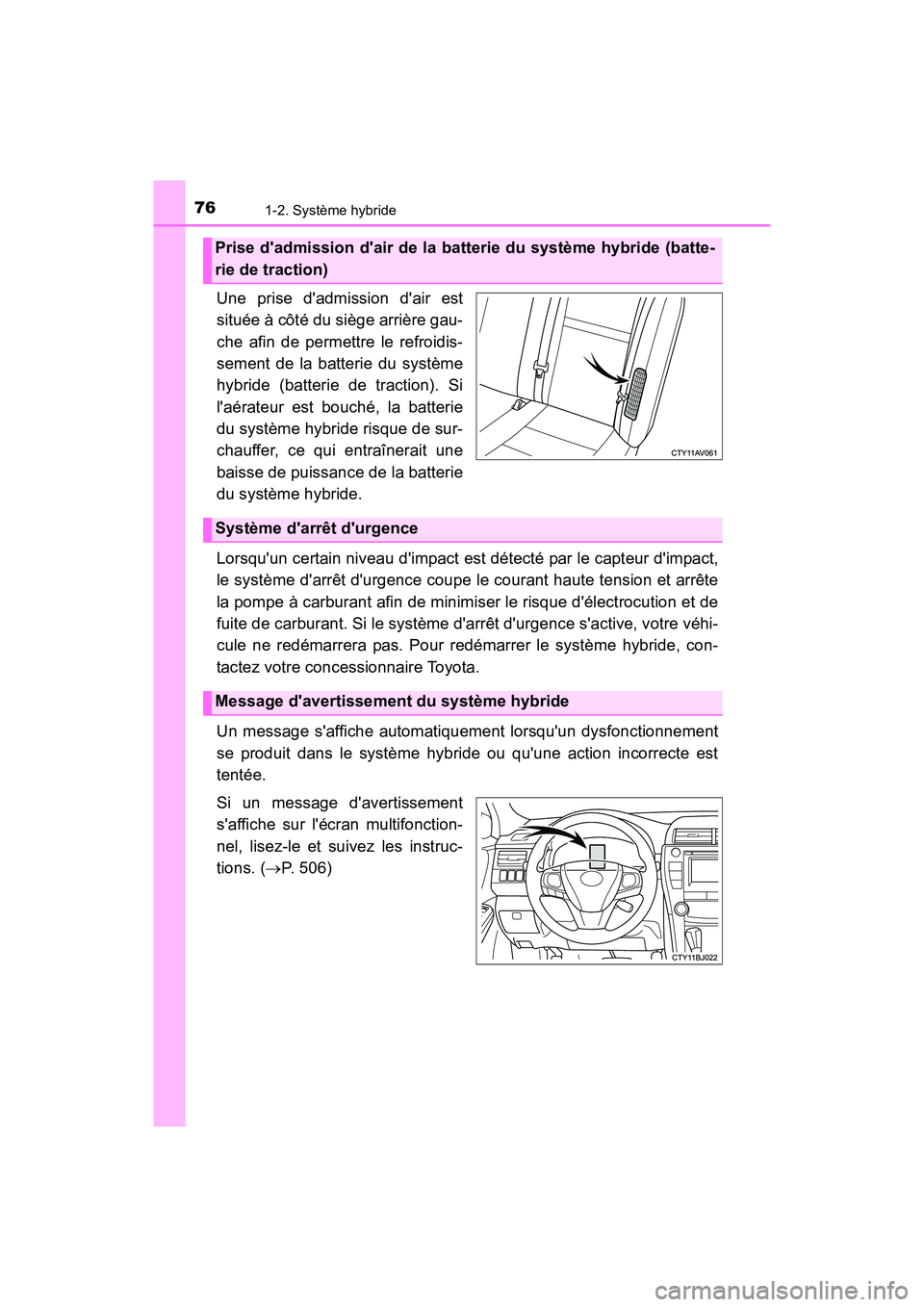

Une prise d'admission d'air est
située à côté du siège arrière gau-
che afin de permettre le refroidis-
sement de la batterie du système
hybride (batterie de traction). Si
l'aérateur est bouché, la batterie
du système hybride risque de sur-
chauffer, ce qui entraînerait une
baisse de puissance de la batterie
du système hybride.
Lorsqu'un certain niveau d'impact est détecté par le capteur d'impact,
le système d'arrêt d'urgence coupe le courant haute tension et arrête
la pompe à carburant afin de minimiser le risque d'électrocution et de
fuite de carburant. Si le système d'arrêt d'urgence s'active, votre véhi-
cule ne redémarrera pas. Pour redémarrer le système hybride, con-
tactez votre concessionnaire Toyota.
Un message s'affiche automatiquement lorsqu'un dysfonctionnement
se produit dans le système hybride ou qu'une action incorrecte est
tentée.
Si un message d'avertissement
s'affiche sur l'écran multifonction-
nel, lisez-le et suivez les instruc-
tions. (→P. 506)
Prise d'admission d'air de la batterie du système hybride (batte-
rie de traction)
Système d'arrêt d'urgence
Message d'avertissement du système hybride

771-2. Système hybride
1
Pour la sécurité
CAMRY_HV_D (OM33C65D)

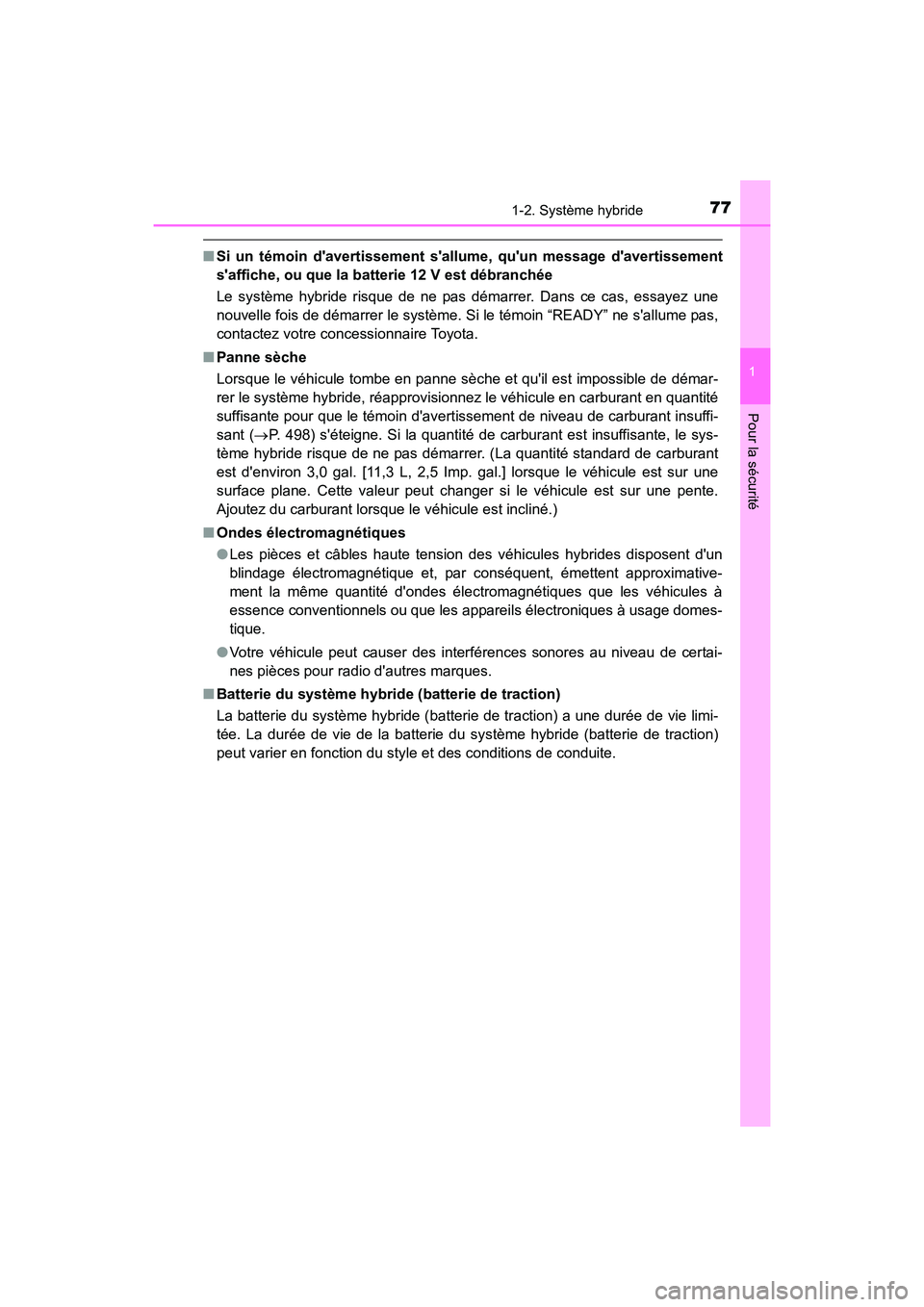

■Si un témoin d'avertissement s'allume, qu'un message d'avertissement
s'affiche, ou que la batterie 12 V est débranchée
Le système hybride risque de ne pas démarrer. Dans ce cas, essayez une
nouvelle fois de démarrer le système. Si le témoin “READY” ne s'allume pas,
contactez votre concessionnaire Toyota.
■ Panne sèche
Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démar-
rer le système hybride, réapprovisionnez le véhicule en carburant en quantité
suffisante pour que le témoin d'avertissement de niveau de carburant insuffi-
sant ( →P. 498) s'éteigne. Si la quantité de carburant est insuffisante, le sys-
tème hybride risque de ne pas démarrer. (La quantité standard de carburant
est d'environ 3,0 gal. [11,3 L, 2,5 Imp. gal.] lorsque le véhicule est sur une
surface plane. Cette valeur peut changer si le véhicule est sur une pente.
Ajoutez du carburant lorsque le véhicule est incliné.)
■ Ondes électromagnétiques
●Les pièces et câbles haute tension des véhicules hybrides disposent d'un
blindage électromagnétique et, par conséquent, émettent approximative-
ment la même quantité d'ondes électromagnétiques que les véhicules à
essence conventionnels ou que les appareils électroniques à usage domes-
tique.
● Votre véhicule peut causer des interférences sonores au niveau de certai-
nes pièces pour radio d'autres marques.
■ Batterie du système hybride (batterie de traction)
La batterie du système hybride (batterie de traction) a une durée de vie limi-
tée. La durée de vie de la batterie du système hybride (batterie de traction)
peut varier en fonction du style et des conditions de conduite.

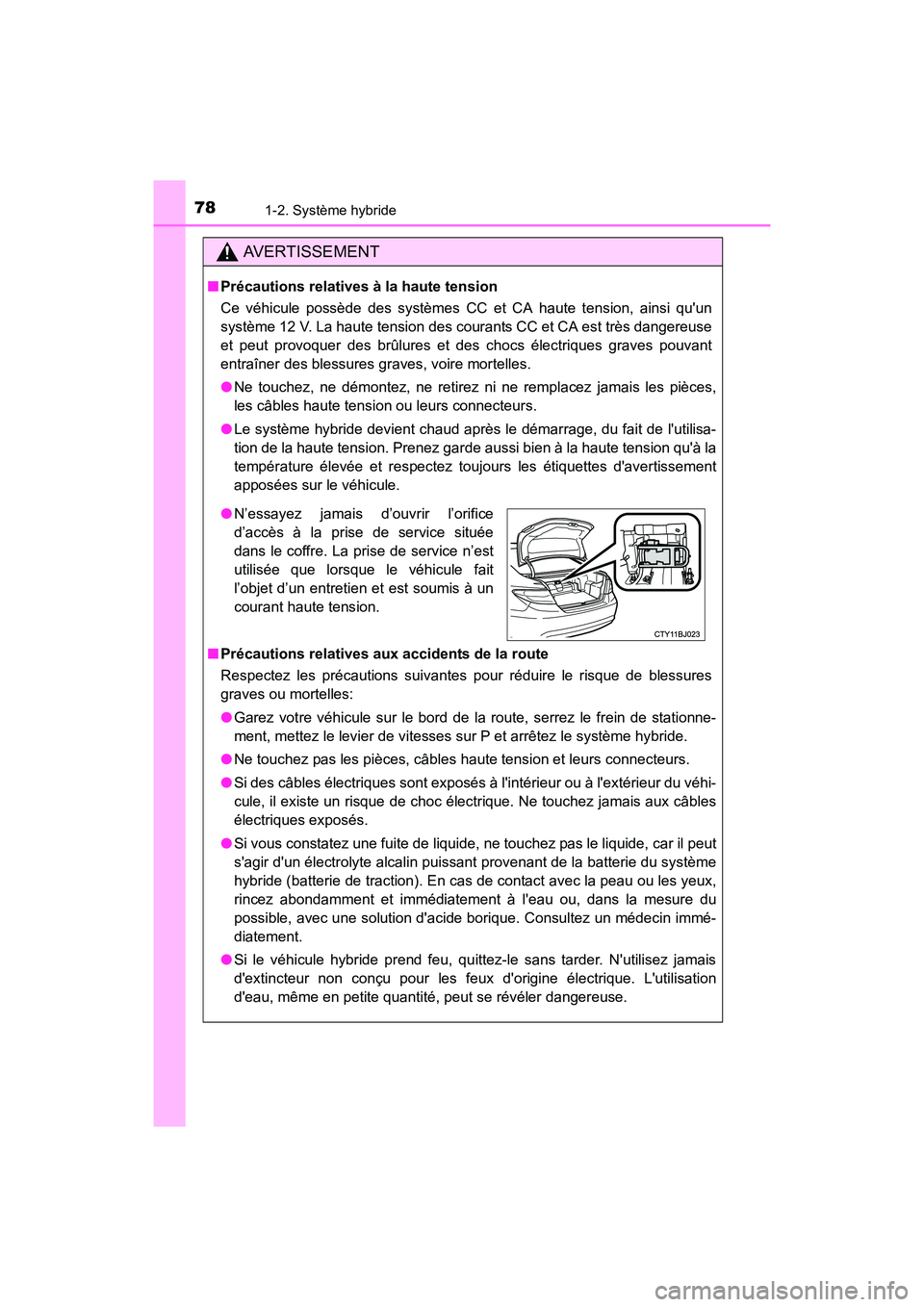

781-2. Système hybride
CAMRY_HV_D (OM33C65D)
AVERTISSEMENT
■Précautions relatives à la haute tension
Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un
système 12 V. La haute tension des courants CC et CA est très dangereuse
et peut provoquer des brûlures et des chocs électriques graves pouvant
entraîner des blessures graves, voire mortelles.
●Ne touchez, ne démontez, ne retirez ni ne remplacez jamais les pièces,
les câbles haute tension ou leurs connecteurs.
● Le système hybride devient chaud après le démarrage, du fait de l'utilisa-
tion de la haute tension. Prenez garde aussi bien à la haute tension qu'à la
température élevée et respectez toujours les étiquettes d'avertissement
apposées sur le véhicule.
■ Précautions relatives aux accidents de la route
Respectez les précautions suivantes pour réduire le risque de blessures
graves ou mortelles:
●Garez votre véhicule sur le bord de la route, serrez le frein de stationne-
ment, mettez le levier de vitesses sur P et arrêtez le système hybride.
● Ne touchez pas les pièces, câbles haute tension et leurs connecteurs.
● Si des câbles électriques sont exposés à l'intérieur ou à l'extérieur du véhi-
cule, il existe un risque de choc électrique. Ne touchez jamais aux câbles
électriques exposés.
● Si vous constatez une fuite de liquide, ne touchez pas le liquide, car il peut
s'agir d'un électrolyte alcalin puissant provenant de la batterie du système
hybride (batterie de traction). En cas de contact avec la peau ou les yeux,
rincez abondamment et immédiatement à l'eau ou, dans la mesure du
possible, avec une solution d'acide borique. Consultez un médecin immé-
diatement.
● Si le véhicule hybride prend feu, quittez-le sans tarder. N'utilisez jamais
d'extincteur non conçu pour les feux d'origine électrique. L'utilisation
d'eau, même en petite quantité, peut se révéler dangereuse.
● N’essayez jamais d’ouvrir l’orifice
d’accès à la prise de service située
dans le coffre. La prise de service n’est
utilisée que lorsque le véhicule fait
l’objet d’un entretien et est soumis à un
courant haute tension.
