892. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM33C65D)
Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.

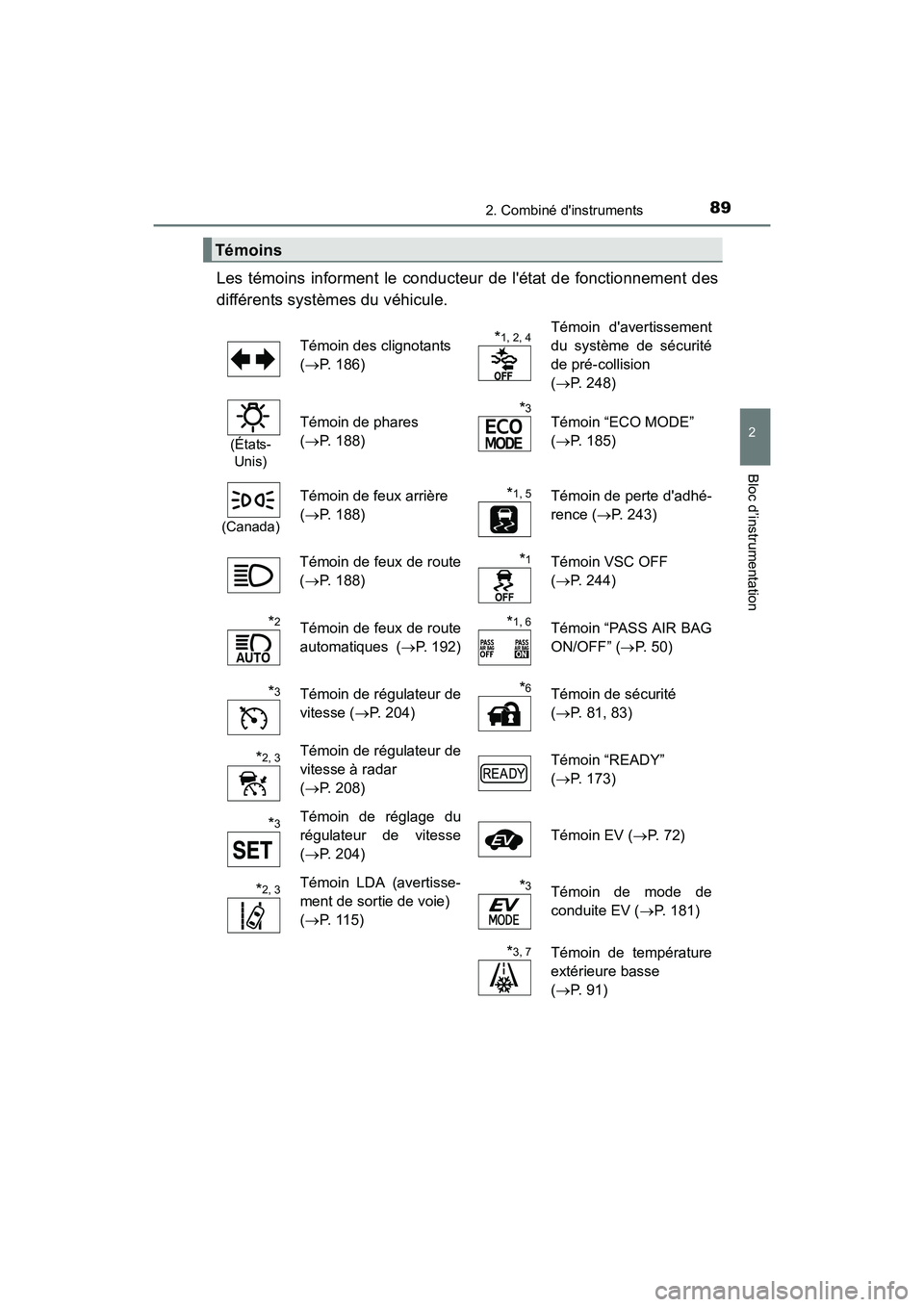

Témoins
Témoin des clignotants
(→ P. 186)*1, 2, 4Témoin d'avertissement
du système de sécurité
de pré-collision
(→ P. 248)
(États-
Unis)
Témoin de phares
( → P. 188)*3Témoin “ECO MODE”
(→ P. 185)
(Canada)
Témoin de feux arrière
(→ P. 188) *1, 5 Témoin de perte d'adhé-
rence ( →P. 243)
Témoin de feux de route
( → P. 188)
*1Témoin VSC OFF
(→ P. 244)
*2Témoin de feux de route
automatiques ( →P. 192)*1, 6Témoin “PASS AIR BAG
ON/OFF” ( →P. 50)
*3Témoin de régulateur de
vitesse ( →P. 204)*6Témoin de sécurité
(→ P. 81, 83)
*2, 3Témoin de régulateur de
vitesse à radar
(→ P. 208) Témoin “READY”
(
→ P. 173)
*3Témoin de réglage du
régulateur de vitesse
(→ P. 204) Témoin EV (
→P. 72)
*2, 3Témoin LDA (avertisse-
ment de sortie de voie)
(→ P. 115)*3Témoin de mode de
conduite EV ( →P. 181)
*3, 7Témoin de température
extérieure basse
(→ P. 91)

902. Combiné d'instruments
CAMRY_HV_D (OM33C65D)

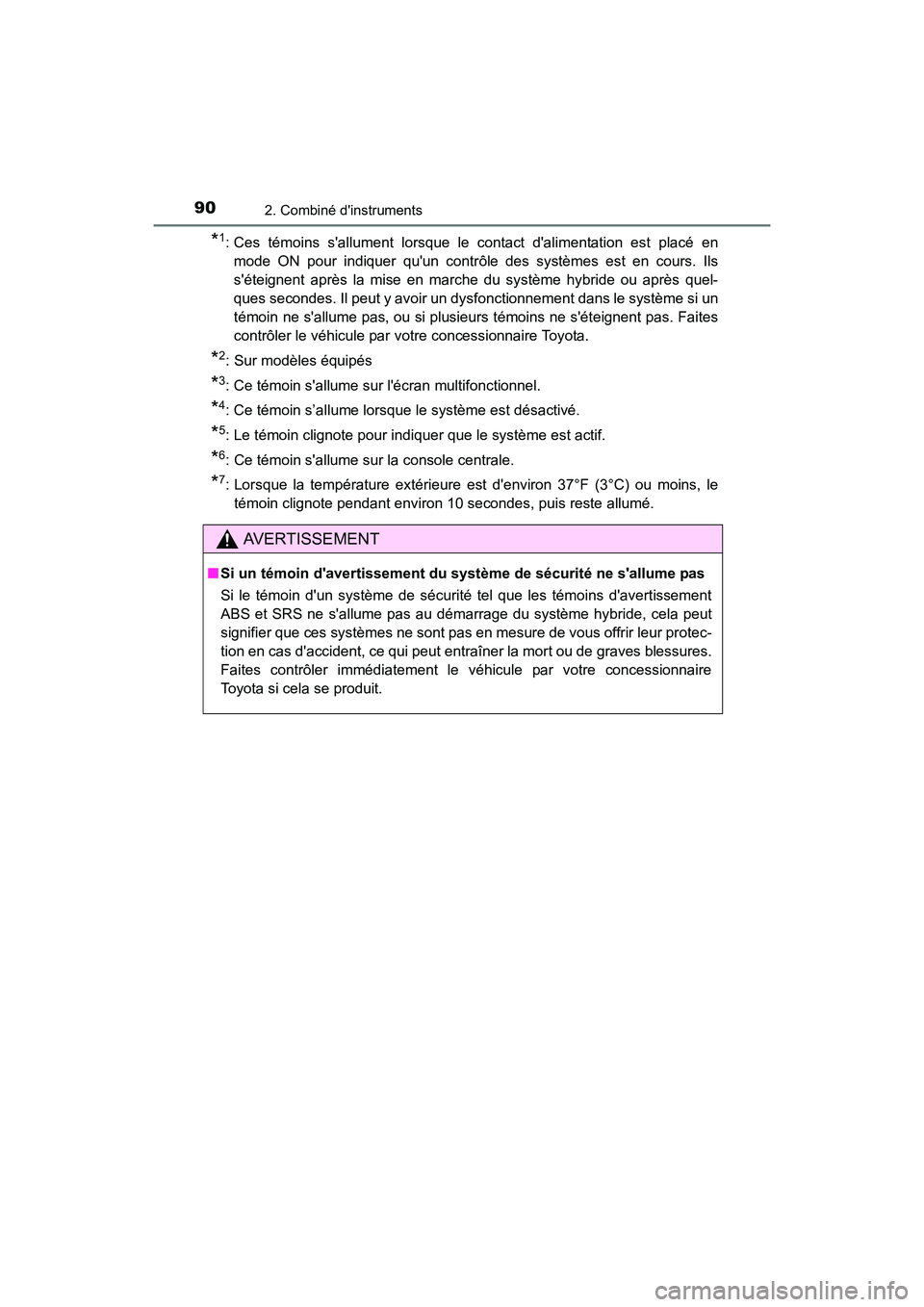

*1: Ces témoins s'allument lorsque le contact d'alimentation est placé enmode ON pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après la mise en marche du système hybride ou après quel-
ques secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites
contrôler le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Ce témoin s'allume sur l'écran multifonctionnel.
*4: Ce témoin s’allume lorsque le système est désactivé.
*5: Le témoin clignote pour indiquer que le système est actif.
*6: Ce témoin s'allume sur la console centrale.
*7: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, le
témoin clignote pendant environ 10 secondes, puis reste allumé.
AVERTISSEMENT
■ Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS et SRS ne s'allume pas au démarrage du système hybride, cela peut
signifier que ces systèmes ne sont pas en mesure de vous offrir leur protec-
tion en cas d'accident, ce qui peut entraîner la mort ou de graves blessures.
Faites contrôler immédiatement le véhicule par votre concessionnaire
Toyota si cela se produit.

912. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM33C65D)

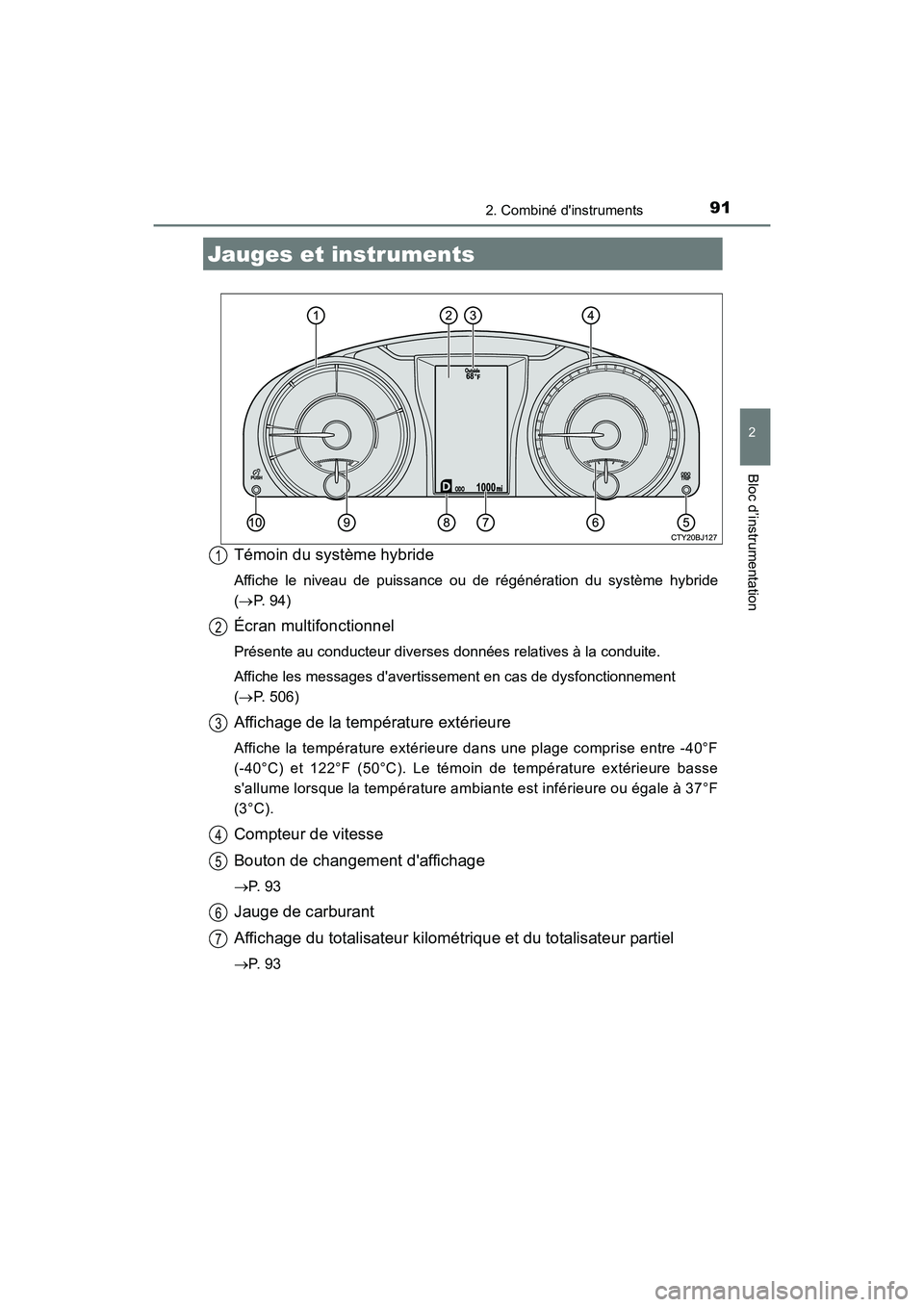

Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride
(→ P. 94)
Écran multifonctionnel
Présente au conducteur diverses données relatives à la conduite.
Affiche les messages d'avertissement en cas de dysfonctionnement
(→ P. 506)
Affichage de la température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C). Le témoin de température extérieure basse
s'allume lorsque la température ambiante est inférieure ou égale à 37°F
(3°C).
Compteur de vitesse
Bouton de changement d'affichage
→P. 9 3
Jauge de carburant
Affichage du totalisateur kilométrique et du totalisateur partiel
→P. 9 3
Jauges et instruments
1
2
3
4
5
6
7

922. Combiné d'instruments
CAMRY_HV_D (OM33C65D)

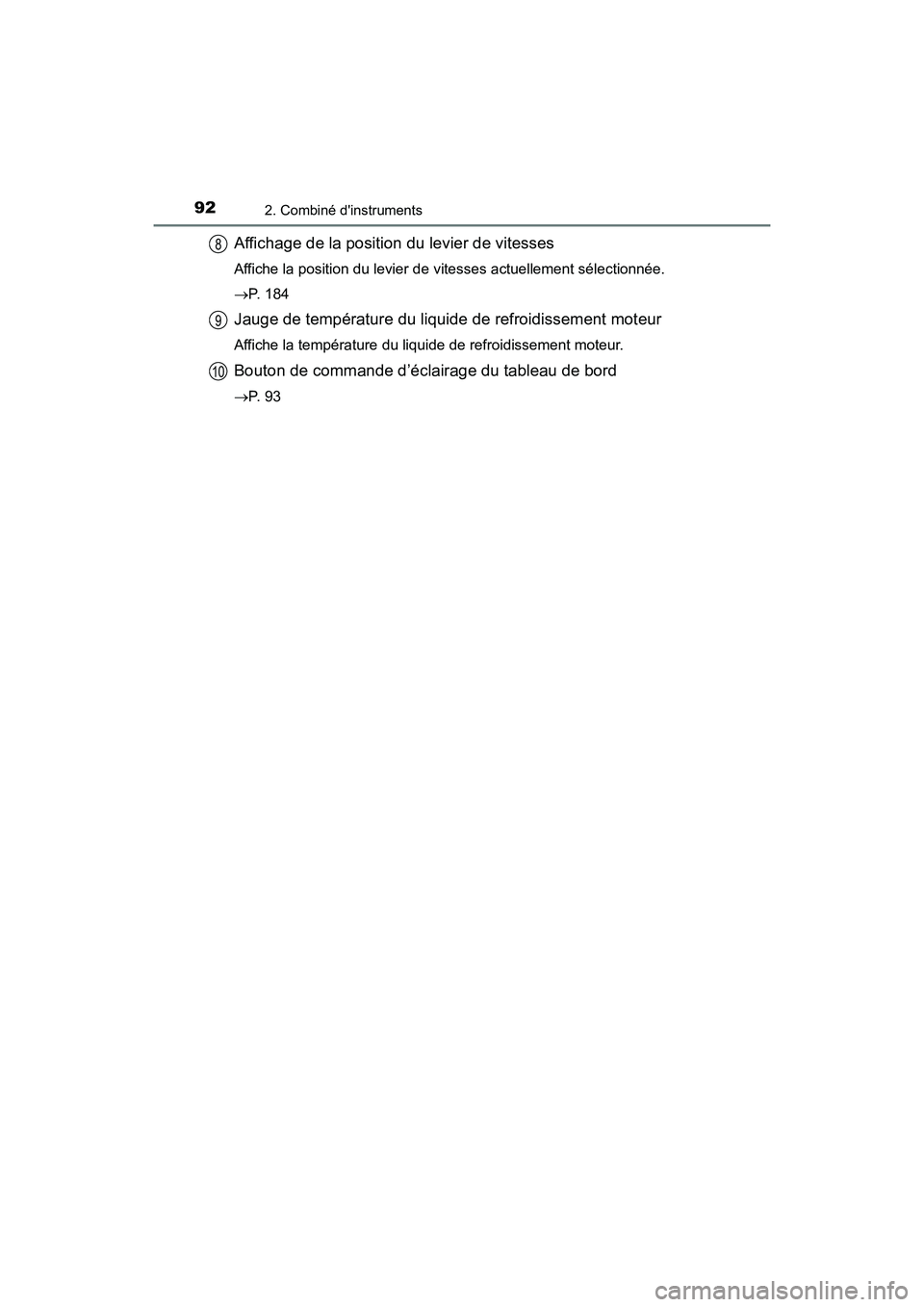

Affichage de la position du levier de vitesses
Affiche la position du levier de vitesses actuellement sélectionnée.
→P. 184
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Bouton de commande d’éclairage du tableau de bord
→P. 9 3
8
9
10

932. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM33C65D)

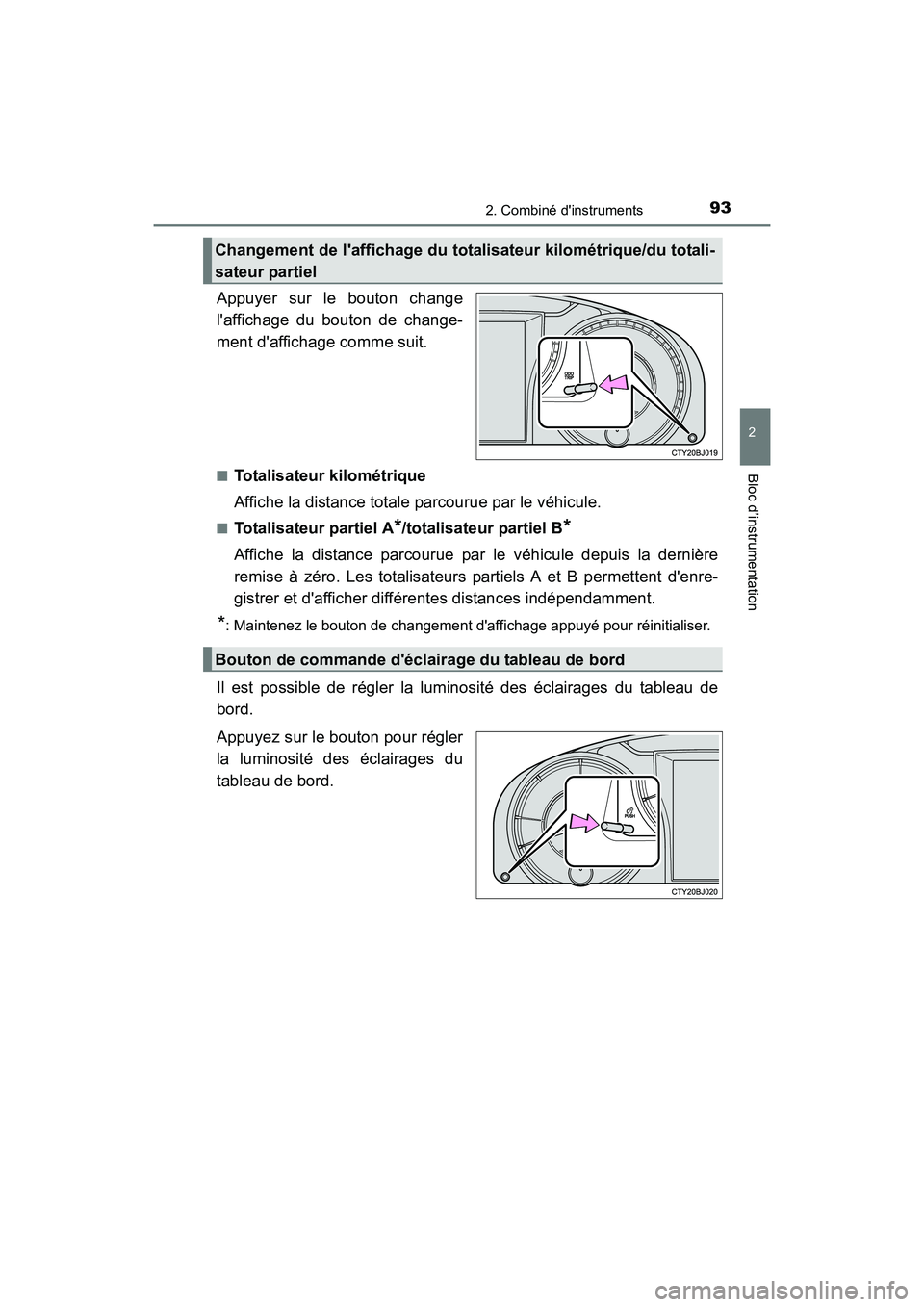

Appuyer sur le bouton change
l'affichage du bouton de change-
ment d'affichage comme suit.
■Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A*/totalisateur partiel B*
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro. Les totalisateurs partiels A et B permettent d'enre-
gistrer et d'afficher différentes distances indépendamment.
*: Maintenez le bouton de changement d'affichage appuyé pour réinitialiser.
Il est possible de régler la luminosité des éclairages du tableau de
bord.
Appuyez sur le bouton pour régler
la luminosité des éclairages du
tableau de bord.
Changement de l'affichage du totalisateur kilométrique/du totali-
sateur partiel
Bouton de commande d'éclairage du tableau de bord

942. Combiné d'instruments
CAMRY_HV_D (OM33C65D)

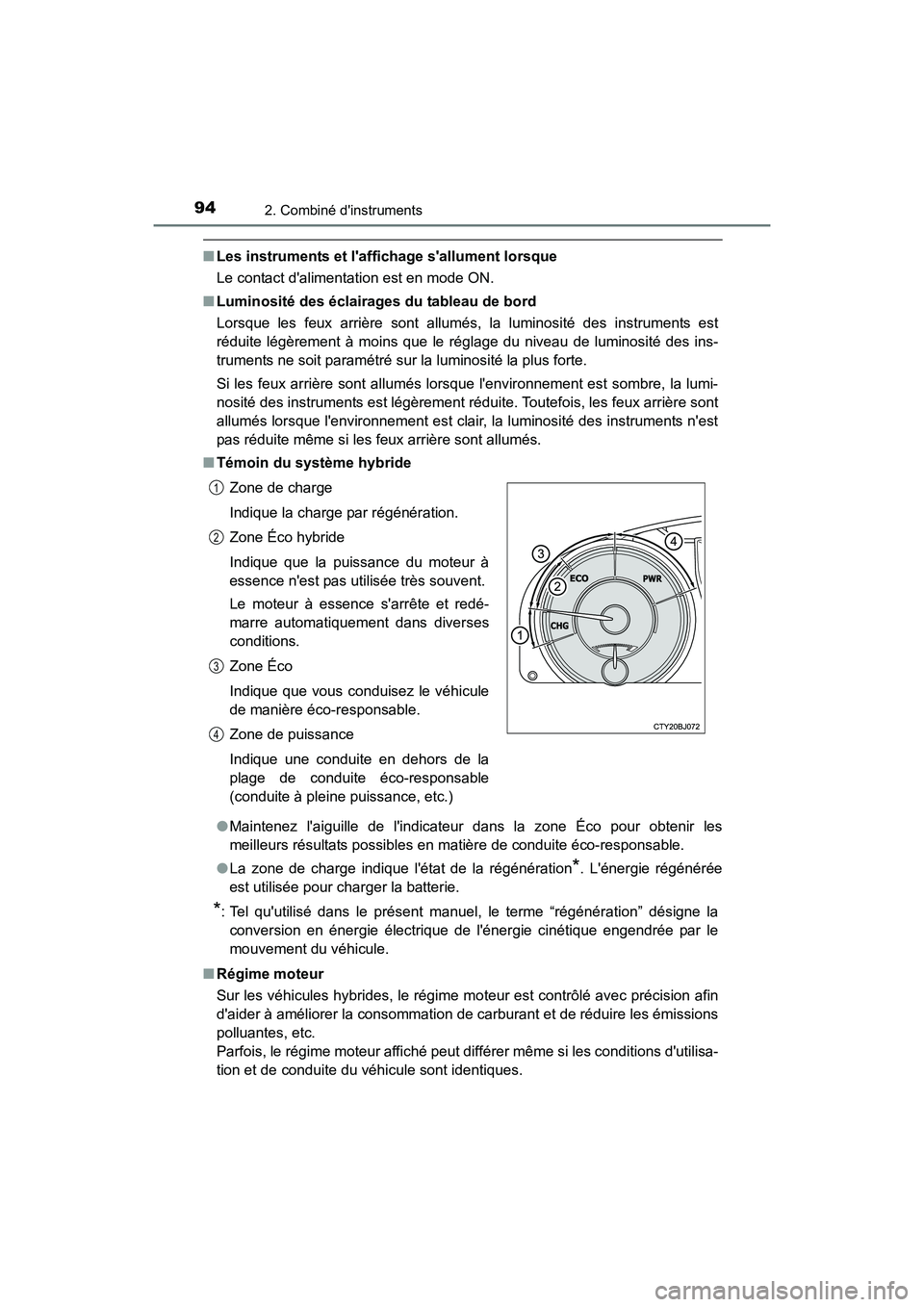

■Les instruments et l'affichage s'allument lorsque
Le contact d'alimentation est en mode ON.
■ Luminosité des éclairages du tableau de bord
Lorsque les feux arrière sont allumés, la luminosité des instruments est
réduite légèrement à moins que le réglage du niveau de luminosité des ins-
truments ne soit paramétré sur la luminosité la plus forte.
Si les feux arrière sont allumés lorsque l'environnement est sombre, la lumi-
nosité des instruments est légèrement réduite. Toutefois, les feux arrière sont
allumés lorsque l'environnement est clair, la luminosité des instruments n'est
pas réduite même si les feux arrière sont allumés.
■ Témoin du système hybride
●Maintenez l'aiguille de l'indicateur dans la zone Éco pour obtenir les
meilleurs résultats possibles en matière de conduite éco-responsable.
● La zone de charge indique l'état de la régénération
*. L'énergie régénérée
est utilisée pour charger la batterie.
*: Tel qu'utilisé dans le présent manuel, le terme “régénération” désigne la conversion en énergie électrique de l'énergie cinétique engendrée par le
mouvement du véhicule.
■ Régime moteur
Sur les véhicules hybrides, le régime mo teur est contrôlé avec précision afin
d'aider à améliorer la consommation de carburant et de réduire les émissions
polluantes, etc.
Parfois, le régime moteur affiché peut di fférer même si les conditions d'utilisa-
tion et de conduite du véhicule sont identiques. Zone de charge
Indique la charge par régénération.
Zone Éco hybride
Indique que la puissance du moteur à
essence n'est pas utilisée très souvent.
Le moteur à essence s'arrête et redé-
marre automatiquement dans diverses
conditions.
Zone Éco
Indique que vous conduisez le véhicule
de manière éco-responsable.
Zone de puissance
Indique une conduite en dehors de la
plage de conduite éco-responsable
(conduite à pleine puissance, etc.)
1
2
3
4

952. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM33C65D)■

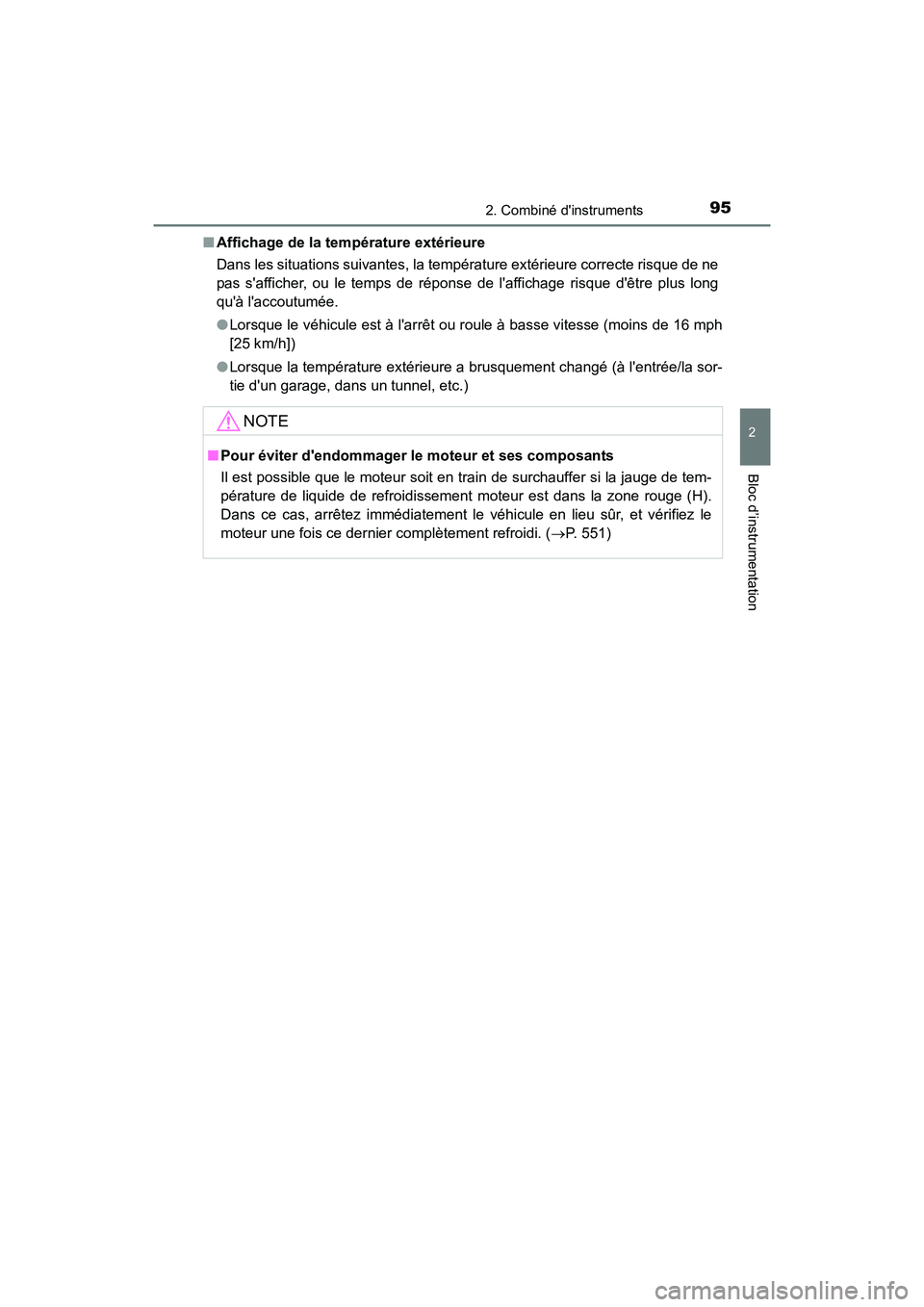

Affichage de la température extérieure
Dans les situations suivantes, la température extérieure correcte risque de ne
pas s'afficher, ou le temps de réponse de l'affichage risque d'être plus long
qu'à l'accoutumée.
●Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de 16 mph
[25 km/h])
● Lorsque la température extérieure a brusquement changé (à l'entrée/la sor-
tie d'un garage, dans un tunnel, etc.)
NOTE
■ Pour éviter d'endommager le moteur et ses composants
Il est possible que le moteur soit en train de surchauffer si la jauge de tem-
pérature de liquide de refroidissement moteur est dans la zone rouge (H).
Dans ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le
moteur une fois ce dernier complètement refroidi. (→P. 551)

962. Combiné d'instruments
CAMRY_HV_D (OM33C65D)

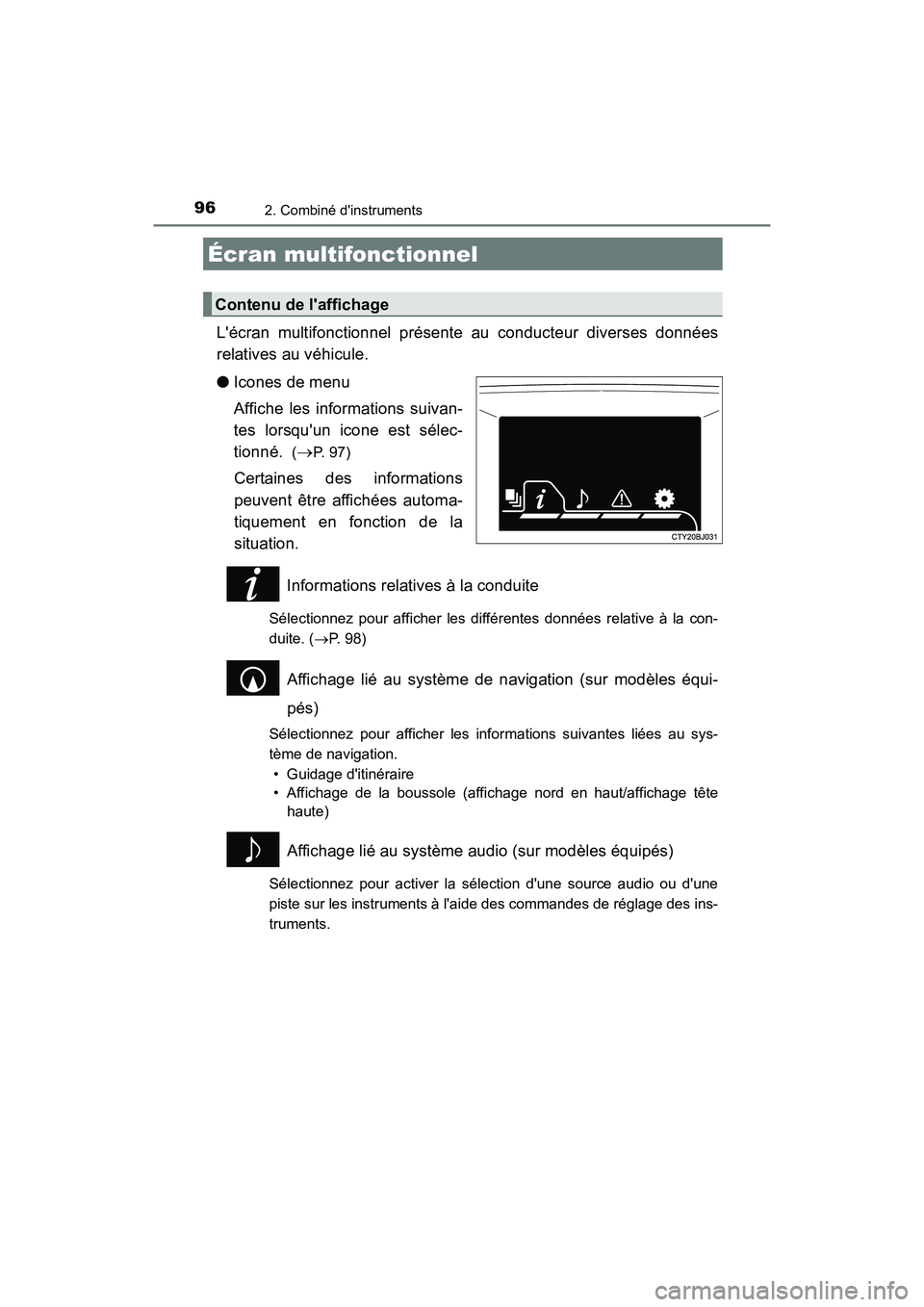

L'écran multifonctionnel présente au conducteur diverses données
relatives au véhicule.
●Icones de menu
Affiche les informations suivan-
tes lorsqu'un icone est sélec-
tionné.
(→P. 97)
Certaines des informations
peuvent être affichées automa-
tiquement en fonction de la
situation.
Informations relatives à la conduite
Sélectionnez pour afficher les différentes données relative à la con-
duite. (→P. 98)
Affichage lié au système de navigation (sur modèles équi-
pés)
Sélectionnez pour afficher les informations suivantes liées au sys-
tème de navigation.
• Guidage d'itinéraire
• Affichage de la boussole (affichage nord en haut/affichage tête haute)
Affichage lié au système audio (sur modèles équipés)
Sélectionnez pour activer la sélection d'une source audio ou d'une
piste sur les instruments à l'aide des commandes de réglage des ins-
truments.
Écran multifonctionnel
Contenu de l'affichage

972. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM33C65D)

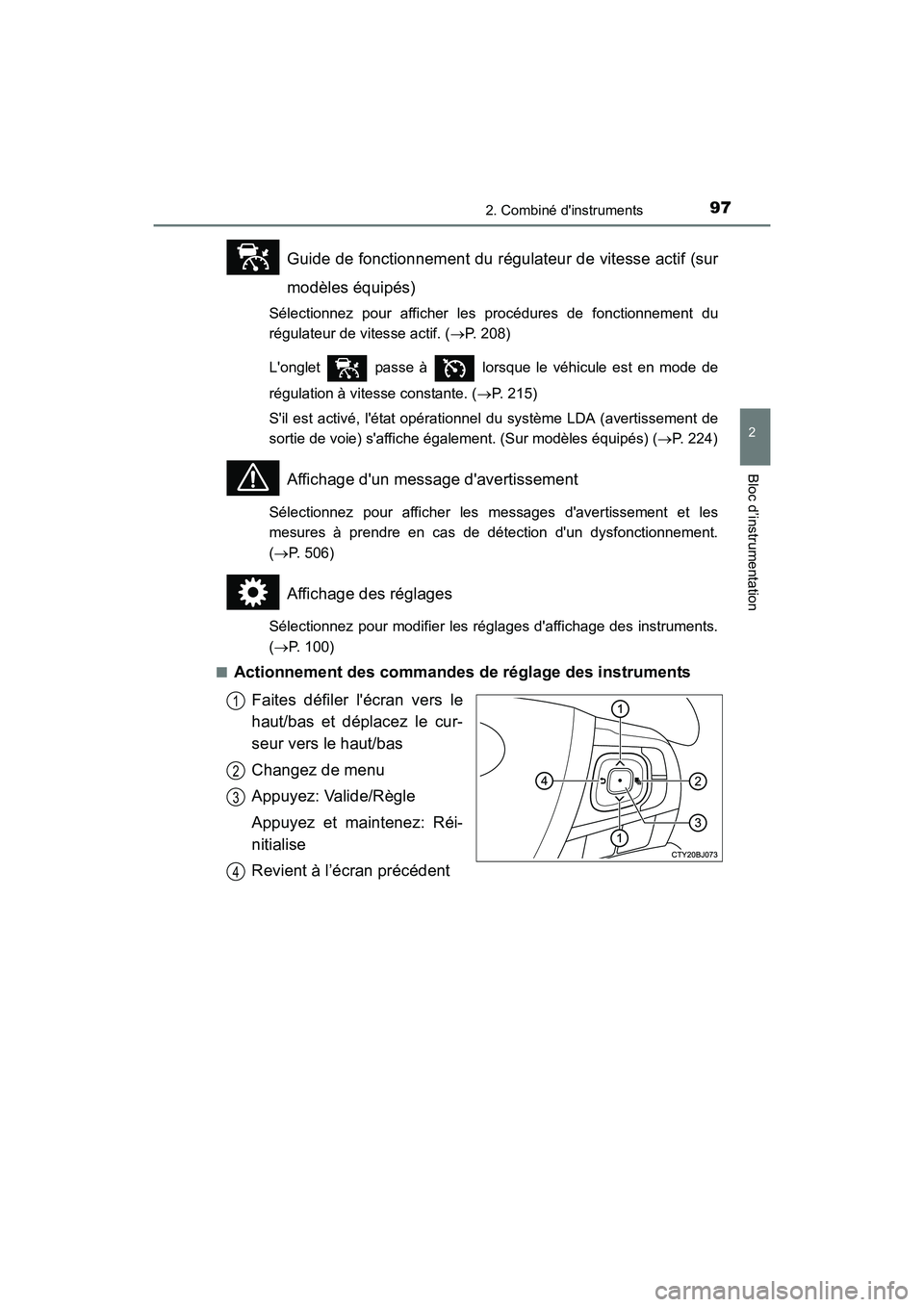

Guide de fonctionnement du régulateur de vitesse actif (sur
modèles équipés)
Sélectionnez pour afficher les procédures de fonctionnement du
régulateur de vitesse actif. (→P. 208)
L'onglet passe à lorsque le véhicule est en mode de
régulation à vitesse constante. ( →P. 215)
S'il est activé, l'état opérationnel du système LDA (avertissement de
sortie de voie) s'affiche également. (Sur modèles équipés) ( →P. 224)
Affichage d'un message d'avertissement
Sélectionnez pour afficher les messages d'avertissement et les
mesures à prendre en cas de détection d'un dysfonctionnement.
(→ P. 506)
Affichage des réglages
Sélectionnez pour modifier les réglages d'affichage des instruments.
(→ P. 100)
■
Actionnement des commandes de réglage des instruments Faites défiler l'écran vers le
haut/bas et déplacez le cur-
seur vers le haut/bas
Changez de menu
Appuyez: Valide/Règle
Appuyez et maintenez: Réi-
nitialise
Revient à l’écran précédent
1
2
3
4

982. Combiné d'instruments
CAMRY_HV_D (OM33C65D)
●Économie moyenne de carburant*1, 2/Économie moyenne de car-
burant dans le réservoir
*1/Économie moyenne de carburant pen-
dant le trajet
*1
Affiche la consommation moyenne de carburant depuis la réinitiali-
sation de la fonction, le réapprovisionnement en carburant du véhi-
cule, et le démarrage du système hybride, respectivement
Utilisez la consommation moyenne de carburant affichée comme valeur
de référence.
● Économie de carburant actuelle*1
Affiche le taux actuel de consommation de carburant
● Distance avant réservoir vide
*1/Distance du trajet*1/Distance*1, 2
Affiche la distance maximale estimée pouvant être parcourue avec
la quantité de carburant restante, la distance parcourue après le
démarrage du système hybride et la distance depuis la réinitialisa-
tion de la fonction, respectivement.
• Cette distance est calculée sur la base de votre consommation
moyenne de carburant. Par conséquent, la distance effective pouvant
être parcourue peut différer de celle affichée.
• Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affichage peut ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez le con-
tact d'alimentation sur arrêt. Si le véhicule est approvisionné en carbu-
rant sans que le contact d'alimentation ne soit placé sur arrêt, l'affichage
peut ne pas être mis à jour.
● Temps de trajet écoulé*1/Temps écoulé*1, 2
Affiche que le système hybride a démarré et le temps écoulé
depuis la réinitialisation de la fonction, respectivement
● Vitesse moyenne du trajet
*1/Vitesse moyenne*1, 2
Affiche que le système hybride a démarré et la vitesse moyenne du
véhicule depuis la réinitialisation de la fonction, respectivement
● Compteur de vitesse numérique
*1
●Contrôle de l'énergie
→P. 1 0 4
● Pression de gonflage des pneus
*3
→P. 4 5 4
Informations relatives à la conduite
