Page 471 of 656

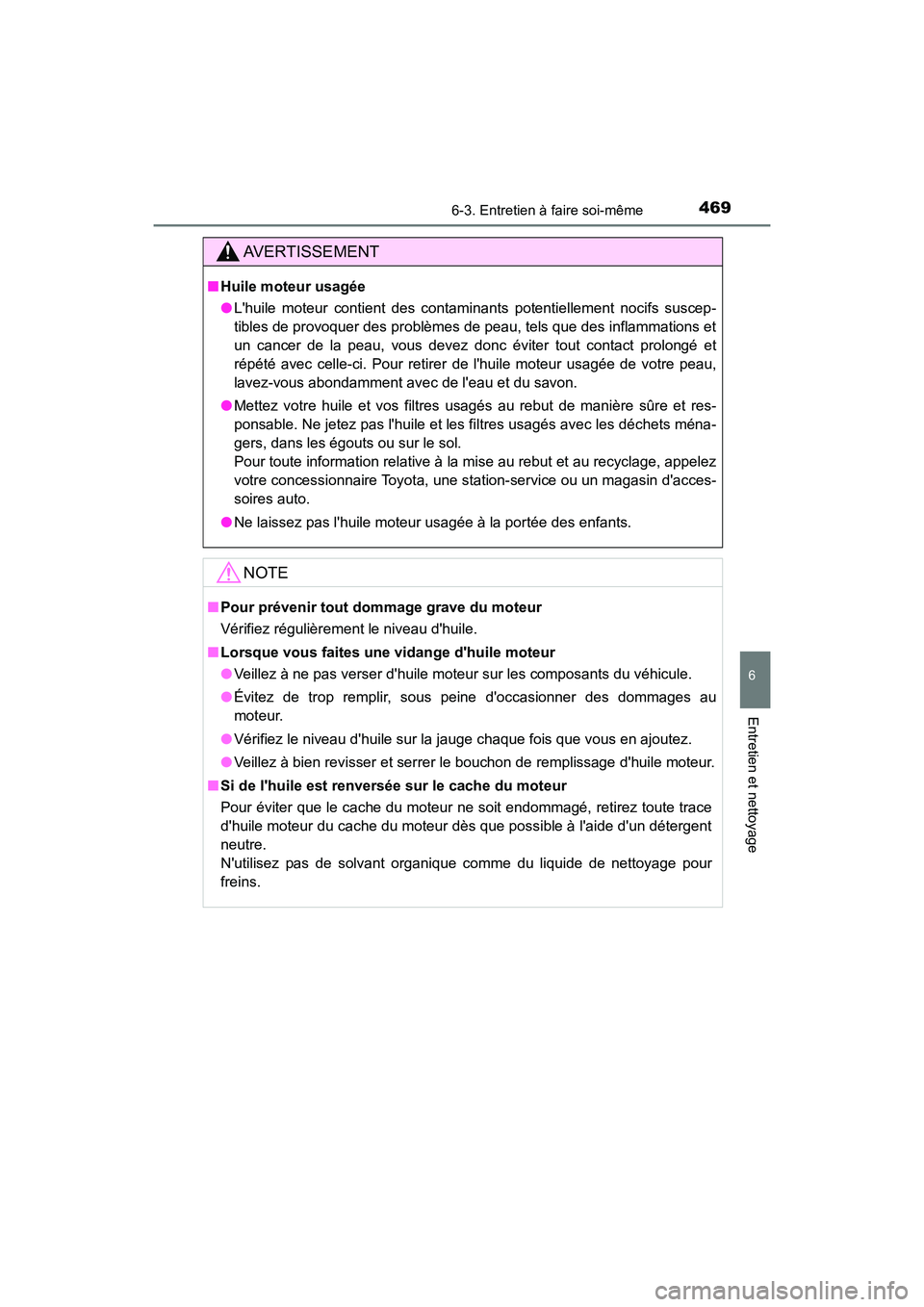

4696-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
AVERTISSEMENT
■Huile moteur usagée
●L'huile moteur contient des contaminants potentiellement nocifs suscep-
tibles de provoquer des problèmes de peau, tels que des inflammations et
un cancer de la peau, vous devez donc éviter tout contact prolongé et
répété avec celle-ci. Pour retirer de l'huile moteur usagée de votre peau,
lavez-vous abondamment avec de l'eau et du savon.
● Mettez votre huile et vos filtres usagés au rebut de manière sûre et res-
ponsable. Ne jetez pas l'huile et les filtres usagés avec les déchets ména-
gers, dans les égouts ou sur le sol.
Pour toute information relative à la mise au rebut et au recyclage, appelez
votre concessionnaire Toyota, une station-service ou un magasin d'acces-
soires auto.
● Ne laissez pas l'huile moteur usagée à la portée des enfants.
NOTE
■Pour prévenir tout dommage grave du moteur
Vérifiez régulièrement le niveau d'huile.
■ Lorsque vous faites une vidange d'huile moteur
●Veillez à ne pas verser d'huile moteur sur les composants du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile sur la jauge chaque fois que vous en ajoutez.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile moteur.
■ Si de l'huile est renversée sur le cache du moteur
Pour éviter que le cache du moteur ne soit endommagé, retirez toute trace
d'huile moteur du cache du moteur dès que possible à l'aide d'un détergent
neutre.
N'utilisez pas de solvant organique comme du liquide de nettoyage pour
freins.
Page 472 of 656

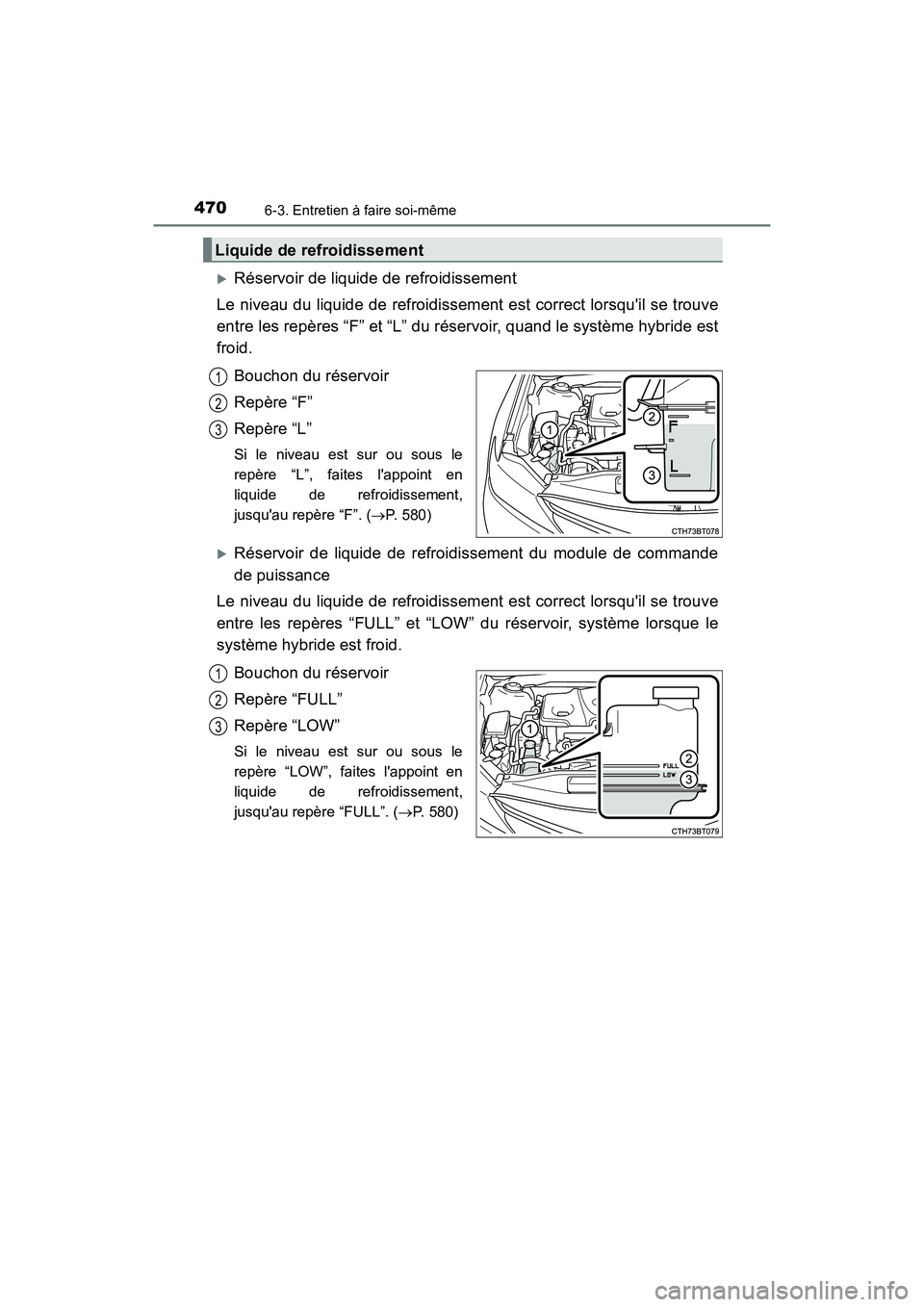

4706-3. Entretien à faire soi-même
CAMRY_HV_D
Réservoir de liquide de refroidissement
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve
entre les repères “F” et “L” du réservoir, quand le système hybride est
froid.
Bouchon du réservoir
Repère “F”
Repère “L”
Si le niveau est sur ou sous le
repère “L”, faites l'appoint en
liquide de refroidissement,
jusqu'au repère “F”. ( P. 5 8 0 )
Réservoir de liquide de refroidissement du module de commande
de puissance
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve
entre les repères “FULL” et “LOW” du réservoir, système lorsque le
système hybride est froid.
Bouchon du réservoir
Repère “FULL”
Repère “LOW”
Si le niveau est sur ou sous le
repère “LOW”, faites l'appoint en
liquide de refroidissement,
jusqu'au repère “FULL”. ( P. 580)
Liquide de refroidissement
1
2
3
1
2
3
Page 473 of 656

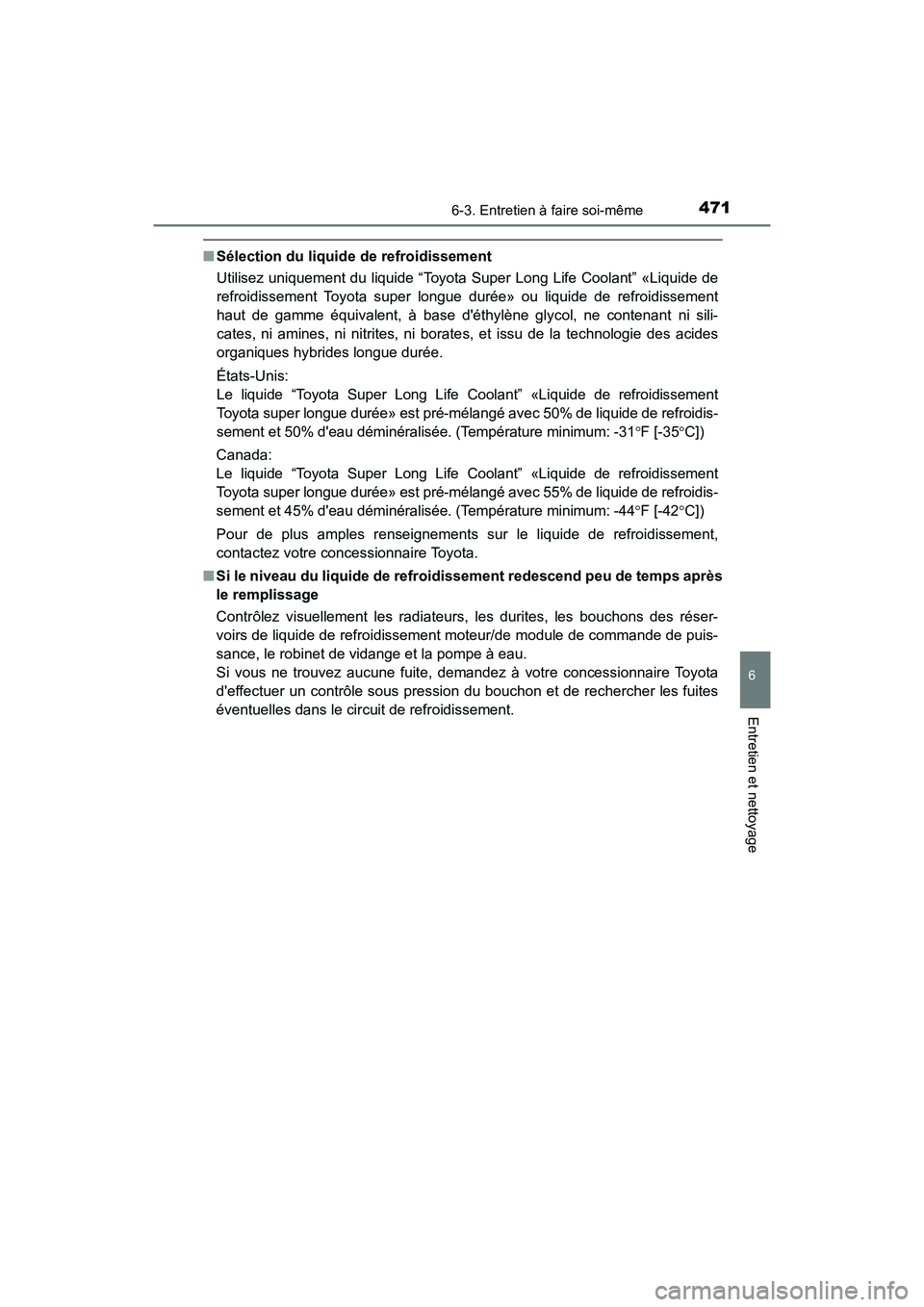

4716-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
■Sélection du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou liquide de refroidissement
haut de gamme équivalent, à base d'éthylène glycol, ne contenant ni sili-
cates, ni amines, ni nitrites, ni borate s, et issu de la technologie des acides
organiques hybrides longue durée.
États-Unis:
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement
Toyota super longue durée» est pré-mélangé avec 50% de liquide de refroidis-
sement et 50% d'eau déminéralisée. (Température minimum: -31 F [-35 C])
Canada:
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement
Toyota super longue durée» est pré-mélangé avec 55% de liquide de refroidis-
sement et 45% d'eau déminéralisée. (Température minimum: -44 F [-42 C])
Pour de plus amples renseignements sur le liquide de refroidissement,
contactez votre concessionnaire Toyota.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
le remplissage
Contrôlez visuellement les radiateurs, les durites, les bouchons des réser-
voirs de liquide de refroidissement moteur/de module de commande de puis-
sance, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d'effectuer un contrôle sous pression du bouchon et de rechercher les fuites
éventuelles dans le circuit de refroidissement.
Page 474 of 656

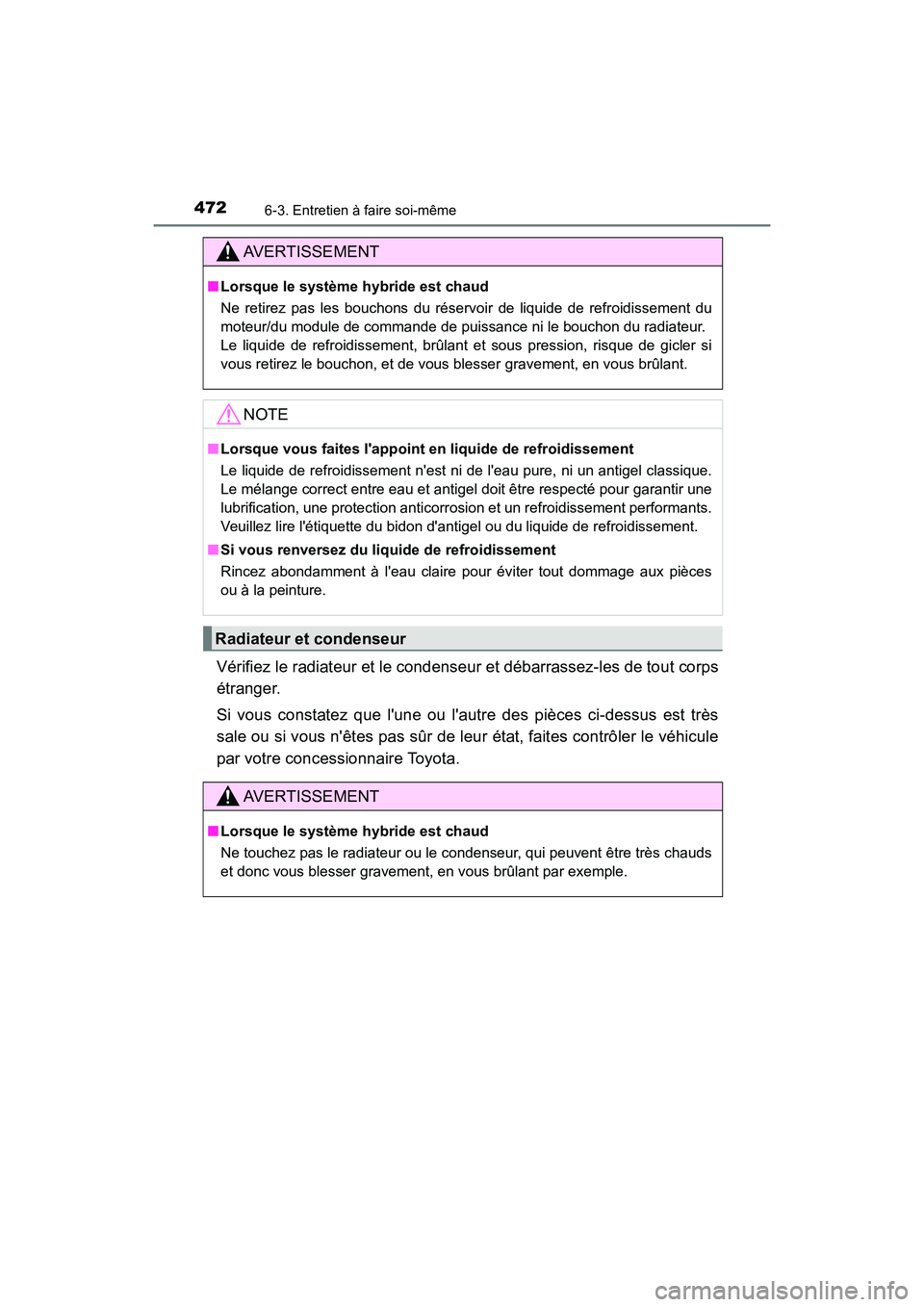

4726-3. Entretien à faire soi-même
CAMRY_HV_D
Vérifiez le radiateur et le condenseur et débarrassez-les de tout corps
étranger.
Si vous constatez que l'une ou l'autre des pièces ci-dessus est très
sale ou si vous n'êtes pas sûr de leur état, faites contrôler le véhicule
par votre concessionnaire Toyota.
AVERTISSEMENT
■Lorsque le système hybride est chaud
Ne retirez pas les bouchons du réserv oir de liquide de refroidissement du
moteur/du module de commande de puissance ni le bouchon du radiateur.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler si
vous retirez le bouchon, et de vous blesser gravement, en vous brûlant.
NOTE
■ Lorsque vous faites l'appoint en liquide de refroidissement
Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique.
Le mélange correct entre eau et antigel doit être respecté pour garantir une
lubrification, une protection anticorro sion et un refroidissement performants.
Veuillez lire l'étiquette du bidon d'antigel ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces
ou à la peinture.
Radiateur et condenseur
AVERTISSEMENT
■Lorsque le système hybride est chaud
Ne touchez pas le radiateur ou le condenseur, qui peuvent être très chauds
et donc vous blesser gravement, en vous brûlant par exemple.
Page 475 of 656

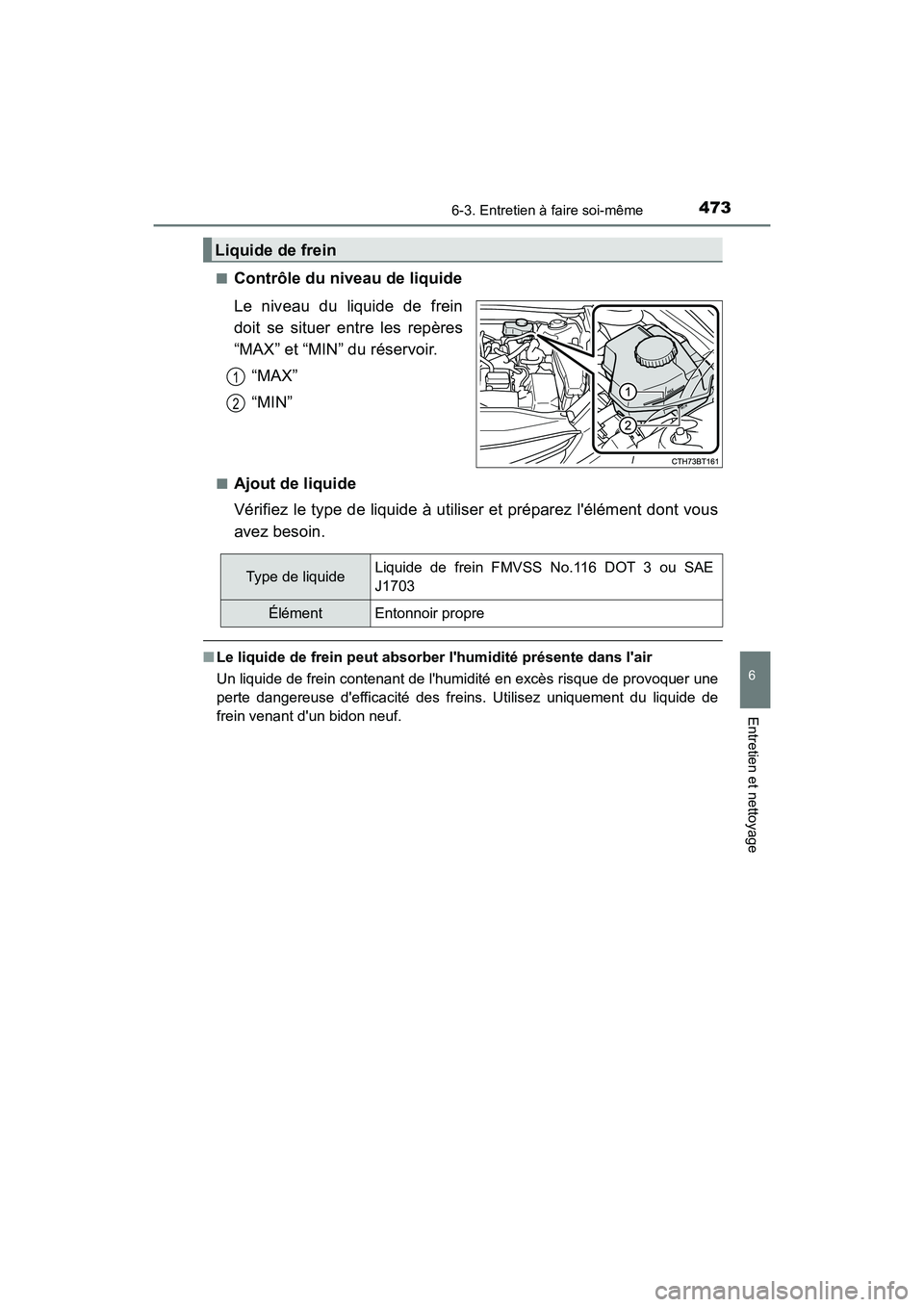

4736-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D■
Contrôle du niveau de liquide
Le niveau du liquide de frein
doit se situer entre les repères
“MAX” et “MIN” du réservoir.
“MAX”
“MIN”
■Ajout de liquide
Vérifiez le type de liquide à utiliser et préparez l'élément dont vous
avez besoin.
■Le liquide de frein peut absorb er l'humidité présente dans l'air
Un liquide de frein contenant de l'humidité en excès risque de provoquer une
perte dangereuse d'efficacité des freins. Utilisez uniquement du liquide de
frein venant d'un bidon neuf.
Liquide de frein
1
2
Type de liquideLiquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
ÉlémentEntonnoir propre
Page 476 of 656

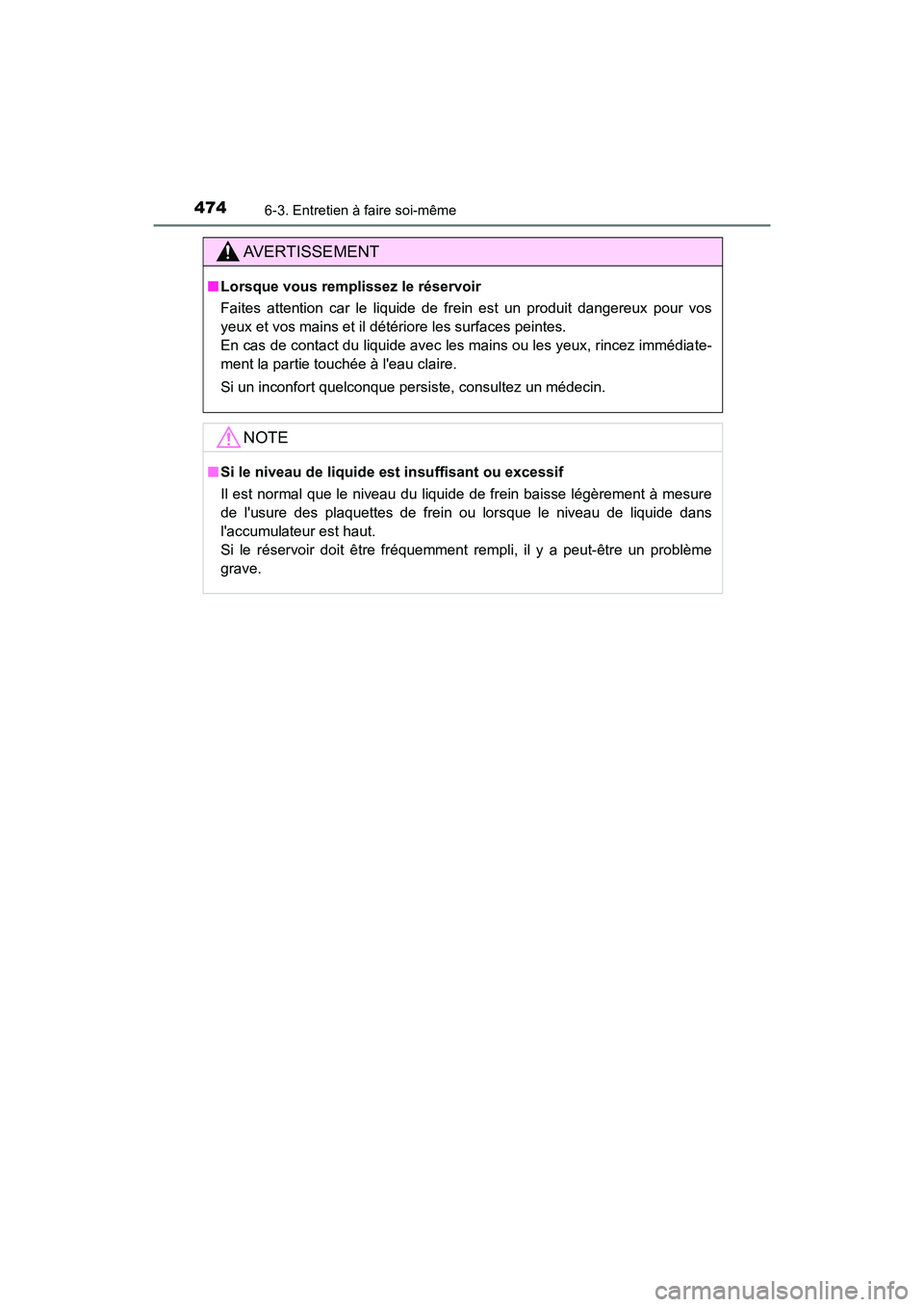

4746-3. Entretien à faire soi-même
CAMRY_HV_D
AVERTISSEMENT
■Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains et il détériore les surfaces peintes.
En cas de contact du liquide avec les mains ou les yeux, rincez immédiate-
ment la partie touchée à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
NOTE
■Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau de liquide dans
l'accumulateur est haut.
Si le réservoir doit être fréquemment rempli, il y a peut-être un problème
grave.
Page 477 of 656

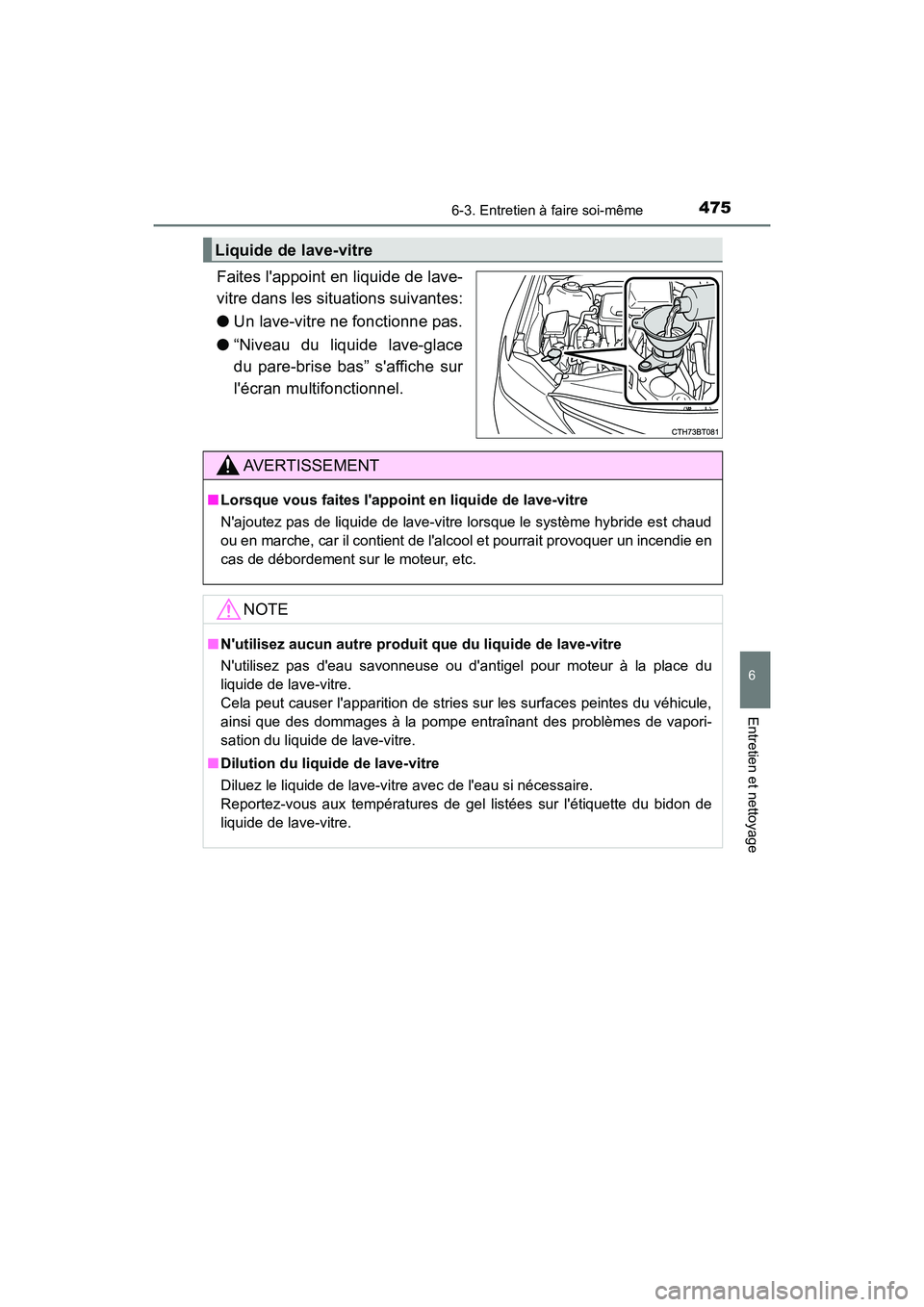

4756-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Faites l'appoint en liquide de lave-
vitre dans les situations suivantes:
●Un lave-vitre ne fonctionne pas.
● “Niveau du liquide lave-glace
du pare-brise bas” s'affiche sur
l'écran multifonctionnel.
Liquide de lave-vitre
AVERTISSEMENT
■Lorsque vous faites l'appoin t en liquide de lave-vitre
N'ajoutez pas de liquide de lave-vitre lorsque le système hybride est chaud
ou en marche, car il contient de l'alcool et pourrait provoquer un incendie en
cas de débordement sur le moteur, etc.
NOTE
■ N'utilisez aucun autre produit que du liquide de lave-vitre
N'utilisez pas d'eau savonneuse ou d'antigel pour moteur à la place du
liquide de lave-vitre.
Cela peut causer l'apparition de stries sur les surfaces peintes du véhicule,
ainsi que des dommages à la pompe entraînant des problèmes de vapori-
sation du liquide de lave-vitre.
■ Dilution du liquide de lave-vitre
Diluez le liquide de lave-vitre avec de l'eau si nécessaire.
Reportez-vous aux températures de gel listées sur l'étiquette du bidon de
liquide de lave-vitre.
Page 478 of 656

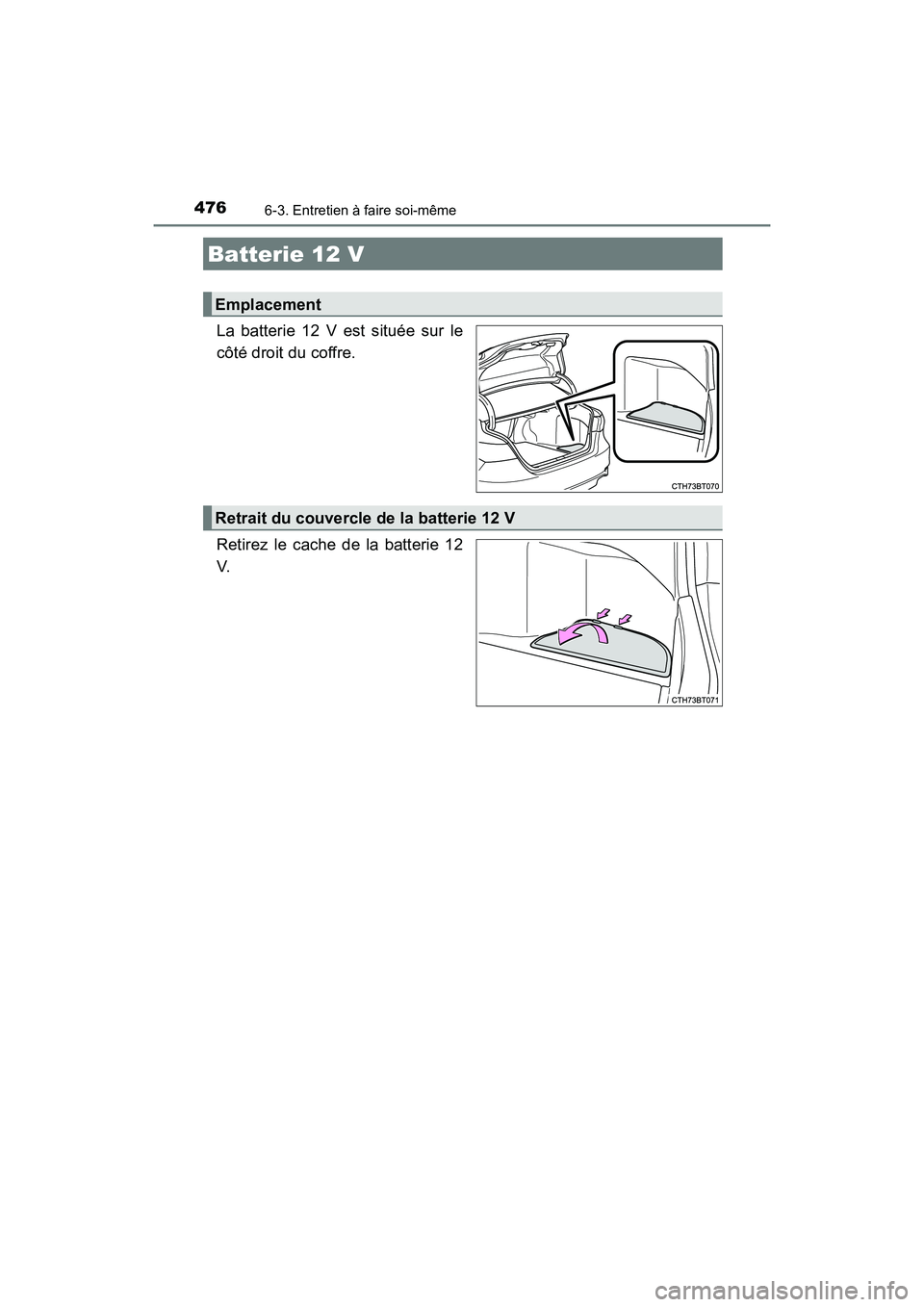

4766-3. Entretien à faire soi-même
CAMRY_HV_D
La batterie 12 V est située sur le
côté droit du coffre.
Retirez le cache de la batterie 12
V.
Batterie 12 V
Emplacement
Retrait du couvercle de la batterie 12 V
Page 479 of 656

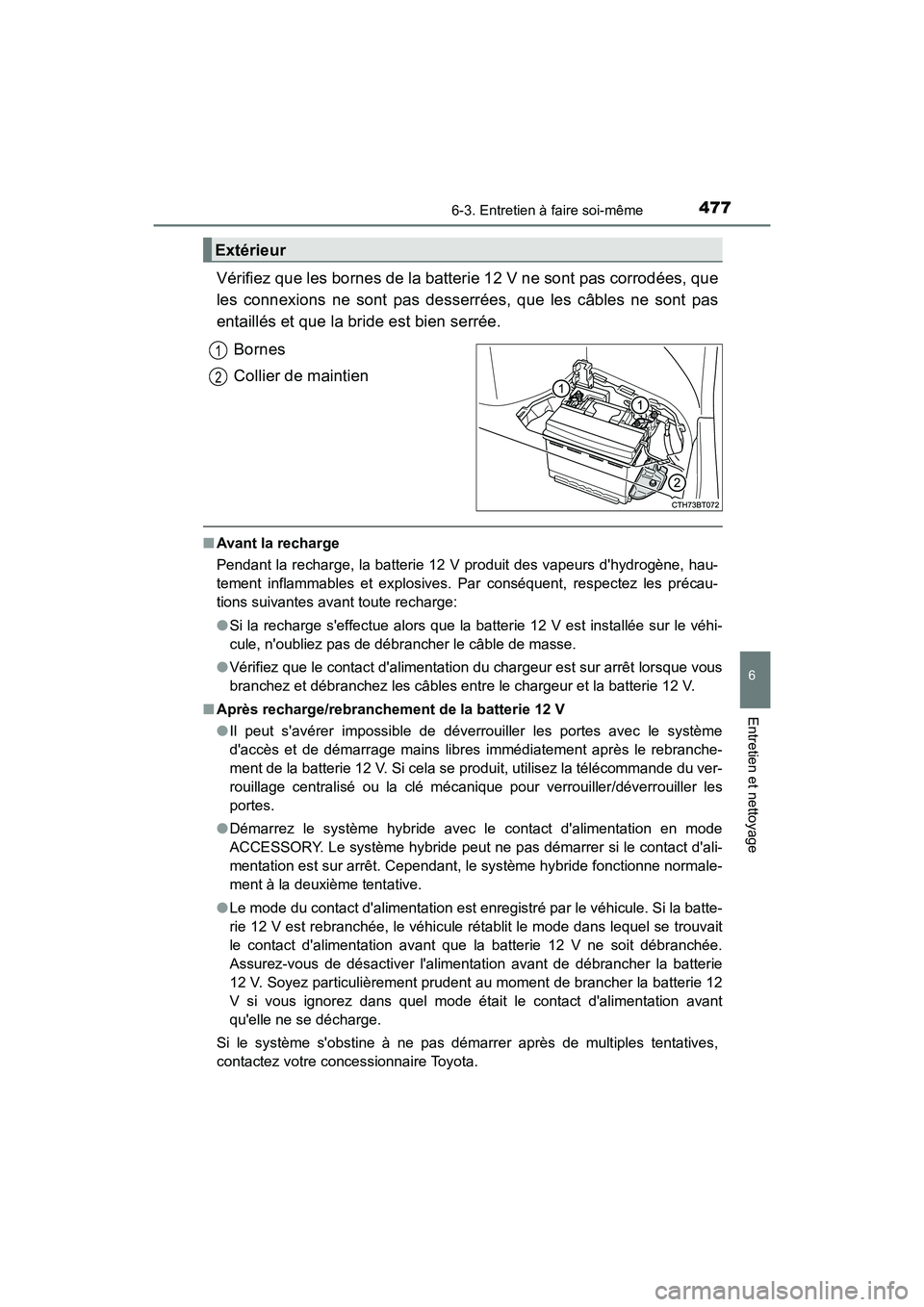

4776-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Vérifiez que les bornes de la batterie 12 V ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.Bornes
Collier de maintien
■Avant la recharge
Pendant la recharge, la batterie 12 V produit des vapeurs d'hydrogène, hau-
tement inflammables et explosives. Par conséquent, respectez les précau-
tions suivantes avant toute recharge:
●Si la recharge s'effectue alors que la batterie 12 V est installée sur le véhi-
cule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que le contact d'alimentation du chargeur est sur arrêt lorsque vous
branchez et débranchez les câbles entre le chargeur et la batterie 12 V.
■ Après recharge/rebranchement de la batterie 12 V
●Il peut s'avérer impossible de déverrouiller les portes avec le système
d'accès et de démarrage mains libres immédiatement après le rebranche-
ment de la batterie 12 V. Si cela se produit, utilisez la télécommande du ver-
rouillage centralisé ou la clé mécanique pour verrouiller/déverrouiller les
portes.
● Démarrez le système hybride avec le contact d'alimentation en mode
ACCESSORY. Le système hybride peut ne pas démarrer si le contact d'ali-
mentation est sur arrêt. Cependant, le système hybride fonctionne normale-
ment à la deuxième tentative.
● Le mode du contact d'alimentation est enregistré par le véhicule. Si la batte-
rie 12 V est rebranchée, le véhicule rétablit le mode dans lequel se trouvait
le contact d'alimentation avant que la batterie 12 V ne soit débranchée.
Assurez-vous de désactiver l'alimentation avant de débrancher la batterie
12 V. Soyez particulièrement prudent au moment de brancher la batterie 12
V si vous ignorez dans quel mode était le contact d'alimentation avant
qu'elle ne se décharge.
Si le système s'obstine à ne pas démarrer après de multiples tentatives,
contactez votre concessionnaire Toyota.
Extérieur
1
2
Page 480 of 656

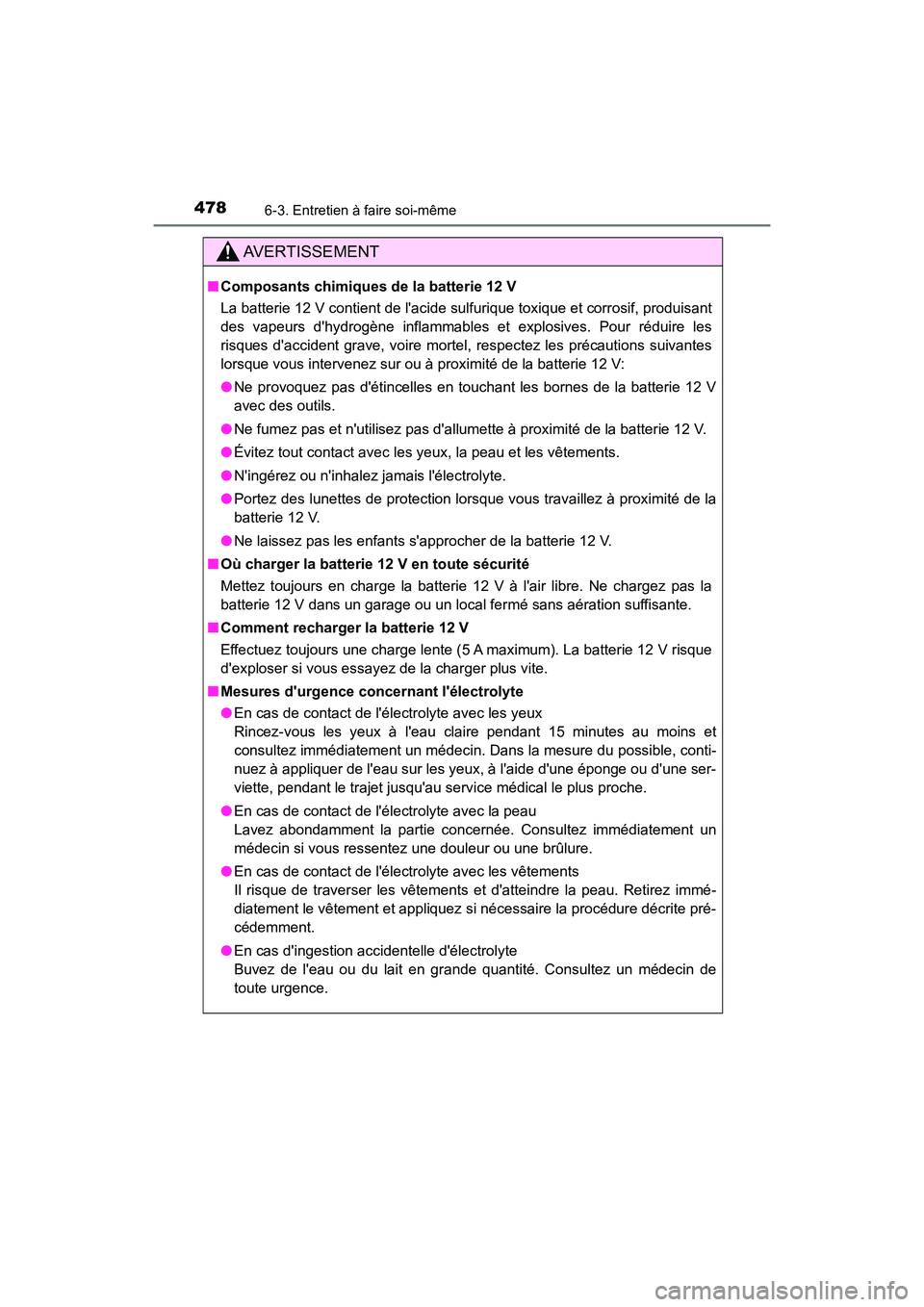

4786-3. Entretien à faire soi-même
CAMRY_HV_D
AVERTISSEMENT
■Composants chimiques de la batterie 12 V
La batterie 12 V contient de l'acide sulfurique toxique et corrosif, produisant
des vapeurs d'hydrogène inflammables et explosives. Pour réduire les
risques d'accident grave, voire mortel, respectez les précautions suivantes
lorsque vous intervenez sur ou à proximité de la batterie 12 V:
●Ne provoquez pas d'étincelles en touchant les bornes de la batterie 12 V
avec des outils.
● Ne fumez pas et n'utilisez pas d'allumette à proximité de la batterie 12 V.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie 12 V.
● Ne laissez pas les enfants s'approcher de la batterie 12 V.
■ Où charger la batterie 12 V en toute sécurité
Mettez toujours en charge la batterie 12 V à l'air libre. Ne chargez pas la
batterie 12 V dans un garage ou un local fermé sans aération suffisante.
■ Comment recharger la batterie 12 V
Effectuez toujours une charge lente (5 A maximum). La batterie 12 V risque
d'exploser si vous essayez de la charger plus vite.
■ Mesures d'urgence concernant l'électrolyte
●En cas de contact de l'électrolyte avec les yeux
Rincez-vous les yeux à l'eau claire pendant 15 minutes au moins et
consultez immédiatement un médecin. Dans la mesure du possible, conti-
nuez à appliquer de l'eau sur les yeux, à l'aide d'une éponge ou d'une ser-
viette, pendant le trajet jusqu'au service médical le plus proche.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez immé-
diatement le vêtement et appliquez si nécessaire la procédure décrite pré-
cédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Consultez un médecin de
toute urgence.
