TOYOTA CAMRY HYBRID 2019 Manuel du propriétaire (in French)

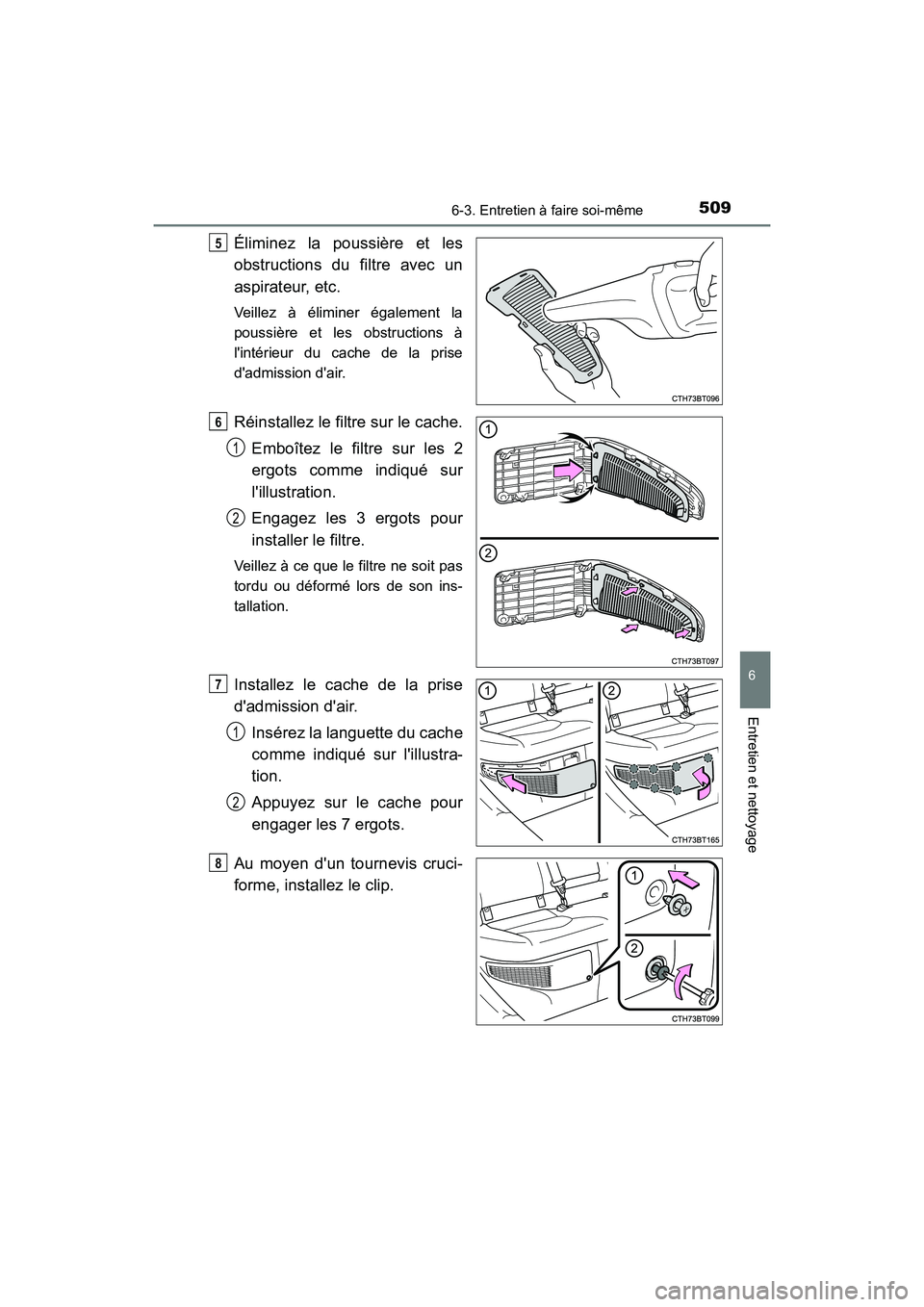

5096-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Éliminez la poussière et les
obstructions du filtre avec un
aspirateur, etc.
Veillez à éliminer également la
poussière et les obstructions à
l'intérieur du cache de la prise
d'admission d'air.
Réinstallez le filtre sur le cache.Emboîtez le filtre sur les 2
ergots comme indiqué sur
l'illustration.
Engagez les 3 ergots pour
installer le filtre.
Veillez à ce que le filtre ne soit pas
tordu ou déformé lors de son ins-
tallation.
Installez le cache de la prise
d'admission d'air.
Insérez la languette du cache
comme indiqué sur l'illustra-
tion.
Appuyez sur le cache pour
engager les 7 ergots.
Au moyen d'un tournevis cruci-
forme, installez le clip.
5
6
1
2
7
1
2
8

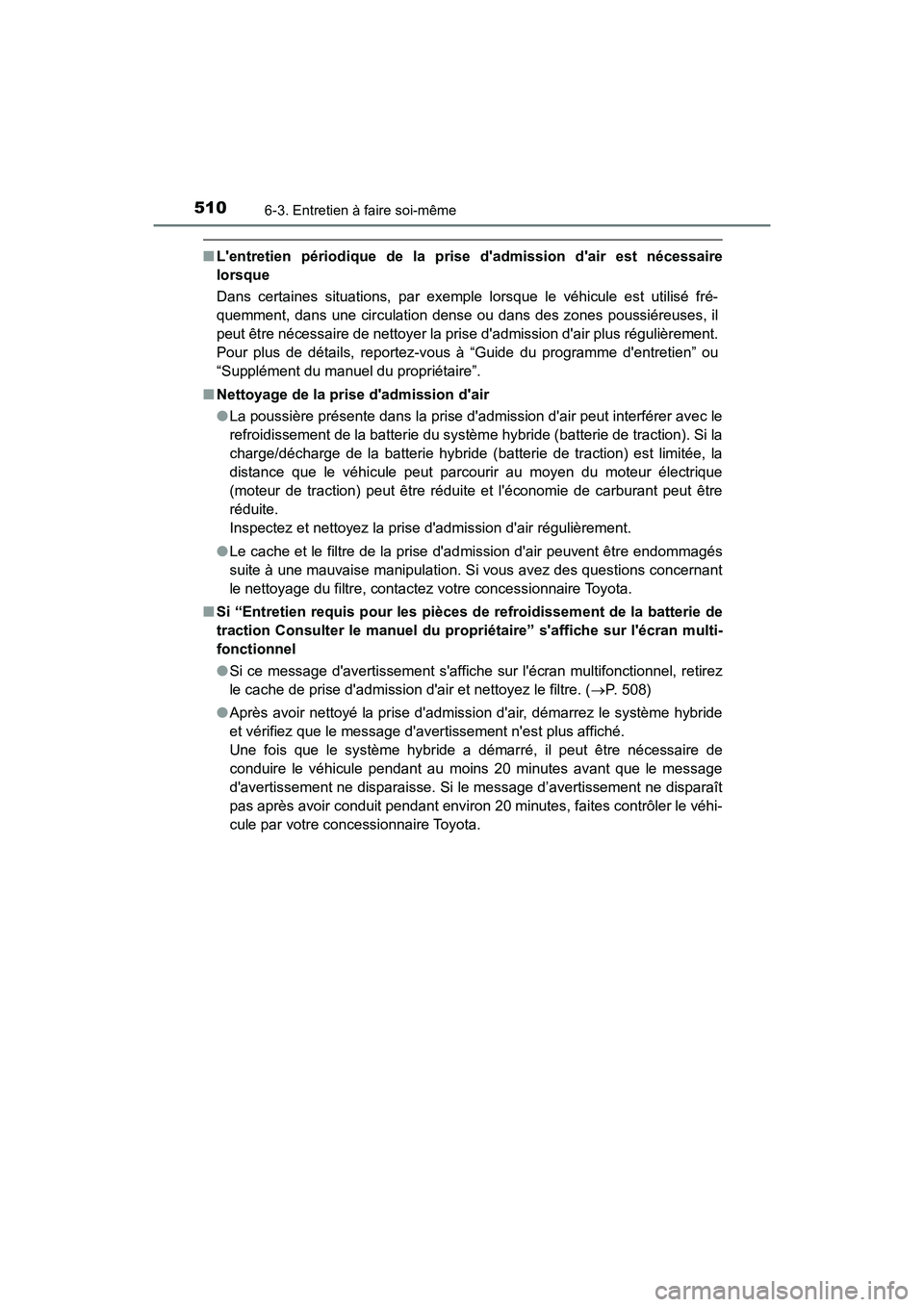

5106-3. Entretien à faire soi-même
CAMRY_HV_D
■L'entretien périodique de la prise d'admission d'air est nécessaire
lorsque
Dans certaines situations, par exemple lorsque le véhicule est utilisé fré-
quemment, dans une circulation dense ou dans des zones poussiéreuses, il
peut être nécessaire de nettoyer la pris e d'admission d'air plus régulièrement.
Pour plus de détails, reportez-vous à “Guide du programme d'entretien” ou
“Supplément du manuel du propriétaire”.
■ Nettoyage de la prise d'admission d'air
●La poussière présente dans la prise d'adm ission d'air peut interférer avec le
refroidissement de la batterie du systèm e hybride (batterie de traction). Si la
charge/décharge de la batterie hybride ( batterie de traction) est limitée, la
distance que le véhicule peut parcourir au moyen du moteur électrique
(moteur de traction) peut être réduite et l'économie de carburant peut être
réduite.
Inspectez et nettoyez la prise d'admission d'air régulièrement.
● Le cache et le filtre de la prise d'admission d'air peuvent être endommagés
suite à une mauvaise manipulation. Si vous avez des questions concernant
le nettoyage du filtre, contactez votre concessionnaire Toyota.
■ Si “Entretien requis pour les pièces de refroidissement de la batterie de
traction Consulter le manuel du propr iétaire” s'affiche sur l'écran multi-
fonctionnel
● Si ce message d'avertissement s'affiche sur l'écran multifonctionnel, retirez
le cache de prise d'admission d'air et nettoyez le filtre. ( P. 508)
● Après avoir nettoyé la prise d'admission d'air, démarrez le système hybride
et vérifiez que le message d'avertissement n'est plus affiché.
Une fois que le système hybride a démarré, il peut être nécessaire de
conduire le véhicule pendant au moins 20 minutes avant que le message
d'avertissement ne disparaisse. Si le message d’avertissement ne disparaît
pas après avoir conduit pendant environ 20 minutes, faites contrôler le véhi-
cule par votre concessionnaire Toyota.

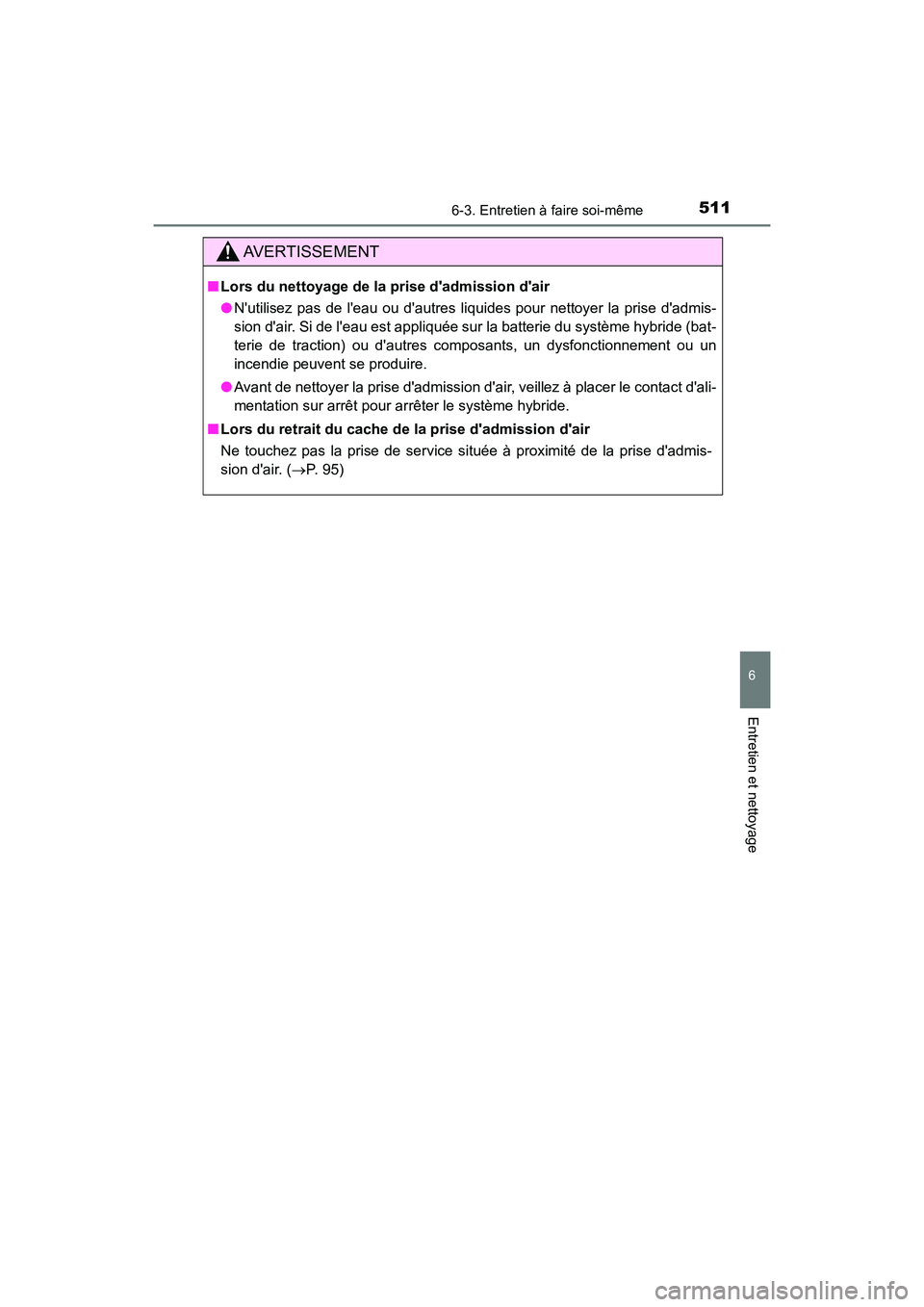

5116-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
AVERTISSEMENT
■Lors du nettoyage de la prise d'admission d'air
●N'utilisez pas de l'eau ou d'autres liquides pour nettoyer la prise d'admis-
sion d'air. Si de l'eau est appliquée sur la batterie du système hybride (bat-
terie de traction) ou d'autres composants, un dysfonctionnement ou un
incendie peuvent se produire.
● Avant de nettoyer la prise d'admission d'ai r, veillez à placer le contact d'ali-
mentation sur arrêt pour arrêter le système hybride.
■ Lors du retrait du cache de la prise d'admission d'air
Ne touchez pas la prise de service située à proximité de la prise d'admis-
sion d'air. ( P. 95)

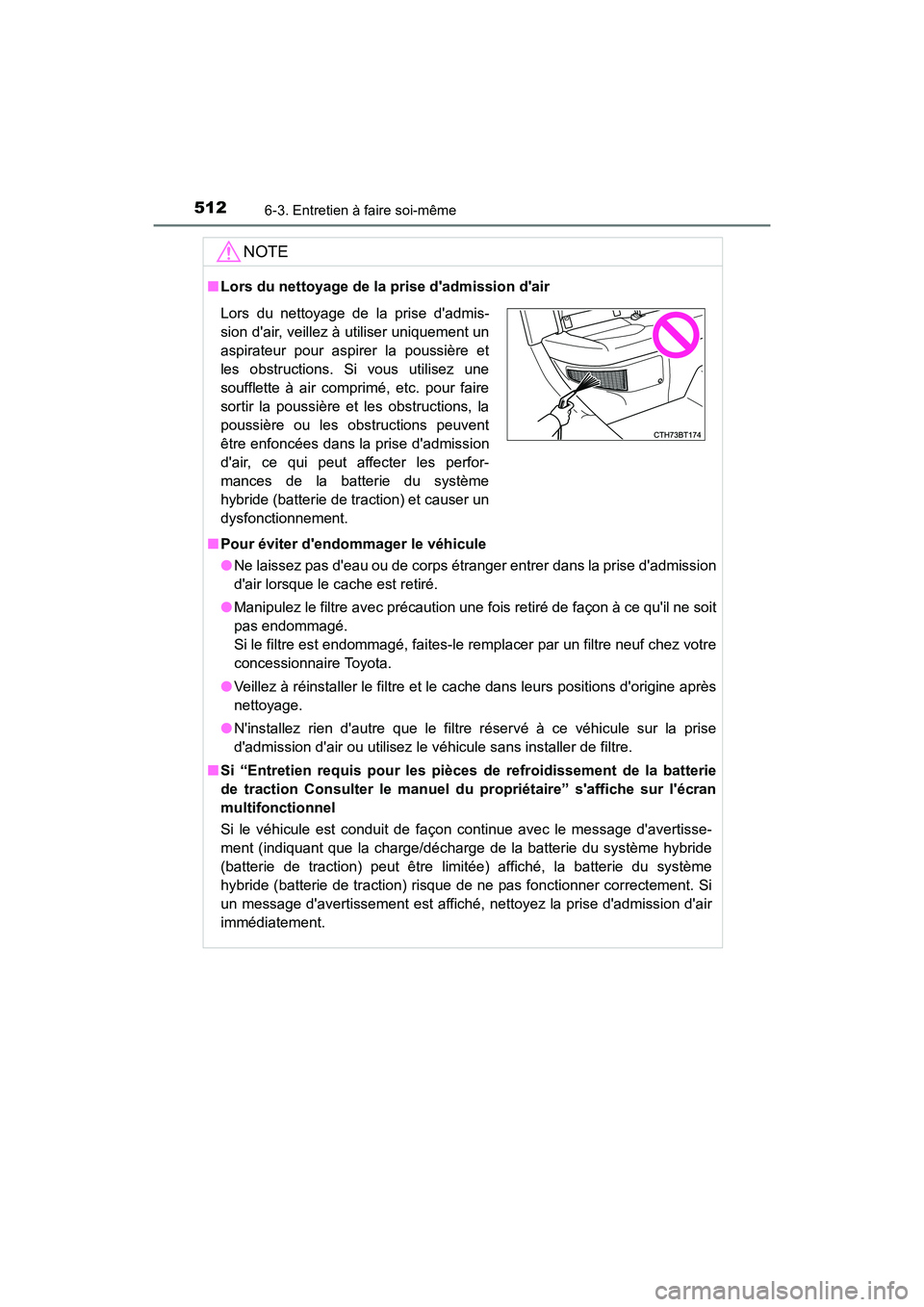

5126-3. Entretien à faire soi-même
CAMRY_HV_D
NOTE
■Lors du nettoyage de la prise d'admission d'air
■ Pour éviter d'endommager le véhicule
●Ne laissez pas d'eau ou de corps étranger entrer dans la prise d'admission
d'air lorsque le cache est retiré.
● Manipulez le filtre avec précaution une fois retiré de façon à ce qu'il ne soit
pas endommagé.
Si le filtre est endommagé, faites-le remplacer par un filtre neuf chez votre
concessionnaire Toyota.
● Veillez à réinstaller le filtre et le cache dans leurs positions d'origine après
nettoyage.
● N'installez rien d'autre que le filtre réservé à ce véhicule sur la prise
d'admission d'air ou utilisez le véhicule sans installer de filtre.
■ Si “Entretien requis pour les pièces de refroidissement de la batterie
de traction Consulter le manuel du propriétaire” s'affiche sur l'écran
multifonctionnel
Si le véhicule est conduit de façon continue avec le message d'avertisse-
ment (indiquant que la charge/décharge de la batterie du système hybride
(batterie de traction) peut être limitée) affiché, la batterie du système
hybride (batterie de traction) risque de ne pas fonctionner correctement. Si
un message d'avertissement est affiché, nettoyez la prise d'admission d'air
immédiatement.
Lors du nettoyage de la prise d'admis-
sion d'air, veillez à utiliser uniquement un
aspirateur pour aspirer la poussière et
les obstructions. Si vous utilisez une
soufflette à air comprimé, etc. pour faire
sortir la poussière et les obstructions, la
poussière ou les obstructions peuvent
être enfoncées dans la prise d'admission
d'air, ce qui peut affecter les perfor-
mances de la batterie du système
hybride (batterie de traction) et causer un
dysfonctionnement.

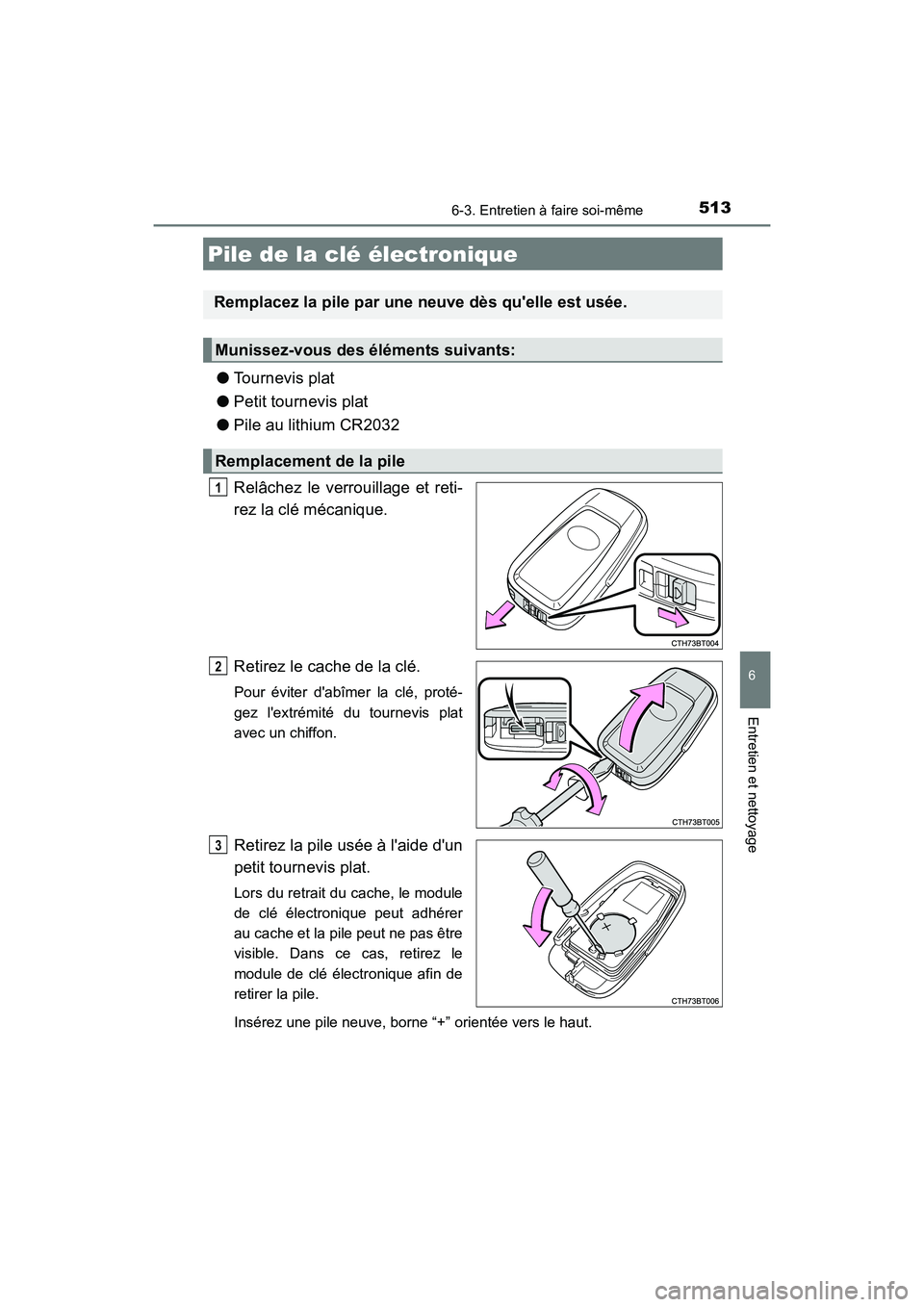

5136-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Relâchez le verrouillage et reti-
rez la clé mécanique.
Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module
de clé électronique peut adhérer
au cache et la pile peut ne pas être
visible. Dans ce cas, retirez le
module de clé électronique afin de
retirer la pile.
Insérez une pile neuve, borne “+” orientée vers le haut.
Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

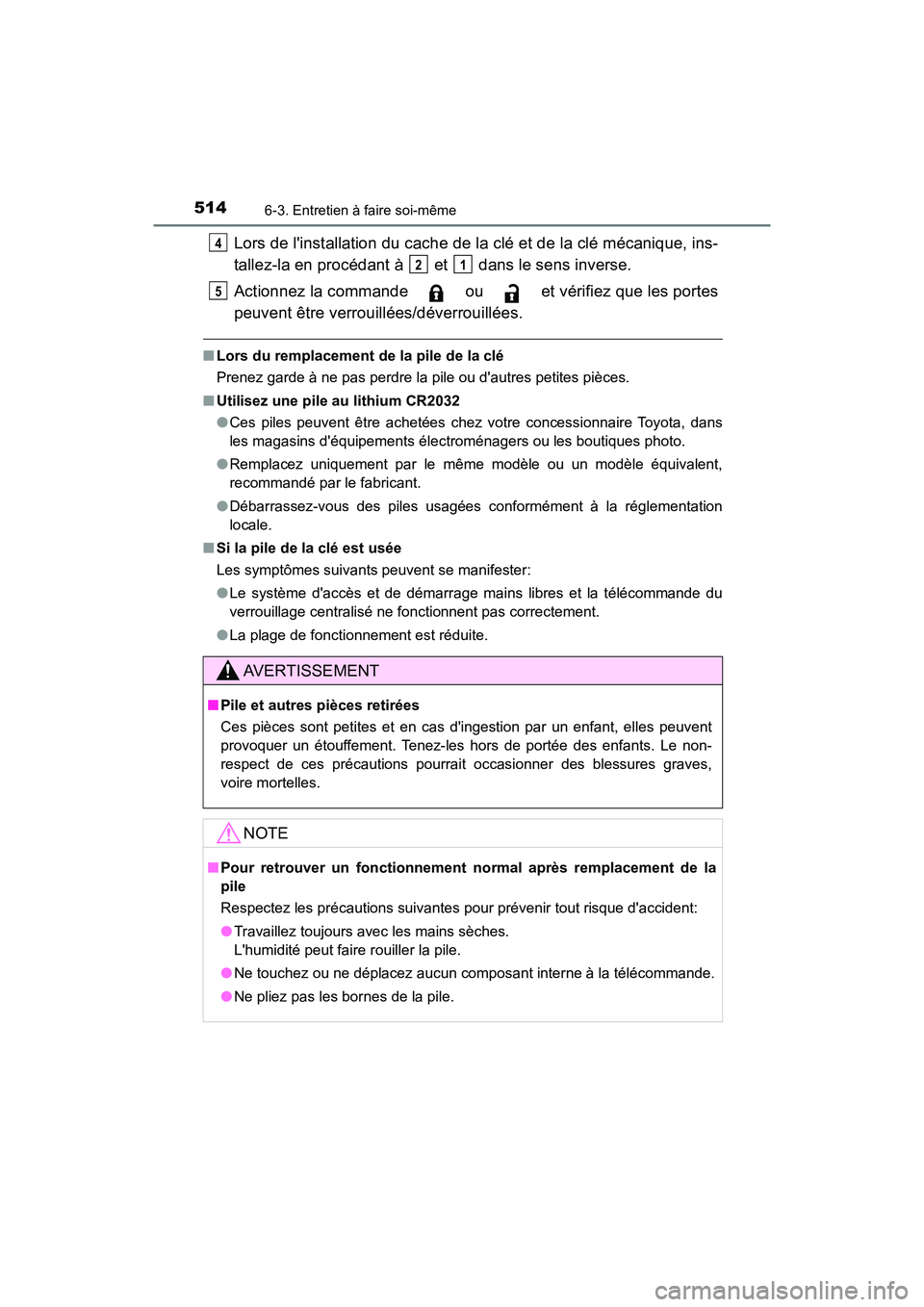

5146-3. Entretien à faire soi-même
CAMRY_HV_D
Lors de l'installation du cache de la clé et de la clé mécanique, ins-
tallez-la en procédant à et dans le sens inverse.
Actionnez la commande ou et vérifiez que les portes
peuvent être verrouillées/déverrouillées.
■Lors du remplacement de la pile de la clé
Prenez garde à ne pas perdre la pile ou d'autres petites pièces.
■ Utilisez une pile au lithium CR2032
●Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.
4
21
5

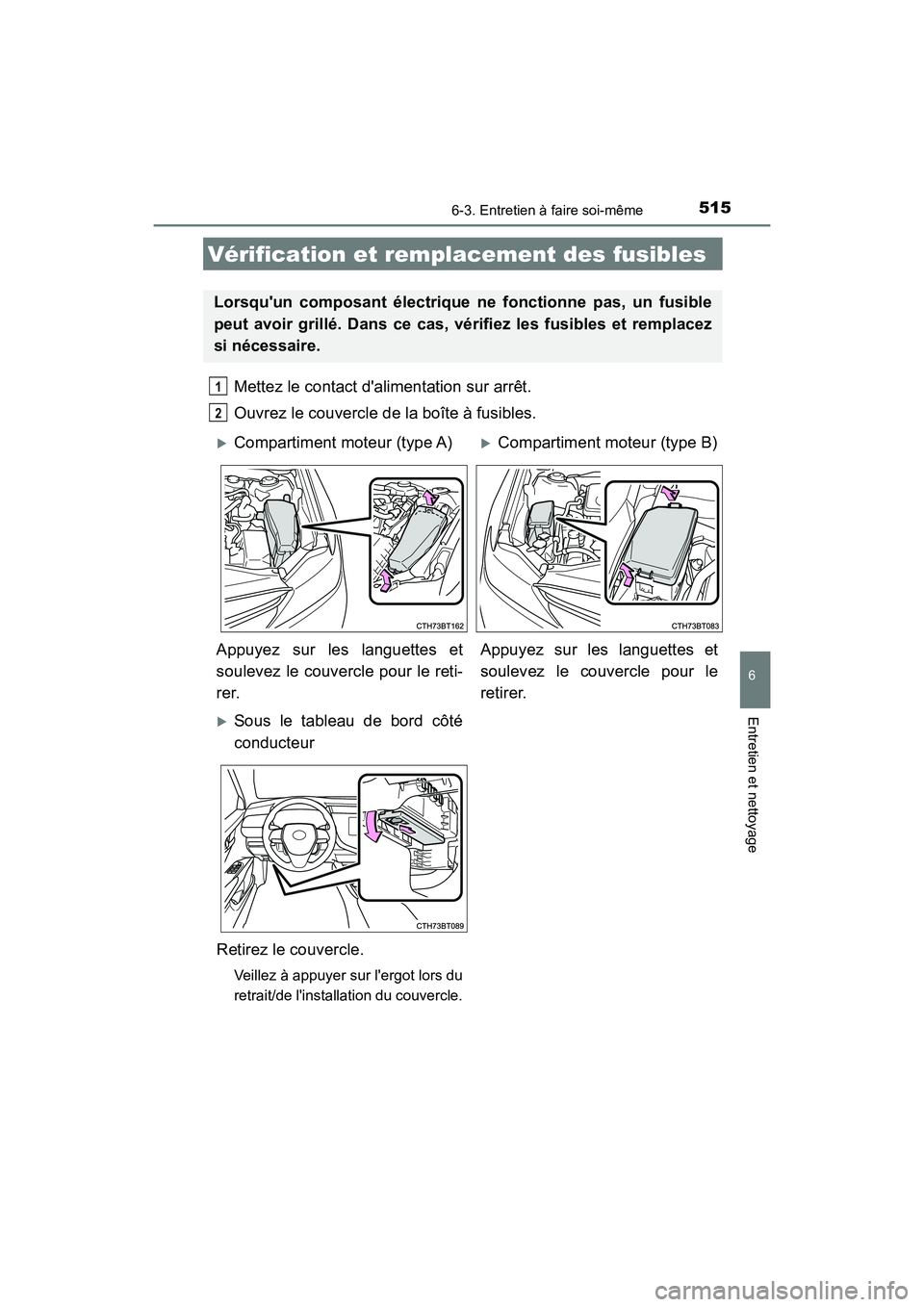

5156-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
Compartiment moteur (type A)Compartiment moteur (type B)
Appuyez sur les languettes et
soulevez le couvercle pour le reti-
rer. Appuyez sur les languettes et
soulevez le couvercle pour le
retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du
retrait/de l'installation du couvercle.

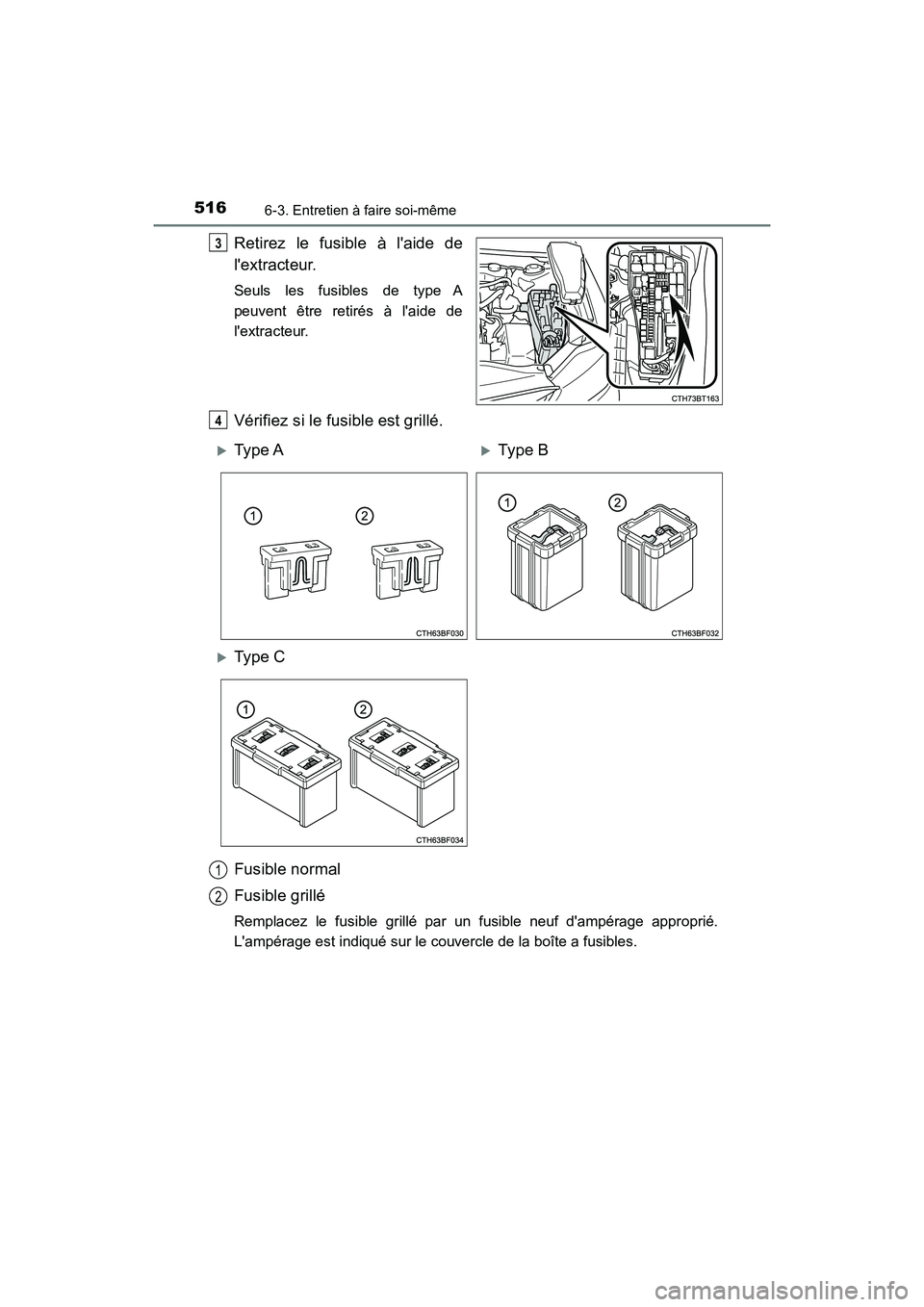

5166-3. Entretien à faire soi-même
CAMRY_HV_D
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
3
4
Type ATy pe B
Type C
1
2

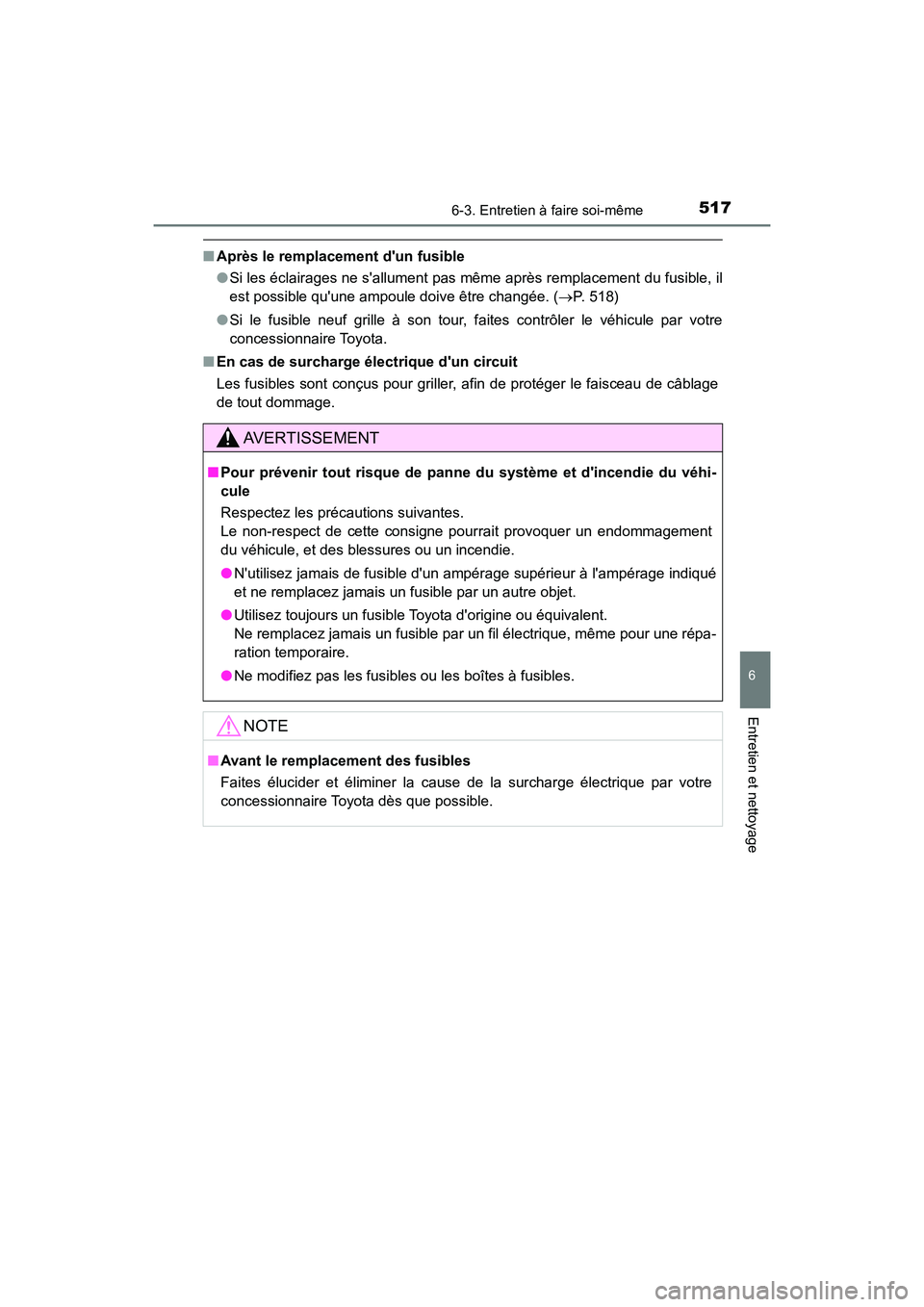

5176-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 518)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

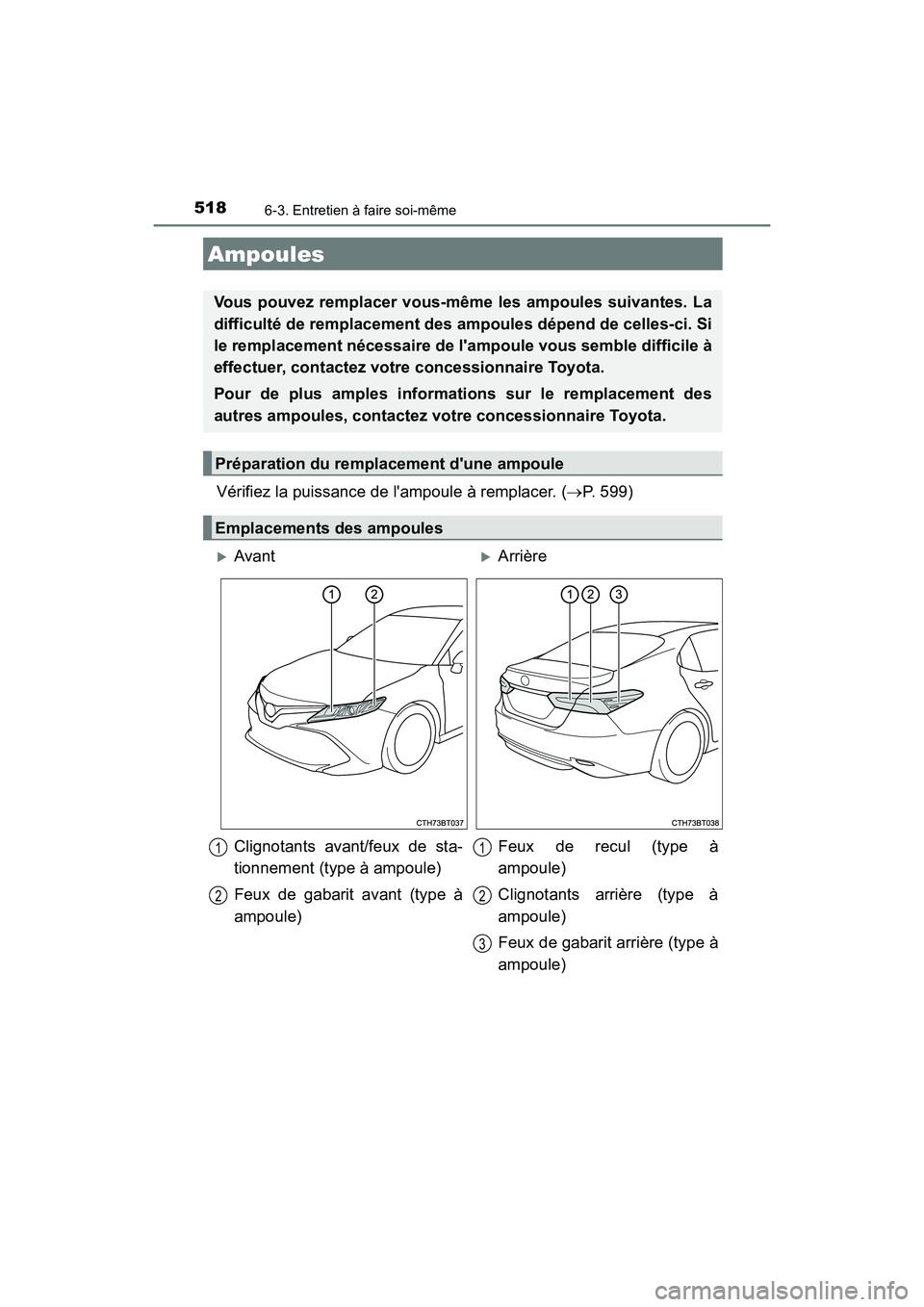

5186-3. Entretien à faire soi-même
CAMRY_HV_D
Vérifiez la puissance de l'ampoule à remplacer. (P. 599)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
AvantArrière
Clignotants avant/feux de sta-
tionnement (type à ampoule)
Feux de gabarit avant (type à
ampoule) Feux de recul (type à
ampoule)
Clignotants arrière (type à
ampoule)
Feux de gabarit arrière (type à
ampoule)
1
2
1
2
3
