1592. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D■
Témoin du système hybride
Zone de charge
Zone éco hybride
Zone éco
Zone de puissance
Le contenu affiché est identique
à celui affiché sur les instru-
ments (témoin du système
hybride). Pour de plus amples
détails, reportez-vous à P. 114.
■
Compte-tours
Affiche le régime moteur en tours par minute.
Témoin du système hybride/Compte-tours
1
2
3
4

1602. Combiné d'instruments
CAMRY_HV_D
Affiche les éléments suivants en fonction de la situation:
■Avertissement/Message
●Alerte du système LTA (aide au suivi de voie)
● Régulateur de vitesse actif sur toute la plage de vitesses
● Message
S'affiche lorsqu'un écran contextuel de suggestion/de conseil s'affiche
sur l'écran multifonctionnel. ( P. 153)
●Message
S'affiche lorsqu'un message d'avertissement est affiché sur l'écran mul-
tifonctionnel. ( P. 599)
● Température extérieure
S'affiche dans les situations suivantes:
• Lorsque le contact d’alimentation est placé en mode ON
• Lorsque le témoin de température extérieure basse clignote
Le contenu affiché est identique à celui affiché sur l'écran multifonction-
nel. Pour plus de détails, reportez-vous à l'explication sur l'affichage de
la température extérieure sur l'écran multifonctionnel. ( P. 112)
■
État du système mains libres
S'affiche lorsque le système mains libres est utilisé.
■
État de fonctionneme nt du système audio
S'affiche lorsque le système audio est utilisé.
Zone d'affichage des informations

1612. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D

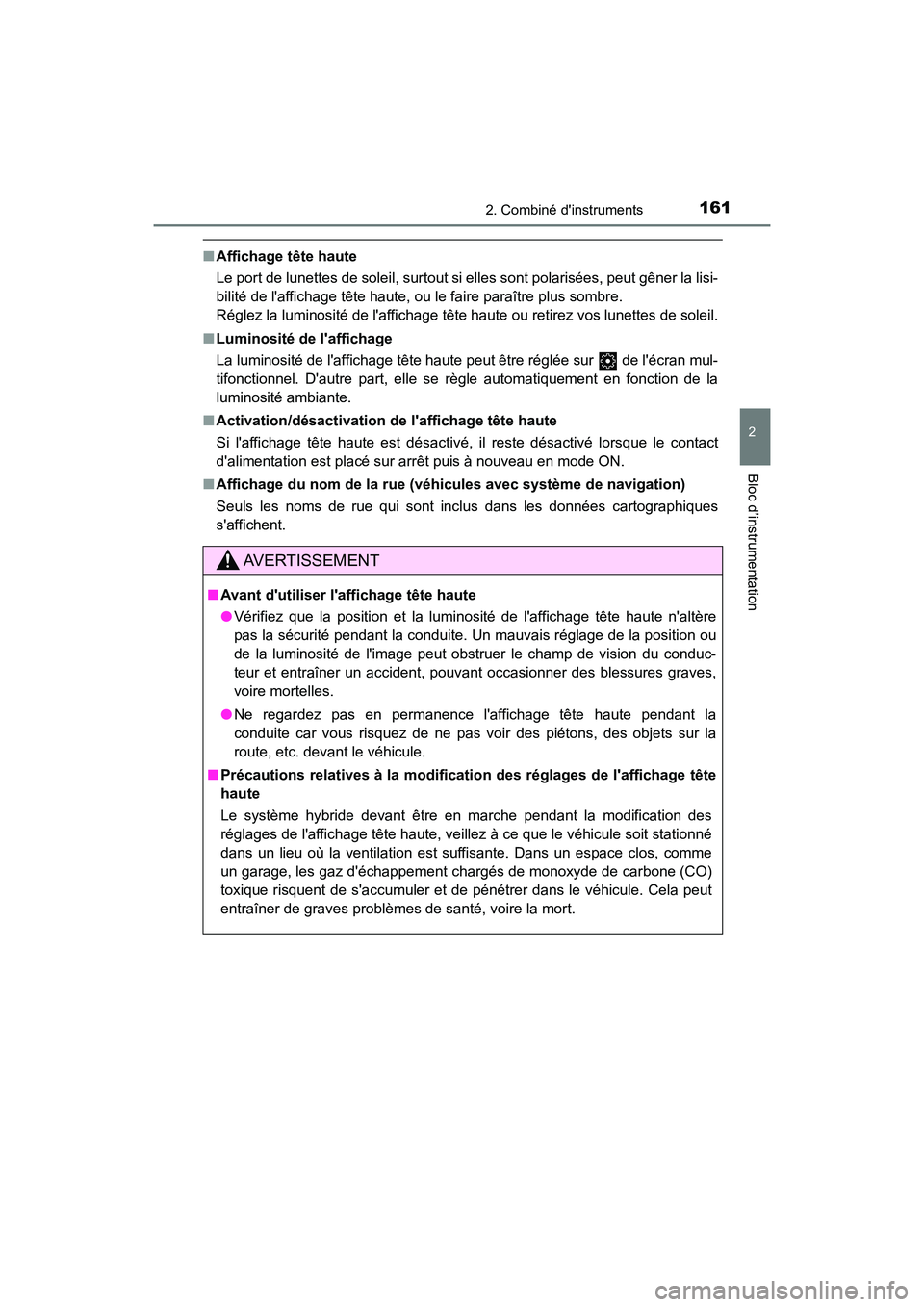

■Affichage tête haute
Le port de lunettes de soleil, surtout si elles sont polarisées, peut gêner la lisi-
bilité de l'affichage tête haute, ou le faire paraître plus sombre.
Réglez la luminosité de l'affichage tête haute ou retirez vos lunettes de soleil.
■ Luminosité de l'affichage
La luminosité de l'affichage tête haute peut être réglée sur de l'écran mul-
tifonctionnel. D'autre part, elle se règle automatiquement en fonction de la
luminosité ambiante.
■ Activation/désactivation de l'affichage tête haute
Si l'affichage tête haute est désactivé, il reste désactivé lorsque le contact
d'alimentation est placé sur arrêt puis à nouveau en mode ON.
■ Affichage du nom de la rue ( véhicules avec système de navigation)
Seuls les noms de rue qui sont inclus dans les données cartographiques
s'affichent.
AVERTISSEMENT
■ Avant d'utiliser l'affichage tête haute
●Vérifiez que la position et la luminosité de l'affichage tête haute n'altère
pas la sécurité pendant la conduite. Un mauvais réglage de la position ou
de la luminosité de l'image peut obstruer le champ de vision du conduc-
teur et entraîner un accident, pouvant occasionner des blessures graves,
voire mortelles.
● Ne regardez pas en permanence l'affichage tête haute pendant la
conduite car vous risquez de ne pas voir des piétons, des objets sur la
route, etc. devant le véhicule.
■ Précautions relatives à la modification des réglages de l'affichage tête
haute
Le système hybride devant être en marche pendant la modification des
réglages de l'affichage tête haute, veillez à ce que le véhicule soit stationné
dans un lieu où la ventilation est suffisante. Dans un espace clos, comme
un garage, les gaz d'échappement chargés de monoxyde de carbone (CO)
toxique risquent de s'accumuler et de pénétrer dans le véhicule. Cela peut
entraîner de graves problèmes de santé, voire la mort.

1622. Combiné d'instruments
CAMRY_HV_D
NOTE
■Pour éviter d'endomm ager les composants
■ Lors de la modification des réglag es de l'affichage tête haute
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système
hybride soit en marche pendant que vous modifiez les réglages de l'affi-
chage tête haute.
● Ne posez aucune boisson à proximité
du projecteur de l'affichage tête haute.
Si le projecteur était mouillé, des dys-
fonctionnements électriques pourraient
se produire.
● Ne placez rien et ne collez aucune éti-
quette sur le projecteur de l'affichage
tête haute.
Ceci risquerait d'interrompre les indica-
tions de l'affichage tête haute.
● Ne touchez pas l'intérieur du projecteur de l'affichage tête haute, et
n'insérez pas d'objets tranchants ou similaires dans le projecteur.
Ceci risquerait de provoquer des dysfonctionnements d'ordre méca-
nique.

1632. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D
Écran du système audio
Écran multifonctionnel
Écran de consommation/contrôle de l'énergie
Vous pouvez afficher l'état de votre système hybride sur l'écran
multifonctionnel, sur l'écran du système audio.
1
2

1642. Combiné d'instruments
CAMRY_HV_D
Audio (véhicules sans module de communication de données) ou
Audio Plus (véhicules sans module de comm unication de données)
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” sur l'écran
“Menu”.
Si l'écran “Renseignements sur le
trajet” ou “Historique” s'affiche,
sélectionnez “Énergie”.
Audio (véhicules avec module de communication de données),
Audio Plus (véhicules avec mo dule de communication de données)
et Premium Audio
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” sur l'écran
“Menu”.
Sélectionnez “ECO” sur l'écran
“Informations”.
Si l'écran “Renseignements sur le
trajet” ou “Historique” s'affiche,
sélectionnez “Énergie”.
Contrôle de l'énergie
1
2
1
2
3

1652. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D■
Écran multifonctionnel
Appuyez plusieurs fois sur les
commandes de réglage des
instruments sur le volant pour
sélectionner l'écran de contrôle
de l'énergie.
Écran du système audioÉcran multifonctionnel
Lorsque le véhi-
cule est pro-
pulsé par le
moteur élec-
trique (moteur
de traction)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:

1662. Combiné d'instruments
CAMRY_HV_D
Lorsque le véhi-
cule est pro-
pulsé par le
moteur à
essence
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Lorsque le véhi-
cule est pro-
pulsé à la fois
par le moteur à
essence et le
moteur élec-
trique (moteur
de traction)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Écran du système audioÉcran multifonctionnel

1672. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D
Lorsque le véhi-
cule est en
phase de charge
de la batterie du
système hybride
(batterie de trac-
tion)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Écran du système audioÉcran multifonctionnel

1682. Combiné d'instruments
CAMRY_HV_D
Lorsqu'il n'y a
aucun transfert
d'énergie
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
État de la batte-
rie du système
hybride (batterie
de traction)Insuffisant PleinVéhicules avec affi-
chage 4,2 pouces:
Insuffi- sant Plein
Véhicules avec affi-
chage 7 pouces:
Insuffi- sant Plein
Écran du système audioÉcran multifonctionnel
