TOYOTA COROLLA 2015 Manual del propietario (in Spanish)

601
8
8-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES (OM12J77S)
XMotor de gasolina
XMotor diésel

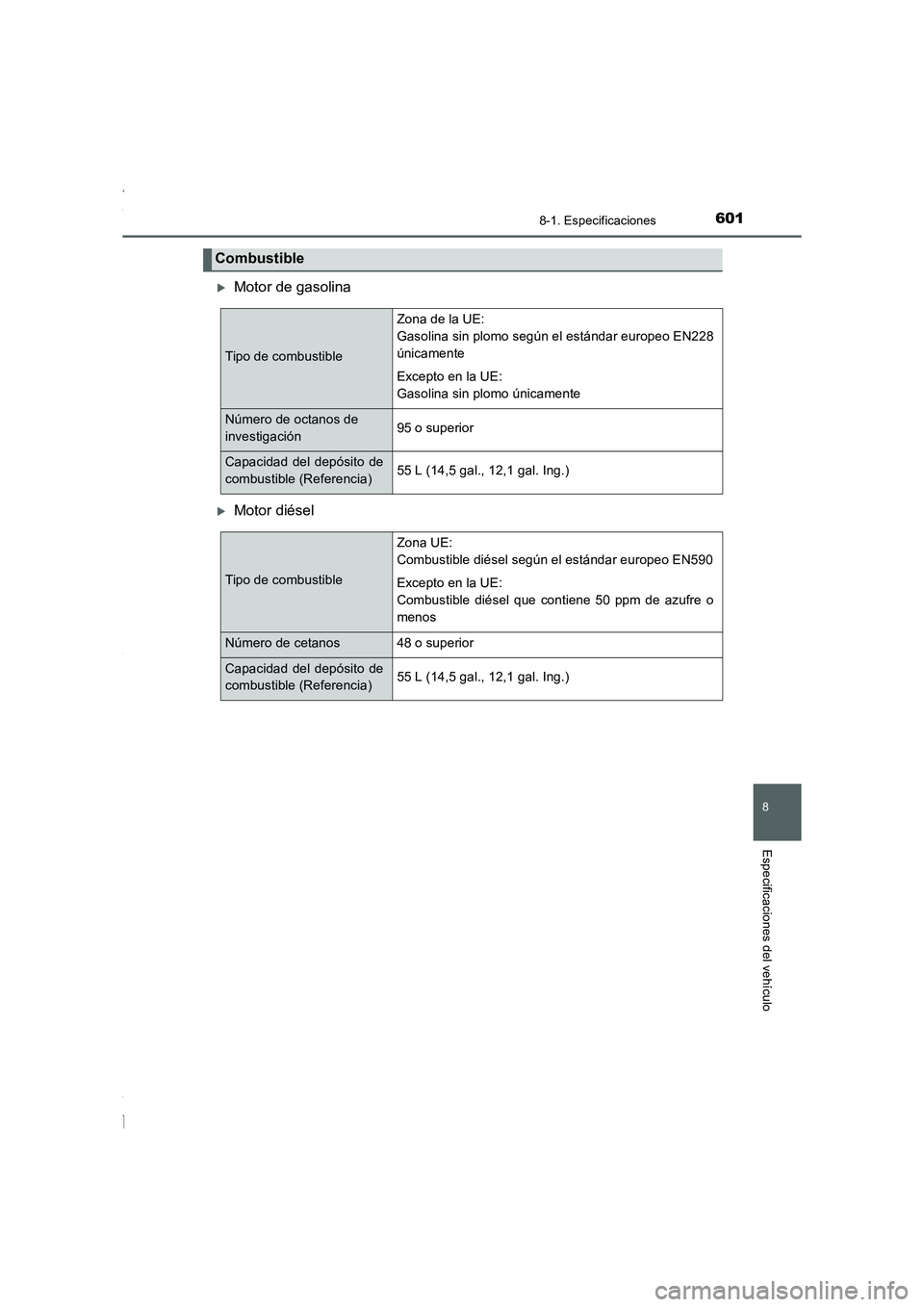

Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto en la UE:
Gasolina sin plomo únicamente
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)55 L (14,5 gal., 12,1 gal. Ing.)
Tipo de combustible
Zona UE:
Combustible diésel según el estándar europeo EN590
Excepto en la UE:
Combustible diésel que contiene 50 ppm de azufre o
menos
Número de cetanos48 o superior
Capacidad del depósito de
combustible (Referencia)55 L (14,5 gal., 12,1 gal. Ing.)
Corolla TMMT_OM_ES_OM12J77S.book 601 ページ ２０１５年２月２日　月曜日　午後５時１６分

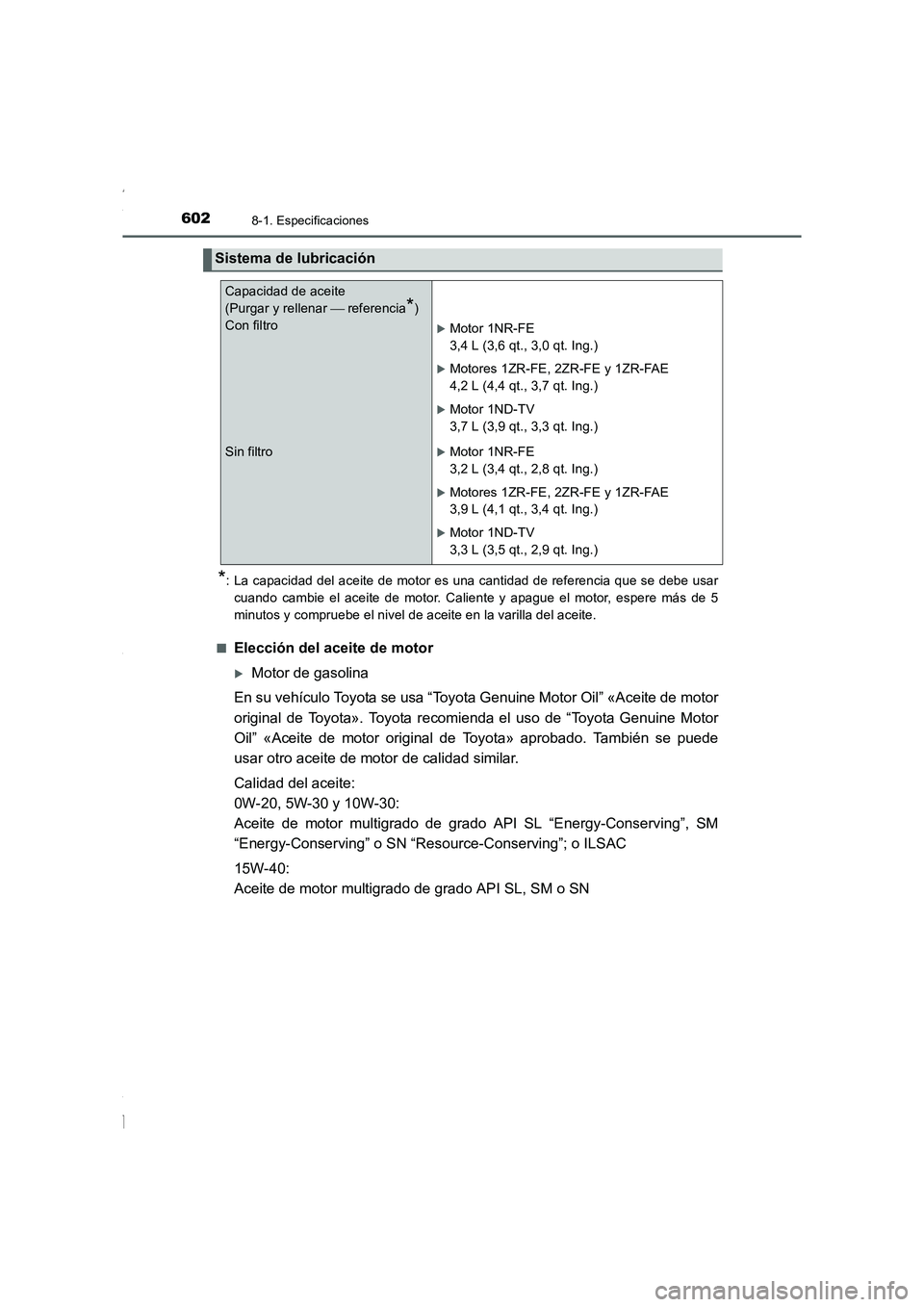

6028-1. Especificaciones
COROLLA_TMMT_ES (OM12J77S)
*: La capacidad del aceite de motor es una cantidad de referencia que se debe usar
cuando cambie el aceite de motor. Caliente y apague el motor, espere más de 5
minutos y compruebe el nivel de aceite en la varilla del aceite.
■
Elección del aceite de motor
XMotor de gasolina
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También se puede
usar otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de grado API SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de grado API SL, SM o SN
Sistema de lubricación
Capacidad de aceite
(Purgar y rellenar  referencia
*)
Con filtro
XMotor 1NR-FE
3,4 L (3,6 qt., 3,0 qt. Ing.)
XMotores 1ZR-FE, 2ZR-FE y 1ZR-FAE
4,2 L (4,4 qt., 3,7 qt. Ing.)
XMotor 1ND-TV
3,7 L (3,9 qt., 3,3 qt. Ing.)
Sin filtroXMotor 1NR-FE
3,2 L (3,4 qt., 2,8 qt. Ing.)
XMotores 1ZR-FE, 2ZR-FE y 1ZR-FAE
3,9 L (4,1 qt., 3,4 qt. Ing.)
XMotor 1ND-TV
3,3 L (3,5 qt., 2,9 qt. Ing.)
Corolla TMMT_OM_ES_OM12J77S.book 602 ページ ２０１５年２月２日　月曜日　午後５時１６分

603
8
8-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES (OM12J77S)

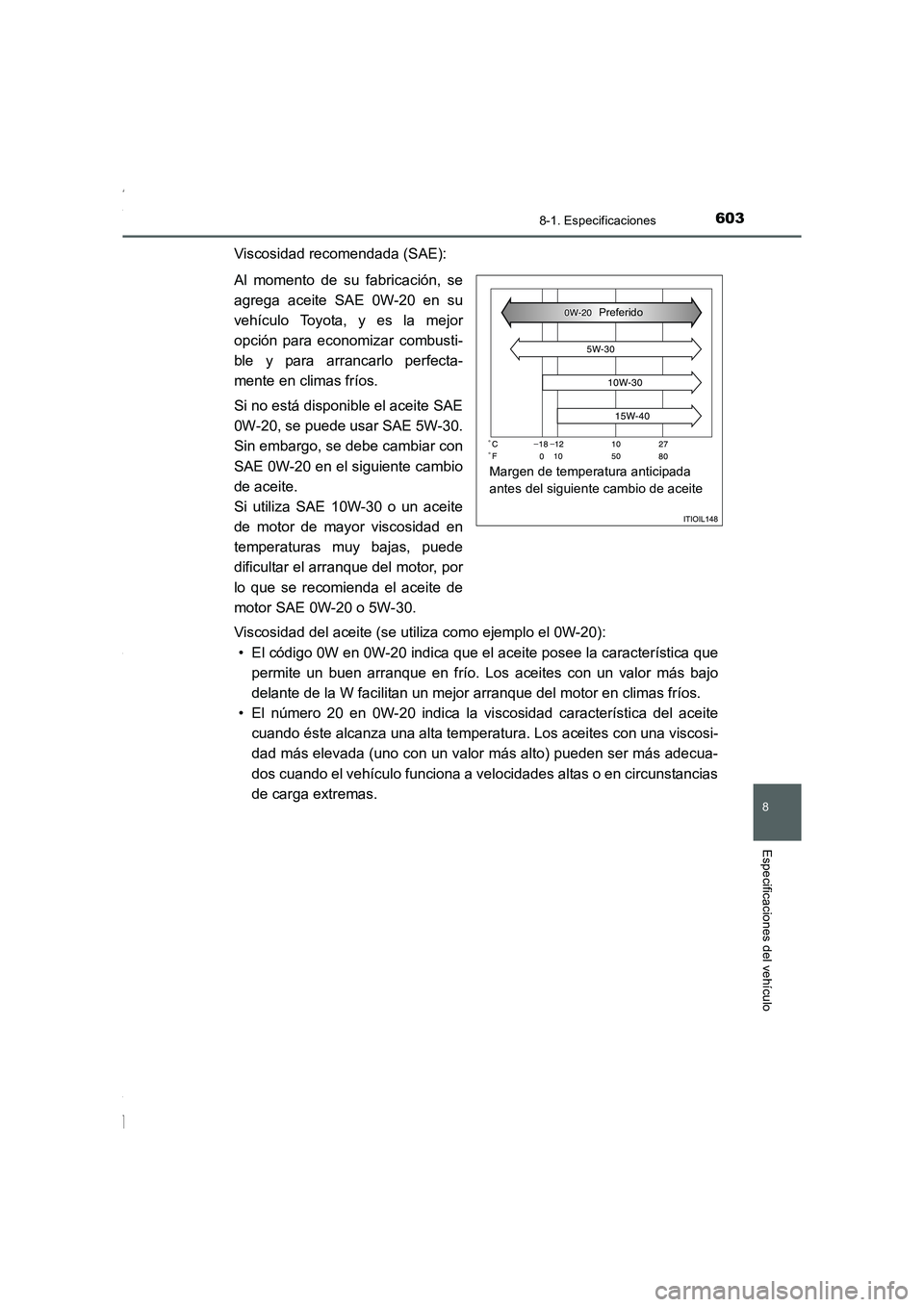

Viscosidad recomendada (SAE):
Al momento de su fabricación, se
agrega aceite SAE 0W-20 en su
vehículo Toyota, y es la mejor
opción para economizar combusti-
ble y para arrancarlo perfecta-
mente en climas fríos.
Si no está disponible el aceite SAE
0W-20, se puede usar SAE 5W-30.
Sin embargo, se debe cambiar con
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza SAE 10W-30 o un aceite
de motor de mayor viscosidad en
temperaturas muy bajas, puede
dificultar el arranque del motor, por
lo que se recomienda el aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el aceite posee la característica que
permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la viscosidad característica del aceite
cuando éste alcanza una alta temperatura. Los aceites con una viscosi-
dad más elevada (uno con un valor más alto) pueden ser más adecua-
dos cuando el vehículo funciona a velocidades altas o en circunstancias
de carga extremas.
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de aceite
Corolla TMMT_OM_ES_OM12J77S.book 603 ページ ２０１５年２月２日　月曜日　午後５時１６分

6048-1. Especificaciones
COROLLA_TMMT_ES (OM12J77S)

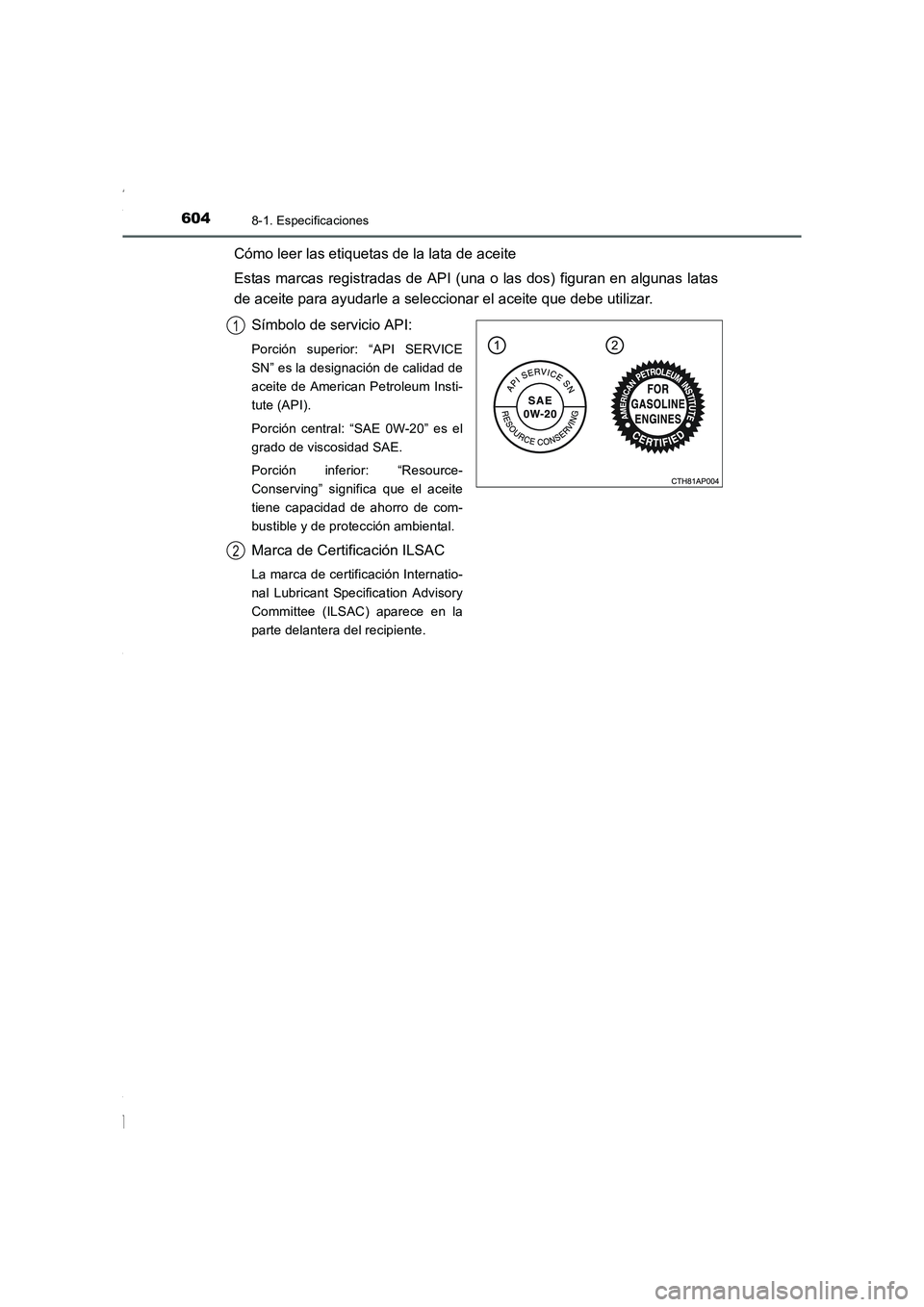

Cómo leer las etiquetas de la lata de aceite
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API:
Porción superior: “API SERVICE
SN” es la designación de calidad de
aceite de American Petroleum Insti-
tute (API).
Porción central: “SAE 0W-20” es el
grado de viscosidad SAE.
Porción inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de com-
bustible y de protección ambiental.
Marca de Certificación ILSAC
La marca de certificación Internatio-
nal Lubricant Specification Advisory
Committee (ILSAC) aparece en la
parte delantera del recipiente.
1
2
Corolla TMMT_OM_ES_OM12J77S.book 604 ページ ２０１５年２月２日　月曜日　午後５時１６分

605
8
8-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES (OM12J77S)

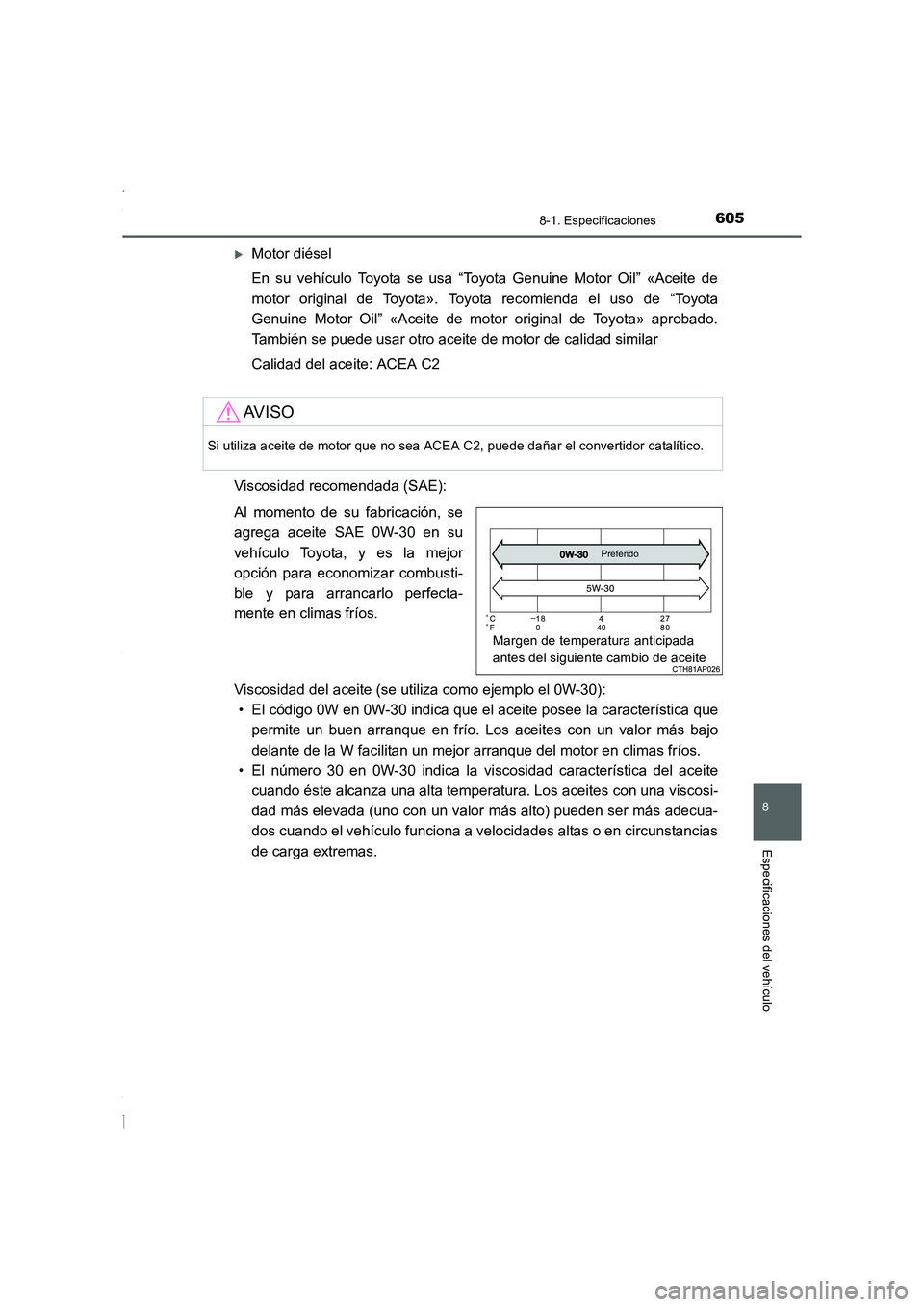

XMotor diésel
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de
motor original de Toyota». Toyota recomienda el uso de “Toyota
Genuine Motor Oil” «Aceite de motor original de Toyota» aprobado.
También se puede usar otro aceite de motor de calidad similar
Calidad del aceite: ACEA C2
Viscosidad recomendada (SAE):
Al momento de su fabricación, se
agrega aceite SAE 0W-30 en su
vehículo Toyota, y es la mejor
opción para economizar combusti-
ble y para arrancarlo perfecta-
mente en climas fríos.
Viscosidad del aceite (se utiliza como ejemplo el 0W-30):
• El código 0W en 0W-30 indica que el aceite posee la característica que
permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 30 en 0W-30 indica la viscosidad característica del aceite
cuando éste alcanza una alta temperatura. Los aceites con una viscosi-
dad más elevada (uno con un valor más alto) pueden ser más adecua-
dos cuando el vehículo funciona a velocidades altas o en circunstancias
de carga extremas.
AV I S O
Si utiliza aceite de motor que no sea ACEA C2, puede dañar el convertidor catalítico.
Margen de temperatura anticipada
antes del siguiente cambio de aceite
Preferido
Corolla TMMT_OM_ES_OM12J77S.book 605 ページ ２０１５年２月２日　月曜日　午後５時１６分

6068-1. Especificaciones
COROLLA_TMMT_ES (OM12J77S)

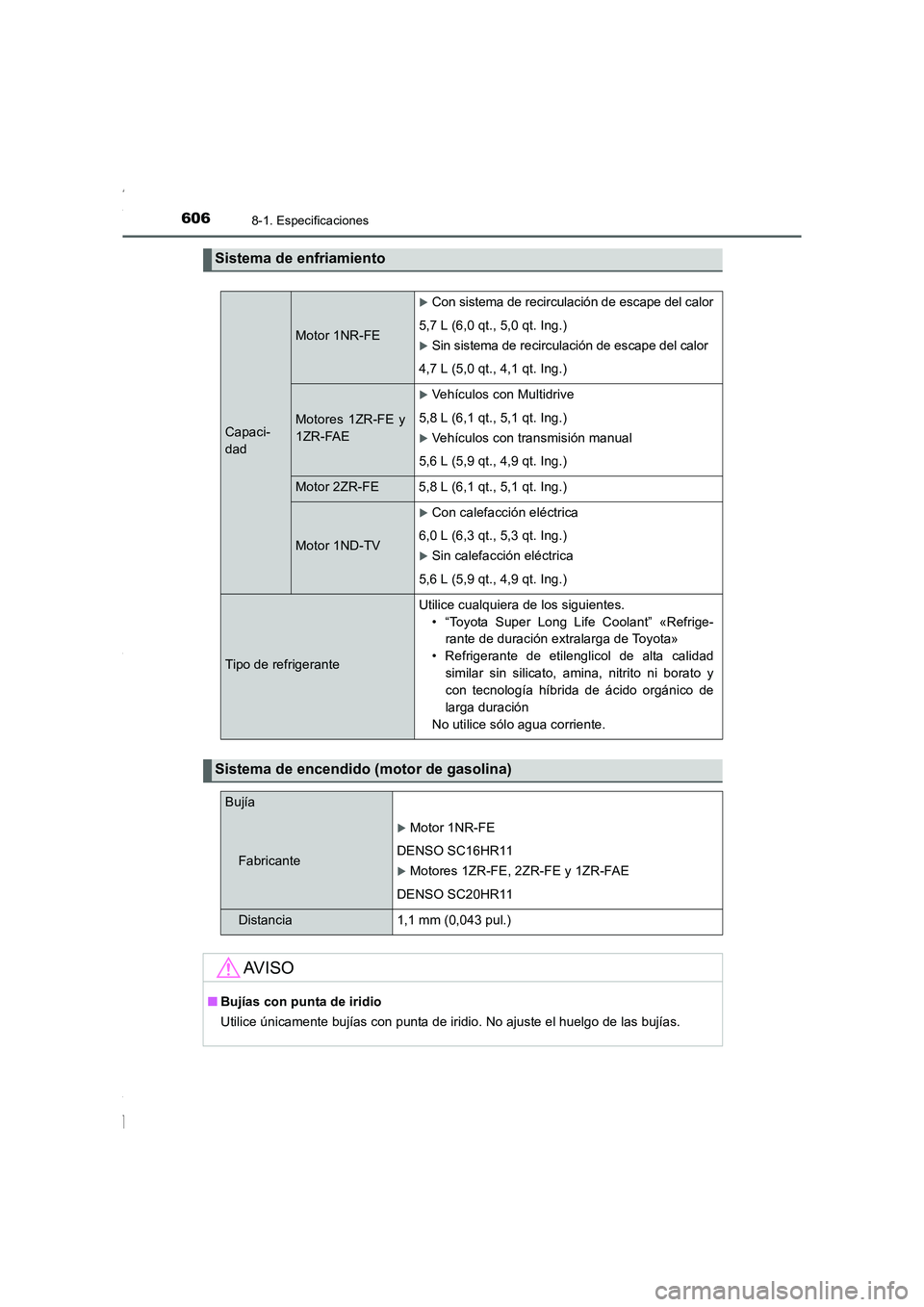

Sistema de enfriamiento
Capaci-
dad
Motor 1NR-FE
XCon sistema de recirculación de escape del calor
5,7 L (6,0 qt., 5,0 qt. Ing.)
XSin sistema de recirculación de escape del calor
4,7 L (5,0 qt., 4,1 qt. Ing.)
Motores 1ZR-FE y
1ZR-FAE
XVehículos con Multidrive
5,8 L (6,1 qt., 5,1 qt. Ing.)
XVehículos con transmisión manual
5,6 L (5,9 qt., 4,9 qt. Ing.)
Motor 2ZR-FE 5,8 L (6,1 qt., 5,1 qt. Ing.)
Motor 1ND-TV
XCon calefacción eléctrica
6,0 L (6,3 qt., 5,3 qt. Ing.)
XSin calefacción eléctrica
5,6 L (5,9 qt., 4,9 qt. Ing.)
Tipo de refrigeranteUtilice cualquiera de los siguientes.
• “Toyota Super Long Life Coolant” «Refrige-
rante de duración extralarga de Toyota»
• Refrigerante de etilenglicol de alta calidad
similar sin silicato, amina, nitrito ni borato y
con tecnología híbrida de ácido orgánico de
larga duración
No utilice sólo agua corriente.
Sistema de encendido (motor de gasolina)
Bujía
Fabricante
XMotor 1NR-FE
DENSO SC16HR11
XMotores 1ZR-FE, 2ZR-FE y 1ZR-FAE
DENSO SC20HR11
Distancia1,1 mm (0,043 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Corolla TMMT_OM_ES_OM12J77S.book 606 ページ ２０１５年２月２日　月曜日　午後５時１６分

607
8
8-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES (OM12J77S)
*: La capacidad del líquido se proporciona como referencia.
Si es necesario realizar el cambio, póngase en contacto con un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el equipo necesa-
rios.

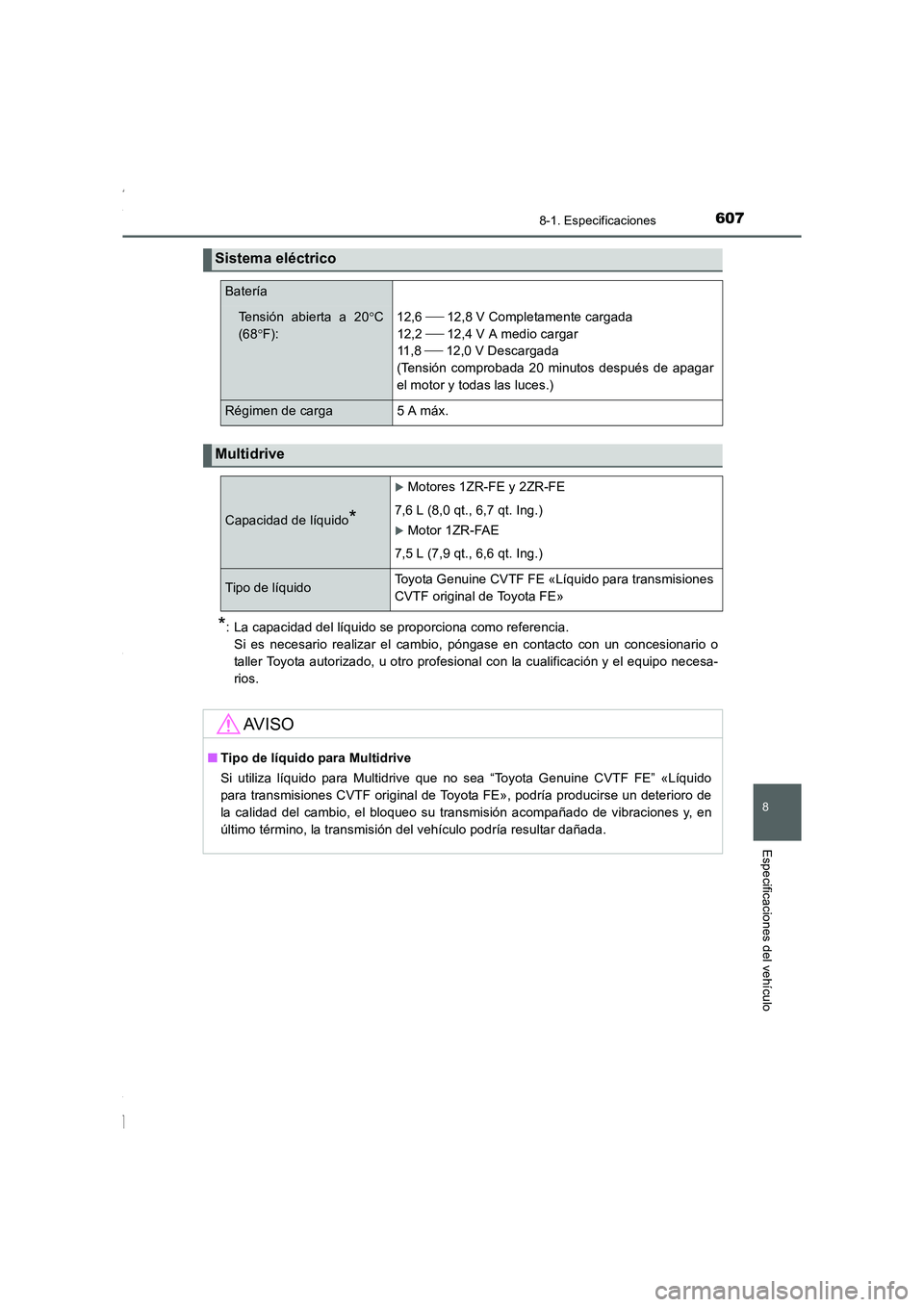

Sistema eléctrico
Batería
Tensión abierta a 20°C
(68°F):12,6  12,8 V Completamente cargada
12,2
 12,4 V A medio cargar
11 , 8
 12,0 V Descargada
(Tensión comprobada 20 minutos después de apagar
el motor y todas las luces.)
Régimen de carga5 A máx.
Multidrive
Capacidad de líquido*
XMotores 1ZR-FE y 2ZR-FE
7,6 L (8,0 qt., 6,7 qt. Ing.)
XMotor 1ZR-FAE
7,5 L (7,9 qt., 6,6 qt. Ing.)
Tipo de líquidoToyota Genuine CVTF FE «Líquido para transmisiones
CVTF original de Toyota FE»
AV I S O
■Tipo de líquido para Multidrive
Si utiliza líquido para Multidrive que no sea “Toyota Genuine CVTF FE” «Líquido
para transmisiones CVTF original de Toyota FE», podría producirse un deterioro de
la calidad del cambio, el bloqueo su transmisión acompañado de vibraciones y, en
último término, la transmisión del vehículo podría resultar dañada.
Corolla TMMT_OM_ES_OM12J77S.book 607 ページ ２０１５年２月２日　月曜日　午後５時１６分

6088-1. Especificaciones
COROLLA_TMMT_ES (OM12J77S)
Transeje manual
Capacidad del aceite de
engranajes (Referencia)2,4 L (2,5 qt., 2,1 qt. Ing.)
Tipo de aceite de engrana-
jes
Utilice cualquiera de los siguientes:
• “TOYOTA Genuine Manual Transmission Gear
Oil LV” «Aceite de engranajes para transmisión
manual genuino de Toyota LV»
• Otro tipo de aceite de engranajes en conformidad
con las especificaciones API GL-4 y SAE 75W
AV I S O
■Aceite de engranajes para el transeje manual
Tenga en cuenta que dependiendo de las características particulares del aceite de
engranajes usado o de las condiciones de operación, el sonido de ralentí, la sensibi-
lidad al cambio y/o la eficiencia de combustible podría ser diferente o podría verse
afectado. Toyota recomienda usar “TOYOTA Genuine Manual Transmission Gear
Oil LV” «Aceite de engranajes para transmisión manual genuino de Toyota LV» para
obtener el rendimiento óptimo.
Embrague
Juego del pedal5  15 mm (0,2  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3 o SAE J1704 o
FMVSS No.116 DOT 4
Corolla TMMT_OM_ES_OM12J77S.book 608 ページ ２０１５年２月２日　月曜日　午後５時１６分

609
8
8-1. Especificaciones
Especificaciones del vehículo
COROLLA_TMMT_ES (OM12J77S)
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con
el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)

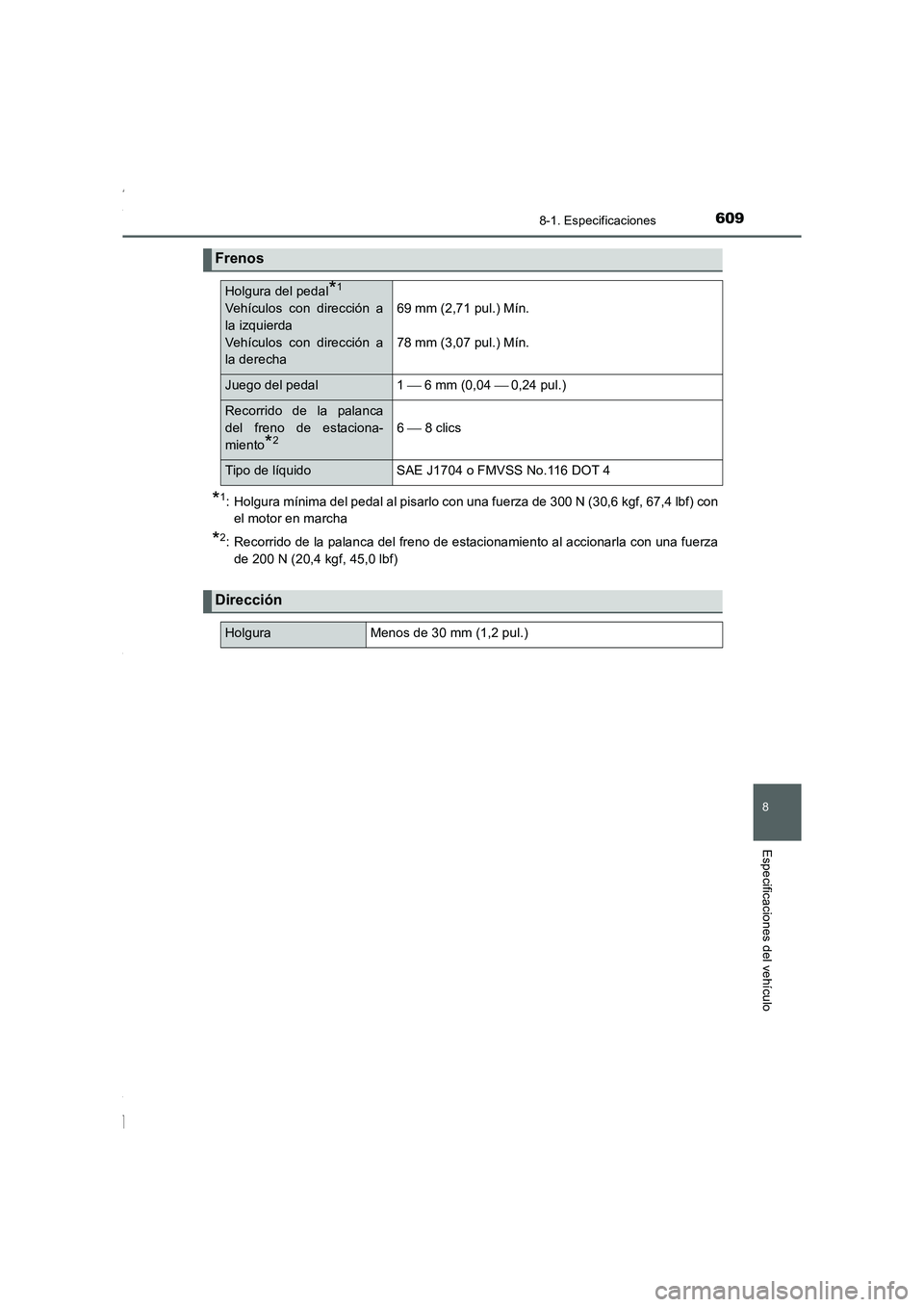

Frenos
Holgura del pedal*1
Vehículos con dirección a
la izquierda
Vehículos con dirección a
la derecha69 mm (2,71 pul.) Mín.
78 mm (3,07 pul.) Mín.
Juego del pedal 1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca
del freno de estaciona-
miento
*26  8 clics
Tipo de líquido SAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Corolla TMMT_OM_ES_OM12J77S.book 609 ページ ２０１５年２月２日　月曜日　午後５時１６分

6108-1. Especificaciones
COROLLA_TMMT_ES (OM12J77S)

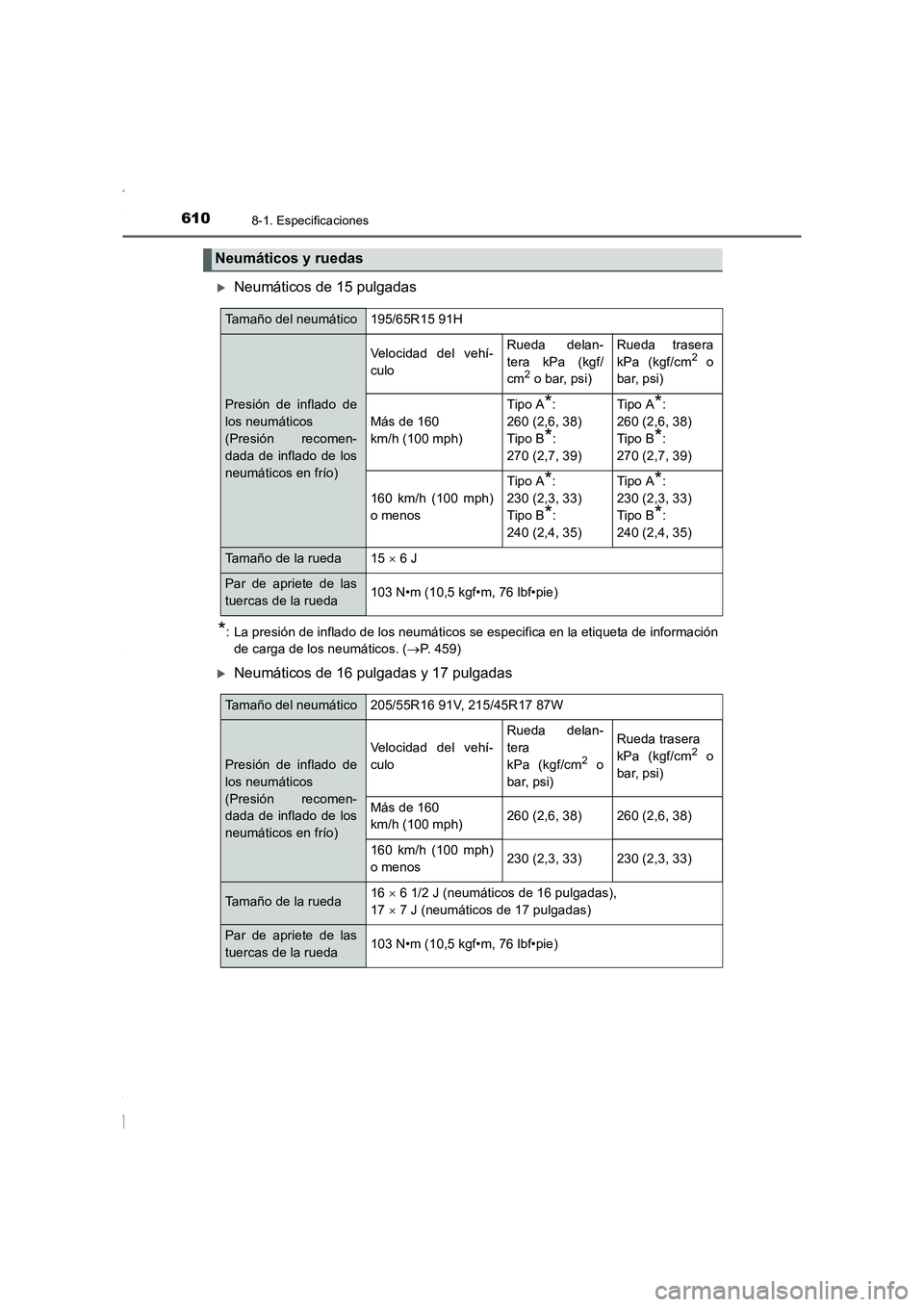

XNeumáticos de 15 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información
de carga de los neumáticos. (→P. 459)
XNeumáticos de 16 pulgadas y 17 pulgadas
Neumáticos y ruedas
Tamaño del neumático195/65R15 91H
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehí-
culoRueda delan-
tera kPa (kgf/
cm
2 o bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 160
km/h (100 mph)
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
160 km/h (100 mph)
o menos
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Tamaño de la rueda15 × 6 J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático205/55R16 91V, 215/45R17 87W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehí-
culo
Rueda delan-
tera
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 160
km/h (100 mph)260 (2,6, 38)260 (2,6, 38)
160 km/h (100 mph)
o menos230 (2,3, 33)230 (2,3, 33)
Tamaño de la rueda16 × 6 1/2 J (neumáticos de 16 pulgadas),
17 × 7 J (neumáticos de 17 pulgadas)
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Corolla TMMT_OM_ES_OM12J77S.book 610 ページ ２０１５年２月２日　月曜日　午後５時１６分
