zvedák TOYOTA COROLLA 2015 Návod na použití (in Czech)

5
1
8 7
6
5
4
3
2
Corolla_TMMT_EE (OM12F04CZ)5-3. Používání osvětlení interiéru
Přehled osvětlení
interiéru............................384
•Přední vnitřní lampičky/
osobní lampičky ............ 385
• Kosmetické lampičky .... 385
• Zadní osvětlení
interiéru ........................ 386
5-4. Používání úložných prostorů
Přehled úložných
prostorů...........................387
• Odkládací schránka ...... 388
• Schránka v konzole ...... 388
• Držáky lahví .................. 389
• Držáky nápojů............... 390
•Příruční schránky.......... 392
Vybavení kufru ...................393
5-5. Další vybavení interiéru
Sluneční clony
a kosmetická zrcátka .......394
Hodiny................................395
Zobrazení venkovní
teploty ..............................396
Přenosný popelník .............398
Zapalovač cigaret ..............399
Napájecí zásuvky...............400
Vyhřívání sedadel ..............402
Opěrka paží .......................404
Háček na oděvy .................405
Přídržná madla ..................4066-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 408
Čistění a ochrana
interiéru vozidla ............... 412
6-2. Údržba
Požadavky na údržbu........ 415
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 418
Kapota ............................... 421
Umístění podlahového
zvedáku........................... 423
Motorový prostor ............... 425
Pneumatiky ....................... 441
Tlak huštění pneumatik ..... 452
Kola ................................... 454
Filtr klimatizace ................. 457
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ........ 459
Kontrola a výměna
pojistek ............................ 462
Žárovky ............................. 467
6Údržba a péče

407
6Údržba a péče

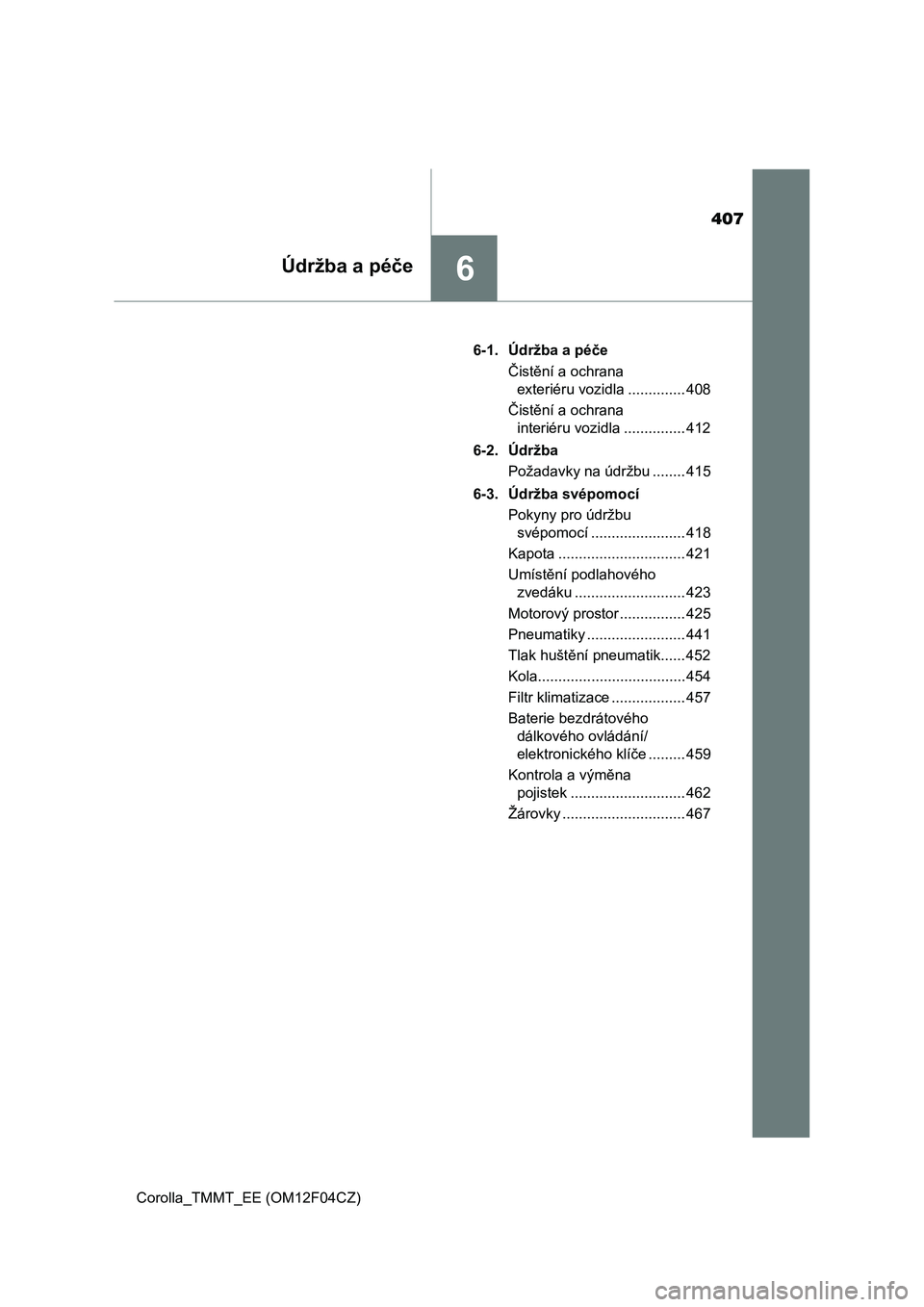

Corolla_TMMT_EE (OM12F04CZ)6-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 408
Čistění a ochrana
interiéru vozidla ............... 412
6-2. Údržba
Požadavky na údržbu ........ 415
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 418
Kapota ............................... 421
Umístění podlahového
zvedáku ........................... 423
Motorový prostor ................ 425
Pneumatiky ........................ 441
Tlak huštění pneumatik...... 452
Kola.................................... 454
Filtr klimatizace .................. 457
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ......... 459
Kontrola a výměna
pojistek ............................ 462
Žárovky .............................. 467

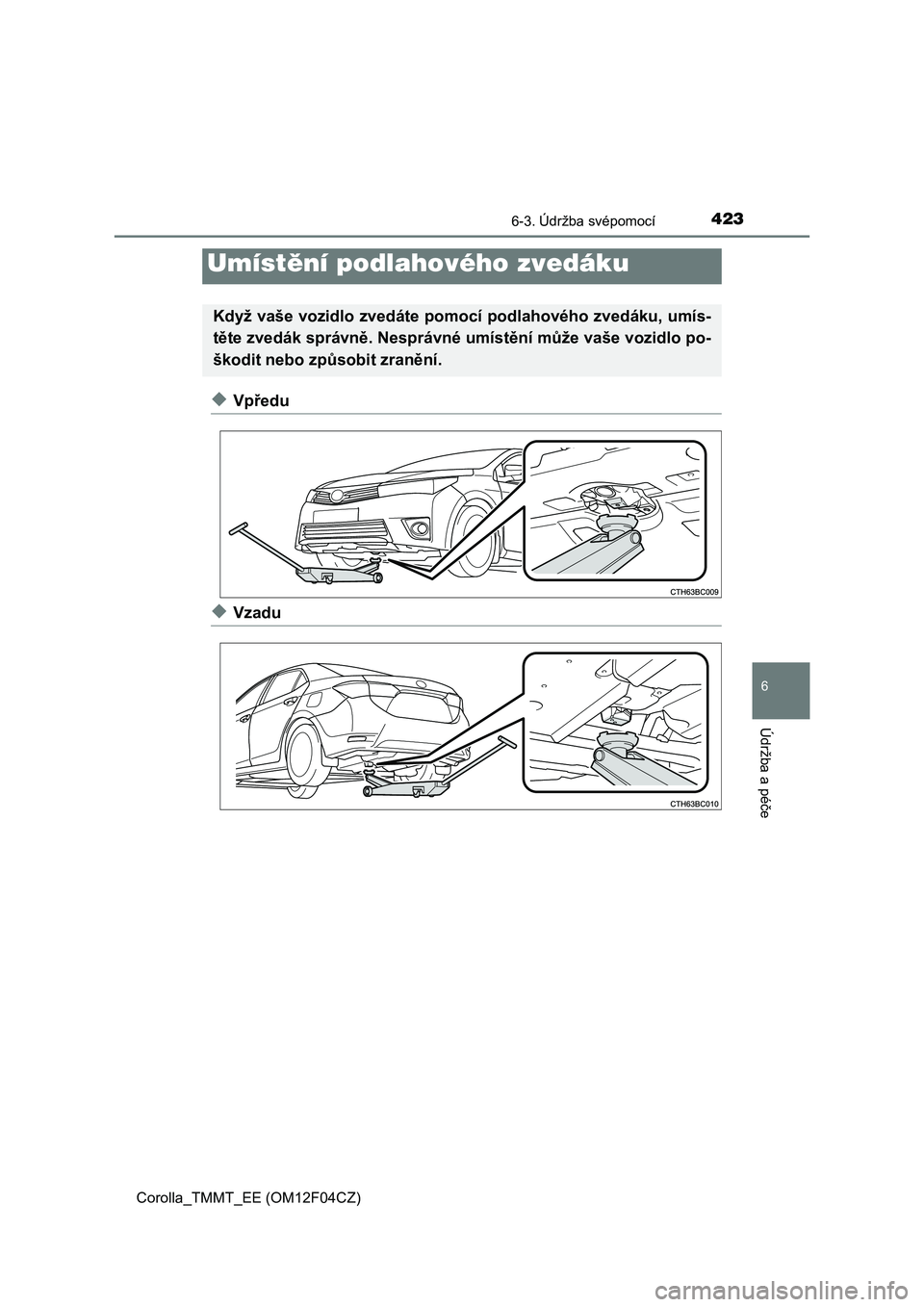

4236-3. Údržba svépomocí
Corolla_TMMT_EE (OM12F04CZ)
6
Údržba a péče
◆Vpředu
◆Vzadu
Umístění podlahového zvedáku
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

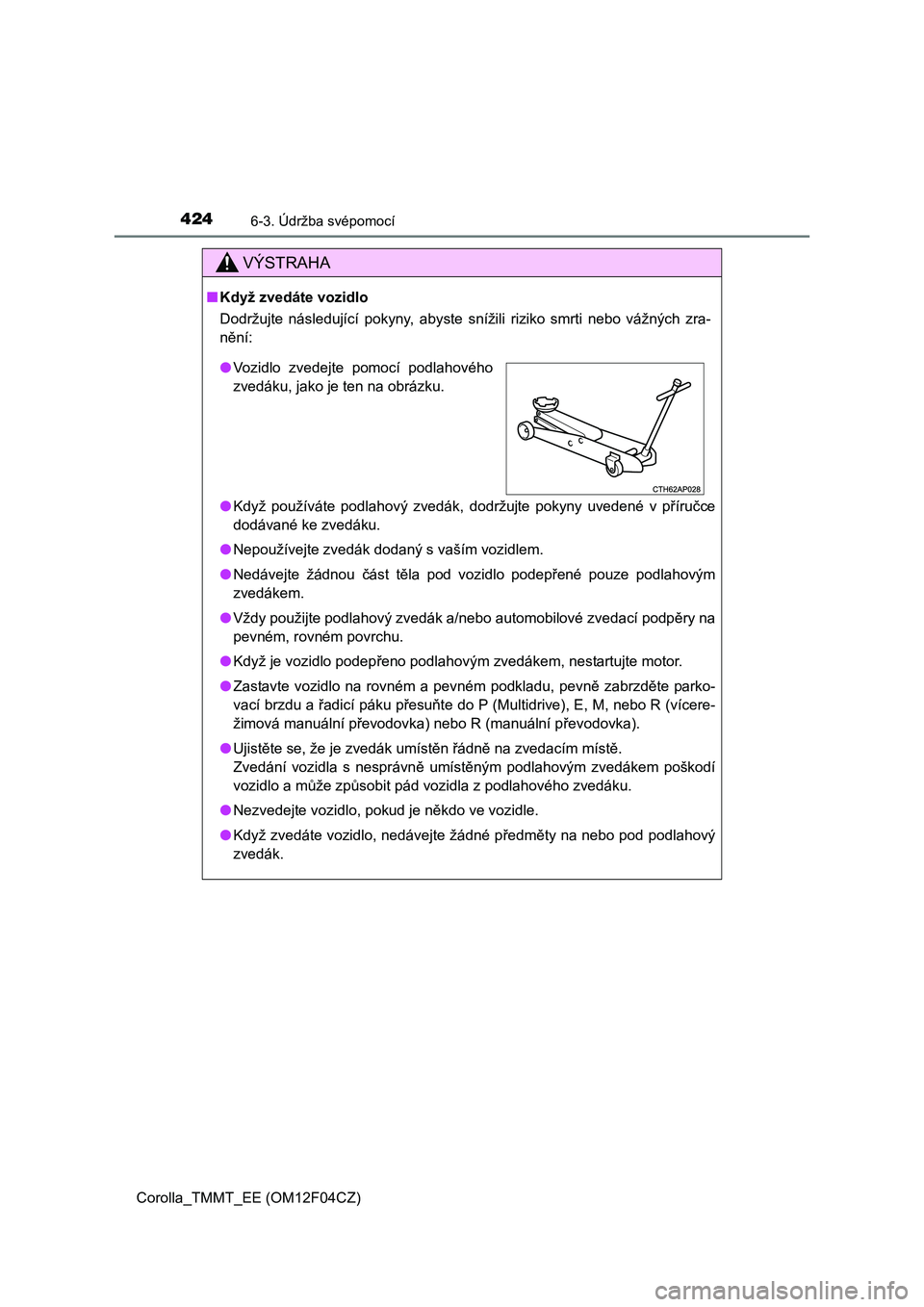

4246-3. Údržba svépomocí
Corolla_TMMT_EE (OM12F04CZ)
VÝSTRAHA
■Když zvedáte vozidlo
Dodržujte následující pokyny, abyste snížili riziko smrti nebo vážných zra-
nění:
●Když používáte podlahový zvedák, dodržujte pokyny uvedené v příručce
dodávané ke zvedáku.
●Nepoužívejte zvedák dodaný s vaším vozidlem.
●Nedávejte žádnou část těla pod vozidlo podepřené pouze podlahovým
zvedákem.
●Vždy použijte podlahový zvedák a/nebo automobilové zvedací podpěry na
pevném, rovném povrchu.
●Když je vozidlo podepřeno podlahovým zvedákem, nestartujte motor.
●Zastavte vozidlo na rovném a pevném podkladu, pevně zabrzděte parko-
vací brzdu a řadicí páku přesuňte do P (Multidrive), E, M, nebo R (vícere-
žimová manuální převodovka) nebo R (manuální převodovka).
●Ujistěte se, že je zvedák umístěn řádně na zvedacím místě.
Zvedání vozidla s nesprávně umístěným podlahovým zvedákem poškodí
vozidlo a může způsobit pád vozidla z podlahového zvedáku.
●Nezvedejte vozidlo, pokud je někdo ve vozidle.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod podlahový
zvedák.
●Vozidlo zvedejte pomocí podlahového
zvedáku, jako je ten na obrázku.

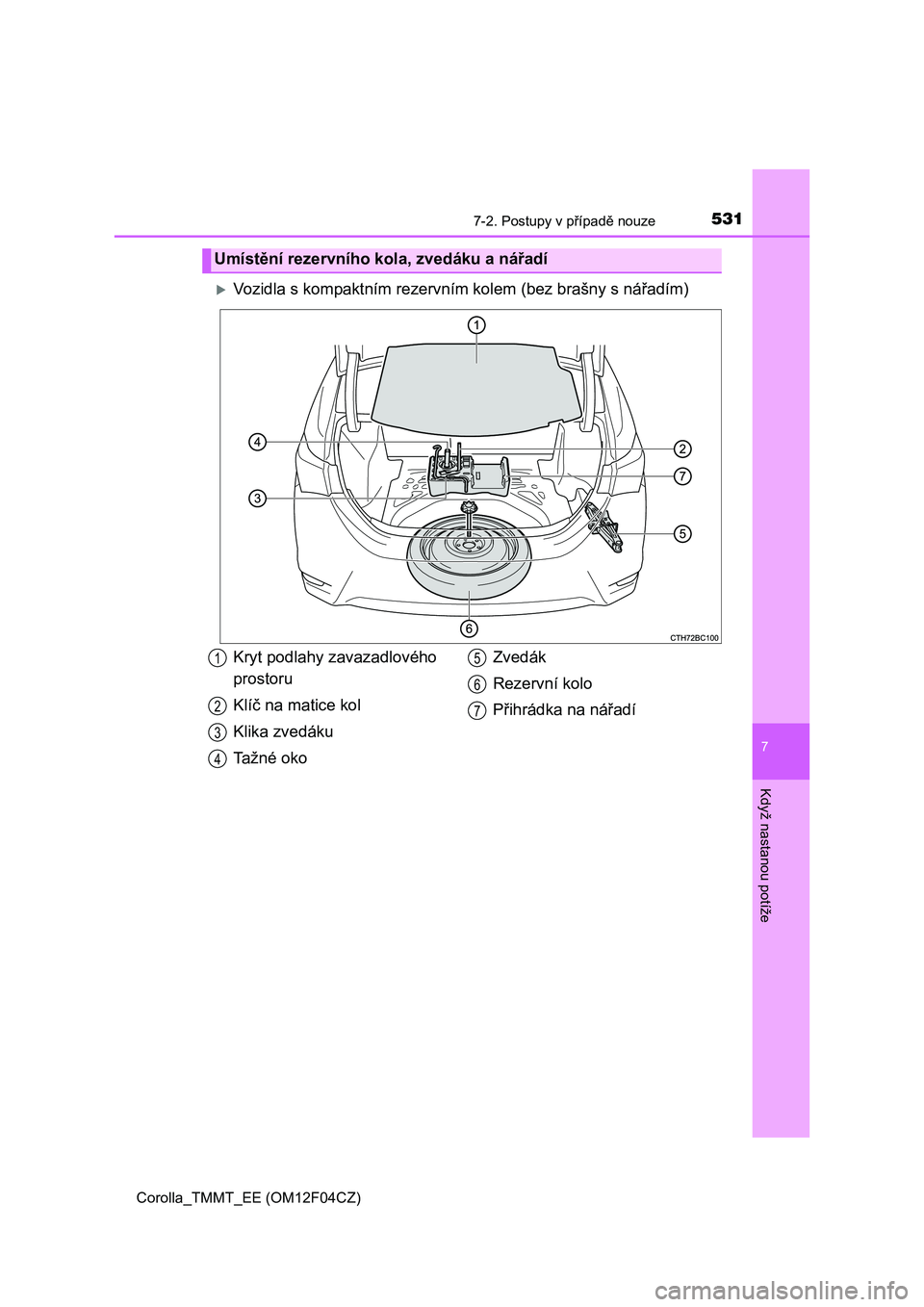

5317-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Vozidla s kompaktním rezervním kolem (bez brašny s nářadím)
Umístění rezervního kola, zvedáku a nářadí
Kryt podlahy zavazadlového
prostoru
Klíč na matice kol
Klika zvedáku
Tažné okoZvedák
Rezervní kolo
Přihrádka na nářadí1
2
3
4
5
6
7

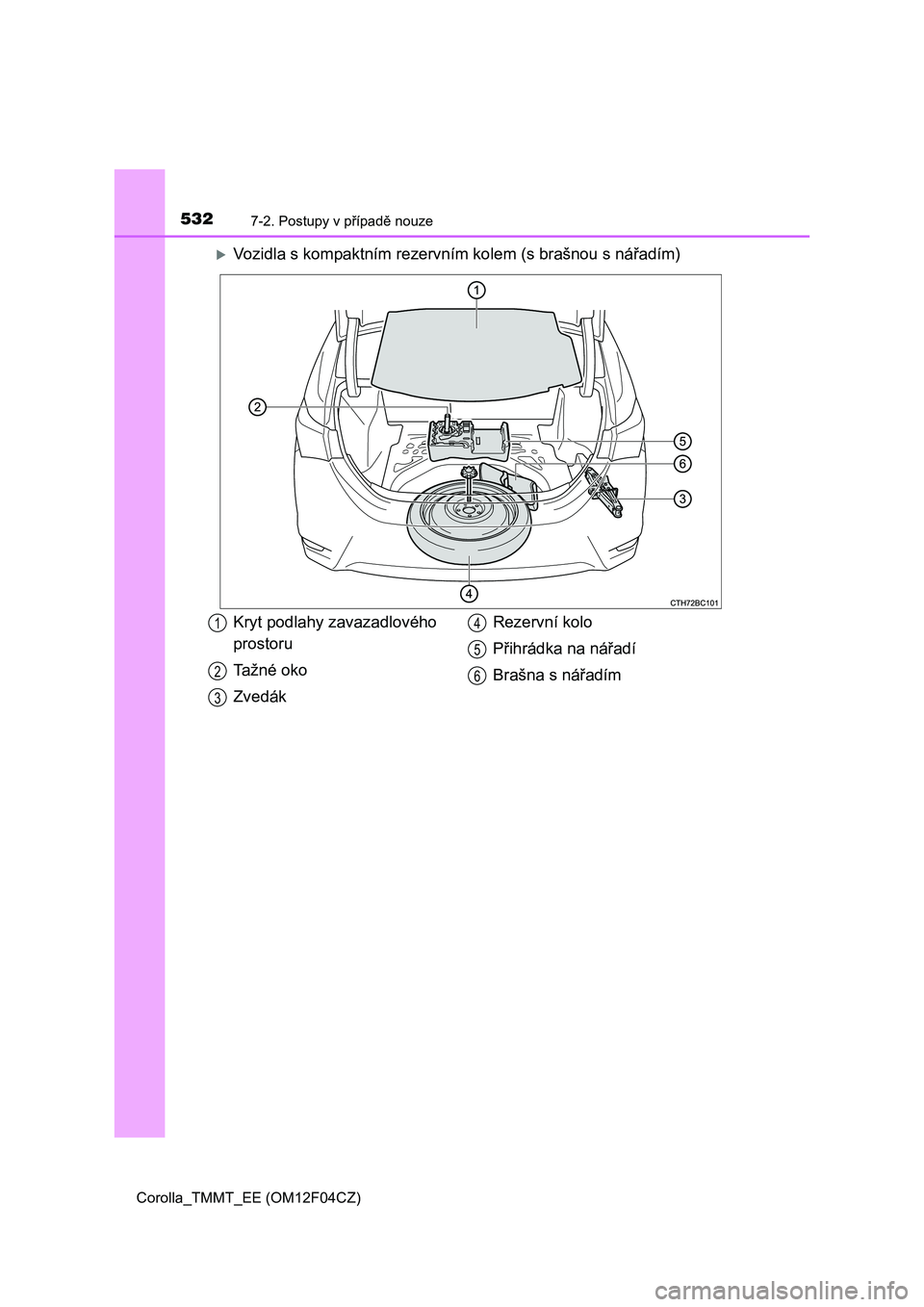

5327-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vozidla s kompaktním rezervním kolem (s brašnou s nářadím)
Kryt podlahy zavazadlového
prostoru
Tažné oko
ZvedákRezervní kolo
Přihrádka na nářadí
Brašna s nářadím1
2
3
4
5
6

5337-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže

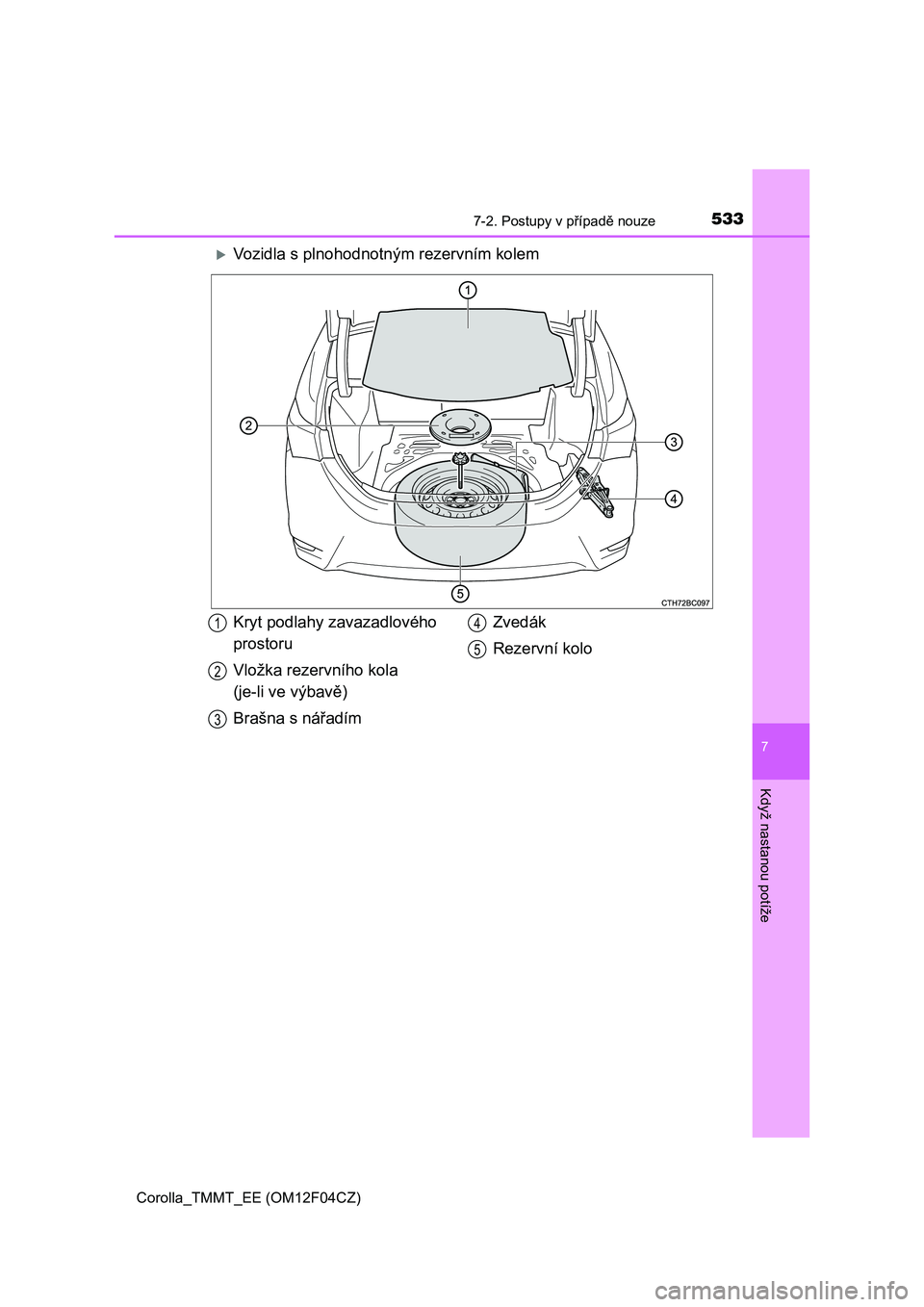

Vozidla s plnohodnotným rezervním kolem
Kryt podlahy zavazadlového
prostoru
Vložka rezervního kola
(je-li ve výbavě)
Brašna s nářadímZvedák
Rezervní kolo1
2
3
4
5

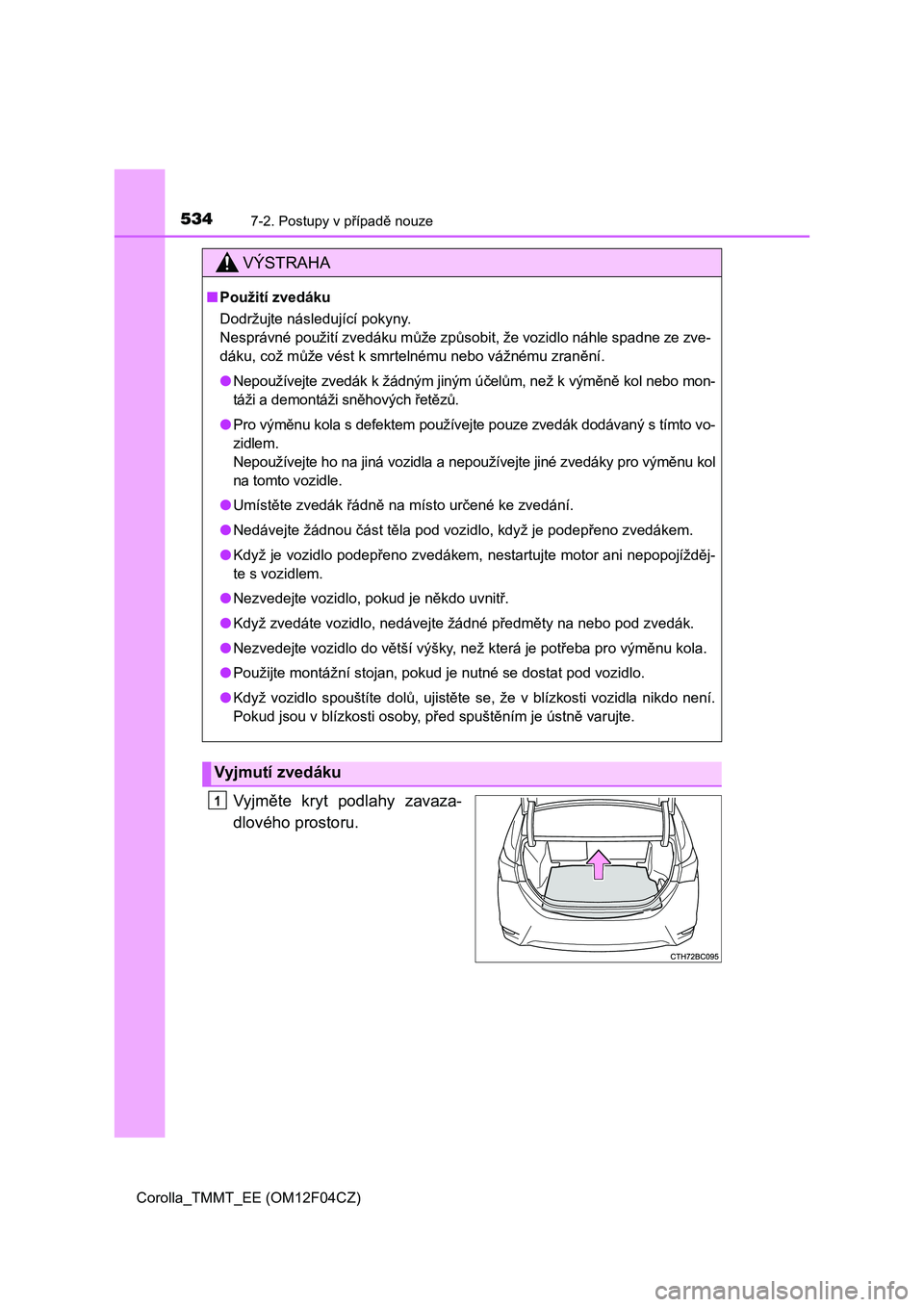

5347-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto vo-
zidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu kol
na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
Vyjmutí zvedáku
1

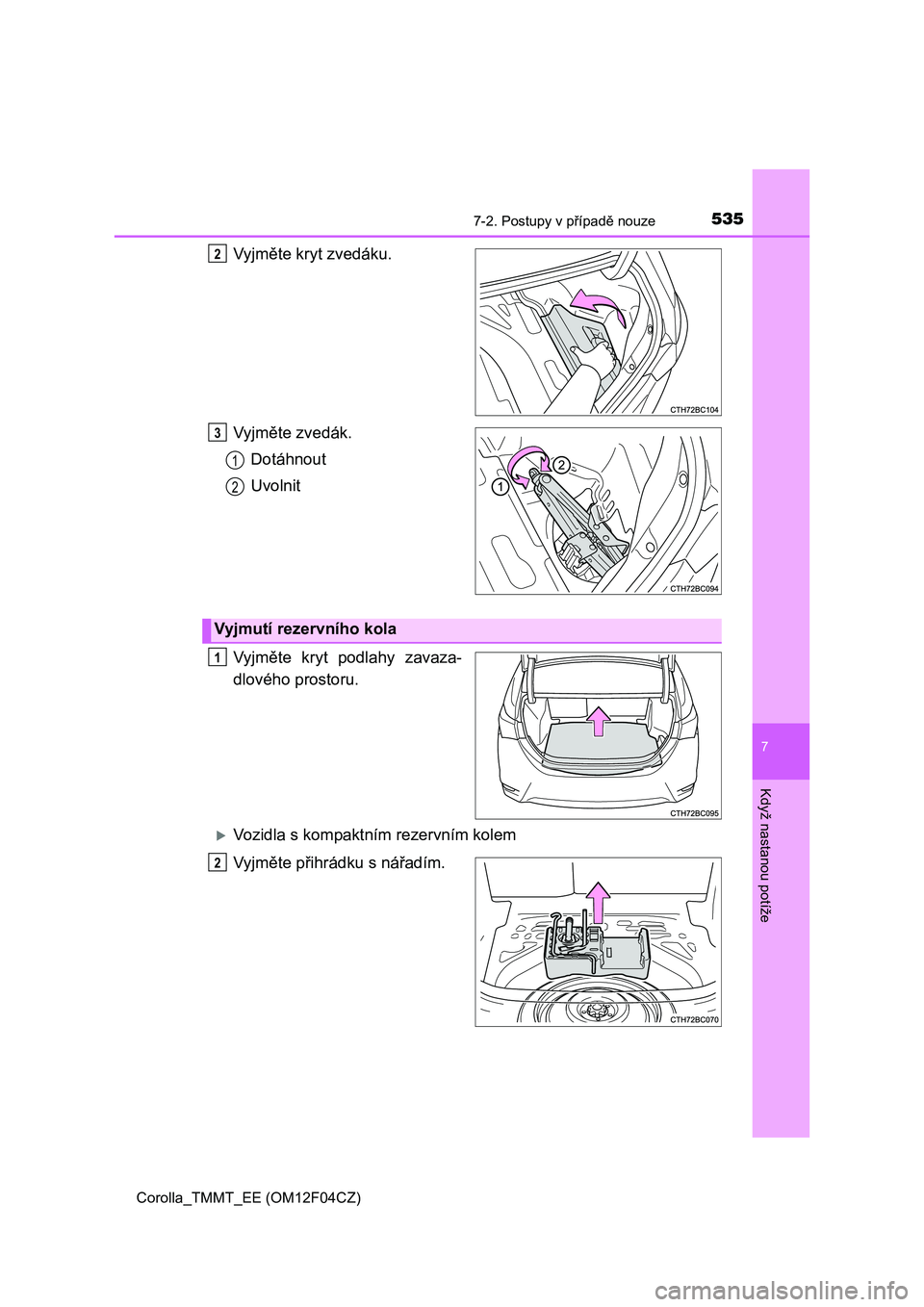

5357-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Vyjměte kryt zvedáku.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vozidla s kompaktním rezervním kolem
Vyjměte přihrádku s nářadím.
2
3
1
2
Vyjmutí rezervního kola
1
2

5387-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)

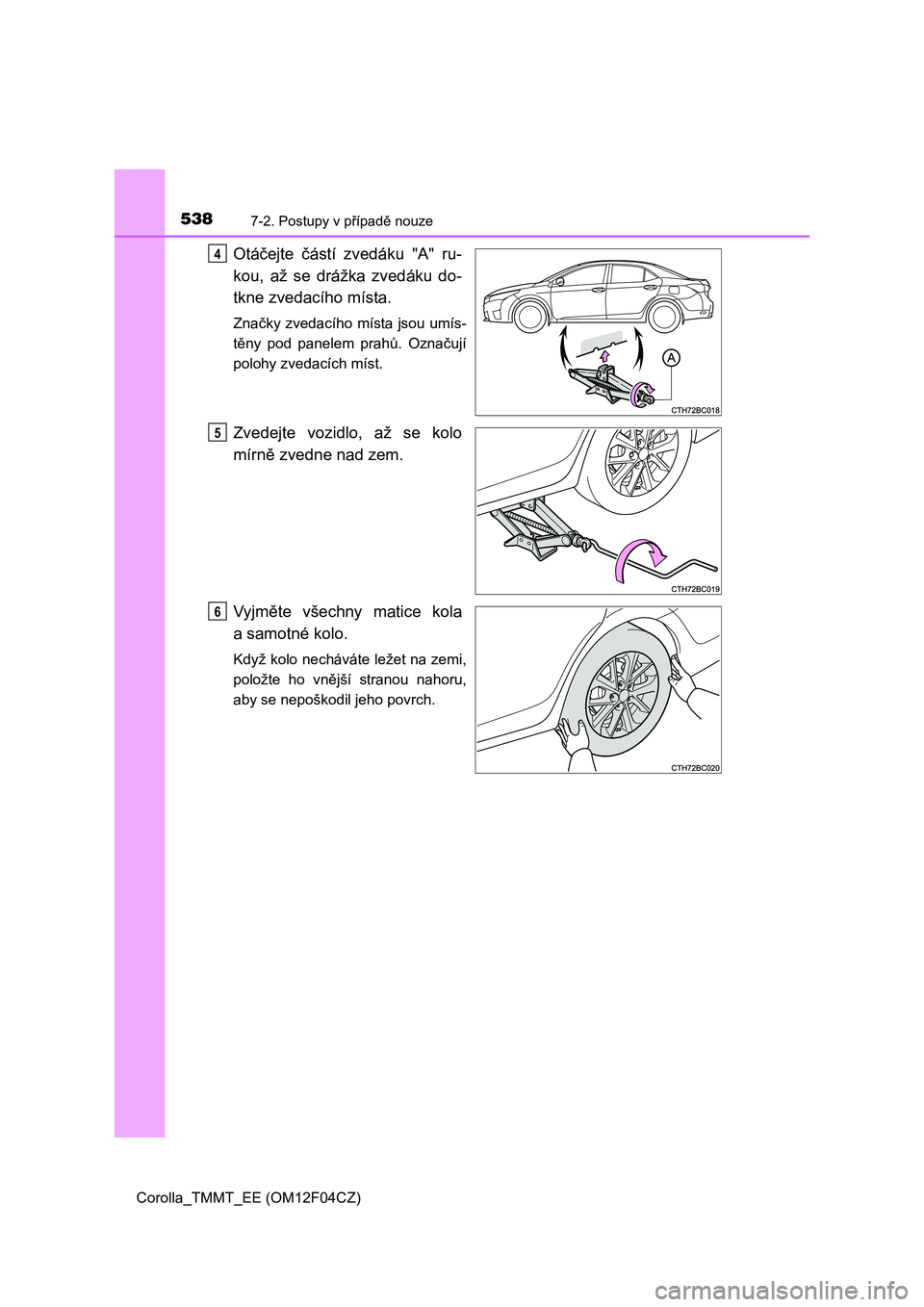

Otáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6
