5618-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

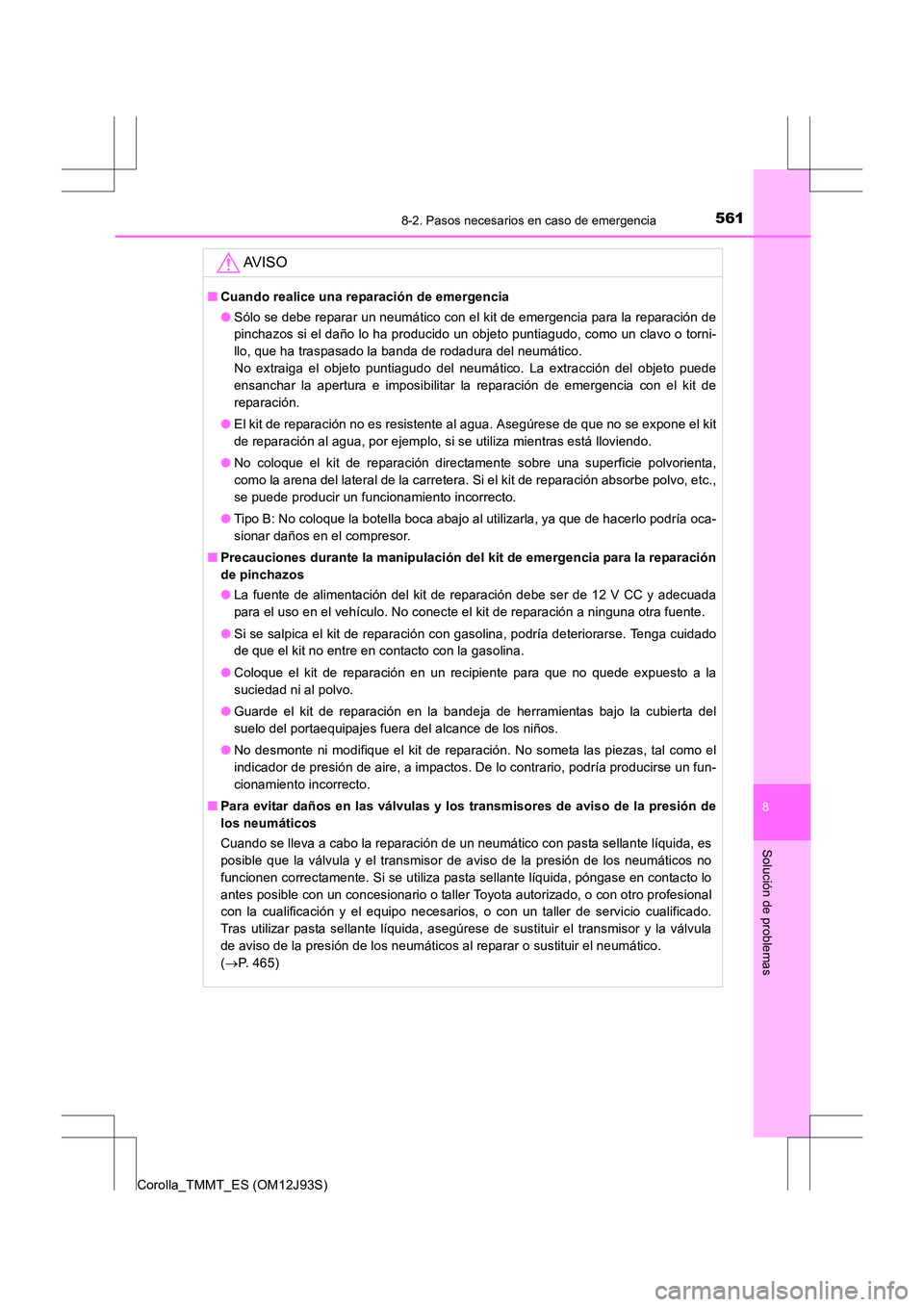

AV I S O
■Cuando realice una reparación de emergencia
●Sólo se debe reparar un neumático con el kit de emergencia para la reparación de
pinchazos si el daño lo ha producido un objeto puntiagudo, como un clavo o torni-
llo, que ha traspasado la banda de rodadura del neumático.
No extraiga el objeto puntiagudo del neumático. La extracción del objeto puede
ensanchar la apertura e imposibilitar la reparación de emergencia con el kit de
reparación.
● El kit de reparación no es resistente al agua. Asegúrese de que no se expone el kit
de reparación al agua, por ejemplo, si se utiliza mientras está lloviendo.
● No coloque el kit de reparación directamente sobre una superficie polvorienta,
como la arena del lateral de la carretera. Si el kit de reparación absorbe polvo, etc.,
se puede producir un funcionamiento incorrecto.
● Tipo B: No coloque la botella boca abajo al utilizarla, ya que de hacerlo podría oca-
sionar daños en el compresor.
■ Precauciones durante la manipulación del kit de emergencia para la reparación
de pinchazos
●La fuente de alimentación del kit de reparación debe ser de 12 V CC y adecuada
para el uso en el vehículo. No conecte el kit de reparación a ninguna otra fuente.
● Si se salpica el kit de reparación con gasolina, podría deteriorarse. Tenga cuidado
de que el kit no entre en contacto con la gasolina.
● Coloque el kit de reparación en un recipiente para que no quede expuesto a la
suciedad ni al polvo.
● Guarde el kit de reparación en la bandeja de herramientas bajo la cubierta del
suelo del portaequipajes fuera del alcance de los niños.
● No desmonte ni modifique el kit de reparación. No someta las piezas, tal como el
indicador de presión de aire, a impactos. De lo contrario, podría producirse un fun-
cionamiento incorrecto.
■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de
los neumáticos
Cuando se lleva a cabo la reparación de un neumático con pasta sellante líquida, es
posible que la válvula y el transmisor de aviso de la presión de los neumáticos no
funcionen correctamente. Si se utiliza pasta sellante líquida, póngase en contacto lo
antes posible con un concesionario o taller Toyota autorizado, o con otro profesional
con la cualificación y el equipo necesarios, o con un taller de servicio cualificado.
Tras utilizar pasta sellante líquida, asegúrese de sustituir el transmisor y la válvula
de aviso de la presión de los neumáticos al reparar o sustituir el neumático.
(→ P. 465)

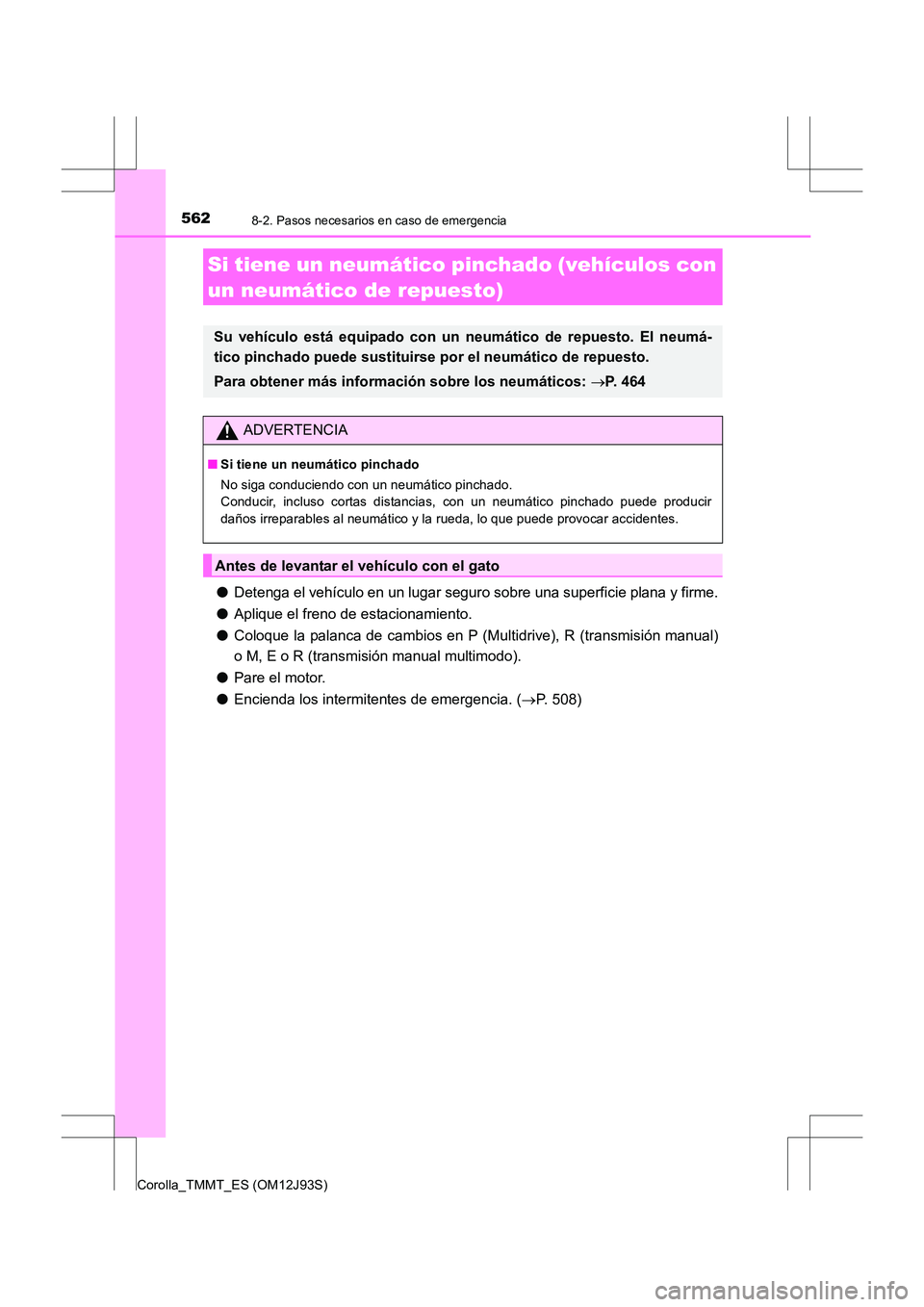

5628-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)
●Detenga el vehículo en un lugar s eguro sobre una superficie plana y firme.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (Multidrive), R (transmisión manual)
o M, E o R (transmisión manual multimodo).
● Pare el motor.
● Encienda los intermitentes de emergencia. ( →P. 508)
Si tiene un neumático pinchado (vehículos con
un neumático de repuesto)
Su vehículo está equipado con un neumático de repuesto. El neumá-
tico pinchado puede sustituirse por el neumático de repuesto.
Para obtener más información sobre los neumáticos: →P. 4 6 4
ADVERTENCIA
■ Si tiene un neumático pinchado
No siga conduciendo con un neumático pinchado.
Conducir, incluso cortas distancias, con un neumático pinchado puede producir
daños irreparables al neumático y la rueda, lo que puede provocar accidentes.
Antes de levantar el vehículo con el gato

5638-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)
XVehículos con un neumático de repuesto compacto (sin bolsa de herra-
mientas)
Ubicación del neumático de repuesto, el gato y las herramientas
Cubierta del suelo del portaequi-
pajes
Llave de tuercas de la rueda
Manivela del gato
Anilla de remolqueGato
Neumático de repuesto
Bandeja de herramientas1
2
3
4
5
6
7

5648-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

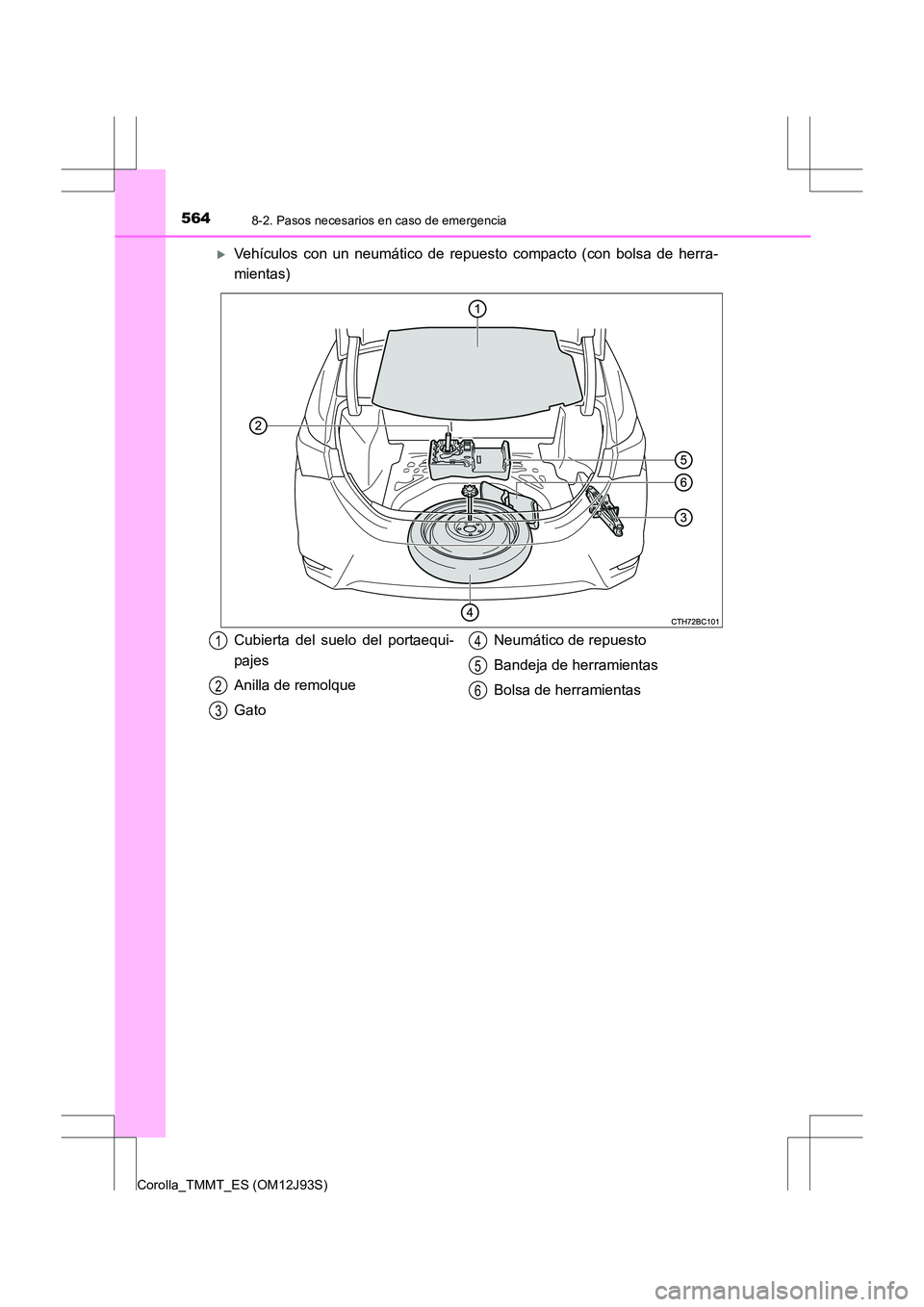

XVehículos con un neumático de repuesto compacto (con bolsa de herra-
mientas)
Cubierta del suelo del portaequi-
pajes
Anilla de remolque
GatoNeumático de repuesto
Bandeja de herramientas
Bolsa de herramientas1
2
3
4
5
6

5658-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

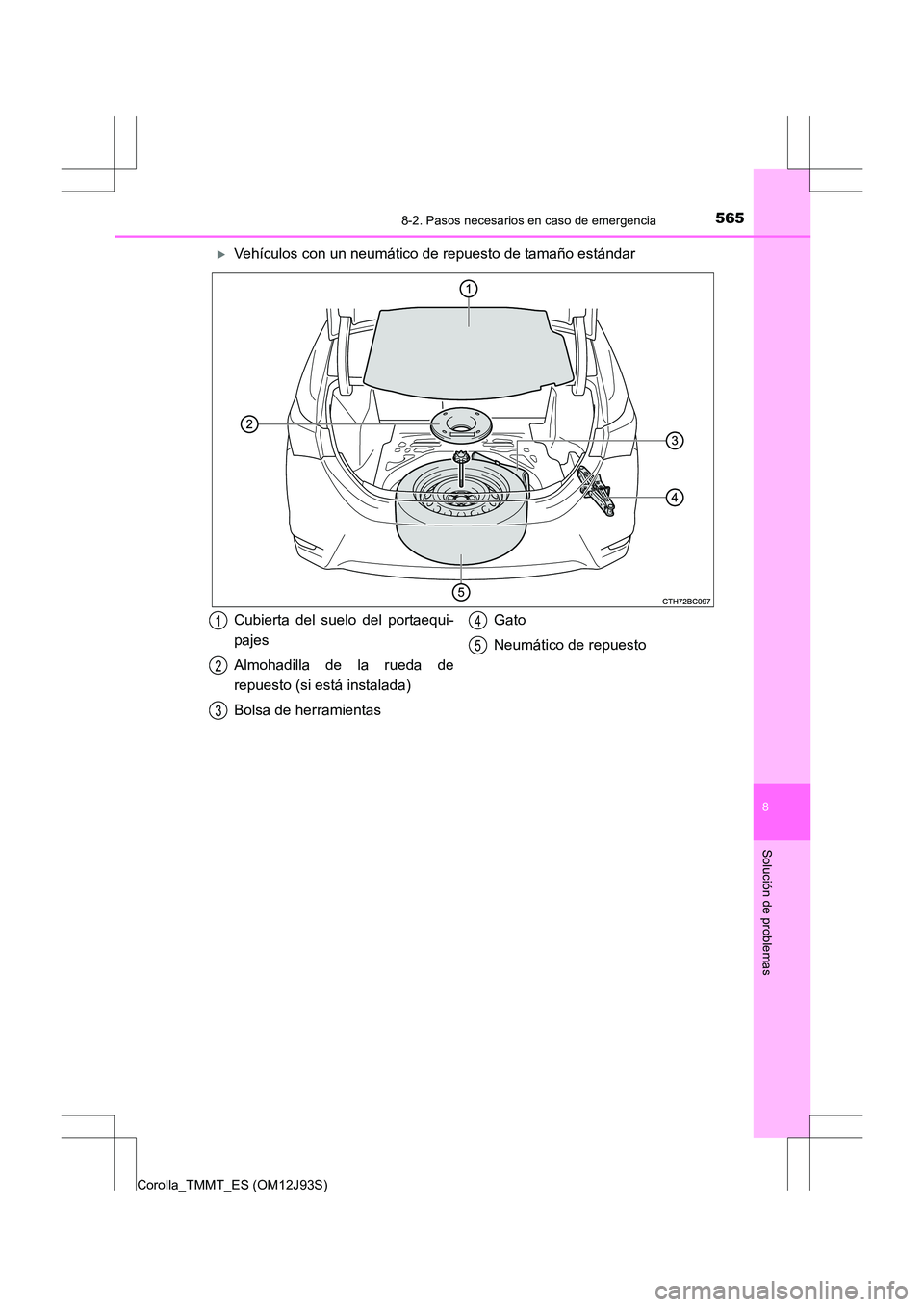

XVehículos con un neumático de repuesto de tamaño estándar
Cubierta del suelo del portaequi-
pajes
Almohadilla de la rueda de
repuesto (si está instalada)
Bolsa de herramientasGato
Neumático de repuesto1
2
3
4
5

5668-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

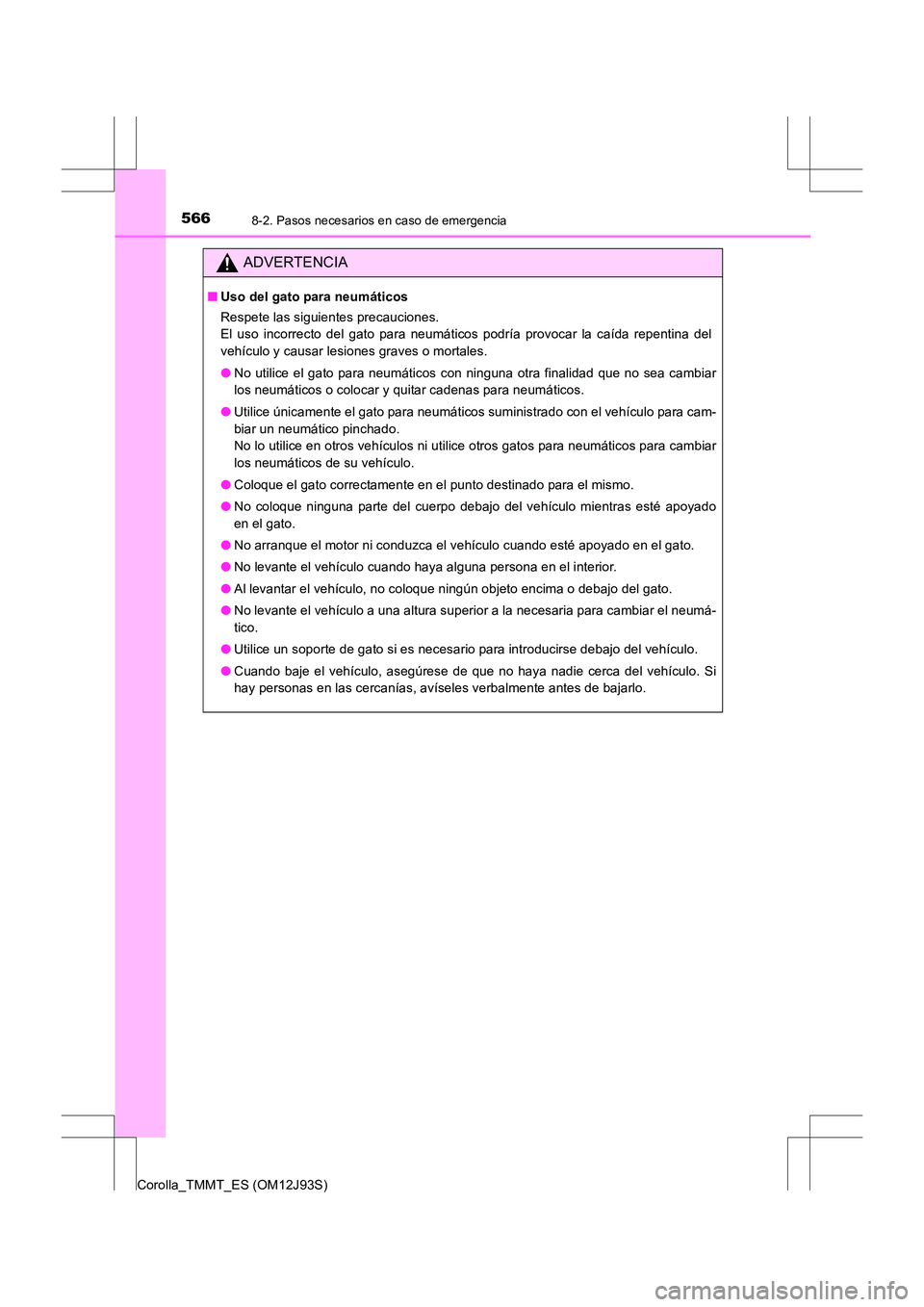

ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato para neumáticos podría provocar la caída repentina del
vehículo y causar lesiones graves o mortales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar cadenas para neumáticos.
● Utilice únicamente el gato para neumáticos suministrado con el vehículo para cam-
biar un neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para neumáticos para cambiar
los neumáticos de su vehículo.
● Coloque el gato correctamente en el punto destinado para el mismo.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté apoyado
en el gato.
● No arranque el motor ni conduzca el vehículo cuando esté apoyado en el gato.
● No levante el vehículo cuando haya alguna persona en el interior.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el neumá-
tico.
● Utilice un soporte de gato si es necesario para introducirse debajo del vehículo.
● Cuando baje el vehículo, asegúrese de que no haya nadie cerca del vehículo. Si
hay personas en las cercanías, avíseles verbalmente antes de bajarlo.

5678-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

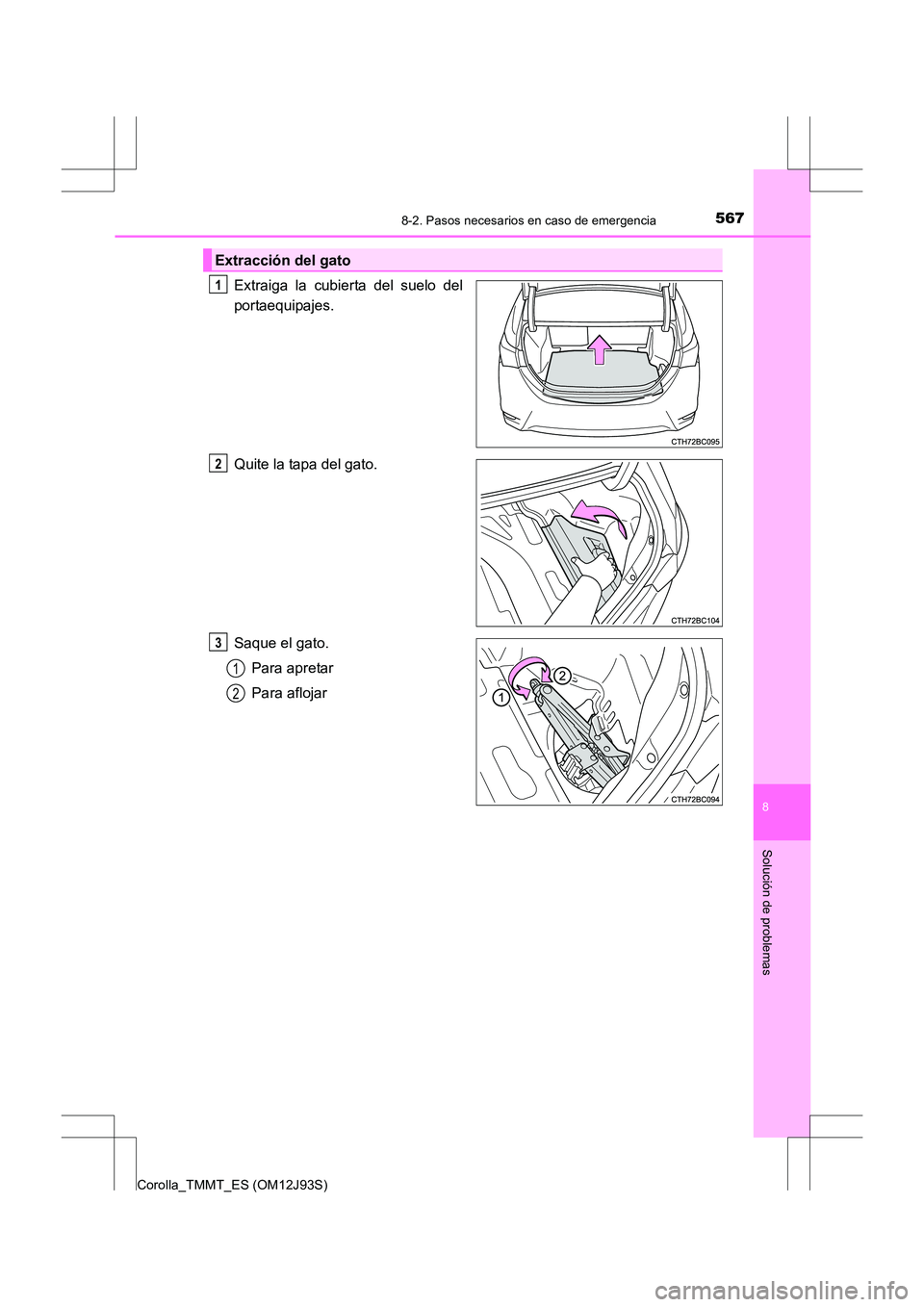

Extraiga la cubierta del suelo del
portaequipajes.
Quite la tapa del gato.
Saque el gato.Para apretar
Para aflojar
Extracción del gato
1
2
3
1
2

5688-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

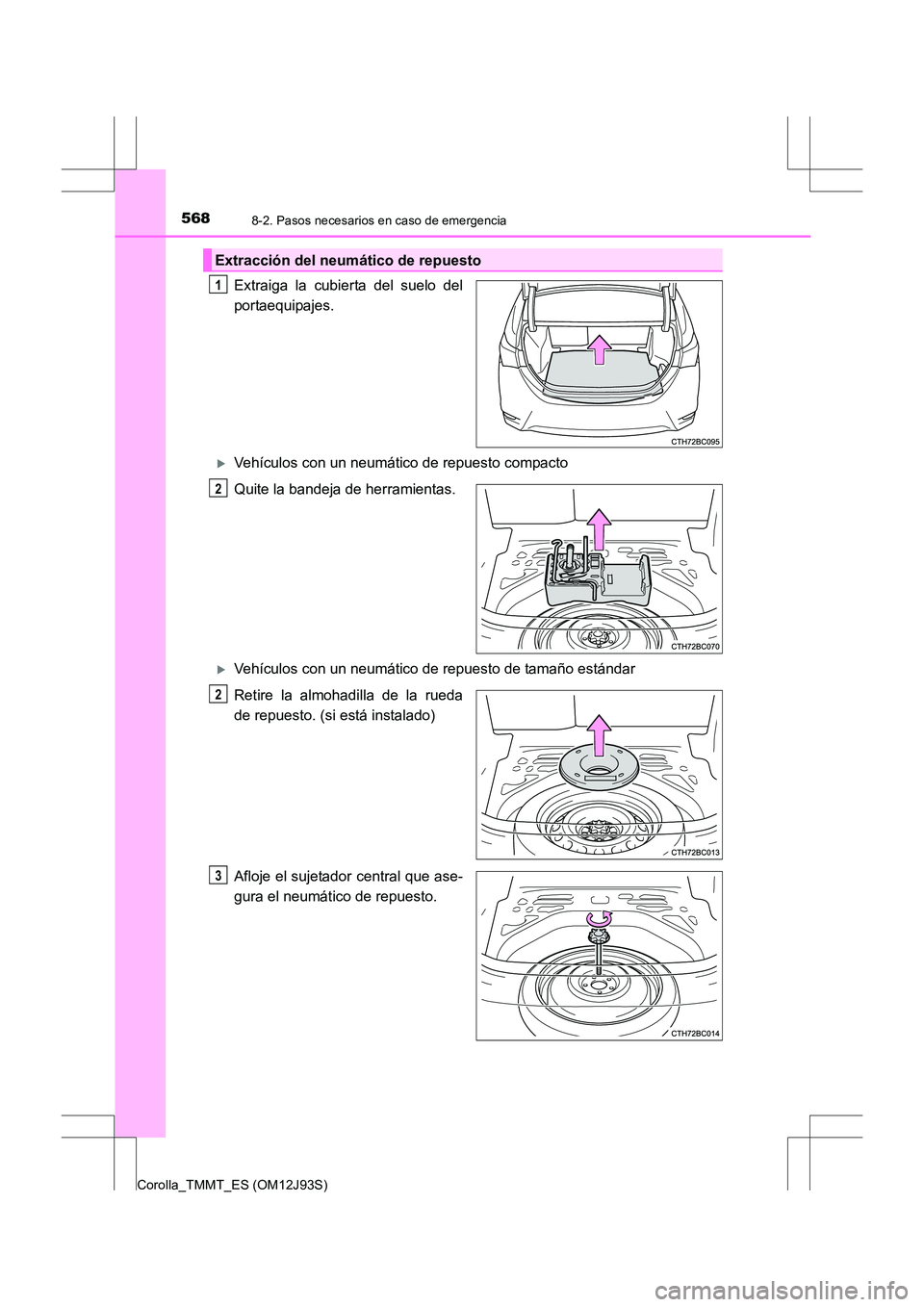

Extraiga la cubierta del suelo del
portaequipajes.
XVehículos con un neumático de repuesto compacto
Quite la bandeja de herramientas.
XVehículos con un neumático de repuesto de tamaño estándar
Retire la almohadilla de la rueda
de repuesto. (si está instalado)
Afloje el sujetador central que ase-
gura el neumático de repuesto.
Extracción del neumático de repuesto
1
2
2
3

5698-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

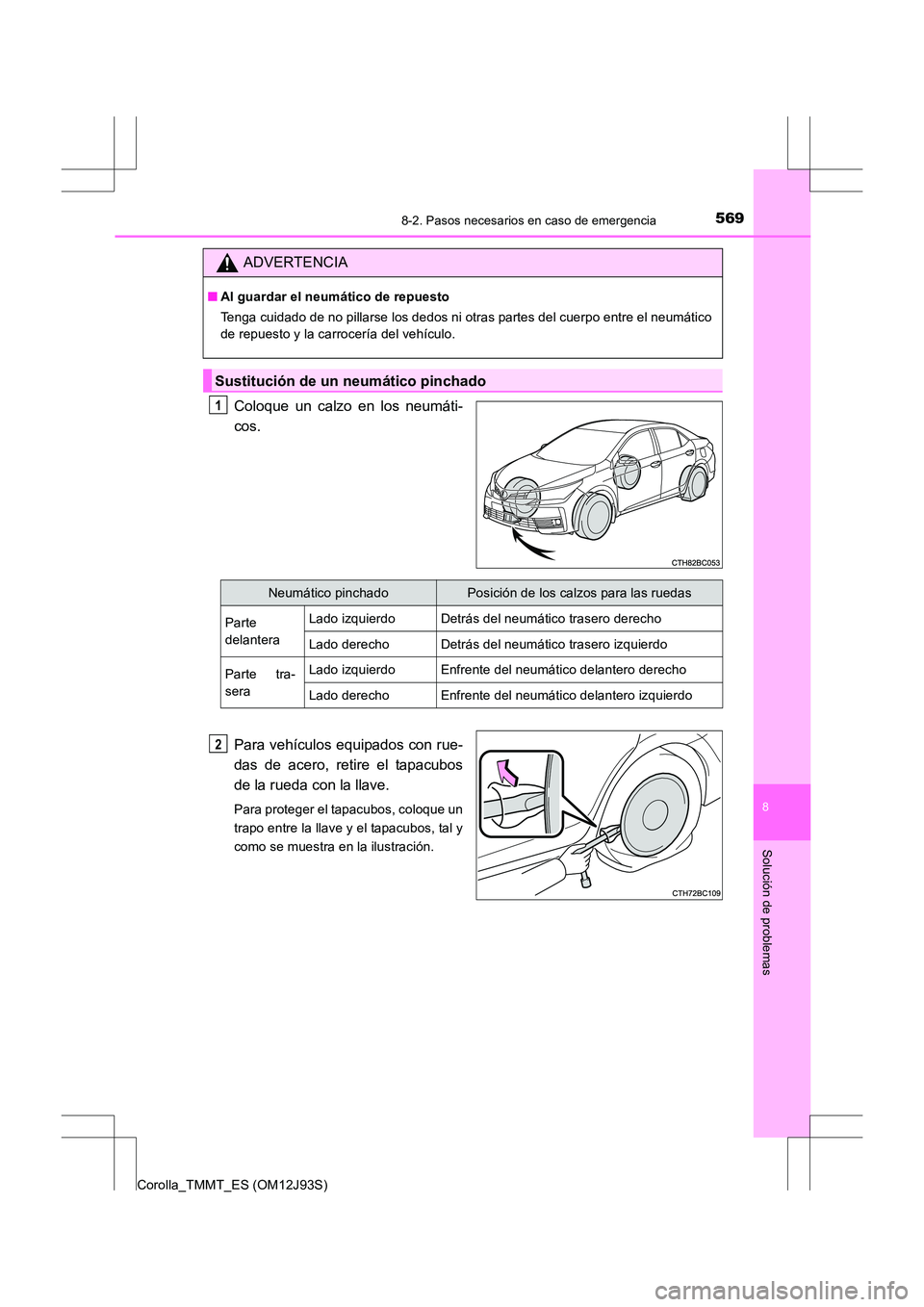

Coloque un calzo en los neumáti-
cos.
Para vehículos equipados con rue-
das de acero, retire el tapacubos
de la rueda con la llave.
Para proteger el tapacubos, coloque un
trapo entre la llave y el tapacubos, tal y
como se muestra en la ilustración.
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte tra-
seraLado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
2

5708-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

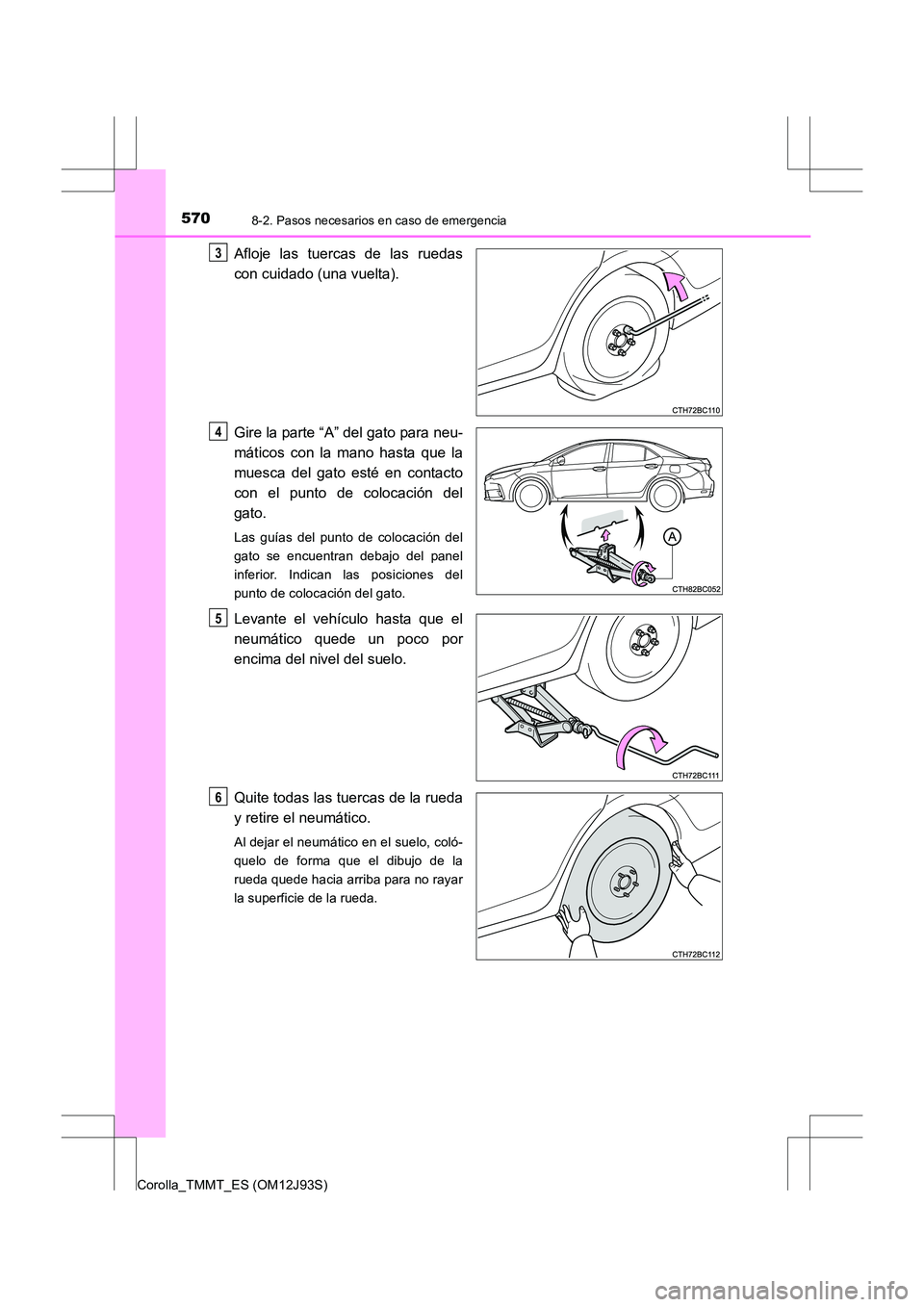

Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la parte “A” del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del
gato.
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
3
4
5
6
