TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

5818-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)
Aplique el freno de estacionamiento.
Arranque el motor.
Pise el pedal del freno.
Pulse el botón de anulación del
bloqueo del cambio con un des-
atornillador de cabeza plana o
equivalente.
Podrá mover la palanca de cambios
mientras el botón esté pulsado.

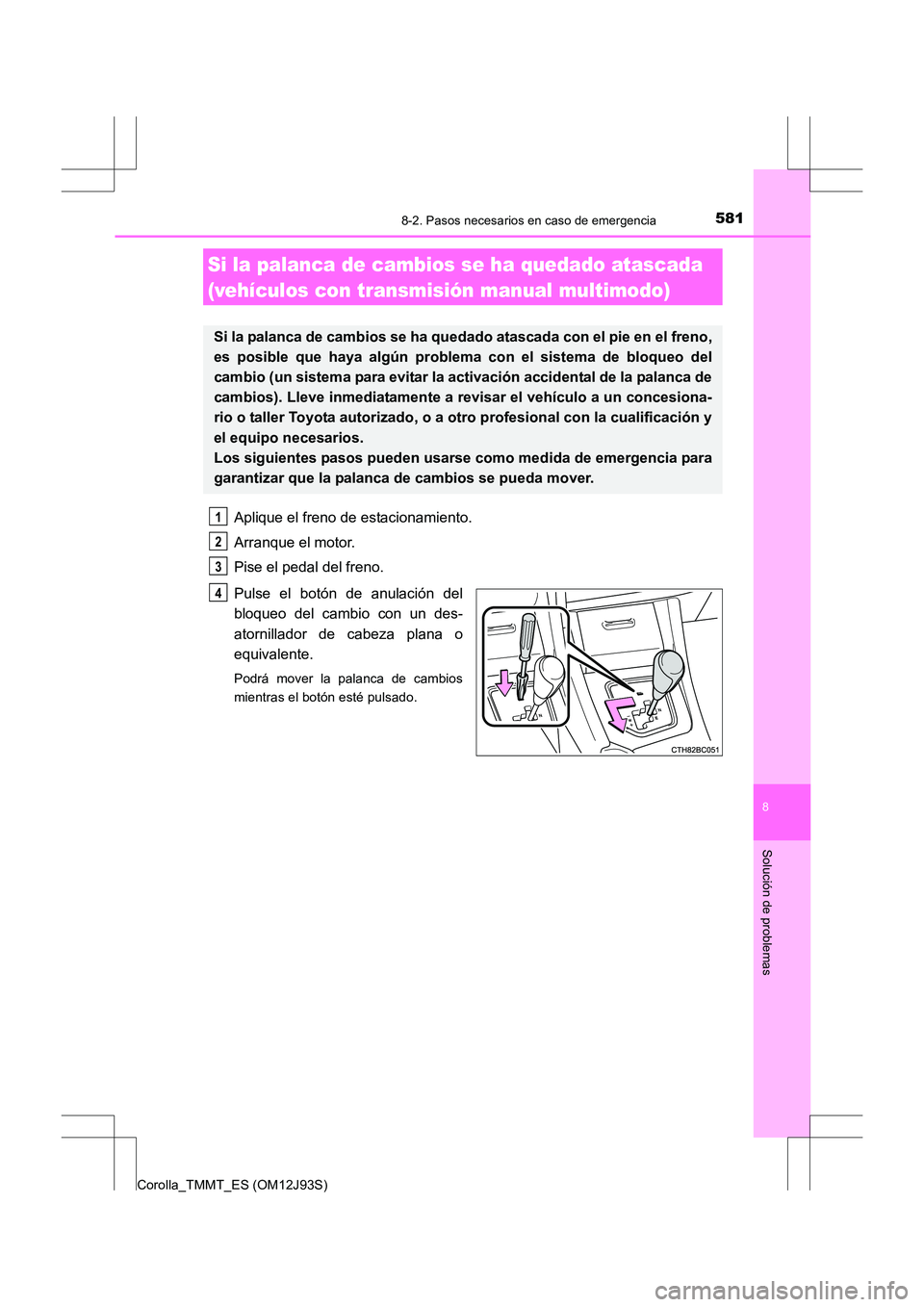

Si la palanca de cambios se ha quedado atascada
(vehículos con transmisión manual multimodo)
Si la palanca de cambios se ha quedado atascada con el pie en el freno,
es posible que haya algún problema con el sistema de bloqueo del
cambio (un sistema para evitar la activación accidental de la palanca de
cambios). Lleve inmediatamente a revisar el vehículo a un concesiona-
rio o taller Toyota autorizado, o a otro profesional con la cualificación y
el equipo necesarios.
Los siguientes pasos pueden usarse como medida de emergencia para
garantizar que la palanca de cambios se pueda mover.
1
2
3
4

5828-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

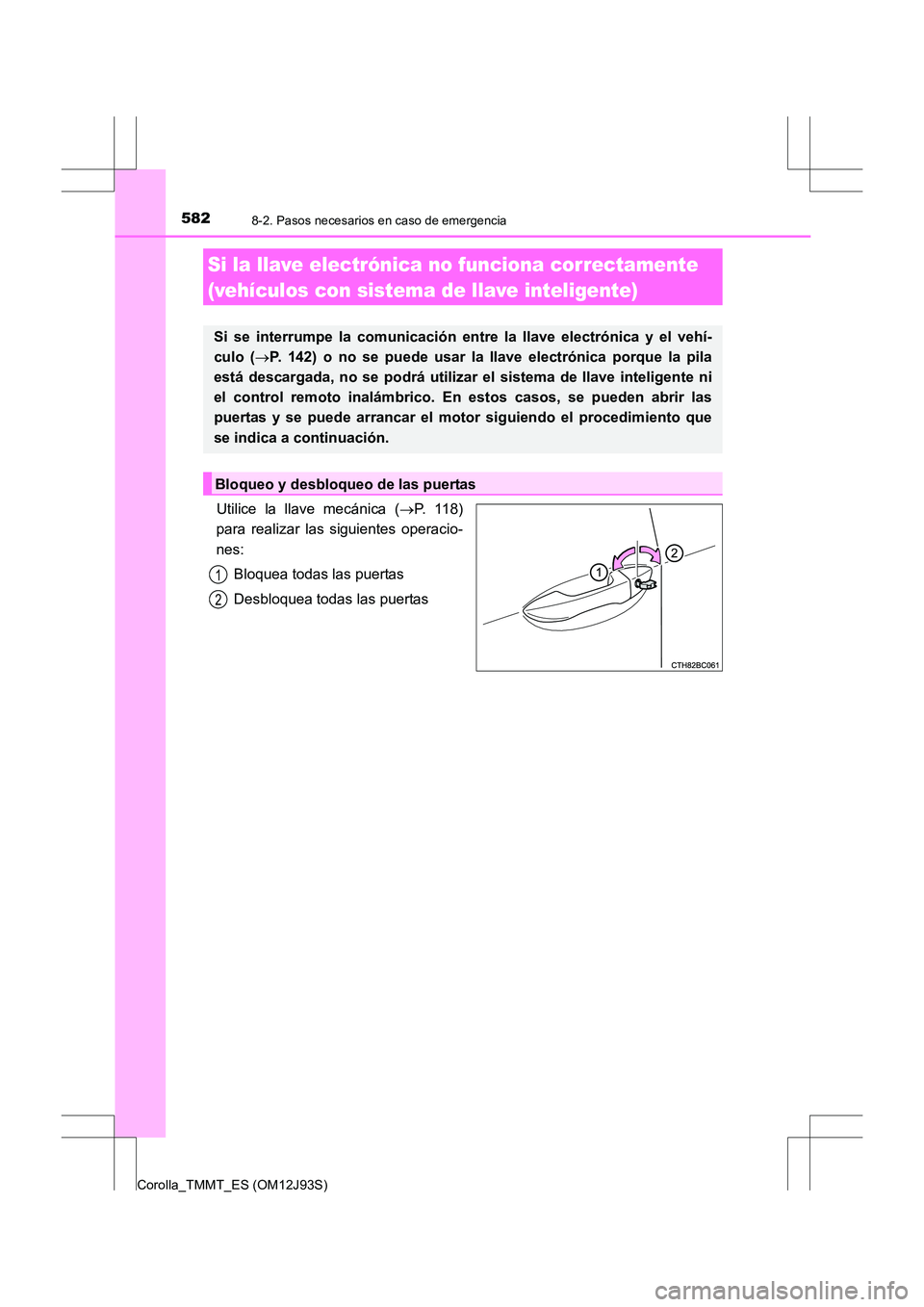

Utilice la llave mecánica (→P. 118)
para realizar las siguientes operacio-
nes:
Bloquea todas las puertas
Desbloquea todas las puertas
Si la llave electrónica no funciona correctamente
(vehículos con sistema de llave inteligente)
Si se interrumpe la comunicación entre la llave electrónica y el vehí-
culo ( →P. 142) o no se puede usar la llave electrónica porque la pila
está descargada, no se podrá utilizar el sistema de llave inteligente ni
el control remoto inalámbrico. En estos casos, se pueden abrir las
puertas y se puede arrancar el motor siguiendo el procedimiento que
se indica a continuación.
Bloqueo y desbloqueo de las puertas
1
2

5838-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

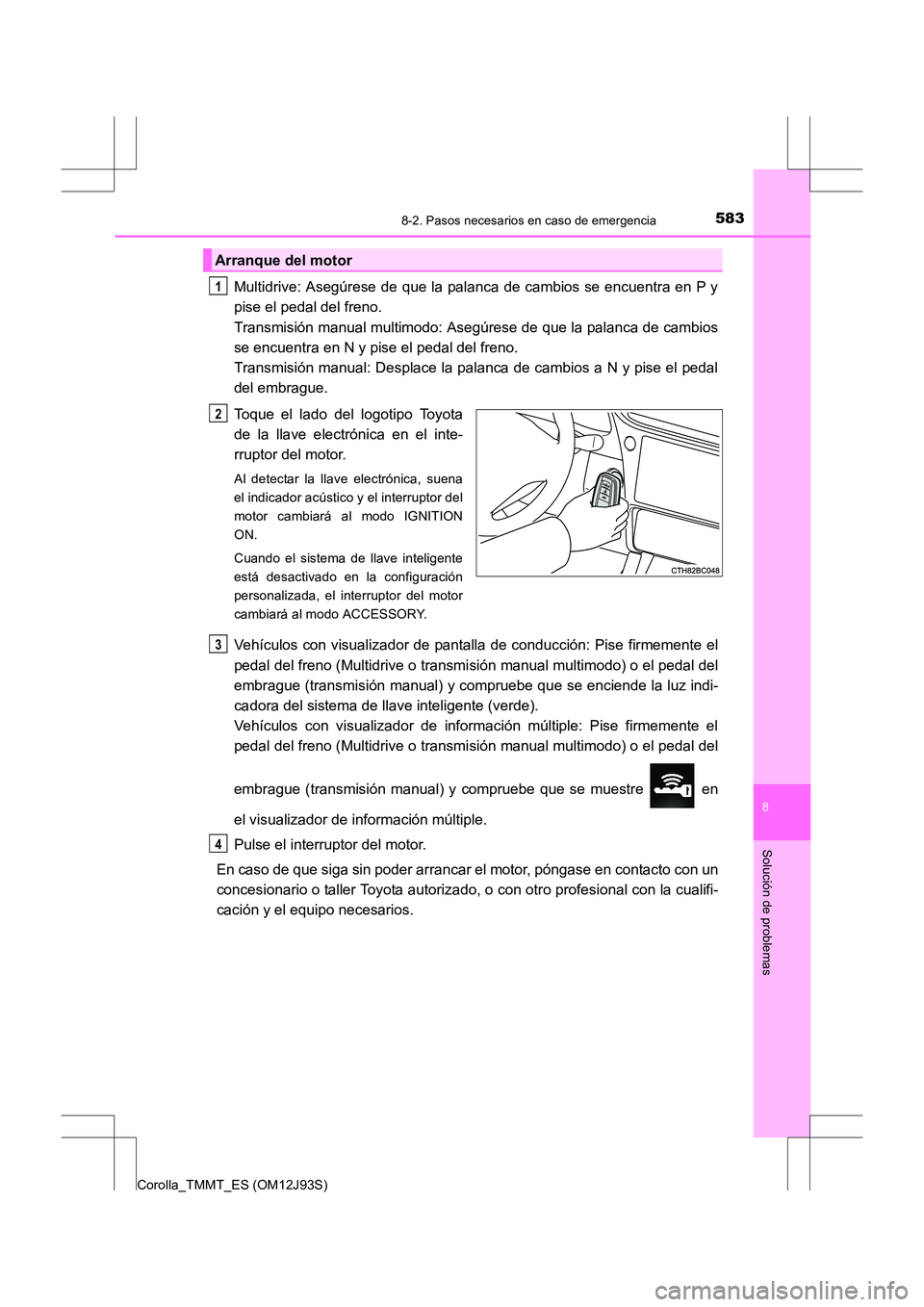

Multidrive: Asegúrese de que la palanca de cambios se encuentra en P y
pise el pedal del freno.
Transmisión manual multimodo: Asegúrese de que la palanca de cambios
se encuentra en N y pise el pedal del freno.
Transmisión manual: Desplace la palanca de cambios a N y pise el pedal
del embrague.
Toque el lado del logotipo Toyota
de la llave electrónica en el inte-
rruptor del motor.
Al detectar la llave electrónica, suena
el indicador acústico y el interruptor del
motor cambiará al modo IGNITION
ON.
Cuando el sistema de llave inteligente
está desactivado en la configuración
personalizada, el interruptor del motor
cambiará al modo ACCESSORY.
Vehículos con visualizador de pantalla de conducción: Pise firmemente el
pedal del freno (Multidrive o transmisión manual multimodo) o el pedal del
embrague (transmisión manual) y compruebe que se enciende la luz indi-
cadora del sistema de llave inteligente (verde).
Vehículos con visualizador de información múltiple: Pise firmemente el
pedal del freno (Multidrive o transmi sión manual multimodo) o el pedal del
embrague (transmisión manual) y compruebe que se muestre en
el visualizador de información múltiple.
Pulse el interruptor del motor.
En caso de que siga sin poder arrancar el motor, póngase en contacto con un
concesionario o taller Toyota autorizado, o con otro profesional con la cualifi-
cación y el equipo necesarios.
Arranque del motor
1
2
3
4

5848-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

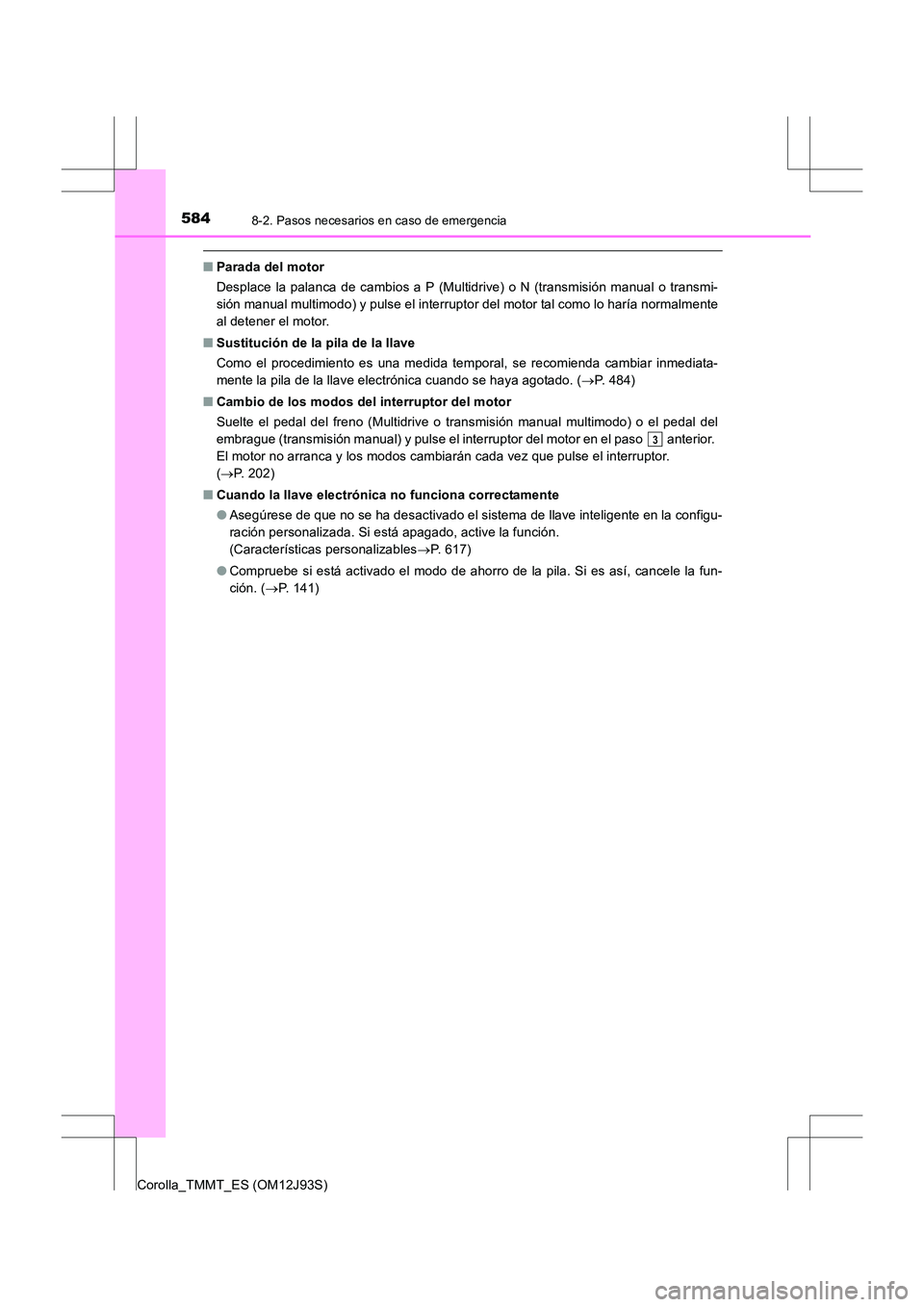

■Parada del motor
Desplace la palanca de cambios a P (Multidrive) o N (transmisión manual o transmi-
sión manual multimodo) y pulse el interruptor del motor tal como lo haría normalmente
al detener el motor.
■ Sustitución de la pila de la llave
Como el procedimiento es una medida temporal, se recomienda cambiar inmediata-
mente la pila de la llave electrónica cuando se haya agotado. ( →P. 484)
■ Cambio de los modos del interruptor del motor
Suelte el pedal del freno (Multidrive o transmisión manual multimodo) o el pedal del
embrague (transmisión manual) y pulse el interruptor del motor en el paso anterior.
El motor no arranca y los modos cambiarán cada vez que pulse el interruptor.
(→ P. 202)
■ Cuando la llave electrónica no funciona correctamente
●Asegúrese de que no se ha desactivado el sistema de llave inteligente en la configu-
ración personalizada. Si está apagado, active la función.
(Características personalizables →P. 617)
● Compruebe si está activado el modo de ahorro de la pila. Si es así, cancele la fun-
ción. ( →P. 141)
3

5858-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

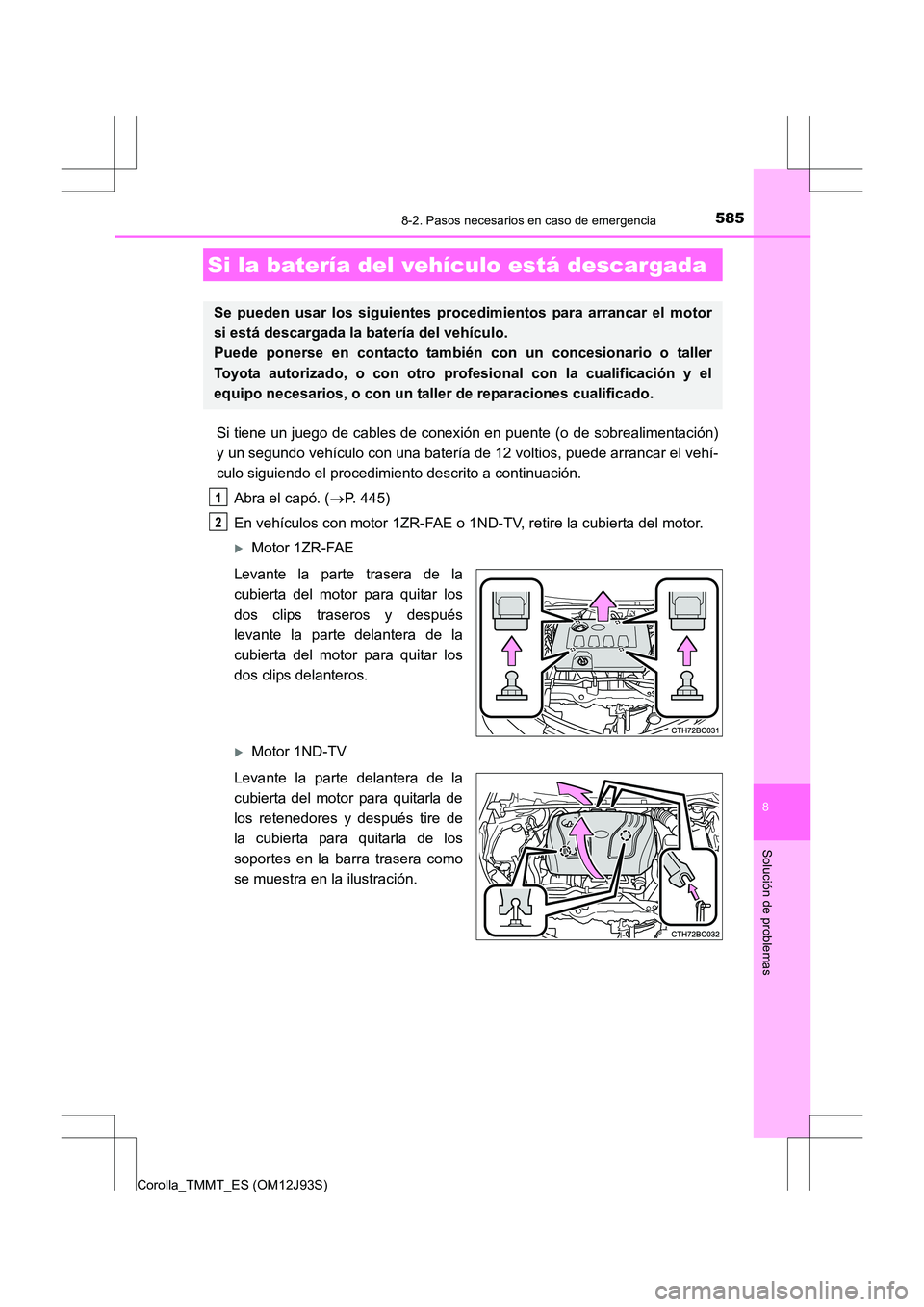

Si tiene un juego de cables de conexión en puente (o de sobrealimentación)
y un segundo vehículo con una batería de 12 voltios, puede arrancar el vehí-
culo siguiendo el procedimiento descrito a continuación.Abra el capó. ( →P. 445)
En vehículos con motor 1ZR-FAE o 1ND-TV, retire la cubierta del motor.
XMotor 1ZR-FAE
Levante la parte trasera de la
cubierta del motor para quitar los
dos clips traseros y después
levante la parte delantera de la
cubierta del motor para quitar los
dos clips delanteros.
XMotor 1ND-TV
Levante la parte delantera de la
cubierta del motor para quitarla de
los retenedores y después tire de
la cubierta para quitarla de los
soportes en la barra trasera como
se muestra en la ilustración.
Si la batería del vehículo está descargada
Se pueden usar los siguientes proced imientos para arrancar el motor
si está descargada la batería del vehículo.
Puede ponerse en contacto también con un concesionario o taller
Toyota autorizado, o con otro profesional con la cualificación y el
equipo necesarios, o con un taller de reparaciones cualificado.
1
2

5868-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

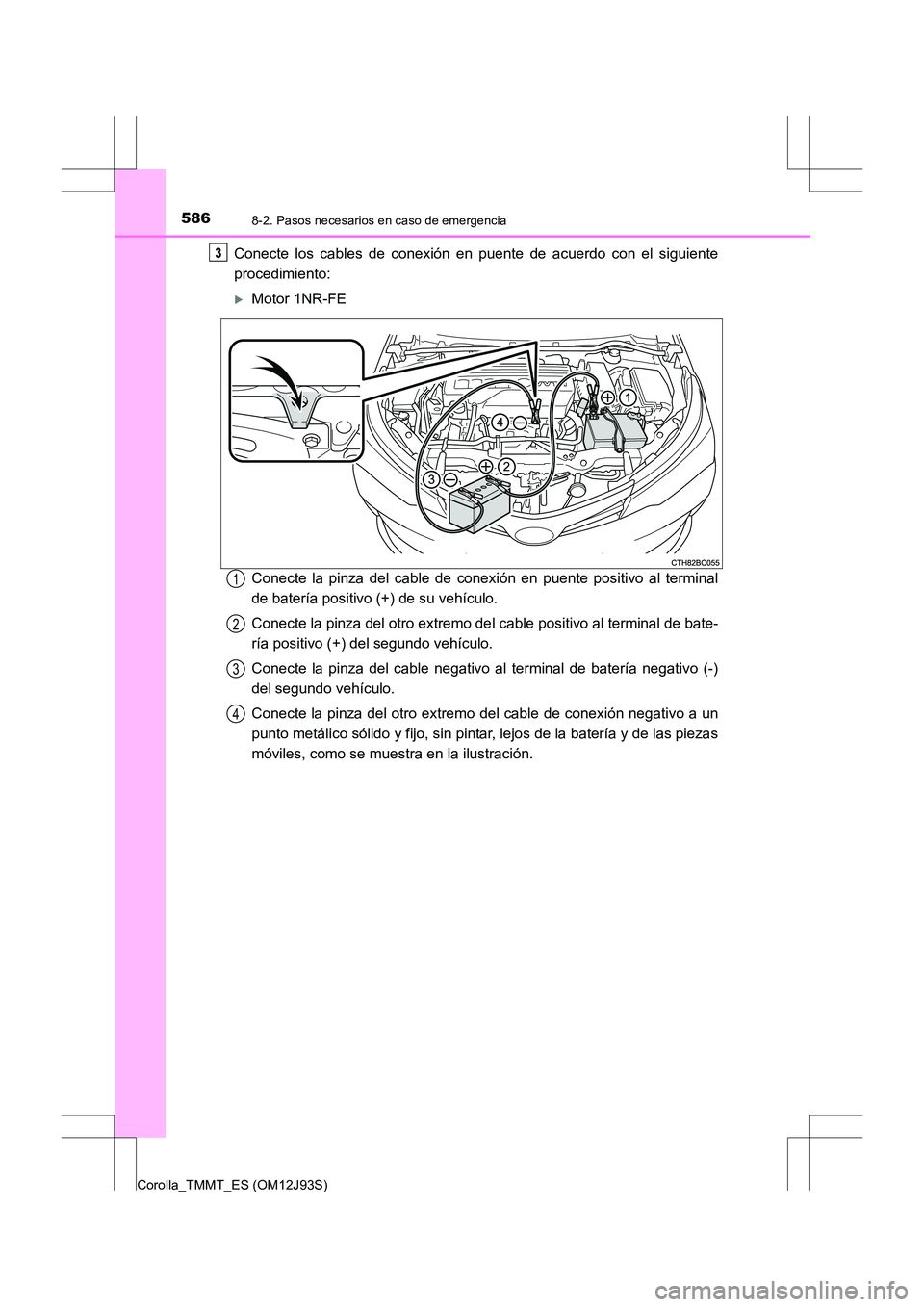

Conecte los cables de conexión en puente de acuerdo con el siguiente
procedimiento:
XMotor 1NR-FE
Conecte la pinza del cable de conexión en puente positivo al terminal
de batería positivo (+) de su vehículo.
Conecte la pinza del otro extremo del cable positivo al terminal de bate-
ría positivo (+) del segundo vehículo.
Conecte la pinza del cable negativo al terminal de batería negativo (-)
del segundo vehículo.
Conecte la pinza del otro extremo del cable de conexión negativo a un
punto metálico sólido y fijo, sin pintar, lejos de la batería y de las piezas
móviles, como se muestra en la ilustración.
3
1
2
3
4

5878-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

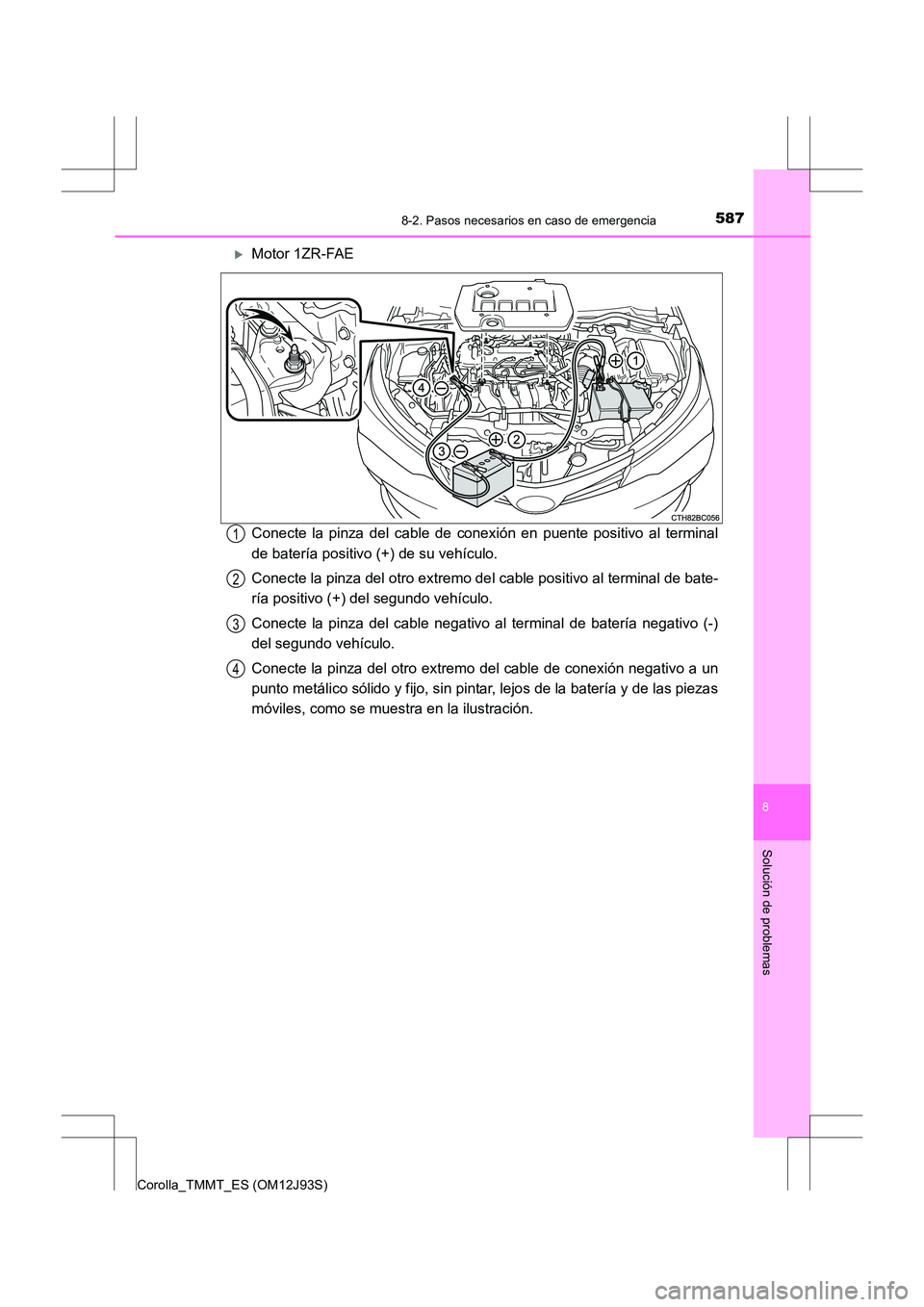

XMotor 1ZR-FAE
Conecte la pinza del cable de conexión en puente positivo al terminal
de batería positivo (+) de su vehículo.
Conecte la pinza del otro extremo del cable positivo al terminal de bate-
ría positivo (+) del segundo vehículo.
Conecte la pinza del cable negativo al terminal de batería negativo (-)
del segundo vehículo.
Conecte la pinza del otro extremo del cable de conexión negativo a un
punto metálico sólido y fijo, sin pintar, lejos de la batería y de las piezas
móviles, como se muestra en la ilustración.
1
2
3
4

5888-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

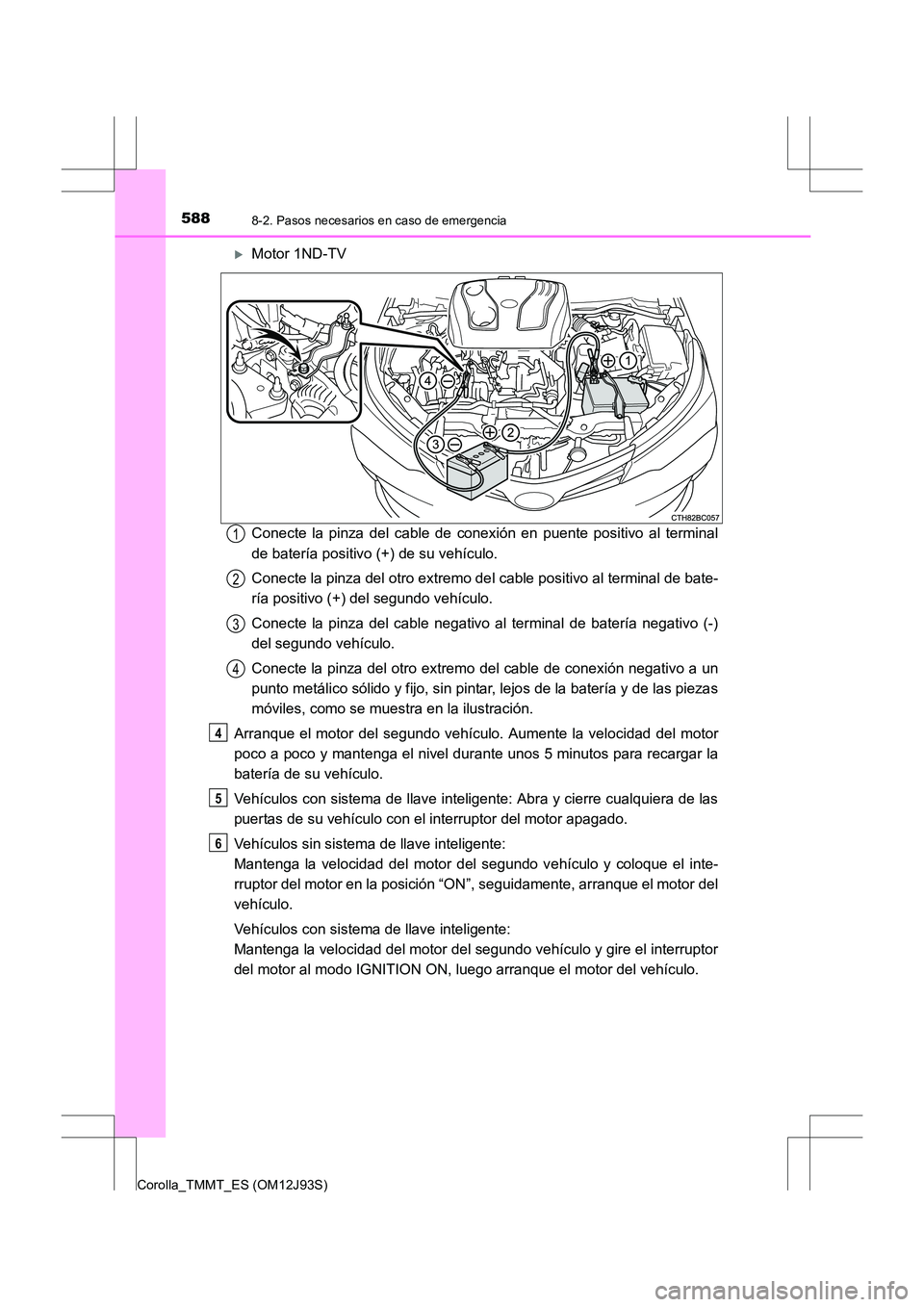

XMotor 1ND-TV
Conecte la pinza del cable de conexión en puente positivo al terminal
de batería positivo (+) de su vehículo.
Conecte la pinza del otro extremo del cable positivo al terminal de bate-
ría positivo (+) del segundo vehículo.
Conecte la pinza del cable negativo al terminal de batería negativo (-)
del segundo vehículo.
Conecte la pinza del otro extremo del cable de conexión negativo a un
punto metálico sólido y fijo, sin pintar, lejos de la batería y de las piezas
móviles, como se muestra en la ilustración.
Arranque el motor del segundo vehículo. Aumente la velocidad del motor
poco a poco y mantenga el nivel durante unos 5 minutos para recargar la
batería de su vehículo.
Vehículos con sistema de llave inteligente: Abra y cierre cualquiera de las
puertas de su vehículo con el interruptor del motor apagado.
Vehículos sin sistema de llave inteligente:
Mantenga la velocidad del motor del segundo vehículo y coloque el inte-
rruptor del motor en la posición “ON”, seguidamente, arranque el motor del
vehículo.
Vehículos con sistema de llave inteligente:
Mantenga la velocidad del motor del segundo vehículo y gire el interruptor
del motor al modo IGNITION ON, luego arranque el motor del vehículo.
1
2
3
4
4
5
6

5898-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

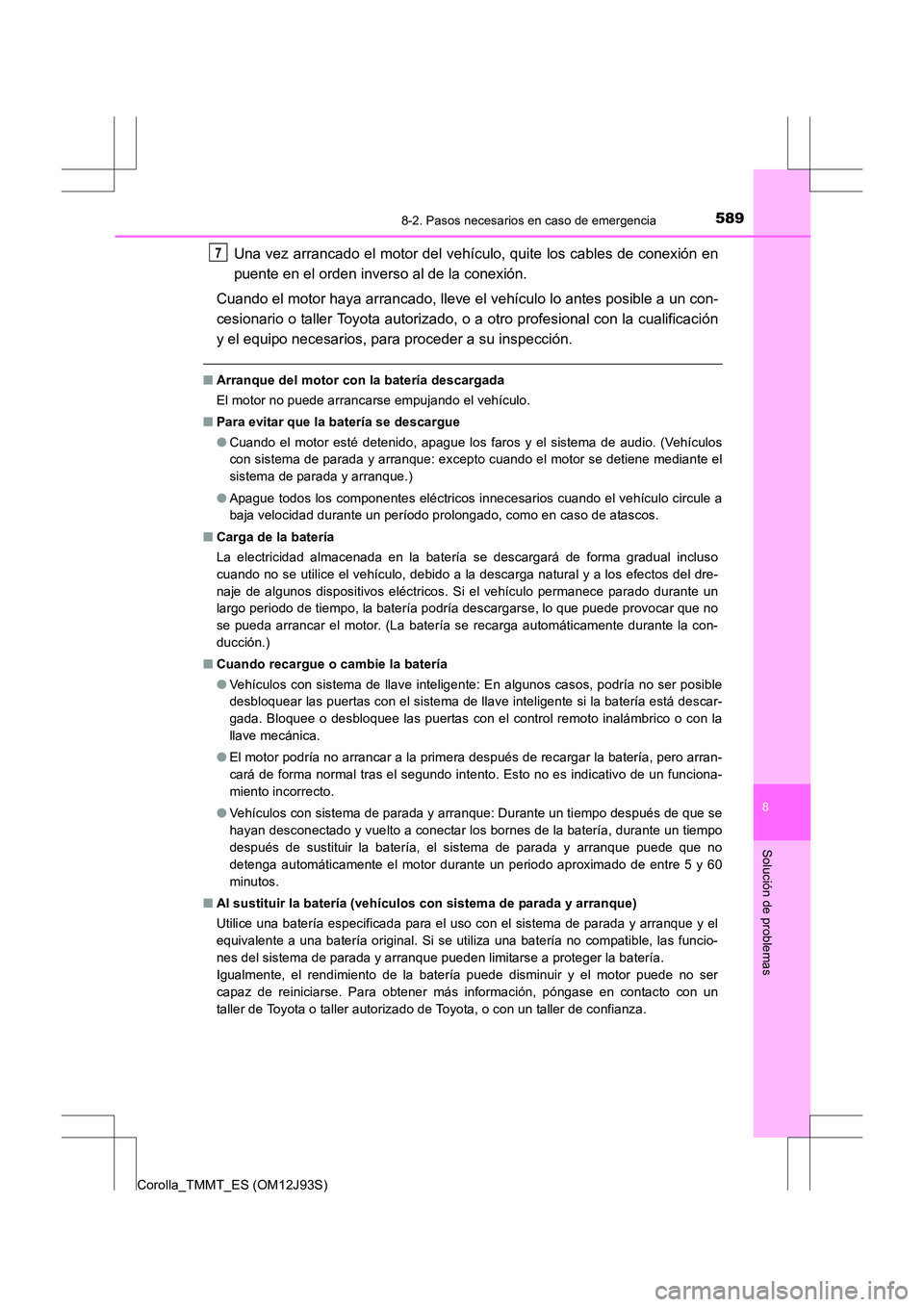

Una vez arrancado el motor del vehículo, quite los cables de conexión en
puente en el orden inverso al de la conexión.
Cuando el motor haya arrancado, lleve el vehículo lo antes posible a un con-
cesionario o taller Toyota autorizado, o a otro profesional con la cualificación
y el equipo necesarios, para proceder a su inspección.
■ Arranque del motor con la batería descargada
El motor no puede arrancarse empujando el vehículo.
■ Para evitar que la batería se descargue
●Cuando el motor esté detenido, apague los faros y el sistema de audio. (Vehículos
con sistema de parada y arranque: excepto cuando el motor se detiene mediante el
sistema de parada y arranque.)
● Apague todos los componentes eléctricos innecesarios cuando el vehículo circule a
baja velocidad durante un período prolongado, como en caso de atascos.
■ Carga de la batería
La electricidad almacenada en la batería se descargará de forma gradual incluso
cuando no se utilice el vehículo, debido a la descarga natural y a los efectos del dre-
naje de algunos dispositivos eléctricos. Si el vehículo permanece parado durante un
largo periodo de tiempo, la batería podría descargarse, lo que puede provocar que no
se pueda arrancar el motor. (La batería se recarga automáticamente durante la con-
ducción.)
■ Cuando recargue o cambie la batería
●Vehículos con sistema de llave inteligente: En algunos casos, podría no ser posible
desbloquear las puertas con el sistema de llave inteligente si la batería está descar-
gada. Bloquee o desbloquee las puertas con el control remoto inalámbrico o con la
llave mecánica.
● El motor podría no arrancar a la primera después de recargar la batería, pero arran-
cará de forma normal tras el segundo intento. Esto no es indicativo de un funciona-
miento incorrecto.
● Vehículos con sistema de parada y arranque: Durante un tiempo después de que se
hayan desconectado y vuelto a conectar los bornes de la batería, durante un tiempo
después de sustituir la batería, el sistema de parada y arranque puede que no
detenga automáticamente el motor durante un periodo aproximado de entre 5 y 60
minutos.
■ Al sustituir la batería (vehículos con sistema de parada y arranque)
Utilice una batería especificada para el uso con el sistema de parada y arranque y el
equivalente a una batería original. Si se utiliza una batería no compatible, las funcio-
nes del sistema de parada y arranque pueden limitarse a proteger la batería.
Igualmente, el rendimiento de la batería puede disminuir y el motor puede no ser
capaz de reiniciarse. Para obtener más información, póngase en contacto con un
taller de Toyota o taller autorizado de Toyota, o con un taller de confianza.
7

5908-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

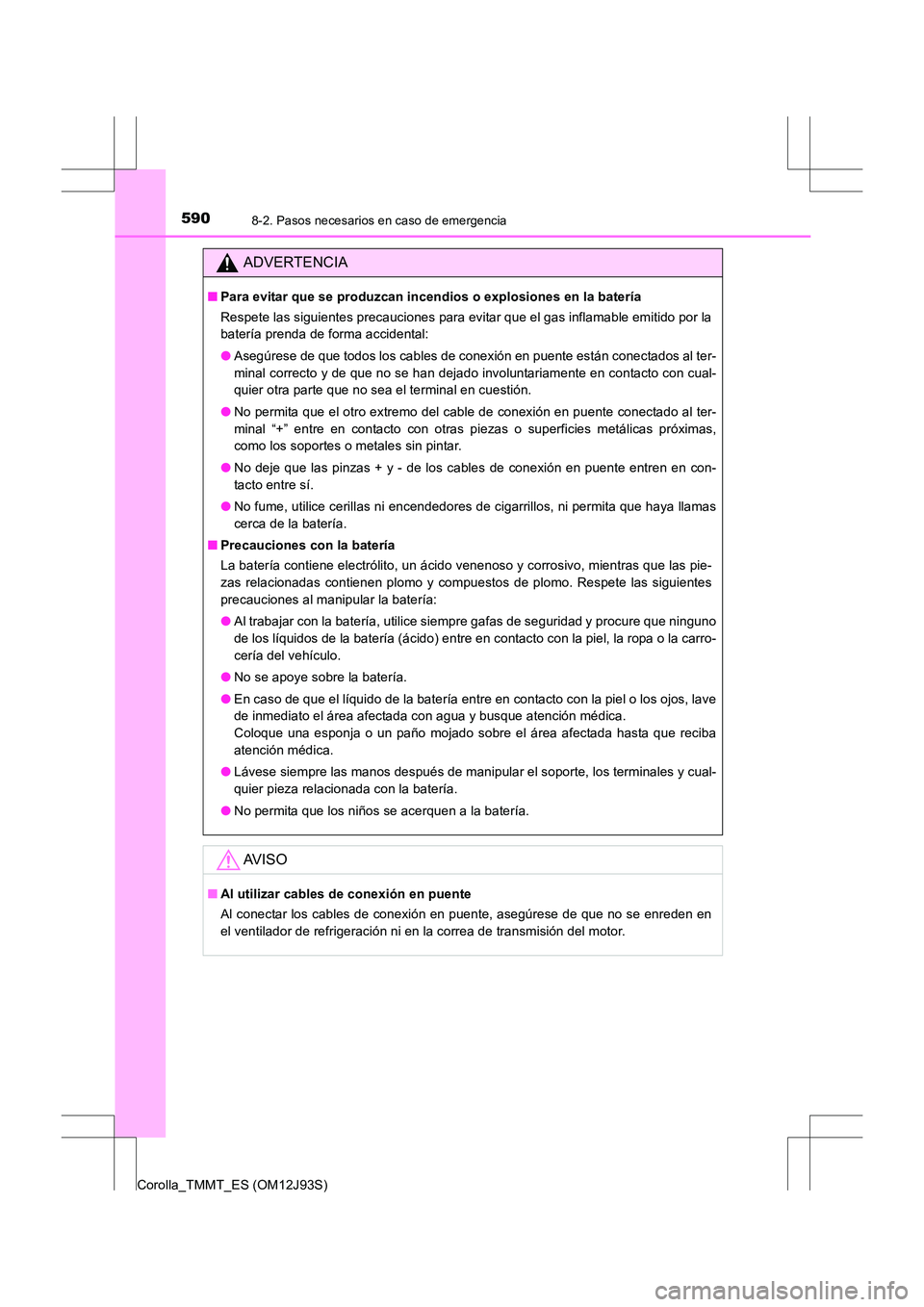

ADVERTENCIA
■Para evitar que se produzcan incendios o explosiones en la batería
Respete las siguientes precauciones para evitar que el gas inflamable emitido por la
batería prenda de forma accidental:
●Asegúrese de que todos los cables de conexión en puente están conectados al ter-
minal correcto y de que no se han dejado involuntariamente en contacto con cual-
quier otra parte que no sea el terminal en cuestión.
● No permita que el otro extremo del cable de conexión en puente conectado al ter-
minal “+” entre en contacto con otras piezas o superficies metálicas próximas,
como los soportes o metales sin pintar.
● No deje que las pinzas + y - de los cables de conexión en puente entren en con-
tacto entre sí.
● No fume, utilice cerillas ni encendedores de cigarrillos, ni permita que haya llamas
cerca de la batería.
■ Precauciones con la batería
La batería contiene electrólito, un ácido venenoso y corrosivo, mientras que las pie-
zas relacionadas contienen plomo y compuestos de plomo. Respete las siguientes
precauciones al manipular la batería:
●Al trabajar con la batería, utilice siempre gafas de seguridad y procure que ninguno
de los líquidos de la batería (ácido) entre en contacto con la piel, la ropa o la carro-
cería del vehículo.
● No se apoye sobre la batería.
● En caso de que el líquido de la batería entre en contacto con la piel o los ojos, lave
de inmediato el área afectada con agua y busque atención médica.
Coloque una esponja o un paño mojado sobre el área afectada hasta que reciba
atención médica.
● Lávese siempre las manos después de manipular el soporte, los terminales y cual-
quier pieza relacionada con la batería.
● No permita que los niños se acerquen a la batería.
AV I S O
■Al utilizar cables de conexión en puente
Al conectar los cables de conexión en puente, asegúrese de que no se enreden en
el ventilador de refrigeración ni en la correa de transmisión del motor.
