5918-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)
●Vehículos con visualizador de pantalla de conducción: La luz de aviso de
temperatura elevada del refrigerante del motor ( →P. 520) se enciende o se
observa una pérdida de potencia.
Vehículos con visualizador de información múltiple: El termómetro del
refrigerante del motor ( →P. 101) se encuentra en la zona roja o se experi-
menta una pérdida de potencia.
● Sale vapor por debajo del capó.
Detenga el vehículo en un lugar seguro, apague el sistema de aire acondi-
cionado y detenga el motor.
Si detecta vapor:
Eleve cuidadosamente el capó cuando deje de salir vapor.
Si no observa vapor:
Eleve cuidadosamente el capó.
Cuando se haya enfriado el motor
lo suficiente, revise las mangueras
y el núcleo del radiador (radiador)
en busca de fugas.
Radiador
Ventilador de refrigeración
Si detecta grandes fugas de refrige-
rante, póngase en contacto inme-
diatamente con un concesionario o
taller Toyota autorizado, o con otro
profesional con la cualificación y el
equipo necesarios.

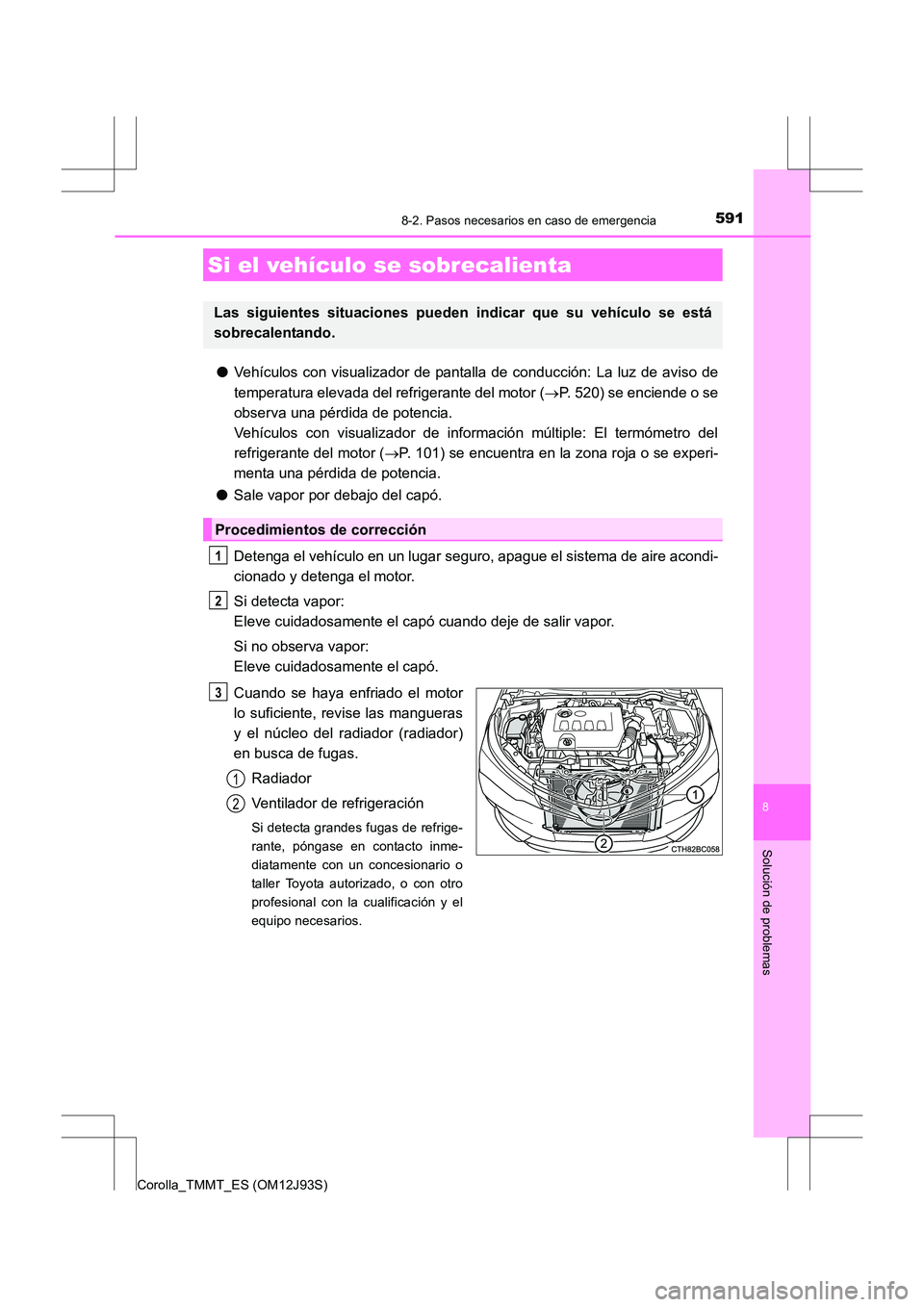

Si el vehículo se sobrecalienta
Las siguientes situaciones pueden indicar que su vehículo se está
sobrecalentando.
Procedimientos de corrección
1
2
3
1
2

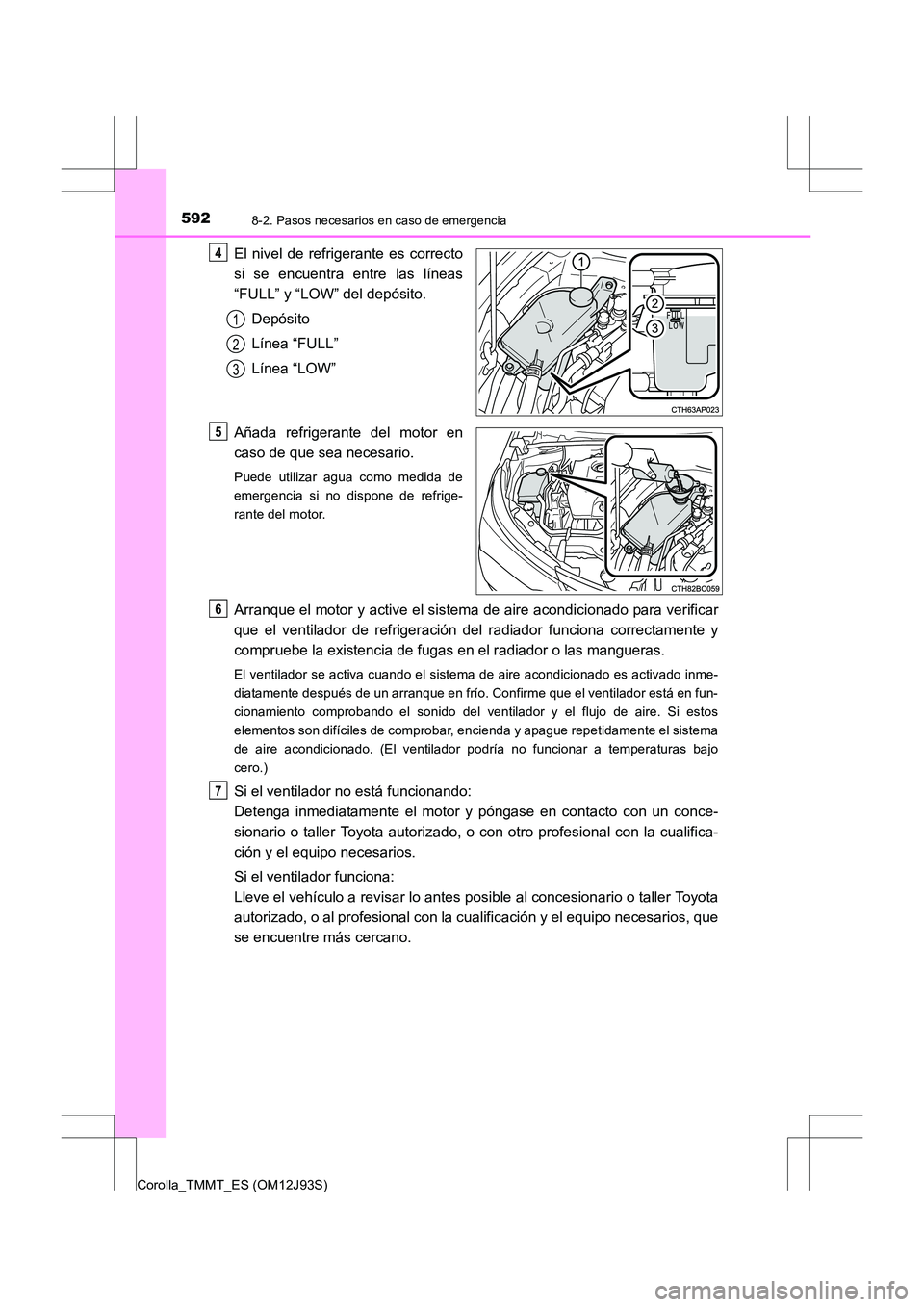

5928-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)
El nivel de refrigerante es correcto
si se encuentra entre las líneas
“FULL” y “LOW” del depósito.Depósito
Línea “FULL”
Línea “LOW”
Añada refrigerante del motor en
caso de que sea necesario.
Puede utilizar agua como medida de
emergencia si no dispone de refrige-
rante del motor.
Arranque el motor y active el sistema de aire acondicionado para verificar
que el ventilador de refrigeración del radiador funciona correctamente y
compruebe la existencia de fugas en el radiador o las mangueras.
El ventilador se activa cuando el sistema de aire acondicionado es activado inme-
diatamente después de un arranque en frío. Confirme que el ventilador está en fun-
cionamiento comprobando el sonido del ventilador y el flujo de aire. Si estos
elementos son difíciles de comprobar, encienda y apague repetidamente el sistema
de aire acondicionado. (El ventilador podría no funcionar a temperaturas bajo
cero.)
Si el ventilador no está funcionando:
Detenga inmediatamente el motor y póngase en contacto con un conce-
sionario o taller Toyota autorizado, o con otro profesional con la cualifica-
ción y el equipo necesarios.
Si el ventilador funciona:
Lleve el vehículo a revisar lo antes posible al concesionario o taller Toyota
autorizado, o al profesional con la cualificación y el equipo necesarios, que
se encuentre más cercano.
4
1
2
3
5
6
7

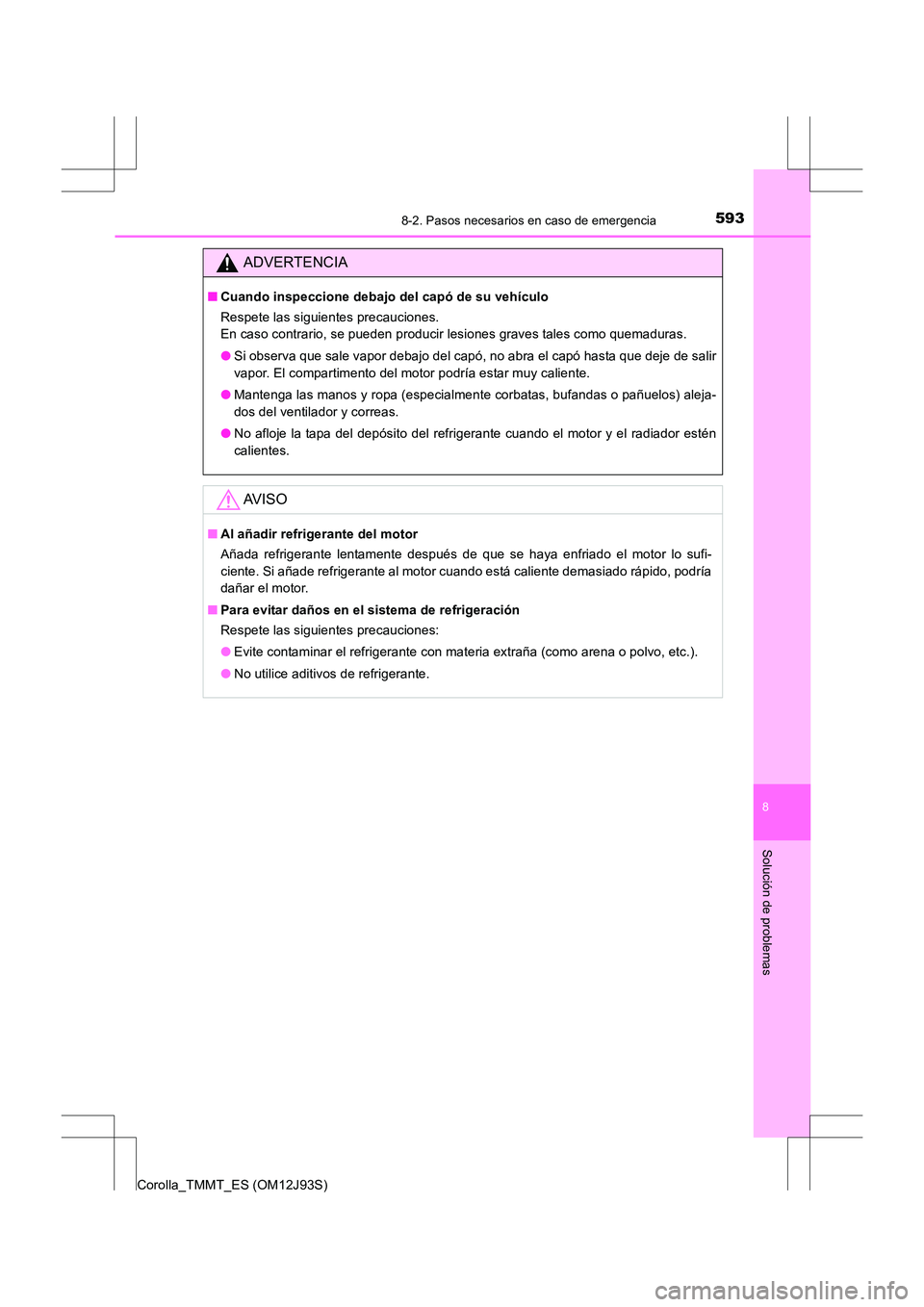

5938-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)
ADVERTENCIA
■Cuando inspeccione debajo del capó de su vehículo
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves tales como quemaduras.
●Si observa que sale vapor debajo del capó, no abra el capó hasta que deje de salir
vapor. El compartimento del motor podría estar muy caliente.
● Mantenga las manos y ropa (especialmente corbatas, bufandas o pañuelos) aleja-
dos del ventilador y correas.
● No afloje la tapa del depósito del refrigerante cuando el motor y el radiador estén
calientes.
AV I S O
■Al añadir refrigerante del motor
Añada refrigerante lentamente después de que se haya enfriado el motor lo sufi-
ciente. Si añade refrigerante al motor cuando está caliente demasiado rápido, podría
dañar el motor.
■ Para evitar daños en el sistema de refrigeración
Respete las siguientes precauciones:
●Evite contaminar el refrigerante con materia extraña (como arena o polvo, etc.).
● No utilice aditivos de refrigerante.

5948-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

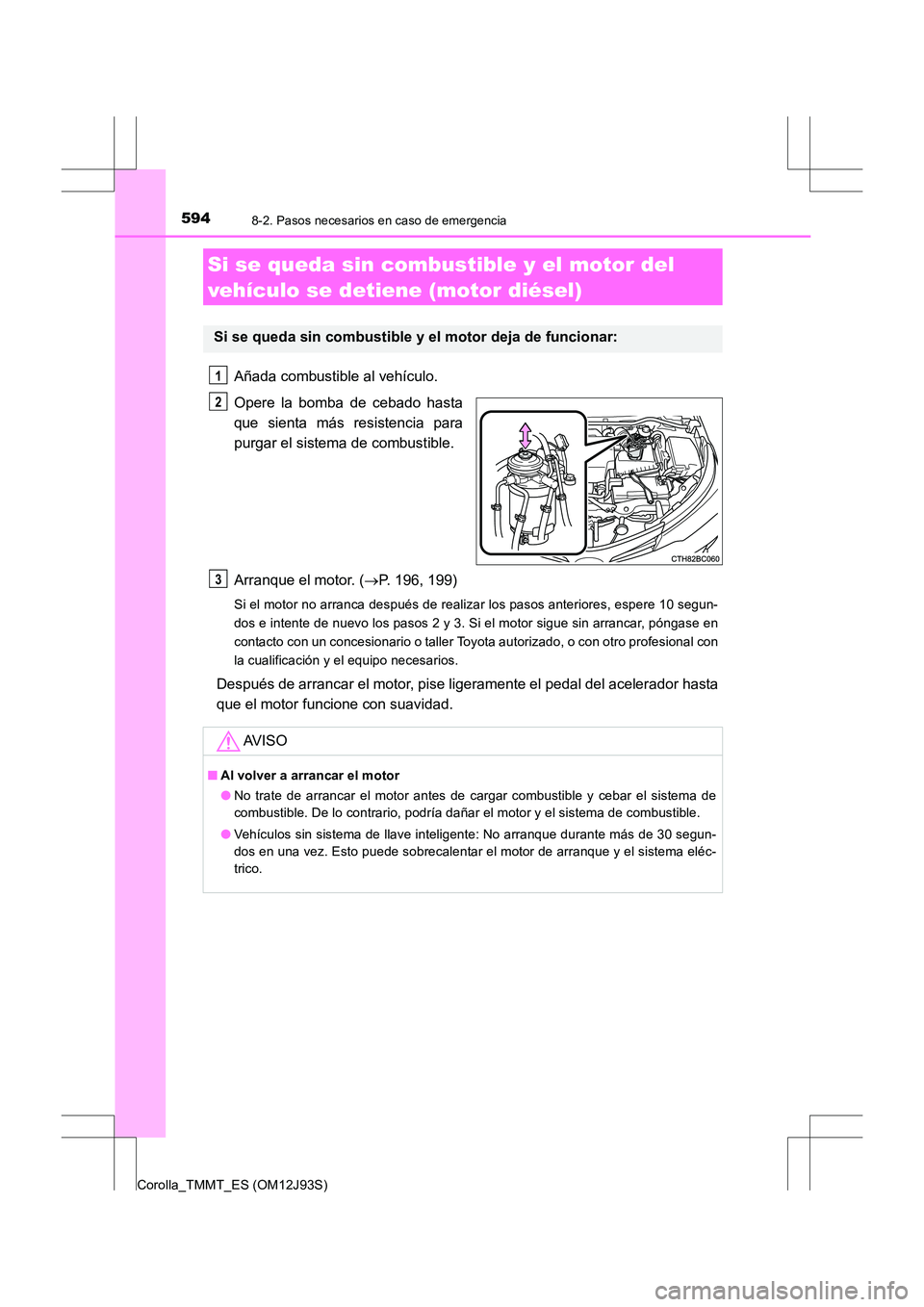

Añada combustible al vehículo.
Opere la bomba de cebado hasta
que sienta más resistencia para
purgar el sistema de combustible.
Arranque el motor. (→P. 196, 199)
Si el motor no arranca después de realizar los pasos anteriores, espere 10 segun-
dos e intente de nuevo los pasos 2 y 3. Si el motor sigue sin arrancar, póngase en
contacto con un concesionario o taller Toyota autorizado, o con otro profesional con
la cualificación y el equipo necesarios.
Después de arrancar el motor, pise ligeramente el pedal del acelerador hasta
que el motor funcione con suavidad.
Si se queda sin combustible y el motor del
vehículo se detiene (motor diésel)
Si se queda sin combustible y el motor deja de funcionar:
1
2
AV I S O
■ Al volver a arrancar el motor
●No trate de arrancar el motor antes de cargar combustible y cebar el sistema de
combustible. De lo contrario, podría dañar el motor y el sistema de combustible.
● Vehículos sin sistema de llave inteligente: No arranque durante más de 30 segun-
dos en una vez. Esto puede sobrecalentar el motor de arranque y el sistema eléc-
trico.
3

5958-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
Corolla_TMMT_ES (OM12J93S)

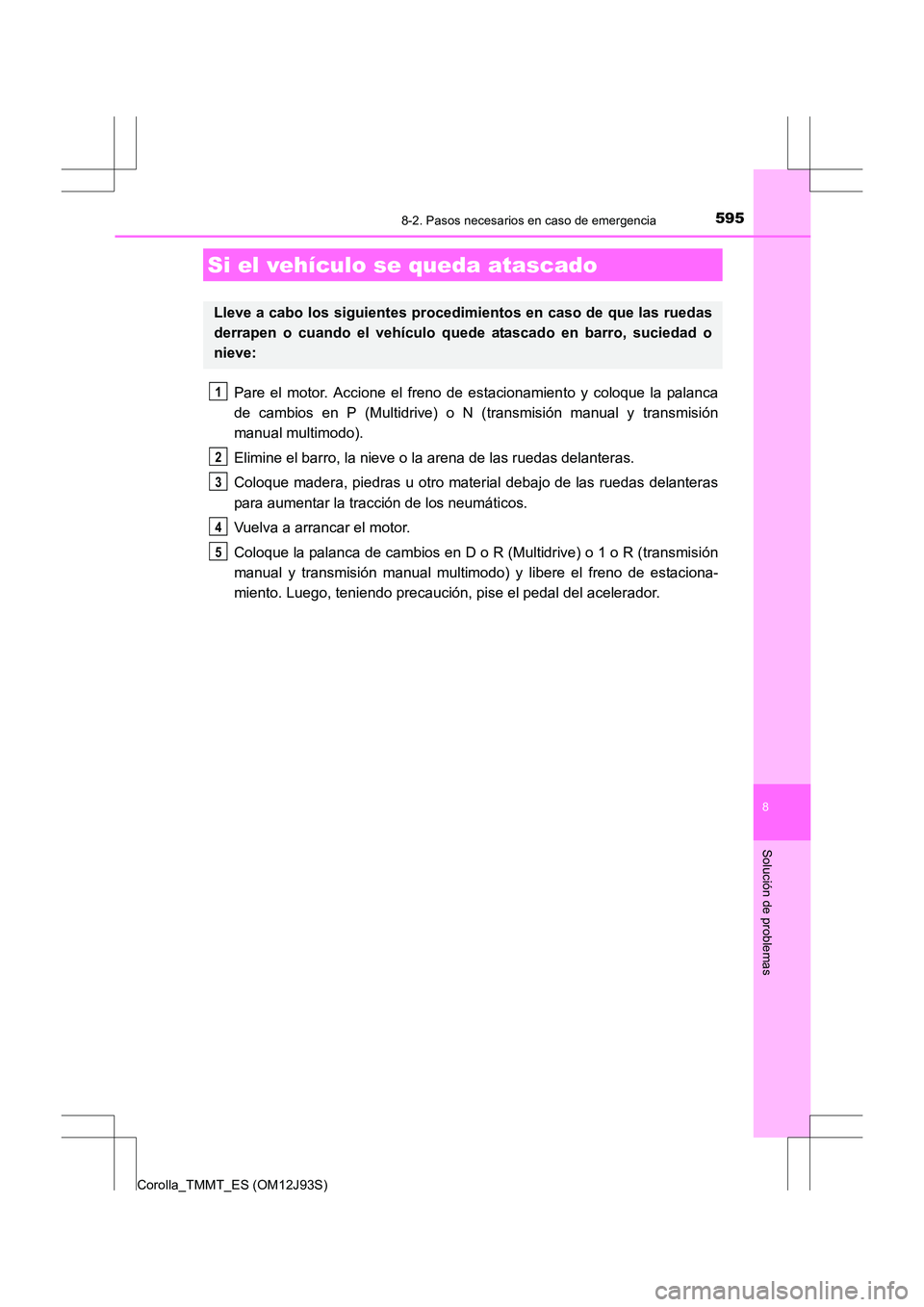

Pare el motor. Accione el freno de estacionamiento y coloque la palanca
de cambios en P (Multidrive) o N (transmisión manual y transmisión
manual multimodo).
Elimine el barro, la nieve o la arena de las ruedas delanteras.
Coloque madera, piedras u otro material debajo de las ruedas delanteras
para aumentar la tracción de los neumáticos.
Vuelva a arrancar el motor.
Coloque la palanca de cambios en D o R (Multidrive) o 1 o R (transmisión
manual y transmisión manual multimodo) y libere el freno de estaciona-
miento. Luego, teniendo precaución, pise el pedal del acelerador.
Si el vehículo se queda atascado
Lleve a cabo los siguientes procedimientos en caso de que las ruedas
derrapen o cuando el vehículo quede atascado en barro, suciedad o
nieve:
1
2
3
4
5

5968-2. Pasos necesarios en caso de emergencia
Corolla_TMMT_ES (OM12J93S)

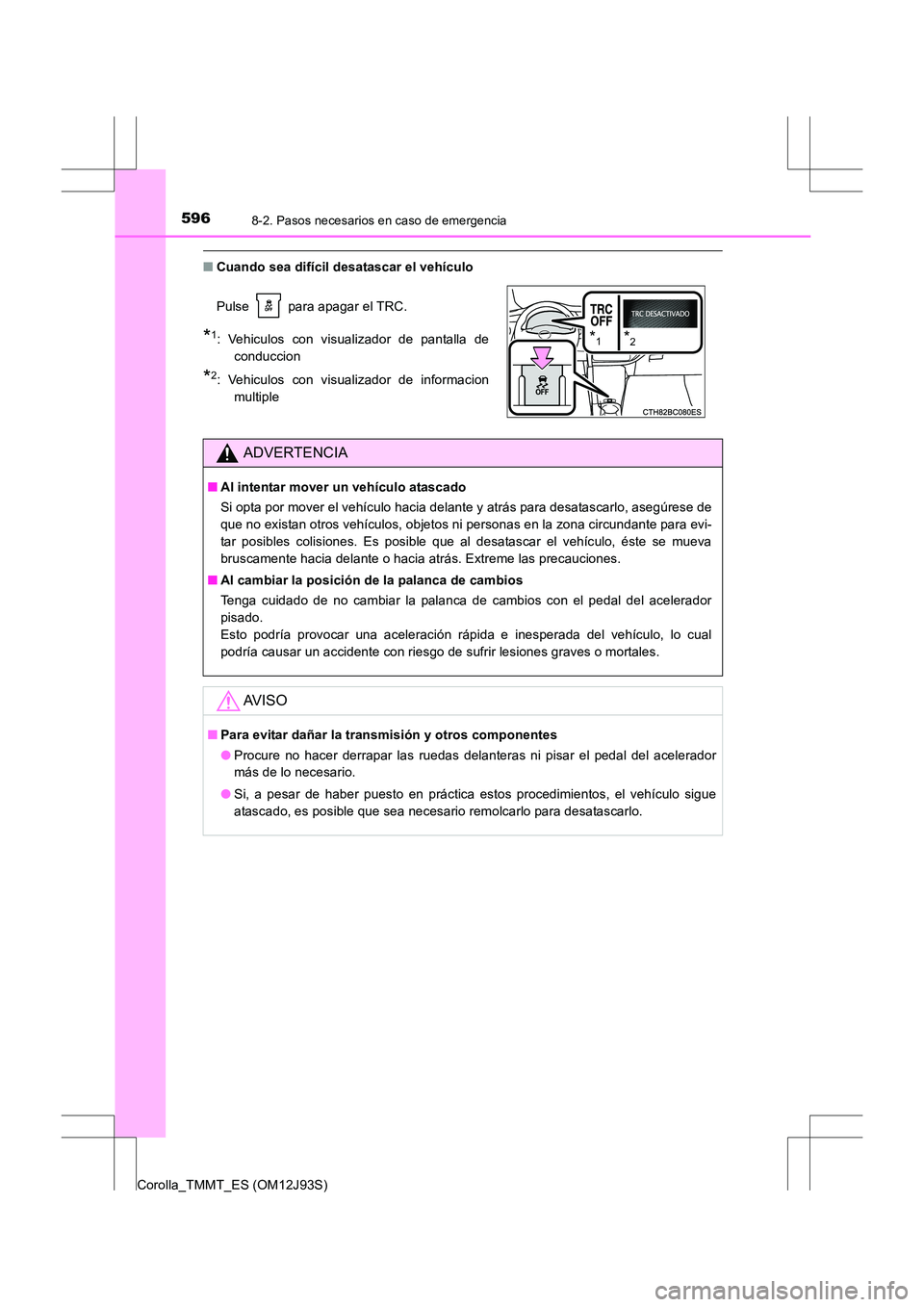

■Cuando sea difícil desatascar el vehículo
Pulse para apagar el TRC.
*1: Vehiculos con visualizador de pantalla de
conduccion
*2: Vehiculos con visualizador de informacionmultiple
ADVERTENCIA
■Al intentar mover un vehículo atascado
Si opta por mover el vehículo hacia delante y atrás para desatascarlo, asegúrese de
que no existan otros vehículos, objetos ni personas en la zona circundante para evi-
tar posibles colisiones. Es posible que al desatascar el vehículo, éste se mueva
bruscamente hacia delante o hacia atrás. Extreme las precauciones.
■ Al cambiar la posición de la palanca de cambios
Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador
pisado.
Esto podría provocar una aceleración rápida e inesperada del vehículo, lo cual
podría causar un accidente con riesgo de sufrir lesiones graves o mortales.
AV I S O
■Para evitar dañar la transmisión y otros componentes
●Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelerador
más de lo necesario.
● Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue
atascado, es posible que sea necesario remolcarlo para desatascarlo.
*1*2

597
9

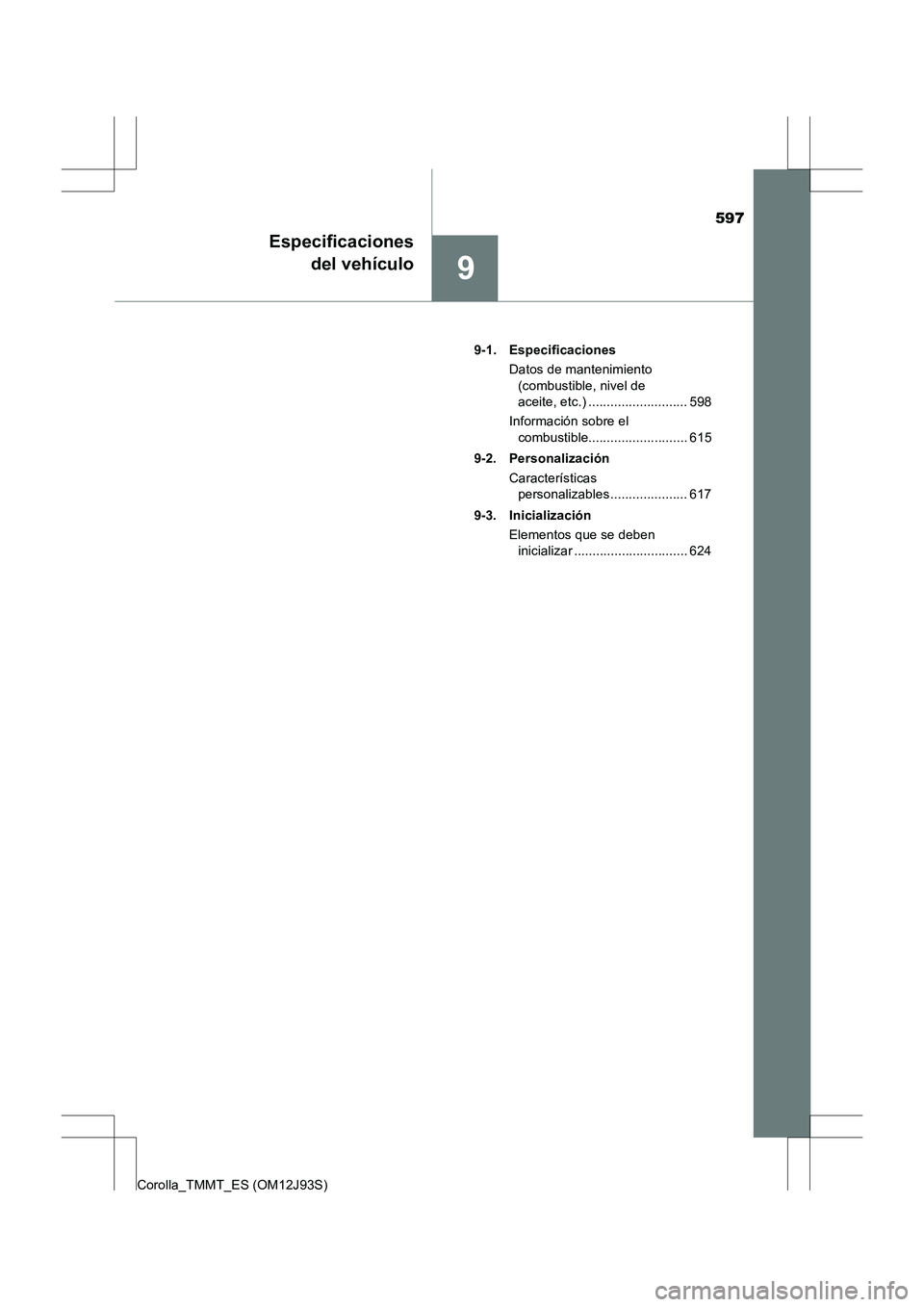

Especificacionesdel vehículo
Corolla_TMMT_ES (OM12J93S) 9-1. Especificaciones
Datos de mantenimiento (combustible, nivel de
aceite, etc.) ........................... 598
Información sobre el combustible........................... 615
9-2. Personalización Características personalizables..................... 617
9-3. Inicialización Elementos que se deben inicializar ............................... 624

598
Corolla_TMMT_ES (OM12J93S)
9-1. Especificaciones
*1: Vehículos sin carga
*2: Vehículos con una altura de vehículo elevada
*3: Vehículos con neumáticos 195/65R15
*4: Vehículos con neumáticos 205/55R16
*5: Vehículos con neumáticos 215/45R17

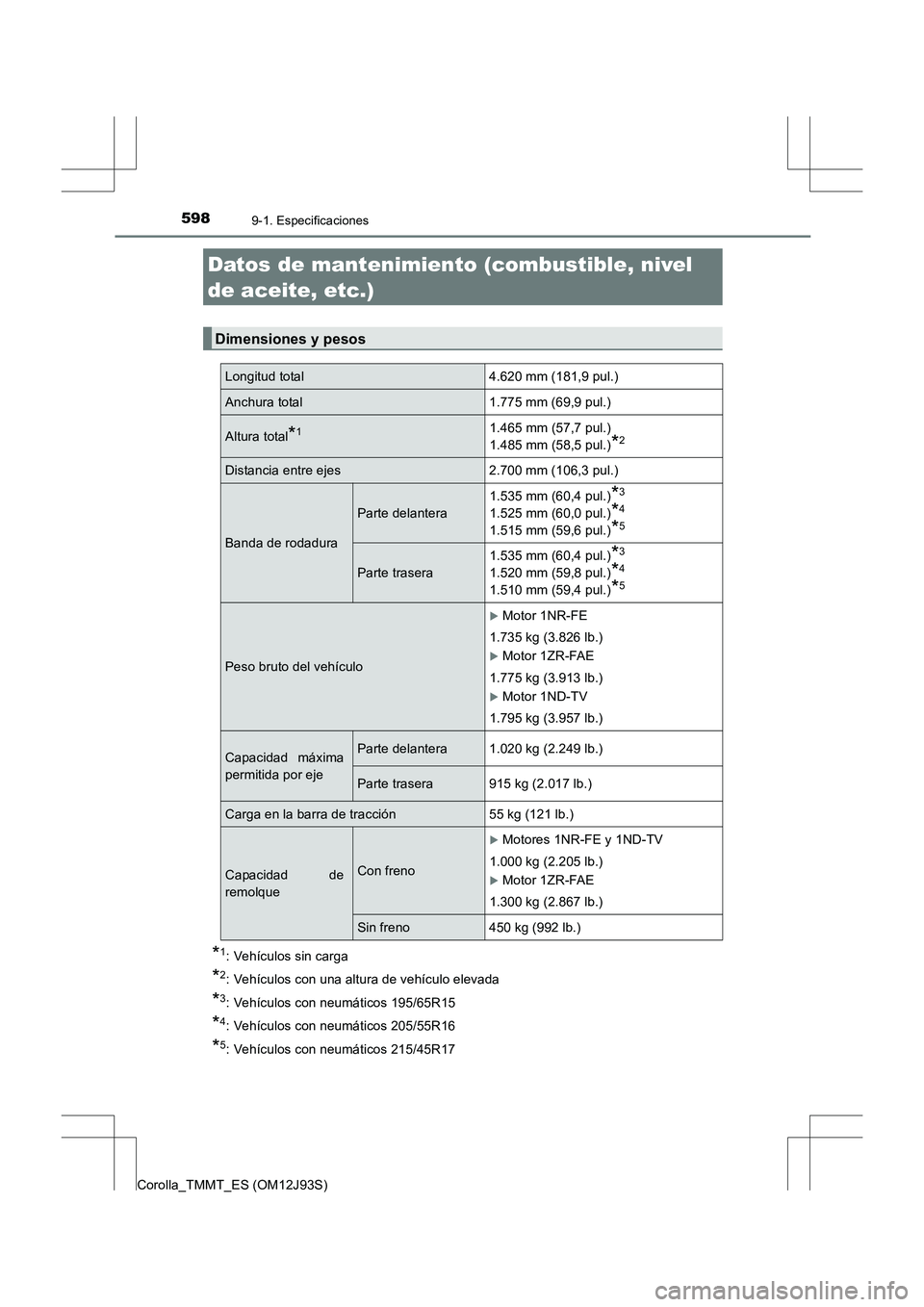

Datos de mantenimiento (combustible, nivel
de aceite, etc.)
Dimensiones y pesos
Longitud total 4.620 mm (181,9 pul.)
Anchura total 1.775 mm (69,9 pul.)
Altura total*11.465 mm (57,7 pul.)
1.485 mm (58,5 pul.)
*2
Distancia entre ejes 2.700 mm (106,3 pul.)
Banda de rodadura
Parte delantera1.535 mm (60,4 pul.)
*3
1.525 mm (60,0 pul.)*4
1.515 mm (59,6 pul.)*5
Parte trasera1.535 mm (60,4 pul.)
*3
1.520 mm (59,8 pul.)*4
1.510 mm (59,4 pul.)*5
Peso bruto del vehículo
XMotor 1NR-FE
1.735 kg (3.826 lb.)
XMotor 1ZR-FAE
1.775 kg (3.913 lb.)
XMotor 1ND-TV
1.795 kg (3.957 lb.)
Capacidad máxima
permitida por ejeParte delantera 1.020 kg (2.249 lb.)
Parte trasera 915 kg (2.017 lb.)
Carga en la barra de tracción 55 kg (121 lb.)
Capacidad de
remolqueCon freno
XMotores 1NR-FE y 1ND-TV
1.000 kg (2.205 lb.)
XMotor 1ZR-FAE
1.300 kg (2.867 lb.)
Sin freno 450 kg (992 lb.)

599
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)■

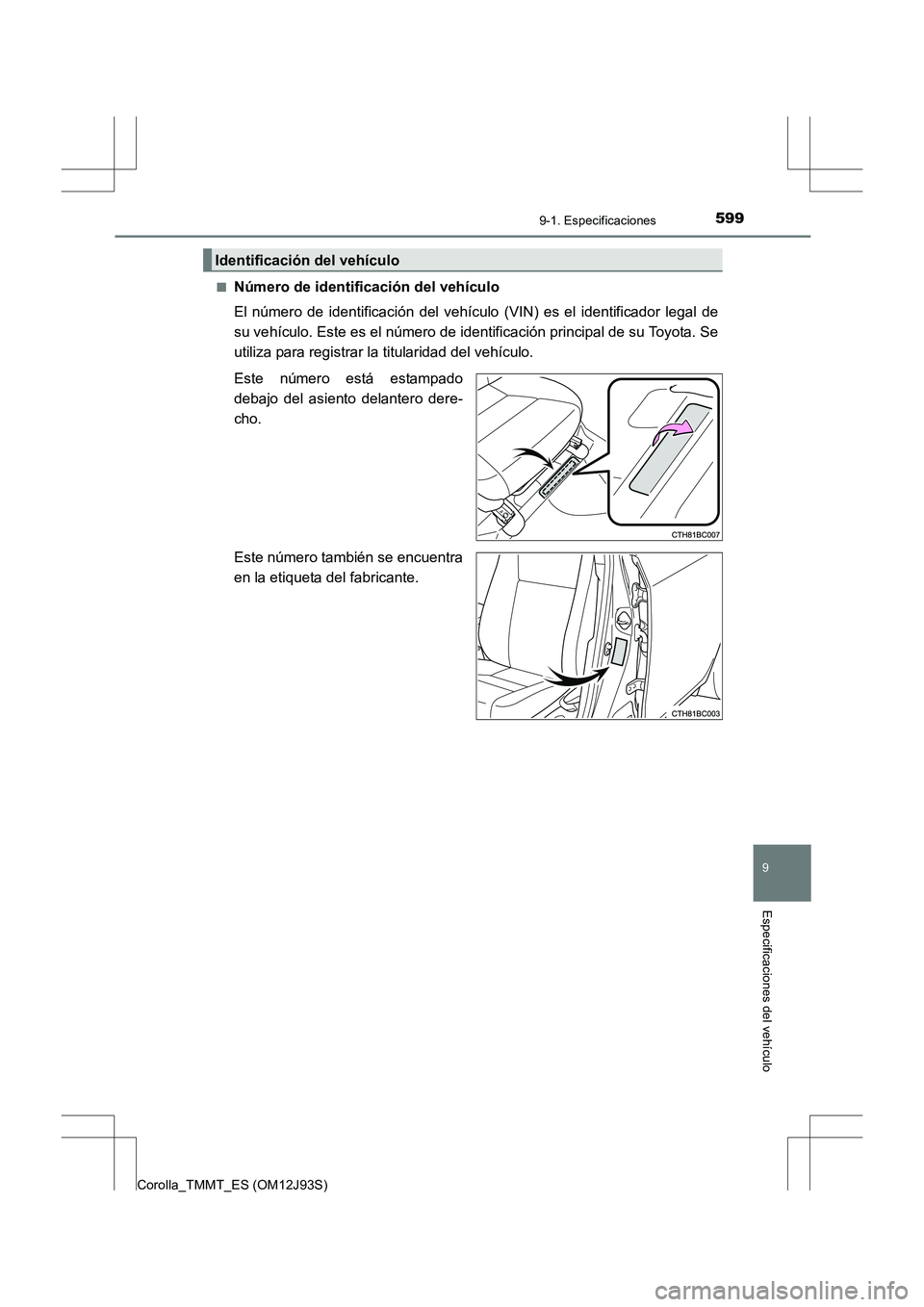

Número de identificación del vehículo
El número de identificación del vehículo
(VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está estampado
debajo del asiento delantero dere-
cho.
Este número también se encuentra
en la etiqueta del fabricante.
Identificación del vehículo

6009-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)■

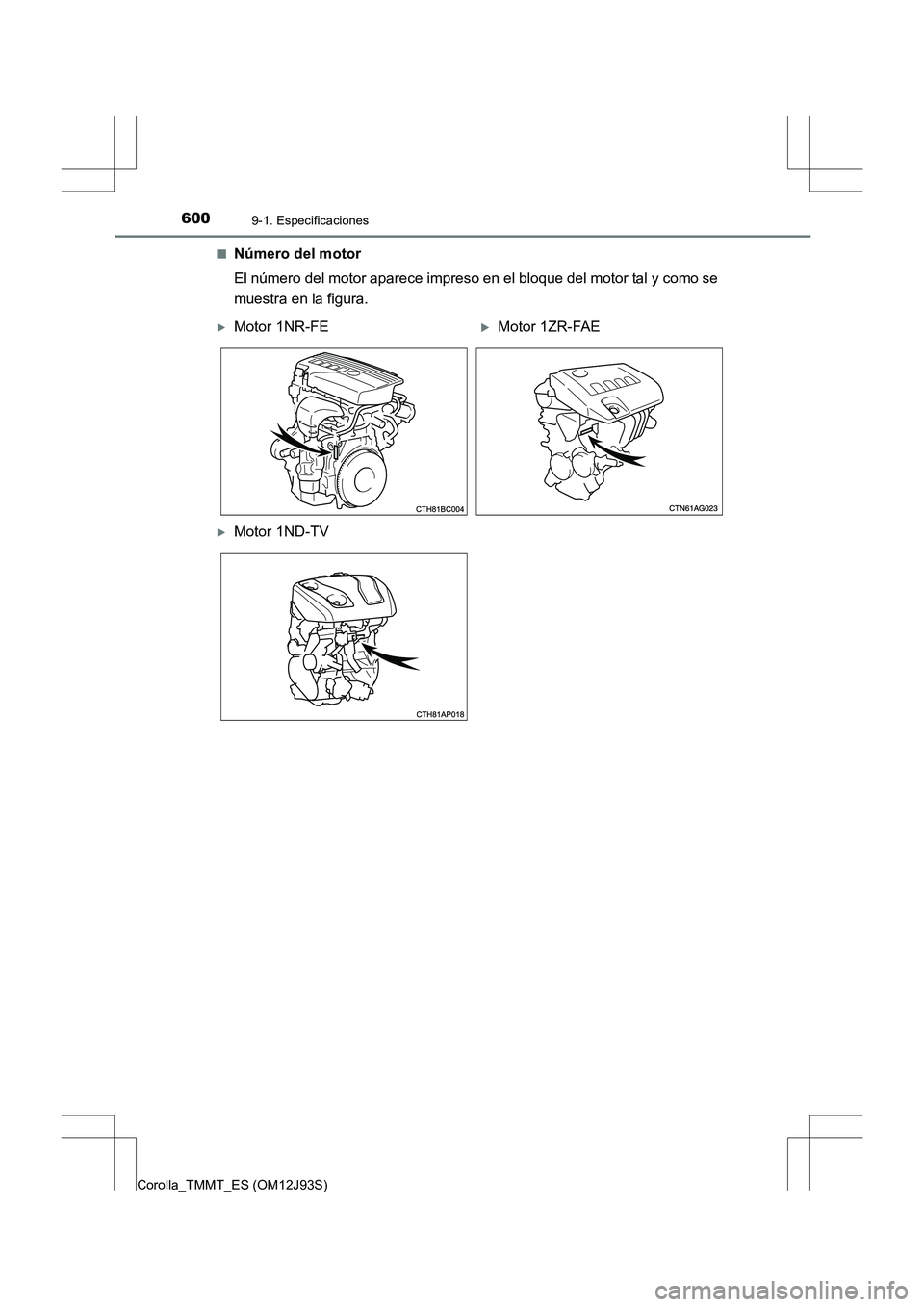

Número del motor
El número del motor aparece impreso en el bloque del motor tal y como se
muestra en la figura.
XMotor 1NR-FEXMotor 1ZR-FAE
XMotor 1ND-TV
