TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

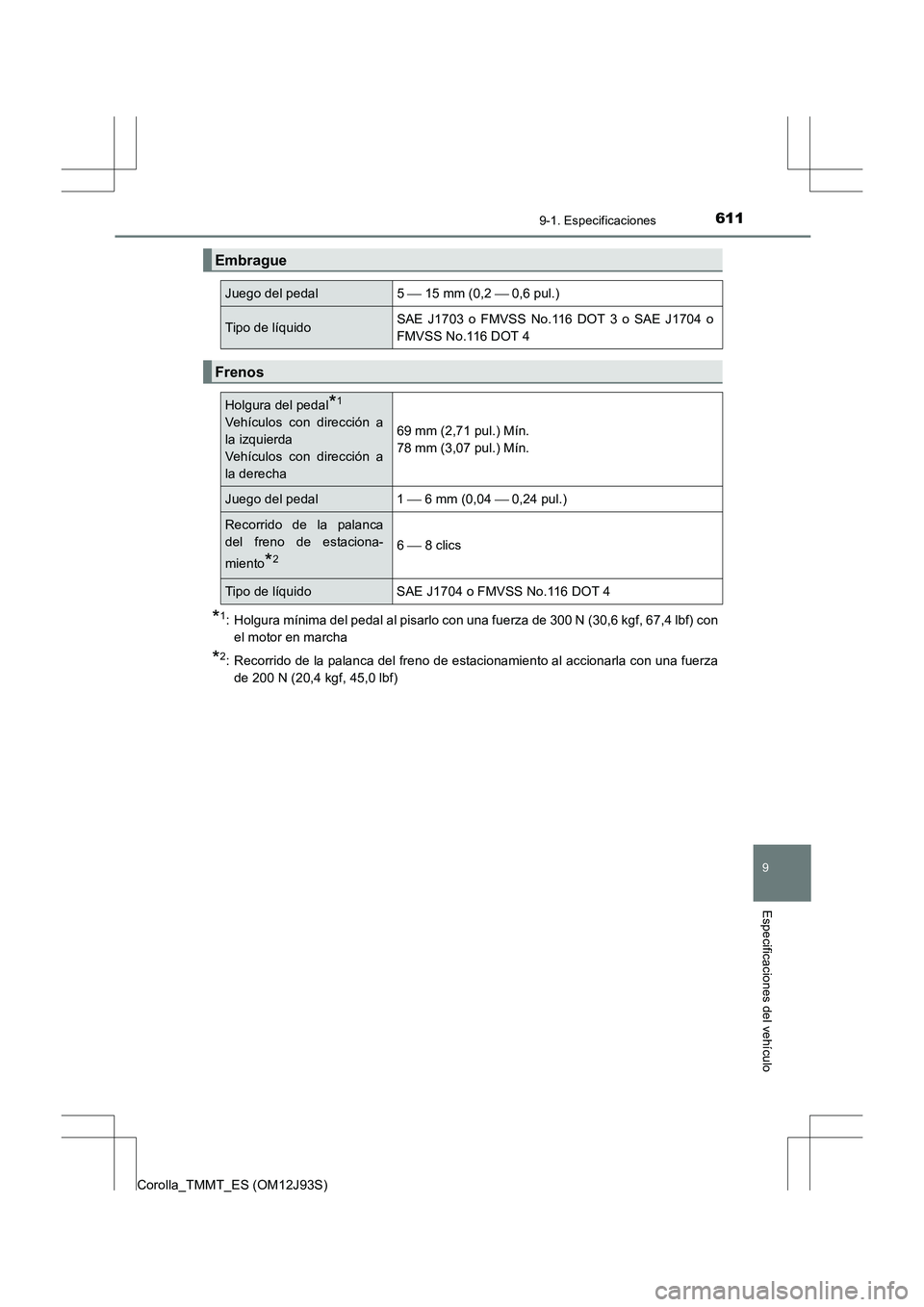

611
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) conel motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerzade 200 N (20,4 kgf, 45,0 lbf)
Embrague
Juego del pedal5  15 mm (0,2  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3 o SAE J1704 o
FMVSS No.116 DOT 4
Frenos
Holgura del pedal*1
Vehículos con dirección a
la izquierda
Vehículos con dirección a
la derecha69 mm (2,71 pul.) Mín.
78 mm (3,07 pul.) Mín.
Juego del pedal 1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca
del freno de estaciona-
miento
*26  8 clics
Tipo de líquido SAE J1704 o FMVSS No.116 DOT 4

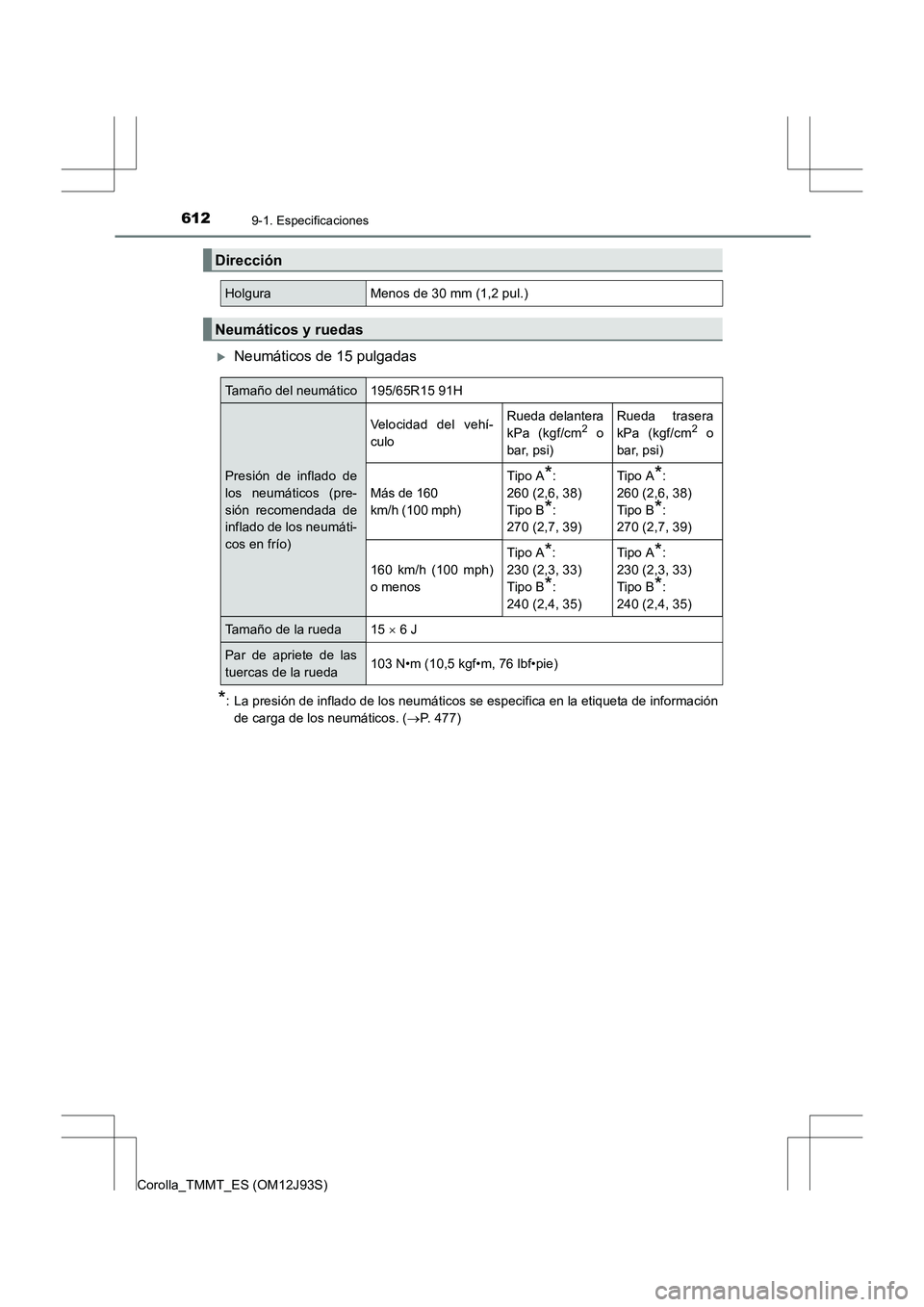

6129-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
XNeumáticos de 15 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de informaciónde carga de los neumáticos. ( →P. 477)
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño del neumático195/65R15 91H
Presión de inflado de
los neumáticos (pre-
sión recomendada de
inflado de los neumáti-
cos en frío)
Velocidad del vehí-
culoRueda delantera
kPa (kgf/cm2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 160
km/h (100 mph)
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
Tipo A*:
260 (2,6, 38)
Tipo B
*:
270 (2,7, 39)
160 km/h (100 mph)
o menos
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Tipo A*:
230 (2,3, 33)
Tipo B
*:
240 (2,4, 35)
Tamaño de la rueda15 × 6 J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)

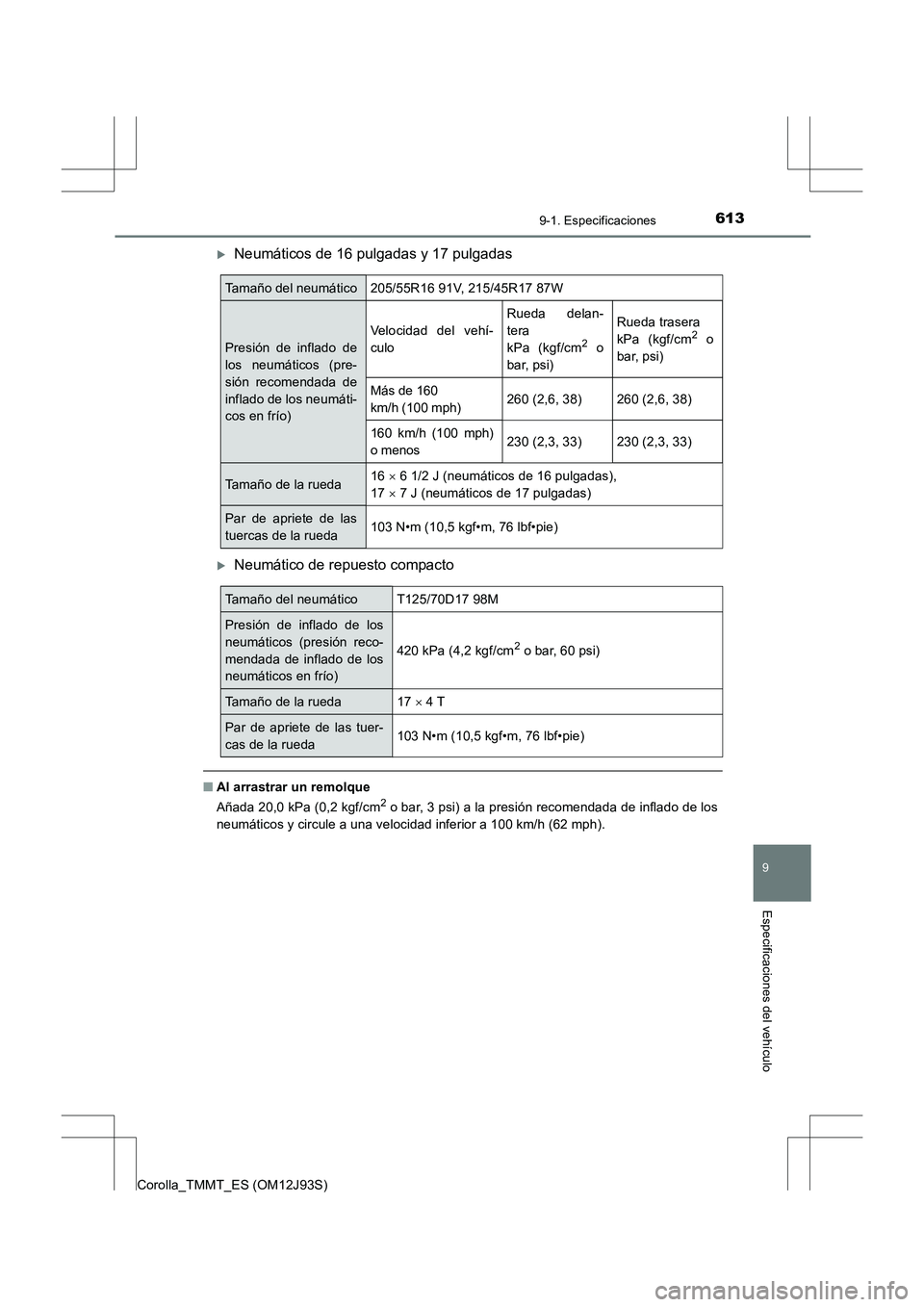

613
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
XNeumáticos de 16 pulgadas y 17 pulgadas
XNeumático de repuesto compacto
■Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de inflado de los
neumáticos y circule a una velocidad inferior a 100 km/h (62 mph).
Tamaño del neumático205/55R16 91V, 215/45R17 87W
Presión de inflado de
los neumáticos (pre-
sión recomendada de
inflado de los neumáti-
cos en frío)
Velocidad del vehí-
culo
Rueda delan-
tera
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 160
km/h (100 mph)260 (2,6, 38)260 (2,6, 38)
160 km/h (100 mph)
o menos230 (2,3, 33)230 (2,3, 33)
Tamaño de la rueda16 × 6 1/2 J (neumáticos de 16 pulgadas),
17 × 7 J (neumáticos de 17 pulgadas)
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumáticoT125/70D17 98M
Presión de inflado de los
neumáticos (presión reco-
mendada de inflado de los
neumáticos en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda17 × 4 T
Par de apriete de las tuer-
cas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)

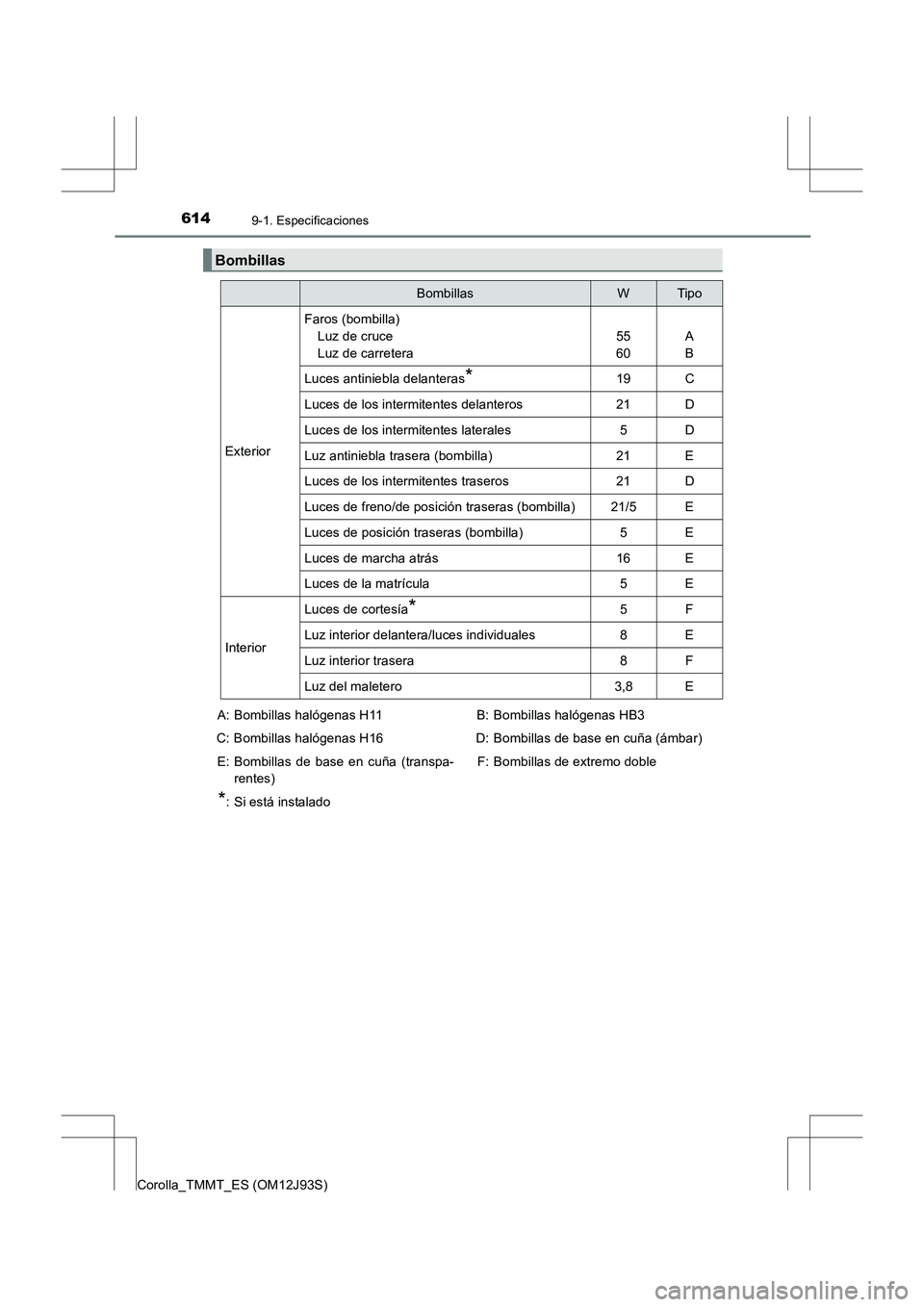

6149-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
Bombillas
BombillasWTipo
Exterior
Faros (bombilla)Luz de cruce
Luz de carretera
55
60A
B
Luces antiniebla delanteras*19C
Luces de los intermitentes delanteros21D
Luces de los intermitentes laterales5D
Luz antiniebla trasera (bombilla)21E
Luces de los intermitentes traseros21D
Luces de freno/de posición traseras (bombilla)21/5E
Luces de posición traseras (bombilla)5E
Luces de marcha atrás16E
Luces de la matrícula5E
Interior
Luces de cortesía*5F
Luz interior delantera/luces individuales8E
Luz interior trasera8F
Luz del maletero3,8E
A: Bombillas halógenas H11
C: Bombillas halógenas H16 E: Bombillas de base en cuña (transpa- rentes)
*: Si está instalado B: Bombillas halógenas HB3
D: Bombillas de base en cuña (ámbar) F: Bombillas de extremo doble

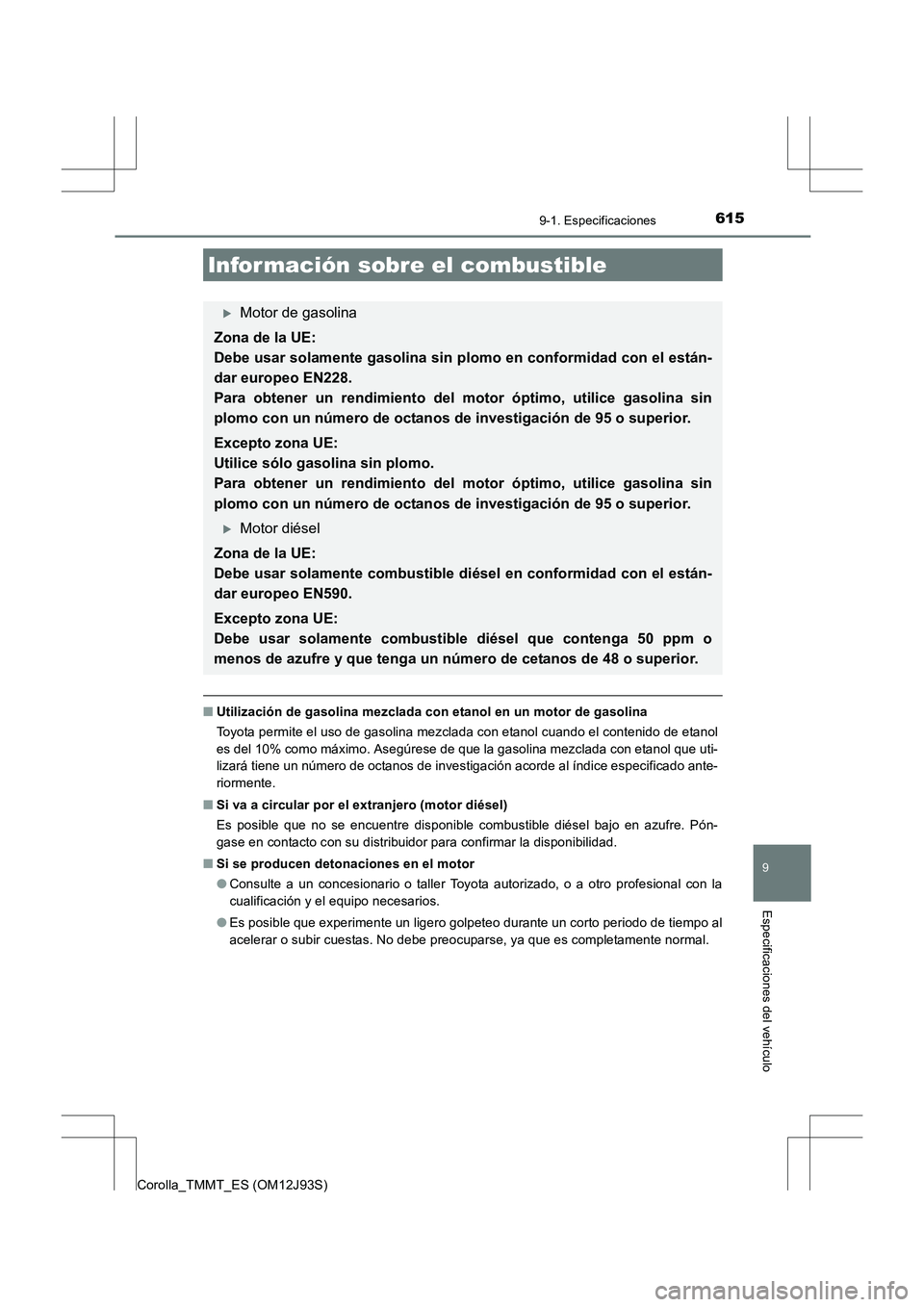

615
9
9-1. Especificaciones
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
■Utilización de gasolina mezclada con etanol en un motor de gasolina
Toyota permite el uso de gasolina mezclada con etanol cuando el contenido de etanol
es del 10% como máximo. Asegúrese de que la gasolina mezclada con etanol que uti-
lizará tiene un número de octanos de investigación acorde al índice especificado ante-
riormente.
■ Si va a circular por el extranjero (motor diésel)
Es posible que no se encuentre disponible combustible diésel bajo en azufre. Pón-
gase en contacto con su distribuidor para confirmar la disponibilidad.
■ Si se producen detonaciones en el motor
●Consulte a un concesionario o taller Toyota autorizado, o a otro profesional con la
cualificación y el equipo necesarios.
● Es posible que experimente un ligero golpeteo durante un corto periodo de tiempo al
acelerar o subir cuestas. No debe preocuparse, ya que es completamente normal.
Infor mación sobre el combustible
XMotor de gasolina
Zona de la UE:
Debe usar solamente gasolina sin plomo en conformidad con el están-
dar europeo EN228.
Para obtener un rendimiento del motor óptimo, utilice gasolina sin
plomo con un número de octanos de investigación de 95 o superior.
Excepto zona UE:
Utilice sólo gasolina sin plomo.
Para obtener un rendimiento del motor óptimo, utilice gasolina sin
plomo con un número de octanos de investigación de 95 o superior.
XMotor diésel
Zona de la UE:
Debe usar solamente combustible di ésel en conformidad con el están-
dar europeo EN590.
Excepto zona UE:
Debe usar solamente combustible diésel que contenga 50 ppm o
menos de azufre y que tenga un número de cetanos de 48 o superior.

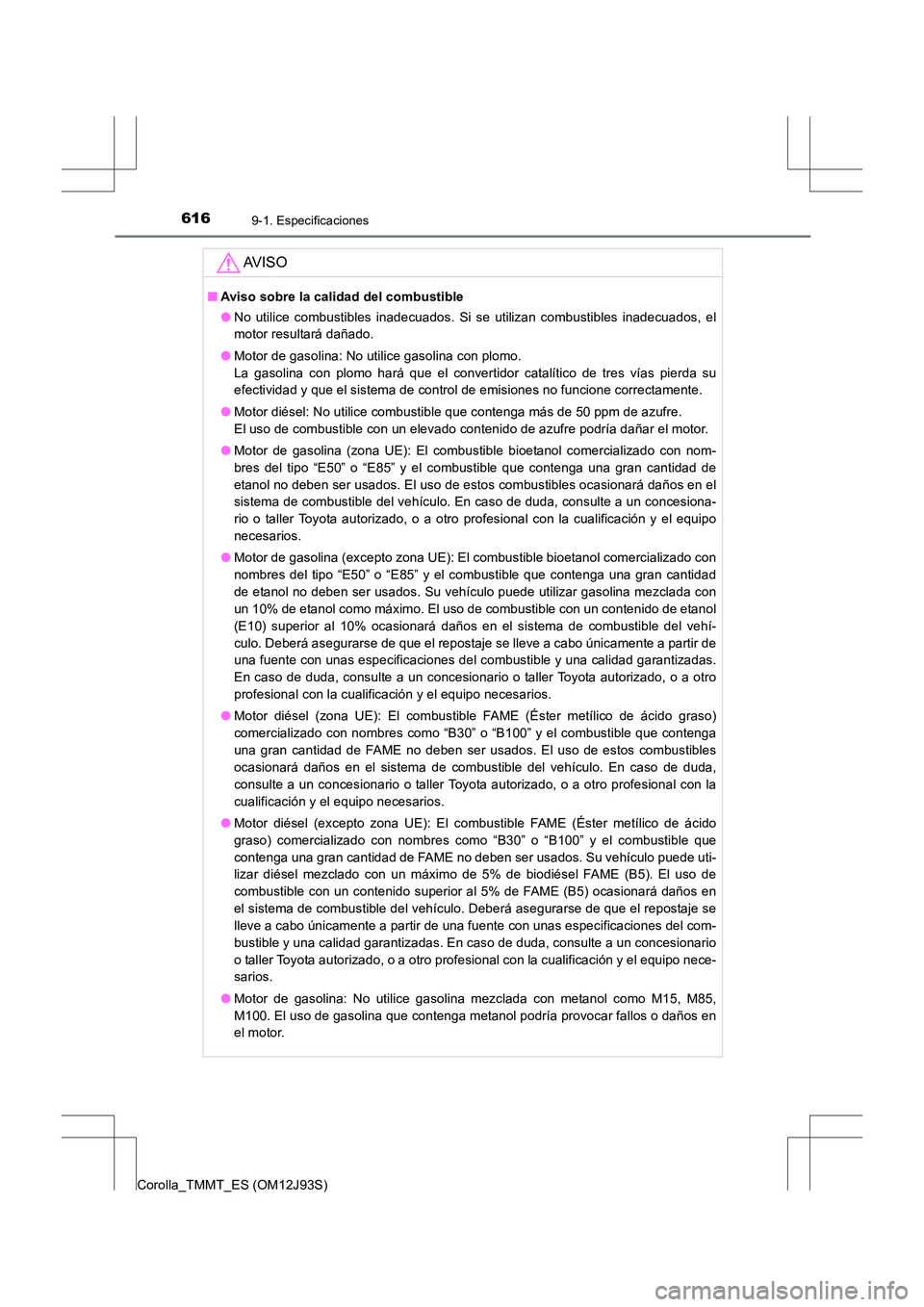

6169-1. Especificaciones
Corolla_TMMT_ES (OM12J93S)
AV I S O
■Aviso sobre la calidad del combustible
●No utilice combustibles inadecuados. Si se utilizan combustibles inadecuados, el
motor resultará dañado.
● Motor de gasolina: No utilice gasolina con plomo.
La gasolina con plomo hará que el convertidor catalítico de tres vías pierda su
efectividad y que el sistema de control de emisiones no funcione correctamente.
● Motor diésel: No utilice combustible que contenga más de 50 ppm de azufre.
El uso de combustible con un elevado contenido de azufre podría dañar el motor.
● Motor de gasolina (zona UE): El combustible bioetanol comercializado con nom-
bres del tipo “E50” o “E85” y el combustible que contenga una gran cantidad de
etanol no deben ser usados. El uso de estos combustibles ocasionará daños en el
sistema de combustible del vehículo. En caso de duda, consulte a un concesiona-
rio o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo
necesarios.
● Motor de gasolina (excepto zona UE): El combustible bioetanol comercializado con
nombres del tipo “E50” o “E85” y el combustible que contenga una gran cantidad
de etanol no deben ser usados. Su vehículo puede utilizar gasolina mezclada con
un 10% de etanol como máximo. El uso de combustible con un contenido de etanol
(E10) superior al 10% ocasionará daños en el sistema de combustible del vehí-
culo. Deberá asegurarse de que el repostaje se lleve a cabo únicamente a partir de
una fuente con unas especificaciones del combustible y una calidad garantizadas.
En caso de duda, consulte a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios.
● Motor diésel (zona UE): El combustible FAME (Éster metílico de ácido graso)
comercializado con nombres como “B30” o “B100” y el combustible que contenga
una gran cantidad de FAME no deben ser usados. El uso de estos combustibles
ocasionará daños en el sistema de combustible del vehículo. En caso de duda,
consulte a un concesionario o taller Toyota autorizado, o a otro profesional con la
cualificación y el equipo necesarios.
● Motor diésel (excepto zona UE): El combustible FAME (Éster metílico de ácido
graso) comercializado con nombres como “B30” o “B100” y el combustible que
contenga una gran cantidad de FAME no deben ser usados. Su vehículo puede uti-
lizar diésel mezclado con un máximo de 5% de biodiésel FAME (B5). El uso de
combustible con un contenido superior al 5% de FAME (B5) ocasionará daños en
el sistema de combustible del vehículo. Deberá asegurarse de que el repostaje se
lleve a cabo únicamente a partir de una fuente con unas especificaciones del com-
bustible y una calidad garantizadas. En caso de duda, consulte a un concesionario
o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo nece-
sarios.
● Motor de gasolina: No utilice gasolina mezclada con metanol como M15, M85,
M100. El uso de gasolina que contenga metanol podría provocar fallos o daños en
el motor.

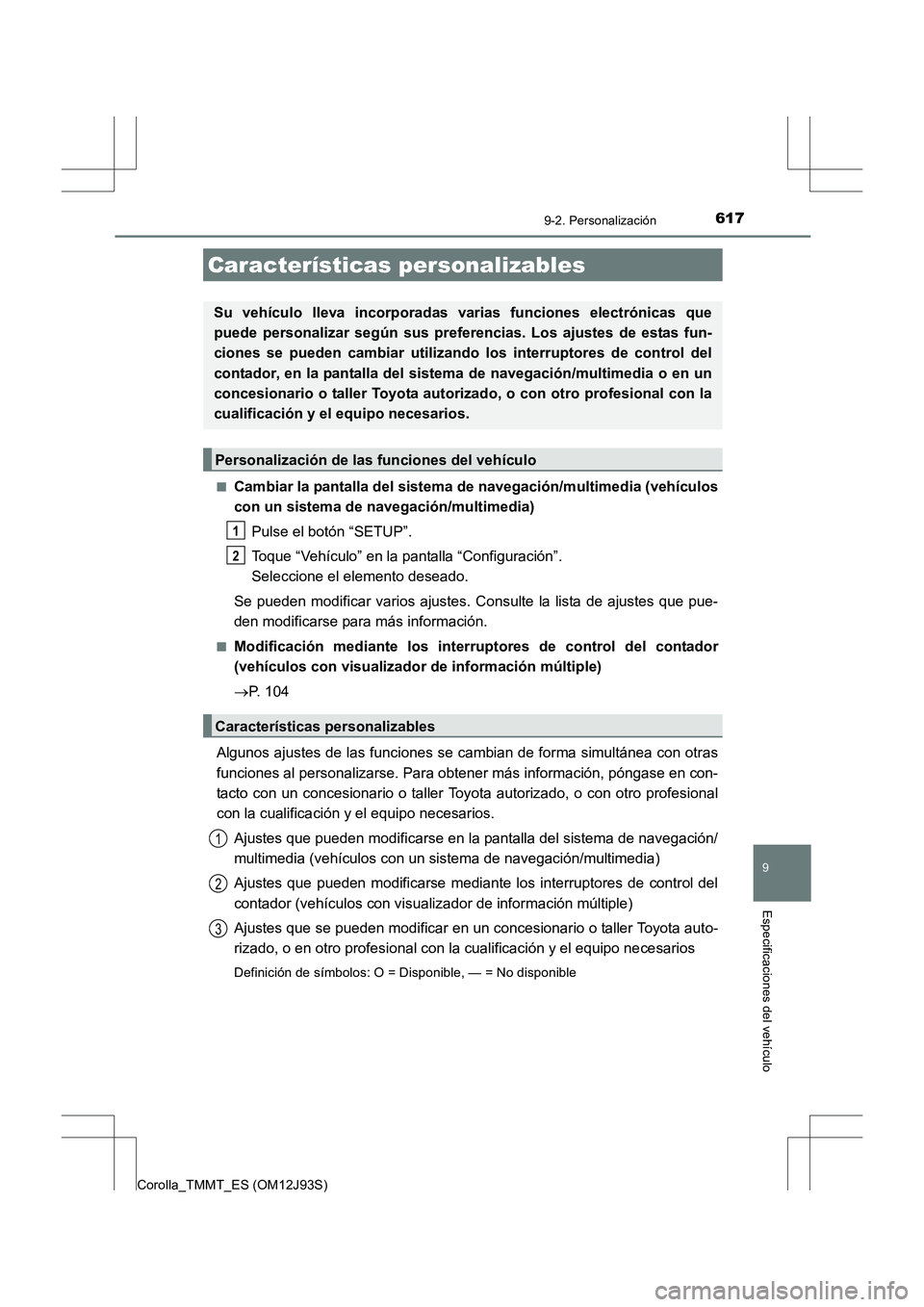

617
Corolla_TMMT_ES (OM12J93S)
9
Especificaciones del vehículo
9-2. Personalización
■Cambiar la pantalla del sistema de navegación/multimedia (vehículos
con un sistema de navegación/multimedia)
Pulse el botón “SETUP”.
Toque “Vehículo” en la pantalla “Configuración”.
Seleccione el elemento deseado.
Se pueden modificar varios ajustes. Consulte la lista de ajustes que pue-
den modificarse para más información.
■Modificación mediante los interruptores de control del contador
(vehículos con visualizador de información múltiple)
→ P. 104
Algunos ajustes de las funciones se cambian de forma simultánea con otras
funciones al personalizarse. Para obtener más información, póngase en con-
tacto con un concesionario o taller Toyota autorizado, o con otro profesional
con la cualificación y el equipo necesarios. Ajustes que pueden modificarse en la pantalla del sistema de navegación/
multimedia (vehículos con un sistema de navegación/multimedia)
Ajustes que pueden modificarse mediante los interruptores de control del
contador (vehículos con visualizador de información múltiple)
Ajustes que se pueden modificar en un concesionario o taller Toyota auto-
rizado, o en otro profesional con la cualificación y el equipo necesarios
Definición de símbolos: O = Disponible, — = No disponible
Características personalizables
Su vehículo lleva incorporadas varias funciones electrónicas que
puede personalizar según sus preferencias. Los ajustes de estas fun-
ciones se pueden cambiar utilizando los interruptores de control del
contador, en la pantalla del sistema de navegación/multimedia o en un
concesionario o taller Toyota autorizado, o con otro profesional con la
cualificación y el equipo necesarios.
Personalización de las funciones del vehículo
Características personalizables
1
2
1
2
3

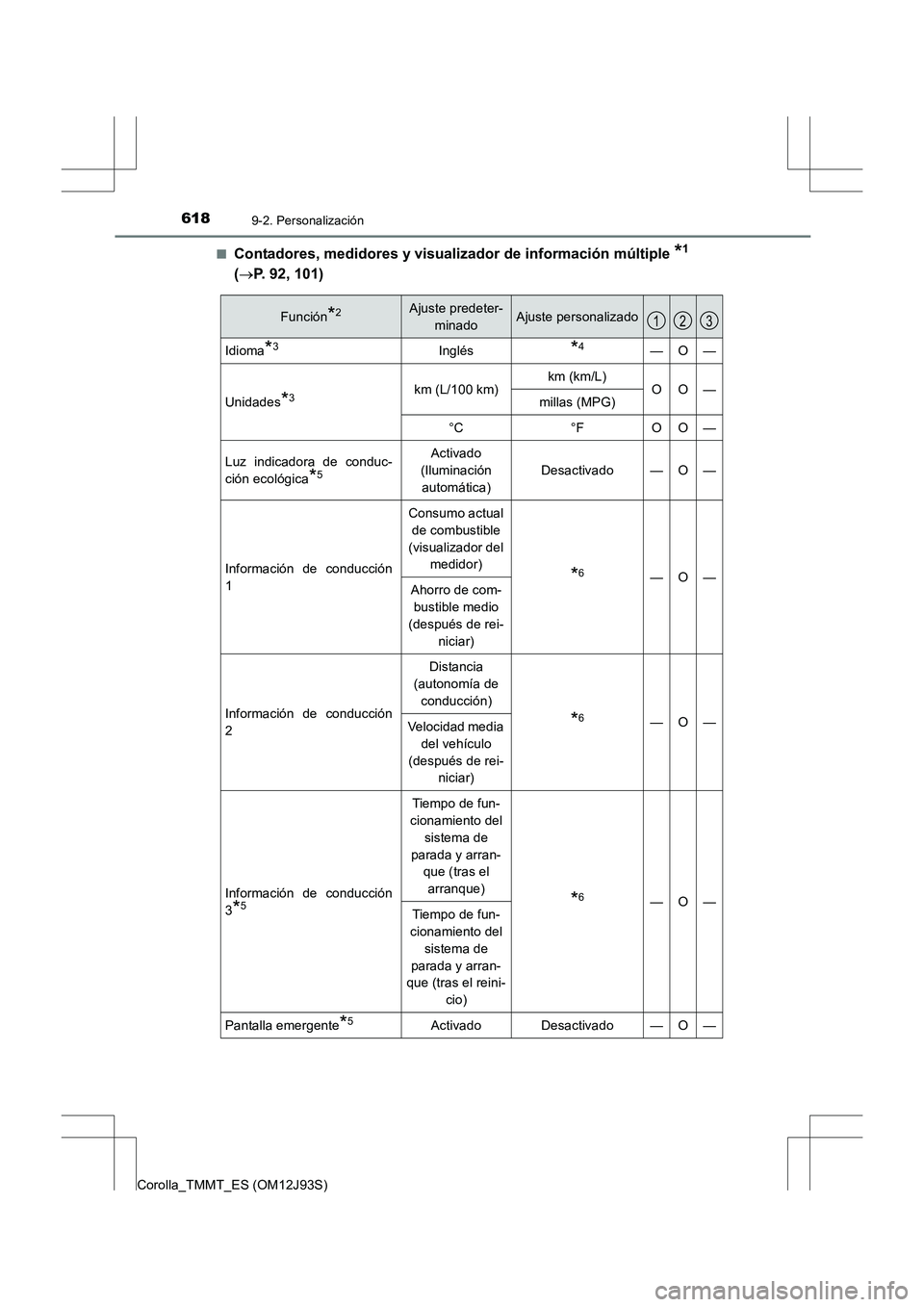

6189-2. Personalización
Corolla_TMMT_ES (OM12J93S)■
Contadores, medidores y visualizador de información múltiple *1
( → P. 92, 101)
Función*2Ajuste predeter-
minadoAjuste personalizado
Idioma*3Inglés*4—O—
Unidades*3km (L/100 km)km (km/L)OO—millas (MPG)
°C°FOO—
Luz indicadora de conduc-
ción ecológica
*5
Activado
(Iluminación automática)
Desactivado—O—
Información de conducción
1
Consumo actual de combustible
(visualizador del medidor)
*6—O—Ahorro de com-bustible medio
(después de rei- niciar)
Información de conducción
2
Distancia
(autonomía de conducción)
*6—O—Velocidad media del vehículo
(después de rei- niciar)
Información de conducción
3
*5
Tiempo de fun-
cionamiento del
sistema de
parada y arran- que (tras el
arranque)
*6—O—Tiempo de fun-
cionamiento del
sistema de
parada y arran-
que (tras el reini-
cio)
Pantalla emergente*5ActivadoDesactivado—O—
123

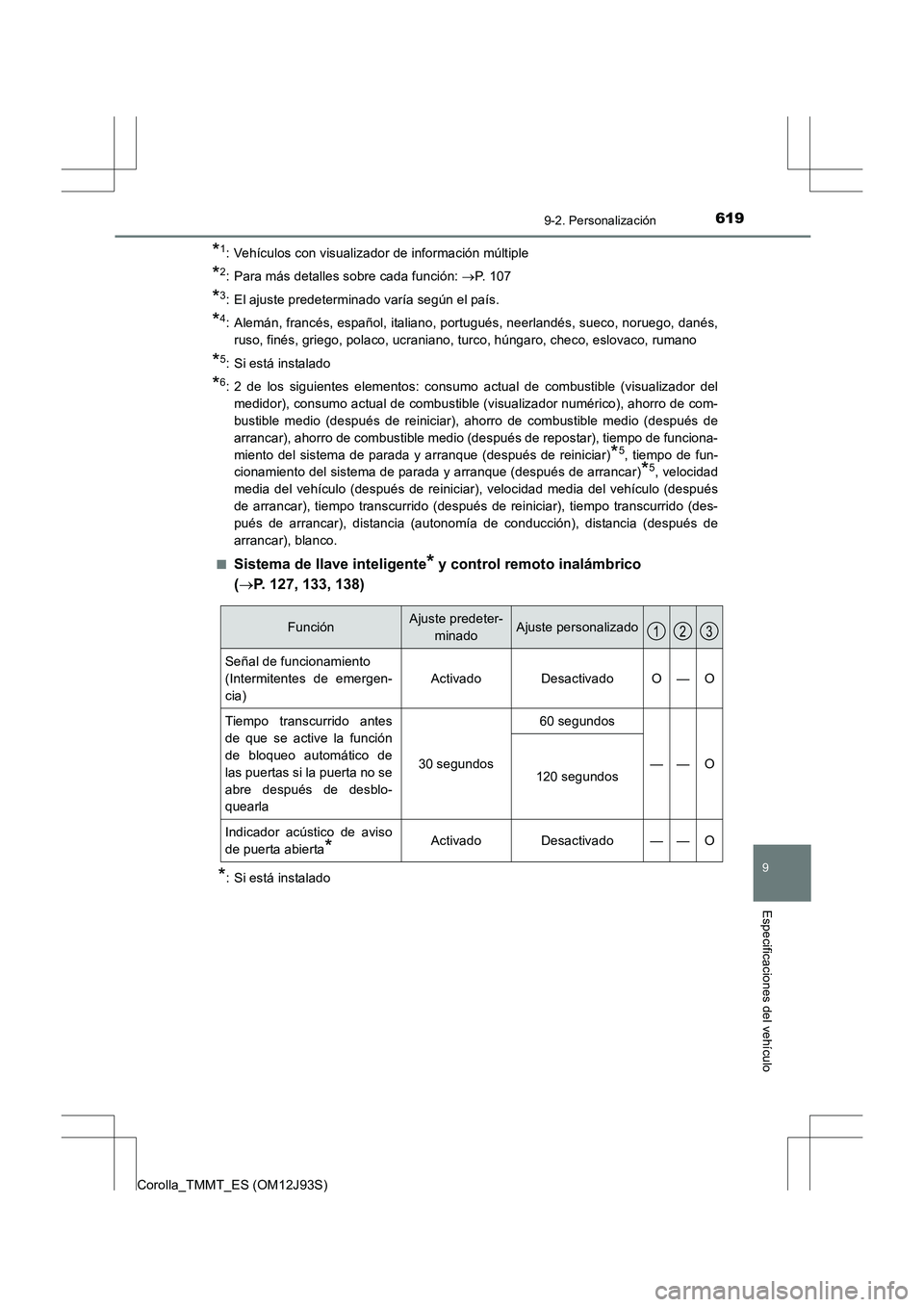

619
9
9-2. Personalización
Especificaciones del vehículo
Corolla_TMMT_ES (OM12J93S)
*1: Vehículos con visualizador de información múltiple
*2: Para más detalles sobre cada función: →P. 1 0 7
*3: El ajuste predeterminado varía según el país.
*4: Alemán, francés, español, italiano, portugués, neerlandés, sueco, noruego, danés,
ruso, finés, griego, polaco, ucraniano, turco, húngaro, checo, eslovaco, rumano
*5: Si está instalado
*6: 2 de los siguientes elementos: consumo actual de combustible (visualizador delmedidor), consumo actual de combustible (visualizador numérico), ahorro de com-
bustible medio (después de reiniciar), ahorro de combustible medio (después de
arrancar), ahorro de combustible medio (después de repostar), tiempo de funciona-
miento del sistema de parada y arranque (después de reiniciar)
*5, tiempo de fun-
cionamiento del sistema de parada y arranque (después de arrancar)
*5, velocidad
media del vehículo (después de reiniciar), velocidad media del vehículo (después
de arrancar), tiempo transcurrido (después de reiniciar), tiempo transcurrido (des-
pués de arrancar), distancia (autonomía de conducción), distancia (después de
arrancar), blanco.
■
Sistema de llave inteligente* y control remoto inalámbrico
( → P. 127, 133, 138)
*: Si está instalado
FunciónAjuste predeter-
minadoAjuste personalizado
Señal de funcionamiento
(Intermitentes de emergen-
cia)
ActivadoDesactivadoO—O
Tiempo transcurrido antes
de que se active la función
de bloqueo automático de
las puertas si la puerta no se
abre después de desblo-
quearla
30 segundos
60 segundos
——O120 segundos
Indicador acústico de aviso
de puerta abierta
*ActivadoDesactivado——O
123

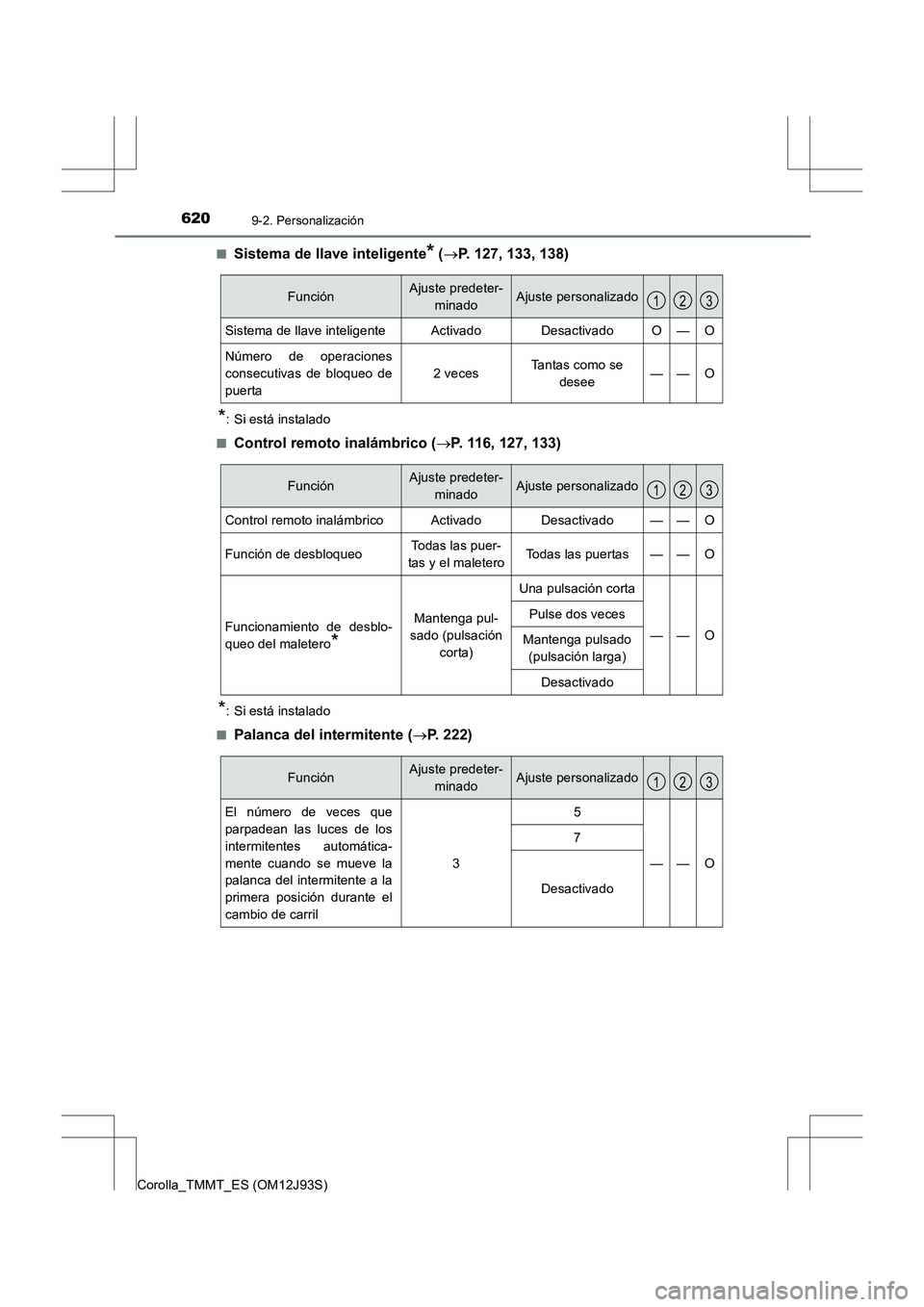

6209-2. Personalización
Corolla_TMMT_ES (OM12J93S)■
Sistema de llave inteligente* (
→ P. 127, 133, 138)
*: Si está instalado
■
Control remoto inalámbrico ( →P. 116, 127, 133)
*: Si está instalado
■
Palanca del intermitente ( →P. 222)
FunciónAjuste predeter-
minadoAjuste personalizado
Sistema de llave inteligenteActivadoDesactivadoO—O
Número de operaciones
consecutivas de bloqueo de
puerta
2 vecesTantas como se desee——O
123
FunciónAjuste predeter-minadoAjuste personalizado
Control remoto inalámbricoActivadoDesactivado——O
Función de desbloqueoTodas las puer-
tas y el maleteroTodas las puertas——O
Funcionamiento de desblo-
queo del maletero
*
Mantenga pul-
sado (pulsación corta)
Una pulsación corta
——O
Pulse dos veces
Mantenga pulsado
(pulsación larga)
Desactivado
123
FunciónAjuste predeter- minadoAjuste personalizado
El número de veces que
parpadean las luces de los
intermitentes automática-
mente cuando se mueve la
palanca del intermitente a la
primera posición durante el
cambio de carril
3
5
——O
7
Desactivado
123
