5718-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

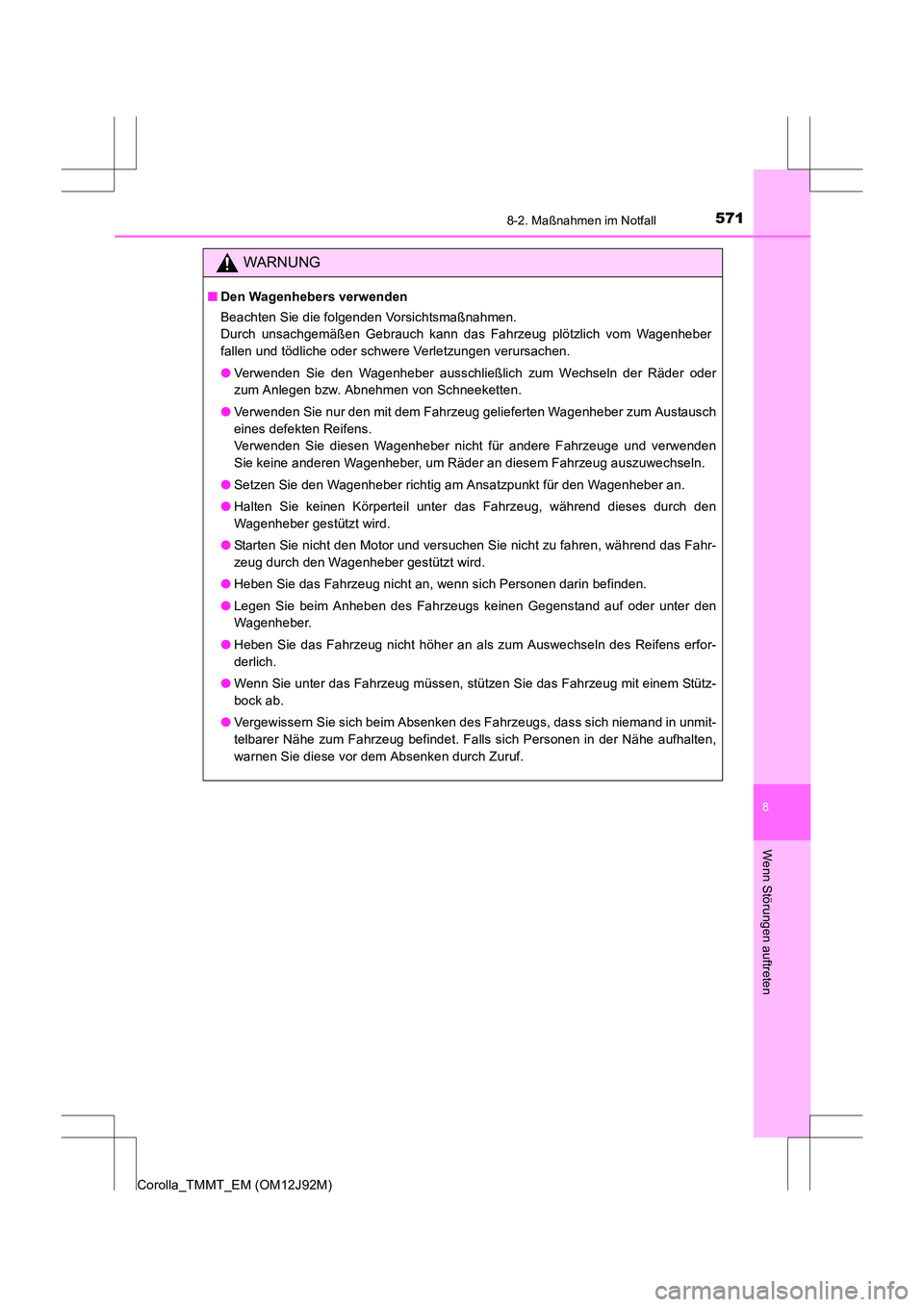

WARNUNG
■Den Wagenhebers verwenden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber
fallen und tödliche oder schwere Verletzungen verursachen.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder oder
zum Anlegen bzw. Abnehmen von Schneeketten.
● Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch
eines defekten Reifens.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
● Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den
Wagenheber gestützt wird.
● Starten Sie nicht den Motor und versuchen Sie nicht zu fahren, während das Fahr-
zeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erfor-
derlich.
● Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Stütz-
bock ab.
● Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmit-
telbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten,
warnen Sie diese vor dem Absenken durch Zuruf.

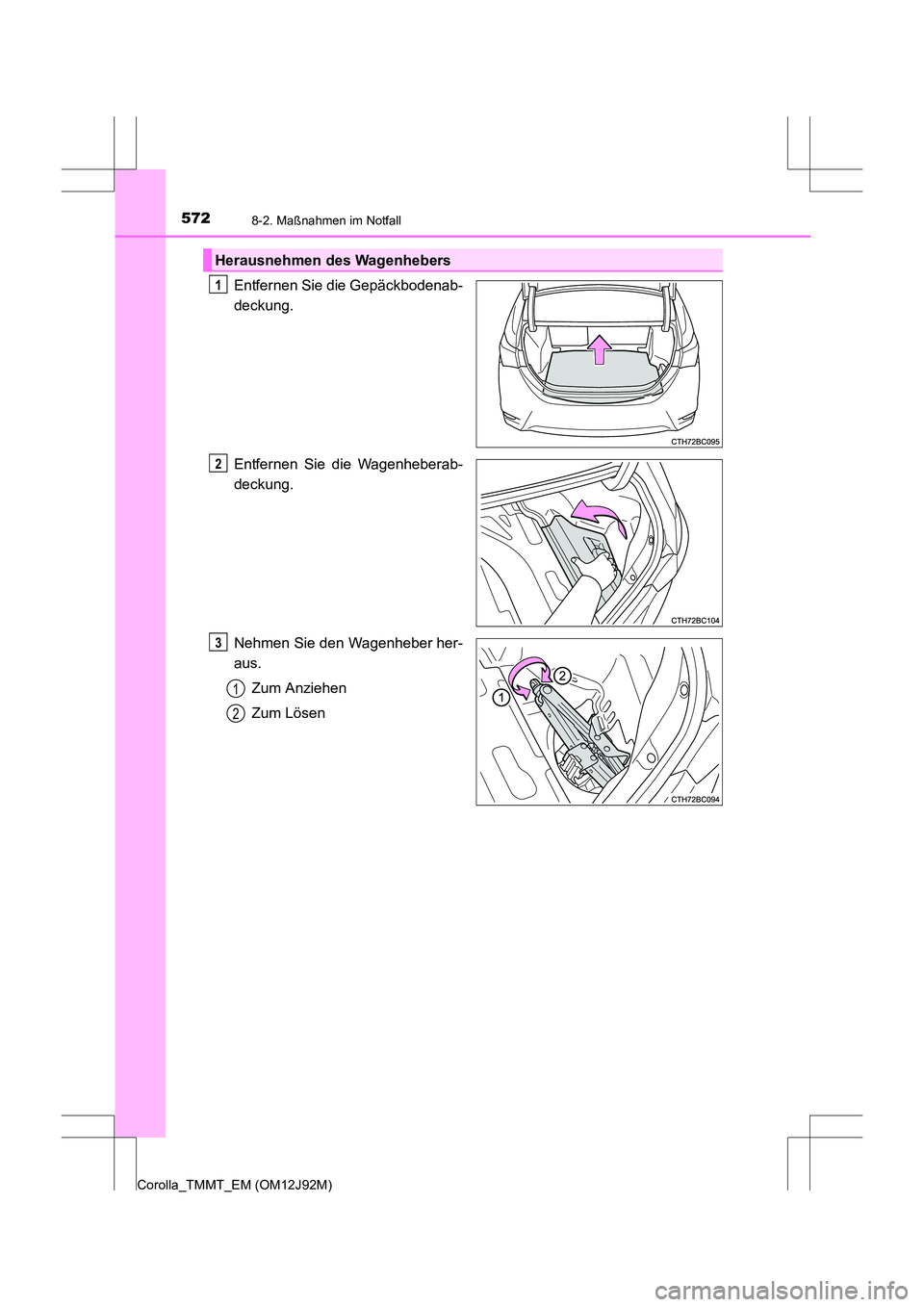

5728-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Entfernen Sie die Gepäckbodenab-
deckung.
Entfernen Sie die Wagenheberab-
deckung.
Nehmen Sie den Wagenheber her-
aus.Zum Anziehen
Zum Lösen
Herausnehmen des Wagenhebers
1
2
3
1
2

5738-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

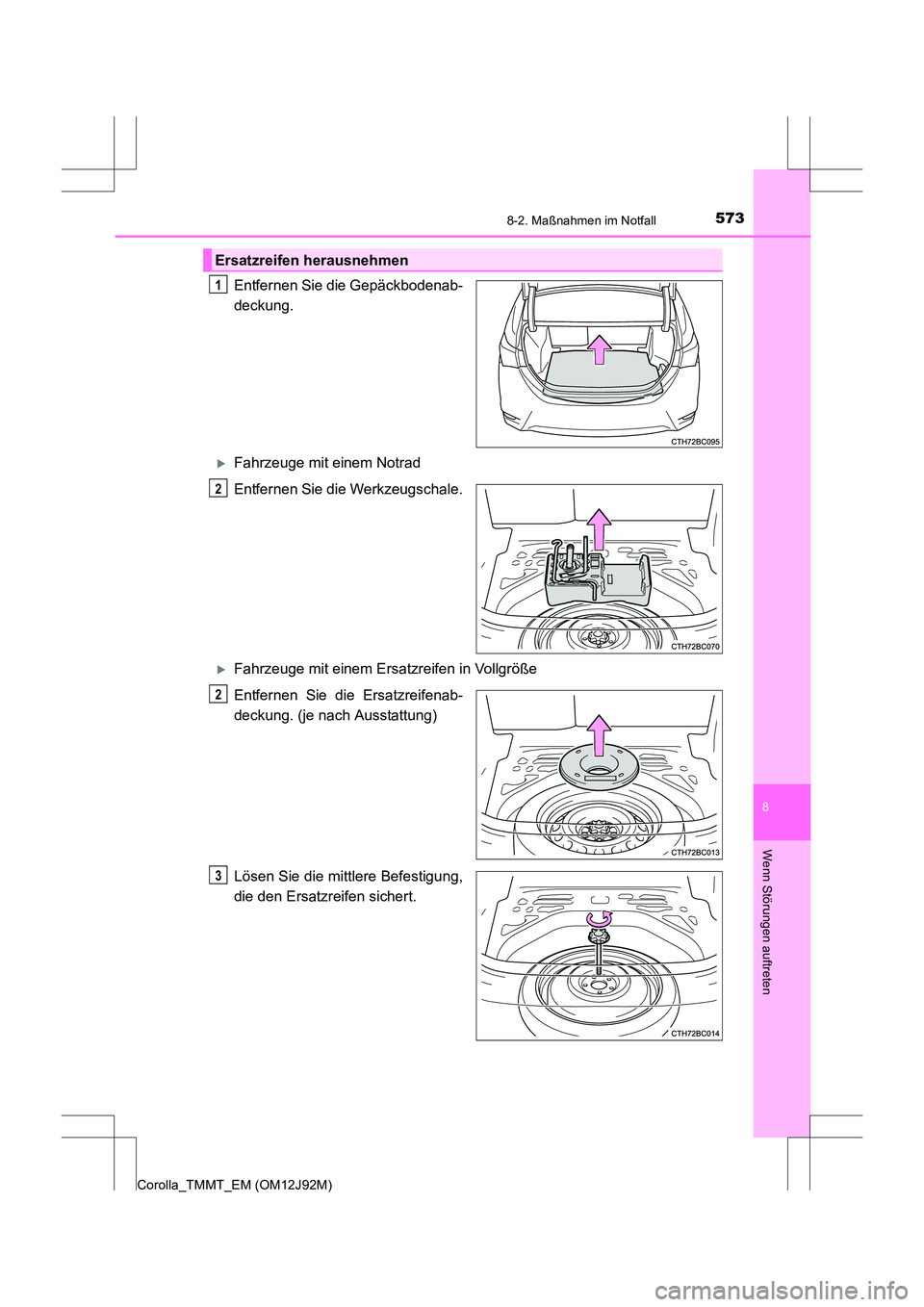

Entfernen Sie die Gepäckbodenab-
deckung.
XFahrzeuge mit einem Notrad
Entfernen Sie die Werkzeugschale.
XFahrzeuge mit einem Ersatzreifen in Vollgröße
Entfernen Sie die Ersatzreifenab-
deckung. (je nach Ausstattung)
Lösen Sie die mittlere Befestigung,
die den Ersatzreifen sichert.
Ersatzreifen herausnehmen
1
2
2
3

5748-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Blockieren Sie die Reifen mit
Unterlegkeilen.
Entfernen Sie bei Fahrzeugen mit
Stahlfelgen die Radzierblende mit
dem Schraubenschlüssel.
Platzieren Sie zum Schutz der Radzier-
blende einen Lappen zwischen
Schraubenschlüssel und Radzier-
blende, wie in der Abbildung darge-
stellt.

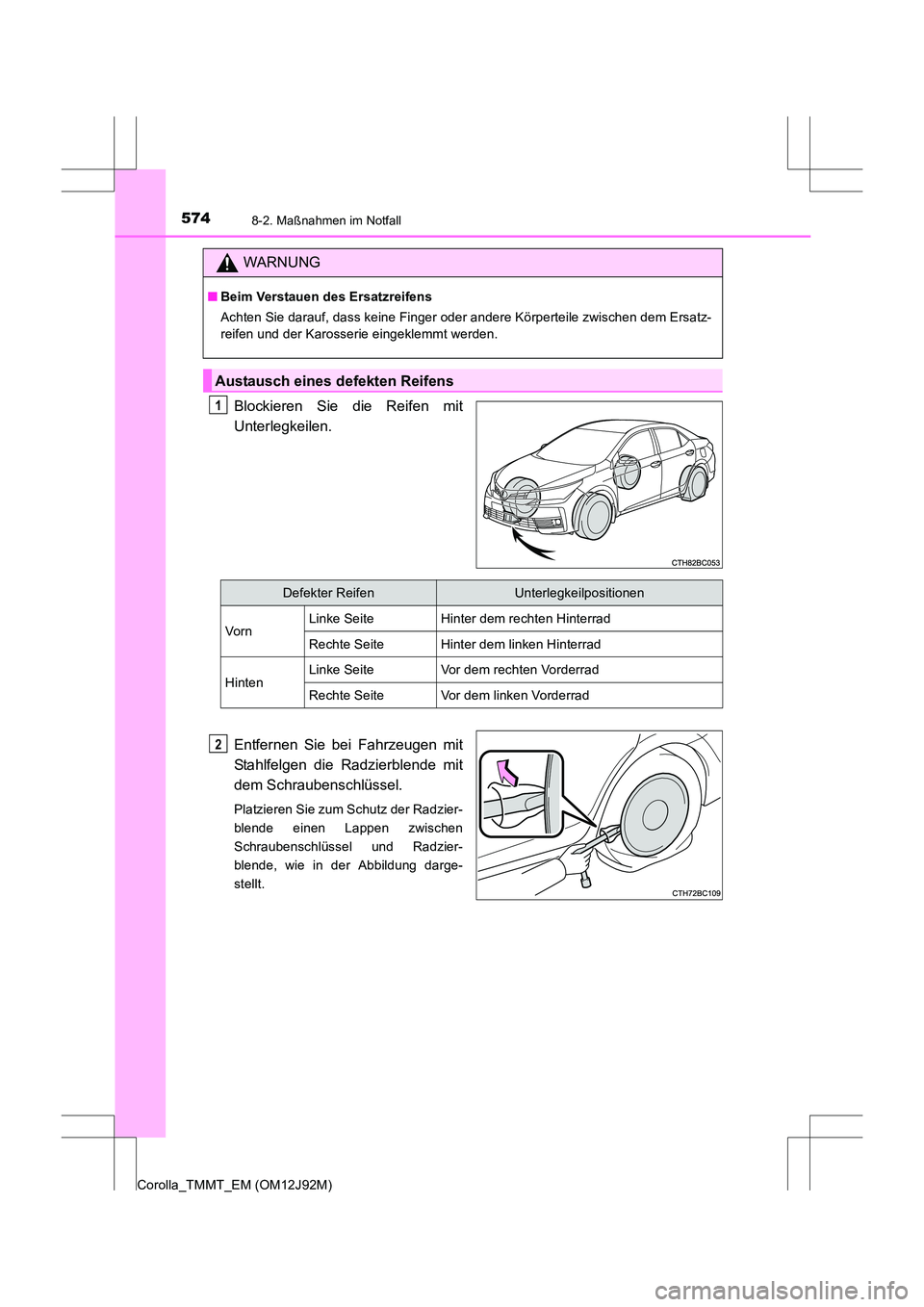

WARNUNG
■Beim Verstauen des Ersatzreifens
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatz-
reifen und der Karosserie eingeklemmt werden.
Austausch eines de fekten Reifens
1
Defekter ReifenUnterlegkeilpositionen
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2

5758-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

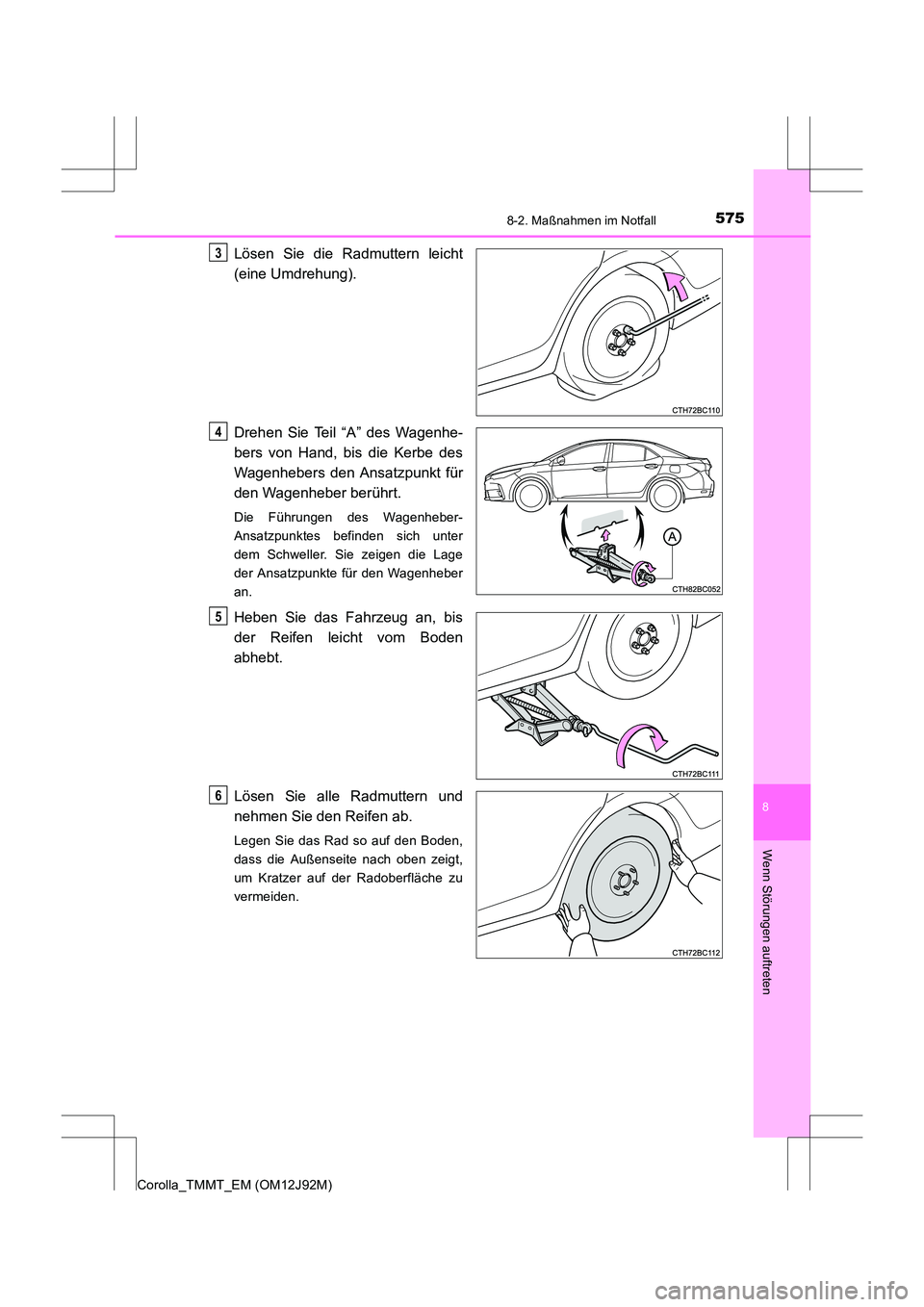

Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
3
4
5
6

5768-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)

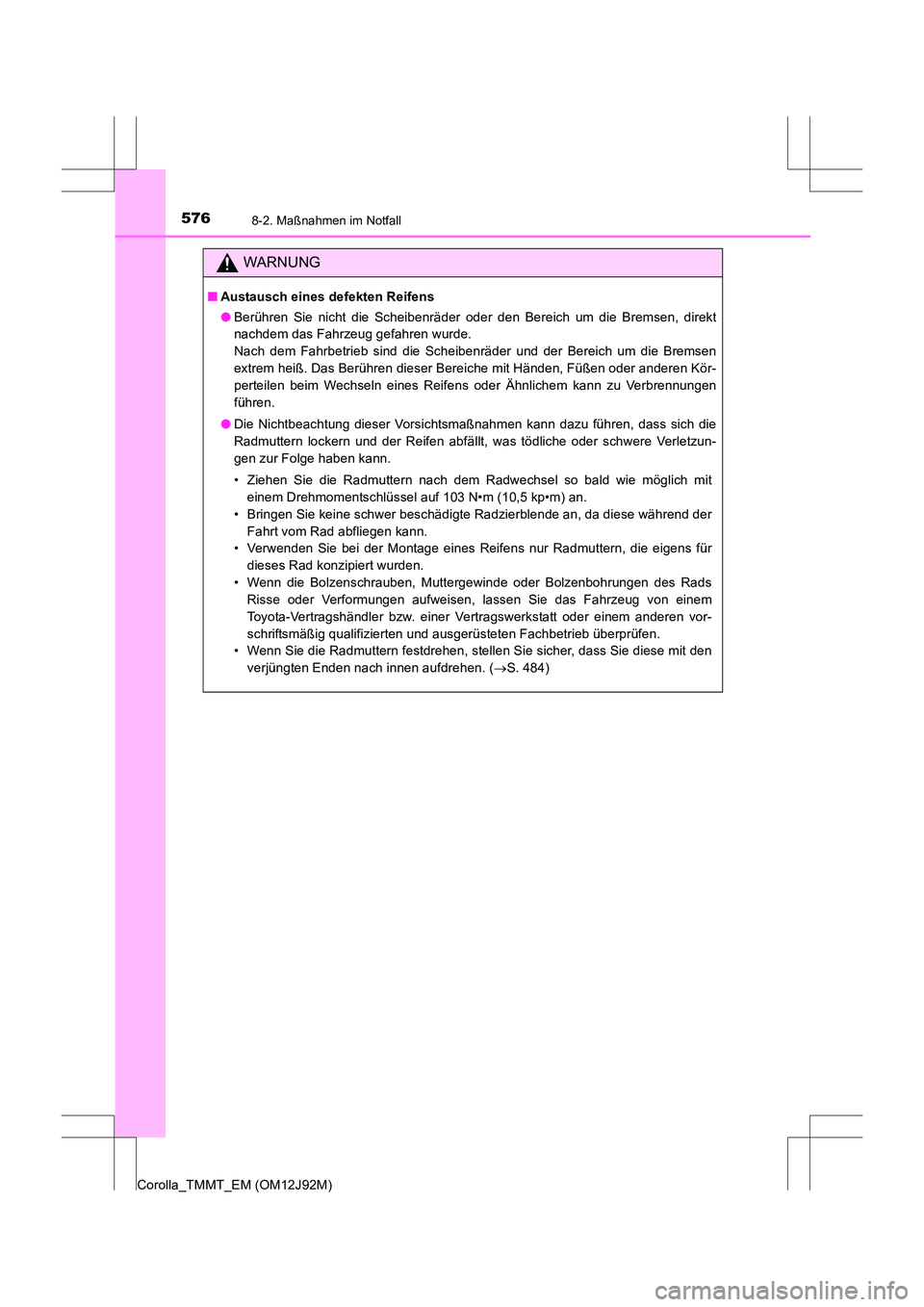

WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Kör-
perteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen
führen.
● Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radzierblende an, da diese während der Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Bolzenschrauben, Muttergewinde oder Bolzenbohrungen des Rads Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den
verjüngten Enden nach innen aufdrehen. ( →S. 484)

5778-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein Stahlrad (einschließlich eines
Notrads) so weit an, bis der ver-
jüngte Bereich leicht am Radschei-
bensitz anliegt.
Ziehen Sie die Radmuttern beim
Austausch eines Aluminiumrads
gegen ein Stahlrad (einschließlich
eines Notrads) so weit an, bis der
verjüngte Bereich leicht am Rad-
scheibensitz anliegt.
Senken Sie das Fahrzeug ab.
Montage des Ersatzreifens
1
2
Verjüngter BereichScheibenrad-
sitz
Verjüngter Bereich Radschei-
bensitz
3

5788-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)

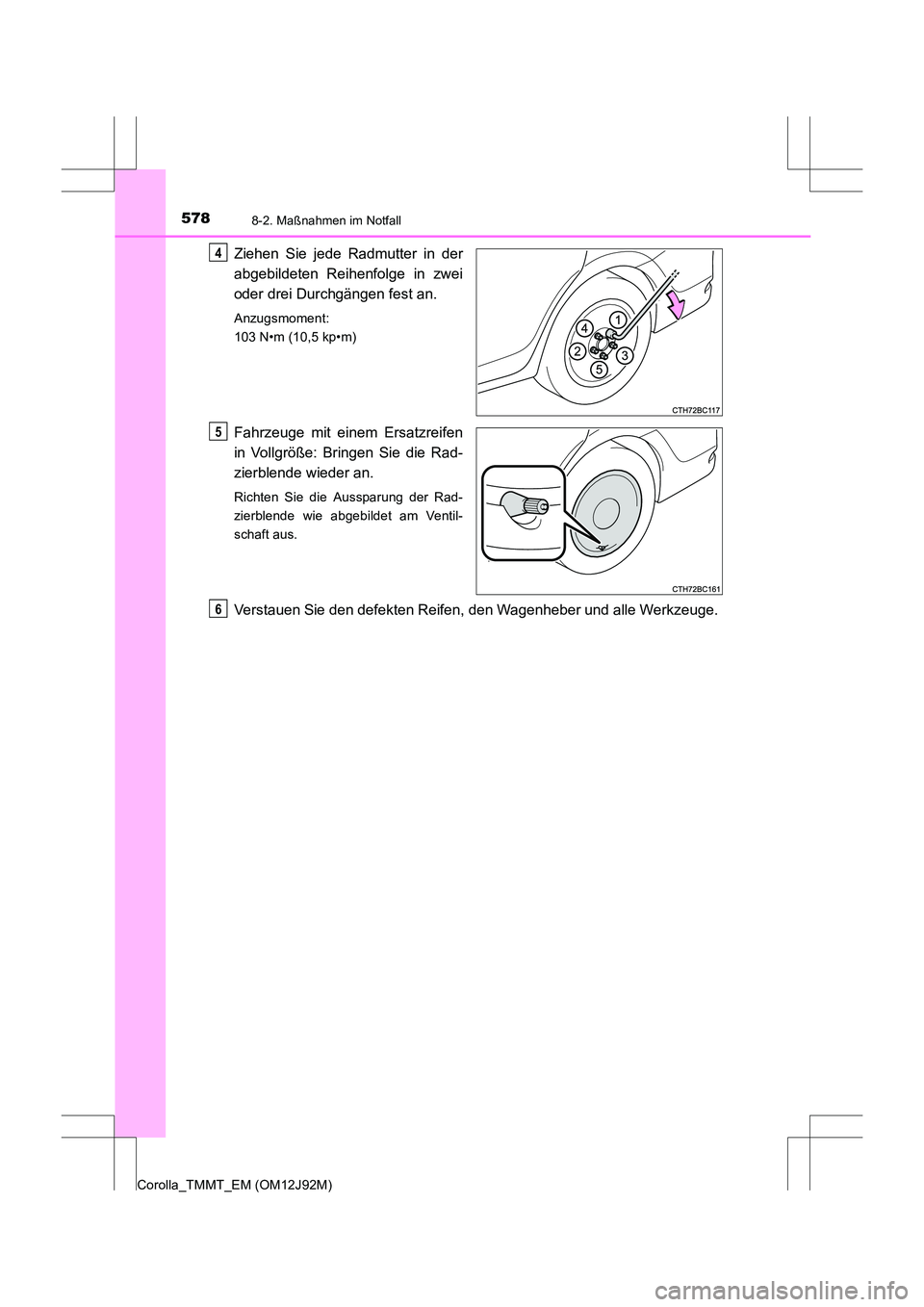

Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Fahrzeuge mit einem Ersatzreifen
in Vollgröße: Bringen Sie die Rad-
zierblende wieder an.
Richten Sie die Aussparung der Rad-
zierblende wie abgebildet am Ventil-
schaft aus.
Verstauen Sie den defekten Reifen, den Wagenheber und alle Werkzeuge.
4
5
6

5798-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

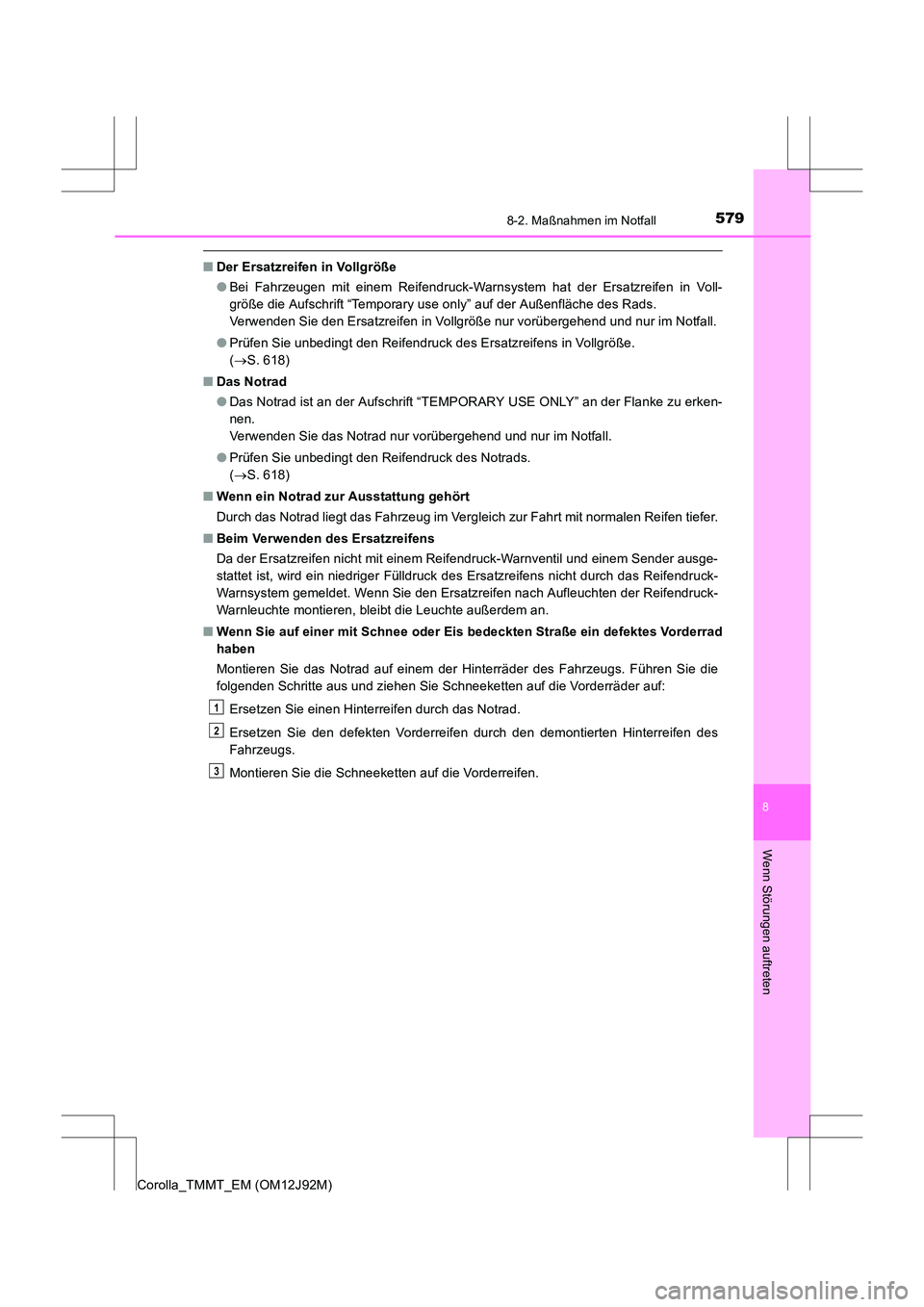

■Der Ersatzreifen in Vollgröße
●Bei Fahrzeugen mit einem Reifendruck-Warnsystem hat der Ersatzreifen in Voll-
größe die Aufschrift “Temporary use only” auf der Außenfläche des Rads.
Verwenden Sie den Ersatzreifen in Vollgröße nur vorübergehend und nur im Notfall.
● Prüfen Sie unbedingt den Reifendruck des Ersatzreifens in Vollgröße.
(→ S. 618)
■ Das Notrad
●Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Prüfen Sie unbedingt den Reifendruck des Notrads.
(→ S. 618)
■ Wenn ein Notrad zur Ausstattung gehört
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tiefer.
■ Beim Verwenden des Ersatzreifens
Da der Ersatzreifen nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-
Warnsystem gemeldet. Wenn Sie den Ersatzreifen nach Aufleuchten der Reifendruck-
Warnleuchte montieren, bleibt die Leuchte außerdem an.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Montieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
Montieren Sie die Schneeketten auf die Vorderreifen.
1
2
3

5808-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)■

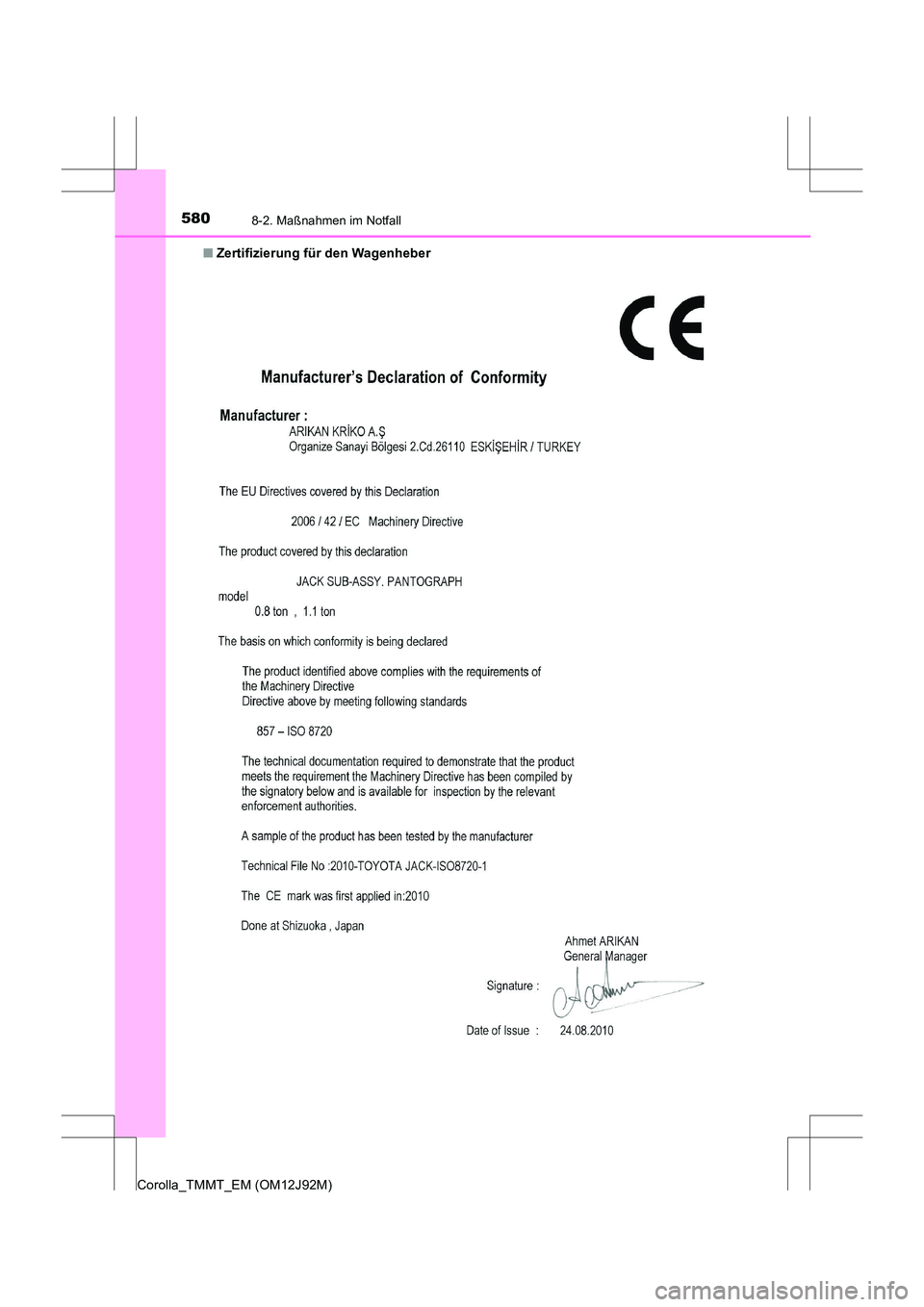

Zertifizierung für den Wagenheber
